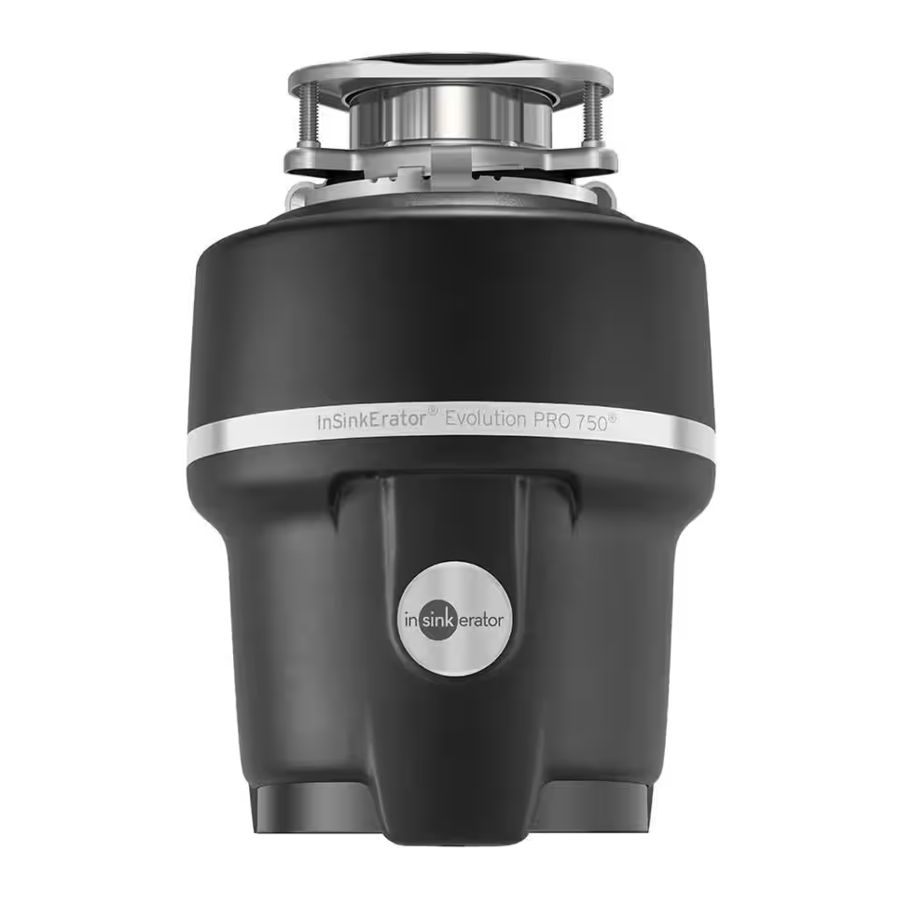

InSinkErator Evolution PRO 750 handleiding

Inhoud

Symbolen


Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
OPMERKING wordt gebruikt om aandacht te besteden aan praktijken die geen verband houden met persoonlijk letsel.
VEILIGHEIDSINSTRUCTIES
(of gelijkwaardige) borden geven specifieke veiligheidsgerelateerde instructies of procedures aan.

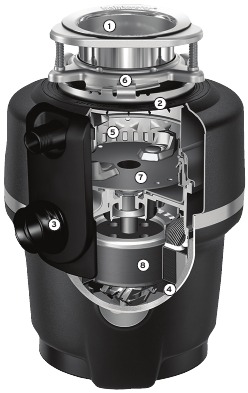

Overzicht

Sound Seal® Technologie

  1. Anti-microbiële Quiet Collar® spoelbak
  2. Anti-vibratie montage
  3. Anti-vibratie staartpijpbevestiging™
  4. SoundLimiter™ isolatie

Multi Grind® Technologie

  1. GrindShear Ring®
  2. Quick Lock® spoelbakmontage
  3. Roestvrijstalen maalcomponenten
  4. 3/4 PK Heavy Duty Dura-Drive® motor

waarschuwing Lees alle waarschuwingen voordat u verdergaat.

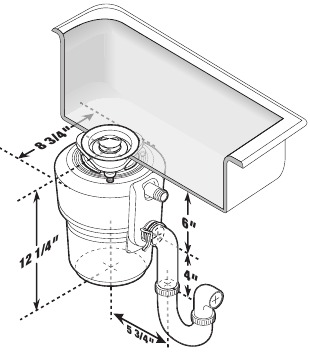

Afmetingen
Afmetingen

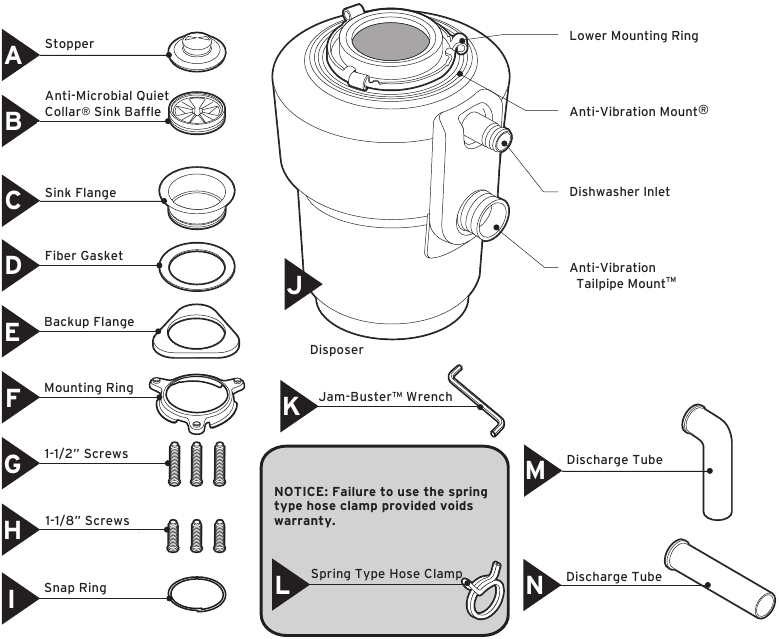

Inbegrepen

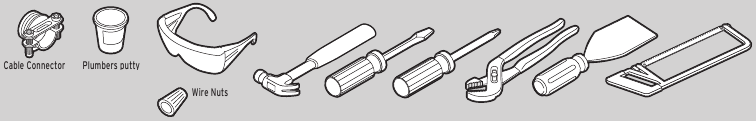

Gereedschap en materialen
Niet inbegrepen

Verwijdering van de oude afvalvermaler


ELEKTRISCHE SCHOK
Schakel de stroom uit bij de zekeringkast of stroomonderbreker.

  1. Als u een bestaande afvalvermaler vervangt, ga dan verder met stap 2. Als er geen bestaande afvalvermaler is, koppel dan de gootsteenafvoer los en ga verder met stap 9.
  2. Koppel de sifon los van de afvalafvoerbuis. Koppel de vaatwasser los als deze op de afvalvermaler is aangesloten.
  3. Ondersteun de afvalvermaler, steek het uiteinde van de Jam-Buster™ sleutel (K) in de rechterkant van de montagelip en draai. De afvalvermaler komt los.
  4. Draai de afvalvermaler om en verwijder de elektrische afdekplaat. Bewaar de kabelconnector indien van toepassing.
  5. Koppel de draden van de afvalvermaler los van de elektrische voeding.

    Als de nieuwe montage van de afvalvermaler hetzelfde is als de oude, kunt u naar stap 14 gaan.
    Opmerking: Voor spoelbakken die dikker zijn dan 3/8", moet u de bestaande 1-1/2" schroeven vervangen door 1-1/8" schroeven (H). Zie stap 13.
  6. Draai de 3 schroeven op de montage los.
  7. Verwijder de borgring met een schroevendraaier.
  8. Verwijder de flens van de spoelbak. Verwijder de oude stopverf van de spoelbak met een plamuurmes.

Installatie-instructies

  1. Breng gelijkmatig een 1/2" dikke worst van stopverf aan rond de flens (C).
  2. Druk de flens (C) stevig in de spoelbakafvoer. Verwijder overtollige stopverf.
  3. Plaats de vezelpakking (D), de steunflens (E) en de montagering (F). Houd de flens (C) op zijn plaats terwijl u de borgring (I) plaatst.
  4. Plaats een gewicht, zoals de afvalvermaler, op de spoelbakflens om deze op zijn plaats te houden. Gebruik een handdoek om krassen op de spoelbak te voorkomen. Trek de borgring (I) open en druk stevig aan totdat deze op zijn plaats klikt.
  5. Draai de 1-1/2" schroeven (G) gelijkmatig en stevig vast tegen de steunflens. Gebruik kortere 1-1/8" schroeven (H) als de spoelbak meer dan 3/8" dik is.
  6. * OPMERKING: ALLEEN VAATWASSERAANSLUITING. Als u de vaatwasser niet hoeft aan te sluiten, gaat u naar stap 16. Draai de afvalvermaler (J) op zijn kant en steek een schroevendraaier in de vaatwasserinlaat.
  7. * OPMERKING: ALLEEN VAATWASSERAANSLUITING. Breek de afvoerplug uit en verwijder de plug uit de binnenkant van de afvalvermaler.
  8. Draai de afvalvermaler om en verwijder de elektrische afdekplaat. Trek de draden eruit. VERWIJDER HET KARTONNEN SCHILD NIET.
  9. Plaats de kabelconnector (niet meegeleverd) en leid de elektrische kabel door het toegangsgaatje aan de onderkant van de afvalvermaler. Draai de kabelconnector vast.
  10. Deze afvalvermaler vereist een schakelaar (minimaal 15 ampère) met een gemarkeerde "Uit"-stand (bedraad om alle niet-geaarde voedingsgeleiders los te koppelen) die in het zicht van de spoelbakopening van de afvalvermaler is geïnstalleerd, behalve bij gebruik van een luchtschakelaar of batch-feedaccessoire, of batch-feed afvalvermaler.

  11. * Onjuiste aarding kan leiden tot elektrische schok. Sluit de witte draad van de afvalvermaler aan op de neutrale (witte) draad van de stroombron en de zwarte draad van de afvalvermaler op de actieve (zwarte, rode) draad van de stroombron met draadmoeren (niet meegeleverd); aardingsdraad op de groene aardingsschroef. Het apparaat moet geaard zijn voor een veilige en correcte installatie.
  12. Duw de draden in de afvalvermaler (verplaats het kartonnen schild niet) en plaats de elektrische afdekplaat terug.
  13. Plaats de buis (M of N) in de Anti-Vibration Tailpipe Mount™. Gebruik de meegeleverde buizen voor het beste resultaat. Zet vast met een veerachtige slangklem (L).

    * Het niet gebruiken van de meegeleverde veerachtige slangklem maakt de garantie ongeldig.
  14. Maak het verwijderbare deel van het specificatielabel los en plaats het op een zichtbare plaats.

  15. * Plaats uw hoofd of lichaam niet onder de afvalvermaler; het apparaat kan tijdens de verwijdering of installatie vallen. Hang de afvalvermaler op door de 3 montagelipjes uit te lijnen met de omhoogschuivende hellingen op de montagering.
  16. Draai de montagering totdat alle 3 de montagelipjes over de ribbels op de omhoogschuivende hellingen vergrendelen.
  17. Mogelijk moet u de buis bijsnijden voor een goede pasvorm. Sluit de leidingen opnieuw aan (en de vaatwasseraansluiting indien gebruikt). Zorg ervoor dat de Anti-Vibration Tailpipe Mount™ recht is.
  18. Plaats de Quiet Collar® spoelbak in de spoelbakopening. Vul de spoelbak met water en controleer op lekkage.

INSTRUCTIES MET BETREKKING TOT HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL AAN PERSONEN

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
voorzichtigheid
Persoonlijk letsel: Plaats uw hoofd of lichaam niet onder de afvalvermaler; het apparaat kan tijdens verwijdering of installatie vallen.

AARDINGSINSTRUCTIES
Voor alle geaarde, snoerverbonden afvalvermalers:
Deze afvalvermaler moet worden geaard om het risico op een elektrische schok te verminderen in het geval van een storing of defect. Aarding biedt een pad van de minste weerstand voor elektrische stroom. Als uw afvalvermaler geen in de fabriek geïnstalleerd netsnoer bevat, gebruik dan een snoer met een aardgeleider en een aardstekker. (InSinkErator netsnoeraccessoire CRD-00 aanbevolen.) De stekker moet in een stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
Voor permanent aangesloten afvalvermalers:
Deze afvalvermaler moet worden aangesloten op een geaard, metalen, permanent bedradingssysteem; of een aardgeleider moet met de stroomgeleiders worden meegevoerd en worden aangesloten op de aardklem of -leiding op de afvalvermaler.

waarschuwing
Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op een elektrische schok. Neem contact op met een gekwalificeerde elektricien of monteur als u twijfelt of de afvalvermaler correct is geaard. Als de stekker die u gebruikt niet in het stopcontact past, wijzig de stekker dan niet en probeer de stekker niet in het stopcontact te forceren – laat een geschikt stopcontact installeren door een gekwalificeerde elektricien.

  • Deze afvalvermaler moet correct worden geaard.
  • Bevestig de aardingsdraad niet aan de gastoevoerleiding.
  • Schakel de stroom uit voordat u de afvalvermaler installeert of onderhoudt.
  • Als een geaarde stekker met drie pinnen wordt gebruikt, moet de stekker in een geaard stopcontact met drie gaten worden gestoken.
  • Alle bedrading moet voldoen aan de lokale elektrische voorschriften.
  • Sluit de elektrische stroom pas weer aan op het hoofdservicepaneel als de juiste aarding is geïnstalleerd.

LET OP

  • Gebruik geen stopverf van een loodgieter op een andere aansluiting van de afvalvermaler dan de spoelbakflens. Gebruik geen schroefdraadafdichtmiddelen of pijpdoping. Deze kunnen de afvalvermaler beschadigen en materiële schade veroorzaken.
  • Gebruik de afvalvermaler niet zonder Anti-Vibration Tailpipe Mount™, omdat er waterlekken kunnen ontstaan.

waarschuwing
Bij het gebruik van elektrische apparaten moeten altijd elementaire voorzorgsmaatregelen worden genomen, waaronder:

  • Lees alle instructies voordat u het apparaat gebruikt.
  • Om het risico op letsel te verminderen, is nauwlettend toezicht vereist wanneer een apparaat in de buurt van kinderen wordt gebruikt.
  • Steek geen vingers of handen in een afvalvermaler.
  • Zet de aan/uit-schakelaar in de uit-stand voordat u probeert een blokkade te verhelpen, een object uit de afvalvermaler te verwijderen of op de resetknop te drukken.
  • Gebruik de zelfbedieningssleutel bij het proberen een blokkade in een afvalvermaler los te maken.
  • Gebruik een lange tang of een tang bij het proberen objecten uit een afvalvermaler te verwijderen.
  • Stop de volgende dingen niet in een afvalvermaler: schelpen van kokkels of oesters, bijtende afvoerreinigers of soortgelijke producten, glas, porselein of plastic, metaal (zoals kroonkurken, stalen kogels, blikken of keukengerei), heet vet of andere hete vloeistoffen.
  • Laat de stop op zijn plaats zitten wanneer u een afvalvermaler niet gebruikt om het risico te verminderen dat er objecten in de afvalvermaler vallen.
  • Dit product is ontworpen om normaal huishoudelijk voedselafval te verwerken; het inbrengen van andere materialen dan voedselafval in de afvalvermaler kan persoonlijk letsel en/of materiële schade veroorzaken.
  • Om het risico op letsel en/of materiële schade te verminderen, gebruik de gootsteen met de afvalvermaler niet voor andere doeleinden dan voedselbereiding (zoals het baden van baby's of het wassen van haar).
  • Gooi de volgende dingen niet weg in de afvalvermaler: verf, oplosmiddelen, huishoudelijke reinigers en chemicaliën, auto-vloeistoffen, plasticfolie.
  • BRANDGEVAAR: Bewaar geen ontvlambare items zoals vodden, papier of spuitbussen in de buurt van de afvalvermaler. Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van de afvalvermaler.
  • LEKKAGEGEVAAR: Inspecteer de afvalvermaler en de sanitaire fittingen regelmatig op lekkages, die materiële schade kunnen veroorzaken en kunnen leiden tot persoonlijk letsel.

GEBRUIKSINSTRUCTIES

  1. Verwijder de stop uit de gootsteenopening en laat koud water lopen.
  2. Zet de wandschakelaar aan om de afvalvermaler te starten.
  3. Breng het voedselafval langzaam in de afvalvermaler.
    waarschuwing
    Plaats de stop zo dat de mogelijke uitstoot van materiaal tijdens het malen tot een minimum wordt beperkt.
  4. Nadat het malen is voltooid, zet u de afvalvermaler uit en laat u een paar seconden water lopen om de afvoerleiding door te spoelen.

DOEN...

  • Zet eerst koud water aan en zet dan de afvalvermaler aan. Blijf enkele seconden koud water laten lopen nadat het malen is voltooid om de afvoerleiding door te spoelen.
  • Maal harde materialen zoals kleine botten, fruitpitten en ijs. Er wordt een schurende werking gecreëerd door de deeltjes in de maalruimte.
  • Maal schillen van citrusvruchten om de afvoergeuren op te frissen.
  • Gebruik indien nodig een reiniger, ontvetter of deodorant voor de afvalvermaler om onaangename geuren veroorzaakt door vetophoping te verlichten.

NIET DOEN...

  • GIET GEEN VET IN UW AFVALVERMALER OF AFVOER. HET KAN ZICH IN DE LEIDINGEN OPHOPEN EN AFVOERBLOKKADES VEROORZAKEN. DOE VET IN EEN POT OF BLIK EN GOOI HET IN DE PRULLENBAK.
  • Gebruik geen heet water bij het malen van voedselafval. Het is OK om heet water in de afvalvermaler te laten lopen tussen de maalperiodes door.
  • Vul de afvalvermaler niet in één keer met veel groenteschillen. Zet in plaats daarvan eerst het water en de afvalvermaler aan en voer de schillen dan geleidelijk in.
  • Maal geen grote hoeveelheden eierschalen of vezelachtige materialen zoals maïskolben, artisjokken, enz., om mogelijke afvoerblokkades te voorkomen.
  • Zet de afvalvermaler niet uit totdat het malen is voltooid en alleen het geluid van de motor en het water te horen is.

GEBRUIKERSINSTRUCTIES VOOR ONDERHOUD

REINIGEN VAN DE AFVALVERMALER
Na verloop van tijd kunnen voedseldeeltjes zich ophopen in de maalruimte en het schot. Een geur uit de afvalvermaler is meestal een teken van ophoping van voedsel. De afvalvermaler reinigen:

  1. Plaats de stop in de gootsteenopening en vul de gootsteen half met warm water.
  2. Meng 1/4 kopje baking soda met water. Zet de afvalvermaler aan en verwijder tegelijkertijd de stop uit de gootsteen om losse deeltjes weg te spoelen.
  3. Verwijder de Quiet Collar® Sink Baffle en reinig deze met de hand of in de vaatwasser. Gebruik de afvalvermaler niet zonder de Quiet Collar® Sink Baffle op zijn plaats.

Afvalvermalers kunnen ook worden gereinigd met Disposer Care®. Dit product wordt niet verkocht door InSinkErator®, maar is over het algemeen verkrijgbaar in grote bouwmarkten, ijzerwarenwinkels en supermarkten. Neem voor meer informatie over Disposer Care® contact op met Summit Brands op 1-888-476-6688 of www.summitbrands.com.

EEN VASTGELOPEN AFVALVERMALER LOSMAKEN
Als de motor stopt terwijl de afvalvermaler in werking is, kan de afvalvermaler vastgelopen zijn. Om de blokkering op te heffen:

  1. Schakel de afvalvermaler en het water uit.
  2. Steek het ene uiteinde van de zelfbedienings Jam-Buster™ Wrench in het middelste gat aan de onderkant van de afvalvermaler (zie Afbeelding A). Beweeg de Jam-Buster™ Wrench heen en weer totdat deze een volledige omwenteling maakt. Verwijder de Jam-Buster™ Wrench.
  3. Reik met een tang in de afvalvermaler en verwijder het/de object(en). Laat de motor van de afvalvermaler 3 - 5 minuten afkoelen en druk vervolgens lichtjes op de rode resetknop aan de onderkant van de afvalvermaler (zie Afbeelding B). (Als de motor buiten werking blijft, controleer dan het servicepaneel op geactiveerde stroomonderbrekers of doorgebrande zekeringen.)

1-800-558-5700
www.insinkerator.com
