Cambridge Audio EVO CD - Compact Disc Transport Handleiding

Inhoud

1 Wat is inbegrepen bij de EVO CD?
2 Bedieningselementen op het voorpaneel
3 Aansluitingen op het achterpaneel
4 Afstandsbediening
5 Aansluiten
6 Bedieningsinstructies
7 Vervangbaar zijpaneel
8 Probleemoplossing
9 Technische specificaties
10 Veelgestelde vragen (FAQ)
11 Referenties
12 Download handleiding
13 In andere talen

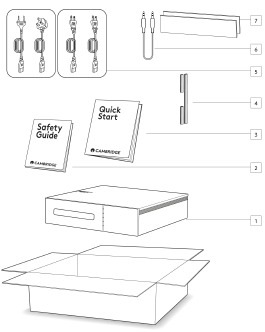

Wat is inbegrepen bij de EVO CD?

In de doos van uw EVO CD ontvangt u:

EVO CD
Veiligheidsgids
Snelstartgids
Extra Voetjes voor EVO 75/150
UK netsnoer (Afhankelijk van het land waar de EVO CD is gekocht).
EU netsnoer (Afhankelijk van het land waar de EVO CD is gekocht).
CU netsnoer (Afhankelijk van het land waar de EVO CD is gekocht).
Evo dedicated aansluitkabel
Zijpanelen x2

Bedieningselementen op het voorpaneel

Disclade - Wordt gebruikt voor het laden van compact discs, bediend door de Open/Close (Openen/Sluiten) knop.
Open/Close (Openen/Sluiten) - Hiermee kunt u de disclade openen en sluiten. Nadat u een CD in de lade hebt geplaatst, drukt u op Open/Close (Openen/Sluiten) om de lade te sluiten.

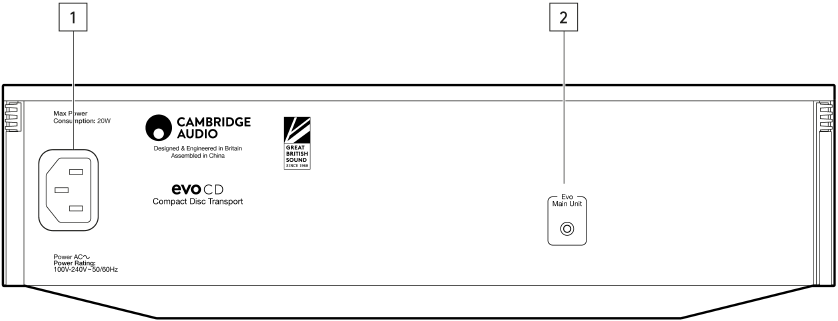

Aansluitingen op het achterpaneel

AC-stroomaansluiting - Zodra u alle aansluitingen op de EVO CD hebt voltooid, steekt u het meegeleverde AC-netsnoer in een geschikt stopcontact en schakelt u het apparaat in. Uw EVO CD is nu klaar voor gebruik.
EVO Main Unit output - Een speciale aansluiting van een EVO 75/150. Sluit de meegeleverde aansluitkabel van deze uitgang aan op de CD-ingang op uw EVO 75/150.
Opmerking: deze uitgang kan alleen worden aangesloten op de EVO 75/150 en kan niet worden gebruikt met een ander apparaat.

Afstandsbediening

Opmerking: de EVO CD wordt niet geleverd met een afstandsbediening. Gebruik de EVO-afstandsbediening die bij de EVO 75/150 wordt geleverd.

Mute (Dempen) (alleen EVO 75/150)
Standby/On (Stand-by/Aan) (alleen EVO 75/150)
Preset buttons (Preset-knoppen) (alleen EVO 75/150)
Speaker output (Luidsprekeruitgang) (alleen EVO 75/150)
Info (alleen EVO 75/150)
Brightness (Helderheid) (alleen EVO 75/150)
Eject CD (CD uitwerpen) (alleen EVO CD) - Druk hierop om de CD uit de disclade te werpen.
Stop (Stoppen) (alleen EVO CD) - Druk hierop om het afspelen te stoppen.
Play/Pause/Skip (Afspelen/Pauzeren/Overslaan) - Druk op de Play/Pause (Afspelen/Pauzeren) knop om het afspelen te starten of te pauzeren. Druk op de Skip (Overslaan) knoppen om nummers in de gewenste richting over te slaan.
Source selection (Bronselectie) (alleen EVO 75/150)
Volume (Volume) (alleen EVO 75/150)

Als de afstandsbediening niet werkt, controleer dan of de batterijen niet leeg zijn en of er niets de IR-sensor op het voorpaneel blokkeert, die zich in de EVO 75/150 bevindt. Er bevindt zich geen IR-sensor in de EVO CD.

Aansluiten

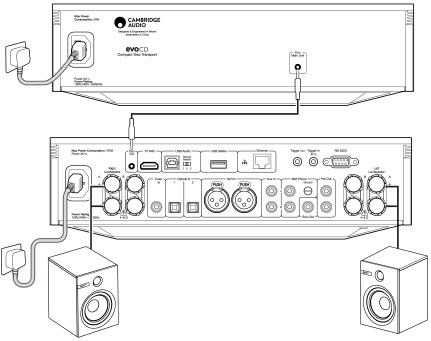

Het onderstaande diagram toont de basisaansluiting van de EVO CD op een EVO 150, met behulp van de meegeleverde aansluitkabel.
De EVO CD kan alleen worden aangesloten op de EVO 75/150 en werkt niet met een ander apparaat.

Opmerking: we raden af om de EVO CD direct naast en tegen uw EVO 75/150 te plaatsen, als u de units naast elkaar plaatst. De Wi-Fi- en Bluetooth-antennes van de EVO 75/150 bevinden zich aan de zijkanten van de unit, en een ander apparaat dat dit aanraakt, kan de Wi-Fi- en Bluetooth-signaalsterkte verminderen en de connectiviteit beïnvloeden.

Bedieningsinstructies

Opmerkingen:

Uw aangesloten EVO 75/150 moet zijn ingeschakeld en de 'CD'-bron moet zijn geselecteerd om audio af te spelen vanaf de EVO CD.
Zorg ervoor dat uw EVO 75/150 de nieuwste firmwareversie gebruikt. Uw EVO 75/150 moet Service Pack versie v132-b-004 of hoger gebruiken om de EVO CD te laten werken.

De EVO CD is ontworpen om alleen het volgende af te spelen:

Compact discs
Beschrijfbare CD's (CD-R)
Herscrijfbare CD's (CD-RW) met het onderstaande identificatielogo.

Opmerking: de CD-R/CD-RW discs moeten correct opgenomen TOC (Table of Contents) informatie bevatten zodat ze kunnen worden afgespeeld.

CD'S LADEN EN VERWIJDEREN

Sluit de EVO 75/150 aan op de EVO CD met behulp van de meegeleverde EVO-aansluitkabel.
Schakel de EVO 75/150 in en zet de bronselector op 'CD'.
Gebruik het voorpaneel van de EVO CD of de afstandsbediening en druk op de "Open/Close" (Openen/Sluiten) knop om de disclade te openen.
Zodra de disclade volledig is geopend, plaatst u voorzichtig een disc in de lade met de labelzijde naar boven.
Sluit de disclade door nogmaals op de knop "Open/Close" (Openen/Sluiten) te drukken. Wanneer de lade volledig is gesloten, leest de EVO CD de disc en geeft de EVO 75/150 de inhoudsinformatie weer.
De disclade kan op elk moment tijdens het afspelen worden geopend met behulp van de knop "Open/Close" (Openen/Sluiten) op het voorpaneel of de knop op de afstandsbediening. Verwijder een geplaatste disc pas nadat de disclade volledig is geopend.

Plaats geen andere objecten dan een compact disc in de disclade, omdat dit het mechanisme kan beschadigen.
Forceer de lade niet met de hand tijdens het openen en sluiten.
Om te voorkomen dat er vuil en stof in het mechanisme komen, houdt u de disclade gesloten wanneer u deze niet gebruikt.
Als de compact disc die u probeert te laden ernstig bekrast of vuil is, kan de speler deze mogelijk niet lezen of afspelen.
Probeer nooit meerdere discs tegelijkertijd in de disclade te laden.

Normale Disc Weergave

Sluit de EVO 75/150 aan op de EVO CD met behulp van de meegeleverde EVO-aansluitkabel.
Schakel uw EVO 75/150 in en zet de bronselector op 'CD'. Zet de volumeregelaar op een minimum.
Druk op de knop "Open/Close" (Openen/Sluiten) om de disclade te openen en een disc te laden.
Druk nogmaals op de knop "Open/Close" (Openen/Sluiten) om de lade te sluiten. De EVO CD leest de disc.
Om het afspelen te starten, drukt u op de Play (Afspelen) knop op de EVO 75/150 of de afstandsbediening.
Wanneer het laatste nummer is afgespeeld, keert het display terug naar de Table of Contents (TOC) (Inhoudsopgave).
Om de disc op elk moment te stoppen, drukt u op de 'Stop' (Stoppen) knop op de afstandsbediening. Om de disc te pauzeren, drukt u op de 'Play/pause' (Afspelen/Pauzeren) knop op het voorpaneel van de EVO 75/150, de afstandsbediening of de StreamMagic app. Het afspelen kan vervolgens worden hervat door nogmaals op de 'Play' (Afspelen) knop te drukken.

EEN SPECIFIEK NUMMER ZOEKEN TIJDENS HET AFSPELEN

een enkele korte druk op de voorwaartse 'Skip/Scan' (Overslaan/Scannen) knop op het voorpaneel van de EVO 75/150, de afstandsbediening of de StreamMagic app brengt u naar het begin van het volgende nummer op de CD. Herhaal dit indien nodig.
een enkele korte druk op de achterwaartse 'Skip/Scan' (Overslaan/Scannen) knop op het voorpaneel van de EVO 75/150, de afstandsbediening of de StreamMagic app brengt u naar het begin van het vorige nummer.

EEN SPECIFIEK NUMMER ZOEKEN WANNEER HET AFSPELEN IS GESTOPT

Een enkele korte druk op de achterwaartse 'Skip/Scan' (Overslaan/Scannen) en voorwaartse 'Skip/Scan' (Overslaan/Scannen) knoppen op het voorpaneel van de EVO 75/150, de afstandsbediening of de StreamMagic app springt tussen de nummers in hun respectievelijke richtingen.
Druk op 'Play' (Afspelen) op het voorpaneel van de EVO 75/150, de afstandsbediening of de StreamMagic app om het afspelen vanaf het geselecteerde nummer te starten.

DISCS EN NUMMERS HERHALEN & NUMMERS IN WILLEKEURIGE VOLGORDE AFSPELEN

Voor meer functies downloadt u onze StreamMagic app, ga naar: https://www.cambridgeaudio.com/gbr/en/products/streammagic

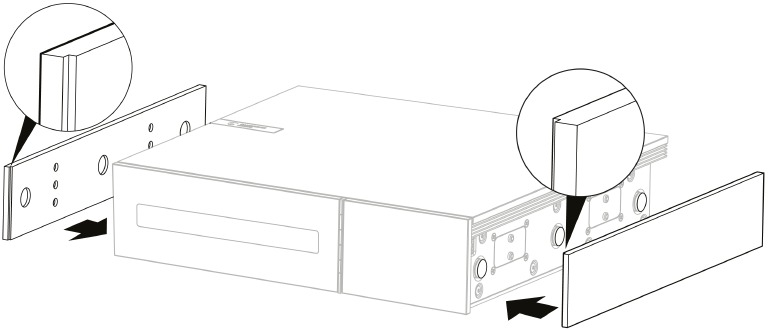

Vervangbaar zijpaneel

Zorg er bij het installeren van nieuwe magnetische zijpanelen voor dat de groefsneden zijn uitgelijnd met de richting van het voorpaneel. Plaats ze vanaf de achterkant door de achterkant van het paneel vast te houden.

De magneten kunnen hard vastklikken en uw vingers beknellen als dit niet correct gebeurt.

Probleemoplossing

Er is geen stroom

Zorg ervoor dat uw EVO CD is aangesloten op uw EVO 75/150 met behulp van de meegeleverde aansluitkabel.
Zorg ervoor dat uw aangesloten EVO 75/150 de nieuwste firmwareversie gebruikt.
Zorg ervoor dat uw aangesloten EVO 75/150 is ingeschakeld en dat de bron 'CD' is geselecteerd.
Zorg ervoor dat het netsnoer stevig is aangesloten.
Zorg ervoor dat de stekker volledig in het stopcontact zit en is ingeschakeld.
Controleer de zekering in de stekker of adapter.

De speler leest de disc niet

Controleer of de disc niet ondersteboven is geladen.
Controleer of de disc niet te bekrast of vuil is.
Zorg ervoor dat het geladen disc-type compatibel is met de EVO CD.

Er is geen geluid

Zorg ervoor dat uw EVO CD is aangesloten op uw EVO 75/150 met behulp van de meegeleverde aansluitkabel.
Zorg ervoor dat uw aangesloten EVO 75/150 is ingeschakeld en dat de bron 'CD' is geselecteerd.
Controleer of de interconnects correct zijn geplaatst.
Controleer of de EVO 75/150 niet in de mute-modus (Stil) staat.
Zorg ervoor dat de luidsprekers correct zijn aangesloten op de EVO 75/150.
Zorg ervoor dat de juiste luidsprekeruitgang is geselecteerd via de EVO 75/150 (Speaker A, Speaker B, Speaker A+B, Bluetooth output).

De EVO 75/150 geeft de albumillustratie of trackgegevens van de CD niet weer

De EVO CD gebruikt een muziekdatabase genaamd 'Music Brainz' om albumillustraties en trackinformatie op te halen. Als u een CD afspeelt waarvan de albumillustratie of gegevens niet worden weergegeven, komt dit doordat het album/de release niet in de Music Brainz-database staat.
U kunt een album/release toevoegen aan de Music Brainz-database door eerst een account aan te maken op de Music Brainz-website here, en vervolgens de relevante stappen te volgen via hun 'How to contribute' (Hoe bij te dragen) pagina here. U kunt een artist, album of song toevoegen aan hun database.

De disc slaat over

Controleer of de disc niet te bekrast of vuil is.
Zorg ervoor dat de speler op een stevige ondergrond staat en niet aan trillingen onderhevig is.

Er komt een brom uit de luidsprekers

Zorg ervoor dat alle kabelverbindingen goed vastzitten.

De afstandsbediening werkt niet

Controleer of de batterijen niet leeg zijn.
Zorg ervoor dat er niets de IR-sensor blokkeert die zich in de EVO 75/150 bevindt. Er bevindt zich geen IR-sensor in de EVO CD
Als de EVO 75/150 en EVO CD zich ver van elkaar bevinden, zorg er dan voor dat u de afstandsbediening op de EVO 75/150 richt.
De EVO CD kan alleen worden bediend met de relevante 'EVO CD Only' (Alleen EVO CD) knoppen op de afstandsbediening.

Voor meer veelgestelde vragen (FAQ's), technisch advies en informatie over hoe u het meeste uit uw EVO CD kunt halen, kunt u de Support-sectie op de website van Cambridge Audio bezoeken: https://casupport.cambridgeaudio.com/en/product/3556904-EVO-CD

Technische specificaties

Totale gecorreleerde jitter:
<140pS

Maximaal stroomverbruik:
20W

Stroomverbruik in stand-by:
<0.5W

Servo:
Cambridge S5

Disc-compatibiliteit:
CD-DA, CD-R, CD-RW

Gapless weergave:
Ja

Verbinding:
EVO Link

Afmetingen (B x H x D):
317 x 89 x 352mm

Gewicht:
5Kg

Veelgestelde vragen (FAQ)

Kan ik de EVO CD aansluiten op een andere versterker of apparaat?
De EVO CD is uitsluitend ontworpen om te worden aangesloten op andere producten in de EVO-reeks en werkt alleen met de EVO 75 / 150. Hij werkt niet met andere producten, van Cambridge Audio of andere merken.

Kan ik een andere kabel gebruiken om mijn EVO CD aan te sluiten op de EVO 75/150?
We raden uitsluitend aan om de meegeleverde EVO-aansluitkabel te gebruiken wanneer u uw EVO CD aansluit op uw EVO 75/150.

Waarom geeft de EVO 75/150 de albumillustratie of trackinformatie van mijn CD niet weer?
De EVO CD gebruikt een muziekdatabase genaamd 'Music Brainz' om albumillustraties en trackinformatie op te halen. Als u een CD afspeelt waarvan de albumillustratie of -gegevens niet worden weergegeven, komt dit doordat het album/de release niet in de Music Brainz-database staat.
U kunt een album/release toevoegen aan de Music Brainz-database door eerst een account aan te maken op de Music Brainz-website hier, en vervolgens de relevante stappen te volgen via hun pagina 'How to contribute' (Hoe bij te dragen) hier. U kunt een artist, album of song toevoegen aan hun database.

De houten zijpanelen op mijn EVO CD en EVO 75/150 komen niet overeen.
De meegeleverde houten zijpanelen zijn gemaakt van echt hout. Aangezien geen twee stukken hout exact hetzelfde zijn, is de kans groot dat ze niet exact overeenkomen met de houten zijpanelen die al op uw EVO 75/150 zitten.

Kan de EVO CD SACD's of MP3/WMA-schijven afspelen?
Het is niet mogelijk om SACD-, MP3- of WMA-schijven af te spelen op de EVO CD. De EVO CD kan CD-DA-, CD-R- en CD-RW-schijven afspelen.
De EVO CD speelt de CD-laag van hybride SACD's af.

Hoe controleer/update ik de firmwareversie van de EVO CD?

De firmwareversie van de EVO CD is altijd hetzelfde als de firmwareversie van uw aangesloten EVO 75/150. Zolang uw EVO CD is aangesloten op uw EVO 75/150, wordt de firmware van de EVO CD automatisch gesynchroniseerd met de firmware van de EVO 75/150.
U kunt de firmwareversie van uw EVO 75/150 controleren/updaten door de 'Firmware'-stappen in de handleiding te volgen hier.

Ondersteunt de EVO CD gapless playback?
Ja, de EVO CD ondersteunt gapless playback.

Heeft de EVO CD een eigen volumeregelaar?
De EVO CD heeft geen eigen volumeregelaar. U moet het volume regelen via uw aangesloten EVO 75/150.

Kan de EVO CD MQA CD's afspelen?
Ja, de EVO CD kan MQA CD's afspelen.

Voor aankomend nieuws over toekomstige producten, software-updates en exclusieve aanbiedingen, moet u uw product registreren op https://www.cambridgeaudio.com/register

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cambridge Audio EVO CD - Compact Disc Transport Handleiding
