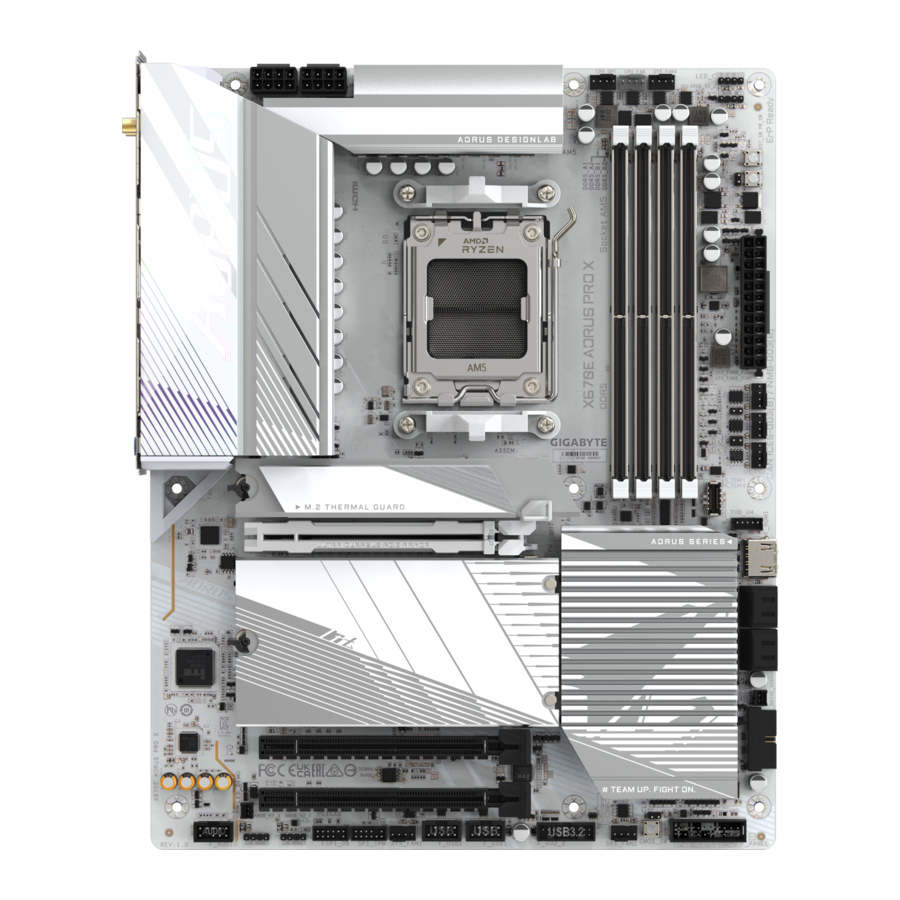

GIGABYTE X670E AORUS PRO X - Moederbordhandleiding

Inhoud

1 Uw moederbordrevisie identificeren
2 Productintroductie
- 2.1 Moederbordlay-out
- 2.2 Moederbordblokdiagram
3 Hardware-installatie
4 BIOS Setup

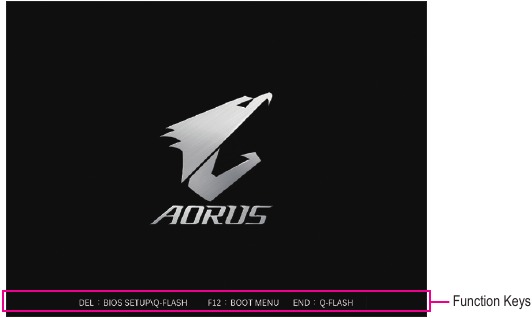

- 4.1 Opstartscherm
- 4.2 Functietoetsen
5 Het besturingssysteem en de stuurprogramma's installeren
- 5.1 Installatie van het besturingssysteem

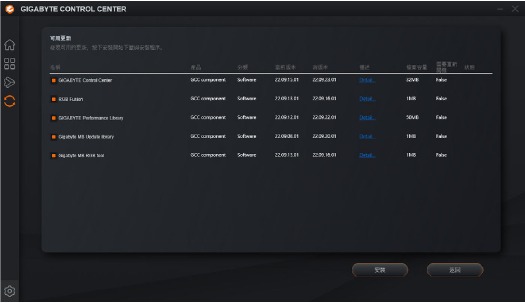

- 5.2 Installatie van stuurprogramma's
6 Een RAID-set configureren

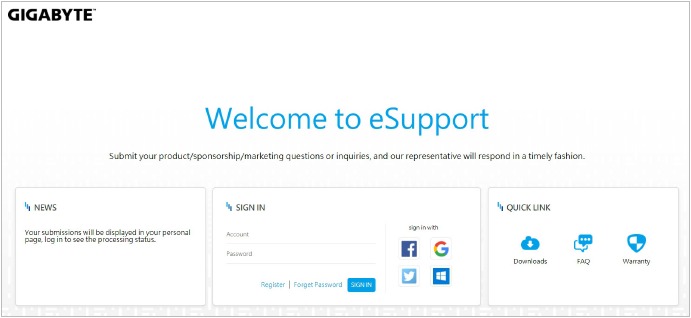

7 Contact met ons opnemen
8 Referenties
9 Download handleiding
10 In andere talen

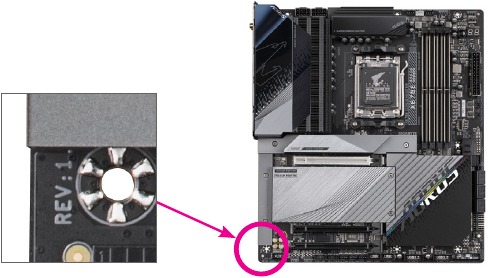

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er zo uit: "REV: X.X." Bijvoorbeeld: "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt, of wanneer u op zoek bent naar technische informatie.

Voorbeeld:

Productintroductie

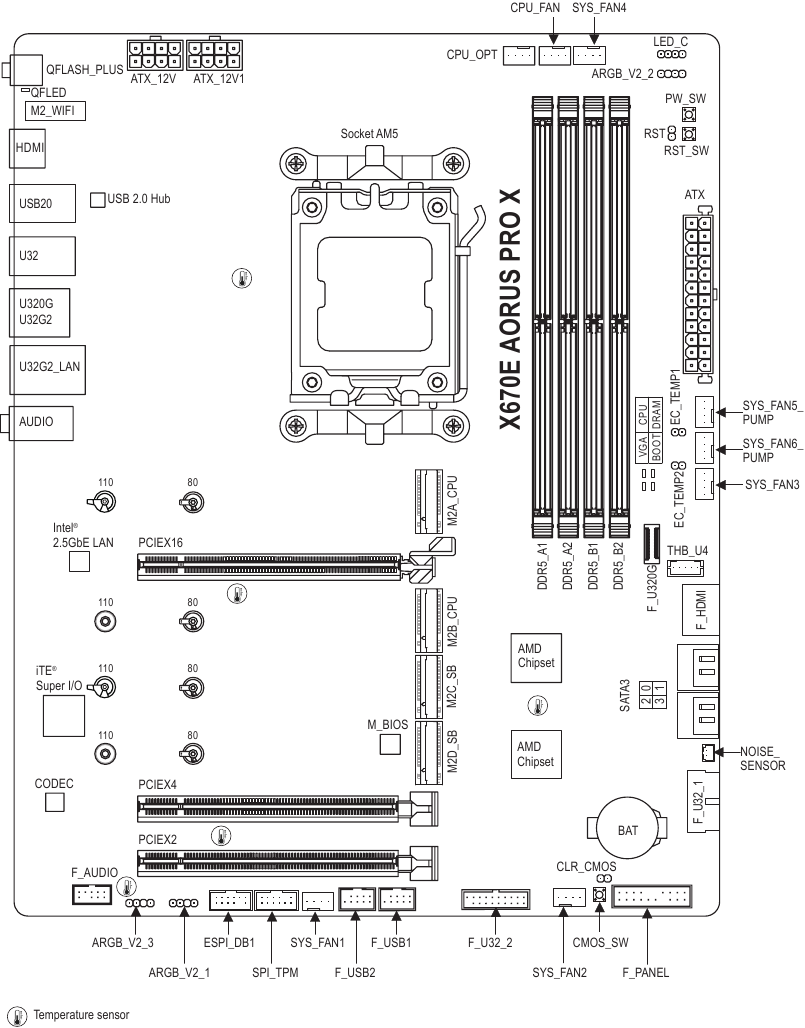

Moederbordlay-out

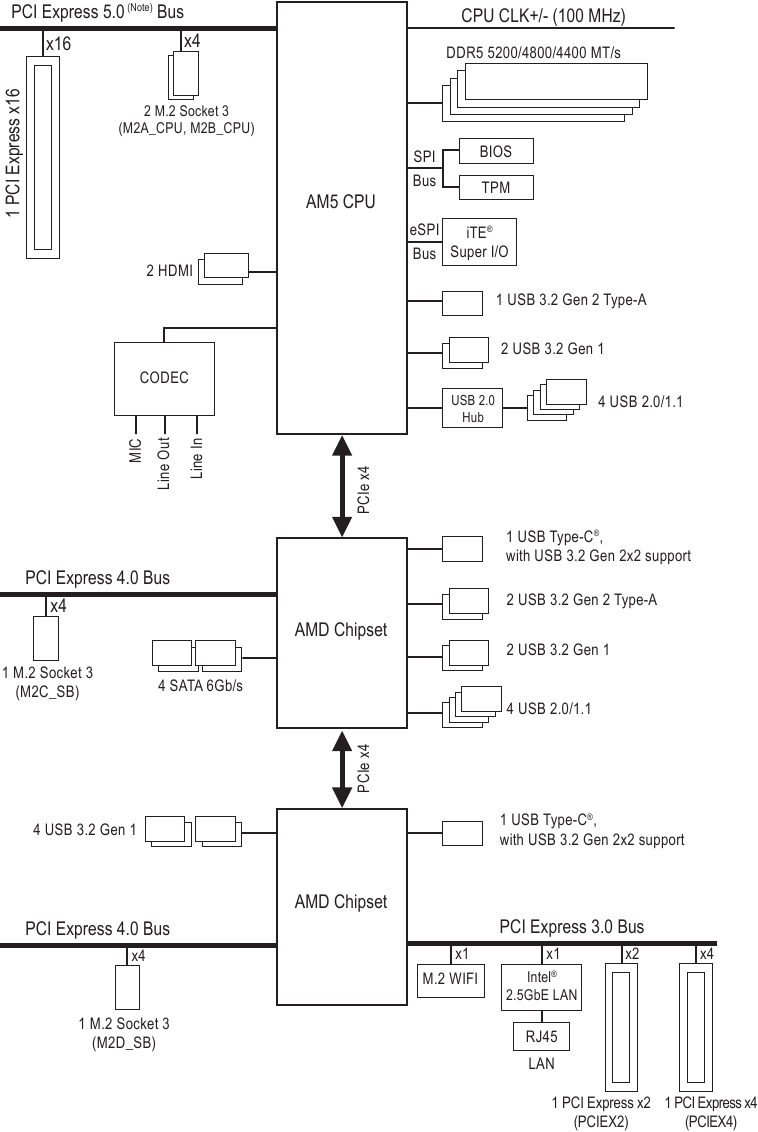

Moederbordblokdiagram

(Opmerking) Daadwerkelijke ondersteuning kan per CPU verschillen.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talloze gevoelige elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
Zorg er bij het aansluiten van hardwarecomponenten op de interne connectoren op het moederbord voor dat ze stevig en veilig zijn aangesloten.
Vermijd het aanraken van metalen pennen of connectoren bij het hanteren van het moederbord.
Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen object aan om statische elektriciteit te verwijderen.
Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatische afschermingscontainer.
Zorg ervoor dat de voeding is uitgeschakeld voordat u de voedingskabel op het moederbord aansluit of loskoppelt.
Zorg ervoor dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm voordat u de stroom inschakelt.
Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing liggen.
Plaats het computersysteem niet op een oneffen oppervlak.
Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en lichamelijk letsel bij de gebruiker.
Raadpleeg een gecertificeerde computertechnicus als u niet zeker bent van installatiestappen of een probleem hebt met betrekking tot het gebruik van het product.
Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

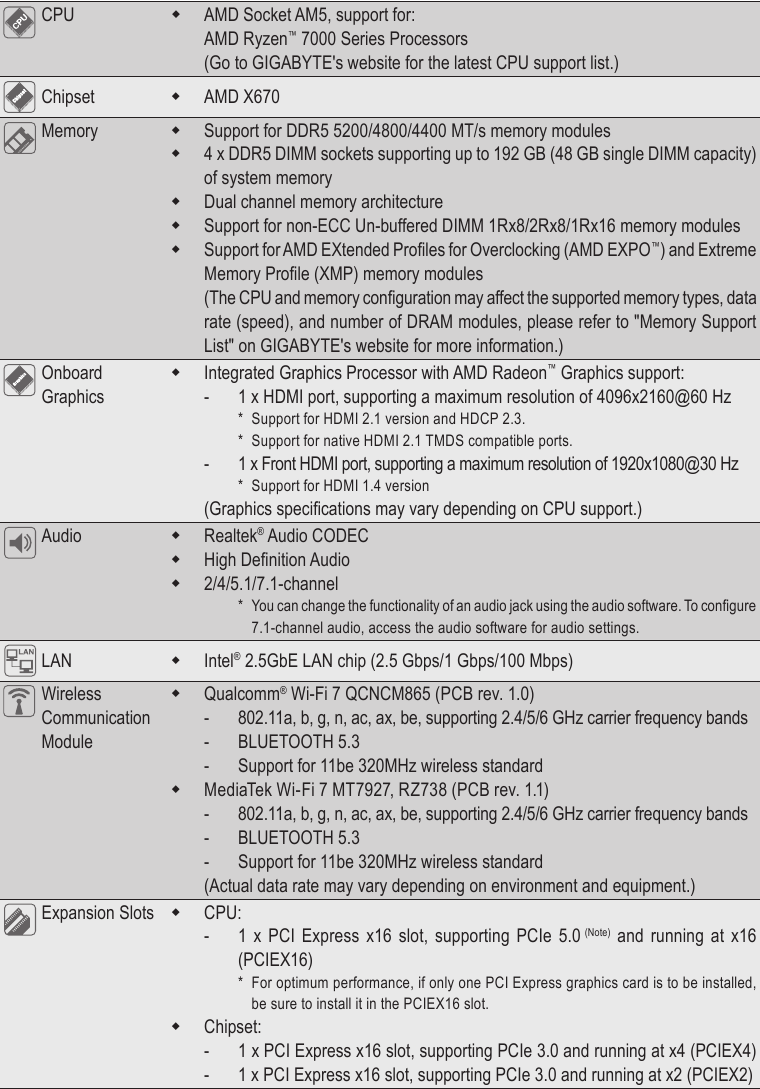

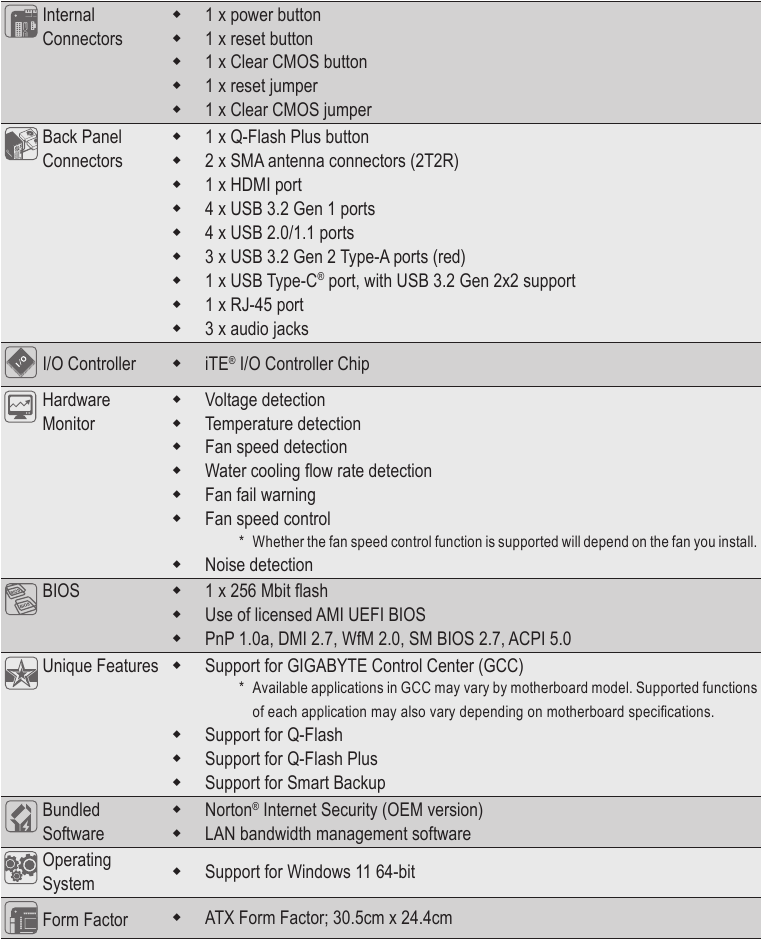

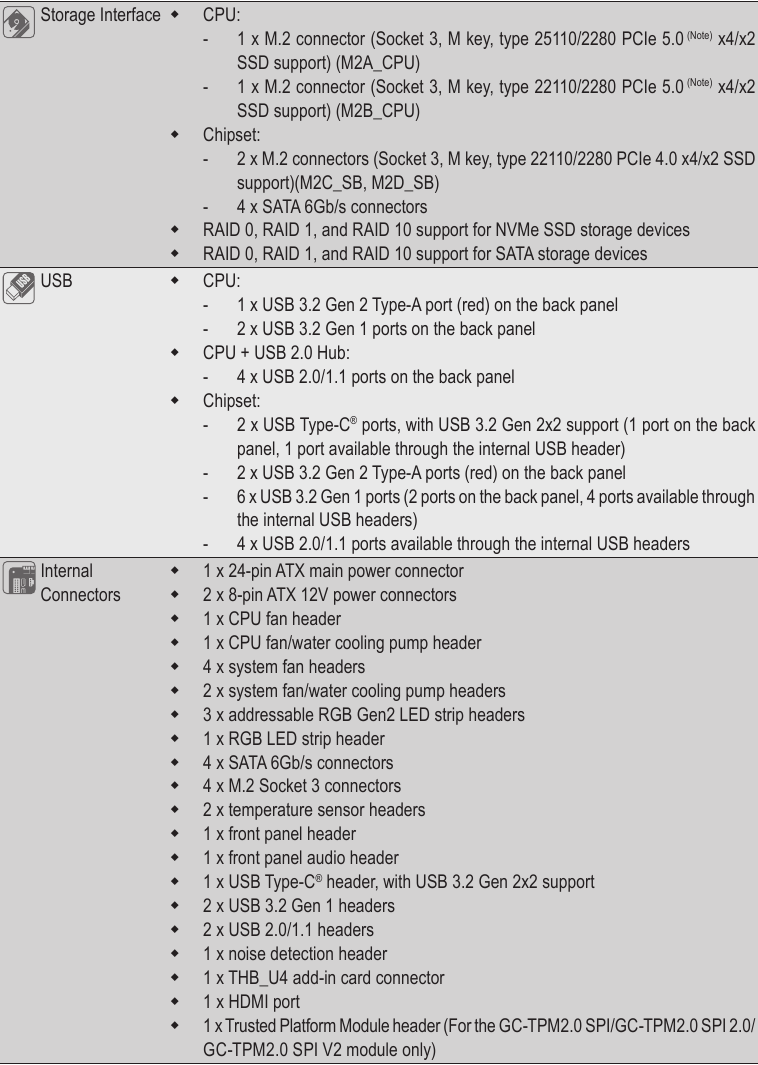

Productspecificaties

(Opmerking) De werkelijke ondersteuning kan variëren per CPU.

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Ga naar de SERVICE/SUPPORT\Utility-pagina op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

De CPU en CPU-koeler installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kunnen oververhitting en schade aan de CPU optreden.
Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties in. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen buiten de standaardspecificaties, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, het geheugen, de harde schijf, enz.

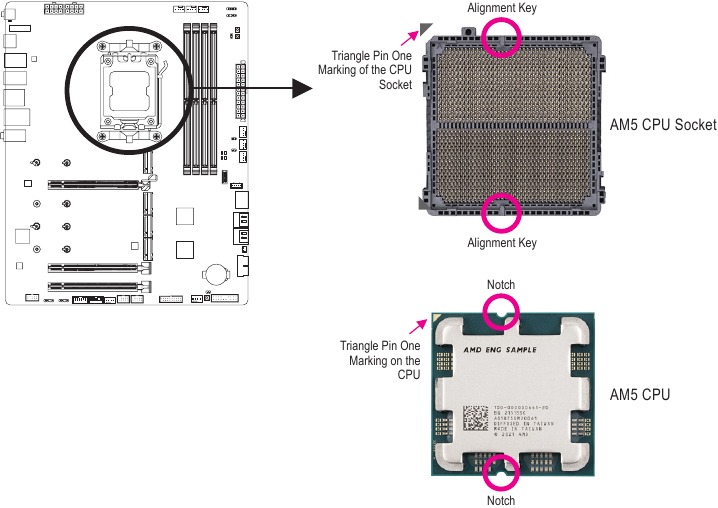

Let op de CPU-oriëntatie

Let op de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.

Verwijder de afdekking van de CPU-socket niet voordat u de CPU plaatst. Deze kan automatisch van de laadplaat springen nadat u de CPU hebt geplaatst en de laadplaat hebt gesloten.

Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

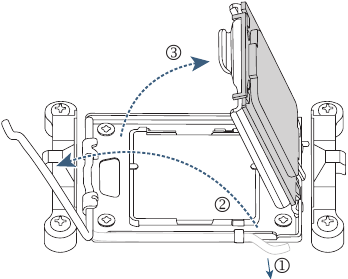

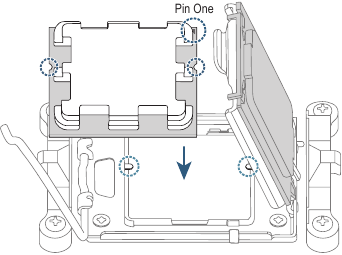

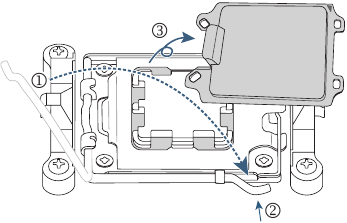

De CPU installeren

Volg de onderstaande stappen om de CPU correct in de CPU-socket van het moederbord te plaatsen.

1. Duw de hendel van de CPU-socket voorzichtig omlaag en weg van de socket.
2. Til de vergrendelingshendel van de CPU-socket volledig op.
3. Houd met uw vingers de plastic beschermhoes vast die aan de metalen laadplaat is bevestigd om de metalen laadplaat te openen.
Houd de CPU met uw vingers vast aan de randen. Lijn de markering van pin één van de CPU (driehoek) uit met de hoek van pin één van de CPU-socket (of u kunt de inkepingen van de CPU uitlijnen met de uitlijningssleutels van de socket) en plaats de CPU voorzichtig in de juiste positie.
Zorg ervoor dat de CPU correct is geïnstalleerd en sluit vervolgens de laadplaat. Zet de sockethendel vast onder de borglip. De plastic beschermhoes springt vanzelf los en kan worden verwijderd.
* Plaats altijd de plastic beschermhoes terug wanneer de CPU niet is geïnstalleerd om de CPU-socket te beschermen.

Forceer de vergrendelingshendel van de CPU-socket niet wanneer de CPU niet correct is geïnstalleerd, omdat dit de CPU en de CPU-socket kan beschadigen.

De CPU-koeler installeren

Zorg ervoor dat u de CPU-koeler installeert nadat u de CPU hebt geïnstalleerd. (Het daadwerkelijke installatieproces kan verschillen afhankelijk van de te gebruiken CPU-koeler. Raadpleeg de gebruikershandleiding voor uw CPU-koeler.)

Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de geïnstalleerde CPU.
Type A:

Haak de CPU-koelerclip aan de bevestigingsnok aan de ene kant van het bevestigingsframe. Duw aan de andere kant recht naar beneden op de CPU-koelerclip om deze aan de bevestigingsnok op het bevestigingsframe te haken. Draai de nokhendel van de linkerkant naar de rechterkant om deze op zijn plaats te vergrendelen.

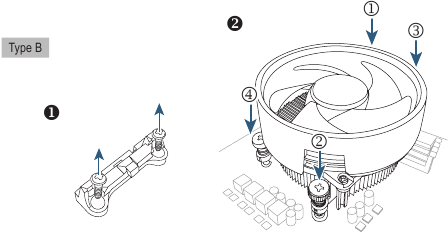

Type B:

Verwijder eerst de vier schroeven van het CPU-bevestigingsframe en verwijder het CPU-bevestigingsframe. Lijn vervolgens de vier schouderbouten op de CPU-koeler uit met de afstandhouders van de achterplaat. Draai elke schouderbout vast in een 1-2-3-4 (x)-patroon zoals hieronder weergegeven.

* Bij gebruik van een CPU-koeler van type B wordt het niet aanbevolen om elke schroef in één stap helemaal vast te draaien. Volg de volgorde 1-2-3-4, draai de schroef met de klok mee 1 rotatie per stap vast. Herhaal de stappen 1-2-3-4 totdat alle schroeven zijn vastgedraaid.
Sluit ten slotte de stroomconnector van de CPU-koeler aan op de CPU-ventilatorheader (CPU_FAN) op het moederbord.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen te gebruiken met dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
Geheugenmodules hebben een waterdicht ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.
Zorg er bij het installeren van geheugenmodules voor dat u eerst in de DDR5_A2-socket installeert.

* Aanbevolen geheugenconfiguraties:

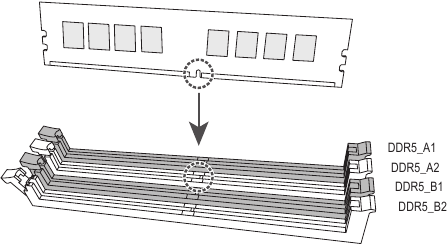

Dual Channel-geheugenconfiguratie

Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.

De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:

Kanaal A: DDR5_A1, DDR5_A2
Kanaal B: DDR5_B1, DDR5_B2

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
Bij het inschakelen van de Dual Channel-modus met twee of vier geheugenmodules wordt aanbevolen dat geheugen met dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips wordt gebruikt.

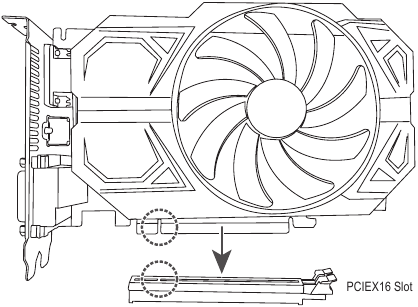

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees zorgvuldig de handleiding die bij uw uitbreidingskaart is geleverd.
Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Volg de onderstaande stappen om uw uitbreidingskaart correct in de uitbreidingssleuf te plaatsen.

Zoek een uitbreidingssleuf die uw kaart ondersteunt. Verwijder de metalen sleufafdekking van het achterpaneel van de behuizing.
Lijn de kaart uit met de sleuf en druk de kaart omlaag totdat deze volledig in de sleuf zit.
Zorg ervoor dat de uitbreidingskaart volledig in de sleuf zit.
Zet de metalen beugel van de kaart vast aan het achterpaneel van de behuizing met een schroef.
Nadat u alle uitbreidingskaarten hebt geïnstalleerd, plaatst u de behuizingdeksel(s) terug.
Schakel uw computer in. Ga indien nodig naar BIOS Setup om de vereiste BIOS-wijzigingen voor uw uitbreidingskaart(en) aan te brengen.
Installeer het stuurprogramma dat bij de uitbreidingskaart is geleverd in uw besturingssysteem.

Aansluitingen achterpaneel

Q-Flash Plus Button (Q-Flash Plus-knop) ^(Note)
Met Q-Flash Plus kunt u het BIOS updaten wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla de nieuwste BIOS op een USB-stick op en steek deze in de daarvoor bestemde poort. Vervolgens kunt u het BIOS automatisch flashen door simpelweg op de Q-Flash Plus button (Q-Flash Plus-knop) te drukken. De QFLED knippert wanneer de BIOS-matching en flashing-activiteiten beginnen en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid.
SMA Antenna Connectors (2T2R)
Gebruik deze connector om een antenne aan te sluiten.
Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct om een betere signaalontvangst te krijgen.
HDMI Port

De HDMI-poort is HDCP 2.3-compatibel en ondersteunt de Dolby TrueHD- en DTS HD Master Audio-indelingen. Het ondersteunt ook tot 192KHz/24bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
USB 2.0/1.1 Port
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
USB 3.2 Gen 1 Port
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
USB 3.2 Gen 2 Type-A Port (Red)(Q-Flash Plus Port)
De USB 3.2 Gen 2 Type-A-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus ^(Note)gebruikt, moet u ervoor zorgen dat u eerst de USB-flashdrive in deze poort steekt.
USB Type-C^® Port (with USB 3.2 Gen 2x2 Support)
De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 2x2-specificatie en is compatibel met de USB 3.2 Gen 2-, USB 3.2 Gen 1- en USB 2.0-specificaties. Gebruik deze poort voor USB-apparaten.
RJ-45 LAN Port
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 2,5 Gbps. Hieronder worden de statussen van de LAN-poort-LED's beschreven.
USB 3.2 Gen 2 Type-A Port (Red)
De USB 3.2 Gen 2 Type-A-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
Line In/Rear Speaker Out (Blue)
De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten, zoals een optisch station, walkman, enz.
Line Out/Front Speaker Out (Green)
De line-out-aansluiting.
Mic In/Center/Subwoofer Speaker Out (Pink)
De microfooningang.

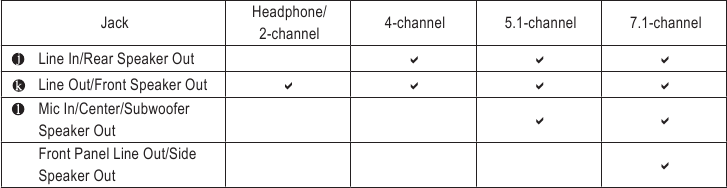

Audio-aansluitingconfiguraties:

U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Voor het configureren van 7.1-kanaals audio gaat u naar de audiosoftware voor audio-instellingen.
- Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en verwijdert u deze vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

(Note) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de pagina "Unique Features" (Unieke functies) op de website van GIGABYTE voor meer informatie.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Knoppen en LED's op het moederbord

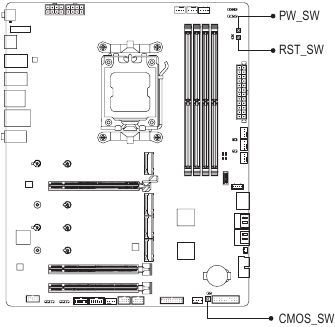

Snelknoppen

Dit moederbord heeft 3 snelknoppen: power button (aan/uit-knop), reset button (resetknop) en clear CMOS button (CMOS-wisknop). Met de power button (aan/uit-knop) en reset button (resetknop) kunnen gebruikers de computer snel in- en uitschakelen of resetten in een open-case-omgeving wanneer ze hardwarecomponenten willen wijzigen of hardwaretests willen uitvoeren. Gebruik deze knop om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen wanneer dat nodig is.

PW_SW: Power Button (Aan/uit-knop) RST_SW
RST_SW: Reset Button (Resetknop)
CMOS_SW: Clear CMOS Button (CMOS-wisknop) CMOS_SW

De reset button (resetknop) biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de pagina "BIOS Setup" (BIOS-instellingen) op de website van GIGABYTE en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de clear CMOS button (CMOS-wisknop) gebruikt.
Gebruik de clear CMOS button (CMOS-wisknop) niet wanneer het systeem is ingeschakeld, anders kan het systeem worden afgesloten en kunnen gegevens verloren gaan of beschadigd raken.
Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (ga naar de pagina "BIOS Setup" (BIOS-instellingen) op de website van GIGABYTE voor meer informatie).

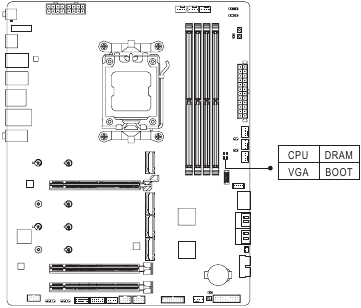

Status-LED's

De status-LED's geven aan of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken nadat het systeem is ingeschakeld. Als de CPU/DRAM/VGA-LED brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt. Als de BOOT-LED brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.

CPU: CPU status LED (CPU-status-LED)
DRAM: Memory status LED (Geheugenstatus-LED)
VGA: Graphics card status LED (Grafische kaartstatus-LED)
BOOT: Operating system status LED (Besturingssysteemstatus-LED)

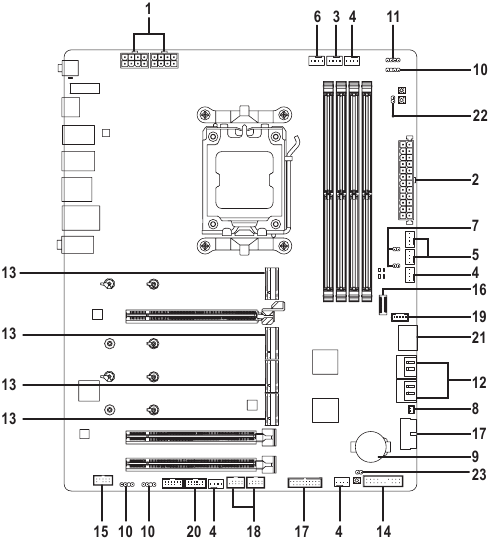

Interne aansluitingen

ATX_12V/ATX_12V1
ATX
CPU_FAN
SYS_FAN1/2/3/4
SYS_FAN5/6_PUMP
CPU_OPT
EC_TEMP1/EC_TEMP2
NOISE_SENSOR
BAT
ARGB_V2_1/2/3

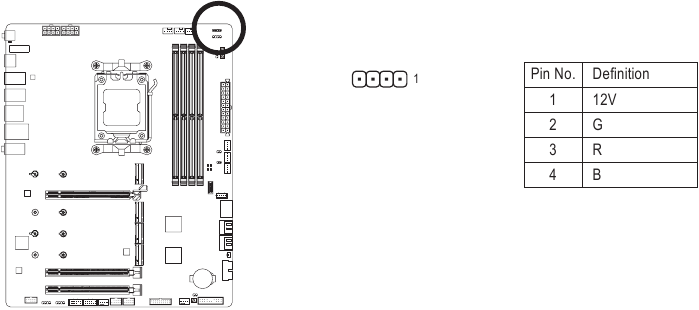

LED_C

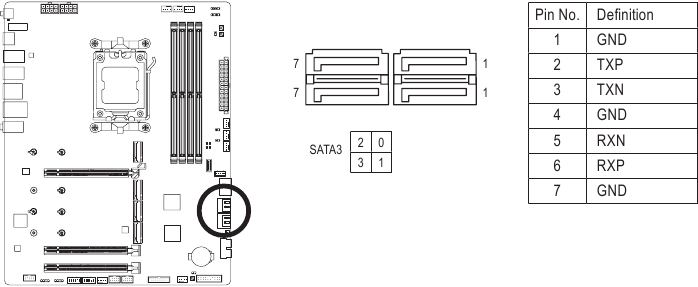

SATA3 0/1/2/3

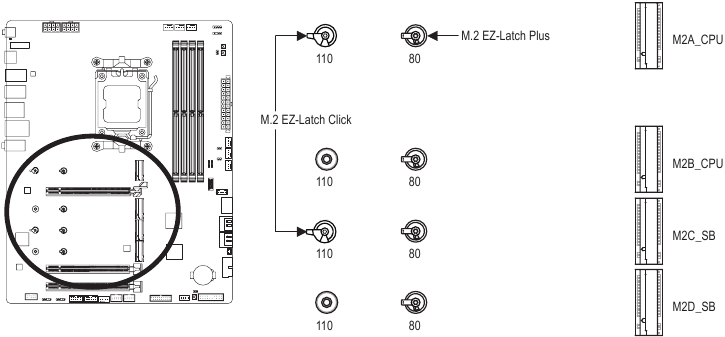

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB

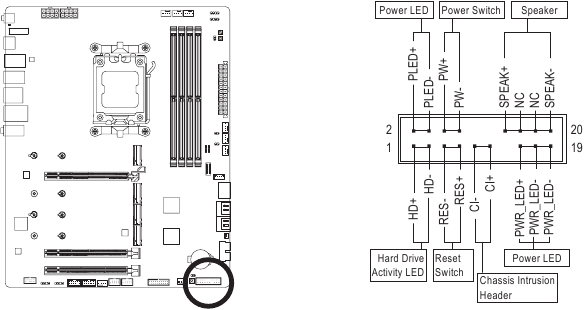

F_PANEL

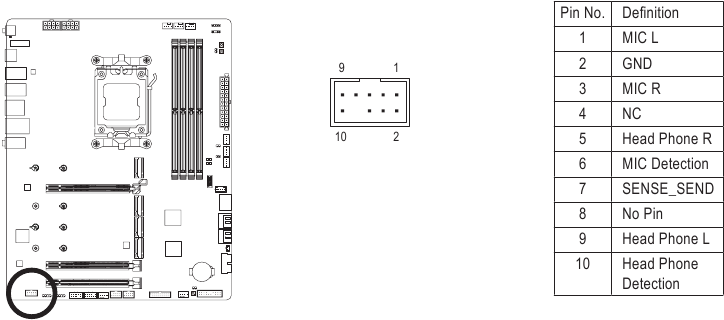

F_AUDIO

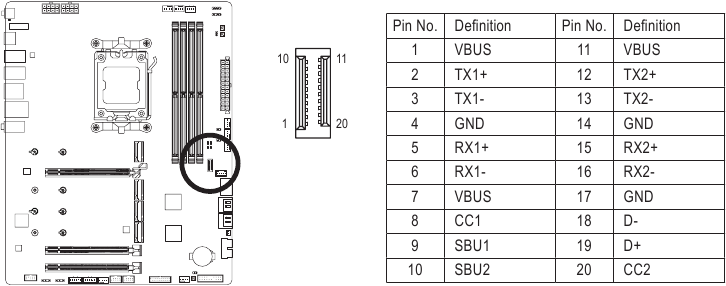

F_U320G

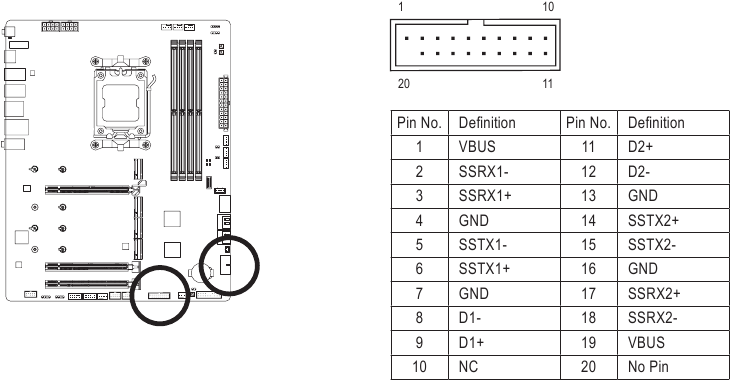

F_U32_1/F_U32_2

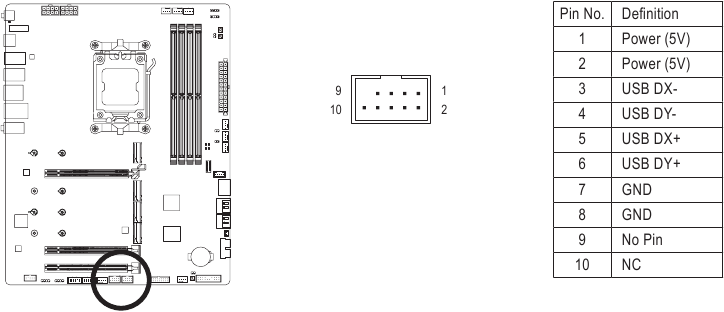

F_USB1/F_USB2

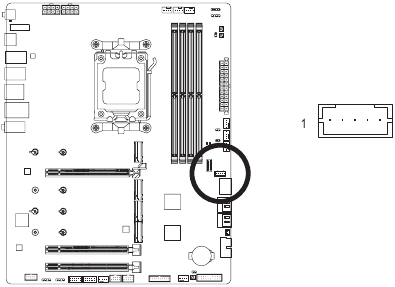

THB_U4

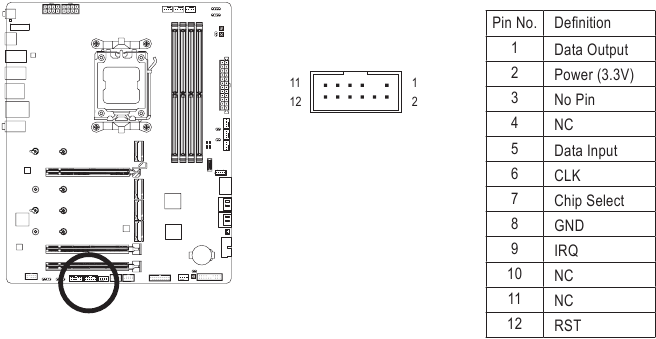

SPI_TPM

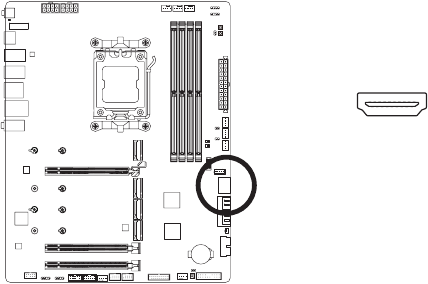

F_HDMI

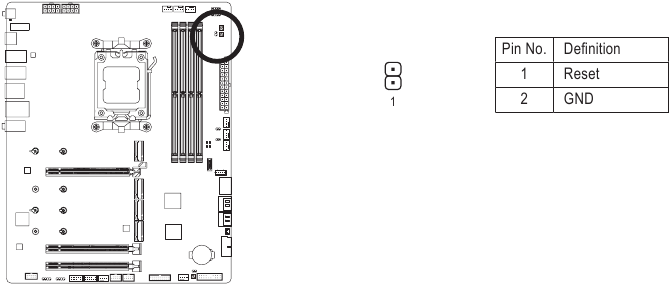

RST

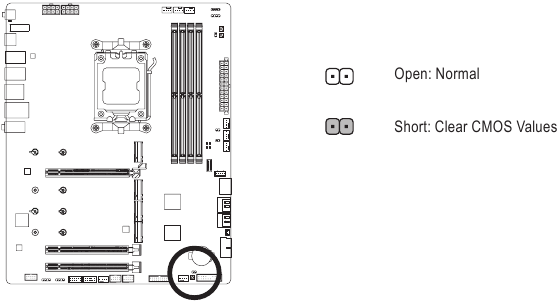

CLR_CMOS

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

Controleer eerst of uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

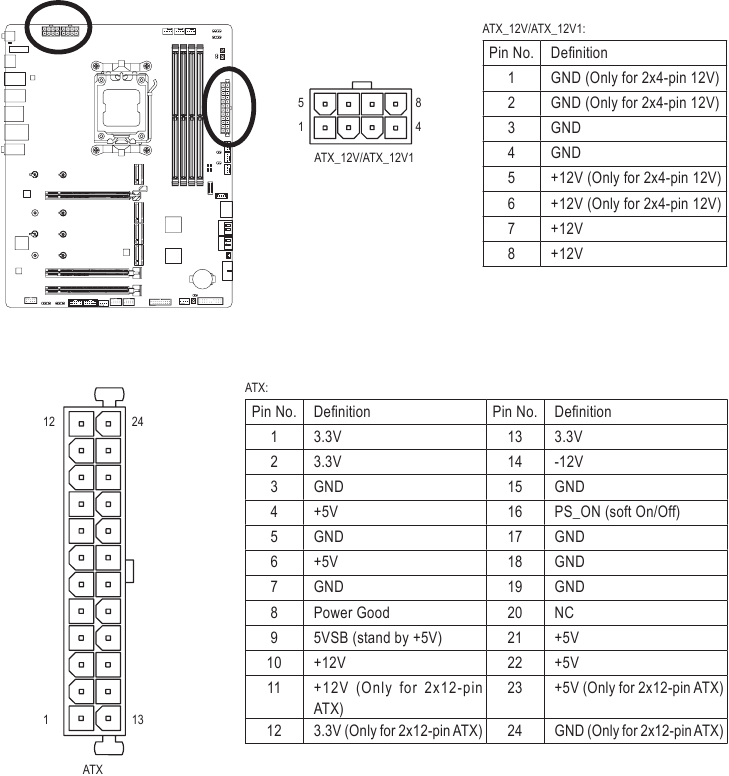

ATX_12V/ATX_12V1/ATX (2x4 12V-stroomconnectoren en 2x12-hoofdstroomconnector)

Door gebruik te maken van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.

De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

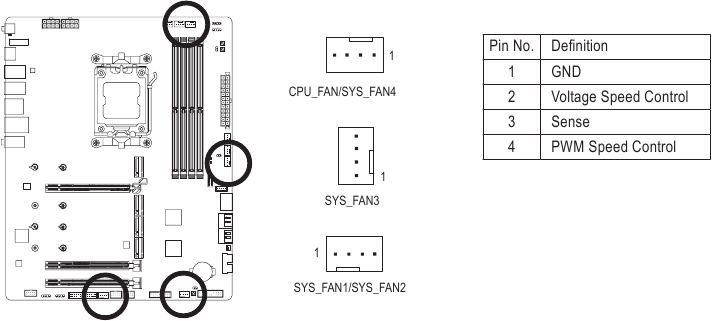

CPU_FAN/SYS_FAN1/2/3/4 (ventilatorheaders)

Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de massadraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor het regelen van de ventilatorsnelheid. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

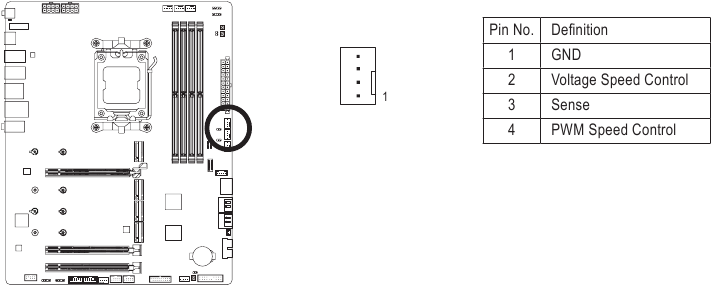

SYS_FAN5/6_PUMP (Systeemventilator-/waterkoelingpompheaders)

De ventilator-/pompheaders zijn 4-pins. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de massadraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor het regelen van de ventilatorsnelheid. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De header biedt ook snelheidsregeling voor een waterkoelingpomp. Ga naar de pagina "BIOS Setup" van de website van GIGABYTE en zoek naar "Smart Fan 6" voor meer informatie.

Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
Deze ventilatorheaders zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de headers.

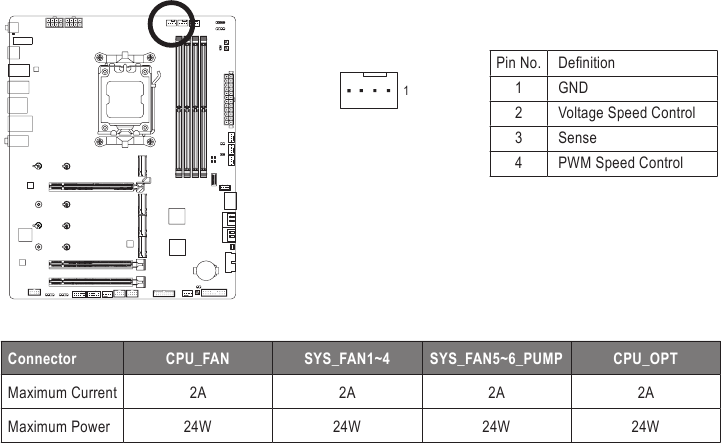

CPU_OPT (CPU-ventilator-/waterkoelingpompheader)

De ventilator-/pompheader is 4-pins en heeft een foolproof invoegontwerp. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de massadraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor het regelen van de ventilatorsnelheid.

CPU_OPT

Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
Deze ventilatorheaders zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de headers.

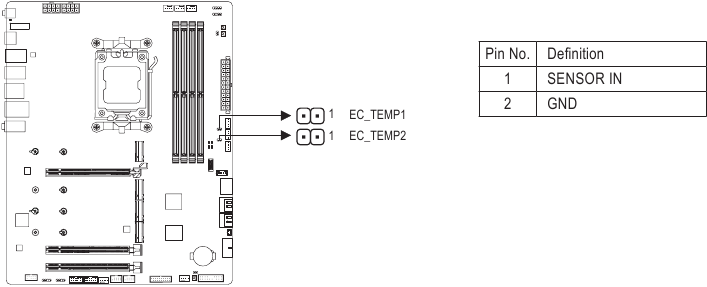

EC_TEMP1/EC_TEMP2 (Temperatuursensorheaders)

Sluit de thermistorkabels aan op de headers voor temperatuurdetectie.

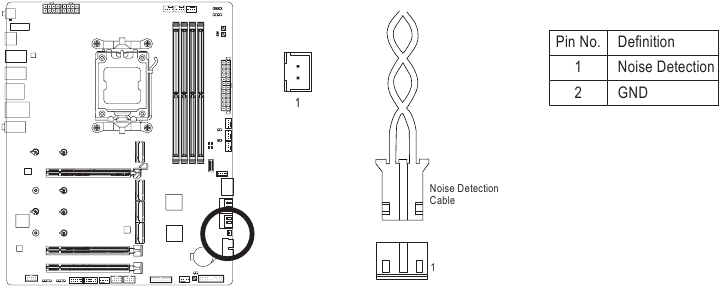

NOISE_SENSOR (Geluidsdetectieheader)

Deze header kan worden gebruikt om een geluidsdetectiekabel aan te sluiten om het geluid in de behuizing te detecteren.

Ga voor meer informatie over de geluidsdetectiefunctie naar de pagina "Unique Features" van de website van GIGABYTE en zoek naar "FAN CONTROL".

Zorg ervoor dat u de jumperkap verwijdert voordat u de kabel op de header aansluit; plaats de jumperkap terug als de header niet in gebruik is.

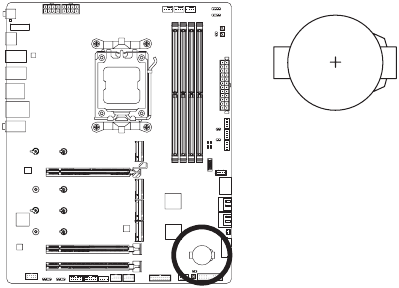

BAT (Batterij)

De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet correct of gaan ze verloren.

BAT

U kunt de CMOS-waarden wissen door de batterij te verwijderen:

Schakel uw computer uit en haal het netsnoer eruit.
Verwijder de batterij voorzichtig uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, zodat ze 5 seconden kortsluiten.)
Plaats de batterij terug.
Steek het netsnoer in het stopcontact en start uw computer opnieuw op.

Schakel uw computer altijd uit en haal het netsnoer eruit voordat u de batterij vervangt.
Vervang de batterij door een gelijkwaardige batterij. Er kunnen schade aan uw apparaten ontstaan als de batterij wordt vervangen door een onjuist model.
Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
Let bij het plaatsen van de batterij op de richting van de positieve kant (+) en de negatieve kant (-) van de batterij (de positieve kant moet naar boven wijzen).
Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

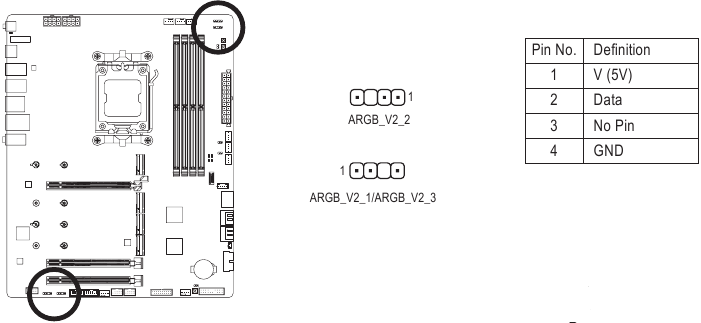

ARGB_V2_1/2/3 (Adresseerbare RGB Gen2 LED-stripheaders)

De headers kunnen worden gebruikt om een standaard 5050 adresseerbare RGB Gen2 LED-strip aan te sluiten, met een maximaal vermogen van 3 A (5 V) en een maximumaantal van 256 LED's.

Sluit uw adresseerbare RGB Gen2 LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 van de adresseerbare LED-stripheader. Een verkeerde aansluiting kan leiden tot schade aan de LED-strip.

LED_C (RGB LED-stripheader)

De header kan worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2 A (12 V) en een maximale lengte van 2 m.

LED_C

Sluit uw RGB LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 (12 V) van deze header. Een verkeerde aansluiting kan leiden tot schade aan de LED-strip.

Ga voor meer informatie over het in- en uitschakelen van de lampjes van de LED-strip naar de pagina "Unique Features" van de website van GIGABYTE.

Om abnormaal LED-gedrag te voorkomen, sluit u geen adresseerbare RGB Gen1 LED-strips en adresseerbare RGB Gen2 LED-strips tegelijkertijd aan op dezelfde header.
Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert of verwijdert. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.

SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)

De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA _SB 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Ga naar de pagina "Een RAID-set configureren" op de website van GIGABYTE voor instructies over het configureren van een RAID-array.

Om hot-plugging voor de SATA-poorten in te schakelen, gaat u naar de pagina "BIOS Setup" op de website van GIGABYTE en zoekt u "SATA Configuration" voor meer informatie.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 Socket 3-connectoren)

Er zijn twee soorten M.2-SSD's: M.2 SATA-SSD's en M.2 PCIe-SSD's. Dit moederbord ondersteunt alleen M.2 PCIe-SSD's. Houd er rekening mee dat een M.2 PCIe-SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf. Ga naar de pagina "Een RAID-set configureren" op de website van GIGABYTE voor instructies over het configureren van een RAID-array.

* Typen M.2-SSD's die door elke M.2-connector worden ondersteund:

M2A_CPU/M2C_SB:

Volg de onderstaande stappen om een M.2-SSD correct te installeren in de M.2-connector.

Stap 1:
Draai de M.2 EZ-Latch Click-clip met de klok mee en verwijder het koellichaam van het moederbord.

Als u een M.2-SSD in het gat van 110 mm wilt installeren, verwijdert u eerst de EZ-Latch Plus-clip uit het gat van 80 mm.

Stap 2:
Verwijder de beschermfolie van de thermal pad (alleen de M2A_CPU-connector heeft de thermal pad) op de M.2-connector. Plaats de M.2-SSD onder een hoek in de M.2-connector.

Stap 3:
Druk op de voorkant van de M.2-SSD en zorg ervoor dat de M.2-SSD is vastgezet met de clip. Verwijder de beschermfolie van de onderkant van het koellichaam van het moederbord en draai ten slotte de M.2 EZ-Latch Click-clip met de klok mee en plaats het koellichaam terug.

M2B_CPU/M2D_SB:

Volg de onderstaande stappen om een M.2-SSD correct te installeren in de M.2-connector.

Stap 1:
Draai de M.2 EZ-Latch Click-clip met de klok mee en verwijder het koellichaam van het moederbord. Zoek het juiste montagegat voor de te installeren M.2-SSD en zet eerst de M.2 EZ-Latch Plus-clip in het gat vast.

Stap 2:
Plaats de M.2-SSD onder een hoek in de M.2-connector. Druk op de voorkant van de M.2-SSD en zorg ervoor dat de M.2-SSD is vastgezet met de clip.

Stap 3:
Verwijder de beschermfolie van de onderkant van het koellichaam van het moederbord en draai ten slotte de M.2 EZ-Latch Click-clip met de klok mee en plaats het koellichaam terug.

Ga naar de website van GIGABYTE voor meer informatie over het gebruik van M.2 EZ-Latch Click/M.2 EZ-Latch Plus.
M.2-SSD-installatie met M.2 EZ-Latch Click: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
M.2-SSD-installatie met M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2-SSD verwijderen met M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/921/removeM2.html
* Het ontwerp van het koellichaam van het moederbord kan per model verschillen.

F_PANEL (Frontpaneelconnector)

Sluit de aan/uit-schakelaar, de reset-schakelaar, de luidspreker, de chassis intrusion-schakelaar/-sensor en de systeemstatusindicator op de behuizing aan op deze connector volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

F_PANEL

PLED/PWR_LED (Aan/uit-led):
Systeemstatus-led Wordt aangesloten op de stroomstatusindicator op het voorpaneel van de behuizing. De led brandt wanneer het systeem in werking is. De led is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

Systeemstatus Led

S0 Aan

S3/S4/S5 Uit
PW (Aan/uit-schakelaar):
Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (ga naar de pagina "BIOS Setup" op de website van GIGABYTE en zoek naar "Soft-Off by PWR-BTTN" voor meer informatie).
SPEAK (Luidspreker):
Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te laten horen. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
HD (Harde schijf activiteit-led):
Wordt aangesloten op de harde schijf activiteit-led op het voorpaneel van de behuizing. De led brandt wanneer de harde schijf gegevens leest of schrijft.
RES (Reset-schakelaar):
Wordt aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en niet normaal opnieuw kan worden opgestart.
CI (Chassis Intrusion-connector):
Wordt aangesloten op de chassis intrusion-schakelaar/-sensor op de behuizing die kan detecteren of de behuizing is verwijderd. Voor deze functie is een behuizing met een chassis intrusion-schakelaar/-sensor vereist.
NC: Geen verbinding.

Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een reset-schakelaar, een aan/uit-led, een harde schijf activiteit-led, een luidspreker enz. Wanneer u uw voorpaneelmodule van de behuizing op deze connector aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

F_AUDIO (Frontpaneel audio-connector)

De frontpaneel audio-connector ondersteunt High Definition audio (HD). U kunt uw frontpaneel audio-module van de behuizing op deze connector aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordconnector. Een onjuiste aansluiting tussen de moduleconnector en de moederbordconnector zorgt ervoor dat het apparaat niet kan werken of het zelfs kan beschadigen.

F_AUDIO

Sommige behuizingen bieden een frontpaneel audio-module met afzonderlijke connectoren op elke draad in plaats van één enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de frontpaneel audio-module die verschillende draadtoewijzingen heeft.

F_U320G (USB Type-C^®-connector, met USB 3.2 Gen 2x2-ondersteuning)

De connector voldoet aan de USB 3.2 Gen 2x2-specificatie en kan één USB-poort leveren.

F_U320G

F_U32_1/F_U32_2 (USB 3.2 Gen 1-connectoren)

De connectoren voldoen aan de USB 3.2 Gen 1- en USB 2.0-specificatie en elke connector kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aankoop van het optionele 3,5-inch voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.

F_USB1/F_USB2 (USB 2.0/1.1-connectoren)

De connectoren voldoen aan de USB 2.0/1.1-specificatie. Elke USB-connector kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele USB-beugel.

Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

THB_U4 (Add-in kaartconnector)

Deze connector is voor een GIGABYTE add-in kaart.

THB_U4

SPI_TPM (Trusted Platform Module-connector)

U kunt een SPI TPM (Trusted Platform Module) op deze connector aansluiten.

SPI_TPM

F_HDMI

Deze poort ondersteunt HDMI-beelduitvoer, zodat u een beeldscherm in een computerbehuizing kunt aansluiten. Het kan een beeldscherm met een maximale resolutie van 1920x1080@30 Hz ondersteunen. De daadwerkelijk ondersteunde resolutie kan variëren, afhankelijk van het beeldscherm dat u gebruikt. Raadpleeg de gebruikershandleiding van het beeldscherm voor instructies over het aansluiten van een beeldscherm in uw computerbehuizing.

F_HDMI

RST (Reset-jumper)

De reset-jumper kan worden aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en niet normaal opnieuw kan worden opgestart.

RST

De reset-jumper biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de pagina "BIOS Setup" op de website van GIGABYTE en zoekt u "RST_SW (MULTIKEY)" voor meer informatie.

CLR_CMOS (Clear CMOS-jumper)

Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen een paar seconden aan te raken.

Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
Na het herstarten van het systeem gaat u naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureert u de BIOS-instellingen handmatig (ga naar de "BIOS Setup"-pagina van de website van GIGABYTE voor meer informatie).

BIOS Setup

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.

Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.

Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de toets <Delete> tijdens de POST wanneer de stroom wordt ingeschakeld.

Gebruik de GIGABYTE Q-Flash- of Q-Flash Plus-tool om de BIOS te upgraden.

Met Q-Flash kan de gebruiker snel en eenvoudig de BIOS upgraden of back-uppen zonder het besturingssysteem te starten.
Met Q-Flash Plus kunt u de BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-shutdownstatus). Sla de nieuwste BIOS op een USB-stick op en steek deze in de speciale poort, waarna u de BIOS automatisch kunt flashen door simpelweg op de Q-Flash Plus button (knop) te drukken.

Voor instructies over het gebruik van de Q-Flash- en Q-Flash Plus-tools gaat u naar de pagina "Unieke functies" van de GIGABYTE-website en zoekt u naar "BIOS Update Utilities".

Omdat het flashen van de BIOS potentieel riskant is, wordt het afgeraden om de BIOS te flashen als u geen problemen ondervindt bij het gebruik van de huidige versie van de BIOS. Wees voorzichtig bij het flashen van de BIOS. Onvoldoende BIOS flashing kan leiden tot een storing in het systeem.
Het wordt aangeraden om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden.
Raadpleeg de introducties van de batterij/clear CMOS-jumper/knop in het vorige hoofdstuk of ga naar de "BIOS Setup"-pagina van de GIGABYTE-website en zoek naar "Load Optimized Defaults" voor het wissen van de CMOS-waarden.

Ga naar de GIGABYTE-website voor meer informatie over het configureren van BIOS Setup.
https://www.gigabyte.com/WebPage/1064/amd600-refresh-bios.html

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Functietoetsen

<DEL>: BIOS SETUP\Q-FLASH
Druk op de toets <Delete> om de BIOS Setup te openen of om toegang te krijgen tot de Q-Flash utility (tool) in BIOS Setup.

<F12>: BOOT MENU
Met Boot Menu kunt u het eerste opstartapparaat instellen zonder de BIOS Setup te openen. Gebruik in Boot Menu de pijl-omhoogtoets <↑> of de pijl-omlaagtoets <↓> om het eerste opstartapparaat te selecteren en druk vervolgens op <Enter> om te accepteren. Het systeem start onmiddellijk op vanaf het apparaat.
Opmerking: de instelling in Boot Menu is slechts één keer effectief. Na het opnieuw opstarten van het systeem is de opstartvolgorde van het apparaat nog steeds gebaseerd op de BIOS Setup instellingen.

<END>: Q-FLASH
Druk op de toets <End> om direct toegang te krijgen tot de Q-Flash utility (tool) zonder eerst de BIOS Setup te hoeven openen.

Het besturingssysteem en de stuurprogramma's installeren

Installatie van het besturingssysteem

Met de juiste BIOS instellingen bent u klaar om het besturingssysteem te installeren.

Aangezien sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID-stuurprogramma te installeren tijdens het installatieproces van Windows. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's van het GIGABYTE Control Center te installeren om systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u tijdens de OS-installatie een extra RAID-stuurprogramma levert, raadpleeg dan de onderstaande stappen:

Stap 1:
Ga naar de GIGABYTE-website, blader naar de webpagina van het moederbordmodel, download het bestand AMD RAID Preinstall Driver op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.

Stap 2:
Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd het stuurprogramma te laden, selecteert u Browse (Bladeren).

Stap 3:

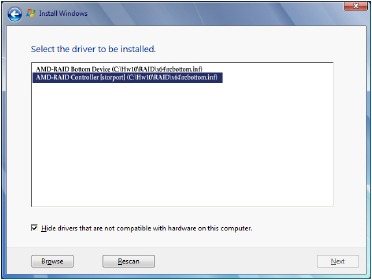

Plaats de USB-stick en blader naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Installatie van stuurprogramma's

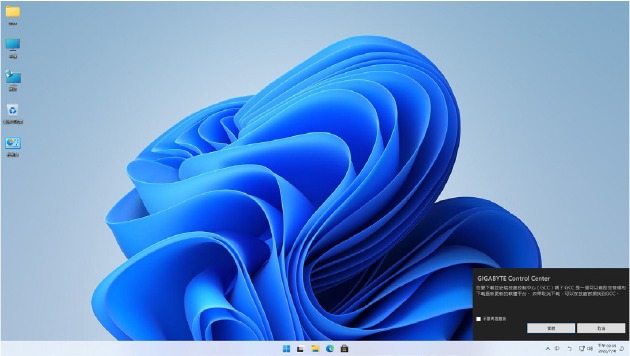

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechteronderhoek van het bureaublad waarin wordt gevraagd of u de stuurprogramma's en GIGABYTE-toepassingen wilt downloaden en installeren via GIGABYTE Control Center (GCC). Klik op Install (Installeren) om door te gaan met de installatie. (Zorg ervoor dat in BIOS Setup Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader is ingesteld op Enabled (Ingeschakeld).)

Wanneer het dialoogvenster End User License Agreement (Eindgebruikerslicentieovereenkomst) verschijnt, drukt u op <Accept> om GIGABYTE Control Center (GCC) te installeren. Selecteer in het scherm GIGABYTE CONTROL CENTER de stuurprogramma's en toepassingen die u wilt installeren en klik op Install (Installeren).

Zorg ervoor dat het systeem is verbonden met internet voordat u met de installatie begint.

Ga naar de GIGABYTE-website voor meer software-informatie.
https://www.gigabyte.com/WebPage/1066/amd600-refresh-app.html

Ga naar de GIGABYTE-website voor meer informatie over het oplossen van problemen.
https://www.gigabyte.com/WebPage/351/faq.html

Een RAID-set configureren

RAID-niveaus

Voordat u begint, dient u de volgende zaken voor te bereiden:

Dit moederbord ondersteunt RAID 0, RAID 1 en RAID 10. Bereid het juiste aantal harde schijven voor zoals aangegeven in de bovenstaande tabel voordat u een RAID-array configureert.

SATA-harde schijven of SSD's. Om optimale prestaties te garanderen, wordt het aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken.
Windows-installatieschijf.
Een computer met internetverbinding.
Een USB-stick.

Een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set in te stellen met een M.2 SATA SSD of een SATA-harde schijf.

Ga naar de GIGABYTE-website voor meer informatie over het configureren van een RAID-array.
https://www.gigabyte.com/WebPage/1065/amd600-refresh-raid.html

Contact met ons opnemen

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Om een technische of niet-technische vraag (verkoop/marketing) in te dienen, gaat u naar:
https://esupport.gigabyte.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE X670E AORUS PRO X - Moederbordhandleiding
