GIGABYTE B560I AORUS PRO AX - Moederbordhandleiding
- 1 De revisie van uw moederbord identificeren
- 2 B560I AORUS PRO AX Moederbordindeling
- 3 B560I AORUS PRO AX Moederbordblokdiagram
-
4
Hardware-installatie
- 4.1 Installatievoorzorgsmaatregelen
- 4.2 Productspecificaties
- 4.3 De CPU installeren
- 4.4 Het geheugen installeren
- 4.5 Een uitbreidingskaart installeren
- 4.6 Aansluitingen op het achterpaneel
-
4.7
Interne aansluitingen
- 4.7.1 ATX_12V_2X4/ATX (2x4 12V-voedingsconnector en 2x12-hoofdvoedingsconnector)
- 4.7.2 CPU_FAN/SYS_FAN1/2 (ventilatorheaders)
- 4.7.3 D_LED (adresseerbare LED-stripheader)
- 4.7.4 LED_C (RGB LED-stripheader)
- 4.7.5 SATA3 2/3/4/5 (SATA 6Gb/s-connectoren)
- 4.7.6 M2A_CPU(Opmerking 1)/M2P_SB(Opmerking 2) (M.2 Socket 3-connectoren)
- 4.7.7 F_AUDIO (Frontpaneel-audioheader)
- 4.7.8 F_PANEL (Frontpaneelheader)
- 4.7.9 SPEAKER (Speakerheader)
- 4.7.10 F_U32G1 (USB 3.2 Gen 1-header)
- 4.7.11 F_U32CG1 (USB Type-C-header met USB 3.2 Gen 1-ondersteuning)
- 4.7.12 F_USB1 (USB 2.0/1.1-header)
- 4.7.13 CI (Chassis Intrusion-header)
- 4.7.14 CLR_CMOS (Clear CMOS-jumper)
- 4.7.15 BAT (Batterij)
- 5 BIOS-instellingen
- 6 Intel Optane geheugen en opslagbeheer installeren
- 7 Installatie van drivers
- 8 Referenties
- 9 Download handleiding
- 10 In andere talen

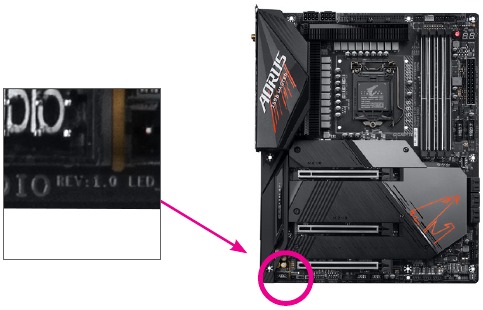

De revisie van uw moederbord identificeren
Het revisienummer op uw moederbord ziet er zo uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord-BIOS of stuurprogramma's bijwerkt, of wanneer u op zoek bent naar technische informatie.
Voorbeeld:

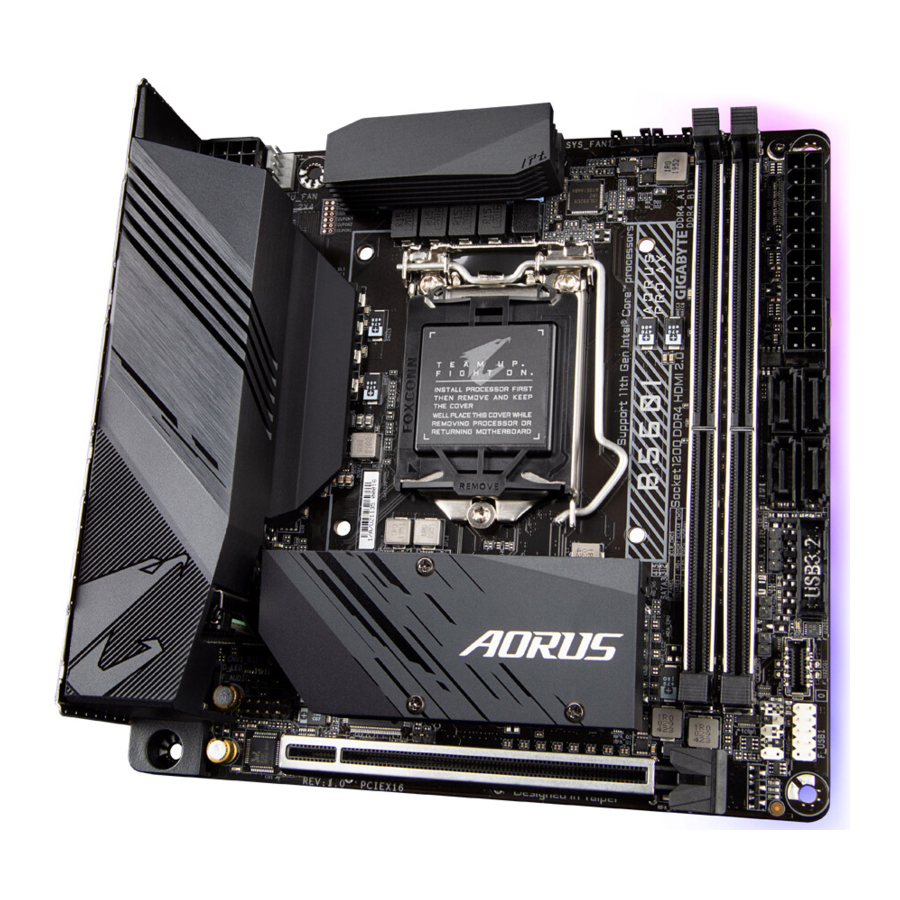

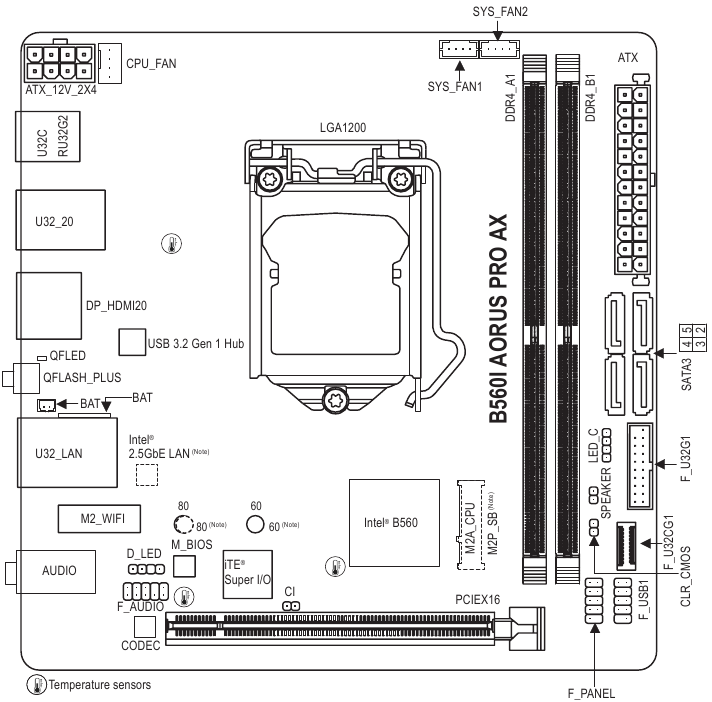

B560I AORUS PRO AX Moederbordindeling
Inhoud van de doos
- B560I AORUS PRO AX-moederbord
- Gebruikershandleiding
- Moederbord driver disc
- Eén RGB LED-strip verlengkabel
- Twee SATA-kabels
- M.2-schroef/schroeven/M.2-afstandhouder/afstandhouders
- Eén antenne
- Twee verlengkabels voor ventilatorheaders
* De bovenstaande inhoud van de doos is slechts ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt.
De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.
(Opmerking) De connector/chip bevindt zich aan de achterkant van het moederbord.

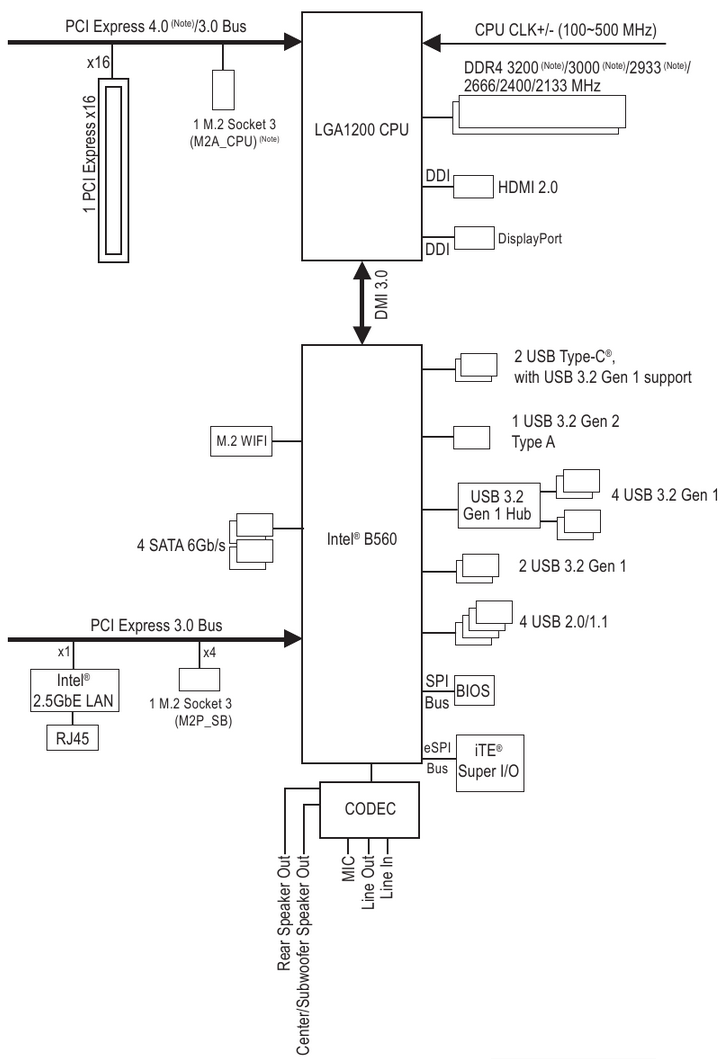

B560I AORUS PRO AX Moederbordblokdiagram
(Opmerking) Daadwerkelijke ondersteuning kan variëren per CPU.
Hardware-installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:
- Zorg er vóór de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek vóór de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, moet u ervoor zorgen dat ze goed en veilig zijn aangesloten.
- Vermijd het aanraken van metalen draden of connectoren bij het hanteren van het moederbord.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
- Plaats het moederbord vóór de installatie op een antistatische pad of in een elektrostatische afschermingscontainer.
- Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
- Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing zijn geplaatst.
- Plaats het computersysteem niet op een oneffen ondergrond.
- Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en tot lichamelijk letsel bij de gebruiker.
- Als u niet zeker bent over installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
- Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
| CPU |
|
| Chipset |
|
| Geheugen |
|
| Onboard graphics |
|
| Audio |
|
| LAN |
|
| Draadloze communicatiemodule |
|
| Uitbreidingsslots |
|
| Opslaginterface |
|
| USB |
|
| Interne connectoren |
|
| Connectoren achterpaneel |
|
| I/O-controller |
|
| Hardwaremonitor |
|
| BIOS |
|
| Unieke functies |
|
| Gebundelde software |
|
| Besturingssysteem |
|
| Vormfactor |
|
(Opmerking) Alleen ondersteund door 11e generatie processors.
* GIGABYTE behoudt zich het recht voor om wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie zonder voorafgaande kennisgeving.
Ga naar de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules, SSD's en M.2-apparaten.
Ga naar de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
De CPU installeren
Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:
- Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
- Zoek de pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
- Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
- Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
- Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

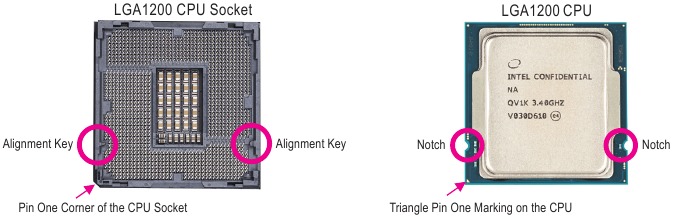

De CPU installeren
Zoek de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.
Verwijder de CPU-socketcover niet voordat u de CPU plaatst. Deze kan tijdens het opnieuw inschakelen van de hendel automatisch van de laadplaat springen nadat u de CPU hebt geplaatst.
Het geheugen installeren
Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.
Dual Channel geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Door de Dual Channel geheugenmodus in te schakelen, wordt de originele geheugenbandbreedte verdubbeld.
De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:
- Kanaal A: DDR4_A1
- Kanaal B: DDR4_B1
Bezoek de website van GIGABYTE voor meer informatie over de hardware-installatie.
Vanwege CPU-beperkingen dient u de volgende richtlijnen te lezen voordat u het geheugen in de Dual Channel-modus installeert.
- De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
- Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
Aansluitingen op het achterpaneel
- USB 3.2 Gen 2 Type-A-poort (rood)
De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - USB Type-C®-poort
De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - USB 2.0/1.1-poort (Q-Flash Plus-poort)
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus (Opmerking) gebruikt, moet u ervoor zorgen dat u de USB-flashdrive eerst in deze poort steekt. - USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. - USB 3.2 Gen 1-poort
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - DisplayPort
DisplayPort levert digitale beelden en audio van hoge kwaliteit en ondersteunt bidirectionele audiotransmissie. DisplayPort kan HDCP 2.3-mechanismen voor inhoudsbescherming ondersteunen. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten. Opmerking: De DisplayPort-technologie kan een maximale resolutie van 4096x2304@60 Hz ondersteunen, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor. - HDMI-poort
![]()
De HDMI-poort ondersteunt HDCP 2.3 en Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/16 bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
![informatie]()
Na het installeren van het HDMI/DisplayPort-apparaat, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op HDMI/DisplayPort. (De naam van het item kan verschillen, afhankelijk van uw besturingssysteem.)
(Opmerking) Ga naar de webpagina "Unieke functies" van de website van GIGABYTE om de Q-Flash Plus-functie in te schakelen. - Q-Flash Plus-knop(Opmerking)
Met Q-Flash Plus kunt u het BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla het nieuwste BIOS op een USB-stick op en sluit deze aan op de Q-Flash Plus-poort. Vervolgens kunt u het BIOS automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken. De QFLED knippert wanneer de BIOS-matching- en flashactiviteiten beginnen en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid. - RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 2,5 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
![]()
Verbindings-/snelheids-LED:
Activiteits-LED:Status Beschrijving Groen 2,5 Gbps datasnelheid Oranje 1 Gbps datasnelheid Uit 100 Mbps datasnelheid Status Beschrijving Knipperend Gegevensoverdracht of -ontvangst vindt plaats Aan Er vindt geen gegevensoverdracht of -ontvangst plaats - SMA-antenneconnectoren (2T2R)
Gebruik deze connector om een antenne aan te sluiten.
![informatie]()
Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct voor een betere signaalontvangst. - Line In/Achterluidspreker uit
De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optische drive, walkman, enz. - Line Out/Voorluidspreker uit
De line-out-aansluiting. Deze aansluiting ondersteunt audioversterkingsfunctie. Voor een betere geluidskwaliteit wordt aanbevolen om uw hoofdtelefoon/luidspreker op deze aansluiting aan te sluiten (de werkelijke effecten kunnen variëren afhankelijk van het gebruikte apparaat). - Mic In/Center/Subwoofer-luidspreker uit
De microfooningang.
Audio-aansluitingconfiguraties:
| Aansluiting | Koptelefoon/2-kanaals | 4-kanaals | 5.1-kanaals | 7.1-kanaals |
| ✓ | ✓ | ✓ | |
| ✓ | ✓ | ✓ | ✓ |
| ✓ | ✓ | ||
| Line Out/Zijluidspreker uit voorpaneel | ✓ |
- U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware.
- Om 7.1-kanaals audio te configureren, moet u de audiosoftware openen en Apparaat geavanceerde instellingen > Afspeelapparaat selecteren om eerst de standaardinstelling te wijzigen.
- Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.
(Opmerking) Ga naar de webpagina "Unieke functies" van de website van GIGABYTE om de Q-Flash Plus-functie in te schakelen.
Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

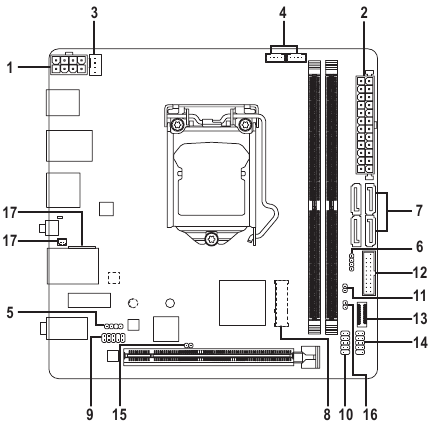

Interne aansluitingen
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN1/2
- D_LED
- LED_C
- SATA3 2/3/4/5
- M2A_CPU/M2P_SB(Opmerking)
- F_AUDIO
- F_PANEL
- SPEAKER
- F_U32G1
- F_U32CG1
- F_USB1
- CI
- CLR_CMOS
- BAT
(Opmerking) De M2P_SB-connector bevindt zich aan de achterkant van het moederbord.
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de kabel van het apparaat stevig is bevestigd aan de connector op het moederbord.
ATX_12V_2X4/ATX (2x4 12V-voedingsconnector en 2x12-hoofdvoedingsconnector)
Door het gebruik van de voedingsconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en of alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector.
De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.
ATX_12V_2X4
| Pin-nr. | Definitie |
| 1 | GND (alleen voor 2x4-pins 12V) |
| 2 | GND (alleen voor 2x4-pins 12V) |
| 3 | GND |
| 4 | GND |
| 5 | +12V (alleen voor 2x4-pins 12V) |
| 6 | +12V (alleen voor 2x4-pins 12V) |
| 7 | +12V |
| 8 | +12V |
ATX
| Pin-nr. | Definitie |
| 1 | 3.3V |
| 2 | 3.3V |
| 3 | GND |
| 4 | +5V |
| 5 | GND |
| 6 | +5V |
| 7 | GND |
| 8 | Power Good |
| 9 | 5VSB (stand-by +5V) |
| 10 | +12V |
| 11 | +12V (alleen voor 2x12-pins ATX) |
| 12 | 3.3V (alleen voor 2x12-pins ATX) |
| 13 | 3.3V |
| 14 | -12V |
| 15 | GND |
| 16 | PS_ON (soft aan/uit) |
| 17 | GND |
| 18 | GND |
| 19 | GND |
| 20 | NC |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V (alleen voor 2x12-pins ATX) |
| 24 | GND (alleen voor 2x12-pins ATX) |
CPU_FAN/SYS_FAN1/2 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insertieontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardedraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
| Pin-nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Detectie |
| 4 | PWM-snelheidsregeling |
| Connector | CPU_FAN | SYS_FAN1/2 |
| Maximale stroom | 2A | 2A |
| Maximaal vermogen | 24W | 24W |
- Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
- Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.
D_LED (adresseerbare LED-stripheader)
De header kan worden gebruikt om een standaard 5050 adresseerbare LED-strip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 LED's.
| Pin-nr. | Definitie |
| 1 | V (5V) |
| 2 | Gegevens |
| 3 | Geen pin |
| 4 | GND |
Sluit uw adresseerbare LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 van de adresseerbare LED-stripheader. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
LED_C (RGB LED-stripheader)
De header kan worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
| Pin-nr. | Definitie |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Sluit het ene uiteinde van de RGB LED-stripverlengkabel aan op de header en het andere uiteinde op uw RGB LED-strip. De zwarte draad (gemarkeerd met een driehoek op de stekker) van de verlengkabel moet worden aangesloten op Pin 1 (12V) van deze header. De 12V-pin (gemarkeerd met een pijl) aan het andere uiteinde van de verlengkabel moet worden uitgelijnd met de 12V van de LED-strip. Wees voorzichtig met de aansluitrichting van de LED-strip; een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
Voor informatie over het in- en uitschakelen van de lampen van de LED-strip gaat u naar de webpagina "Unieke functies" van de website van GIGABYTE.
Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
SATA3 2/3/4/5 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat.
| Pin-nr. | Definitie |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Om hot-plugging voor de SATA-poorten in te schakelen, raadpleegt u "BIOS Setup", "Settings\IO Ports\ SATA And RST Configuration" voor meer informatie.
M2A_CPU(Opmerking 1)/M2P_SB(Opmerking 2) (M.2 Socket 3-connectoren)
De M.2-connector ondersteunt M.2 SATA SSD's of M.2 PCIe SSD's.
Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
Stap 1:
Zoek de M.2-connector waar u de M.2 SSD gaat installeren, gebruik een schroevendraaier om de schroef op het koellichaam los te draaien en verwijder vervolgens het koellichaam (alleen de M2A_CPU-connector heeft het koellichaam). Verwijder de beschermfolie van de thermische pad op de M.2-connector.
Stap 2:
Zoek het juiste montagegat op basis van de lengte van uw M.2 SSD-schijf. Verplaats indien nodig de afstandhouder naar het gewenste montagegat. Plaats de M.2 SSD onder een hoek in de M.2-connector.
Stap 3:
Druk de M.2 SSD omlaag en gebruik vervolgens de meegeleverde schroef om deze in de connector vast te zetten. Plaats het koellichaam terug en zet het vast aan het originele gat. Verwijder de beschermfolie van de onderkant van het koellichaam voordat u het koellichaam terugplaatst.
(Opmerking 1) Alleen ondersteund door 11e generatie processors.
(Opmerking 2) De M2P_SB-connector bevindt zich aan de achterkant van het moederbord.
F_AUDIO (Frontpaneel-audioheader)
De frontpaneel-audioheader ondersteunt High Definition audio (HD). U kunt de audiomodule van het frontpaneel van uw behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet werkt of zelfs beschadigd raakt.
| Pin nr. | Definitie |
| 1 | MIC2_L |
| 2 | GND |
| 3 | MIC2_R |
| 4 | NC |
| 5 | LINE2_R |
| 6 | Sense |
| 7 | FAUDIO_JD |
| 8 | Geen pin |
| 9 | LINE2_L |
| 10 | Sense |
Sommige behuizingen hebben een frontpaneel-audiomodule met gescheiden connectoren op elke draad in plaats van één enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de frontpaneel-audiomodule met verschillende draadtoewijzingen.
F_PANEL (Frontpaneelheader)
Sluit de aan/uit-schakelaar, de resetknop en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
- PLED (Power-LED):
Systeemstatus LED S0 Aan S3/S4/S5 Uit
Wordt aangesloten op de stroomstatusindicator op het frontpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem zich in de slaapstand S3/S4 bevindt of is uitgeschakeld (S5).
- PW (Aan/uit-schakelaar):
Wordt aangesloten op de aan/uit-schakelaar op het frontpaneel van de behuizing. U kunt configureren hoe u uw systeem uitschakelt met behulp van de aan/uit-schakelaar (raadpleeg "BIOS-instellingen", "Instellingen\Platform Power" voor meer informatie). - HD (Harde-schijfactiviteit-LED):
Wordt aangesloten op de harde-schijfactiviteit-LED op het frontpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft. - RES (Resetknop):
Wordt aangesloten op de resetknop op het frontpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren. - NC: Geen verbinding.
![informatie]()
Het ontwerp van het frontpaneel kan per behuizing verschillen. Een frontpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een resetknop, een aan/uit-LED, een harde-schijfactiviteit-LED, enz. Wanneer u de frontpaneelmodule van uw behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.
SPEAKER (Speakerheader)
Het systeem meldt de opstartstatus van het systeem door een pieptoon te laten horen. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem. Deze header kan ook audio-uitvoer leveren in het besturingssysteem.
| Pin nr. | Definitie |
| 1 | SPK+ |
| 2 | SPK- |
F_U32G1 (USB 3.2 Gen 1-header)
De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aankoop van het optionele 3,5-inch frontpaneel dat twee USB 3.2 Gen 1-poorten biedt.
| Pin nr. | Definitie |
| 1 | VBUS |
| 2 | SSRX1- |
| 3 | SSRX1+ |
| 4 | GND |
| 5 | SSTX1- |
| 6 | SSTX1+ |
| 7 | GND |
| 8 | D1- |
| 9 | D1+ |
| 10 | NC |
| 11 | D2+ |
| 12 | D2- |
| 13 | GND |
| 14 | SSTX2+ |
| 15 | SSTX2- |
| 16 | GND |
| 17 | SSRX2+ |
| 18 | SSRX2- |
| 19 | VBUS |
| 20 | Geen pin |
F_U32CG1 (USB Type-C®-header met USB 3.2 Gen 1-ondersteuning)
De header voldoet aan de USB 3.2 Gen 1-specificatie en kan één USB-poort leveren.
| Pin nr. | Definitie |
| 1 | VBUS |
| 2 | TX1+ |
| 3 | TX1- |
| 4 | GND |
| 5 | RX1+ |
| 6 | RX1- |
| 7 | VBUS |
| 8 | CC1 |
| 9 | SBU1 |
| 10 | SBU2 |
| 11 | VBUS |
| 12 | TX2+ |
| 13 | TX2- |
| 14 | GND |
| 15 | RX2+ |
| 16 | RX2- |
| 17 | GND |
| 18 | D- |
| 19 | D+ |
| 20 | CC2 |
F_USB1 (USB 2.0/1.1-header)
De header voldoet aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele USB-beugel.
| Pin nr. | Definitie |
| 1 | Stroom (5V) |
| 2 | Stroom (5V) |
| 3 | USB DX- |
| 4 | USB DY- |
| 5 | USB DX+ |
| 6 | USB DY+ |
| 7 | GND |
| 8 | GND |
| 9 | Geen pin |
| 10 | NC |
- Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-header.
- Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.
CI (Chassis Intrusion-header)
Dit moederbord biedt een functie voor chassisdetectie die detecteert of de chassisbehuizing is verwijderd. Deze functie vereist een chassis met een ontwerp voor chassisintrusiondetectie.
| Pin nr. | Definitie |
| 1 | Signaal |
| 2 | GND |
CLR_CMOS (Clear CMOS-jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.
Open: Normaal
Kort: CMOS-waarden wissen
- Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
- Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (raadpleeg "BIOS Setup" voor BIOS-configuraties).
BAT (Batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te behouden wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet correct of kunnen ze verloren gaan.
| Pinnr. | Definitie |
| 1 (+) | RTC-voeding |
| 2 (-) | GND |
U kunt de CMOS-waarden wissen door de batterij te verwijderen:
- Schakel uw computer uit en trek de stekker uit het stopcontact.
- Koppel de batterijkabel los van de batterijkabelheader en wacht een minuut.
- Sluit de batterijkabel aan.
- Steek de stekker in het stopcontact en start uw computer opnieuw op.
- Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
- Vervang de batterij door een gelijkwaardige. Er kunnen schade aan uw apparaten ontstaan als de batterij wordt vervangen door een onjuist model.
- Neem contact op met de plaats van aankoop of een plaatselijke dealer als u de batterij niet zelf kunt vervangen of onzeker bent over het batterijmodel.
- Gebruikte batterijen moeten worden behandeld in overeenstemming met de plaatselijke milieuvoorschriften.
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker basisconfiguratie-instellingen kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u tijdens de POST op de <Delete>-toets wanneer de stroom wordt ingeschakeld.
Gebruik GIGABYTE Q-Flash of het @BIOS-hulpprogramma om de BIOS te upgraden.
- Met Q-Flash kan de gebruiker snel en eenvoudig de BIOS upgraden of back-uppen zonder het besturingssysteem te openen.
- @BIOS is een Windows-hulpprogramma dat de nieuwste versie van de BIOS op internet zoekt en downloadt en de BIOS bijwerkt.
- Omdat het flashen van de BIOS potentieel riskant is, raden we u aan de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Om de BIOS te flashen, doe dit met de nodige voorzichtigheid. Onvoldoende BIOS-flashing kan leiden tot systeemfout.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)

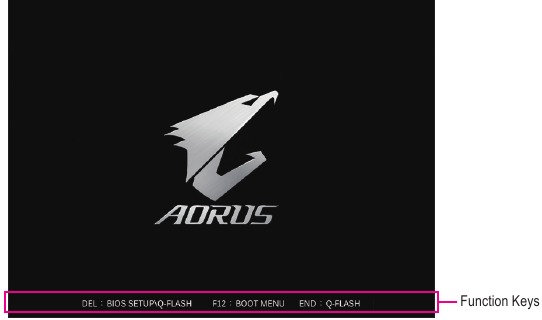

Opstartscherm
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
Er zijn twee verschillende BIOS-modi, zoals hieronder, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. Met de Easy Mode kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de Easy Mode kunt u uw muis gebruiken om door configuratie-items te navigeren. De Advanced Mode biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.
- Wanneer het systeem niet zo stabiel is als normaal, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardinstellingen.
- De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen verschillen per BIOS-versie.

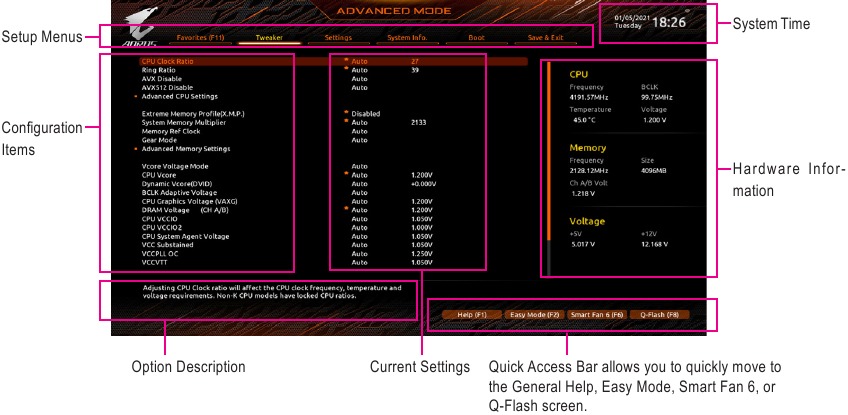

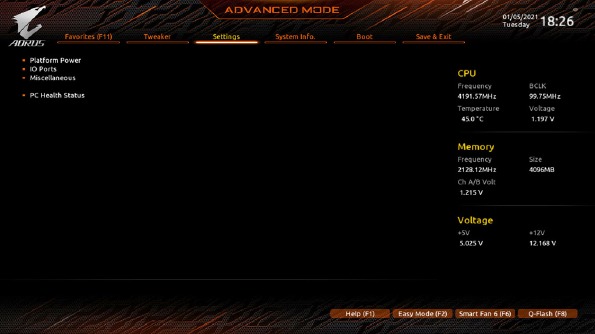

Het hoofdmenu
Functietoetsen in de Geavanceerde modus
| <←><→> | Verplaats de selectiebalk om een instellingenmenu te selecteren |
| <↑><↓> | Verplaats de selectiebalk om een configuratie-item in een menu te selecteren |
| <Enter>/Dubbelklikken | Voer een opdracht uit of open een menu |
| <+>/<Page Up> | Verhoog de numerieke waarde of breng wijzigingen aan |
| <->/<Page Down> | Verlaag de numerieke waarde of breng wijzigingen aan |
| <F1> | Toon beschrijvingen van de functietoetsen |
| <F2> | Schakel over naar de Easy Mode |
| <F3> | Sla de huidige BIOS-instellingen op in een profiel |
| <F4> | Laad de BIOS-instellingen uit een eerder gemaakt profiel |
| <F5> | Herstel de vorige BIOS-instellingen voor de huidige submenu's |
| <F6> | Geef het Smart Fan 6-scherm weer |
| <F7> | Laad de geoptimaliseerde standaard BIOS-instellingen voor de huidige submenu's |
| <F8> | Open het Q-Flash-hulpprogramma |
| <F10> | Sla alle wijzigingen op en verlaat het BIOS-instellingenprogramma |
| <F11> | Schakel over naar het submenu Favorieten |
| <F12> | Leg het huidige scherm vast als een afbeelding en sla het op uw USB-stick op |
| <Insert> | Voeg een favoriete optie toe of verwijder deze |
| <Ctrl>+<S> | Toon informatie over het geïnstalleerde geheugen |
| <Esc> | Hoofdmenu: Verlaat het BIOS-instellingenprogramma Submenu's: Verlaat het huidige submenu |

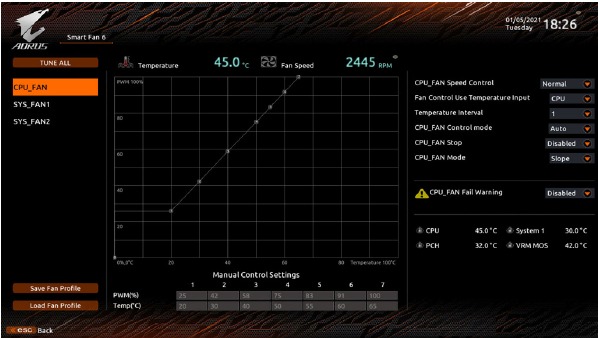

Smart Fan 6
Gebruik de functietoets <F6> om snel naar dit scherm te schakelen. Op dit scherm kunt u ventilatorsnelheidgerelateerde instellingen configureren voor elke ventilatorheader of uw systeem-/CPU-temperatuur controleren.
- TUNE ALL
Hiermee kunt u de huidige instellingen toepassen op alle ventilatorheaders. - Temperatuur
Geeft de huidige temperatuur van het geselecteerde doelgebied weer. - Ventilatorsnelheid
Geeft de huidige ventilatorsnelheden weer. - Debiet
Geeft het debiet van uw waterkoelsysteem weer. Druk op <Enter> op Fan Speed (Ventilatorsnelheid) om naar deze functie te schakelen. - Fan Speed Control (Ventilatorsnelheidregeling)
Hiermee kunt u bepalen of u de ventilatorsnelheidregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.- Normal
Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard) - Silent
Hiermee kan de ventilator op lage snelheid draaien. - Manual
Hiermee kunt u de curveknooppunten slepen om de ventilatorsnelheid aan te passen. Of u kunt de functie EZ Tuning gebruiken. Nadat u de knooppuntpositie hebt aangepast, drukt u op Apply (Toepassen) om de helling van de curve automatisch te berekenen. - Full Speed
Hiermee kan de ventilator op volle snelheid draaien.
- Normal
- Fan Control Use Temperature Input (Ventilatorregeling Gebruik Temperatuurinvoer)
Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidregeling. - Temperature Interval (Temperatuurinterval)
Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidverandering. - FAN Control Mode (Ventilatorregelmodus)
- Auto
Laat de BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelmodus in. (Standaard) - Voltage
De spanningsmodus wordt aanbevolen voor een 3-pins ventilator. - PWM
De PWM-modus wordt aanbevolen voor een 4-pins ventilator.
- Auto
- FAN Stop (Ventilatorstop)
Schakelt de ventilatorstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator stopt met werken wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld) - FAN Mode (Ventilatormodus)
Hiermee kunt u de bedrijfsmodus voor de ventilator instellen.- Slope (Helling)
Past de ventilatorsnelheid lineair aan op basis van de temperatuur. (Standaard) - Stair (Trap)
Past de ventilatorsnelheid stapsgewijs aan op basis van de temperatuur.
- Slope (Helling)
- FAN Fail Warning (Ventilatorfoutwaarschuwing)
Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of defect is. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld) - Save Fan Profile (Ventilatorprofiel opslaan)
Met deze functie kunt u de huidige instellingen opslaan in een profiel. U kunt het profiel opslaan in de BIOS of Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op uw opslagapparaat op te slaan. - Load Fan Profile (Ventilatorprofiel laden)
Met deze functie kunt u een eerder opgeslagen BIOS-profiel laden zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om een profiel van uw opslagapparaat te laden.

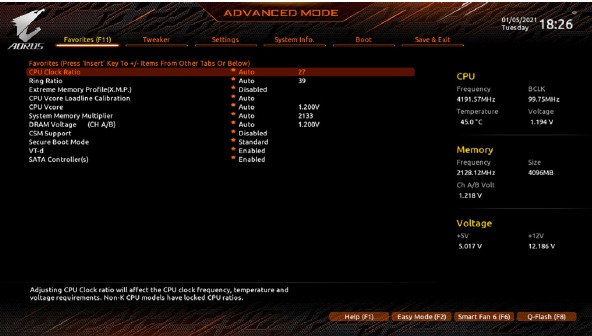

Favorieten (F11)
Stel uw veelgebruikte opties in als uw favorieten en gebruik de <F11>-toets om snel over te schakelen naar de pagina waar al uw favoriete opties zich bevinden. Om een favoriete optie toe te voegen of te verwijderen, gaat u naar de oorspronkelijke pagina en drukt u op <Insert> op de optie. De optie is gemarkeerd met een sterretje als deze is ingesteld als "favoriet".

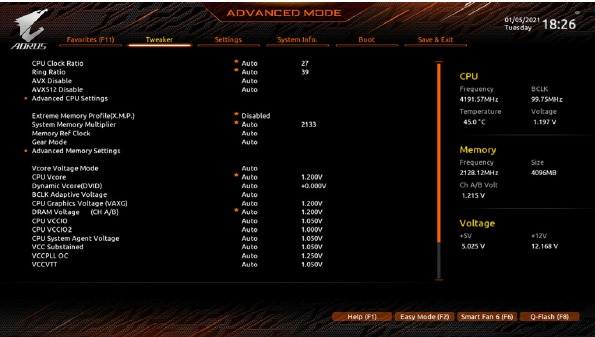

Tweaker
Of het systeem stabiel zal werken met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Het onjuist uitvoeren van overklokken/overspanningen kan leiden tot schade aan de CPU, chipset of het geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, wist u de CMOS-waarden en stelt u het bord terug naar de standaardwaarden.)
- CPU Clock Ratio
Hiermee kunt u de kloksnelheid voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. - Ring Ratio
Hiermee kunt u de CPU Uncore-verhouding instellen. Het instelbare bereik is afhankelijk van de gebruikte CPU. (Standaard: Auto) - IGP Ratio(Opmerking 1)
Hiermee kunt u de grafische verhouding instellen. (Standaard: Auto) - AVX Disable(Opmerking 1)
Hiermee kunt u de AVX-instructiesets uitschakelen op een CPU die AVX ondersteunt. (Standaard: Auto) - AVX512 Disable(Opmerking 1)
Hiermee kunt u de AVX-512-instructiesets uitschakelen op een CPU die AVX-512 ondersteunt. (Standaard: Auto)
Geavanceerde CPU-instellingen
- Core Fused Max Core Ratio(Opmerking 1)
Geeft de hoogste frequentie van elke core weer. - CPU Over Temperature Protection (Opmerking 1)
Hiermee kunt u de TJ Max offset-waarde nauwkeurig afstemmen. (Standaard: Auto) - FCLK Frequency for Early Power On (Opmerking 1)
Hiermee kunt u de FCLK-frequentie instellen. Opties zijn: Normal(800Mhz), 1GHz, 400MHz. (Standaard: 1GHz) - Hyper-Threading Technology
Hiermee kunt u bepalen of u multi-threadingtechnologie wilt inschakelen bij gebruik van een Intel® CPU die deze functie ondersteunt. Deze functie werkt alleen voor besturingssystemen die de modus voor meerdere processors ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - No. of CPU Cores Enabled
Hiermee kunt u het aantal CPU-cores selecteren dat moet worden ingeschakeld in een Intel® multi-core CPU (het aantal CPU-cores kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Opmerking 1)
Schakelt Intel® Speed Shift Technology in of uit. Door deze functie in te schakelen, kan de processor zijn werkfrequentie sneller verhogen en wordt de responsiviteit van het systeem verbeterd. (Standaard: Ingeschakeld) - CPU Thermal Monitor (Opmerking 1)
Schakelt de Intel® Thermal Monitor-functie in of uit, een CPU-oververhittingsbeveiligingsfunctie. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd wanneer de CPU oververhit raakt. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Ring to Core offset (Down Bin)
Hiermee kunt u bepalen of u de CPU Ring-verhouding auto-down-functie wilt uitschakelen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - CPU EIST Function (Opmerking 1)
Schakelt Enhanced Intel® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan Intel® EIST-technologie de CPU-spanning en kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Race To Halt (RTH) (Opmerking 1)/Energy Efficient Turbo (Opmerking 1)
Schakelt de CPU-energiebesparende gerelateerde instellingen in of uit. (Standaard: Auto) - Intel(R) Turbo Boost Technology (Opmerking 1)
Hiermee kunt u bepalen of u de Intel® CPU Turbo Boost-technologie wilt inschakelen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Intel(R) Turbo Boost Max Technology 3.0 (Opmerking 1)
Schakelt Intel® Turbo Boost Max Technology 3.0 in of uit. Intel® Turbo Boost Max Technology 3.0 stelt het systeem in staat om de best presterende core van de processor te identificeren en stelt u in staat om de meest kritieke workloads er handmatig naartoe te leiden. U kunt zelfs de frequentie van elke core individueel aanpassen voor prestatieoptimalisatie. (Standaard: Ingeschakeld) - CPU Flex Ratio Override
Schakelt de CPU Flex Ratio in of uit. De maximale CPU-kloksnelheid is gebaseerd op de CPU Flex Ratio Settings-waarde als CPU Clock Ratio is ingesteld op Auto. (Standaard: Uitgeschakeld) - CPU Flex Ratio Settings
Hiermee kunt u de CPU Flex Ratio instellen. Het instelbare bereik kan per CPU verschillen. - Frequency Clipping TVB (Opmerking 1)
Hiermee kunt u automatische CPU-frequentieverlaging inschakelen of uitschakelen die is geïnitieerd door Thermal Velocity Boost. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Voltage reduction initiated TVB (Opmerking 1)
Hiermee kunt u automatische CPU-spanningsverlaging inschakelen of uitschakelen die is geïnitieerd door Thermal Velocity Boost. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Active Turbo Ratios
- Turbo Ratio (Core Active)
Hiermee kunt u de CPU Turbo-verhoudingen instellen voor actieve cores. Auto stelt de CPU Turbo-verhoudingen in volgens de CPU-specificaties. Dit item kan alleen worden geconfigureerd als Active Turbo Ratios is ingesteld op Manual. (Standaard: Auto)
Per Core HT Disable Setting
- HT Disable(Opmerking 1)
Hiermee kunt u bepalen of u de HT-functie voor elke CPU-core wilt uitschakelen. Dit item kan alleen worden geconfigureerd als Per Core HT Disable Setting is ingesteld op Manual. (Standaard: Uitgeschakeld)
C-States Control
- CPU Enhanced Halt (C1E)
Schakelt de Intel® CPU Enhanced Halt (C1E)-functie in of uit, een CPU-energiebesparende functie in de systeemhalt-status. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemhalt-status om het stroomverbruik te verminderen. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States is ingeschakeld. (Standaard: Auto) - C3 State Support (Opmerking 1)
Hiermee kunt u bepalen of de CPU in de C3-modus mag gaan in de systeemhalt-status. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemhalt-status om het stroomverbruik te verminderen. De C3-status is een meer verbeterde energiebesparende status dan C1. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States is ingeschakeld. (Standaard: Auto) - C6/C7 State Support
Hiermee kunt u bepalen of de CPU in de C6/C7-modus mag gaan in de systeemhalt-status. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemhalt-status om het stroomverbruik te verminderen. De C6/C7-status is een meer verbeterde energiebesparende status dan C3. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto) - C8 State Support (Opmerking 1)
Hiermee kunt u bepalen of de CPU in de C8-modus mag gaan in de systeemhalt-status. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemhalt-status om het stroomverbruik te verminderen. De C8-status is een meer verbeterde energiebesparende status dan C6/C7. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto) - C10 State Support (Opmerking 1)
Hiermee kunt u bepalen of de CPU in de C10-modus mag gaan in de systeemhalt-status. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemhalt-status om het stroomverbruik te verminderen. De C10-status is een meer verbeterde energiebesparende status dan C8. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto) - Package C State Limit (Opmerking 1)
Hiermee kunt u de C-statuslimiet voor de processor opgeven. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto) - CPU Power Performance (Opmerking 1)
Hiermee kunt u bepalen of u de CPU-prestaties wilt verhogen. (Standaard: Auto)
Turbo Power Limits
Hiermee kunt u een vermogenslimiet instellen voor de CPU Turbo-modus. Wanneer het CPU-stroomverbruik de opgegeven vermogenslimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om het vermogen te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto)
- Power Limit TDP (Watts) / Power Limit Time
Hiermee kunt u de vermogenslimiet instellen voor de CPU/het platform/het geheugen in de Turbo-modus en hoe lang het duurt om op de opgegeven vermogenslimiet te werken. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. Dit item kan alleen worden geconfigureerd als Turbo Power Limits is ingesteld op Enabled. (Standaard: Auto) - Core Current Limit (Amps)
Hiermee kunt u een stroomlimiet instellen voor de CPU Turbo-modus. Wanneer de CPU-stroom de opgegeven stroomlimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om de stroom te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. Dit item kan alleen worden geconfigureerd als Turbo Power Limits is ingesteld op Enabled. (Standaard: Auto)
Turbo Per Core Limit Control (Opmerking 1)
Hiermee kunt u elke CPU-corelimiet afzonderlijk regelen. (Standaard: Auto)
- Extreme Memory Profile (X.M.P.)(Opmerking 2)
Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.- Disabled
Schakelt deze functie uit. (Standaard) - Profile1
Gebruikt profiel 1-instellingen. - Profile2(Opmerking 2)
Gebruikt profiel 2-instellingen.
- Disabled
- System Memory Multiplier
Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen-SPD-gegevens. (Standaard: Auto) - Memory Ref Clock
Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto) - Memory Odd Ratio (100/133 or 200/266) (Opmerking 2)
Enabled zorgt ervoor dat Qclk op een oneven frequentie draait. (Standaard: Auto) - Gear Mode (Opmerking 2)
Hiermee kunt u het maximale OC-frequentiepotentieel verbeteren. (Standaard: Auto)
Geavanceerde geheugeninstellingen
- Memory Multiplier Tweaker
Biedt verschillende niveaus van automatische geheugenafstemming. (Standaard: Auto) - Channel Interleaving
Schakelt geheugenkanaalinterleaving in of uit. Enabled zorgt ervoor dat het systeem tegelijkertijd toegang heeft tot verschillende kanalen van het geheugen om de geheugenprestaties en -stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Rank Interleaving
Schakelt geheugenranginterleaving in of uit. Enabled zorgt ervoor dat het systeem tegelijkertijd toegang heeft tot verschillende rangen van het geheugen om de geheugenprestaties en -stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - Memory Boot Mode
Biedt methoden voor geheugendetectie en -training.- Auto
Laat het BIOS deze instelling automatisch configureren. (Standaard) - Normal
Het BIOS voert automatisch geheugentraining uit. Houd er rekening mee dat als het systeem instabiel of niet-opstartbaar wordt, u de CMOS-waarden kunt wissen en het bord kunt terugzetten naar de standaardwaarden. (Raadpleeg de inleidingen van de batterij/clear CMOS-jumper in hoofdstuk "Hardware-installatie" voor het wissen van de CMOS-waarden.) - Enable Fast Boot
Sla geheugendetectie en -training over in een aantal specifieke criteria voor sneller opstarten van het geheugen. - Disable Fast Boot
Detecteer en train geheugen bij elke afzonderlijke opstart.
- Auto
- Realtime Memory Timing
Hiermee kunt u de geheugentimings nauwkeurig afstemmen na de BIOS-fase. (Standaard: Auto) - Memory Enhancement Settings
Biedt verschillende instellingen voor het verbeteren van de geheugenprestaties: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density en DDR-4500+. (Standaard: Auto) - Memory Channel Detection Message
Hiermee kunt u bepalen of er een waarschuwingsbericht moet worden weergegeven wanneer het geheugen niet in het optimale geheugenkanaal is geïnstalleerd. (Standaard: Ingeschakeld) - SPD Info
Geeft informatie weer over het geïnstalleerde geheugen.
ƒGeheugenkanalen Timings
Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Deze secties bieden geheugentiminginstellingen. Opmerking: uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
- Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
Met deze items kunt u de CPU Vcore- en geheugenspanningen aanpassen.
ƒ Geavanceerde spanningsinstellingen
Met dit submenu kunt u het Load-Line Calibration-niveau, het overspanningsbeveiligingsniveau en het overstroombeveiligingsniveau configureren.
(Opmerking 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel® CPU's naar de website van Intel.
(Opmerking 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.
Instellingen
Platformvermogen
- Platform Power Management
Schakelt de Active State Power Management-functie (ASPM) in of uit. (Standaard: Uitgeschakeld) - PEG ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PEG-bus. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled. (Standaard: Uitgeschakeld) - PCH ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de chipset. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled. (Standaard: Uitgeschakeld) - DMI ASPM
Hiermee kunt u de ASPM-modus configureren voor zowel de CPU- als de chipsetzijde van de DMI-link. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled. (Standaard: Uitgeschakeld) - ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld)
Opmerking: wanneer dit item is ingesteld op Enabled, is de functie Resume by Alarm niet meer beschikbaar. - Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.- Instant-Off
Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard) - Delay 4 Sec.
Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.
- Instant-Off
- Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
Als deze optie is ingeschakeld, stelt u de datum en tijd als volgt in:- Wake up day: Schakel het systeem in op een specifiek tijdstip op elke dag of op een specifieke dag in een maand.
- Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Opmerking: Vermijd bij gebruik van deze functie onvoldoende afsluiting vanuit het besturingssysteem of verwijdering van de wisselstroom, anders zijn de instellingen mogelijk niet effectief.
- Power Loading
Schakelt dummy load in of uit. Wanneer de voeding een lage belasting heeft, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, stel dit dan in op Enabled. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - RC6 (Render Standby)
Hiermee kunt u bepalen of de ingebouwde grafische kaart in de stand-bymodus moet gaan om het stroomverbruik te verminderen. (Standaard: Ingeschakeld) - AC BACK
Bepaalt de status van het systeem na de terugkeer van de stroom na een wisselstroomuitval.- Memory
Het systeem keert terug naar de laatst bekende actieve status bij de terugkeer van de wisselstroom. - Always On
Het systeem wordt ingeschakeld bij de terugkeer van de wisselstroom. - Always Off
Het systeem blijft uitgeschakeld bij de terugkeer van de wisselstroom. (Standaard)
- Memory
IO-poorten
- Initial Display Output
Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de ingebouwde grafische kaart.- IGFX (Note)
Stelt de ingebouwde grafische kaart in als de eerste weergave. - PCIe 1 Slot
Stelt de grafische kaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
- IGFX (Note)
Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled.
- Internal Graphics
Schakelt de ingebouwde grafische functie in of uit. (Standaard: Auto) - DVMT Pre-Allocated
Hiermee kunt u de grootte van het ingebouwde grafische geheugen instellen. (Standaard: 64M) - DVMT Total Gfx Mem
Hiermee kunt u de DVMT-geheugengrootte van de ingebouwde grafische kaart toewijzen. Opties zijn: 128M, 256M, MAX. (Standaard: 256M) - Aperture Size
Hiermee kunt u de maximale hoeveelheid systeemgeheugen instellen die aan de grafische kaart kan worden toegewezen. Opties zijn: 128MB, 256MB, 512MB, 1024MB en 2048MB. (Standaard: 256MB) - OnBoard LAN Controller
Schakelt de ingebouwde LAN-functie in of uit. (Standaard: Ingeschakeld)
Als u een add-in netwerkkaart van een derde partij wilt installeren in plaats van de ingebouwde LAN te gebruiken, stelt u dit item in op Disabled. - Audio Controller
Schakelt de ingebouwde audiofunctie in of uit. (Standaard: Ingeschakeld)
Als u een add-in audiokaart van een derde partij wilt installeren in plaats van de ingebouwde audio te gebruiken, stelt u dit item in op Disabled. - Above 4G Decoding
Schakelt in of uit dat 64-bits apparaten kunnen worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Instellen op Enabled als er meer dan één geavanceerde grafische kaart is geïnstalleerd en hun stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte 4 GB geheugenadresruimte). (Standaard: Uitgeschakeld) - IOAPIC 24-119 Entries
Schakelt deze functie in of uit. (Standaard: Ingeschakeld)
(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
USB-configuratie
- Legacy USB Support
Hiermee kan een USB-toetsenbord/-muis in MS-DOS worden gebruikt. (Standaard: Ingeschakeld) - XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld) - USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld) - Mass Storage Devices
Geeft een lijst weer van aangesloten USB-opslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
ƒNetwerkstackconfiguratie
- Network Stack
Schakelt het opstarten vanaf het netwerk uit of in om een OS met GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld) - IPv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. - IPv4 HTTP Support
Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. - IPv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. - IPv6 HTTP Support
Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. - PXE boot wait time
Hiermee kunt u configureren hoe lang er moet worden gewacht voordat u op <Esc> kunt drukken om het PXE-opstarten af te breken. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. (Standaard: 0) - Media detect count
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. (Standaard: 1)
NVMe-configuratie
Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.
SATA- en RST-configuratie
- SATA Controller(s)
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld) - SATA Mode Selection
Schakelt Optane in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd, of configureert de SATA-controllers in de AHCI-modus.- Intel RST Premium With Intel Optane System Acceleration
Schakelt Optane in voor de SATA-controller. - AHCI
Configureert de SATA-controllers in de AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)
- Intel RST Premium With Intel Optane System Acceleration
- Aggressive LPM Support
Schakelt de energiebesparingsfunctie, ALPM (Aggressive Link Power Management), in of uit voor de Chipset SATA-controllers. (Standaard: Uitgeschakeld) - Port 2/3/4/5
Schakelt elke SATA-poort in of uit. (Standaard: Ingeschakeld) - SATA Port 2/3/4/5 DevSlp
Hiermee kunt u bepalen of het aangesloten SATA-apparaat in de slaapstand mag gaan. (Standaard: Uitgeschakeld) - Hot plug
Schakelt de hot-plug-mogelijkheid voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld) - Configured as eSATA
Schakelt ondersteuning voor externe SATA-apparaten in of uit.
Intel(R) Ethernet-controller
Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.
ƒDiversen
- LEDs in System Power On State
Hiermee kunt u de LED-verlichting van het moederbord in- of uitschakelen wanneer het systeem is ingeschakeld.- Off
Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem is ingeschakeld. - On
Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem is ingeschakeld. (Standaard)
- Off
- LEDs in Sleep, Hibernation, and Soft Off States
Hiermee kunt u de verlichtingsmodus van de LED's van het moederbord instellen in de systeemstatus S3/S4/S5.
Dit item kan worden geconfigureerd als LEDs in System Power On State is ingesteld op On.- Off
Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem de S3/S4/S5-status binnengaat. (Standaard) - On
Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem de S3/S4/S5-status binnengaat.
- Off
- Intel Platform Trust Technology (PTT)
Schakelt Intel® PTT-technologie in of uit. (Standaard: Uitgeschakeld) - 3DMark01 Enhancement
Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld) - CPU PCIe Link Speed
Hiermee kunt u de werkingsmodus van de CPU-gestuurde PCI Express-sleuven instellen op Gen 1, Gen 2, Gen 3 of Gen 4 (Note). De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke sleuf. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - PCH PCIe Link Speed
Hiermee kunt u de werkingsmodus van de Chipset-gestuurde PCI Express-sleuven instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke sleuf. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto) - VT-d
Schakelt Intel® Virtualization Technology for Directed I/O in of uit. (Standaard: Ingeschakeld)
Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit.
ƒPC-gezondheidsstatus
- Reset Case Open Status
- Disabled
Behoudt of wist de record van de vorige status van het binnendringen van de behuizing. (Standaard) - Enabled
Wist de record van de vorige status van het binnendringen van de behuizing en het veld Case Open toont "Nee" bij de volgende opstart.
- Disabled
- Case Open
Geeft de detectiestatus weer van het detectieapparaat voor het binnendringen van de behuizing dat is aangesloten op de CI-header van het moederbord. Als de afdekking van de systeembehuizing is verwijderd, toont dit veld "Ja", anders toont het "Nee". Om de statusrecord van het binnendringen van de behuizing te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op. - CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Geeft de huidige systeemspanningen weer.
(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
Systeeminformatie
Deze sectie biedt informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeemtijd handmatig instellen.
- Access Level
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt de standaardweergave Administrator.) Met het Administrator-niveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. - System Language
Selecteert de standaardtaal die door het BIOS wordt gebruikt. - System Date
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om tussen de velden Maand, Dag en Jaar te schakelen en gebruik de <Page Up> of <Page Down>-toets om de gewenste waarde in te stellen. - System Time
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. 13.00 uur is bijvoorbeeld 13:00:00. Gebruik <Enter> om tussen de velden Uur, Minuut en Seconde te schakelen en gebruik de <Page Up> of <Page Down>-toets om de gewenste waarde in te stellen.
Plug-in apparateninfo
Geeft informatie weer over uw PCI Express- en M.2-apparaten indien geïnstalleerd.
Q-Flash
Hiermee krijgt u toegang tot het Q-Flash-hulpprogramma om het BIOS bij te werken of de huidige BIOS-configuratie te back-uppen.

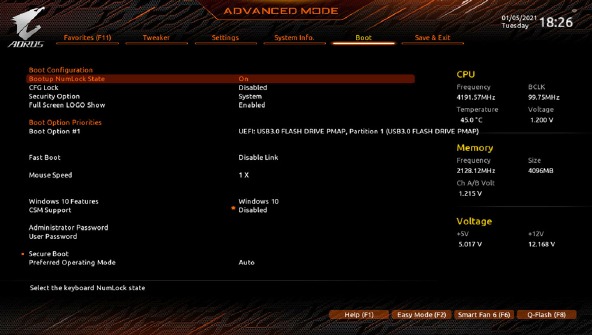

Booten
- Bootup NumLock State
Schakelt de Numlock-functie op het numerieke toetsenblok van het toetsenbord in of uit na de POST. (Standaard: Aan) - CFG Lock
Schakelt de MSR 0xE2-functie in of uit. (Standaard: Uitgeschakeld) - Security Option
Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent. Na het configureren van dit item, stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.- Setup
Een wachtwoord is alleen vereist voor het openen van het BIOS Setup programma. - System
Een wachtwoord is vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup programma. (Standaard)
- Setup
- Full Screen LOGO Show
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld) - Boot Option Priorities
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteert u het optische station dat de Windows 10 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft. - Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Link uitschakelen) - SATA Support
- Last Boot SATA Devices Only
Met uitzondering van de vorige opstartschijf, zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard) - All SATA Devices
Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
- Last Boot SATA Devices Only
Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
- VGA Support
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.- Auto
Schakelt alleen de legacy option ROM in. - EFI Driver
Schakelt de EFI option ROM in. (Standaard)
- Auto
Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
- USB Support
- Disable Link
Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. - Full Initial
Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard) - Partial Initial
Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
- Disable Link
Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.
- NetWork Stack Driver Support
- Disable Link
Schakelt het opstarten vanaf het netwerk uit. (Standaard) - Enabled
Schakelt het opstarten vanaf het netwerk in.
- Disable Link
Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
- Next Boot After AC Power Loss
- Normal Boot
Schakelt normaal opstarten in bij terugkeer van de wisselstroom. (Standaard) - Fast Boot
Behoudt de Fast Boot-instellingen bij terugkeer van de wisselstroom.
- Normal Boot
Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
- Mouse Speed
Hiermee kunt u de bewegingssnelheid van de muiscursor instellen. (Standaard: 1 X) - Windows 10 Features
Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Windows 10) - CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.- Disabled
Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces. (Standaard) - Enabled
Schakelt UEFI CSM in.
- Disabled
- LAN PXE Boot Option ROM
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled. - Storage Boot Option Control
Hiermee kunt u selecteren of de UEFI of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.- Do not launch
Schakelt option ROM uit. - UEFI
Schakelt alleen UEFI option ROM in. - Legacy
Schakelt alleen legacy option ROM in. (Standaard)
- Do not launch
Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.
- Other PCI devices
Hiermee kunt u selecteren of de UEFI of Legacy option ROM voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers moet worden ingeschakeld.- Do not launch
Schakelt option ROM uit. - UEFI
Schakelt alleen UEFI option ROM in. (Standaard) - Legacy
Schakelt alleen legacy option ROM in.
- Do not launch
Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.
- Administrator Password
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. In tegenstelling tot het gebruikerswachtwoord, kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen. - User Password
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u wordt gevraagd om een nieuw wachtwoord, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
OPMERKING: Zorg ervoor dat u eerst het beheerderswachtwoord instelt voordat u het gebruikerswachtwoord instelt.
ƒSecure Boot
Hiermee kunt u Secure Boot in- of uitschakelen en gerelateerde instellingen configureren. Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Disabled.
- Preferred Operating Mode
Hiermee kunt u selecteren of u de Easy-modus of de Advanced-modus wilt openen na het openen van de BIOS Setup. Auto opent de BIOS-modus waar deze de laatste keer was. (Standaard: Auto)

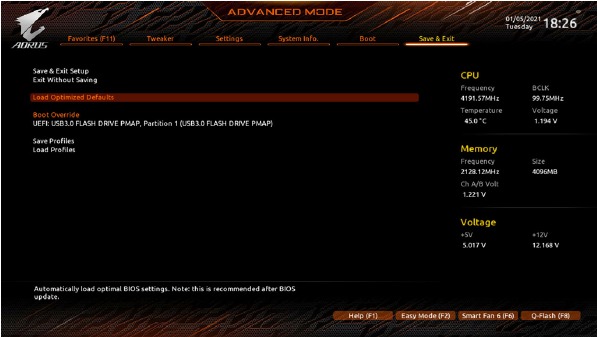

Opslaan & afsluiten
- Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes. Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup programma af. Selecteer No of druk op <Esc> om terug te keren naar het BIOS Setup hoofdmenu. - Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes. Dit sluit de BIOS Setup af zonder de wijzigingen die in de BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No of druk op <Esc> om terug te keren naar het BIOS Setup hoofdmenu. - Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem in een optimale staat te werken. Laad altijd de geoptimaliseerde standaardinstellingen na het updaten van de BIOS of na het wissen van de CMOS-waarden. - Boot Override
Hiermee kunt u een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en opgestart vanaf dat apparaat. - Save Profiles
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1 ~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat. - Load Profiles
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel vanaf uw opslagapparaat in te voeren of het profiel automatisch te laten maken door de BIOS, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).
Intel® Optane™ geheugen en opslagbeheer installeren
Stappen:
- Nadat u het besturingssysteem hebt geopend, plaatst u de driverdisk van het moederbord in uw optische station. Selecteer in het scherm Xpress Install de optie Intel® Rapid Storage Technology om te installeren en volg de instructies op het scherm om de installatie te voltooien. Start het systeem opnieuw op wanneer u klaar bent.
- Nadat u de meegeleverde moederborddrivers hebt geïnstalleerd, zorgt u ervoor dat uw internetverbinding goed werkt. Het systeem installeert de software automatisch vanaf Intel®. Start het systeem opnieuw op nadat de driver is geïnstalleerd.
Een Intel® Optane™ geheugen inschakelen
- Systeemvereisten
- Intel® Optane™ geheugen.
- Het Optane™ geheugen moet minimaal 16 GB capaciteit hebben en een gelijke of kleinere capaciteit hebben dan de te versnellen harde schijf/SSD.
- Het Optane™ geheugen kan niet worden gebruikt om een bestaande RAID-array te versnellen; de versnelde harde schijf/SSD mag niet in een RAID-array worden opgenomen.
- De te versnellen harde schijf/SSD moet een SATA-harde schijf of M.2 SATA SSD zijn.
- De te versnellen harde schijf/SSD kan een systeemstation of een gegevensstation zijn. Het systeemstation moet GPT-geformatteerd zijn en Windows 10 64-bits (of een latere versie) erop geïnstalleerd hebben. Het gegevensstation moet ook GPT-geformatteerd zijn.
- De driverdisk van het moederbord.
- De SATA-controller moet in de modus Intel RST Premium With Intel Optane System Acceleration staan.
- Installatierichtlijnen
- Ga naar Settings\IO Ports\SATA And RST Configuration en zorg ervoor dat RST Control PCIe Storage Devices is ingesteld op Manual (Handmatig). Afhankelijk van in welke M.2-connector u het Optane™-geheugen installeert, stelt u het bijbehorende item PCIe Storage Dev on Port XX in op RST Controlled.
- Nadat u het besturingssysteem opnieuw hebt geopend, start u de toepassing Intel® Optane™ Memory and Storage Management vanuit het menu Start. Als u meer dan één Optane™-geheugen installeert, selecteert u degene die u gaat gebruiken. Selecteer vervolgens welke schijf moet worden versneld. Klik op Enable Intel® Optane™ Memory (Intel® Optane™ geheugen inschakelen). Alle gegevens op het Optane™-geheugen worden gewist. Zorg ervoor dat u een back-up van de gegevens maakt voordat u verdergaat. Volg de instructies op het scherm om verder te gaan. Start het systeem opnieuw op wanneer u klaar bent.
- Start de toepassing Intel® Optane™ Memory and Storage Management vanuit het menu Start en zorg ervoor dat het Intel® Optane™-geheugen is ingeschakeld.
- Als u het systeemstation wilt versnellen, kunt u specifieke mappen, bestanden of toepassingen selecteren om te versnellen met behulp van de functie Intel® Optane™ Memory Pinning. (Het gebruikte Optane™-geheugen moet minimaal 32 GB capaciteit hebben.)
- Een Optane™-geheugen kan niet worden gebruikt om een M.2 PCIe SSD te versnellen.
- Als er meer dan één Optane™-geheugen is geïnstalleerd, kunt u er slechts één selecteren om uw op SATA gebaseerde opstartstation te versnellen. De andere kunnen alleen worden gebruikt als gegevensstations.
- Verwijder het Optane™-geheugen niet abrupt. Als u dit wel doet, zal het besturingssysteem niet meer correct functioneren.
- Als u het Optane™-geheugen wilt wijzigen/verwijderen, moet u het eerst uitschakelen met de toepassing Intel® Optane™ Memory and Storage Management.
- Nadat u het Optane™-geheugen hebt ingeschakeld, blijven de gerelateerde BIOS-instellingen behouden, zelfs na een BIOS-update.
Ga naar de website van GIGABYTE voor meer informatie over het inschakelen van een Intel® Optane™-geheugen.

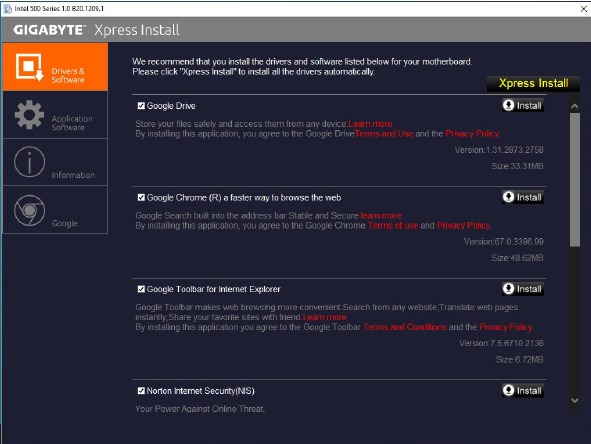

Installatie van drivers
- Installeer eerst het besturingssysteem voordat u de drivers installeert.
- Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de driverdisk van het moederbord in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run.exe uitvoeren". (Of ga naar Deze computer, dubbelklik op het optische station en voer het programma Run.exe uit.)
"Xpress Install" scant automatisch uw systeem en geeft vervolgens alle drivers weer die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde drivers. Of klik op het pijl
pictogram om de drivers die u nodig hebt afzonderlijk te installeren.
Ga naar de website van GIGABYTE voor meer software-informatie.
Ga naar de website van GIGABYTE voor meer informatie over het oplossen van problemen.
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

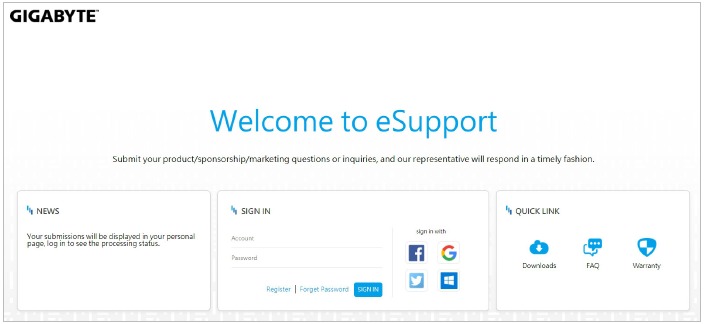

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to: https://esupport.gigabyte.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GIGABYTE B560I AORUS PRO AX - Moederbordhandleiding
