Uw moederbordrevisie identificeren

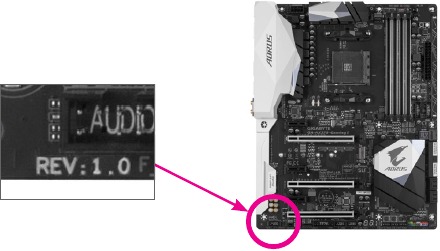

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het BIOS, de drivers of wanneer u op zoek bent naar technische informatie bijwerkt.

Voorbeeld:

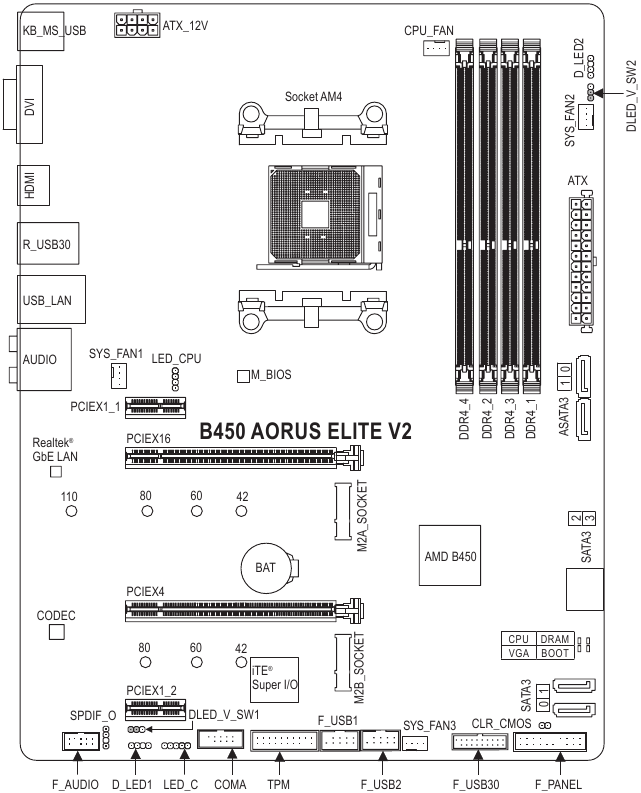

B450 AORUS ELITE V2 Moederbordindeling

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talloze delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie zorgvuldig de gebruikershandleiding en volg deze procedures:

Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
Verwijder of beschadig voor de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker van uw dealer niet. Deze stickers zijn vereist voor garantievalidatie.
Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
Het is het beste om een polsband voor elektrostatische ontlading (ESD) te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatisch afgeschermde container.
Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de plaatselijke spanningsnorm.
Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het circuit van het moederbord of de componenten ervan.
Zorg ervoor dat er geen overgebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
Plaats het computersysteem niet op een oneffen ondergrond.
Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en lichamelijk letsel bij de gebruiker.
Als u niet zeker bent over bepaalde installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

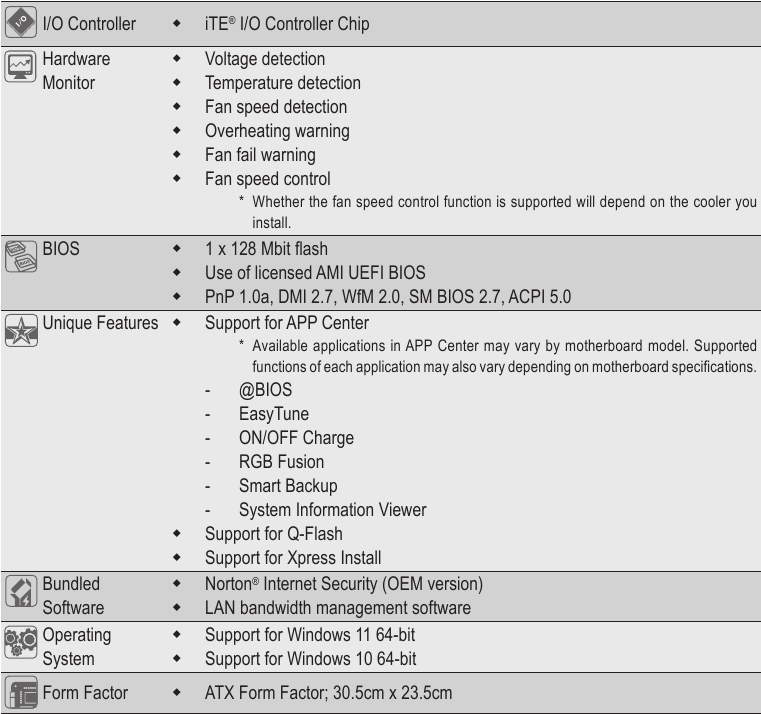

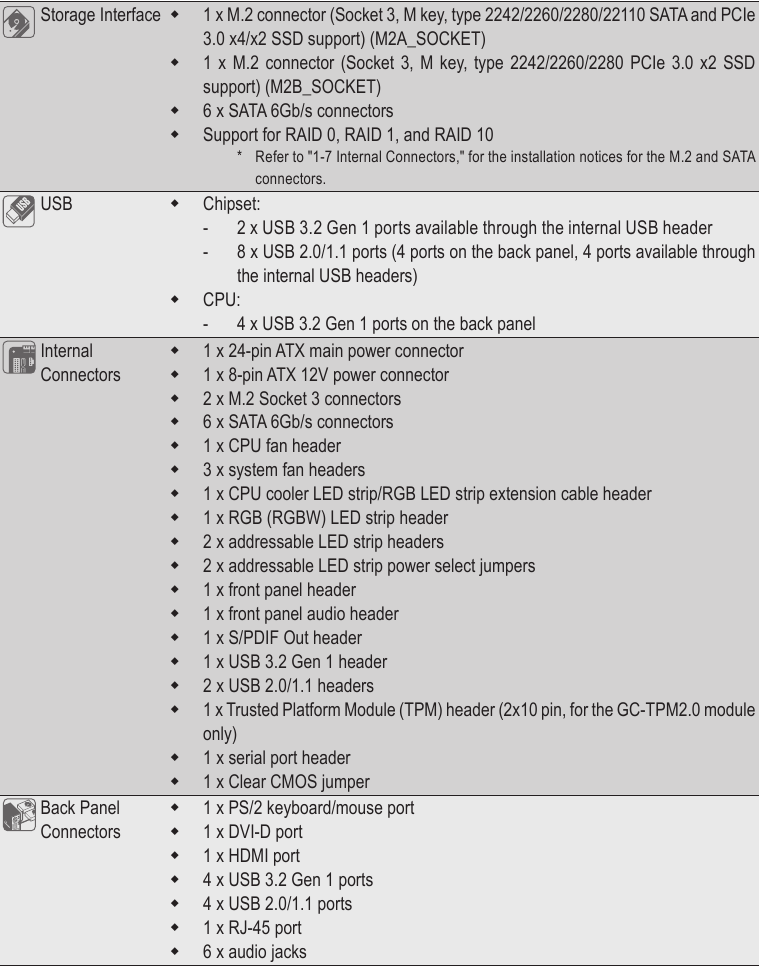

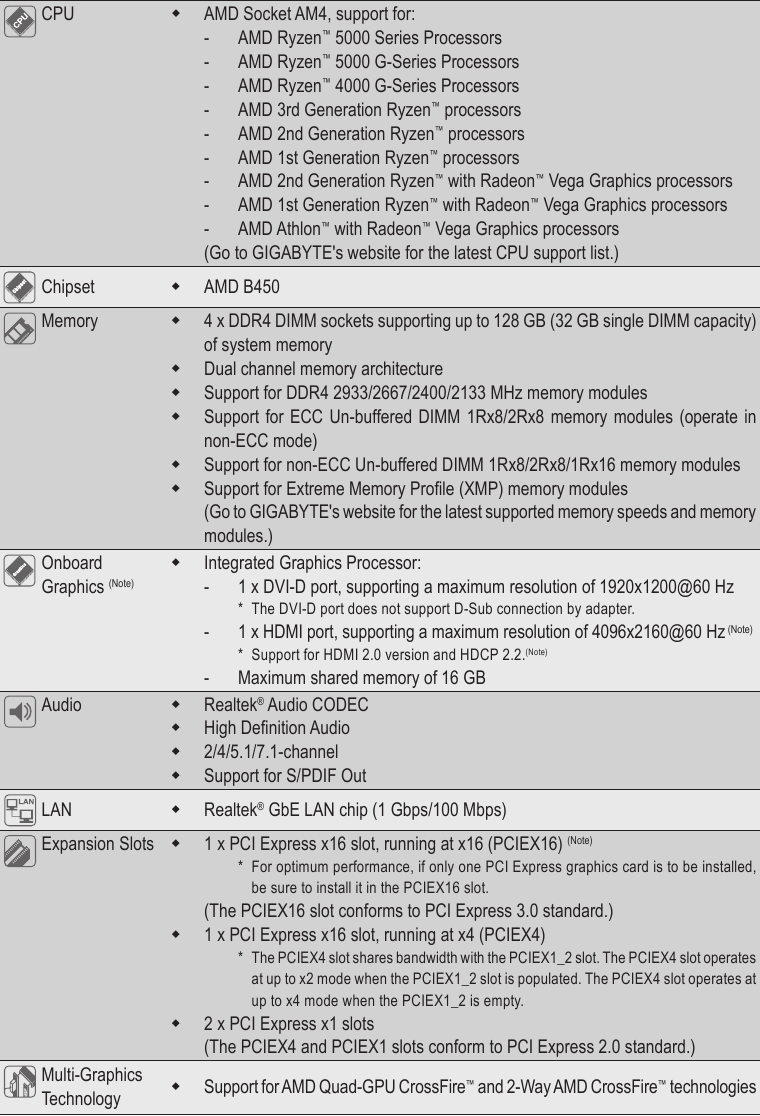

Productspecificaties

(Opmerking) De werkelijke ondersteuning kan variëren per CPU.

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules, SSD's en M.2-apparaten.

Ga naar de pagina Support\Utility List (Ondersteuning\Hulpprogrammalijst) op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u de CPU installeert:

Zorg ervoor dat het moederbord de CPU ondersteunt.
(Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om hardwarebeschadiging te voorkomen.
Zoek de pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kunnen oververhitting en schade aan de CPU optreden.
Stel de CPU-hostfrequentie in volgens de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen buiten de standaardspecificaties, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren

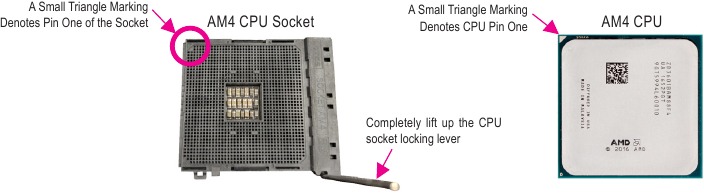

Til de vergrendelingshendel van de CPU-socket volledig op. Zoek pin één (aangegeven met een kleine driehoek) van de CPU-socket en de CPU. Zodra de CPU in de socket is geplaatst, plaatst u één vinger in het midden van de CPU, laat u de vergrendelingshendel zakken en vergrendelt u deze in de volledig vergrendelde positie.

Forceer de CPU niet in de CPU-socket voordat de vergrendelingshendel van de CPU-socket is opgetild, anders kan de CPU en CPU-socket beschadigd raken.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen te gebruiken met dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips.
(Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om hardwarebeschadiging te voorkomen.
Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.

Dual Channel geheugenconfiguratie

Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel-technologie. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.

De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets, als volgt:

Kanaal A: DDR4_2, DDR4_4
Kanaal B: DDR4_1, DDR4_3

Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Tabel met Dual Channel-geheugenconfiguraties

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in Dual Channel-modus installeert.

De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
Bij het inschakelen van de Dual Channel-modus met twee of vier geheugenmodules wordt aanbevolen om geheugen te gebruiken met dezelfde capaciteit, hetzelfde merk, dezelfde snelheid en dezelfde chips. Voor optimale prestaties raden we aan om, bij het inschakelen van de Dual Channel-modus met twee geheugenmodules, deze in de DDR4_1- en DDR4_2-sockets te installeren.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u een uitbreidingskaart gaat installeren:

Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om hardwarebeschadiging te voorkomen.

Connectoren op het achterpaneel

USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
PS/2-toetsenbord-/muispoort
Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten.
DVI-D-poort ^{(Opmerking 1)(Opmerking 2)}
De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die een DVI-D-verbinding ondersteunt op deze poort.
HDMI 2.0-poort ^{(Opmerking 2)}

De HDMI-poort ondersteunt HDCP 2.2 ^{(Opmerking 2)} en Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/24-bits 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160 bij 60 Hz ^{(Opmerking 2)}, maar de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
Na het installeren van het HDMI-apparaat moet u het standaardapparaat voor geluidsweergave instellen op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
USB 3.2 Gen 1-poort
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de status van de LAN-poort-LED's.
Center-/subwooferluidsprekeruitgang (oranje)
Gebruik deze audio-aansluiting om center-/subwooferluidsprekers aan te sluiten.
Luidsprekeruitgang achter (zwart)
Deze aansluiting kan worden gebruikt om achterspeakers aan te sluiten.
Zijluidsprekeruitgang (grijs)
Gebruik deze audio-aansluiting om zijluidsprekers aan te sluiten.
Lijningang (blauw)
De lijningang. Gebruik deze audio-aansluiting voor lijningangapparaten zoals een optisch station, walkman, enz.
Lijnuitgang/luidsprekeruitgang voor (groen)
De lijnuitgang.
Microfooningang (roze)
De microfooningang.

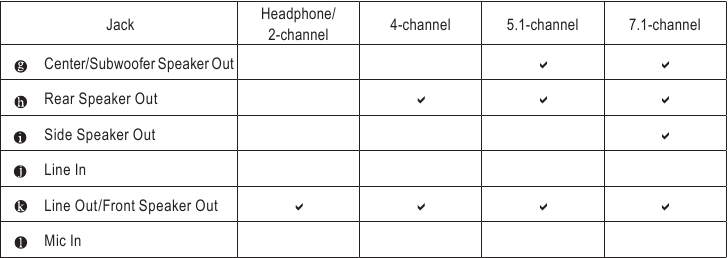

Audio-aansluitingconfiguraties:

Om de audioversterkingsfunctie voor de lijnuitgang in te schakelen of te configureren, gaat u naar de HD Audio Manager-applicatie.
- Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

(Opmerking 1) De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.

(Opmerking 2) De werkelijke ondersteuning kan variëren per CPU.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

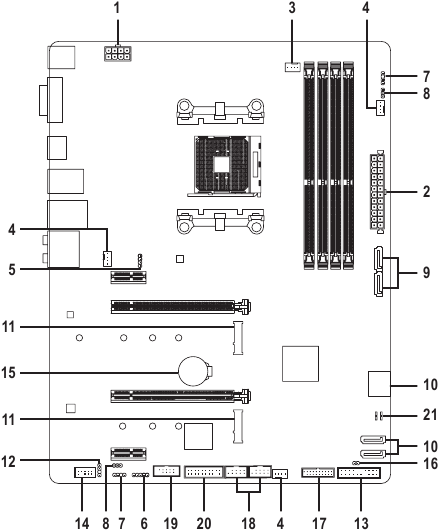

Interne connectoren

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

Zorg er eerst voor dat uw apparaten voldoen aan de connectoren die u wilt aansluiten.
Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Trek de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

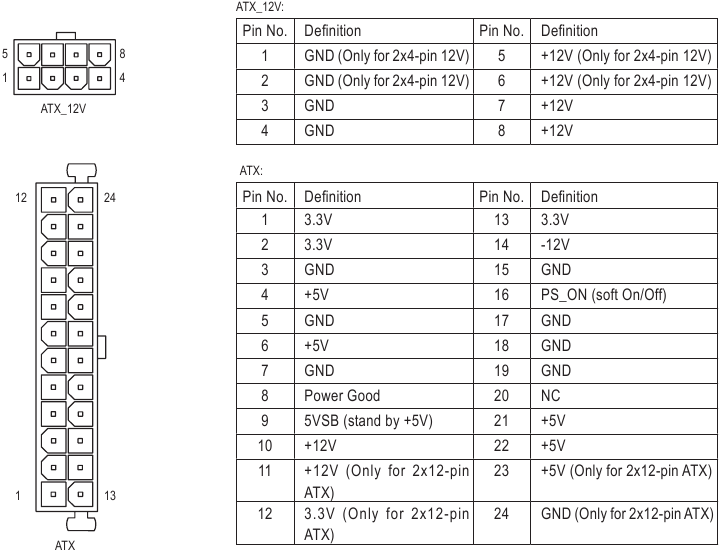

ATX_12V/ATX (2x4 12V voedingsconnector en 2x12 hoofdvoedingsconnector)

Met behulp van de voedingsconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en of alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector.

De 12V voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V voedingsconnector niet is aangesloten, start de computer niet.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

CPU_FAN/SYS_FAN1/2/3 (ventilatorheaders)

Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

LED_CPU (CPU-koeler LED-strip/RGB LED-strip header)

De header kan worden gebruikt om een CPU-koeler LED-strip of een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 meter.

LED_CPU

Sluit de CPU-koeler LED-strip/RGB LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

LED_C (RGB (RGBW) LED-strip header)

De header kan worden gebruikt om een standaard 5050 RGB (RGBW) LED-strip (12V/G/R/B/W) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 meter.

LED_C

Sluit uw RGB (RGBW) LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

D_LED1/D_LED2 (adresseerbare LED-strip headers)

De headers kunnen worden gebruikt om een standaard 5050 adresseerbare LED-strip aan te sluiten, met een maximaal vermogen van 2A (12V of 5V) en een maximale lengte van 5 meter of een maximaal aantal van 300 LED's. Er zijn 12V en 5V adresseerbare LED-strips. Zorg ervoor dat u de spanningsvereisten van uw adresseerbare LED-strip controleert en stel de DLED_V_SW1- en DLED_V_SW2-jumpers dienovereenkomstig in.

Sluit uw adresseerbare LED-strip aan op de header. Er zijn 12V en 5V adresseerbare LED-strips. Zorg ervoor dat u de spanningsvereisten van uw adresseerbare LED-strip controleert en stel de DLED_V_SW1- en DLED_V_SW2-jumpers dienovereenkomstig in. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 van de adresseerbare LED-strip header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

Raadpleeg de instructies in hoofdstuk "BIOS Setup", "Peripherals" voor het in- en uitschakelen van de verlichting van de LED-strip.

Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Trek de stekker uit het stopcontact om schade aan de apparaten te voorkomen.

DLED_V_SW1/DLED_V_SW2 (adresseerbare LED-strip voedingsselectie jumpers)

Met de jumpers kunt u de voedingsspanning van de D_LED1- en D_LED2-headers selecteren. Zorg ervoor dat u de spanningsvereisten van uw adresseerbare LED-strip controleert en stel de juiste spanning in met deze jumper voordat u deze aansluit. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

ASATA3 0/1, SATA 3 0/1/2/3 (SATA 6Gb/s connectoren)

De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en F SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg hoofdstuk "Configuring a RAID Set" voor instructies over het configureren van een RAID-array.

M2A_SOCKET/M2B_SOCKET (M.2 Socket 3-connectoren)

De M.2-connectoren ondersteunen M.2 SATA SSD's of M.2 PCIe SSD's ^(Opmerking) en ondersteunen RAID-configuratie. Let op: een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set te maken met een M.2 SATA SSD of een SATA-harde schijf. Om een RAID-array met een M.2 PCIe SSD te maken, moet je de configuratie instellen in de UEFI BIOS-modus. Raadpleeg hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.

Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.

Stap 1:
Pak een schroef en een afstandhouder uit de meegeleverde M.2-schroef- en afstandhoudersets. Zoek de M.2-connector waar je de M.2 SSD gaat installeren, gebruik een schroevendraaier om de schroef op het koellichaam los te draaien en verwijder vervolgens het koellichaam.

Stap 2:
Zoek het juiste montagegat voor de te installeren M.2 SSD en draai eerst de afstandhouder vast. Steek de M.2 SSD onder een hoek in de M.2-connector.

Stap 3:
Druk de M.2 SSD omlaag en zet hem vervolgens vast met de schroef. Plaats het koellichaam terug en zet het vast aan het originele gat.

Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en moer weer vast.

(Opmerking) De M2B_SOCKET-connector ondersteunt alleen PCIe SSD's.

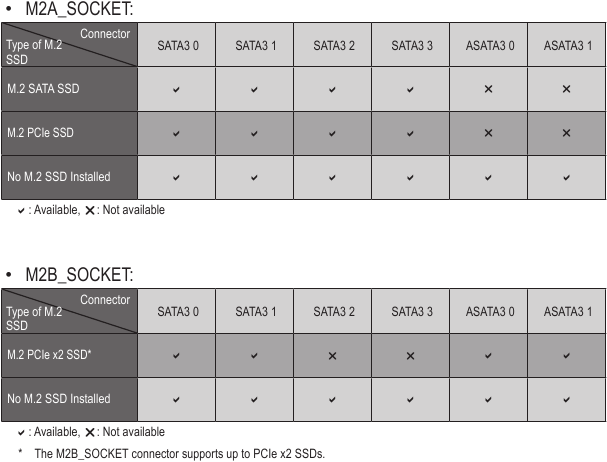

Installatie-opmerkingen voor de M.2- en SATA-connectoren:

De beschikbaarheid van de SATA-connectoren kan worden beïnvloed door het type apparaat dat is geïnstalleerd in de M.2-connector. Raadpleeg de volgende tabel voor meer informatie.

SPDIF_O (S/PDIF-uitgang header)

Deze header ondersteunt digitale S/PDIF-uitgang en verbindt een digitale S/PDIF-audiokabel (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van je moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten vereisen bijvoorbeeld dat je een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van je moederbord naar je grafische kaart als je een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Raadpleeg de handleiding van je uitbreidingskaart voor informatie over het aansluiten van de digitale S/PDIF-audiokabel.

SPDIF_O

F_PANEL (Frontpaneel header)

Sluit de aan/uit-schakelaar, de resetknop, de luidspreker, de schakelaar/sensor voor het binnendringen van de behuizing en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat je de kabels aansluit.

PLED/PWR_LED (Power-LED, geel/paars):
Wordt aangesloten op de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

Systeemstatus LED

S0 Aan

S3/S4/S5 Uit
PW (Aan/uit-schakelaar, rood):
Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. Je kunt de manier configureren om je systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup", "Power" voor meer informatie).
SPEAK (Luidspreker, oranje):
Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is een enkele korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
HD (Harde schijf activiteit LED, blauw):
Wordt aangesloten op de harde schijf activiteit LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
RES (Resetknop, groen):
Wordt aangesloten op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en niet normaal opnieuw kan worden opgestart.
CI (Behuizing Intrusion Header, grijs):
Wordt aangesloten op de schakelaar/sensor voor het binnendringen van de behuizing op de behuizing die kan detecteren of de behuizing is verwijderd. Deze functie vereist een behuizing met een schakelaar/sensor voor het binnendringen van de behuizing.
NC (Oranje): geen verbinding.

Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, aan/uit-LED, harde schijf activiteit LED, luidspreker enz. Wanneer je de voorpaneelmodule van je behuizing op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

F_AUDIO (Audio header voorpaneel)

De audio header voor het voorpaneel ondersteunt High Definition audio (HD). Je kunt de audiomodule van het voorpaneel van je behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet werkt of het zelfs beschadigt.

F_AUDIO

Sommige behuizingen bieden een audiomodule voor het voorpaneel die gescheiden connectoren op elke draad heeft in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule van het voorpaneel met verschillende draadtoewijzingen.

BAT (Batterij)

De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

Je kunt de CMOS-waarden wissen door de batterij te verwijderen:

Schakel je computer uit en trek de stekker uit het stopcontact.
Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
Vervang de batterij.
Steek de stekker in het stopcontact en start je computer opnieuw op.

warning

Schakel altijd je computer uit en trek de stekker uit het stopcontact voordat je de batterij vervangt.
Vervang de batterij door een gelijkwaardige. Er kunnen schade aan je apparaten ontstaan als de batterij wordt vervangen door een onjuist model.
Neem contact op met de plaats van aankoop of de lokale dealer als je de batterij niet zelf kunt vervangen of als je niet zeker bent van het batterijmodel.
Let er bij het plaatsen van de batterij op dat de positieve (+) en de negatieve (-) kant van de batterij de juiste kant op wijzen (de positieve kant moet naar boven wijzen).
Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

CLR_CMOS (Clear CMOS-jumper)

Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruik je een metalen voorwerp zoals een schroevendraaier om de twee pinnen een paar seconden aan te raken.

warning

Schakel altijd je computer uit en trek de stekker uit het stopcontact voordat je de CMOS-waarden wist.
Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).

F_USB30 (USB 3.2 Gen 1-header)

De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten bieden. Neem contact op met de lokale dealer voor de aanschaf van het optionele 3,5-inch voorpaneel met twee USB 3.2 Gen 1-poorten.

F_USB30

F_USB1/F_USB2 (USB 2.0/1.1-headers)

De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan via een optionele USB-beugel twee USB-poorten leveren. Neem contact op met de lokale dealer voor de aankoop van de optionele USB-beugel.

Steek de kabel van de IEEE 1394-beugel (2x5-pins) niet in de USB 2.0/1.1-header.
Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

COMA (serieelpoortheader)

De COM-header kan één seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aankoop van de optionele COM-poortkabel.

COMA

TPM (Trusted Platform Module-header)

U kunt een TPM (Trusted Platform Module) aansluiten op deze header.

TPM

CPU/DRAM/VGA/BOOT (status-leds)

De status-leds geven aan of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/DRAM/VGA-led brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-led brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.

CPU: CPU-status-led
DRAM: Geheugenstatus-led
VGA: Grafische kaartstatus-led
BOOT: Besturingssysteemstatus-led

BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.

Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de benodigde stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.

Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de toets <Delete> tijdens de POST wanneer de stroom is ingeschakeld.

Om de BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash of @BIOS utility.

Q-Flash stelt de gebruiker in staat om snel en eenvoudig de BIOS te upgraden of een back-up te maken zonder het besturingssysteem te openen.
@BIOS is een Windows-gebaseerde utility die de nieuwste versie van de BIOS van internet zoekt en downloadt en de BIOS bijwerkt.

Omdat het flashen van de BIOS potentieel riskant is, is het raadzaam de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Wees voorzichtig bij het flashen van de BIOS. Onvoldoende BIOS-flashing kan leiden tot systeemstoringen.
Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper in het vorige hoofdstuk voor het wissen van de CMOS-waarden.)

Opstartscherm

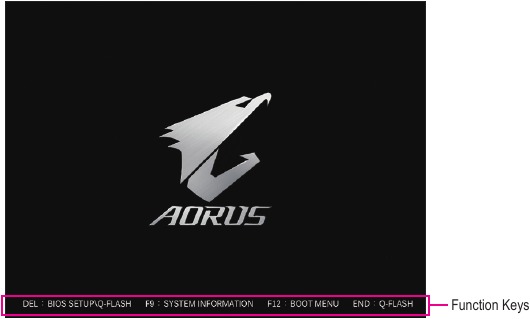

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Er zijn twee verschillende BIOS-modi als volgt en u kunt de toets <F2> gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. Met Easy Mode kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In Easy Mode kunt u uw muis gebruiken om door configuratie-items te bladeren.

Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardwaarden.

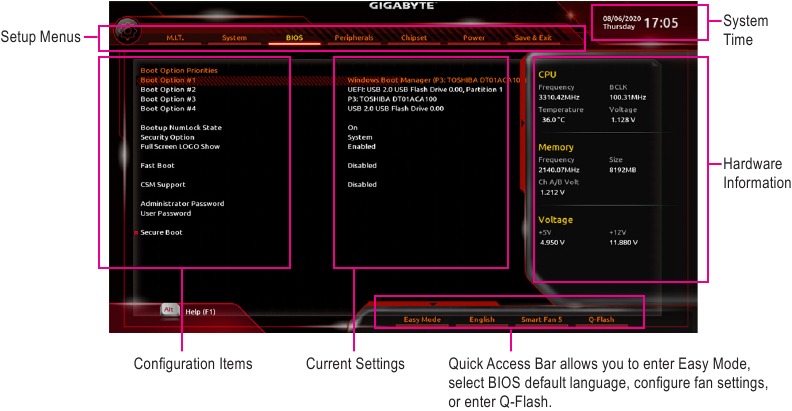

De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen verschillen per BIOS-versie.

Classic Setup-functietoetsen

<←><→>	Verplaats de selectiebalk om een setup-menu te selecteren
<↑><↓>	Verplaats de selectiebalk om een configuratie-item in een menu te selecteren
<Enter>	Voer een commando uit of open een menu
<+>/<Page Up>	Verhoog de numerieke waarde of breng wijzigingen aan
<->/<Page Down>	Verlaag de numerieke waarde of breng wijzigingen aan
<F1>	Toon beschrijvingen van de functietoetsen
<F2>	Schakel over naar Easy Mode
<F3>	Sla de huidige BIOS-instellingen op in een profiel
<F4>	Laad de BIOS-instellingen van een eerder gemaakt profiel
<F5>	Herstel de vorige BIOS-instellingen voor de huidige submenu's
<F7>	Laad de geoptimaliseerde BIOS-standaardinstellingen voor de huidige submenu's
<F8>	Open de Q-Flash utility
<F9>	Toon systeeminformatie
<F10>	Sla alle wijzigingen op en verlaat het BIOS Setup-programma
<F12>	Leg het huidige scherm vast als een afbeelding en sla het op uw USB-station op
<Esc>	Hoofdmenu: Verlaat het BIOS Setup-programma Submenu's: Verlaat het huidige submenu

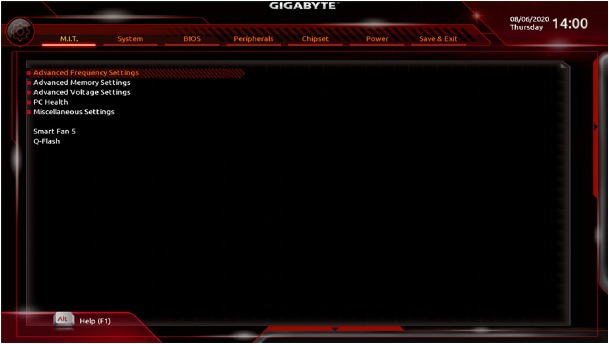

M.I.T.

Of het systeem stabiel zal werken met de overclock-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Onjuiste overclock/overspanning kan leiden tot schade aan de CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wist u de CMOS-waarden en reset u het bord naar de standaardwaarden.)

Geavanceerde frequentie-instellingen

CPU Clock Control
Hiermee kunt u de CPU-basisfrequentie handmatig instellen in stappen van 1 MHz. (Standaard: Auto)

Het wordt ten zeerste aanbevolen om de CPU-frequentie in te stellen in overeenstemming met de CPU-specificaties.
Host Clock Value
Geeft de huidige werkfrequentie van de hostklok weer.
GFX Clock Frequency ^(Opmerking)
Hiermee kunt u de frequentie voor de GPU wijzigen. Nadat u de instellingen voor GFX Clock Frequency hebt gewijzigd, moet u de instellingen voor GFX Core Voltage aanpassen. (Standaard: Auto)
Opmerking: het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. Met Auto kan het BIOS deze instelling automatisch configureren.
GFX Core Voltage ^(Opmerking)
Hiermee kunt u de spanning voor de GPU wijzigen. (Standaard: Auto)
Opmerking: het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. Met Auto kan het BIOS deze instelling automatisch configureren.
CPU Clock Ratio
Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd.
CPU Frequency
Geeft de huidige werkfrequentie van de CPU weer.

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

Geavanceerde CPU-instellingen

CPU Clock Ratio, CPU Frequency
De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
Core Performance Boost
Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een CPU-prestatieverbeteringstechnologie. (Standaard: Auto)
AMD Cool&Quiet function
- Ingeschakeld: Hiermee kan de AMD Cool'n'Quiet-driver de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard)
- Uitgeschakeld: Schakelt deze functie uit.
SVM Mode
Virtualisatie verbeterd door Virtualization Technology stelt een platform in staat om meerdere besturingssystemen en toepassingen in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
PPC Adjustment ^{(Opmerking 1)}
Hiermee kunt u de PState van de CPU vastzetten. (Standaard: PState 0)
Global C-state Control
Hiermee kunt u bepalen of de CPU C-states mag binnengaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. (Standaard: Auto)
Power Supply Idle Control
Schakelt Package C6 State in of uit.
- Typical Current Idle: Schakelt deze functie uit.
- Low Current Idle: Schakelt deze functie in.
- Auto: Laat het BIOS deze instelling automatisch configureren. (Standaard)
CCD Control ^{(Opmerking 1)}
Stelt het aantal te gebruiken CCD's in. (Standaard: Auto)
CPPC ^{(Opmerking 1)}
Schakelt de CPPC-functie in of uit. (Standaard: Auto)
CPPC Preferred Cores ^{(Opmerking 1)}
Schakelt de CPPC Preferred Cores-functie in of uit. (Standaard: Auto)
Opcache Control ^{(Opmerking 1)}
Schakelt Opcache in of uit. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Downcore Control
Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
SMT Mode
Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. Deze functie werkt alleen voor besturingssystemen die de multi-processormodus ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Extreme Memory Profile (X.M.P.) (Opmerking 2)
Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.
- Uitgeschakeld: Schakelt deze functie uit. (Standaard)
- Profile1: Gebruikt de instellingen van Profile 1. (Opmerking 2)
- Profile2: Gebruikt de instellingen van Profile 2.
System Memory Multiplier
Hiermee kunt u de systeemgeheugenmultiplier instellen. Auto stelt de geheugenmultiplier in volgens de SPD-gegevens van het geheugen. (Standaard: Auto)
Memory Frequency (MHz)
De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier.

(Opmerking 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

(Opmerking 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

Geavanceerde geheugeninstellingen

Extreme Memory Profile (X.M.P.) ^(Opmerking), System Memory Multiplier, Memory Frequency(MHz)
De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
Memory Timing Mode
Manual zorgt ervoor dat de onderstaande geheugentiminginstellingen kunnen worden geconfigureerd. Opties zijn: Auto (standaard), Handmatig.
Profile DDR Voltage
Wanneer u een niet-XMP-geheugenmodule gebruikt of Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Deze secties bieden geheugentiminginstellingen. De respectievelijke schermen voor timinginstellingen kunnen alleen worden geconfigureerd als Memory Timing Mode is ingesteld op Manual. Opmerking: uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen in de geheugentimings hebt aangebracht. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.

Geavanceerde spanningsinstellingen

Met dit submenu kunt u CPU-, chipset- en geheugenspanningen instellen.

PC Health

Reset Case Open Status
- Uitgeschakeld: Behoudt of wist het record van de vorige status van het binnendringen van de behuizing. (Standaard)
- Ingeschakeld: Wist het record van de vorige status van het binnendringen van de behuizing en het veld Case Open toont "Nee" bij de volgende keer opstarten.
Case Open
Geeft de detectiestatus weer van het detectieapparaat voor het binnendringen van de behuizing dat is aangesloten op de CI-header van het moederbord. Als de behuizingsafdekking van het systeem is verwijderd, toont dit veld "Ja", anders toont het "Nee". Om het statusrecord van het binnendringen van de behuizing te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Geeft de huidige systeemspanningen weer.

Diverse instellingen

PCIe Slot Configuration
Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De daadwerkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
3DMark01 Enhancement
Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)

Smart Fan 5

Monitor
Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
Fan Speed Control
Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.
- Normal: Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
- Silent: Hiermee kan de ventilator op lage snelheid draaien.
- Manual: Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen.
- Full Speed: Hiermee kan de ventilator op volle snelheid draaien.
Fan Control Use Temperature Input
Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
Temperature Interval
Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidsverandering.
Fan Control mode
- Auto: Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelmodus in. (Standaard)
- Voltage: De spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
- PWM: De PWM-modus wordt aanbevolen voor een 4-pins ventilator.
Fan Stop
Schakelt de ventilatorstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator of pomp stopt met werken wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
Temperature
Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
Fan Speed
Geeft de huidige ventilatorsnelheden weer.
Temperature Warning Control
Stelt de waarschuwingstolerantie voor temperatuur in. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid af. Opties zijn: Uitgeschakeld (standaard), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
Fan Fail Warning
Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of defect is. Controleer de staat van de ventilator of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

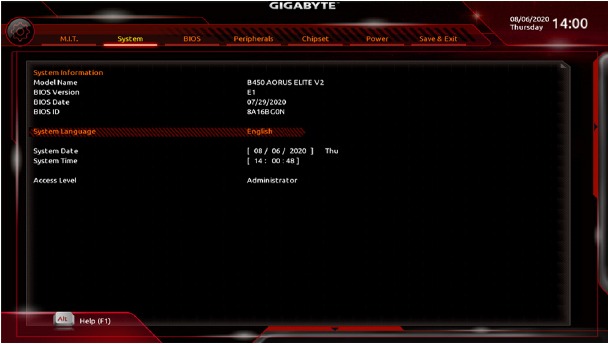

Systeem

Deze sectie biedt informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.

System Language
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
System Date
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om tussen de velden Maand, Dag en Jaar te schakelen en gebruik de <Page Up> of <Page Down> toets om de gewenste waarde in te stellen.
System Time
Stelt de systeem tijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 p.m. is 13:00:00. Gebruik <Enter> om tussen de velden Uur, Minuut en Seconde te schakelen en gebruik de <Page Up> of <Page Down> toets om de gewenste waarde in te stellen.
Access Level
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

BIOS

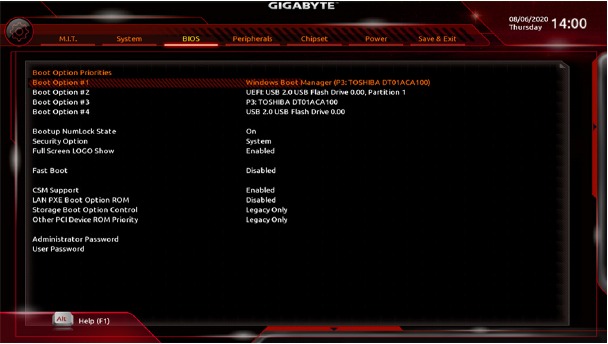

Boot Option Priorities
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteert u het optische station met de Windows 10 64-bits installatieschijf en het voorvoegsel "UEFI:".
Bootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
Security Option
Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u BIOS Setup opent. Na het configureren van dit item, stelt u de wachtwoorden in onder het item Administrator Password/User Password.
- Setup: Een wachtwoord is alleen vereist voor het openen van het BIOS Setup-programma.
- System: Een wachtwoord is vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)
Full Screen LOGO Show
Hiermee kunt u bepalen of het GIGABYTE-logo bij het opstarten van het systeem moet worden weergegeven. Disabled slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA Support
- All Sata Devices: Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
- Last Boot HDD Only: Met uitzondering van de vorige opstartschijf, zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
  Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
NVMe Support
Hiermee kunt u NVMe-appara(a)t(en) in- of uitschakelen. (Standaard: Ingeschakeld)
Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
VGA Support
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
- Auto: Schakelt alleen legacy option ROM in.
- EFI Driver: Schakelt EFI option ROM in. (Standaard)
  Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
USB Support
- Disabled: Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
- Full Initial: Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
- Partial Initial: Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.
PS2 Devices Support
- Disabled: Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
- Enabled: Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
  Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled. Deze functie is disabled wanneer Fast Boot is ingesteld op Ultra Fast.
NetWork Stack Driver Support
- Disabled: Schakelt opstarten vanaf het netwerk uit. (Standaard)
- Enabled: Schakelt opstarten vanaf het netwerk in.
  Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.
- Enabled: Schakelt UEFI CSM in. (Standaard)
- Disabled: Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
LAN PXE Boot Option ROM
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Enabled.
Storage Boot Option Control
Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
- Disabled: Schakelt option ROM uit.
- UEFI Only: Schakelt alleen UEFI option ROM in.
- Legacy Only: Schakelt alleen legacy option ROM in. (Standaard)
  Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Enabled.
Other PCI Device ROM Priority
Hiermee kunt u selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
- Disabled: Schakelt option ROM uit.
- UEFI Only: Schakelt alleen UEFI option ROM in. (Standaard)
- Legacy Only: Schakelt alleen legacy option ROM in.
  Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Enabled.
Administrator Password
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. In tegenstelling tot het gebruikerswachtwoord, kunt u met het beheerderswachtwoord alle BIOS-instellingen wijzigen.
User Password
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen bepaalde BIOS-instellingen wijzigen, maar niet alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u eerst het juiste wachtwoord in wanneer u om het wachtwoord wordt gevraagd. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

Secure Boot

Hiermee kunt u Secure Boot in- of uitschakelen en gerelateerde instellingen configureren. Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Disabled.

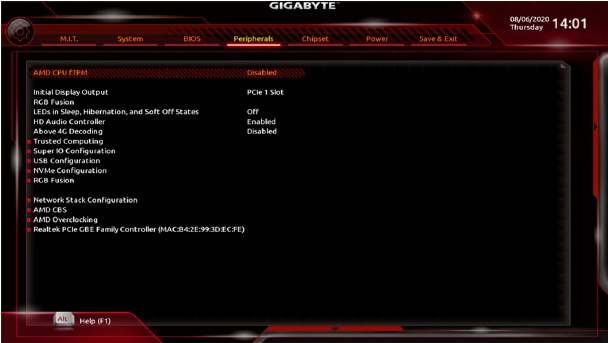

Randapparatuur

AMD CPU fTPM
Schakelt de TPM 2.0-functie die in de AMD CPU is geïntegreerd in of uit. (Standaard: Uitgeschakeld)
Initiële beeldschermuitvoer
Specificeert de eerste initiatie van het monitorbeeld van de geïnstalleerde PCI Express-grafische kaart of de geïntegreerde grafische kaart.
- IGD Video ^(Opmerking): Stelt de onboard grafische kaart in als het eerste beeldscherm.
- PCIe 1 Slot: Stelt de grafische kaart op de PCIEX16-slot in als het eerste beeldscherm. (Standaard)
- PCIe 2 Slot: Stelt de grafische kaart op de PCIEX4-slot in als het eerste beeldscherm.
- PCIe 3 Slot: Stelt de grafische kaart op de PCIEX1_2-slot in als het eerste beeldscherm.
RGB Fusion
Hiermee kunt u de LED-verlichtingsmodus voor het moederbord instellen.
- Uit: Schakelt deze functie uit.
- Pulsmodus: Alle LED's vervagen tegelijkertijd in en uit.
- Kleurcyclus: Alle LED's doorlopen tegelijkertijd een volledig spectrum aan kleuren.
- Statische modus: Alle LED's zenden een enkele kleur uit. (Standaard)
- Flitsmodus: Alle LED's knipperen tegelijkertijd aan en uit.
- Dubbele flits: Alle LED's knipperen in een interlaced patroon.
LED's in slaapstand, sluimerstand en zachte uit-standen
Hiermee kunt u de verlichtingsmodus van de moederbord-LED's in de S3/S4/S5-systeemstatus instellen.
Deze functie wordt alleen ondersteund met een adresseerbare 5V LED-strip.
- Uit: Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem in de S3/S4/S5-status komt. (Standaard)
- Aan: Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem in de S3/S4/S5-status komt.
HD-audiocontroller
Schakelt de onboard audiofunctie in of uit. (Standaard: Ingeschakeld)
Als u een 3e partij add-in audiokaart wilt installeren in plaats van de onboard audio te gebruiken, zet u dit item op Uitgeschakeld.
Boven 4G-decodering
Schakelt 64-bits geschikte apparaten in of uit om te worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Zet op Ingeschakeld als er meer dan één geavanceerde grafische kaart is geïnstalleerd en hun stuurprogramma's niet kunnen worden gestart bij het binnengaan van het besturingssysteem (vanwege de beperkte 4 GB geheugenadresruimte). (Standaard: Uitgeschakeld)

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

Vertrouwd computergebruik

Schakelt Trusted Platform Module (TPM) in of uit.

Super IO-configuratie

Seriële poort 1
Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)

USB-configuratie

Legacy USB-ondersteuning
Hiermee kan een USB-toetsenbord/-muis in MS-DOS worden gebruikt. (Standaard: Ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
USB Mass Storage Driver-ondersteuning
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
Poort 60/64 Emulatie
Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy ondersteuning voor USB-toetsenborden/-muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Uitgeschakeld)
Mass Storage-apparaten
Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.

NVMe-configuratie

Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.

RGB Fusion

LED-tint
Hiermee kunt u de kleur van de audio-LED's wijzigen.
RGB Fusion
Hiermee kunt u de LED-verlichtingsmodus voor het moederbord instellen.
- Uit: Schakelt deze functie uit.
- Pulsmodus: Alle LED's vervagen tegelijkertijd in en uit.
- Kleurcyclus: Alle LED's doorlopen tegelijkertijd een volledig spectrum aan kleuren.
- Statische modus: Alle LED's zenden een enkele kleur uit. (Standaard)
- Flitsmodus: Alle LED's knipperen tegelijkertijd aan en uit.
- Dubbele flits: Alle LED's knipperen in een interlaced patroon.

Netwerkstackconfiguratie

Netwerkstack
Schakelt opstarten vanaf het netwerk in of uit om een OS in GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
Ipv4 PXE-ondersteuning
Schakelt IPv4 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld.
Ipv4 HTTP-ondersteuning
Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld.
Ipv6 PXE-ondersteuning
Schakelt IPv6 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld.
Ipv6 HTTP-ondersteuning
Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld.
IPSEC-certificaat
Schakelt Internet Protocol Security in of uit. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld.
PXE-opstartwachttijd
Hiermee kunt u configureren hoe lang er moet worden gewacht voordat u op <Esc> kunt drukken om het PXE-opstarten af te breken. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld. (Standaard: 0)
Aantal mediadetecties
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar wanneer Netwerkstack is ingeschakeld. (Standaard: 1)

AMD CBS

Dit submenu biedt AMD CBS-gerelateerde configuratieopties.

Realtek PCIe GBE Family Controller

Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.

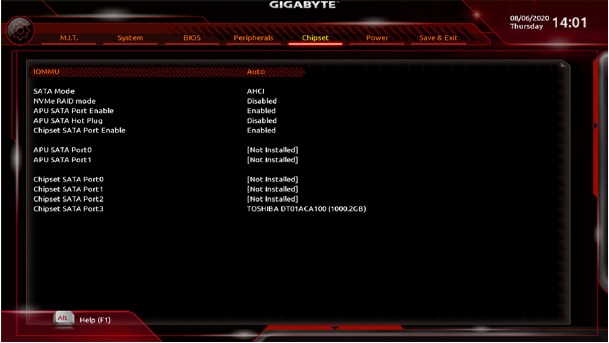

Chipset

IOMMU
Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
Geïntegreerde grafische kaart ^(Opmerking)
Schakelt de onboard grafische functie in of uit.
- Auto: Het BIOS schakelt de onboard grafische kaart automatisch in of uit, afhankelijk van de grafische kaart die wordt geïnstalleerd. (Standaard)
- Forces: Schakelt de onboard grafische kaart in.
- Uitgeschakeld: Schakelt de onboard grafische kaart uit.
UMA-modus ^(Opmerking)
Specificeer de UMA-modus.
- Auto: Laat het BIOS deze instelling automatisch configureren. (Standaard)
- UMA gespecificeerd: Stelt de UMA-framebuffergrootte in.
- UMA Auto: Stelt de schermresolutie in.
  Dit item is alleen configureerbaar wanneer Geïntegreerde grafische kaart is ingesteld op Force.
UMA-framebuffergrootte ^(Opmerking)
De framebuffergrootte is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor de weergave. Opties zijn: Auto (standaard), 64M~16G.
Dit item is alleen configureerbaar wanneer UMA-modus is ingesteld op UMA gespecificeerd.
Schermresolutie ^(Opmerking)
Hiermee kunt u de schermresolutie instellen. Opties zijn: Auto (standaard), 1920x1080 en lager, 2560x1600, 3840x2160. Dit item is alleen configureerbaar wanneer UMA-modus is ingesteld op UMA Auto.
SATA-modus
Schakelt RAID in of uit voor de geïntegreerde SATA-controllers of configureert de SATA-controllers naar AHCI-modus.
- RAID: Schakelt RAID in voor de SATA-controller.
- AHCI: Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee het opslagstuurprogramma geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot-plug. (Standaard)
NVMe RAID-modus (M2A_SOCKET- en M2B_SOCKET-connectoren)
Hiermee kunt u bepalen of u uw M.2 NVMe PCIe SSD's wilt gebruiken om RAID te configureren. (Standaard: Uitgeschakeld)
APU SATA-poort inschakelen (ASATA3 0, 1 connectoren)
Schakelt de geïntegreerde SATA-controller(s) in of uit. (Standaard: Ingeschakeld)
APU SATA Hot-plug
Schakelt de hot-plug-mogelijkheid voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld)
Chipset SATA-poort inschakelen (SATA3 0, 1, 2, 3 connectoren)
Schakelt de geïntegreerde SATA-controller(s) in of uit. (Standaard: Ingeschakeld)
APU SATA-poort 0/1 (ASATA3 0, 1 connectoren)
Geeft de informatie weer van de aangesloten SATA-appara(a)t(en).
Chipset SATA-poort 0/1/2/3 (SATA3 0, 1, 2, 3 connectoren)
Geeft de informatie weer van de aangesloten SATA-appara(a)t(en).

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

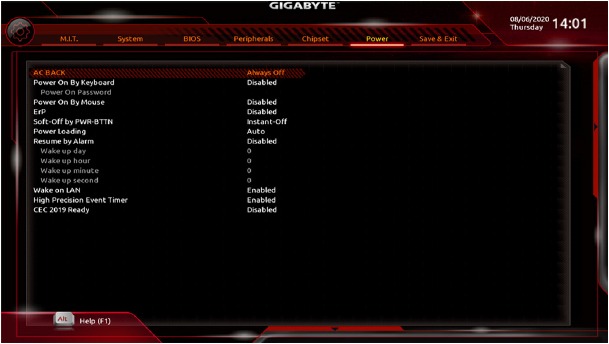

Stroom

AC BACK
Bepaalt de status van het systeem na de terugkeer van stroom na een stroomuitval.
- Memory: Het systeem keert terug naar zijn laatst bekende actieve status bij terugkeer van de netstroom.
- Always On: Het systeem wordt ingeschakeld bij terugkeer van de netstroom.
- Always Off: Het systeem blijft uitgeschakeld bij terugkeer van de netstroom. (Standaard)
Power On By Keyboard
Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
Opmerking: Om deze functie te gebruiken, heb je een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
- Disabled: Schakelt deze functie uit. (Standaard)
- Password: Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
- Keyboard 98: Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
- Any Key: Druk op een willekeurige toets om het systeem in te schakelen.
Power On Password
Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password.
Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren.
Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse
Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
Opmerking: Om deze functie te gebruiken, heb je een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
- Disabled: Schakelt deze functie uit. (Standaard)
- Move: Beweeg de muis om het systeem in te schakelen.
- Double Click: Dubbelklik op de linkerknop op de muis om het systeem in te schakelen.
ErP
Bepaalt of het systeem het minste stroom mag verbruiken in de S5-status (afsluiten). Opmerking: Wanneer dit item is ingesteld op Enabled, zijn de volgende functies niet meer beschikbaar: Resume by Alarm, inschakelen met de muis en inschakelen met het toetsenbord.
Soft-Off by PWR-BTTN
Configureert de manier om de computer in MS-DOS-modus uit te schakelen met behulp van de aan/uit-knop.
- Instant-Off: Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
- Delay 4 Sec.: Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.
Power Loading
Schakelt dummy load in of uit. Wanneer de voeding laag belast is, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, stel dan in op Enabled. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
Indien ingeschakeld, stel de datum en tijd als volgt in:
- Wake up day: Schakel het systeem op een specifiek tijdstip op elke dag of op een specifieke dag in een maand in.
- Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
  Opmerking: Vermijd bij gebruik van deze functie onvoldoende uitschakeling door het besturingssysteem of het verwijderen van de netstroom, anders zijn de instellingen mogelijk niet effectief.
Wake on LAN
Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
High Precision Event Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
CEC 2019 Ready
Hiermee kunt u selecteren of het systeem het energieverbruik mag aanpassen wanneer het zich in de status afsluiten, inactief of stand-by bevindt om te voldoen aan de CEC (California Energy Commission) 2019-normen. (Standaard: Uitgeschakeld)

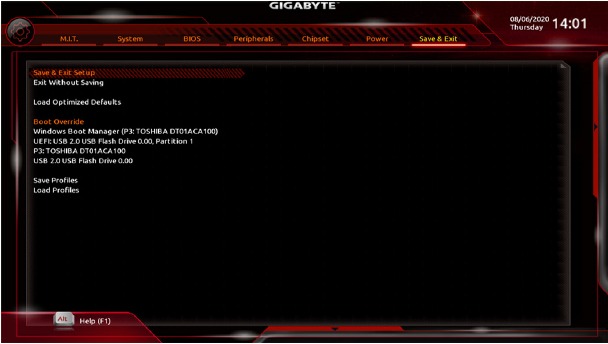

Opslaan & afsluiten

Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee worden de wijzigingen in de CMOS opgeslagen en wordt het BIOS Setup-programma afgesloten. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee wordt de BIOS Setup afgesloten zonder de wijzigingen die in BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem in een optimale staat te werken. Laad altijd de Optimized defaults nadat u het BIOS hebt bijgewerkt of nadat u de CMOS-waarden hebt gewist.
Boot Override
Hiermee kunt u een apparaat selecteren om direct op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en vanaf dat apparaat opgestart.
Save Profiles
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB selecteren om het profiel op uw opslagapparaat op te slaan.
Load Profiles
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch door het BIOS te laten maken, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

Voordat u begint, dient u de volgende items voor te bereiden:

Ten minste twee SATA-harde schijven of SSD's ^{(Opmerking 1)} (Voor optimale prestaties wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken). ^{(Opmerking 2)}
Windows-installatieschijf.
Een computer met een internetverbinding.
Een USB-stick.

(Opmerking 1) Een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set in te stellen met een M.2 SATA SSD of een SATA-harde schijf.

(Opmerking 2) Raadpleeg "Interne connectoren" voor de installatie-instructies voor de M.2- en SATA-connectoren.

De ingebouwde SATA-controller configureren

SATA-harde schijf(ven) in uw computer installeren

Installeer de harde schijven/SSD's in de SATA/M.2-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.

De SATA-controllermodus configureren in de BIOS Setup

Zorg ervoor dat u de SATA-controllermodus correct configureert in de BIOS Setup van het systeem.

Stappen:

Schakel uw computer in en druk op <Delete> om tijdens de POST (Power-On Self-Test) de BIOS Setup te openen. Onder Chipset moet u ervoor zorgen dat Chipset SATA Port Enable is ingeschakeld. Stel SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op. (Als u NVMe PCIe SSD's wilt gebruiken om RAID te configureren, zorg er dan voor dat u NVMe RAID mode instelt op Enabled.)
Als u UEFI RAID wilt configureren, volgt u de stappen in "UEFI RAID-configuratie". Om de legacy RAID ROM te openen, slaat u de instellingen op en verlaat u de BIOS Setup. Raadpleeg "Legacy RAID ROM configureren" voor meer informatie.
De BIOS Setup-menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke opties van het BIOS Setup-menu die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.

UEFI RAID-configuratie

Stappen:

Ga in de BIOS Setup naar BIOS en stel CSM Support in op Disabled. Sla de wijzigingen op en verlaat de BIOS Setup.
Nadat het systeem opnieuw is opgestart, opent u de BIOS Setup opnieuw. Ga vervolgens naar het submenu Peripherals\RAIDXpert2 Configuration Utility.
Druk in het scherm RAIDXpert2 Configuration Utility op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID level. Ondersteunde RAID-niveaus zijn RAID 0 (Stripe), RAID 1 (Mirror) en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
Selecteer in het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Ga vervolgens terug naar het vorige scherm en stel de Array Size, Array Size Unit, Read Cache Policy en Write Cache Policy in.
Nadat u de capaciteit hebt ingesteld, gaat u naar Create Array en drukt u op <Enter> om te beginnen.
Na voltooiing keert u terug naar het scherm Array Management. Onder Manage Array Properties kunt u het nieuwe RAID-volume en informatie over het RAID-niveau, de arraynaam, de arraycapaciteit, enz. bekijken.

Legacy RAID ROM configureren

Open de legacy RAID BIOS setup utility om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.

Stappen:

Ga in de BIOS Setup naar BIOS en stel CSM Support in op Enabled. Sla de wijzigingen op en verlaat de BIOS Setup. Nadat de POST-geheugentest begint en voordat het besturingssysteem opstart, zoekt u naar een bericht dat zegt "Press <Ctrl-R> to Configure". Druk op <Ctrl> + <R> om de RAID BIOS setup utility te openen.
Om een nieuwe array te maken, drukt u op <Enter> op de optie Create Array.
De selectiebalk gaat naar het gedeelte Disks aan de rechterkant van het scherm. Selecteer de harde schijven die in de RAID-array moeten worden opgenomen. Gebruik de pijl-omhoog of pijl-omlaagtoets om een harde schijf te selecteren en druk op <Insert>. De geselecteerde harde schijf wordt groen weergegeven. Om alle harde schijven te gebruiken, drukt u gewoon op <A> om alles te selecteren. Druk vervolgens op <Enter> en de selectiebalk gaat naar het gedeelte User Input aan de linkeronderkant van het scherm.
Selecteer eerst een RAID-modus en druk op <Enter>. De beschikbare selecties zijn afhankelijk van het aantal harde schijven dat is geïnstalleerd. Volg vervolgens de instructies op het scherm om de arraygrootte op te geven. U kunt All available space selecteren om de maximaal toegestane grootte te gebruiken of de pijl-omhoog of pijl-omlaagtoets gebruiken om de grootte aan te passen en op <Enter> te drukken.
Selecteer een caching-modus. Opties zijn Read/Write, Read Only en None. Druk vervolgens op <Enter> om verder te gaan.
Ten slotte verschijnt een bericht dat zegt "Confirm Creation of Array". Druk op <C> om te bevestigen of <Esc> om terug te keren naar het vorige scherm.
Wanneer u klaar bent, ziet u de nieuwe array op het hoofdscherm. Om de RAID BIOS utility te verlaten, drukt u op <Esc> en vervolgens op <C> om te bevestigen.

Het RAID-stuurprogramma en het besturingssysteem installeren

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren

Omdat sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u tijdens het Windows-installatieproces geen afzonderlijk RAID-stuurprogramma te installeren. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's van het GIGABYTE Control Center te installeren om systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u tijdens het OS-installatieproces een extra RAID-stuurprogramma verstrekt, raadpleegt u de onderstaande stappen:

Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het bestand AMD RAID Preinstall Driver op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.
Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt dat u vraagt om het stuurprogramma te laden, selecteert u Browse (Bladeren).
Plaats de USB-stick en blader vervolgens naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

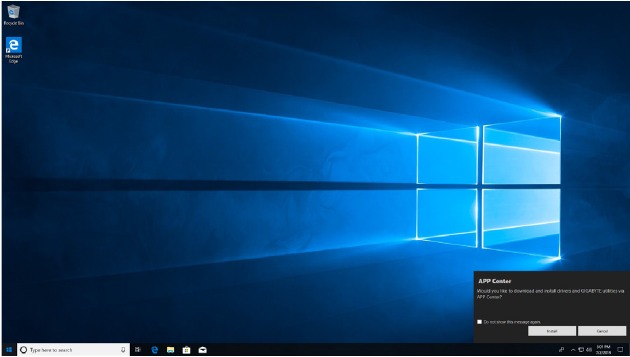

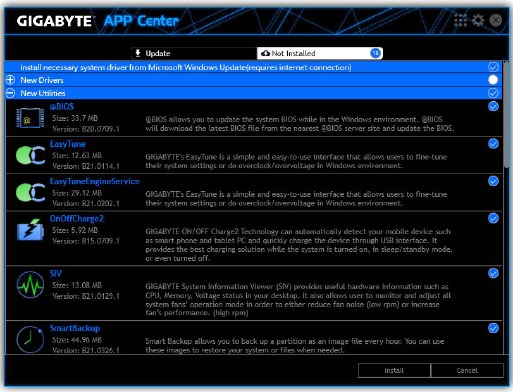

Stuurprogramma's installeren

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechteronderhoek van het bureaublad waarin wordt gevraagd of u de stuurprogramma's en GIGABYTE-applicaties wilt downloaden en installeren via APP Center. Klik op Install (Installeren) om verder te gaan met de installatie. (Zorg er in de BIOS Setup voor dat Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install is ingesteld op Enabled (Ingeschakeld).)

Wanneer het dialoogvenster Eindgebruikerslicentieovereenkomst verschijnt, drukt u op <Accept> om APP Center te installeren. Selecteer in het APP Center-scherm de stuurprogramma's en applicaties die u wilt installeren en klik op Install (Installeren).

Zorg er vóór de installatie voor dat het systeem met internet is verbonden.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.

Contact opnemen

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005

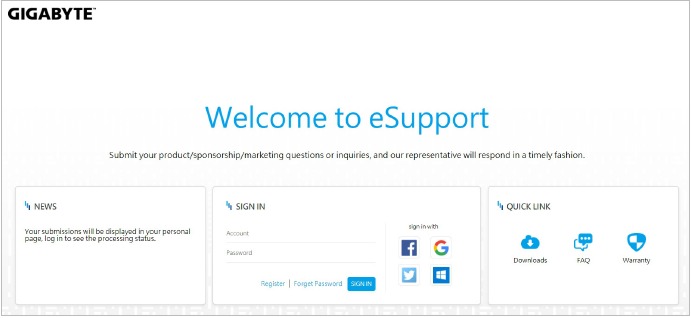

Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to:
https://esupport.gigabyte.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

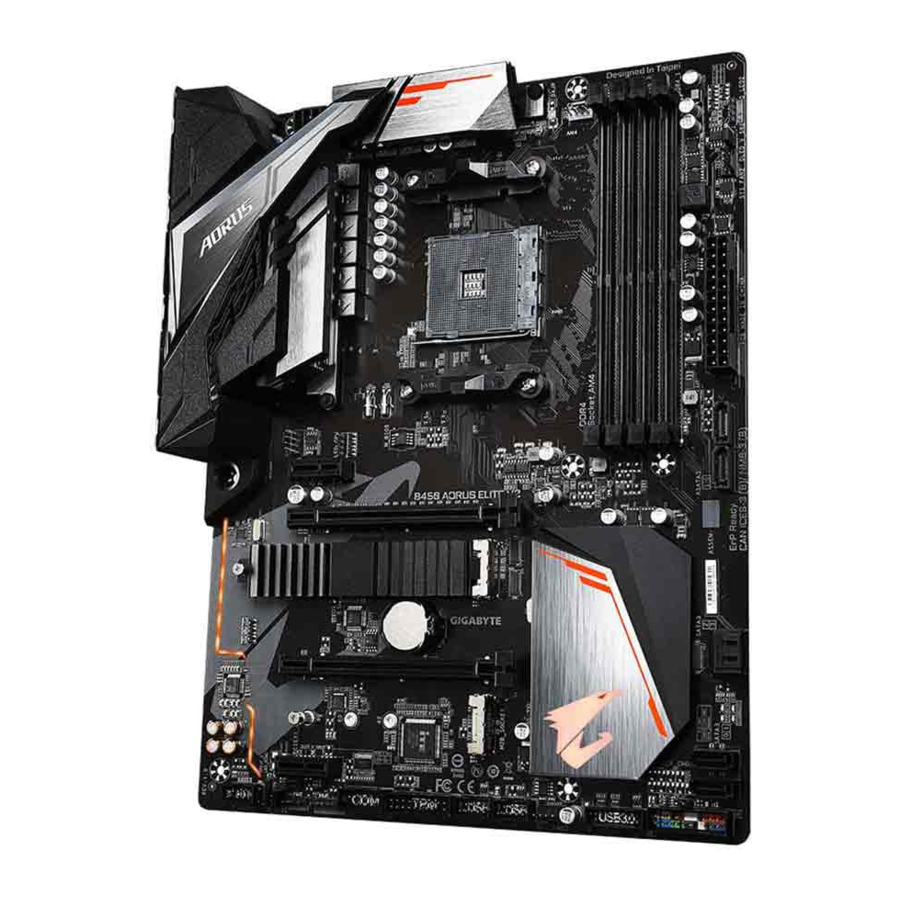

Download GIGABYTE B450 AORUS ELITE V2 - Handleiding moederbord
