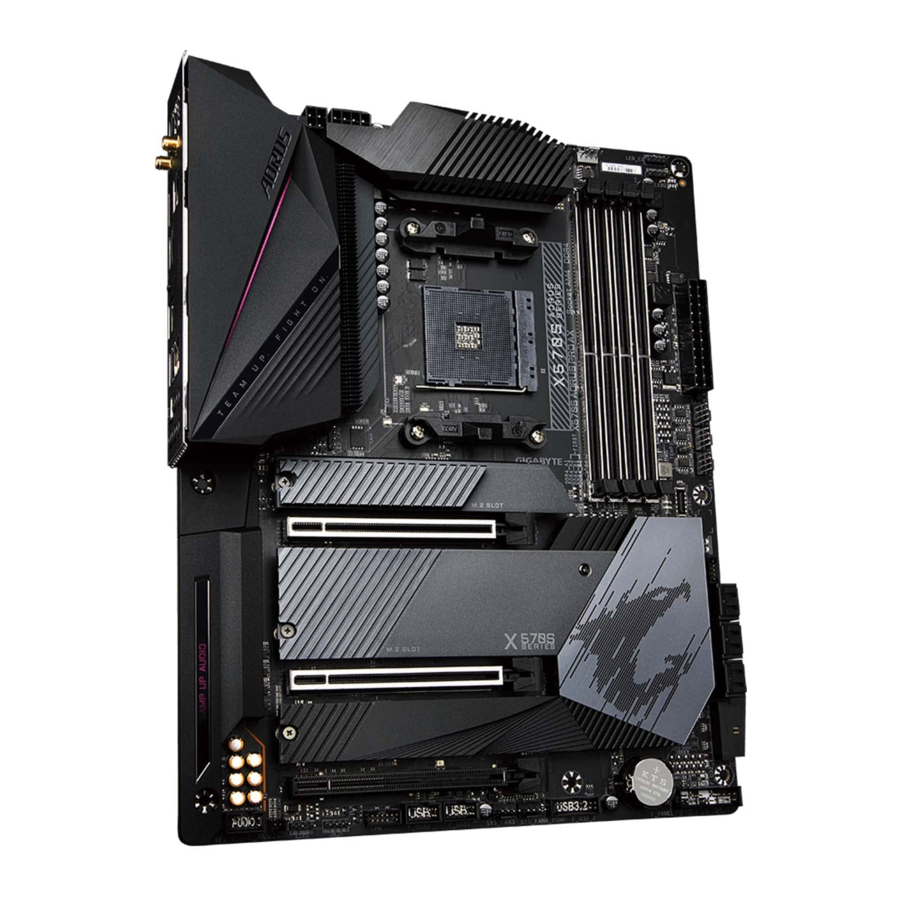

GIGABYTE X570S AORUS PRO AX - Handleiding moederbord

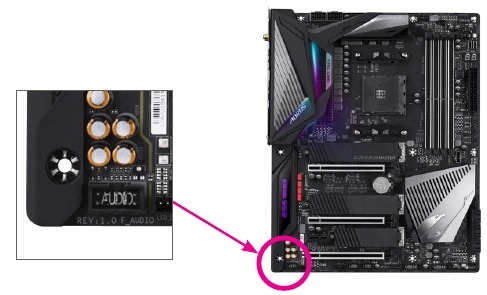

Uw moederbordrevisie identificeren
Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het BIOS, de drivers of op zoek naar technische informatie bijwerkt.
Voorbeeld:

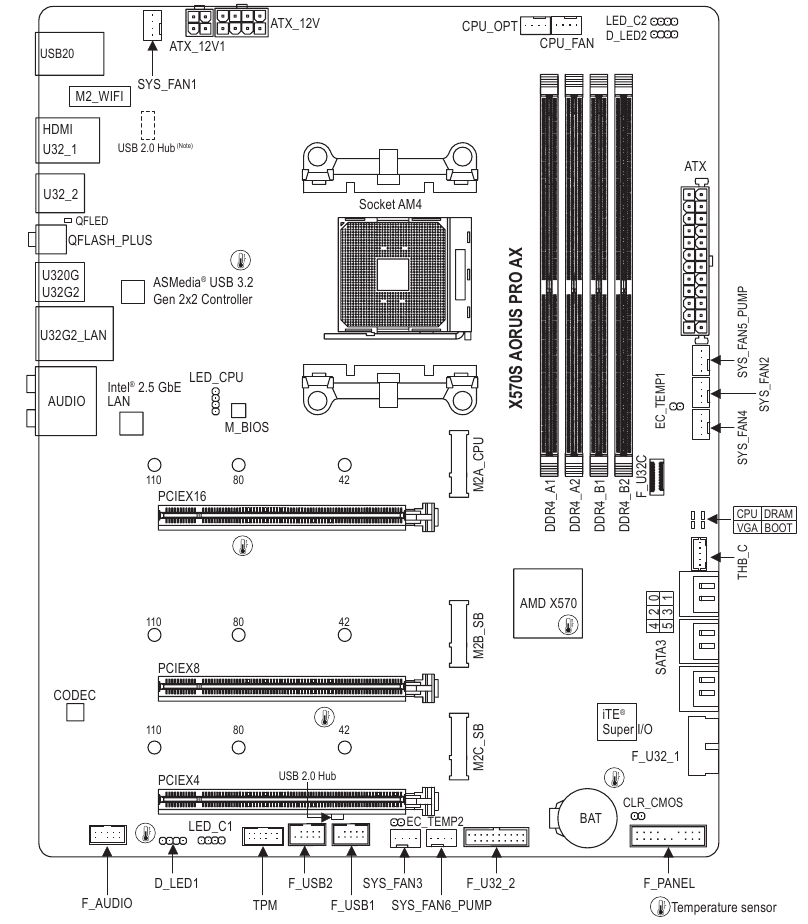

Indeling moederbord
Inhoud van de doos
- X570S AORUS PRO AX-moederbord
- Gebruikershandleiding
- Snelinstallatiegids
- Eén RGB LED-stripverlengkabel
- Eén antenne
- Vier SATA-kabels
- Eén G Connector
- M.2-schroeven

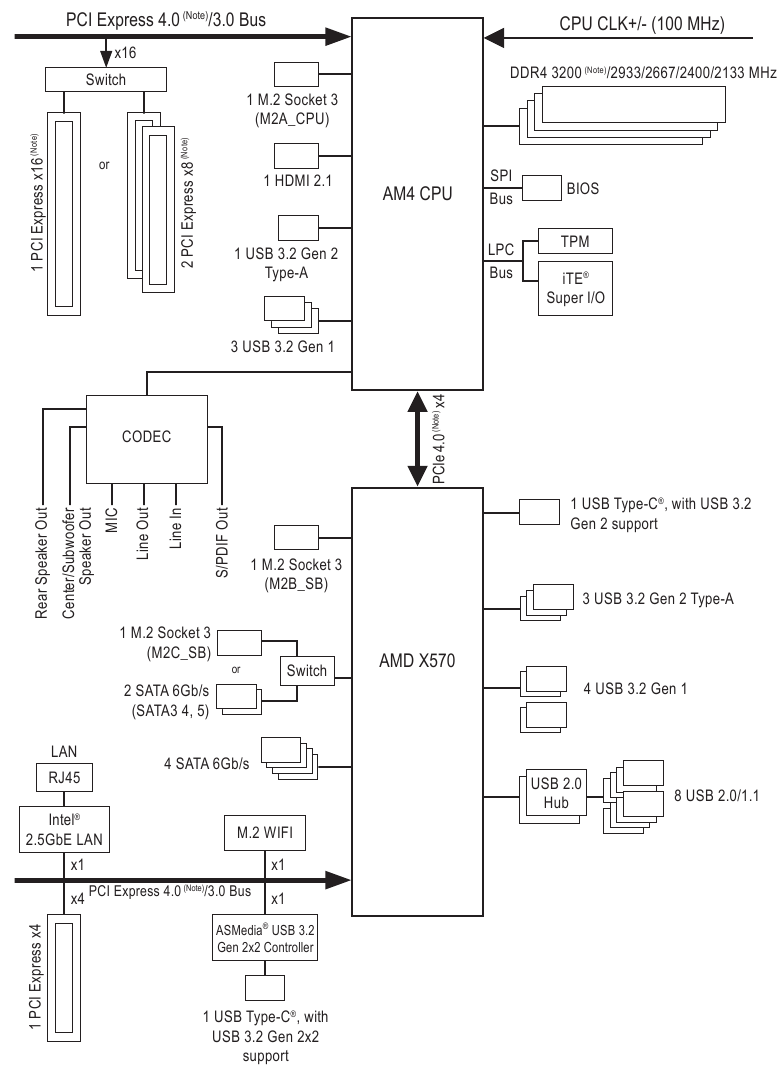

Blokschema moederbord
(Opmerking) De daadwerkelijke ondersteuning kan per CPU verschillen.
Hardware-installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talrijke gevoelige elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie zorgvuldig de gebruikershandleiding en volg deze procedures:
- Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze goed en veilig zijn aangesloten.
- Vermijd het aanraken van metalen contacten of connectoren wanneer u het moederbord hanteert.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
- Plaats het moederbord voor de installatie op een antistatische pad of in een elektrostatisch afgeschermde container.
- Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de spanning van de voeding is ingesteld volgens de lokale spanningsnorm.
- Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het circuit of de componenten van het moederbord.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing liggen.
- Plaats het computersysteem niet op een oneffen oppervlak.
- Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en fysiek letsel aan de gebruiker.
- Als u niet zeker bent over installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
- Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
| CPU |
|
| Chipset |
|
| Geheugen |
|
| Onboard graphics (Opmerking 1) |
|
| Audio |
|
| LAN |
|
| Draadloze communicatiemodule |
|
| Uitbreidingsslots |
|
| Multi-Graphics Technology (Opmerking 3) |
|
| Opslaginterface |
|
| USB |
|
| Interne connectoren |
|
| Connectoren op het achterpaneel |
|
| I/O-controller |
|
| Hardwaremonitor |
|
| BIOS |
|
| Unieke functies |
|
| Gebundelde software |
|
| Besturingssysteem |
|
| Form Factor |
|
(Opmerking 1) Alleen voor AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors.
(Opmerking 2) Alleen voor AMD Ryzen ™ 5000 Series/3000 Series Processors. (Opmerking 3) Alleen voor AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series Processors.
* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
De CPU installeren
Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:
- Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
- Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
- Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
- Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kunnen oververhitting en schade aan de CPU optreden.
- Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties in. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

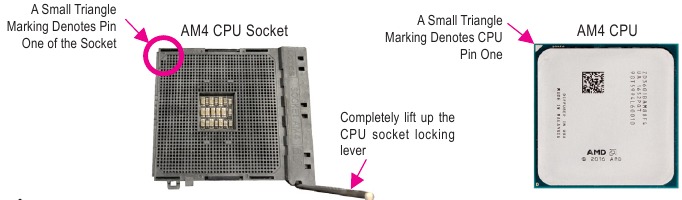

De CPU installeren
Til de vergrendelingshendel van de CPU-socket volledig op. Zoek pin één (aangegeven door een kleine driehoek) van de CPU-socket en de CPU. Zodra de CPU in de socket is geplaatst, plaatst u één vinger in het midden van de CPU, laat u de vergrendelingshendel zakken en vergrendelt u deze in de volledig vergrendelde positie.
Forceer de CPU niet in de CPU-socket voordat de vergrendelingshendel van de CPU-socket is opgetild, anders kan de CPU en de CPU-socket beschadigd raken.
Forceer de CPU niet in de CPU-socket voordat de vergrendelingshendel van de CPU-socket is opgetild, anders kan de CPU en de CPU-socket beschadigd raken.
Het geheugen installeren
Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de nieuwste ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een waterdicht ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, wijzigt u de richting.
- Wanneer u één geheugenmodule installeert, raden we aan om deze in de DDR4_A2-socket te installeren.
Dual Channel geheugenconfiguratie
Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte. De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:
Kanaal A: DDR4_A1, DDR4_A2
Kanaal B: DDR4_B1, DDR4_B2
Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.
Aanbevolen Dual Channel geheugenconfiguratie:
| DDR4_A1 | DDR4_A2 | DDR4_B1 | DDR4_B2 | |
| 2 Modules | - - | DS/SS | - - | DS/SS |
| 4 Modules | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)
Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in Dual Channel modus installeert.
- De Dual Channel modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
- Wanneer u de Dual Channel modus inschakelt met twee of vier geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. Voor optimale prestaties, wanneer u de Dual Channel modus inschakelt met twee geheugenmodules, raden we aan om deze in de DDR4_A2- en DDR4_B2-sockets te installeren.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees zorgvuldig de handleiding die bij uw uitbreidingskaart is geleverd.
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
AMD CrossFire ™ configuratie instellen
(Opmerking 1)
- Systeemvereisten
- Windows 10 64-bits besturingssysteem
- Een CrossFire-ondersteund moederbord met twee of meer PCI Express x16-slots en het juiste stuurprogramma
- CrossFire-ready grafische kaarten van hetzelfde merk en chip en het juiste stuurprogramma
- CrossFire (Opmerking 2) brugconnectoren
- Een voeding met voldoende vermogen wordt aanbevolen (raadpleeg de handleiding van uw grafische kaarten voor de vermogensvereisten)
- De grafische kaarten aansluiten
Stap 1: Volg de stappen in "Een uitbreidingskaart installeren" en installeer de grafische kaarten op de PCIEX16- en PCIEX8-slots.
Stap 2: Plaats de CrossFire (Opmerking 2) brugconnectoren in de CrossFire gouden randconnectoren bovenop de kaarten.
Stap 3: Sluit de beeldschermkabel aan op de grafische kaart op de PCIEX16-sleuf. - Het stuurprogramma van de grafische kaart configureren
Nadat u het stuurprogramma van de grafische kaart in het besturingssysteem hebt geïnstalleerd, gaat u naar het scherm AMD RADEON SETTINGS. Blader naar Gaming\Global Settings en zorg ervoor dat AMD CrossFire is ingesteld op On.
(Opmerking 1) Alleen voor AMD Ryzen ™ 5000-serie/5000 G-serie/4000 G-serie/3000-serie/2000-serie processors.
(Opmerking 2) De brugconnector(en) zijn mogelijk nodig of niet, afhankelijk van uw grafische kaarten.
De procedure en het stuurprogrammascherm voor het inschakelen van CrossFire-technologie kunnen verschillen per grafische kaart en stuurprogrammaversie. Raadpleeg de handleiding die bij uw grafische kaarten is geleverd voor meer informatie over het inschakelen van CrossFire-technologie.
Aansluitingen op het achterpaneel
- USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. - SMA-antenneaansluitingen (2T2R)
Gebruik deze connector om een antenne aan te sluiten.
![]()
Draai de antennes vast aan de antenneaansluitingen en richt de antennes vervolgens correct voor een betere signaalontvangst. - USB 3.2 Gen 1-poort
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - USB 3.2 Gen 1-poort (Q-Flash Plus-poort)
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus (Opmerking 1) gebruikt, moet u eerst de USB-flashdrive in deze poort plaatsen. - HDMI-poort (Opmerking 2)
De HDMI-poort is HDCP 2.3-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-indelingen. Het ondersteunt ook tot 192KHz/24bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
![]()
Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u het standaardapparaat voor geluidsweergave instellen op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.) - USB 3.2 Gen 2 Type-A-poort (rood)
De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - Q-Flash Plus Button (Note 1)
Q-Flash Plus stelt u in staat om het BIOS bij te werken wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla het nieuwste BIOS op een USB-stick op en steek deze in de Q-Flash Plus-poort, waarna u het BIOS nu automatisch kunt flashen door simpelweg op de Q-Flash Plus button (knop) te drukken. De QFLED knippert wanneer de BIOS-matching en -flashing beginnen en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid. - USB Type-C ®-poort
De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 2x2-specificatie en is compatibel met de USB 3.2 Gen 2-, USB 3.2 Gen 1- en USB 2.0-specificaties. Gebruik deze poort voor USB-apparaten.
- Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en verwijdert u deze vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.
- RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 2,5 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
![]()
Snelheid LED:
| Status | Beschrijving |
| Groen | 2,5 Gbps datasnelheid |
| Oranje | 1 Gbps datasnelheid |
| Uit | 100 Mbps datasnelheid |
Activiteit LED:
| Status | Beschrijving |
| Knipperend | Gegevensoverdracht of -ontvangst vindt plaats |
| Aan | Er vindt geen gegevensoverdracht of -ontvangst plaats |
- Center-/subwoofer-luidsprekeruitgang
Gebruik deze audio-aansluiting om center-/subwoofer-luidsprekers aan te sluiten. - Achterluidsprekeruitgang
Gebruik deze audio-aansluiting om achterluidsprekers aan te sluiten. - Optische S/PDIF-uitgangsaansluiting
Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingaande connector biedt. - Line-in/zijluidsprekeruitgang
De line-ingang. Gebruik deze audio-aansluiting voor line-in-apparaten, zoals een optisch station, walkman, enz. - Line-out/voorluidsprekeruitgang
De line-out-aansluiting. Deze aansluiting ondersteunt audioversterkingsfunctie. Voor een betere geluidskwaliteit wordt aanbevolen om uw hoofdtelefoon/luidspreker op deze aansluiting aan te sluiten (werkelijke effecten kunnen variëren afhankelijk van het gebruikte apparaat). - Microfooningang/zijluidsprekeruitgang
De microfooningang.
Audio-aansluitingconfiguraties:
| Aansluiting | Hoofdtelefoon/ 2-kanaals | 4-kanaals | 5.1-kanaals | 7.1-kanaals |
|  | | ||
| | | | |
| | |||
| | | | |
| |
Als u een zijluidspreker wilt installeren, moet u de line-in- of microfooningang opnieuw toewijzen als zijluidsprekeruitgang via de audiodriver.
Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
(Opmerking 1) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de webpagina "Unieke functies" op de website van GIGABYTE.
(Opmerking 2) Alleen voor AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors.

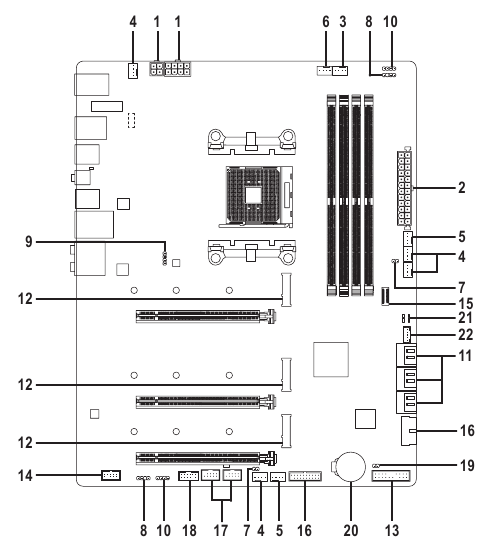

Interne connectoren
- ATX_12V1/ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3/4
- SYS_FAN5_PUMP/SYS_FAN6_PUMP
- CPU_OPT
- EC_TEMP1/EC_TEMP2
- D_LED1/D_LED2
- LED_CPU
- LED_C1/LED_C2
- SATA3 0/1/2/3/4/5

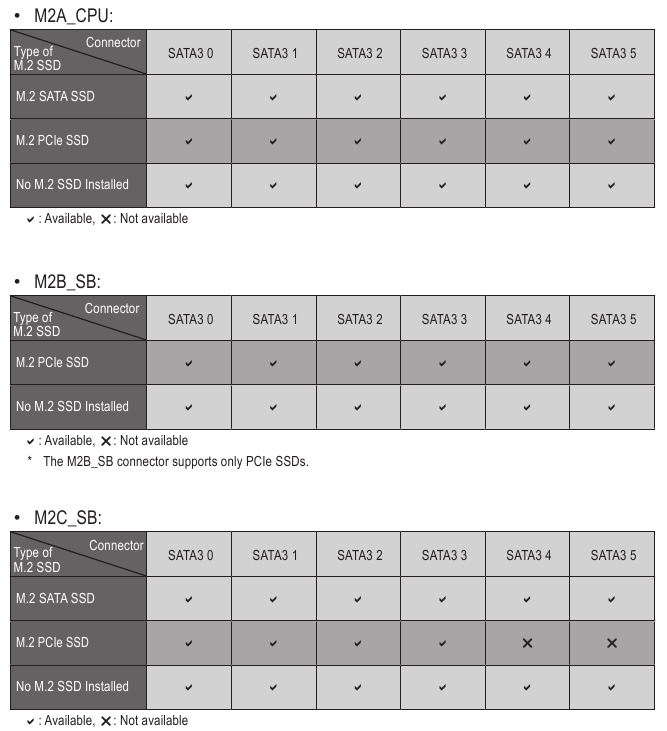

- M2A_CPU/M2B_SB/M2C_SB
- F_PANEL
- F_AUDIO
- F_U32C
- F_U32_1/F_U32_2
- F_USB1/F_USB2
- TPM
- CLR_CMOS
- BAT
- CPU/DRAM/VGA/BOOT
- THB_C
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Koppel het netsnoer los van het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.
1/2) ATX_12V1/ATX_12V/ATX (2x2, 2x4, 12V-stroomconnectoren en 2x12-hoofdstroomconnector)
Met behulp van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector. De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingseisen te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.
ATX_12V1:
| Pin nr. | Definitie |
| 1 | GND |
| 2 | GND |
| 3 | +12V |
| 4 | +12V |
ATX_12V:
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | GND (Alleen voor 2x4-pins 12V) | 5 | +12V (Alleen voor 2x4-pins 12V) |
| 2 | GND (Alleen voor 2x4-pins 12V) | 6 | +12V (Alleen voor 2x4-pins 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (zacht aan/uit) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand-by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (Alleen voor 2x12-pins ATX) | 23 | +5V (Alleen voor 2x12-pins ATX) |
| 12 | 3.3V (Alleen voor 2x12-pins ATX) | 24 | GND (Alleen voor 2x12-pins ATX) |
3/4) CPU_FAN/SYS_FAN1/2/3/4 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
- SYS_FAN5_PUMP/SYS_FAN6_PUMP (Systeemventilator-/waterkoelpompheaders)
De ventilator-/pompheaders zijn 4-pins. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De header biedt ook snelheidsregeling voor een waterkoelpomp, zie het hoofdstuk "BIOS Setup", "Smart Fan 6" voor meer informatie.
![]()
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
- CPU_OPT (Waterkoeling CPU-ventilatorheader)
De ventilatorheader is 4-pins en heeft een foolproof insteekontwerp. De meeste ventilatorheaders hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling.
![]()
| Connector | CPU_FAN | SYS_FAN1~4 | SYS_FAN5/6_PUMP | CPU_OPT |
| Maximale stroom | 2A | 2A | 2A | 2A |
| Maximaal vermogen | 24W | 24W | 24W | 24W |
- Zorg ervoor dat u de ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
- Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.
- EC_TEMP1/EC_TEMP2 (Temperatuursensorheaders)
Sluit de thermistorkabels aan op de headers voor temperatuurdetectie.
![]()
| Pin nr. | Definitie |
| 1 | SENSOR IN |
| 2 | GND |
- D_LED1/D_LED2 (Adresseerbare LED-stripheaders)
De headers kunnen worden gebruikt om een standaard 5050 adresseerbare LED-strip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 LED's.
![]()
| Pin nr. | Definitie |
| 1 | V (5V) |
| 2 | Data |
| 3 | Geen pin |
| 4 | GND |
Sluit uw adresseerbare LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 van de adresseerbare LED-stripheader. Een onjuiste aansluiting kan leiden tot beschadiging van de LED-strip.
- LED_CPU (CPU-koeler LED-strip/RGB LED-stripheader)
De header kan worden gebruikt om een CPU-koeler LED-strip of een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
![]()
| Pin nr. | Definitie |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Sluit de CPU-koeler LED-strip/RGB LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot beschadiging van de LED-strip.
Voor het in- of uitschakelen van de lampjes van de LED-strip, gaat u naar de webpagina "Unieke functies" van de website van GIGABYTE.
Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
- LED_C1/LED_C2 (RGB LED-stripheaders)
De headers kunnen worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal poortvermogen van 2A (12V) en een maximale lengte van 2 m.
![]()
| Pin nr. | Definitie |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Sluit het ene uiteinde van de RGB LED-stripverlengkabel aan op de header en het andere uiteinde op uw RGB LED-strip. De zwarte draad (gemarkeerd met een driehoek op de stekker) van de verlengkabel moet worden aangesloten op Pin 1 (12V) van deze header. De 12V-pin (gemarkeerd met een pijl) aan het andere uiteinde van de verlengkabel moet zijn uitgelijnd met de 12V van de LED-strip. Wees voorzichtig met de aansluitrichting van de LED-strip; een onjuiste aansluiting kan leiden tot beschadiging van de LED-strip.
Voor het in- of uitschakelen van de lampjes van de LED-strip, gaat u naar de webpagina "Unieke functies" van de website van GIGABYTE.
Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
- SATA3 0/1/2/3/4/5 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
![]()
| Pin nr. | Definitie |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Raadpleeg het hoofdstuk "BIOS Setup," "Settings/IO Ports/ SATA Configuration" voor meer informatie over het inschakelen van hot-plugging voor de SATA-poorten.
- M2A_CPU/M2B_SB/M2C_SB (M.2 Socket 3-connectoren)
De M.2-connectoren ondersteunen M.2 SATA SSD's of M.2 PCIe SSD's en ondersteunen RAID-configuratie. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een M.2 SATA SSD of een SATA-harde schijf. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
![]()
Volg de onderstaande stappen om een M.2 SSD correct te installeren in de M.2-connector.
Stap 1:
Zoek de M.2-connector waar u de M.2 SSD wilt installeren, gebruik een schroevendraaier om de schroef op het koellichaam los te draaien en verwijder vervolgens het koellichaam. Verwijder de beschermfolie van de thermische pad op de M.2-connector.
Stap 2:
Zoek het juiste montagegat op basis van de lengte van uw M.2 SSD-schijf. Verplaats indien nodig de afstandhouder naar het gewenste montagegat. Plaats de M.2 SSD onder een hoek in de M.2-connector.
Stap 3:
Druk de M.2 SSD omlaag en gebruik vervolgens de meegeleverde schroef om deze in de connector te bevestigen. Plaats het koellichaam terug en bevestig het aan het originele gat. Verwijder de beschermfolie van de onderkant van het koellichaam voordat u het koellichaam terugplaatst.
Installatie-opmerkingen voor de M.2- en SATA-connectoren:
De beschikbaarheid van de SATA-connectoren kan worden beïnvloed door het type apparaat dat is geïnstalleerd in de M.2-sockets. De M2C_SB-connector deelt bandbreedte met de SATA3 4-, 5-connectoren. Raadpleeg de volgende tabellen voor meer informatie.
- F_PANEL (Frontpaneelheader)
Sluit de aan/uit-schakelaar, de reset-schakelaar, de luidspreker, de chassisinbraakschakelaar/-sensor en de systeemstatusindicator op het chassis aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
![]()
- PLED/PWR_LED (Aan/uit-led):
![]()
Wordt aangesloten op de aan/uit-statusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uitgeschakeld wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).
- PW (Aan/uit-schakelaar): Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg "BIOS Setup," het hoofdstuk "Settings\Platform Power" voor meer informatie).
- SPEAK (Luidspreker): Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem meldt de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
- HD (LED voor harde schijfactiviteit): Wordt aangesloten op de LED voor harde schijfactiviteit op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
- RES (Reset-schakelaar): Wordt aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en een normale herstart niet lukt.
- CI (Chassisinbraakheader): Wordt aangesloten op de chassisinbraakschakelaar/-sensor op de behuizing die kan detecteren of de behuizing is verwijderd. Voor deze functie is een behuizing met een chassisinbraakschakelaar/-sensor vereist.
- NC: Geen verbinding.
Het ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een reset-schakelaar, een aan/uit-led, een harde schijf activiteit-led, een speaker enz. Wanneer u uw chassis voorpaneelmodule op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pin-toewijzingen correct overeenkomen.
- F_AUDIO (Audioheader voorpaneel)
De audioheader voor het voorpaneel ondersteunt High Definition Audio (HD). U kunt uw audio module voor het voorpaneel van uw chassis aansluiten op deze header. Zorg ervoor dat de draadtoewijzingen van de module connector overeenkomen met de pin-toewijzingen van de moederbord header. Een incorrecte verbinding tussen de module connector en de moederbord header zorgt ervoor dat het apparaat niet kan werken of het zelfs kan beschadigen.
![Audioheader voorpaneel]()
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | No Pin |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Sommige chassis bieden een audio module voor het voorpaneel dat gescheiden connectoren heeft op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van het chassis voor informatie over het aansluiten van de audio module voor het voorpaneel dat andere draadtoewijzingen heeft.
- F_U32C (USB Type-C ® Header met USB 3.2 Gen 2 ondersteuning)
De header voldoet aan de USB 3.2 Gen 2 specificatie en kan voorzien in één USB-poort.
![USB Type-C Header]()
| Pin nr. | Definitie | Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | VBUS | 8 | CC1 | 15 | RX2+ |
| 2 | TX1+ | 9 | SBU1 | 16 | RX2- |
| 3 | TX1- | 10 | SBU2 | 17 | GND |
| 4 | GND | 11 | VBUS | 18 | D- |
| 5 | RX1+ | 12 | TX2+ | 19 | D+ |
| 6 | RX1- | 13 | TX2- | 20 | CC2 |
| 7 | VBUS | 14 | GND |
- F_U32_1/F_U32_2 (USB 3.2 Gen 1 Headers)
De headers voldoen aan de USB 3.2 Gen 1 en USB 2.0 specificatie en elke header kan voorzien in twee USB-poorten. Neem contact op met de lokale dealer om de optionele 3.5" voorpaneel aan te schaffen die voorziet in twee USB 3.2 Gen 1 poorten.
![USB 3.2 Gen 1 Header]()
| Pin nr. | Definitie | Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | No Pin |
| 7 | GND | 14 | SSTX2+ |
- F_USB1/F_USB2 (USB 2.0/1.1 Headers)
De headers voldoen aan de USB 2.0/1.1 specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-bracket. Neem contact op met de lokale dealer om de optionele USB-bracket aan te schaffen.
![USB 2.0/1.1 Header]()
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | Power (5V) | 6 | USB DY+ |
| 2 | Power (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | No Pin |
| 5 | USB DX+ | 10 | NC |
- Sluit de IEEE 1394 bracket (2x5-pin) kabel niet aan op de USB 2.0/1.1 header.
- Voordat u de USB-bracket installeert, moet u ervoor zorgen dat u uw computer uitschakelt en het netsnoer uit het stopcontact trekt om schade aan de USB-bracket te voorkomen.
- TPM (Trusted Platform Module Header)
U kunt een TPM (Trusted Platform Module) aansluiten op deze header.
![TPM Header]()
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | LAD0 | 7 | LAD3 |
| 2 | VCC3 | 8 | GND |
| 3 | LAD1 | 9 | LFRAME |
| 4 | No Pin | 10 | NC |
| 5 | LAD2 | 11 | SERIRQ |
| 6 | LCLK | 12 | LRESET |
- CLR_CMOS (Clear CMOS Jumper)
Gebruik deze jumper om de BIOS configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.
Open: Normaal
Short: Wis CMOS-waarden
- Schakel altijd uw computer uit en trek het netsnoer uit het stopcontact voordat u de CMOS-waarden wist.
- Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer handmatig de BIOS-instellingen (raadpleeg "BIOS Setup" hoofdstuk voor BIOS-configuraties).
- BAT (Batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning daalt tot een laag F_USB30 3 niveau, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
U kunt de CMOS-waarden wissen door de batterij te verwijderen:
- Schakel uw computer uit en trek de stekker uit het stopcontact.
- Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
- Plaats de batterij terug.
- Steek de stekker in het stopcontact en start uw computer opnieuw op.
- Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
- Vervang de batterij door een gelijkwaardige. Schade aan uw apparaten kan optreden als de batterij wordt vervangen door een onjuist model.
- Neem contact op met de plaats van aankoop of de lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
- Let bij het plaatsen van de batterij op de oriëntatie van de positieve (+) en de negatieve (-) zijde van de batterij (de positieve zijde moet naar boven wijzen).
- Gebruikte batterijen moeten worden behandeld in overeenstemming met de plaatselijke milieuvoorschriften.
- CPU/DRAM/VGA/BOOT (Status-LED's)
De status-LED's laten zien of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/DRAM/VGA-LED brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-LED brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.
![]()
CPU: CPU-status-LED
DRAM: Geheugenstatus-LED
VGA: Status-LED grafische kaart
BOOT: Status-LED besturingssysteem
- THB_C (Thunderbolt ™ Add-in Card Connector)
Deze connector is voor een GIGABYTE Thunderbolt
![]()
![]()
Ondersteunt een Thunderbolt ™ add-in kaart.
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS omvat een BIOS-instellingenprogramma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de benodigde stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de toets <Delete> tijdens de POST wanneer de stroom is ingeschakeld. Om het BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash of het @BIOS-hulpprogramma.
- Q-Flash stelt de gebruiker in staat om snel en eenvoudig het BIOS te upgraden of er een back-up van te maken zonder het besturingssysteem te openen.
- @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van het BIOS van internet zoekt en downloadt en het BIOS bijwerkt.
- Omdat het flashen van het BIOS potentieel riskant is, wordt aangeraden het BIOS niet te flashen als u geen problemen ondervindt bij het gebruik van de huidige versie van het BIOS. Om het BIOS te flashen, doe het met de nodige voorzichtigheid. Onvoldoende BIOS-flashing kan leiden tot een storing in het systeem.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper in het hoofdstuk Hardware-installatie voor het wissen van de CMOS-waarden.)

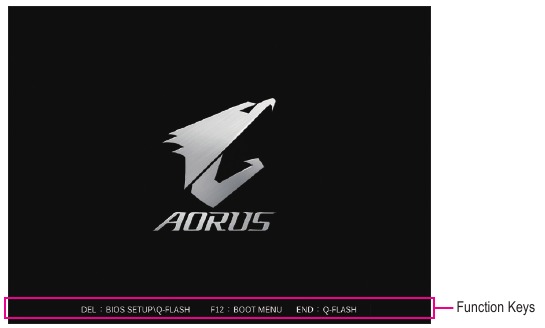

Opstartscherm
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
Er zijn twee verschillende BIOS-modi als volgt en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. In de Easy Mode kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de Easy Mode kunt u uw muis gebruiken om door de configuratie-items te navigeren. De Advanced Mode biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.
- Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults om uw systeem in te stellen op de standaardwaarden.
- De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, zijn alleen ter referentie en kunnen verschillen per BIOS-versie.

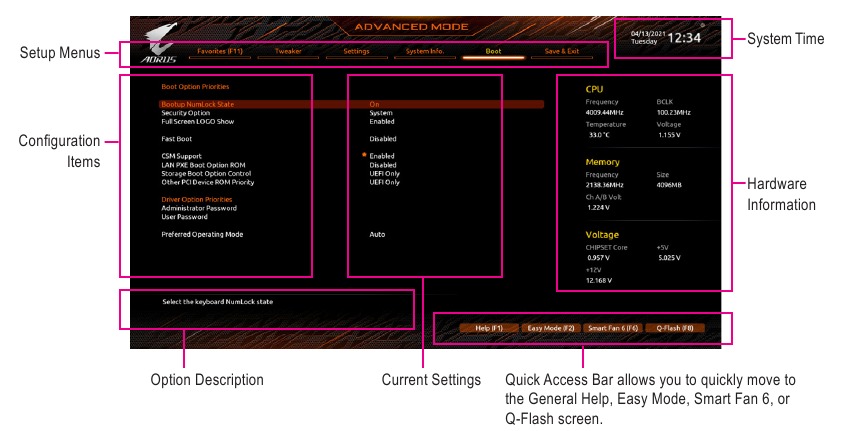

Het hoofdmenu
Functietoetsen in de Geavanceerde modus
| <←><→> | Verplaats de selectiebalk om een instellingenmenu te selecteren |
| <↓><↑> | Verplaats de selectiebalk om een configuratie-item in een menu te selecteren |
| <Enter>/Dubbelklikken | Voer een opdracht uit of ga naar een menu |
| < + >/<Page Up> | Verhoog de numerieke waarde of breng wijzigingen aan |
| < - >/<Page Down> | Verlaag de numerieke waarde of breng wijzigingen aan |
| <F1> | Toon beschrijvingen van de functietoetsen |
| <F2> | Schakel over naar de Easy Mode |
| <F3> | Sla de huidige BIOS-instellingen op in een profiel |
| <F4> | Laad de BIOS-instellingen uit een eerder gemaakt profiel |
| <F5> | Herstel de vorige BIOS-instellingen voor de huidige submenu's |
| <F6> | Geef het Smart Fan 6-scherm weer |
| <F7> | Laad de geoptimaliseerde standaard BIOS-instellingen voor de huidige submenu's |
| <F8> | Open het Q-Flash-hulpprogramma |
| <F10> | Sla alle wijzigingen op en sluit het BIOS-instellingenprogramma af |
| <F11> | Schakel over naar het submenu Favorieten |
| <F12> | Leg het huidige scherm vast als een afbeelding en sla het op uw USB-drive op |
| <Insert> | Voeg een favoriete optie toe of verwijder deze |
| <Ctrl>+<S> | Geef informatie weer over het geïnstalleerde geheugen |
| <Esc> | Hoofdmenu: Sluit het BIOS-instellingenprogramma af Submenu's: Sluit het huidige submenu af |

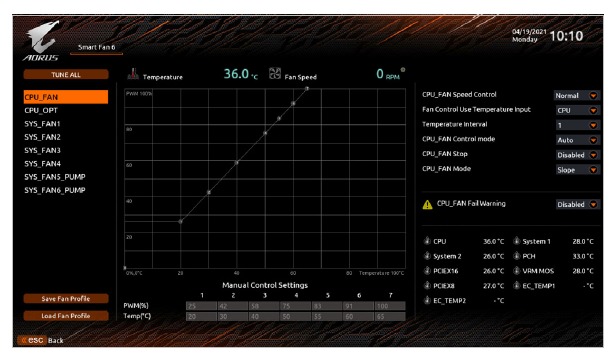

Smart Fan 6
Gebruik de functietoets <F6> om snel naar dit scherm te schakelen. Op dit scherm kunt u de ventilatorsnelheid gerelateerde instellingen voor elke ventilatorheader configureren of uw systeem-/CPU-temperatuur bewaken.
TUNE ALL
Hiermee kunt u de huidige instellingen toepassen op alle ventilatorheaders.
Temperatuur
Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
Ventilatorsnelheid
Geeft de huidige ventilator-/pompsnelheden weer.
Debiet
Geeft het debiet van uw waterkoelsysteem weer. Druk op <Enter> op Ventilatorsnelheid om over te schakelen naar deze functie.
FAN Speed Control
Hiermee kunt u bepalen of u de functie voor het regelen van de ventilatorsnelheid wilt inschakelen en de ventilatorsnelheid aanpassen.
| Normal | Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard) |
| Silent | Hiermee kan de ventilator op lage snelheid draaien. |
| Manual | Hiermee kunt u de curve-nodes slepen om de ventilatorsnelheid aan te passen. Of u kunt de functie EZ Tuning gebruiken. Nadat u de positie van de node hebt aangepast, drukt u op Apply om automatisch de helling van de curve te berekenen. |
| Full Speed | Hiermee kan de ventilator op volle snelheid draaien. |
Fan Control Use Temperature Input
Hiermee kunt u de referentietemperatuur selecteren voor het regelen van de ventilatorsnelheid.
Temperature Interval
Hiermee kunt u het temperatuurinterval selecteren voor de verandering van de ventilatorsnelheid.
FAN/PUMP Control Mode
| Auto | Laat het BIOS automatisch het type ventilator detecteren dat is geïnstalleerd en stelt de optimale regelmodus in. (Standaard) |
| Voltage | De spanningsmodus wordt aanbevolen voor een 3-pins ventilator/pomp. |
| PWM | De PWM-modus wordt aanbevolen voor een 4-pins ventilator/pomp. |
FAN/PUMP Stop
Schakelt de ventilator-/pompstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator of pomp stopt de werking wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
FAN/PUMP Mode
Hiermee kunt u de werkingsmodus voor de ventilator instellen.
| Slope | Past de ventilatorsnelheid lineair aan op basis van de temperatuur. (Standaard) |
| Stair | Past de ventilatorsnelheid stapsgewijs aan op basis van de temperatuur. |
FAN/PUMP Fail Warning
Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator/pomp niet is aangesloten of defect is. Controleer de ventilator-/pompconditie of de ventilator-/pompverbinding wanneer dit gebeurt. (Standaard: Uitgeschakeld)
Save Fan Profile
Met deze functie kunt u de huidige instellingen opslaan in een profiel. U kunt het profiel opslaan in het BIOS of Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat.
Load Fan Profile
Met deze functie kunt u een eerder opgeslagen BIOS-profiel laden zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om een profiel van uw opslagapparaat te laden.

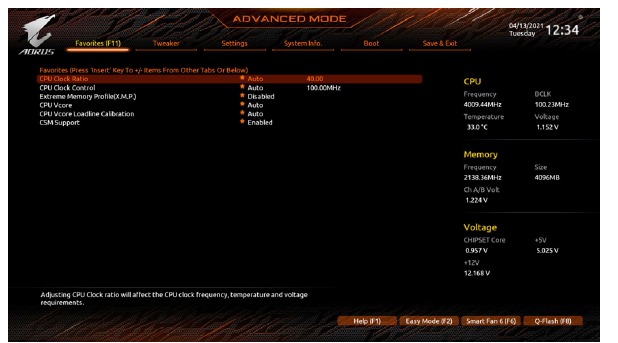

Favorieten (F11)
Stel uw veelgebruikte opties in als uw favorieten en gebruik de <F11>-toets om snel over te schakelen naar de pagina waar al uw favoriete opties zich bevinden. Om een favoriete optie toe te voegen of te verwijderen, gaat u naar de oorspronkelijke pagina en drukt u op <Insert> op de optie. De optie is gemarkeerd met een sterteken als deze is ingesteld als "favoriet".

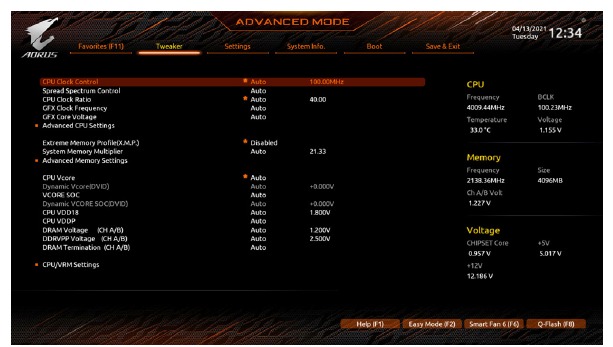

Tweaker
Of het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Onjuiste overklok/overspanning kan leiden tot schade aan de CPU, chipset of het geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor ervaren gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wist u de CMOS-waarden en reset u het bord naar de standaardwaarden.)
CPU Clock Control (CPU-klokregeling)
Hiermee kunt u de CPU-basisklok handmatig instellen in stappen van 1 MHz. (Standaard: Auto)
Het wordt ten zeerste aanbevolen om de CPU-frequentie in te stellen in overeenstemming met de CPU-specificaties.
Spread Spectrum Control (Spread Spectrum-regeling)
Schakelt CPU/PCIe Spread Spectrum in of uit. (Standaard: Auto)
CPU Ratio Mode (CPU-verhoudingsmodus) (Opmerking)
Hiermee kunt u de kernverhouding instellen voor alle CPU-kernen of afzonderlijke kernen. (Standaard: Alle kernen)
CCD0 CCX0/1 Ratio (CCD0 CCX0/1-verhouding) (Opmerking)
Hiermee kunt u de kernverhouding handmatig instellen voor de CPU CCX0, 1-kernen. Dit item kan alleen worden geconfigureerd als CPU Ratio Mode is ingesteld op Per CCX. (Standaard: Auto)
CPU Clock Ratio (CPU-klokverhouding)
Hiermee kunt u de klokverhouding voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die wordt geïnstalleerd.
GFX Clock Frequency (GFX-klokfrequentie) (Opmerking)
Hiermee kunt u de frequentie voor de GPU wijzigen. Nadat u de GFX Clock Frequency-instellingen hebt gewijzigd, moet u de GFX Core Voltage-instellingen aanpassen. (Standaard: Auto)
OPMERKING: Het instelbare bereik is afhankelijk van de CPU die wordt geïnstalleerd. Met Auto kan het BIOS deze instelling automatisch configureren.
GFX Core Voltage (GFX-kernspanning) (Opmerking)
Hiermee kunt u de spanning voor de GPU wijzigen. (Standaard: Auto)
OPMERKING: Het instelbare bereik is afhankelijk van de CPU die wordt geïnstalleerd. Met Auto kan het BIOS deze instelling automatisch configureren.
- Advanced CPU Settings (Geavanceerde CPU-instellingen)
Core Performance Boost (Kernprestatieverbetering) (Opmerking)
Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie, een technologie voor het stimuleren van de CPU-prestaties, wilt inschakelen. (Standaard: Auto)
(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
SVM Mode (SVM-modus)
Virtualisatie verbeterd door Virtualization Technology zorgt ervoor dat een platform meerdere besturingssystemen en toepassingen in onafhankelijke partities kan uitvoeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
AMD Cool&Quiet function (AMD Cool&Quiet-functie)
| Ingeschakeld | Hiermee kan het AMD Cool'n'Quiet-stuurprogramma de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik ervan te verminderen. (Standaard) |
| Uitgeschakeld | Schakelt deze functie uit. |
PPC Adjustment (PPC-aanpassing) (Opmerking 1)
Hiermee kunt u de PState van de CPU vastzetten. (Standaard: PState 0)
Global C-state Control (Globale C-state-regeling) (Opmerking 1)
Hiermee kunt u bepalen of de CPU C-states mag ingaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens het stoppen van het systeem om het stroomverbruik te verminderen. (Standaard: Auto)
Power Supply Idle Control (Stroomtoevoer inactief regeling) (Opmerking 1)
Schakelt Package C6 State in of uit.
| Typical Current Idle (Typische stroom inactief) | Schakelt deze functie uit. |
| Low Current Idle (Lage stroom inactief) | Schakelt deze functie in. |
| Auto | Hiermee kan het BIOS deze instelling automatisch configureren. (Standaard) |
CCD Control (CCD-regeling) (Opmerking 1)
Stelt het aantal te gebruiken CCD's in. (Standaard: Auto)
Downcore Control (Downcore-regeling)
Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). (Standaard: Auto)
SMT Mode (SMT-modus)
Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. (Standaard: Auto)
CPPC (Opmerking 1)
Schakelt de CPPC-functie in of uit. (Standaard: Auto)
CPPC Preferred Cores (CPPC voorkeurskernen)(Opmerking 1)
Schakelt de CPPC Preferred Cores-functie in of uit. (Standaard: Auto)
Active OC Tuner (Actieve OC-tuner) (Opmerking 2)
Schakelt de Active OC Tuner-functie in of uit. (Standaard: Uitgeschakeld)
Extreme Memory Profile (X.M.P.)(Opmerking 2)
Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer deze functie is ingeschakeld.
| Uitgeschakeld | Schakelt deze functie uit. (Standaard) |
| Profile1 | Gebruikt de Profile 1-instellingen. |
| Profile2 (Opmerking 2) | Gebruikt de Profile 2-instellingen. |
XMP High Frequency Support (XMP-ondersteuning voor hoge frequenties)(Opmerking 2)
Hiermee kunt u het compatibiliteitsniveau selecteren voor geheugen met een hoge frequentie. Dit item kan alleen worden geconfigureerd als Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2. (Standaard: Auto)
System Memory Multiplier (Systeemgeheugenvermenigvuldiger)
Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in op basis van de geheugen-SPD-gegevens. (Standaard: Auto)
FCLK Frequency (FCLK-frequentie)
Hiermee kunt u de FCLK-frequentie instellen. Opties zijn: Auto (standaard), 667 MHz ~ 4000 MHz.
UCLK Mode (UCLK-modus)
Hiermee kunt u de UCLK-modus specificeren. (Standaard: Auto)
(Opmerking 1) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
(Opmerking 2) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.
- Advanced Memory Settings (Geavanceerde geheugeninstellingen)
- Memory Subtimings (Geheugensubtimings)
↓Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
Deze secties bieden geheugentiminginstellingen. Opmerking: uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen. - SPD Info (SPD-info)
Geeft informatie weer over het geïnstalleerde geheugen.
Power Down Enable (Power Down inschakelen)
Schakelt Power Down-ondersteuning in of uit. (Standaard: Auto)
CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)/VDDP Voltage Control (Opmerking) /VDDG Voltage Control (Opmerking)
Met deze items kunt u de CPU Vcore- en geheugenspanningen aanpassen. - CPU/VRM Settings (CPU/VRM-instellingen)
In dit submenu kunt u het Load-Line Calibration-niveau, het overspanningsbeveiligingsniveau, het overstroombeveiligingsniveau en de PWM-fasen configureren.
(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

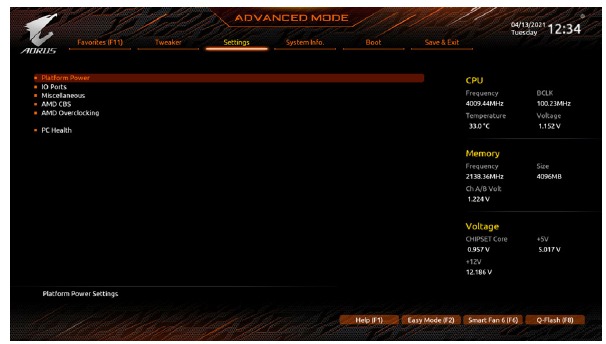

Instellingen
- Platform Power
AC BACK Bepaalt de status van het systeem na de terugkeer van de stroom na een AC-stroomstoring.
Memory Het systeem keert terug naar de laatst bekende actieve status na de terugkeer van de AC-stroom.
Always On Het systeem wordt ingeschakeld na de terugkeer van de AC-stroom.
Always Off Het systeem blijft uitgeschakeld na de terugkeer van de AC-stroom. (Standaard)
ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld) Opmerking: wanneer dit item is ingesteld op Ingeschakeld, is de functie Hervatten via alarm niet beschikbaar.
Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
Instant-Off Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec. Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop korter dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.
Power Loading
Schakelt dummy load in of uit. Wanneer de voeding een lage belasting heeft, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, stel dit dan in op Enabled. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Indien ingeschakeld, stelt u de datum en tijd als volgt in:
Wake up day: Schakel het systeem op een bepaald tijdstip op elke dag of op een bepaalde dag in een maand in.
Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld. Opmerking: vermijd bij het gebruik van deze functie onvoldoende afsluiting van het besturingssysteem of verwijdering van de AC-stroom, anders zijn de instellingen mogelijk niet effectief.
High Precision Event Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
- IO Ports
Initial Display Output
Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de geïntegreerde grafische kaart.
IGD Video (Note) Stelt de onboard grafische kaart in als de eerste weergave.
PCIe 1 Slot Stelt de grafische kaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
PCIe 2 Slot Stelt de grafische kaart op de PCIEX8-sleuf in als de eerste weergave.
PCIe 3 Slot Stelt de grafische kaart op de PCIEX4-sleuf in als de eerste weergave.
Integrated Graphics (Note)
Schakelt de onboard grafische functie in of uit.
Auto Het BIOS schakelt de onboard grafische kaart automatisch in of uit, afhankelijk van de geïnstalleerde grafische kaart. (Standaard)
Forces Schakelt de onboard grafische kaart in.
Disabled Schakelt de onboard grafische kaart uit.
UMA Mode (Note)
Specificeer de UMA-modus.
Auto Laat het BIOS deze instelling automatisch configureren. (Standaard)
UMA Specified Stelt de UMA Frame Buffer Size in.
UMA Auto Stelt de schermresolutie in.
UMA Game Optimized Past de frame buffer grootte aan op basis van de totale grootte van het systeemgeheugen.
Dit item kan alleen worden geconfigureerd wanneer Integrated Graphics is ingesteld op Forces.
UMA Frame Buffer Size (Note)
Framebuffergrootte is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor weergave. Opties zijn: Auto (standaard), 64M~2G. Dit item kan alleen worden geconfigureerd wanneer UMA Mode is ingesteld op UMA Specified.
Display Resolution (Note)
Hiermee kunt u de schermresolutie instellen. Opties zijn: Auto (standaard), 1920x1080 en lager, 2560x1600, 3840x2160. Dit item kan alleen worden geconfigureerd wanneer UMA Mode is ingesteld op UMA Auto.
HD Audio Controller
Schakelt de onboard audiofunctie in of uit. (Standaard: Ingeschakeld) Als u in plaats van de onboard audio een audio-uitbreidingskaart van een derde partij wilt installeren, stelt u dit item in op Disabled.
PCIEX16 Bifurcation
Hiermee kunt u bepalen hoe de bandbreedte van de PCIEX16-sleuf wordt verdeeld. Opties: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Note) , PCIE 4x4 (Note) . (Standaard: Auto)
Above 4G Decoding
Schakelt in of uit dat 64-bits apparaten kunnen worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Zet op Enabled als er meer dan één geavanceerde grafische kaart is geïnstalleerd en hun stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte 4 GB geheugenadresruimte). (Standaard: Uitgeschakeld)
Re-Size BAR Support
Schakelt ondersteuning voor Resizable BAR in of uit. (Standaard: Uitgeschakeld)
F_U32C Gen Speed
Hiermee kunt u de werkingsmodus van de F_U32C-header instellen op Gen 1 of Gen 2 (Note) . De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke header. (Standaard: Auto)
Onboard LAN Controller
Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld) Als u in plaats van de onboard LAN een netwerkkaart van een derde partij wilt installeren, stelt u dit item in op Disabled.
(Note) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
Ipv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv4 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv6 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
PXE boot wait time
Hiermee kunt u configureren hoe lang moet worden gewacht voordat u op <Esc> kunt drukken om de PXE-boot af te breken. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. (Standaard: 0)
Media detect count
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld. (Standaard: 1)
- Intel(R) Ethernet Controller
Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties. - Miscellaneous
LEDs in System Power On State
Hiermee kunt u de LED-verlichting van het moederbord in- of uitschakelen wanneer het systeem is ingeschakeld.
Off Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem is ingeschakeld.
On Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem is ingeschakeld. (Standaard)
LEDs in Sleep, Hibernation, and Soft Off States
Hiermee kunt u de verlichtingsmodus van de moederbord-LED's in de systeemstatus S3/S4/S5 instellen. Dit item kan worden geconfigureerd wanneer LEDs in System Power On State is ingesteld op On.
Off Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem in de S3/S4/S5-status komt. (Standaard)
On Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem in de S3/S4/S5-status komt.
PCIEX16 Slot Configuration
Hiermee kunt u de werkingsmodus van de PCIEX16-sleuf instellen op Gen 1, Gen 2, Gen 3 of Gen 4. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
PCIe Slot Configuration
Hiermee kunt u de werkingsmodus van de PCI Express-sleuven en M.2-connectoren instellen op Gen 1, Gen 2, Gen 3 of Gen 4 (Note) . De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke sleuf. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
PCIe ASPM Mode
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de CPU/chipset. (Standaard: Uitgeschakeld)
3DMark01 Enhancement
Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
IOMMU
Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
(Note) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
TSME
Schakelt TSME-ondersteuning in of uit. (Standaard: Auto)
AMD CPU fTPM
Schakelt de in de AMD CPU geïntegreerde TPM 2.0-functie in of uit. (Standaard: Uitgeschakeld)
- Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit. - AMD CBS
Dit submenu biedt AMD CBS-gerelateerde configuratieopties. - PC Health
Reset Case Open Status
Disabled Behoudt of wist de registratie van de eerdere status van de chassis-inbraak. (Standaard)
Enabled Wist de registratie van de eerdere status van de chassis-inbraak en het veld Case Open toont "Nee" bij de volgende keer opstarten.
Case Open
Toont de detectiestatus van het chassis-inbraakdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisbehuizing is verwijderd, toont dit veld "Ja", anders toont het "Nee". Om de statusregistratie van de chassis-inbraak te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
CPU Vcore/CPU VDDP/CPU VDD18/DRAM Channel A/B Voltage/PM_CLDO12/ +3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Toont de huidige systeemspanningen.

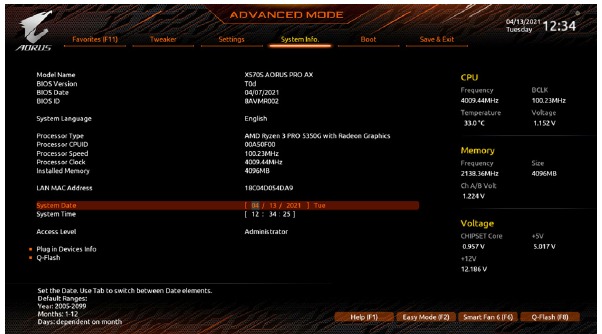

Systeeminformatie
Deze sectie geeft informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.
System Language
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
System Date
Stelt de systeemdatum in. De datumindeling is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
System Time
Stelt de systeem tijd in. De tijdindeling is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Access Level
Toont het huidige toegangsniveau, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
- Plug in Devices Info
Toont informatie over uw SATA-, PCI Express- en M.2-apparaten, indien geïnstalleerd. - Q-Flash
Hiermee hebt u toegang tot het Q-Flash-hulpprogramma om het BIOS bij te werken of de huidige BIOS-configuratie te back-uppen.

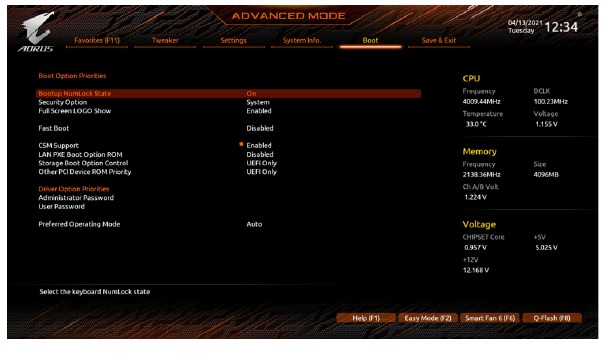

Opstarten
Prioriteiten voor opstartopties
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:". Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteert u het optische station met de Windows 10 64-bits installatieschijf en het voorvoegsel "UEFI:".
PC-gezondheid
Schakelt de Numlock-functie op het numerieke toetsenblok van het toetsenbord in of uit na de POST. (Standaard: Aan)
Beveiligingsoptie
Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u BIOS Setup opent. Nadat u dit item hebt geconfigureerd, stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.
Setup Een wachtwoord is alleen vereist voor het openen van het BIOS Setup-programma.
System Een wachtwoord is vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)
Logo Volledig Scherm Weergeven
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Snel opstarten
Schakelt Snel opstarten in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra snel biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA-ondersteuning
Alleen SATA-apparaten van laatste keer opstarten Met uitzondering van de vorige opstartschijf worden alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
Alle SATA-apparaten Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra snel.
NVMe-ondersteuning
Hiermee kunt u NVMe-apparaat(en) in- of uitschakelen. (Standaard: Ingeschakeld) Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra snel.
VGA-ondersteuning
Hiermee kunt u selecteren welk type besturingssysteem u wilt opstarten.
Auto Schakelt alleen legacy option ROM in.
EFI-stuurprogramma Schakelt EFI option ROM in. (Standaard)
Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra snel.
USB-ondersteuning
Uitgeschakeld Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Volledige initialisatie Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Gedeeltelijke initialisatie Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld. Deze functie is uitgeschakeld als Snel opstarten is ingesteld op Ultra snel.
Ondersteuning voor netwerkstackstuurprogramma
Uitgeschakeld Schakelt het opstarten vanaf het netwerk uit. (Standaard)
Ingeschakeld Schakelt het opstarten vanaf het netwerk in. Dit item kan alleen worden geconfigureerd als Snel opstarten is ingesteld op Ingeschakeld of Ultra snel.
CSM-ondersteuning
Schakelt UEFI CSM (Compatibility Support Module) in of uit ter ondersteuning van een legacy PC-opstartproces.
Uitgeschakeld Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
Ingeschakeld Schakelt UEFI CSM in. (Standaard)
LAN PXE Boot Option ROM
Hiermee kunt u selecteren of u de legacy option ROM voor de LAN-controller wilt inschakelen. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM-ondersteuning is ingesteld op Ingeschakeld.
Opslag Opstartoptie Controle
Hiermee kunt u selecteren of u de UEFI- of legacy option ROM voor de opslagapparaatcontroller wilt inschakelen.
Uitgeschakeld Schakelt option ROM uit.
Alleen UEFI Schakelt alleen UEFI option ROM in. (Standaard)
Alleen Legacy Schakelt alleen legacy option ROM in. Dit item kan alleen worden geconfigureerd als CSM-ondersteuning is ingesteld op Ingeschakeld.
ROM-prioriteit voor andere PCI-apparaten
Hiermee kunt u selecteren of u de UEFI- of Legacy option ROM wilt inschakelen voor de PCI-apparaatcontroller anders dan de LAN-, opslagapparaat- en grafische controllers.
Uitgeschakeld Schakelt option ROM uit.
Alleen UEFI Schakelt alleen UEFI option ROM in. (Standaard)
Alleen Legacy Schakelt alleen legacy option ROM in. Dit item kan alleen worden geconfigureerd als CSM-ondersteuning is ingesteld op Ingeschakeld.
Beheerderswachtwoord
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. In tegenstelling tot het gebruikerswachtwoord kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
Gebruikerswachtwoord
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en voert u, wanneer u om het wachtwoord wordt gevraagd, eerst het juiste wachtwoord in. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen. OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.
- Veilig opstarten
Hiermee kunt u Veilig opstarten in- of uitschakelen en gerelateerde instellingen configureren. Dit item kan alleen worden geconfigureerd als CSM-ondersteuning is ingesteld op Uitgeschakeld.
Voorkeursmodus voor besturing
Hiermee kunt u selecteren of u de eenvoudige modus of de geavanceerde modus wilt openen na het openen van BIOS Setup. Auto opent de BIOS-modus van de vorige keer. (Standaard: Auto)

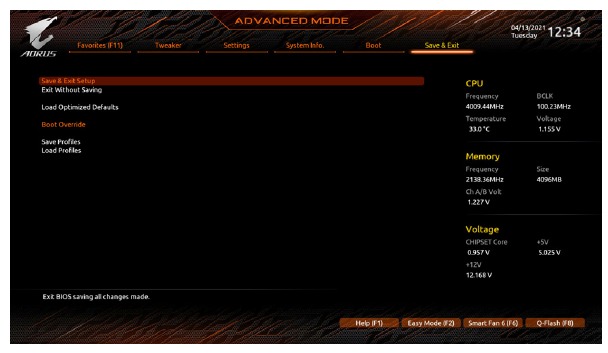

Opslaan & afsluiten
Opslaan & Setup afsluiten
Druk op <Enter> op dit item en selecteer Ja. Hiermee worden de wijzigingen in de CMOS opgeslagen en wordt het BIOS Setup-programma afgesloten. Selecteer Nee of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Afsluiten zonder opslaan
Druk op <Enter> op dit item en selecteer Ja. Hiermee sluit u de BIOS Setup af zonder de wijzigingen die in BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer Nee of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Geoptimaliseerde standaardinstellingen laden
Druk op <Enter> op dit item en selecteer Ja om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem in optimale staat te werken. Laad altijd de geoptimaliseerde standaardinstellingen na het bijwerken van het BIOS of na het wissen van de CMOS-waarden.
Opstarten overschrijven
Hiermee kunt u een apparaat selecteren om direct op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Ja om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en vanaf dat apparaat opgestart.
Profielen opslaan
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profiel 1 ~ Setup Profiel 8. Druk op <Enter> om te voltooien. Of u kunt Selecteer bestand in HDD/FDD/USB selecteren om het profiel op uw opslagapparaat op te slaan.
Profielen laden
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Selecteer bestand in HDD/FDD/USB selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel te laden dat automatisch door het BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).
Een RAID-set configureren
RAID-niveaus
| RAID 0 | RAID 1 | RAID 10 | |
| Minimum aantal harde schijven | ≥2 | 2 | 4 |
| Arraycapaciteit | Aantal harde schijven * Grootte van de kleinste schijf | Grootte van de kleinste schijf | (Aantal harde schijven/2) * Grootte van de kleinste schijf |
| Fouttolerantie | Nee | Ja | Ja |
Voordat u begint, dient u de volgende zaken voor te bereiden:
- Ten minste twee SATA-harde schijven of SSD's.(Opmerking 1)(Voor optimale prestaties wordt aangeraden om twee harde schijven met identiek model en capaciteit te gebruiken).(Opmerking 2)
- Windows-installatieschijf.
- Een computer met internetverbinding.
- Een USB-stick.
De ingebouwde SATA-controller configureren
- SATA-harde schijf(ven) in uw computer installeren
Installeer de harde schijven/SSD's in de SATA/M.2-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven. - SATA-controllermodus configureren in BIOS Setup
Zorg ervoor dat u de SATA-controllermodus correct configureert in de systeem-BIOS Setup. Stappen: Schakel uw computer in en druk op <Delete> om tijdens de POST (Power-On Self-Test) de BIOS Setup te openen. Onder Settings\IO Ports, stelt u SATA Configuration\SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op. (Als u NVMe PCIe SSD's wilt gebruiken om RAID te configureren, zorg er dan voor dat u NVMe RAID mode instelt op Enabled.)
De BIOS Setup-menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup-menuopties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
(Opmerking 1) Een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set in te stellen met een M.2 SATA SSD of een SATA-harde schijf.
(Opmerking 2) Raadpleeg "Interne connectoren" voor de installatie-instructies voor de M.2- en SATA-connectoren.
- UEFI RAID-configuratiestappen:
- Ga in BIOS Setup naar Boot en stel CSM Support in op Disabled. Sla de wijzigingen op en verlaat BIOS Setup.
- Nadat het systeem opnieuw is opgestart, opent u BIOS Setup opnieuw. Ga vervolgens naar het submenu Settings\RAIDXpert2 Configuration Utility.
- Druk op het scherm RAIDXpert2 Configuration Utility op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
- Selecteer op het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Keer vervolgens terug naar het vorige scherm en stel de Array Size, Array Size Unit, Read Cache Policy en Write Cache Policy in.
- Nadat u de capaciteit hebt ingesteld, gaat u naar Create Array en drukt u op <Enter> om te beginnen.
- Na voltooiing keert u terug naar het scherm Array Management. Onder Manage Array Properties ziet u het nieuwe RAID-volume en informatie over RAID-niveau, arraynaam, arraycapaciteit, enz.
Installeer het RAID-stuurprogramma en het besturingssysteem
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.
Het besturingssysteem installeren
Aangezien sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we u aan om alle vereiste stuurprogramma's te installeren vanuit het GIGABYTE APP Center om systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u tijdens het installatieproces van het besturingssysteem een extra RAID-stuurprogramma opgeeft, raadpleegt u de onderstaande stappen:
- Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het AMD RAID Preinstall Driver-bestand op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.
- Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om het stuurprogramma te laden, selecteert u Browse (Bladeren).
- Plaats de USB-stick en blader naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.
Installatie van stuurprogramma's

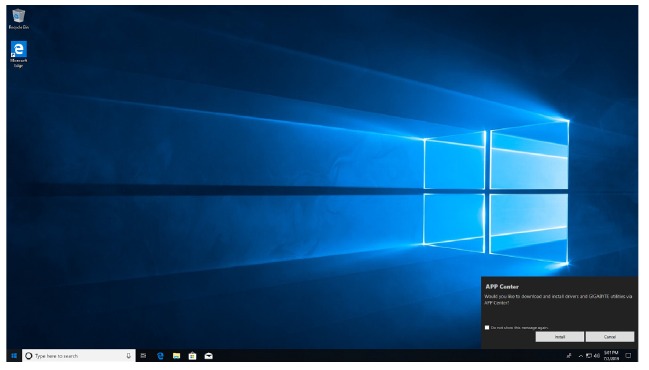

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechterbenedenhoek van het bureaublad waarin u wordt gevraagd of u de stuurprogramma's en GIGABYTE-toepassingen wilt downloaden en installeren via APP Center. Klik op Install (Installeren) om door te gaan met de installatie. (Zorg er in BIOS Setup voor dat Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install is ingesteld op Enabled.)

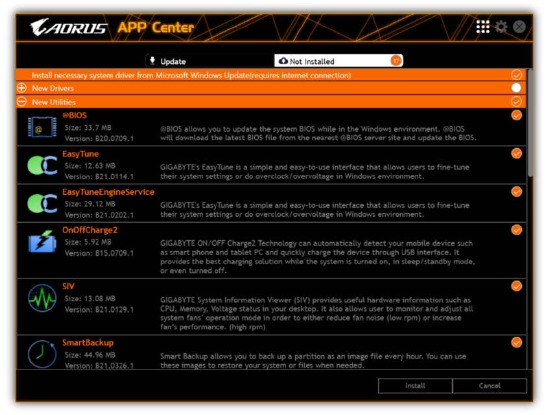

Wanneer het dialoogvenster Gebruiksrechtovereenkomst voor eindgebruikers verschijnt, drukt u op <Accept> om APP Center te installeren. Selecteer in het APP Center-scherm de stuurprogramma's en toepassingen die u wilt installeren en klik op Install (Installeren).
Zorg ervoor dat het systeem met internet is verbonden voordat u met de installatie begint.
Ga naar de website van GIGABYTE voor meer software-informatie.
Ga naar de website van GIGABYTE voor meer informatie over het oplossen van problemen.
Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

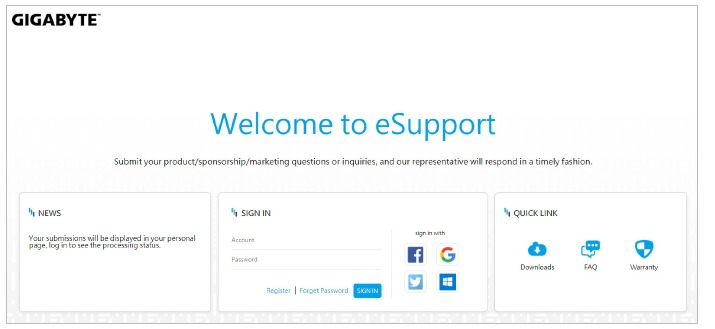

- GIGABYTE eSupport
Als u een technische of niet-technische vraag (Sales/Marketing) wilt stellen, gaat u naar: https://esupport.gigabyte.com
![eSupport scherm]()
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GIGABYTE X570S AORUS PRO AX - Handleiding moederbord
