GIGABYTE X670E AORUS MASTER - Moederbordhandleiding

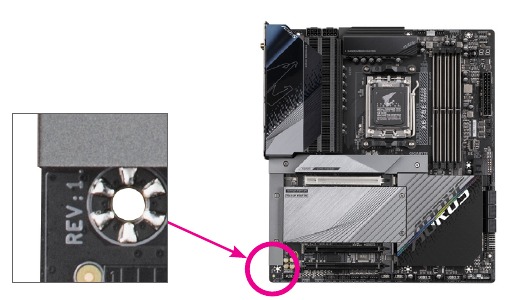

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord-BIOS of de stuurprogramma's bijwerkt, of wanneer u op zoek bent naar technische informatie.

Voorbeeld:

Productintroductie

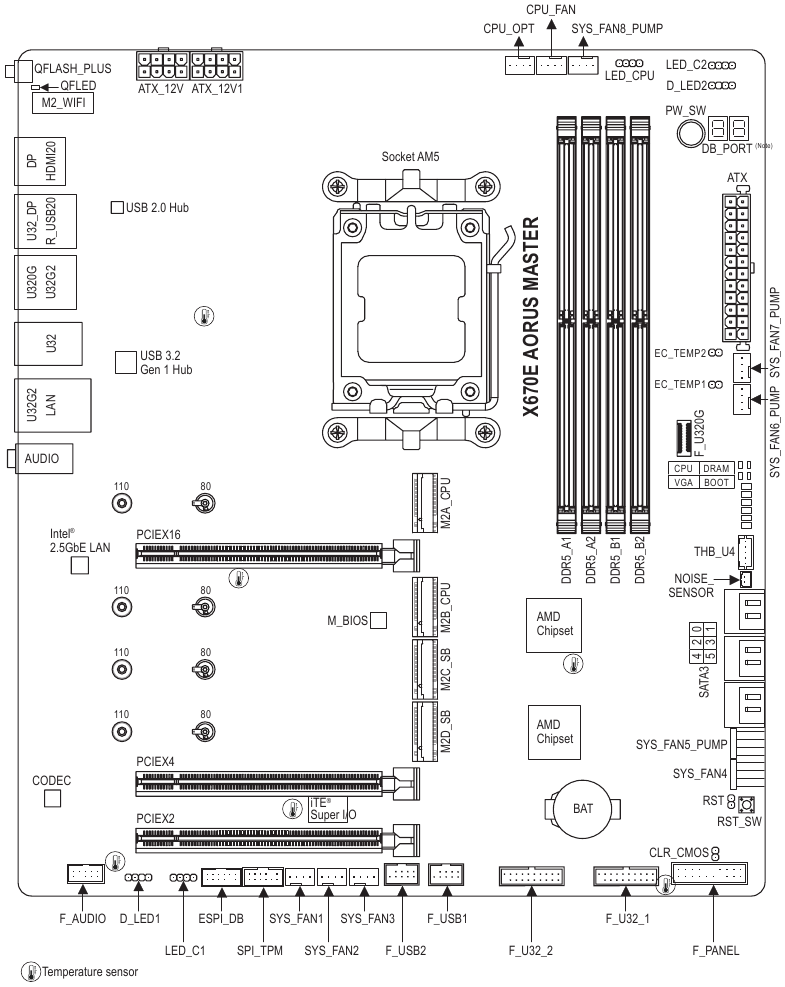

Moederbordindeling

(Opmerking)
Raadpleeg het hoofdstuk Debug LED Codes voor informatie over foutopsporingscodes.

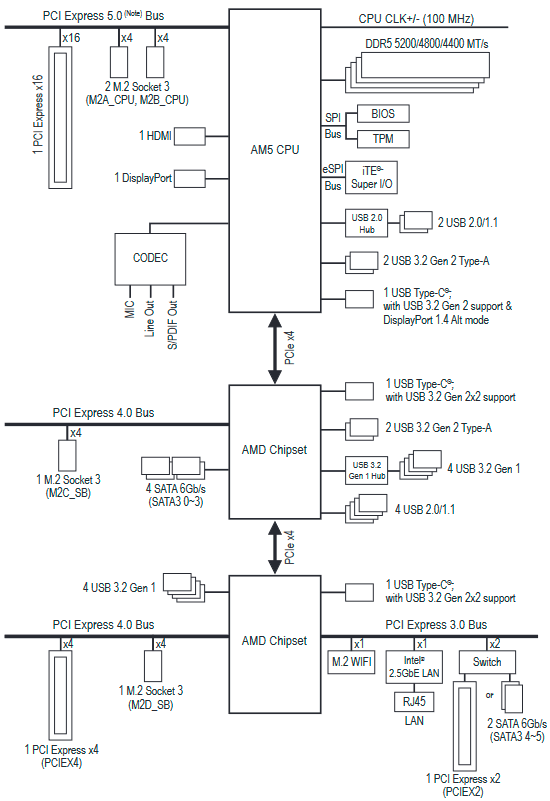

Blokschema moederbord

(Opmerking) De daadwerkelijke ondersteuning kan variëren per CPU.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de handleiding zorgvuldig door en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de netstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, moet u ervoor zorgen dat ze stevig en veilig zijn aangesloten.
• Vermijd bij het hanteren van het moederbord het aanraken van metalen geleiders of connectoren.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houdt u uw handen droog en raakt u eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
• Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatische afschermingscontainer.
• Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen ondergrond.
• Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en lichamelijk letsel bij de gebruiker.
• Als u niet zeker bent van bepaalde installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPU	AMD Socket AM5, ondersteuning voor: AMD Ryzen ™ 7000-serie Processors (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.)
Chipset	AMD X670
Geheugen	Ondersteuning voor DDR5 5200/4800/4400 MT/s geheugenmodules 4 x DDR5 DIMM-sockets die tot 192 GB (48 GB single DIMM-capaciteit) aan systeemgeheugen ondersteunen Dual channel geheugenarchitectuur Ondersteuning voor non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 geheugenmodules Ondersteuning voor AMD EXtended Profiles for Overclocking (AMD EXPO ™ ) en Extreme Memory Profile (XMP) geheugenmodule (De CPU- en geheugenconfiguratie kan van invloed zijn op de ondersteunde geheugentypes, datasnelheid (snelheid) en het aantal DRAM-modules. Raadpleeg de "Memory Support List" (Geheugenondersteuningslijst) op de website van GIGABYTE voor meer informatie.)
Onboard Graphics	Geïntegreerde grafische processor met AMD Radeon ™ Graphics-ondersteuning: 1 x DisplayPort, met ondersteuning voor een maximale resolutie van 3840x2160@144 Hz * Ondersteuning voor DisplayPort 1.4-versie en HDR. 1 x USB Type-C ® poort, met ondersteuning voor USB 3.2 Gen 2 en DisplayPort-video-uitgangen en een maximale resolutie van 3840x2160@144 Hz * Ondersteuning voor DisplayPort 1.4-versie en HDR. 1 x HDMI-poort, met ondersteuning voor een maximale resolutie van 4096x2160@60 Hz * Ondersteuning voor HDMI 2.1-versie en HDCP 2.3. * Ondersteuning voor native HDMI 2.1 TMDS-compatibele poorten. (Grafische specificaties kunnen variëren afhankelijk van CPU-ondersteuning.)
Audio	Realtek ® ALC1220-VB CODEC * De line-out jack op het achterpaneel ondersteunt DSD-audio. Ondersteuning voor DTS:X ® Ultra High Definition Audio 2/4/5.1/7.1-kanaalsuitvoer * U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Voor het configureren van 7.1-kanaals audio, opent u de audiosoftware voor audio-instellingen. Ondersteuning voor S/PDIF Out
LAN	Intel ® 2.5GbE LAN-chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module	Intel ® Wi-Fi 6E AX210 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, ondersteuning voor 2.4/5/6 GHz draaggolffrequentiebanden BLUETOOTH 5.3 Ondersteuning voor 11ax 160MHz draadloze standaard en tot 2.4 Gbps datasnelheid AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, ondersteuning voor 2.4/5/6 GHz draaggolffrequentiebanden BLUETOOTH 5.2 Ondersteuning voor 11ax 160MHz draadloze standaard en tot 2.4 Gbps datasnelheid (De werkelijke datasnelheid kan variëren afhankelijk van de omgeving en apparatuur.)
Uitbreidingsslots	CPU: 1 x PCI Express x16-slot, met ondersteuning voor PCIe 5.0 (Opmerking) en draaiend op x16 (PCIEX16) * Voor optimale prestaties, als er slechts één PCI Express-videokaart wordt geïnstalleerd, zorg er dan voor dat u deze in de PCIEX16-sleuf installeert. Chipset: 1 x PCI Express x16-slot, met ondersteuning voor PCIe 4.0 en draaiend op x4 (PCIEX4) 1 x PCI Express x16-slot, met ondersteuning voor PCIe 3.0 en draaiend op x2 (PCIEX2) * De PCIEX2-sleuf deelt bandbreedte met de SATA3 4/5-connectoren. De SATA3 4/5-connectoren zijn niet beschikbaar wanneer een apparaat in de PCIEX2-sleuf is geïnstalleerd. Ondersteuning voor AMD CrossFire ™ -technologie (PCIEX16 en PCIEX4)
Opslaginterface	CPU: 1 x M.2-connector (Socket 3, M key, type 25110/2280 PCIe 5.0 (Opmerking) x4/x2 SSD-ondersteuning) (M2A_CPU) 1 x M.2-connector (Socket 3, M key, type 22110/2280 PCIe 5.0 (Opmerking) x4/x2 SSD-ondersteuning) (M2B_CPU) Chipset: 2 x M.2-connectoren (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD-ondersteuning) (M2C_SB, M2D_SB) 6 x SATA 6Gb/s-connectoren RAID 0, RAID 1 en RAID 10 ondersteuning voor NVMe SSD-opslagapparaten RAID 0, RAID 1 en RAID 10 ondersteuning voor SATA-opslagapparaten
USB	CPU: x USB Type-C ® poort op het achterpaneel, met USB 3.2 Gen 2-ondersteuning x USB 3.2 Gen 2 Type-A-poorten (rood) op het achterpaneel CPU + USB 2.0 Hub: - 2 x USB 2.0/1.1-poorten op het achterpaneel Chipset: 2 x USB Type-C ® poorten, met USB 3.2 Gen 2x2-ondersteuning (1 poort op het achterpaneel, 1 poort beschikbaar via de interne USB-header) 2 x USB 3.2 Gen 2 Type-A-poorten (rood) op het achterpaneel 4 x USB 3.2 Gen 1-poorten beschikbaar via de interne USB-headers 4 x USB 2.0/1.1-poorten beschikbaar via de interne USB-headers Chipset+USB 3.2 Gen 1 Hub: 4 x USB 3.2 Gen 1-poorten op het achterpaneel
Interne Connectoren	1 x 24-pins ATX-hoofdstroomconnector 2 x 8-pins ATX 12V-stroomconnectoren 1 x CPU-ventilatorheader 1 x CPU-ventilator/waterkoeling-pompheader 4 x systeemventilatorheaders 4 x systeemventilator/waterkoeling-pompheaders 2 x adresseerbare LED-stripheaders 2 x RGB LED-stripheaders 1 x CPU-koeler LED-strip/RGB LED-stripheader 4 x M.2 Socket 3-connectoren 6 x SATA 6Gb/s-connectoren
Interne Connectoren	1 x frontpaneelheader 1 x frontpaneel audioheader 1 x USB Type-C ® header, met USB 3.2 Gen 2x2-ondersteuning 2 x USB 3.2 Gen 1-headers 2 x USB 2.0/1.1-headers 1 x ruisdetectieheader 1 x THB_U4 add-in kaartconnector 1 x Trusted Platform Module header (Voor de GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2-module alleen) 1 x aan/uit-knop 1 x resetknop 1 x reset jumper 1 x Clear CMOS-jumper 2 x temperatuursensorheaders Spanningsmeetpunten
Connectoren achterpaneel	1 x Q-Flash Plus-knop 2 x SMA-antenneconnectoren (2T2R) 1 x DisplayPort 1 x HDMI-poort 1 x USB Type-C ® poort (DisplayPort), met USB 3.2 Gen 2-ondersteuning 1 x USB Type-C ® poort, met USB 3.2 Gen 2x2-ondersteuning 4 x USB 3.2 Gen 2 Type-A-poorten (rood) 4 x USB 3.2 Gen 1-poorten 2 x USB 2.0/1.1-poorten 1 x RJ-45-poort 1 x optische S/PDIF Out-connector 2 x audio-aansluitingen
I/O-controller	iTE ® I/O Controller Chip
Hardwaremonitor	Spanningsdetectie Temperatuurdetectie Ventilatorsnelheidsdetectie Detectie van waterkoeling-debiet Waarschuwing bij ventilatorstoring Ventilatorsnelheidsregeling * Of de ventilatorsnelheidsregelfunctie (pomp) wordt ondersteund, is afhankelijk van de ventilator (pomp) die u installeert. Ruisdetectie
BIOS	1 x 256 Mbit flash Gebruik van gelicentieerde AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unieke eigenschappen	Ondersteuning voor GIGABYTE Control Center (GCC) * Beschikbare toepassingen in GCC kunnen variëren per moederbordmodel. Ondersteunde functies van elke toepassing kunnen ook variëren afhankelijk van de specificaties van het moederbord. Ondersteuning voor Q-Flash Ondersteuning voor Q-Flash Plus Ondersteuning Smart Backup
Gebundelde software	Norton ® Internet Security (OEM-versie) LAN-bandbreedtebeheersoftware
Besturingssysteem	Ondersteuning voor Windows 11 64-bit Ondersteuning voor Windows 10 64-bit
Vormfactor	E-ATX-vormfactor; 30,5 cm x 26,9 cm

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie

Ga naar de pagina SERVICE/SUPPORT\Utility op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU en CPU-koeler

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

•
  Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
• Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

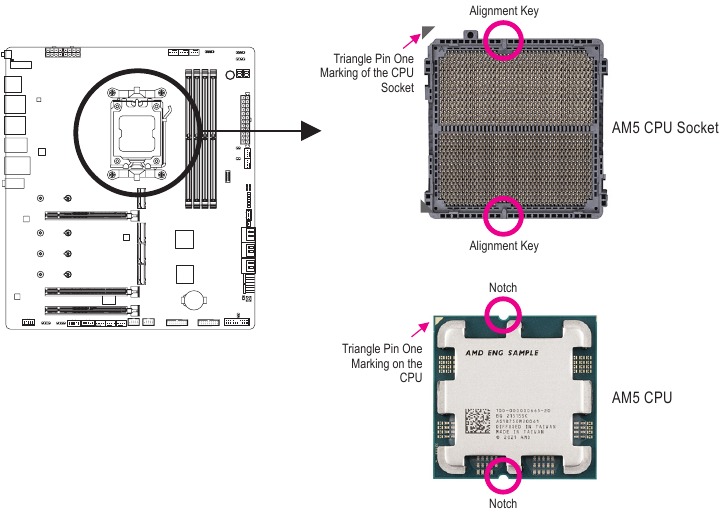

Let op de CPU-oriëntatie

Let op de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.

Verwijder de CPU-socket afdekking niet voordat u de CPU plaatst. Deze kan automatisch van de laadplaat afspringen nadat u de CPU hebt geplaatst en de laadplaat hebt gesloten.

CPU

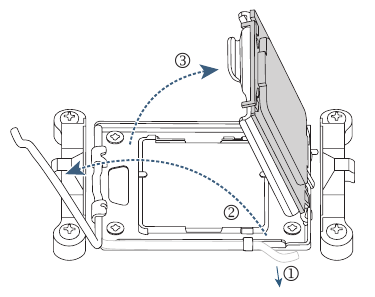

Volg de onderstaande stappen om de CPU correct in de CPU-socket van het moederbord te plaatsen.

1. 1. Druk de hendel van de CPU-socket voorzichtig omlaag en weg van de socket
   2. Til de vergrendelingshendel van de CPU-socket volledig op.
   3. Houd met uw vingers de plastic beschermkap vast die aan de metalen laadplaat is bevestigd om de metalen laadplaat te openen.

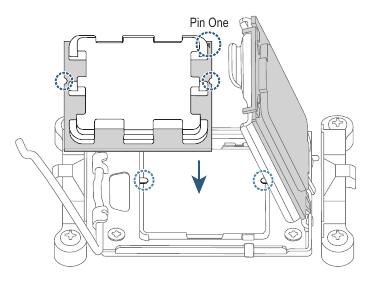

2. Houd de CPU met uw vingers vast aan de randen. Lijn de markering van pin één van de CPU (driehoek) uit met de hoek van pin één van de CPU-socket (of u kunt de CPU-inkepingen uitlijnen met de uitlijningssleutels van de socket) en plaats de CPU voorzichtig in de juiste positie.

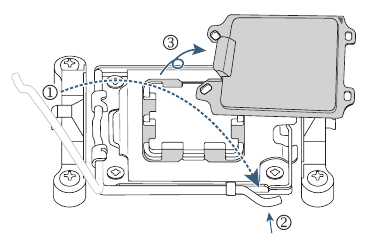

3. Zorg ervoor dat de CPU correct is geplaatst en sluit vervolgens de laadplaat. Zet de sockethendel vast onder zijn vergrendellipje De plastic beschermkap springt vanzelf los en kan worden verwijderd.
   * Plaats altijd de plastic beschermkap terug wanneer de CPU niet is geïnstalleerd om de CPU-socket te beschermen.


Forceer de vergrendelingshendel van de CPU-socket niet wanneer de CPU niet correct is geplaatst, omdat dit de CPU en CPU-socket kan beschadigen.

CPU-koeler

Zorg ervoor dat u de CPU-koeler installeert nadat u de CPU hebt geïnstalleerd. (Het daadwerkelijke installatieproces kan verschillen afhankelijk van de te gebruiken CPU-koeler. Raadpleeg de gebruikershandleiding van uw CPU-koeler.)

1. Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de geïnstalleerde CPU

2. 121/Type A
   Haak de CPU-koelerclip aan de bevestigingsnok aan één kant van het bevestigingsframe. Druk aan de andere kant recht naar beneden op de CPU-koelerclip om deze aan de bevestigingsnok op het bevestigingsframe te haken. Draai de nokhendel van de linker- naar de rechterkant om hem op zijn plaats te vergrendelen.

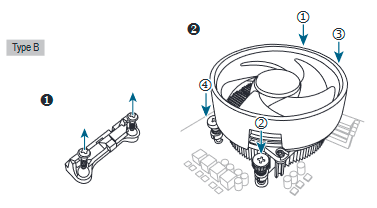

   Type B
   Verwijder eerst de vier schroeven van het CPU-bevestigingsframe en verwijder het CPU-bevestigingsframe. Lijn vervolgens de vier schouderschroeven op de CPU-koeler uit met de afstandhouders van de achterplaat. Maak elke schouderschroef vast in een 1-2-3-4 (x) patroon zoals rechts weergegeven.


   * Wanneer u een CPU-koeler van type B gebruikt, wordt het niet aanbevolen om elke schroef in één stap helemaal vast te draaien. Volg de volgorde 1-2-3-4, draai de schroef per stap met de klok mee 1 rotatie vast. Herhaal de stappen 1-2-3-4 totdat alle schroeven zijn vastgedraaid.
3. Sluit ten slotte de stroomconnector van de CPU-koeler aan op de CPU-ventilatorheader (CPU FAN) op het moederbord


Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

•
  Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen dat geheugen met dezelfde capaciteit, merk, snelheid en chips wordt gebruikt. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een failsafe-ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

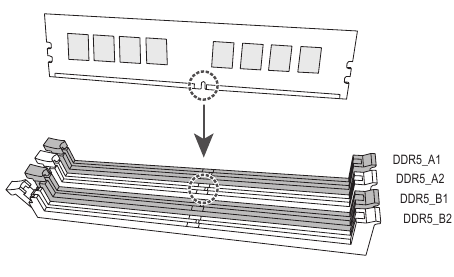

Dual Channel-geheugenconfiguratie

Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel-technologie. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.

De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:

Kanaal A: DDR5 Al, DDR5 A2
Kanaal B: DDR5 Bl, DDR5 B2

* Aanbevolen Dual Channel-geheugenconfiguratie

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 Modules	- -	DS/SS	- -	DS/SS
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)

Vanwege CPU-beperkingen dient u de volgende richtlijnen te lezen voordat u het geheugen in Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee of vier geheugenmodules, wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken.


Wanneer u een enkele geheugenmodule installeert, raden we u aan deze in de DDR5 A2- of DDR5 B2-socket te installeren.

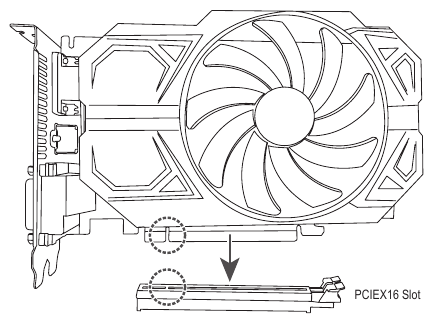

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

•
  Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Volg de onderstaande stappen om uw uitbreidingskaart correct in de uitbreidingsslot te installeren.

1. Zoek een uitbreidingsslot die uw kaart ondersteunt. Verwijder de metalen slotafdekking van het achterpaneel van de behuizing.
2. Lijn de kaart uit met de slot en druk de kaart omlaag totdat deze volledig in de slot is geplaatst.
3. Zorg ervoor dat de uitbreidingskaart volledig in de slot is geplaatst.
4. Zet de metalen beugel van de kaart vast aan het achterpaneel van de behuizing met een schroef.
5. Nadat u alle uitbreidingskaarten hebt geïnstalleerd, plaatst u de behuizingsdeksel(s) terug.
6. Schakel uw computer in. Ga indien nodig naar BIOS Setup om de vereiste BIOS-wijzigingen voor uw uitbreidingskaart(en) aan te brengen.
7. Installeer het stuurprogramma dat bij de uitbreidingskaart is geleverd in uw besturingssysteem.


Bezoek de website van GIGABYTE voor meer informatie over het gebruik van PCIe EZ-Latch Plus. https://www.gigabyte.com/WebPage/922/removePClE.html

Connectoren op het achterpaneel

1. Q-Flash Plus Button ^(Note)
   Met Q-Flash Plus kunt u het BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla het nieuwste BIOS op een USB-stick op, steek deze in de daarvoor bestemde poort en u kunt het BIOS nu automatisch flashen door simpelweg op de Q-Flash Plus button (knop) te drukken. De QFLED knippert wanneer de BIOS-matching en flashactiviteiten starten en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid.
2. SMA Antenna Connectors (2TR2)
   Gebruik deze connector om een antenne aan te sluiten.

   Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct voor een betere signaalontvangst.
3. DisplayPort
   DisplayPort levert hoogwaardige digitale beelden en audio en ondersteunt bidirectionele audiotransmissie. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten. Opmerking: de DisplayPort-technologie kan een maximale resolutie van 3840x2160@144 Hz ondersteunen, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
4. HDMI Port

   De HDMI port (poort) is HDCP 2.3-compatibel en ondersteunt Dolby TrueHD en DTS HD HIGH-DEFINITION MULTIMEDIA INTERFACE Master Audio-formaten. Het ondersteunt ook tot 192KHz/24bit 7. I-channel LPCM audio-uitvoer. U kunt deze poort gebruiken om uw HDMl-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.

   Zorg er na het installeren van het DisplayPort/HDMl-apparaat voor dat u het standaard geluidsweergaveapparaat instelt op DisplayPort/HDMl. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
5. USB 2.0/1.1 Port
   De USB port (poort) ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
6. USB Type-C^@ Port (with USB 3.2 Gen 2 Support) (DisplayPort)
   Deze poort ondersteunt standaard USB Type-C en DisplayPort-weergave-uitvoer. U kunt een USB Type-C monitor aansluiten op deze poort of een adapterkabel gebruiken om een standaard DisplayPort-monitor aan te sluiten. De maximaal ondersteunde resolutie is 3840x2160^@144 Hz bij gebruik van een DisplayPort-monitor, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor. Ook is de connector omkeerbaar en ondersteunt hij de USB 3.2 Gen 2-specificatie en is hij compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. U kunt deze poort ook voor USB-apparaten gebruiken.

•
  Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.

7. USB 3.2 Gen 2 Type-A Port (Red)
   De USB 3.2 Gen 2 port (poort) ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
8. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   De USB 3.2 Gen 2 port (poort) ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus (^Note) gebruikt, moet u eerst de USB-flashdrive in deze poort steken.
9. USB Type-C^@ Port (with USB 3.2 Gen 2x2 Support)
   De omkeerbare USB port (poort) ondersteunt de USB 3.2 Gen 2x2-specificatie en is compatibel met de USB 3.2 Gen 2-, USB 3.2 Gen 1- en USB 2.0-specificaties. Gebruik deze poort voor USB-apparaten.
10. USB 3.2 Gen 1 Port
    De USB 3.2 Gen 1 port (poort) ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
11. RJ45 LAN Port
    De Gigabit Ethernet LAN port (poort) biedt een internetverbinding met een datasnelheid tot 2,5 Gbps. Het volgende beschrijft de statussen van de LAN port (poort) LED's.

    Speed LED:


    State	Description
    Green	2.5 Gbps data rate
    Orange	1 Gbps data rate
    Off	100 Mbps data rate

    Activity LED:

    State	Description
    Blinking	Data transmission or receiving is occurring
    On	No data transmission or receiving is occurring

12. Line Out/Front Speaker Out
    De line out jack.
13. Mic In/Rear Speaker Out
    De Mic in jack.
14. Optical SIPDIF Out Connector
    Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingangsconnector heeft.

Audio Jack Configurations:

Jack	Headphone/ 2-channel	4-channel	5.1-channel	7.1-channel
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/ Side Speaker Out
Front Panel Mic In/Center/ Subwoofer Speaker Out

U kunt de functionaliteit van een audio jack wijzigen met behulp van de audiosoftware. Voor het configureren van 7.1-kanaals audio gaat u naar de audiosoftware voor audio-instellingen.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

(Note)
Om de Q-Flash Plus-functie in te schakelen, gaat u naar de pagina "Unique Features" (Unieke functies) op de website van GIGABYTE voor meer informatie.

Knoppen op het moederbord, spanningsmeetpunten en LED's

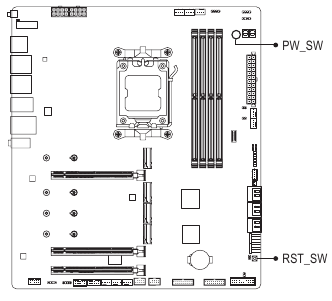

Sneltoetsen

Dit moederbord heeft 2 sneltoetsen: aan/uit-knop en resetknop. Met de aan/uit-knop en resetknop kunnen gebruikers de computer snel in- of uitschakelen of resetten in een open behuizing wanneer ze hardwarecomponenten willen vervangen of hardwaretesten willen uitvoeren.

PW SW: Aan/uit-knop
RST SW: Resetknop

De resetknop biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de pagina "BIOS Setup" van de website van GIGABYTE en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

Spanningsmeetpunten

Gebruik een multimeter om de volgende moederbordspanningen te meten.

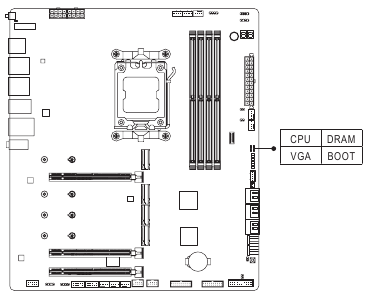

Status-leds

De status-leds geven aan of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/DRAMNGA-led brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-led brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.

CPU: CPU-status-led
DRAM: Geheugenstatus-led
VGA: Grafische kaartstatus-led
BOOT: Status-led van het besturingssysteem

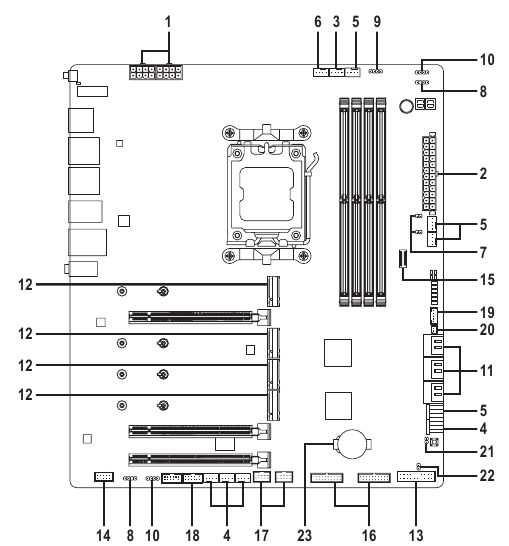

Interne connectoren

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5/6/7/8_PUMP
6. CPU_OPT

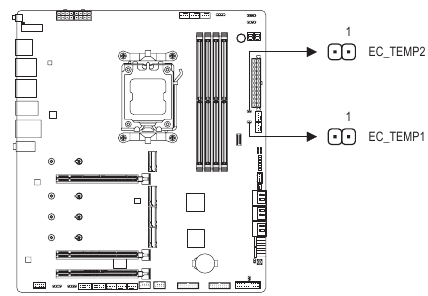

7. EC_TEMP1/EC_TEMP2

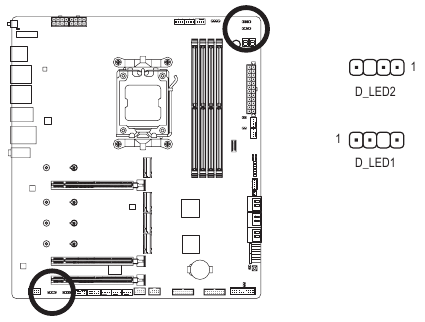

8. D_LED1/D_LED2
9. LED_CPU
10. LED_C1/LED_C2

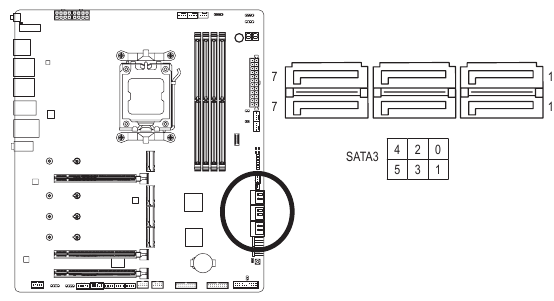

11. SATA3 0/1/2/3/4/5

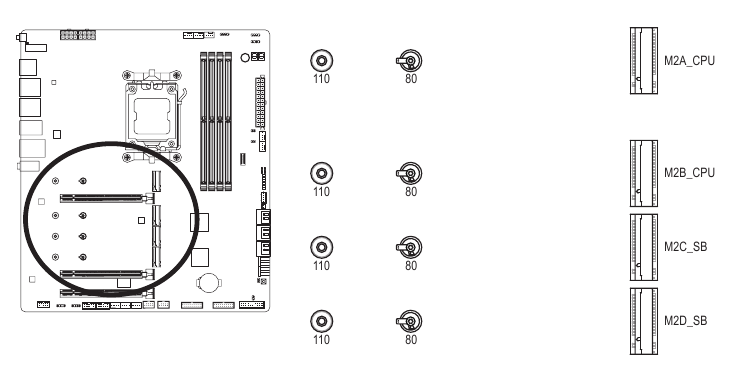

12. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB

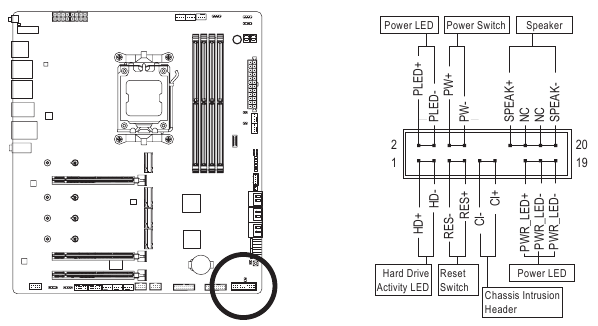

13. F_PANEL

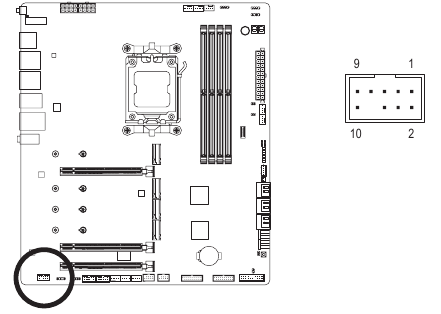

14. F_AUDIO

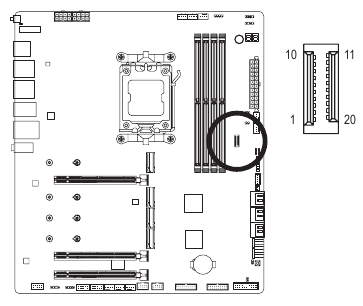

15. F_U320G
16. F_U32_1/F_U32_2

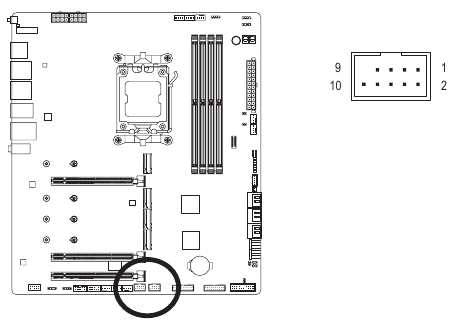

17. F_USB1/F_USB2

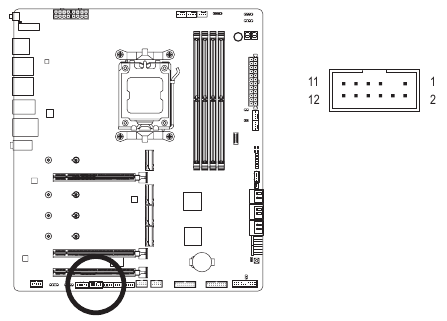

18. SPI_TPM
19. THB_U4

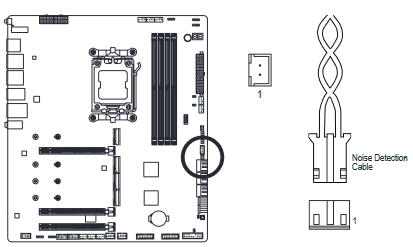

20. NOISE_SENSOR
21. RST

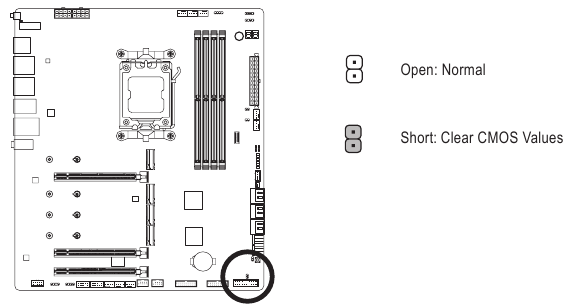

22. CLR_CMOS
23. BAT

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

•
  Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

ATX 12V/ATX 12V1/ATX 12V (2x4-stroomconnectoren en hoofdstroomconnector)
Met behulp van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een onfeilbaar ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.

Om aan de uitbreidingseisen te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

ATX_12V/ATX_12V1:

Pin nr.	Definitie
1	GND (alleen voor 2x4-pins 12V)
2	GND (alleen voor 2x4-pins 12V)
3	GND
4	GND
5	+12V (alleen voor 2x4-pins 12V)
6	+12V (alleen voor 2x4-pins 12V)
7	+12V
8	+12V

ATX:

Pin nr.	Definitie	Pin nr.	Definitie
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (zacht aan/uit)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand-by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (alleen voor 2x12-pins ATX)	23	+5V (alleen voor 2x12-pins ATX)
12	3.3V (alleen voor 2x12-pins ATX)	24	GND (alleen voor 2x12-pins ATX)

CPU FAN/SYS FAN1/2/3/4 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een onfeilbaar insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen een systeemventilator in de behuizing te installeren.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

SYS_FAN4

Pin nr.	Definitie
1	GND
2	Spanningssnelheidsregeling
3	Detectie
4	PWM-snelheidsregeling

SYS FAN5/6/7/8_PUMP (systeemventilator/waterkoelingspomp-headers)
De ventilator-/pompheaders zijn 4-pins. De meeste ventilatorheaders hebben een onfeilbaar insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen een systeemventilator in de behuizing te installeren. De header biedt ook snelheidsregeling voor een waterkoelingspomp. Ga naar de pagina "BIOS Setup" (BIOS-instellingen) van de website van GIGABYTE en zoek naar "Smart Fan 6" voor meer informatie.

SYS FAN5 PUMP

SYS FAN6 PUMP/SYS FAN7 PUMP

SYS FAN8 PUMP

Pin nr.	Definitie
1	GND
2	Spanningssnelheidsregeling
3	Detectie
4	PWM-snelheidsregeling

•
  Zorg ervoor dat u de ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

CPU_OPT (CPU-ventilator/waterkoelingspomp-header)
De ventilator-/pompheader is 4-pins en heeft een onfeilbaar insteekontwerp. De meeste ventilatorheaders hebben een onfeilbaar insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling.

Pin nr.	Definitie
1	GND
2	Spanningssnelheidsregeling
3	Detectie
4	PWM-snelheidsregeling

Connector	CPU_FAN	SYS_FAN1~4	SYS_FAN5~8_PUMP	CPU_OPT
Maximale stroom	2A	2A	2A	2A
Maximaal vermogen	24W	24W	24W	24W

EC TEMPI/EC TEMP2 (temperatuursensorheaders)
Sluit de thermistorkabels aan op de headers voor temperatuurdetectie.

Pin nr.	Definitie
1	SENSOR IN
2	GND

D LEDI/D LED2 (adresseerbare ledstrip-headers)
De headers kunnen worden gebruikt om een standaard 5050 adresseerbare ledstrip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 leds.

Pin nr.	Definitie
1	V (5V)
2	Data
3	Geen pin
4	GND

Sluit uw adresseerbare ledstrip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de ledstrip moet worden aangesloten op pin 1 van de adresseerbare ledstripheader. Een onjuiste aansluiting kan leiden tot schade aan de ledstrip.

LED CPU (CPU-koeler LED-strip/RGB LED-strip Header)
De header kan worden gebruikt om een CPU-koeler LED-strip of een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.

Pin nr.	Definitie
1	12V
2	G
3	R
4	B

Sluit de CPU-koeler LED-strip/RGB LED-strip aan op de header. De stroomRGB LED-strippin (gemarkeerd met een driehoek op de stekker) van de ledstrip moet worden aangesloten op pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de ledstrip.

Ga voor het in- en uitschakelen van de lichten van de ledstrip naar de pagina "Unieke functies" van de GIGABYTE-website.

Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert of verwijdert. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.

LED CllLED C2 (RGB LED-strip Headers)

De headers kunnen worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.

LED_C2

LED_C1

Pin nr.	Definitie
1	12V
2	G
3	R
4	B

Sluit het ene uiteinde van de RGB LED-stripverlengkabel aan op de header en het andere uiteinde op uw RGB LED-strip. De zwarte draad (gemarkeerd met een driehoek op deRGB LED-stekker) van de verlengkabel moet worden aangesloten op pin 1 (12V) van deze header. DeStrip 12V-pin (gemarkeerd met een pijl) aan het andere uiteinde van de verlengkabel moet worden uitgelijnd met de 12V van de LED-strip. Wees voorzichtig met de aansluitrichting van de ledstrip; een onjuiste aansluiting kan leiden tot schade aan de ledstrip.

Ga voor het in- en uitschakelen van de lichten van de ledstrip naar de pagina "Unieke functies" van de GIGABYTE-website.

Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert of verwijdert. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.

SATA3 01112131415 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1,5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID O, RAID l en RAID 10. Ga naar de pagina "Een RAID-set configureren" op de GIGABYTE-website voor instructies over het configureren van een RAID-array.

Pin nr.	Definitie
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Om hot-plugging voor de SATA-poorten in te schakelen, gaat u naar de pagina "BIOS Setup" van de GIGABYTE-website en zoekt u naar "SATA-configuratie" voor meer informatie.

M2A CPU/M2B CPU/M2C SBIM2D SB (M.2 Socket 3-connectoren)
Er zijn twee soorten M.2 SSD's: M.2 SATA SSD's en M.2 PCIe SSD's. Dit moederbord ondersteunt alleen M.2 PCIe SSD's. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf. Ga naar de pagina "Een RAID-set configureren" van de GIGABYTE-website voor instructies over het configureren van een RAID-array.

Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.

Stap 1:
Om toegang te krijgen tot de M.2-sleuf die u wilt gebruiken, draait u de schroeven op het moederbordkoellichaam diagonaal los om het koellichaam te verwijderen. Zoek het juiste montagegat voor de te installeren M.2 SSD en installeer vervolgens eerst de M.2 EZ-Latch Plus-clip.
Als u een M.2 SSD wilt installeren in het 11 Omm-gat dat al een afstandhouder voor het moederbordkoellichaam heeft, moet u eerst de EZ-Latch Plus-clip verwijderen en de schroef van het moederbordkoellichaam gebruiken om het koellichaam en de SSD vast te zetten.

Stap 2:
Verwijder de beschermfolie van de thermische pad op de M.2-connector. Steek de M.2 SSD onder een hoek in de M.2-connector.

Stap 3:
Druk op het voorste uiteinde van de M.2 SSD en zorg ervoor dat de M.2 SSD is vastgezet met de M.2 EZ-Latch Plus-clip. Verwijder de beschermfolie van de thermische pad aan de onderkant van het moederbordkoellichaam en plaats vervolgens het koellichaam terug en draai de schroeven diagonaal vast.

* Typen M.2 SSD's die door elke M.2-connector worden ondersteund:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2B_CPU
M2C_SB
M2D_SB

Ga naar de website van GIGABYTE voor meer informatie over het gebruik van M.2 EZ-Latch Plus.
Installeer de M 2 SSD https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Verwijder de M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
* Het ontwerp van het koellichaam van het moederbord kan per model verschillen.

F PANEL (Frontpaneelheader)
Sluit de aan/uit-schakelaar, de reset-schakelaar, de luidspreker, de schakelaar/sensor voor het binnendringen van de behuizing en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

• PLED/PWR_LED (voedings-led):
  Wordt aangesloten op de indicator voor de voedingsstatus op het voorpaneel van de behuizing. De led brandt wanneer het systeem in werking is. De led is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

Systeemstatus	LED
S0	Aan
S3/S4/S5	Uit

• PW (aan/uit-schakelaar):
  Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt configureren hoe u uw systeem uitschakelt met behulp van de aan/uit-schakelaar (ga naar de pagina "BIOS Setup" van de GIGABYTE-website en zoek naar "Soft-Off by PWR-BTTN" voor meer informatie).
• SPEAK (luidspreker):
  Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één enkele korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
• HD (led voor harde schijfactiviteit):
  Wordt aangesloten op de led voor harde schijfactiviteit op het voorpaneel van de behuizing. De led brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (reset-schakelaar):
  Wordt aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
• CI (header voor het binnendringen van de behuizing):
  Wordt aangesloten op de schakelaar/sensor voor het binnendringen van de behuizing op de behuizing die kan detecteren of de behuizing is verwijderd. Voor deze functie is een behuizing met een schakelaar/sensor voor het binnendringen van de behuizing vereist.
• NC: geen verbinding.
  Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een reset-schakelaar, een voedings-led, een led voor harde schijfactiviteit, een luidspreker enz. Wanneer u uw voorpaneelmodule van de behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

F_AUDIO (Frontpanel-audioheader)
De frontpanel-audioheader ondersteunt High Definition audio (HD). U kunt de frontpanel-audiomodule van uw behuizing aansluiten op deze header. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pin-toewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet werkt of zelfs beschadigd raakt.

Pin nr.	Definitie
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Sommige behuizingen hebben een frontpanel-audiomodule met gescheiden connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de frontpanel-audiomodule die verschillende draadtoewijzingen heeft.

F_U320G (USB Type-C ® Header met USB 3.2 Gen 2x2-ondersteuning)
De header voldoet aan de USB 3.2 Gen 2x2-specificatie en kan één USB-poort leveren.

Pin nr.	Definitie	Pin nr.	Definitie
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

F_U32_1/F_U32_2 (USB 3.2 Gen 1-headers)
De headers voldoen aan de USB 3.2 Gen 1- en USB 2.0-specificatie en elke header kan twee USB-poorten leveren. Neem contact op met de lokale dealer om de optionele 3,5-inch frontpanel aan te schaffen die twee USB 3.2 Gen 1-poorten biedt.

Pin nr.	Definitie	Pin nr.	Definitie
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USBI/F USB2 (USB 2.0/1.1-headers)
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de lokale dealer om de optionele USB-beugel aan te schaffen.

Pin nr.	Definitie
1	Power (5V)
2	Power (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

Voordat u de USB-beugel installeert, moet u de computer uitschakelen en het netsnoer uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

SPI_TPM (Trusted Platform Module-header)
U kunt een SPI TPM (Trusted Platform Module) aansluiten op deze header.

Pin nr.	Definitie
1	Data Output
2	Power (3.3V)
3	No Pin
4	NC
5	Data Input
6	CLK
7	Chip Select
8	GND
9	IRQ S F_
10	NC
11	NC
12	RST B S S_F

THB_U4 (Add-in Card Connector)
Deze connector is voor een GIGABYTE add-in kaart.

NOISE SENSOR (Geluidsdetectieheader)
Deze header kan worden gebruikt om een geluidsdetectiekabel aan te sluiten om het geluid in de behuizing te detecteren.

Pin nr.	Definitie
1	Noise Detection
2	GND

Voor meer informatie over de geluidsdetectiefunctie gaat u naar de pagina "Unique Features" van de GIGABYTE-website en zoekt u naar "FAN CONTROL".

Voordat u de kabel op de header aansluit, moet u de jumperkap verwijderen; plaats de jumperkap terug als de header niet in gebruik is.

RST (Reset-jumper)
De reset-jumper kan worden aangesloten op de resetknop op de frontpanel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.

Pin nr.	Definitie
1	Reset
2	GND

De reset-jumper biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de pagina "BIOS Setup" van de GIGABYTE-website en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

CLR CMOS (Clear CMOS Jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen een paar seconden aan te raken.

•
  Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
• Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (ga naar de "BIOS Setup"-pagina van de website van GIGABYTE voor meer informatie).

BAT (Batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te behouden wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

U kunt de CMOS-waarden wissen door de batterij te verwijderen

1. Schakel uw computer uit en trek de stekker uit het stopcontact.
2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht één minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
3. Vervang de batterij.
4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

•
  Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige. Er kunnen schade aan uw apparaten ontstaan als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of een plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let bij het installeren van de batterij op de oriëntatie van de positieve kant (+) en de negatieve kant (-) van de batterij (de positieve kant moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld.

Om het BIOS te upgraden, gebruikt u de GIGABYTE Q-Flash of Q-Flash Plus utility.

• Q-Flash stelt de gebruiker in staat om snel en eenvoudig de BIOS te upgraden of er een back-up van te maken zonder het besturingssysteem te starten.
• Met Q-Flash Plus kunt u de BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-status). Sla de nieuwste BIOS op een USB-stick op en steek deze in de daarvoor bestemde poort. Vervolgens kunt u de BIOS automatisch flashen door simpelweg op de Q-Flash Plus button te drukken.

Voor instructies over het gebruik van de Q-Flash en Q-Flash Plus utilities, gaat u naar de pagina "Unique Features" van de website van GIGABYTE en zoekt u naar "BIOS Update Utilities."

•
  Omdat het flashen van de BIOS potentieel riskant is, is het raadzaam om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Om de BIOS te flashen, doe dit met de nodige voorzichtigheid. Een onjuiste BIOS-flashing kan leiden tot een storing in het systeem.
• Het wordt aanbevolen de standaardinstellingen niet te wijzigen (tenzij dat nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden.
• Raadpleeg de introducties van de batterij/clear CMOS-jumper in Hardware Installation Chapter of ga naar de pagina "BIOS Setup" van de website van GIGABYTE en zoek naar "Load Optimized Defaults" voor het wissen van de CMOS-waarden.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de BIOS-instellingen.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

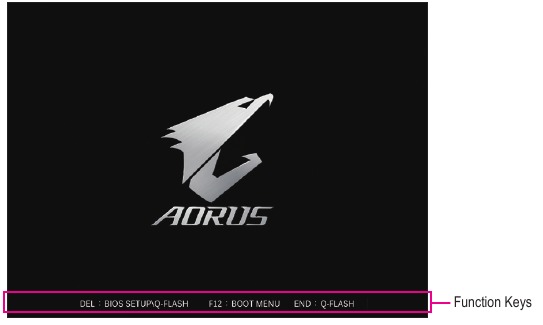

Opstartscherm:
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Functietoetsen

<DEL>: BIOS SETUP\Q-FLASH
Druk op de <Delete>-toets om naar de BIOS-instellingen te gaan of om de Q-Flash utility in de BIOS-instellingen te openen.

<F12>: BOOT MENU
Met het Boot Menu kunt u het eerste opstartapparaat instellen zonder naar de BIOS-instellingen te gaan. Gebruik in Boot Menu de pijl-omhoogtoets <↑> of de pijl-omlaagtoets <↓> om het eerste opstartapparaat te selecteren en druk vervolgens op <Enter> om te accepteren. Het systeem start onmiddellijk vanaf het apparaat.

Opmerking: de instelling in Boot Menu is slechts eenmalig geldig. Na het opnieuw opstarten van het systeem is de opstartvolgorde van het apparaat nog steeds gebaseerd op de BIOS-instellingen.

<END>: Q-FLASH
Druk op de <End>-toets om direct naar de Q-Flash utility te gaan zonder eerst naar de BIOS-instellingen te hoeven gaan.he Besturingssysteem en stuurprogramma's

Het besturingssysteem en de stuurprogramma's installeren

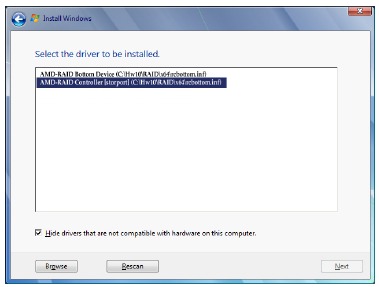

Installatie van het besturingssysteem

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Aangezien sommige besturingssystemen al een RAID driver bevatten, hoeft u geen aparte RAID driver te installeren tijdens de Windows-installatie. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's van het GIGABYTE Control Center te installeren om de systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra RAID driver levert tijdens de OS-installatie, raadpleeg dan de onderstaande stappen:

Stap 1:
Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het AMD RAID Preinstall Driver-bestand op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.

Stap 2:
Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om het stuurprogramma te laden, selecteert u Browse (Bladeren).

Stap 3:
Plaats de USB-stick en blader vervolgens naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Installatie van stuurprogramma's

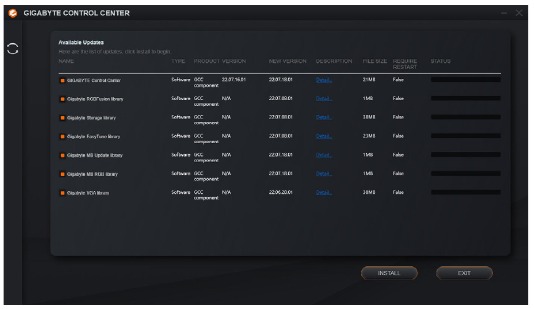

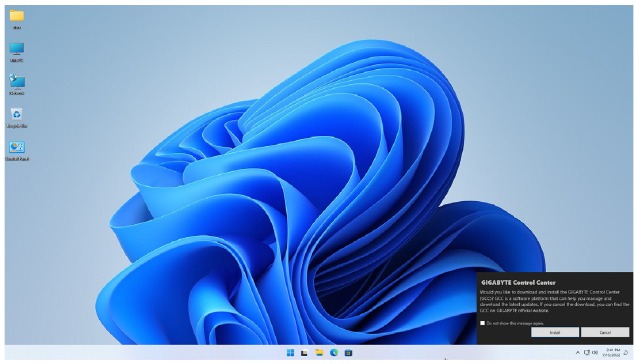

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechterbenedenhoek van het bureaublad waarin wordt gevraagd of u de stuurprogramma's en GIGABYTE-applicaties wilt downloaden en installeren via het GIGABYTE Control Center (GCC). Klik op Install (Installeren) om door te gaan met de installatie. (Zorg er in BIOS Setup voor dat Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader is ingesteld op Enabled (Ingeschakeld).)

Wanneer het End UserLicenseAgreement-dialoogvenster verschijnt, drukt u op <Accept> (Accepteren) om het GIGABYTE Control Center (GCC) te installeren. Selecteer op het GIGABYTE CONTROL CENTER-scherm de stuurprogramma's en applicaties die u wilt installeren en klik op Install (Installeren).

Zorg er voor de installatie voor dat het systeem is verbonden met het internet.

Bezoek de website van GIGABYTE voor meer software-informatie.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.
https://www.gigabyte.com/WebPage/351/faq.html

Een RAID-set configureren

RAID-niveaus

	RAID 0	RAID 1	RAID 10
Minimum aantal harde schijven	≥2	2	4
Arraycapaciteit	Aantal harde schijven * Grootte van de kleinste schijf	Grootte van de kleinste schijf	Grootte van de kleinste schijf * (Aantal harde schijven/2)
Fouttolerantie	Nee	Ja	Ja

Voordat u begint, dient u de volgende zaken voor te bereiden:

Dit moederbord ondersteunt RAID 0, RAID 1 en RAID 10. Bereid het juiste aantal harde schijven voor zoals aangegeven in de bovenstaande tabel voordat u een RAID-array configureert.

• SATA-harde schijven of SSD's. Om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven te gebruiken met hetzelfde model en dezelfde capaciteit.
• Windows-installatieschijf.
• Een computer met internetverbinding.
• Een USB-stick.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array. https://www.gigabyte.com/WebPage/918/amd600-raid.html

Debug LED-codes

Normaal opstarten

Code	Beschrijving
10	PEI Core is gestart.
11	Pre-memory CPU initialisatie is gestart.
12~14	Gereserveerd.
15	Pre-memory North-Bridge initialisatie is gestart.
16~18	Gereserveerd.
19	Pre-memory South-Bridge initialisatie is gestart.
1A~2A	Gereserveerd.
2B~2F	Geheugeninitialisatie.
31	Geheugen geïnstalleerd.
32~36	CPU PEI initialisatie.
37~3A	IOH PEI initialisatie.
3B~3E	PCH PEI initialisatie.
3F~4F	Gereserveerd.
60	DXE Core is gestart.
61	NVRAM initialisatie.
62	Installatie van de PCH runtime services.
63~67	CPU DXE initialisatie is gestart.
68	PCI host bridge initialisatie is gestart.
69	IOH DXE initialisatie.
6A	IOH SMM initialisatie.
6B~6F	Gereserveerd.
70	PCH DXE initialisatie.
71	PCH SMM initialisatie.
72	PCH apparaten initialisatie.
73~77	PCH DXE initialisatie (PCH module specifiek).
78	ACPI Core initialisatie.
79	CSM initialisatie is gestart.
7A~7F	Gereserveerd voor AMI gebruik.
80~8F	Gereserveerd voor OEM gebruik (OEM DXE initialisatiecodes).
90	Faseoverdracht naar BDS (Boot Device Selection) vanuit DXE.
91	Gebeurtenis uitgeven om stuurprogramma's te verbinden.
92	PCI Bus initialisatie is gestart.
93	PCI Bus hot plug initialisatie.
94	PCI Bus enumeratie voor het detecteren van het aantal gevraagde bronnen.
95	Controleer de door PCI-apparaat gevraagde bronnen.
96	Wijs PCI-apparaatbronnen toe.
97	Console Output apparaten verbinden (bijv. monitor is verlicht).
98	Console input apparaten verbinden (bijv. PS2/USB toetsenbord/muis zijn geactiveerd).
99	Super IO initialisatie.
9A	USB initialisatie is gestart.
9B	Reset uitgeven tijdens het USB initialisatieproces.
9C	Detecteer en installeer alle momenteel aangesloten USB-apparaten.
9D	Alle momenteel aangesloten USB-apparaten geactiveerd.
9E~9F	Gereserveerd.
A0	IDE initialisatie is gestart.
A1	Reset uitgeven tijdens het IDE initialisatieproces.
A2	Detecteer en installeer alle momenteel aangesloten IDE-apparaten.
A3	Alle momenteel aangesloten IDE-apparaten geactiveerd.
A4	SCSI initialisatie is gestart.
A5	Reset uitgeven tijdens het SCSI initialisatieproces.
A6	Detecteer en installeer alle momenteel aangesloten SCSI-apparaten.
A7	Alle momenteel aangesloten SCSI-apparaten geactiveerd.
A8	Verifieer wachtwoord indien nodig.
A9	BIOS Setup is gestart.
AA	Gereserveerd.
AB	Wacht op gebruikersopdracht in BIOS Setup.
AC	Gereserveerd.
AD	Geef Ready To Boot-gebeurtenis uit voor OS Boot.
AE	Opstarten naar Legacy OS.
AF	Boot Services afsluiten.
B0	Runtime AP-installatie begint.
B1	Runtime AP-installatie eindigt.
B2	Legacy Option ROM initialisatie.
B3	Systeem resetten indien nodig.
B4	USB apparaat hot plug-in.
B5	PCI apparaat hot plug.
B6	Opschonen van NVRAM.
B7	NVRAM-instellingen opnieuw configureren.
B8~BF	Gereserveerd.
C0~CF	Gereserveerd.

S3 Hervatten

Code	Beschrijving
E0	S3 Hervatten is gestart (aangeroepen vanuit DXE IPL).
E1	Boot script data invullen voor S3 hervatten.
E2	Initialiseert VGA voor S3 hervatten.
E3	OS S3 wake vector aanroep.

Herstel

Code	Beschrijving
F0	De herstelmodus wordt geactiveerd vanwege ongeldige firmware volume detectie.
F1	De herstelmodus wordt geactiveerd door een beslissing van de gebruiker.
F2	Herstel is gestart.
F3	Herstel firmware image is gevonden.
F4	Herstel firmware image is geladen.
F5~F7	Gereserveerd voor toekomstige AMI voortgangscodes.

Fout

Code	Beschrijving
50~55	Er treedt een geheugeninitialisatiefout op.
56	Ongeldig CPU-type of -snelheid.
57	CPU komt niet overeen.
58	CPU zelftest mislukt of mogelijke CPU-cachefout.
59	CPU microcode is niet gevonden of microcode-update is mislukt.
5A	Interne CPU-fout.
5B	Reset PPI is mislukt.
5C~5F	Gereserveerd.
D0	CPU initialisatiefout.
D1	IOH initialisatiefout.
D2	PCH initialisatiefout.
D3	Sommige Architectural Protocols zijn niet beschikbaar.
D4	PCI resource toewijzingsfout. Onvoldoende bronnen.
D5	Geen ruimte voor Legacy Option ROM initialisatie.
D6	Er zijn geen Console Output apparaten gevonden.
D7	Er zijn geen Console Input apparaten gevonden.
D8	Het is een ongeldig wachtwoord.
D9~DA	Kan Boot Option niet laden.
DB	Flash-update is mislukt.
DC	Resetprotocol is mislukt.
DE~DF	Gereserveerd.
E8	S3 hervatten is mislukt.
E9	S3 Hervatten PPI is niet gevonden.
EA	S3 Hervatten Boot Script is ongeldig.
EB	S3 OS Wake aanroep is mislukt.
EC~EF	Gereserveerd.
F8	Herstel PPI is ongeldig.
<F9>	Herstelcapsule is niet gevonden.
FA	Ongeldige herstelcapsule.
FB~FF	Gereserveerd.

Referenties

• M.2 verwijderen
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series BIOS Setup
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Realtek Audio
• M.2 EZ-Latch PLUS
• GIGABYTE Motherboards Software Manual

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

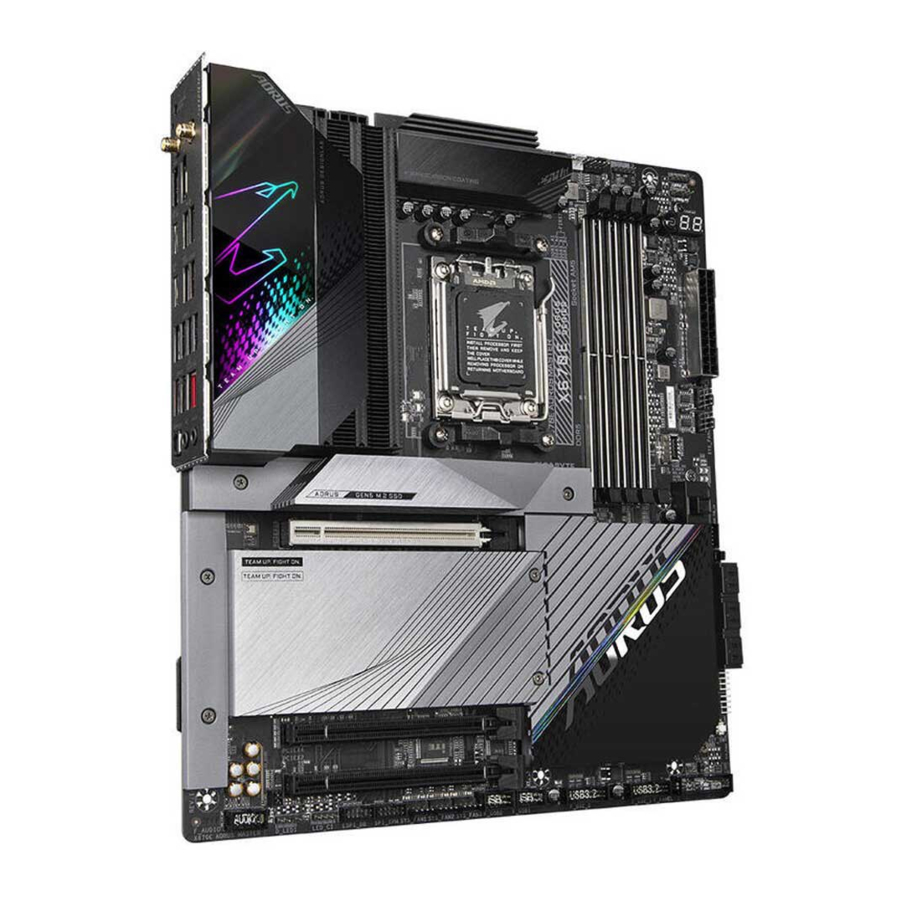

Download GIGABYTE X670E AORUS MASTER - Moederbordhandleiding

Beschikbare talen
