Gigabyte B850M C-handleiding

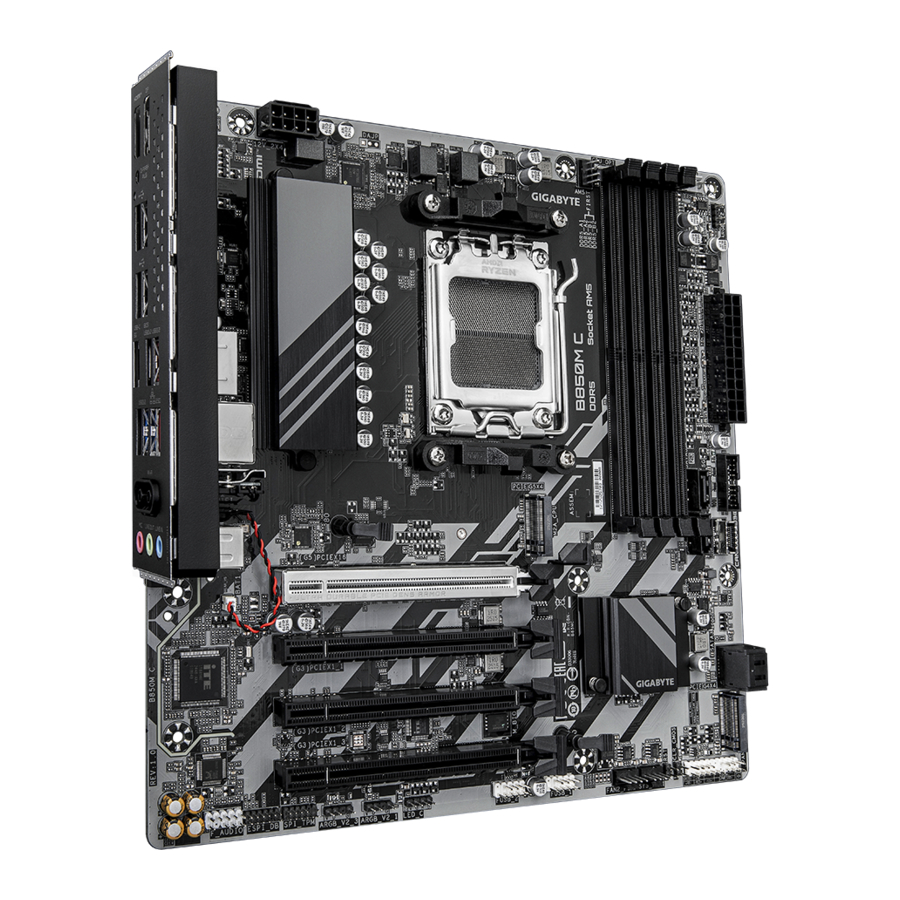

Productintroductie

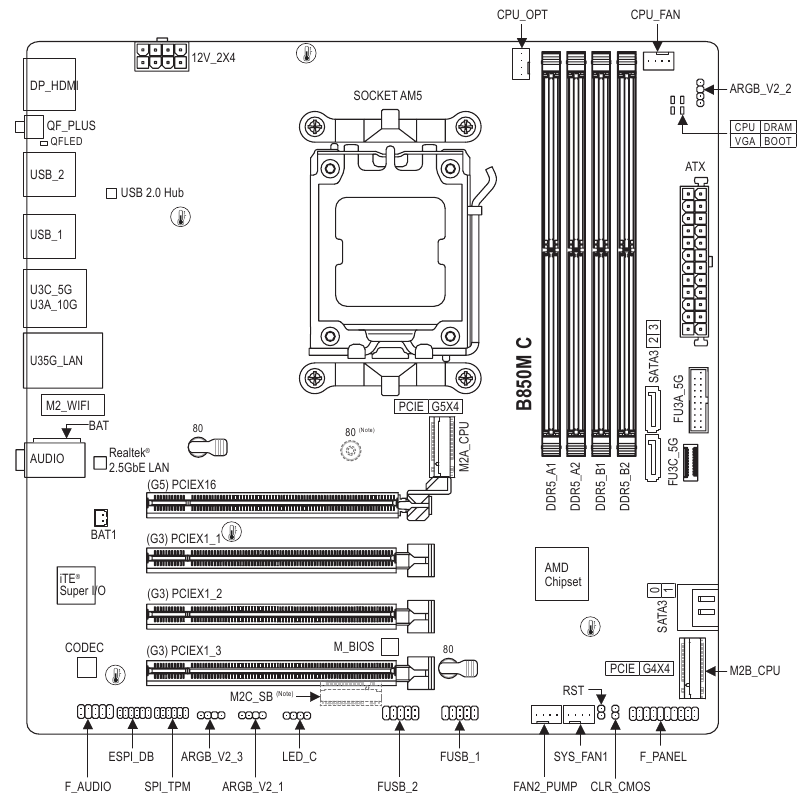

Moederbordindeling
Temperatuursensor
(Opmerking) De connector bevindt zich aan de achterkant van het moederbord.
Inhoud van de doos
- B850M C-moederbord
- Gebruikershandleiding
- Snelinstallatiegids
- Eén antenne
- Twee SATA-kabels
* De bovenstaande inhoud van de doos is slechts ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt. De inhoud van de doos kan zonder kennisgeving worden gewijzigd.
Hardware-installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:
- Zorg er vóór de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek vóór de installatie geen S/N-sticker (serienummer) of garantiesticker van het moederbord die door uw dealer is verstrekt. Deze stickers zijn vereist voor garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
- Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd dan uw handen droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
- Plaats het moederbord, voordat u het installeert, op een antistatische mat of in een elektrostatische afschermingscontainer.
- Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
- Voordat u het product gebruikt, dient u te controleren of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u er niet voor zorgen dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
- Plaats het computersysteem niet op een oneffen oppervlak.
- Plaats het computersysteem niet in een omgeving met hoge temperaturen of in een vochtige omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en tot lichamelijk letsel bij de gebruiker.
- Als u niet zeker bent over installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
- Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
| CPU | AMD Socket AM5, ondersteuning voor: AMD Ryzen ™ 9000-serie processors/ AMD Ryzen ™ 8000-serie processors/ AMD Ryzen ™ 7000-serie processors (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.) |
| Chipset | AMD B850 |
| Geheugen |
|
| Onboard Graphics |
|
| Audio |
|
| LAN | Realtek ® 2.5GbE LAN-chip (2.5 Gbps/1 Gbps/100 Mbps) |
| Draadloze communicatiemodule |
|
| Uitbreidingsslots |
|
| Opslaginterface |
 AMD Ryzen ™ 9000/7000 Series-processors ondersteunen PCIe 5.0 x4/x2 SSD's AMD Ryzen ™ 8000 Series-Phoenix 1-processors ondersteunen PCIe 4.0 x4/x2 SSD's AMD Ryzen ™ 8000 Series-Phoenix 2-processors ondersteunen PCIe 4.0 x4/x2 SSD's
|
| USB |
|
| Interne connectoren | 1 x 24-pins ATX-hoofdstroomconnector 1 x 8-pins ATX 12V-stroomconnector 1 x CPU-ventilatorheader 1 x CPU-ventilator/waterkoelingpompheader 1 x systeemventilatorheader 1 x systeemventilator/waterkoelingpompheader 3 x adresseerbare RGB Gen2 LED-stripheaders 1 x RGB LED-stripheader 3 x M.2 Socket 3-connectoren 4 x SATA 6Gb/s-connectoren 1 x header voor het voorpaneel 1 x audioheader voor het voorpaneel 1 x USB Type-C ®-header, met USB 3.2 Gen 1-ondersteuning 1 x USB 3.2 Gen 1-header 4 x USB 2.0/1.1-headers 1 x Trusted Platform Module-header (alleen voor de GC-TPM2.0 SPI V2-module) 1 x resetjumper 1 x Clear CMOS-jumper |
| Connectoren achterpaneel | 1 x DisplayPort (Opmerking) 1 x HDMI-poort (Opmerking) 1 x Q-Flash Plus-knop 4 x USB 2.0/1.1-poorten 2 x USB 3.2 Gen 2 Type-A-poorten (rood) 1 x USB Type-C ®-poort, met USB 3.2 Gen 1-ondersteuning 1 x RJ-45-poort 2 x USB 3.2 Gen 1-poorten 2 x antenneconnectoren (2T2R) 3 x audioaansluitingen |
| I/O-controller |
|
| Hardwaremonitor |
|
| BIOS |
|
| Unieke functies |
|
| Meegeleverde software |
|
| Besturingssysteem |
|
| Vormfactor |
|
* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
(Opmerking) De werkelijke ondersteuning kan variëren per CPU.
Ga naar de pagina SERVICE/SUPPORT\Utility op de website van GIGABYTE om de nieuwste versie van de apps te downloaden. https://www.gigabyte.com/Support/Utility/Motherboard?m=ut
De CPU en CPU-koeler installeren
Lees de volgende richtlijnen voordat u de CPU installeert:
- Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
- Zoek de pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of zoek de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket.)
- Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
- Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kunnen oververhitting en schade aan de CPU optreden.
- Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeem bus frequentie in te stellen buiten de hardware specificaties, aangezien dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan in overeenstemming met uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

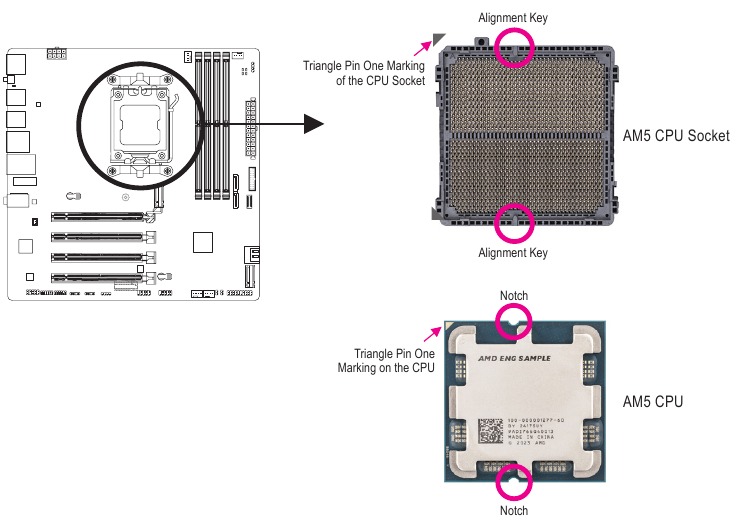

A. Let op de CPU-oriëntatie
Let op de uitlijningssleutels op de moederbord-CPU-socket en de inkepingen op de CPU.
Verwijder de CPU-socket afdekking niet voordat u de CPU plaatst. Deze kan automatisch van de laadplaat afspringen nadat u de CPU hebt geplaatst en de laadplaat hebt gesloten.
Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw
B. De CPU installeren
Volg de onderstaande stappen om de CPU correct in de CPU-socket van het moederbord te plaatsen.

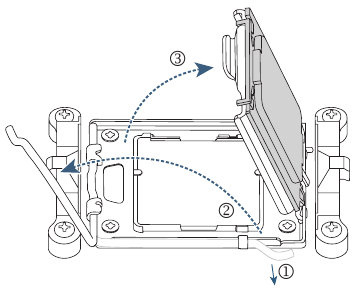

- Druk voorzichtig op de hendel van de CPU-socket en weg van de socket.
- Til de vergrendelingshendel van de CPU-socket volledig op.
- Houd met uw vingers de plastic beschermhoes vast die aan de metalen laadplaat is bevestigd om de metalen laadplaat op te tillen.

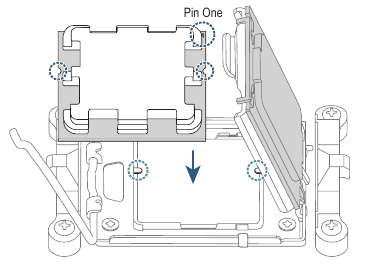

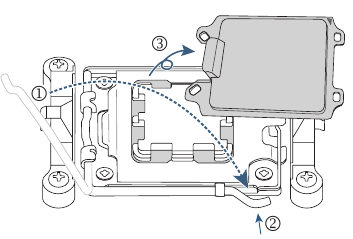

Houd de CPU met uw vingers vast aan de randen. Lijn de CPU-pin één markering (driehoek) uit met de pin één hoek van de CPU-socket (of u kunt de CPU-inkepingen uitlijnen met de uitlijningssleutels van de socket) en plaats de CPU voorzichtig in de juiste positie.
Zorg ervoor dat de CPU correct is geïnstalleerd en sluit vervolgens de laadplaat. Zet de socket-hendel vast onder de borglip. De plastic beschermhoes springt vanzelf los en kan worden verwijderd.
* Vervang altijd de plastic beschermhoes wanneer de CPU niet is geïnstalleerd om de CPU-socket te beschermen.
Forceer de vergrendelingshendel van de CPU-socket niet wanneer de CPU niet correct is geïnstalleerd, omdat dit de CPU en de CPU-socket zou beschadigen.

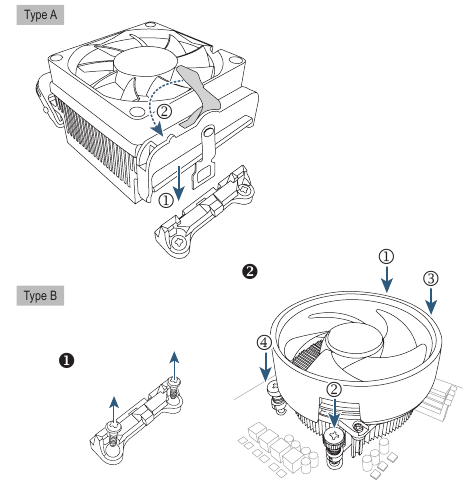

C. De CPU-koeler installeren
Zorg ervoor dat u de CPU-koeler installeert nadat u de CPU hebt geïnstalleerd. (Het daadwerkelijke installatieproces kan verschillen, afhankelijk van de te gebruiken CPU-koeler. Raadpleeg de gebruikershandleiding voor uw CPU-koeler.)

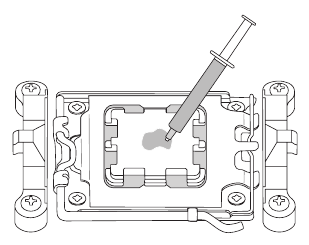

Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de geïnstalleerde CPU.
Type A:
Haak de CPU-koelerclip vast aan de montage-oog aan de ene kant van het retentiekader. Duw aan de andere kant recht naar beneden op de CPU-koelerclip om deze aan de montage-oog op het retentiekader te haken. Draai de nokhendel van de linkerkant naar de rechterkant om op zijn plaats te vergrendelen.
Type B:
Verwijder eerst de vier schroeven van het CPU-retentiekader en verwijder het CPU-retentiekader. Lijn vervolgens de vier schouder schroeven op de CPU-koeler uit met de afstandhouders van de achterplaat. Maak elke schouder schroef vast in een 1-2-3-4 (x) patroon zoals rechts weergegeven.
* Bij gebruik van een Type B CPU-koeler wordt het niet aanbevolen om elke schroef in één stap helemaal vast te draaien. Volg de volgorde 1-2-3-4, draai de schroef met de klok mee 1 rotatie per stap vast. Herhaal de stappen 1-2-3-4 totdat alle schroeven zijn vastgedraaid.
Sluit ten slotte de stroomconnector van de CPU-koeler aan op de CPU-ventilatorheader (CPU_FAN) op het moederbord.

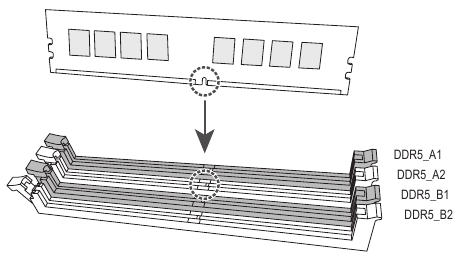

Het geheugen installeren
Lees de volgende richtlijnen voordat u het geheugen installeert:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, verwissel dan de richting.
- Zorg er bij het installeren van geheugenmodules voor dat u eerst in de DDR5_A2-socket installeert.
* Aanbevolen geheugenconfiguraties:
| DDR5_A1 | DDR5_A2 | DDR5_B1 | DDR5_B2 | |
| 1 Module | - - |  | - - | - - |
| 2 Modules* | - - | | - - | |
| 4 Modules* | | | | |
(""=Geïnstalleerd, "- -"=Geen geheugen)
(" * "=Aanbevolen Dual Channel-geheugenconfiguraties)
De geheugenstatus-LED licht op als de geheugenmodule in de verkeerde sleuf is geïnstalleerd voordat u opstart. Zorg ervoor dat de geheugenmodule in de juiste sleuf is geïnstalleerd. Raadpleeg de tabel voor instructies over het installeren van het geheugen.
Dual Channel-geheugenconfiguratie
Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.
De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:
Kanaal A: DDR5_A1, DDR5_A2
Kanaal B: DDR5_B1, DDR5_B2
Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.
- De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
- Wanneer u de Dual Channel-modus inschakelt met twee of vier geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat u een uitbreidingskaart gaat installeren:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees zorgvuldig de handleiding die bij uw uitbreidingskaart is geleverd.
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
Volg de onderstaande stappen om uw uitbreidingskaart correct in de uitbreidingssleuf te installeren.
- Zoek een uitbreidingssleuf die uw kaart ondersteunt. Verwijder de metalen sleufafdekking van het achterpaneel van de behuizing.
- Lijn de kaart uit met de sleuf en druk de kaart omlaag totdat deze volledig in de sleuf zit.
- Zorg ervoor dat de uitbreidingskaart volledig in de sleuf zit.
- Bevestig de metalen beugel van de kaart aan het achterpaneel van de behuizing met een schroef.
- Plaats na het installeren van alle uitbreidingskaarten de behuizingsklep(pen) terug.
- Zet uw computer aan. Ga indien nodig naar BIOS Setup om eventuele vereiste BIOS-wijzigingen voor uw uitbreidingskaart(en) aan te brengen.
- Installeer de driver die bij de uitbreidingskaart is geleverd in uw besturingssysteem.

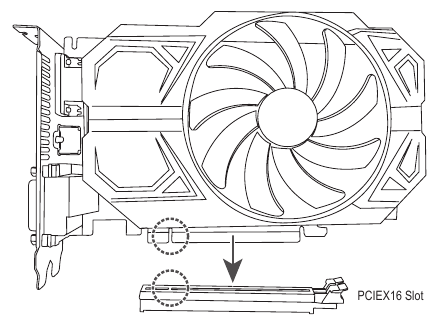

![Een uitbreidingskaart installeren]( "Gigabyte - B850M C - Een uitbreidingskaart installeren")
Aansluitingen op het achterpaneel
- DisplayPort (Opmerking 1)
DisplayPort levert digitale beelden en audio van hoge kwaliteit en ondersteunt bi-directionele audiotransmissie. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten. Opmerking: De DisplayPort-technologie kan een maximale resolutie van 3840x2160@144 Hz ondersteunen, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor. - HDMI port (Opmerking 1)
De HDMI-poort is HDCP 2.3-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192KHz/24bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
Stel na het installeren van het DisplayPort/HDMI-apparaat het standaardapparaat voor het afspelen van geluid in op DisplayPort/HDMI. (De itemnaam kan verschillen afhankelijk van uw besturingssysteem.)
- Q-Flash Plus Button (Opmerking 2)
Met Q-Flash Plus kunt u het BIOS updaten wanneer uw systeem is uitgeschakeld (S5-uitschakelstatus). Sla het nieuwste BIOS op een USB-stick op en steek deze in de speciale poort, waarna u het BIOS automatisch kunt flashen door simpelweg op de Q-Flash Plus button (knop) te drukken. De QFLED knippert wanneer het matchen van het BIOS en het flashen beginnen en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid. - USB 2.0/1.1 Port
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. - USB 3.2 Gen 2 Type-A Port (Red)
De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus (Opmerking 2) gebruikt, moet u eerst de USB-flashdrive in deze poort plaatsen. - USB Type-C® Port (with USB 3.2 Gen 1 Support)
De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
(Opmerking 1) Werkelijke ondersteuning kan variëren per CPU.
(Opmerking 2) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de pagina "Unique Features" (Unieke functies) van de GIGABYTE-website voor meer informatie.
- RJ-45 LAN Port
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 2,5 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
Speed LED (Snelheid LED):
| State (Status) | Description (Omschrijving) |
| Orange (Oranje) | 2.5 Gbps data rate (2.5 Gbps datasnelheid) |
| Green (Groen) | 1 Gbps data rate (1 Gbps datasnelheid) |
| Off (Uit) | 100 Mbps data rate (100 Mbps datasnelheid) |
Activity LED (Activiteit LED):
| State (Status) | Description (Omschrijving) |
| Blinking (Knipperen) | Data transmission or receiving is occurring (Gegevensoverdracht of -ontvangst vindt plaats) |
| Off (Uit) | No data transmission or receiving is occurring (Er vindt geen gegevensoverdracht of -ontvangst plaats) |
- USB 3.2 Gen 1 Port
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. - Antenna Connectors (2T2R)
Gebruik deze connector om een antenne aan te sluiten.
![informatie]()
Zorg ervoor dat de antenne stevig is aangesloten op de antenneconnectoren en richt de antennes vervolgens correct om een betere signaalontvangst te krijgen. - Line In/Rear Speaker Out (Blue)
De line-in-aansluiting. - Line Out/Front Speaker Out (Green)
De line-out-aansluiting. - Mic In/Center/Subwoofer Speaker Out (Pink)
De microfooningang.
Audio Jack Configurations (Audioconfiguratie van de aansluitingen):
| Jack | Headphone/2-channel (Koptelefoon/2-kanaals) | 4-channel (4-kanaals) | 5.1-channel (5.1-kanaals) | 7.1-channel (7.1-kanaals) |
 Line In/Rear Speaker Out |  | | | |
 Line Out/Front Speaker Out | | | | |
 Mic In/Center/Subwoofer Speaker Out | | | ||
| Front Panel Line Out/Side Speaker Out | |
U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Om 7.1-kanaals audio te configureren, opent u de audiosoftware voor audio-instellingen.
Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html
![voorzichtig]()
Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

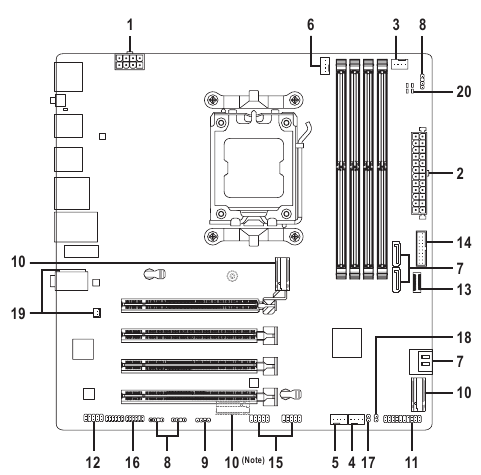

Interne connectoren

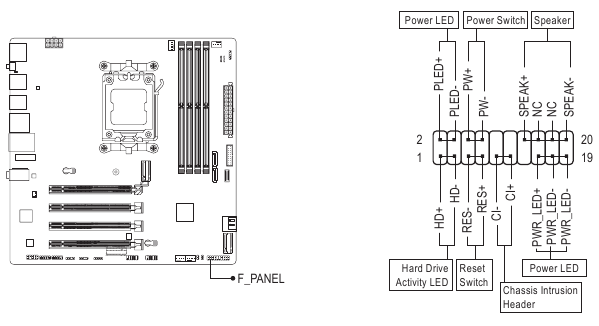

| 1) 12V_2X4 | 11) | F_PANEL |

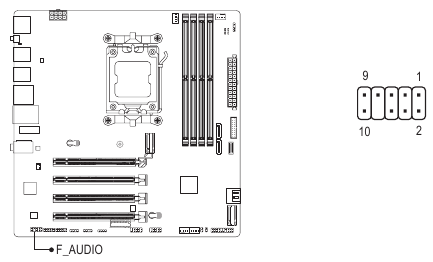

| 2) ATX | 12) | F_AUDIO |

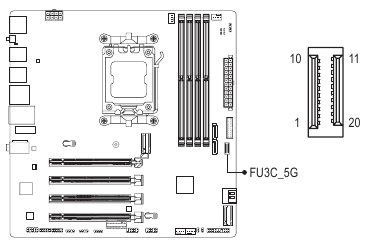

| 3) CPU_FAN | 13) | FU3C_5G |

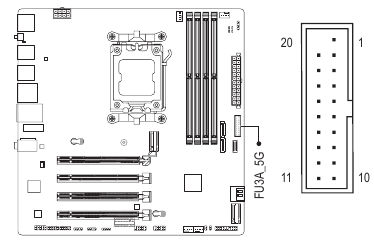

| 4) SYS_FAN1 | 14) | FU3A_5G |

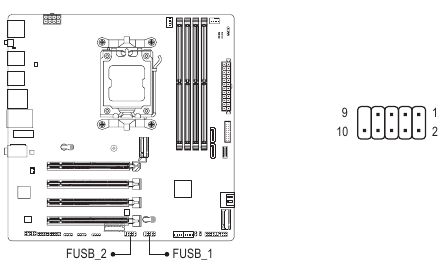

| 5) FAN2_PUMP | 15) | FUSB_1/FUSB_2 |

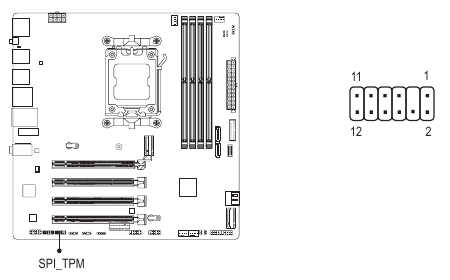

| 6) CPU_OPT | 16) | SPI_TPM |

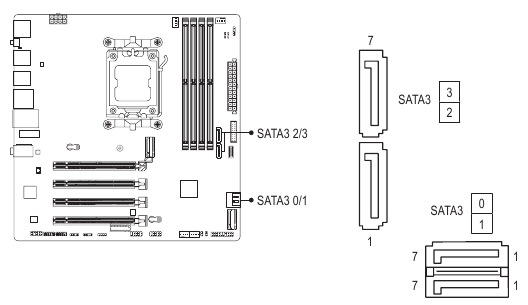

| 7) SATA3 0/1/2/3 | 17) | RST |

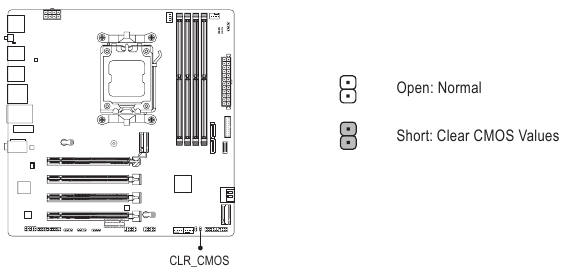

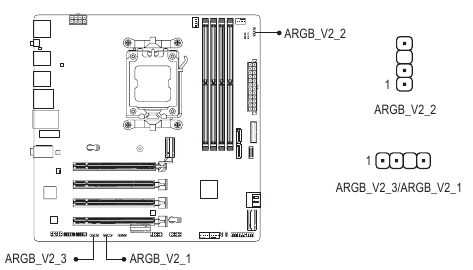

| 8) ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 | 18) | CLR_CMOS |

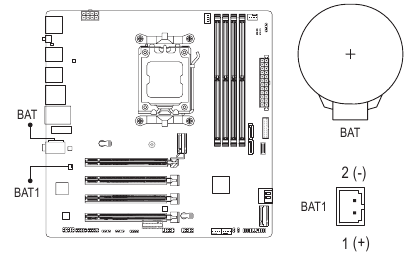

| 9) LED_C | 19) | BAT/BAT1 |

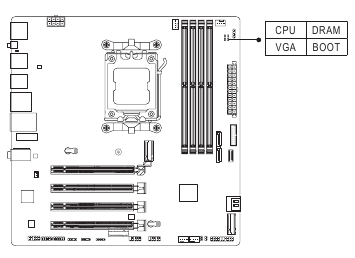

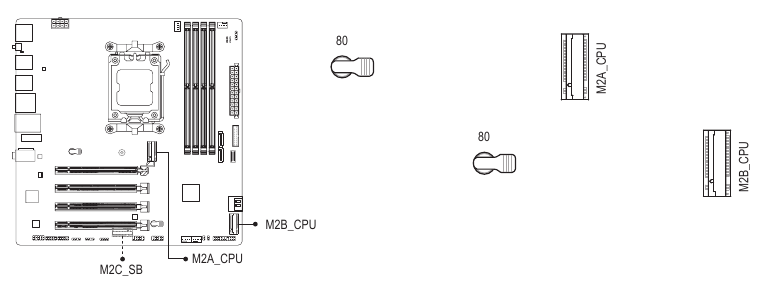

| 10) M2A_CPU/M2B_CPU/M2C_SB (Note) | 20) | CPU/DRAM/VGA/BOOT |
(Note) De connector bevindt zich aan de achterkant van het moederbord.
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.
1/2) 12V_2X4/ATX (2x4 12V-stroomconnector en 2x12 hoofdstroomconnector)
Met behulp van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een faalveilige constructie. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of onopstartbaar systeem. ATX
12V_2X4:
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | GND (alleen voor 2x4-pins 12V) | 5 | +12V (alleen voor 2x4-pins 12V) |
| 2 | GND (alleen voor 2x4-pins 12V) | 6 | +12V (alleen voor 2x4-pins 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft aan/uit) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand-by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (alleen voor 2x12-pins ATX) | 23 | +5V (alleen voor 2x12-pins ATX) |
| 12 | 3.3V (alleen voor 2x12-pins ATX) | 24 | GND (alleen voor 2x12-pins ATX) |

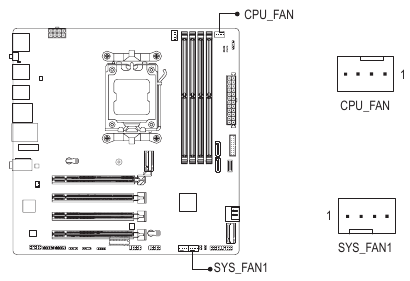

3/4) CPU_FAN/SYS_FAN1 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een faalveilige insertieconstructie. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardingsdraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling van de ventilator. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | NC |
| 4 | PWM-snelheidsregeling |
5) FAN2_PUMP (systeemventilator-/waterkoelingspompheader)
De ventilator-/pompheader is 4-pins en heeft een faalveilige insertieconstructie. De meeste ventilatorheaders hebben een faalveilige insertieconstructie. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardingsdraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling van de ventilator. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De header biedt ook snelheidsregeling voor een waterkoelingspomp. Ga naar de pagina "BIOS Setup" op de website van GIGABYTE en zoek naar "Smart Fan 6" voor meer informatie.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
- Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
- Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.
6) CPU_OPT (CPU-ventilator/waterkoelingpomp-header)
De ventilator/pompaansluiting is 4-pins en heeft een foolproof-invoegontwerp. De meeste ventilatoraansluitingen hebben een foolproof-invoegontwerp. Zorg er bij het aansluiten van een ventilatorkabel voor dat u deze in de juiste richting aansluit (de zwarte verbindingsdraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
| Connector | CPU_FAN | SYS_FAN1 | FAN2_PUMP | CPU_OPT |
| Maximale stroom | 2A | 2A | 2A | 2A |
| Maximaal vermogen | 24W | 24W | 24W | 24W |
7) SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt een enkel SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Ga naar de pagina "Configuring a RAID Set" (Een RAID-set configureren) op de website van GIGABYTE voor instructies over het configureren van een RAID-array.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Om hot-plugging voor de SATA-poorten in te schakelen, gaat u naar de pagina "BIOS Setup" (BIOS-instellingen) van de GIGABYTE-website en zoekt u naar "SATA Configuration" (SATA-configuratie) voor meer informatie.
8) ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 (Addressable RGB Gen2 LED-strip-headers)
De headers kunnen worden gebruikt om een standaard 5050 addressable RGB Gen2 LED-strip aan te sluiten, met een maximaal vermogen van 3A (5V) en een maximaal aantal van 256 LED's.
| Pin nr. | Definitie |
| 1 | V (5V) |
| 2 | Data |
| 3 | Geen pin |
| 4 | GND |
Sluit uw addressable RGB Gen2 LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 van de addressable LED-strip-header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
9) LED_C (RGB LED-strip-header)
De header kan worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
| Pin nr. | Definitie |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Sluit uw RGB LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
Voor meer informatie over het in-/uitschakelen van de verlichting van de LED-strip gaat u naar de pagina "Unique Features" (Unieke functies) van de GIGABYTE-website.
- Om abnormaal LED-gedrag te voorkomen, sluit u geen addressable RGB Gen1 LED-strips en addressable RGB Gen2 LED-strips tegelijkertijd aan op dezelfde header.
- Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert of verwijdert.
Koppel het netsnoer los van het stopcontact om schade aan de apparaten te voorkomen.
10) M2A_CPU/M2B_CPU/M2C_SB (M.2 Socket 3-connectoren)
Er zijn twee soorten M.2 SSD's: M.2 SATA SSD's en M.2 PCIe SSD's. Dit moederbord ondersteunt alleen M.2 PCIe SSD's. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf. Ga naar de pagina "Configuring a RAID Set" (Een RAID-set configureren) op de website van GIGABYTE voor instructies over het configureren van een RAID-array.
Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
- M2A_CPU/M2B_CPU:
Stap 1:
Trek het lipje van de clip omhoog en uit het montagegat. Schuif de M.2 SSD in een hoek in de connector.
Stap 2:
Druk de M.2 SSD omlaag en zet deze vervolgens vast door het lipje van de clip in het montagegat te drukken.
![]()
- M2C_SB:
(De connector bevindt zich aan de achterkant van het moederbord. Installeer geen M.2 SSD die met een eigen koellichaam is geleverd in de M2C_SB-connector.)
Stap 1: Gebruik een schroevendraaier om de schroef van het moederbord los te maken. Schuif de M.2 SSD in een hoek in de connector.
Stap 2: Druk de M.2 SSD omlaag en zet deze vervolgens vast met de schroef.
* Soorten M.2 SSD's die door elke M.2-connector worden ondersteund:
| M.2 PCIe x4 SSD | M.2 PCIe x2 SSD | M.2 SATA SSD | |
| M2A_CPU |
|
|
|
| M2B_CPU |
(Opmerking)
|
|
|
| M2C_SB |
|
|
|
(Opmerking) Daadwerkelijke ondersteuning kan variëren per CPU.
11) F_PANEL (Frontpaneel-header)
Sluit de aan/uit-schakelaar, de resetknop, de luidspreker, de schakelaar/sensor voor het binnendringen van het chassis en de systeemstatusindicator op het chassis aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
- PLED/PWR_LED (Aan/uit-LED):
| Systeemstatus | LED |
| S0 | Aan |
| S3/S4/S5 | Uit |
Wordt aangesloten op de indicator voor de aan/uit-status op het voorpaneel van het chassis. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem zich in de slaapstand S3/S4 bevindt of is uitgeschakeld (S5).
- PW (Aan/uit-schakelaar):
Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van het chassis. U kunt configureren hoe u uw systeem uitschakelt met behulp van de aan/uit-schakelaar (ga naar de pagina "BIOS Setup" (BIOS-instellingen) van de GIGABYTE-website en zoek naar "Soft-Off by PWR-BTTN" voor meer informatie). - SPEAK (Luidspreker):
Wordt aangesloten op de luidspreker op het voorpaneel van het chassis. Het systeem meldt de opstartstatus van het systeem door een pieptoon te laten horen. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem. - HD (LED voor activiteit van de harde schijf):
Wordt aangesloten op de LED voor activiteit van de harde schijf op het voorpaneel van het chassis. De LED brandt wanneer de harde schijf gegevens leest of schrijft. - RES (Resetknop):
Wordt aangesloten op de resetknop op het voorpaneel van het chassis. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en er geen normale herstart kan worden uitgevoerd. - CI (Header voor het binnendringen van het chassis):
Wordt aangesloten op de schakelaar/sensor voor het binnendringen van het chassis op het chassis die kan detecteren of de chassisbehuizing is verwijderd. Deze functie vereist een chassis met een schakelaar/sensor voor het binnendringen van het chassis. - NC: Geen verbinding.
Het ontwerp van het voorpaneel kan per chassis verschillen. Een frontpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, aan/uit-LED, LED voor activiteit van de harde schijf, luidspreker enz. Wanneer u de frontpaneelmodule van uw chassis op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.
12) F_AUDIO (Frontpaneel-audioheader)
De frontpaneel-audioheader ondersteunt High Definition-audio (HD). U kunt uw frontpaneel-audiomodule van het chassis op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.
| Pin nr. | Definitie |
| 1 | MIC L |
| 2 | GND |
| 3 | MIC R |
| 4 | NC |
| 5 | Koptelefoon R |
| 6 | MIC-detectie |
| 7 | SENSE_SEND |
| 8 | Geen pin |
| 9 | Koptelefoon L |
| 10 | Koptelefoon-detectie |
Sommige behuizingen hebben een audiomodule op het voorpaneel met afzonderlijke connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule op het voorpaneel met verschillende draadtoewijzingen.
13) FU3C_5G (USB Type-C®-header, met USB 3.2 Gen 1-ondersteuning)
De header voldoet aan de USB 3.2 Gen 1-specificatie en kan één USB-poort bieden.
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | VBUS | 11 | VBUS |
| 2 | TX1+ | 12 | TX2+ |
| 3 | TX1- | 13 | TX2- |
| 4 | GND | 14 | GND |
| 5 | RX1+ | 15 | RX2+ |
| 6 | RX1- | 16 | RX2- |
| 7 | VBUS | 17 | GND |
| 8 | CC1 | 18 | D- |
| 9 | SBU1 | 19 | D+ |
| 10 | SBU2 | 20 | CC2 |
14) FU3A_5G (USB 3.2 Gen 1-header)
De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten bieden. Neem contact op met de plaatselijke dealer voor de aankoop van het optionele 3,5-inch voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | VBUS | 11 | D2+ |
| 2 | SSRX1- | 12 | D2- |
| 3 | SSRX1+ | 13 | GND |
| 4 | GND | 14 | SSTX2+ |
| 5 | SSTX1- | 15 | SSTX2- |
| 6 | SSTX1+ | 16 | GND |
| 7 | GND | 17 | SSRX2+ |
| 8 | D1- | 18 | SSRX2- |
| 9 | D1+ | 19 | VBUS |
| 10 | NC | 20 | Geen pin |
15) FUSB_1/FUSB_2 (USB 2.0/1.1-headers)
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele USB-beugel.
| Pin nr. | Definitie |
| 1 | Voeding (5V) |
| 2 | Voeding (5V) |
| 3 | USB DX- |
| 4 | USB DY- |
| 5 | USB DX+ |
| 6 | USB DY+ |
| 7 | GND |
| 8 | GND |
| 9 | Geen pin |
| 10 | NC |
Voordat u de USB-beugel installeert, moet u de computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.
16) SPI_TPM (Trusted Platform Module-header)
U kunt een SPI TPM (Trusted Platform Module) op deze header aansluiten.
| Pin nr. | Definitie |
| 1 | Data-uitvoer |
| 2 | Voeding (1.8V) |
| 3 | Geen pin |
| 4 | NC |
| 5 | Data-invoer |
| 6 | CLK |
| 7 | Chip selecteren |
| 8 | GND |
| 9 | IRQ |
| 10 | NC |
| 11 | NC |
| 12 | RST |
17) RST (resetjumper)
De resetjumper kan worden aangesloten op de resetschakelaar op het voorpaneel van de behuizing. Druk op de resetschakelaar om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
| Pin nr. | Definitie |
| 1 | Resetten |
| 2 | GND |
De resetjumper biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de pagina "BIOS Setup" op de website van GIGABYTE en zoekt u naar "RST (MULTIKEY)" voor meer informatie.
18) CLR_CMOS (Clear CMOS-jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen enkele seconden aan te raken.
- Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
- Ga na het opnieuw opstarten van het systeem naar de BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer de BIOS-instellingen handmatig (ga naar de pagina "BIOS Setup" op de website van GIGABYTE voor meer informatie).
19) BAT/BAT1 (batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning daalt tot een laag niveau, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
U kunt de CMOS-waarden wissen door de batterij te verwijderen:
- Schakel uw computer uit en haal het netsnoer uit het stopcontact.
- Koppel de batterijkabel los van de batterijkabelconnector en wacht één minuut.
- Sluit de batterijkabel aan.
- Steek de stekker van het netsnoer in het stopcontact en start uw computer opnieuw op.
| Pin nr. | Definitie |
| 1 (+) | RTC-voeding |
| 2 (-) | GND |
- Schakel altijd uw computer uit en haal het netsnoer uit het stopcontact voordat u de batterij vervangt.
- Vervang de batterij door een gelijkwaardige batterij. Er kunnen schade aan uw apparaten optreden als de batterij wordt vervangen door een onjuist model.
- Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u twijfelt over het batterijmodel.
- Gebruikte batterijen moeten worden behandeld in overeenstemming met de plaatselijke milieuvoorschriften.
20) CPU/DRAM/VGA/BOOT (Status-LED's)
De status-LED's geven aan of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/DRAM/VGA-LED brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-LED brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.
CPU: CPU-status-LED
DRAM: Geheugenstatus-LED
VGA: Status-LED grafische kaart
BOOT: Status-LED besturingssysteem
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de benodigde stroom aan de CMOS om de configuratiewaarden in de CMOS te bewaren.
Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom wordt ingeschakeld.
Gebruik de GIGABYTE Q-Flash of Q-Flash Plus utility om de BIOS te upgraden.
- Met Q-Flash kan de gebruiker snel en eenvoudig de BIOS upgraden of back-uppen zonder het besturingssysteem te starten.
- Met Q-Flash Plus kunt u de BIOS updaten wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla de nieuwste BIOS op een USB-stick op en steek deze in de speciale poort. Vervolgens kunt u de BIOS automatisch flashen door simpelweg op de Q-Flash Plus button (knop) te drukken.
Voor instructies over het gebruik van de Q-Flash en Q-Flash Plus utilities, gaat u naar de pagina "Unique Features" van de GIGABYTE website en zoekt u naar "BIOS Update Utilities."
- Omdat het flashen van de BIOS potentieel riskant is, wordt het aanbevolen om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Om de BIOS te flashen, doe dit met voorzichtigheid. Onjuist flashen van de BIOS kan leiden tot systeemstoringen.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij u dat moet doen) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Onjuist wijzigen van de instellingen kan leiden tot het niet opstarten van het systeem. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden.
- Raadpleeg de introducties van de batterij/clear CMOS jumper in het hoofdstuk Hardware-installatie of ga naar de pagina "BIOS Setup" van de GIGABYTE website en zoek naar "Load Optimized Defaults" voor het wissen van de CMOS-waarden.
Bezoek de GIGABYTE website voor meer informatie over het configureren van BIOS Setup.
https://www.gigabyte.com/WebPage/1081/amd800-bios.html

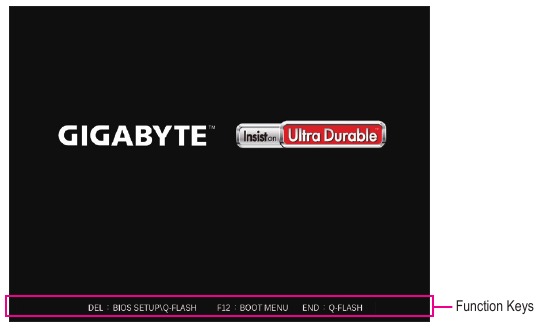

Startup Screen:
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
Function Keys:
<DEL>: BIOS SETUP\Q-FLASH
Druk op de <Delete> key (toets) om de BIOS Setup te openen of om de Q-Flash utility (hulpprogramma) in BIOS Setup te openen.
<F12>: BOOT MENU
Boot Menu stelt u in staat om het eerste opstartapparaat in te stellen zonder de BIOS Setup te openen. Gebruik in Boot Menu de pijl-omhoog-toets <↑> of de pijl-omlaag-toets <↓> om het eerste opstartapparaat te selecteren en druk vervolgens op <Enter> om te accepteren. Het systeem zal onmiddellijk opstarten vanaf het apparaat.
Opmerking: De instelling in Boot Menu is slechts eenmalig effectief. Na het opnieuw opstarten van het systeem is de opstartvolgorde van het apparaat nog steeds gebaseerd op de BIOS Setup instellingen.
<END>: Q-FLASH
Druk op de <End> key (toets) om de Q-Flash utility (hulpprogramma) rechtstreeks te openen zonder eerst de BIOS Setup te hoeven openen.
Het besturingssysteem en de stuurprogramma's installeren
Installatie van het besturingssysteem
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.
Aangezien sommige besturingssystemen al een RAID driver (stuurprogramma) bevatten, hoeft u geen apart RAID driver (stuurprogramma) te installeren tijdens het installatieproces van Windows. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste drivers (stuurprogramma's) van het GIGABYTE Control Center te installeren om de systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra RAID driver (stuurprogramma) levert tijdens het installatieproces van het besturingssysteem, raadpleeg dan de onderstaande stappen:
Stap 1:
Ga naar de GIGABYTE website, blader naar de webpagina van het moederbordmodel, download het AMD RAID Preinstall Driver file (bestand) op de pagina Support\Download\SATA RAID/AHCI, pak het file (bestand) uit en kopieer de files (bestanden) naar uw USB-stick.
Stap 2:
Start op vanaf de Windows installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om de driver (stuurprogramma) te laden, selecteert u Browse.
Stap 3:

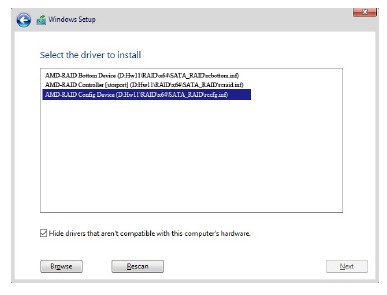

Plaats de USB-stick en blader vervolgens naar de locatie van de drivers (stuurprogramma's). Volg de instructies op het scherm om de volgende drie drivers (stuurprogramma's) in volgorde te installeren.
- AMD-RAID Bottom Device
- AMD-RAID Controller
- AMD-RAID Config Device
Ga ten slotte verder met de OS-installatie.
Installatie van de drivers (stuurprogramma's)

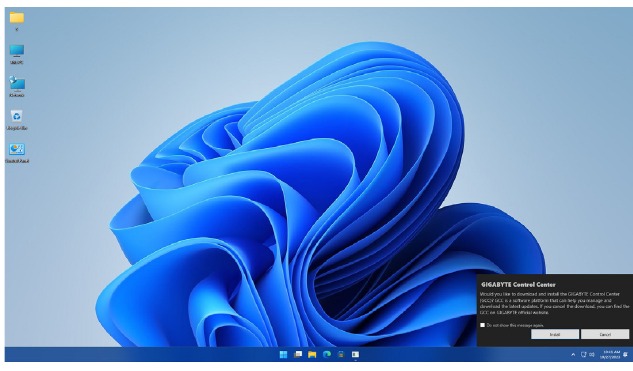

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechteronderhoek van het bureaublad met de vraag of u de drivers (stuurprogramma's) en GIGABYTE applicaties wilt downloaden en installeren via het GIGABYTE Control Center (GCC). Klik op Install om verder te gaan met de installatie. (Zorg er in BIOS Setup voor dat Settings\IO Ports\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader is ingesteld op Enabled.)

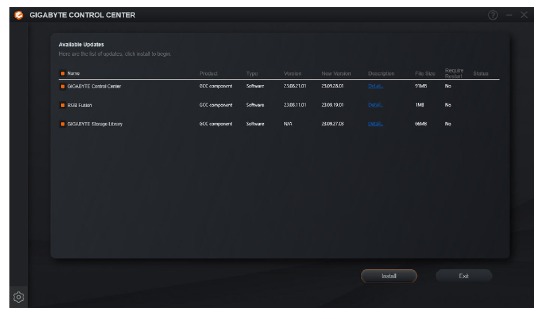

Wanneer het EULA (End User License Agreement) dialoogvenster verschijnt, drukt u op <Accept> om het GIGABYTE Control Center (GCC) te installeren. Selecteer in het GIGABYTE CONTROL CENTER scherm de drivers (stuurprogramma's) en applicaties die u wilt installeren en klik op Install.
Zorg ervoor dat het systeem is verbonden met internet voordat u de installatie uitvoert.
Bezoek de GIGABYTE website voor meer software-informatie.
https://www.gigabyte.com/WebPage/1082/amd800-app.html
Bezoek de GIGABYTE website voor meer informatie over het oplossen van problemen.
https://www.gigabyte.com/WebPage/351/faq.html
Een RAID Set configureren
RAID Levels
| RAID 0 | RAID 1 | RAID 5 (Opmerking) | RAID 10 | |
| Minimum Number of Hard Drives | ≥2 | 2 | ≥3 | 4 |
| Array Capacity | Number of hard drives * Size of the smallest drive | Size of the smallest drive | (Number of hard drives -1) * Size of the smallest drive | (Number of hard drives/2) * Size of the smallest drive |
| Fault Tolerance | No | Yes | Yes | Yes |
Voordat u begint, dient u de volgende zaken voor te bereiden:
Dit moederbord ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10. Bereid het juiste aantal harde schijven voor zoals aangegeven in de bovenstaande tabel voordat u een RAID array configureert.
- SATA harde schijven of SSD's. Om optimale prestaties te garanderen, wordt het aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken.
- Windows installatieschijf.
- Een computer met internetverbinding.
- Een USB-stick.
Een M.2 PCIe SSD kan niet worden gebruikt om een RAID set in te stellen met een SATA harde schijf.
(Opmerking) Alleen beschikbaar op NVMe SSD's met de AMD Ryzen™ 9000-serie processors.
Bezoek de GIGABYTE website voor meer informatie over het configureren van een RAID array.
https://www.gigabyte.com/WebPage/1080/amd800-raid.html
Contact Us
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

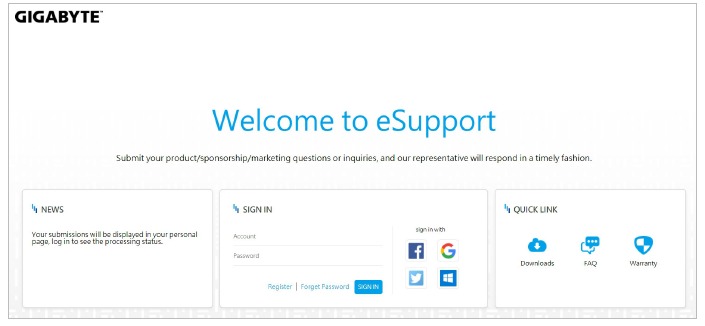

GIGABYTE eSupport
Om een technische of niet-technische (verkoop/marketing) vraag in te dienen, kunt u de volgende link gebruiken:
https://esupport.gigabyte.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Gigabyte B850M C-handleiding
