Gigabyte B360M H Handleiding

De revisie van uw moederbord identificeren

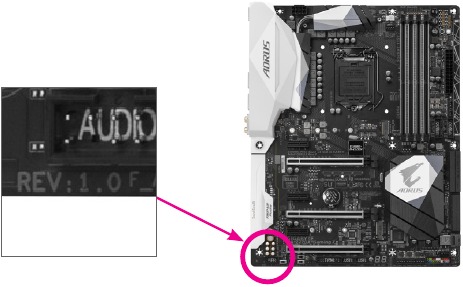

Het revisienummer op uw moederbord ziet er zo uit: "REV: X.X." Bijvoorbeeld: "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.
Voorbeeld:

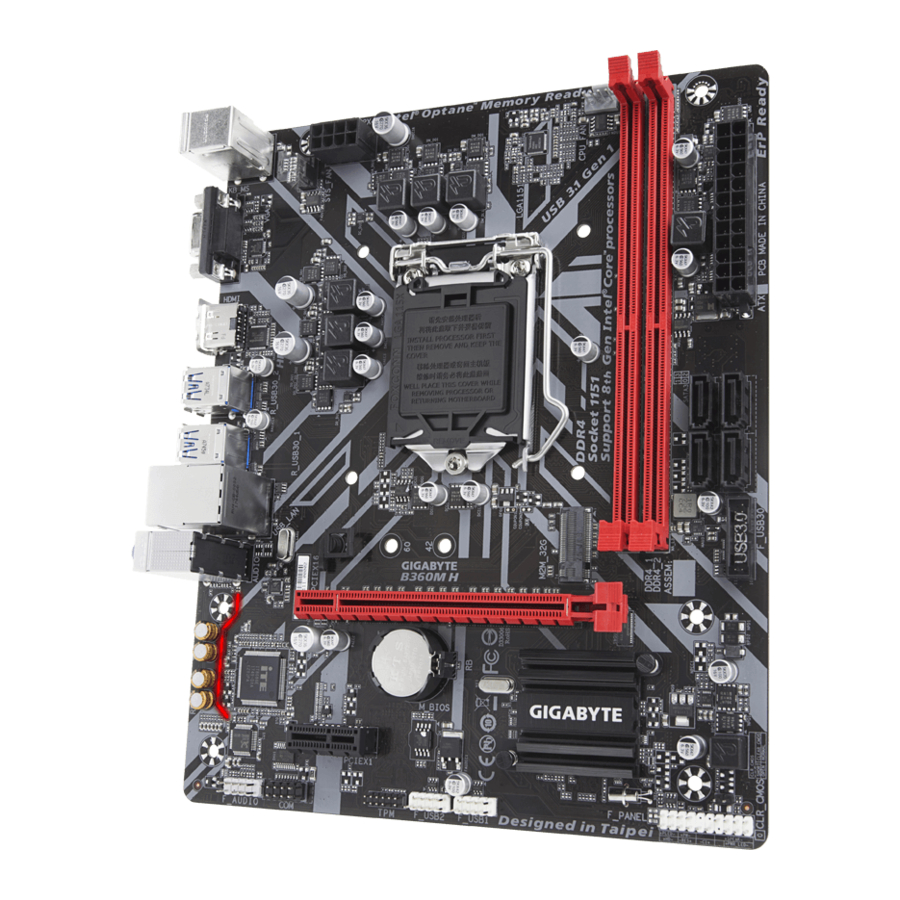

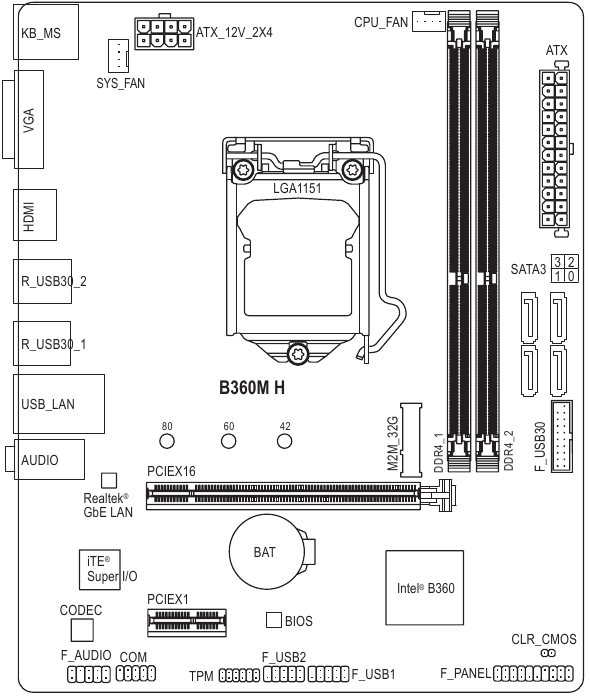

B360M H Moederbordindeling

Inhoud van de doos

• B360M H Moederbord
• Twee SATA-kabels
• Schijf met moederbordstuurprogramma's
• I/O-schild
• Gebruikershandleiding

* De bovenstaande inhoud van de doos is alleen ter referentie en de daadwerkelijke items zijn afhankelijk van de productverpakking die u ontvangt. De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat tal van delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de netstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een elektrostatische ontladingspolsband (ESD) te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
• Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatische afschermingscontainer.
• Zorg ervoor dat de voeding is uitgeschakeld voordat u de voedingskabel van het moederbord aansluit of loskoppelt.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen overgebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen ondergrond.
• Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en fysiek letsel aan de gebruiker.
• Als u niet zeker bent over een van de installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU, geheugenmodules, SSD's en M.2-apparaten.

Ga naar de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt.
  (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
• Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan er oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties in. Het wordt niet aanbevolen dat de systeembusfrequentie wordt ingesteld boven de hardwarespecificaties, omdat dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie boven de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren

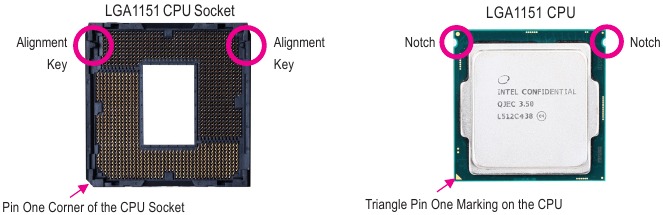

Zoek de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.

Verwijder de CPU-socketkap niet voordat u de CPU plaatst. Deze kan tijdens het proces van het opnieuw vastzetten van de hendel automatisch van de laadplaat af springen nadat u de CPU hebt geplaatst.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.
  (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai het dan om.

Dual Channel Memory Configuration (Dual Channel geheugenconfiguratie)
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Door de Dual Channel-geheugenmodus in te schakelen, wordt de originele geheugenbandbreedte verdubbeld.
Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.

De twee DDR4-geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:

• Kanaal A: DDR4_1
• Kanaal B: DDR4_2

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees zorgvuldig de handleiding die bij uw uitbreidingskaart is geleverd.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

1. PS/2 Keyboard and PS/2 Mouse Port (PS/2-toetsenbord- en PS/2-muispoort)
   Gebruik de bovenste poort (groen) om een PS/2-muis aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten.
2. D-Sub Port (D-Sub-poort)
   De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die D-Sub-verbinding ondersteunt aan op deze poort.
3. HDMI Port (HDMI-poort)

   De HDMI-poort ondersteunt HDCP 2.2 en Dolby TrueHD- en DTS HD Master Audio-indelingen. Het ondersteunt ook tot 192 KHz/16 bit 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160 bij 30 Hz, maar de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
   Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op HDMI. (De naam van het item kan verschillen, afhankelijk van uw besturingssysteem.)
4. USB 3.1 Gen 1 Port (USB 3.1 Gen 1-poort)
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
5. RJ-45 LAN Port (RJ-45 LAN-poort)
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

   Verbinding/snelheid-LED:


   Status	Beschrijving
   Oranje	Gegevenssnelheid van 1 Gbps
   Groen	Gegevenssnelheid van 100 Mbps
   Uit	Gegevenssnelheid van 10 Mbps

   Activiteit-LED:

   Status	Beschrijving
   Knipperend	Gegevensoverdracht of -ontvangst vindt plaats
   Uit	Er vindt geen gegevensoverdracht of -ontvangst plaats

6. USB 2.0/1.1 Port (USB 2.0/1.1-poort)
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
7. Line In/Rear Speaker Out (Blue) (Line-in/Achterluidsprekeruitgang (blauw))
   De line-ingang. Gebruik deze audio-aansluiting voor line-in-apparaten, zoals een optisch station, walkman, enz.
8. Line Out/Front Speaker Out (Green) (Line-out/Voorluidsprekeruitgang (groen))
   De line-out-aansluiting. Voor een betere geluidskwaliteit wordt aanbevolen om uw hoofdtelefoon/luidspreker aan te sluiten op deze aansluiting (de werkelijke effecten kunnen variëren afhankelijk van het gebruikte apparaat).
9. Mic In/Center/Subwoofer Speaker Out (Pink) (Microfooningang/Midden-/subwooferluidsprekeruitgang (roze))
   De microfooningang.

Audio Jack Configurations (Audio-aansluitingconfiguraties):

Aansluiting		Hoofdtelefoon/2-kanaals	4-kanaals	6-kanaals	8-kanaals
	Line In/Rear Speaker Out (Line-in/Achterluidsprekeruitgang)		✓	✓	✓
	Line Out/Front Speaker Out (Line-out/Voorluidsprekeruitgang)	✓	✓	✓	✓
	Mic In/Center/Subwoofer Speaker Out (Microfooningang/Midden-/subwooferluidsprekeruitgang)			✓	✓
	Front Panel Line Out/Side Speaker Out (Line-out voorpaneel/Zijluidsprekeruitgang)				✓

Om 7.1-kanaals audio te configureren, moet u een HD-audiomodule op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via het audiostuurprogramma.

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Interne connectoren

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. M2M_32G
7. F_PANEL
8. F_AUDIO
9. F_USB30
10. F_USB1/F_USB2
11. TPM
12. COM
13. BAT
14. CLR_CMOS

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
• Zorg ervoor dat u, voordat u de apparaten installeert, de apparaten en uw computer uitschakelt. Trek het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de kabel van het apparaat stevig is bevestigd aan de connector op het moederbord.

1/2. ATX_12V_2X4/ATX (2x4 12V-stroomconnector en 2x12-hoofdstroomconnector)
Met behulp van de stroomconnector kan de voeding voldoende stabiele stroom leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een narrensicher ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet op.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

3/4. CPU_FAN/SYS_FAN (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een narrensicher insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de massadraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling van de ventilator. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

• Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

5. SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
   De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat.


   Pin nr.	Definitie
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

   Raadpleeg hoofdstuk "BIOS-instellingen", "Peripherals\SATA And RST Configuration" voor meer informatie over het inschakelen van hot-plugging voor de SATA-poorten.

6. M2M_32G (M.2 Socket 3-connector)
   De M.2-connectoren ondersteunen M.2 SATA SSD's of M.2 PCIe SSD's.

   Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
   1. Zoek het juiste montagegat voor de te installeren M.2 SSD en installeer vervolgens eerst de montageclip.
   2. Schuif de M.2 SSD onder een hoek in de connector.
   3. Druk de M.2 SSD omlaag en zet deze vervolgens vast door de clip-pin in het montagegat te drukken.

Selecteer de juiste opening voor de montageclip op basis van de lengte van de te installeren M.2 SSD.

7. F_PANEL (Frontpaneelconnector)
   Sluit de aan/uit-schakelaar, resetknop, luidspreker, chassisintrusieschakelaar/-sensor en systeemstatusindicator op het chassis aan op deze connector volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

   • PLED/PWR_LED (Power-led):

     Systeemstatus	Led
     S0	Aan
     S3/S4/S5	Uit

     Sluit aan op de aan/uit-statusindicator op het voorpaneel van het chassis. De led brandt wanneer het systeem in bedrijf is. De led is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).
   • PW (Aan/uit-schakelaar):
     Sluit aan op de aan/uit-schakelaar op het voorpaneel van het chassis. U kunt configureren hoe u uw systeem wilt uitschakelen met behulp van de aan/uit-schakelaar (zie hoofdstuk "BIOS-instellingen," "Stroom," voor meer informatie).
   • SPEAK (Luidspreker):
     Sluit aan op de luidspreker op het voorpaneel van het chassis. Het systeem meldt de opstartstatus van het systeem door een pieptoon te laten horen. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
   • HD (Led voor harde schijfactiviteit):
     Sluit aan op de led voor harde schijfactiviteit op het voorpaneel van het chassis. De led brandt wanneer de harde schijf gegevens leest of schrijft.
   • RES (Resetknop):
     Sluit aan op de resetknop op het voorpaneel van het chassis. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
   • CI (Chassisintrusieconnector):
     Sluit aan op de chassisintrusieschakelaar/-sensor op het chassis die kan detecteren of de chassisafdekking is verwijderd. Deze functie vereist een chassis met een chassisintrusieschakelaar/-sensor.
   • NC: Geen verbinding.
     Het ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, aan/uit-led, led voor harde schijfactiviteit, luidspreker enz. Wanneer u uw chassisvoorpaneelmodule op deze connector aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.
8. F_AUDIO (Frontpaneelaudioconnector)
   De frontpaneelaudioconnector ondersteunt High Definition Audio (HD). U kunt uw chassisvoorpaneel-audiomodule op deze connector aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordconnector. Een onjuiste verbinding tussen de moduleconnector en de moederbordconnector zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.


   Pinnr.	Definitie
   1	MIC2_L
   2	GND _ U
   3	MIC2_R _
   4	NC B
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	Geen pin
   9	LINE2_L
   10	Sense

   Sommige chassis bieden een voorpaneel-audiomodule die gescheiden connectoren op elke draad heeft in plaats van één enkele stekker. Neem contact op met de chassis-fabrikant voor informatie over het aansluiten van de voorpaneel-audiomodule met verschillende draadtoewijzingen.
9. F_USB30 (USB 3.1 Gen 1-connector)
   De connector voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de lokale dealer voor de aanschaf van het optionele 3,5-inch voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.


   Pinnr.	Definitie
   1	VBUS
   2	SSRX1-
   3	SSRX1+
   4	GND
   5	SSTX1-
   6	SSTX1+
   7	GND
   8	D1-
   9	D1+
   10	NC
   11	D2+
   12	D2-
   13	GND
   14	SSTX2+
   15	SSTX2-
   16	GND
   17	SSRX2+
   18	SSRX2-
   19	VBUS
   20	Geen pin

10. F_USB1/F_USB2 (USB 2.0/1.1-connectoren)
    De connectoren voldoen aan de USB 2.0/1.1-specificatie. Elke USB-connector kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aanschaf van de optionele USB-beugel.


    Pinnr.	Definitie
    1	Voeding (5V)
    2	Voeding (5V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	Geen pin
    10	NC

    • Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-connector.
    • Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.
11. TPM (Trusted Platform Module-connector)
    U kunt een TPM (Trusted Platform Module) op deze connector aansluiten.


    Pinnr.	Definitie
    1	LAD0
    2	VCC3
    3	LAD1
    4	Geen pin
    5	LAD2
    6	LCLK
    7	LAD3
    8	GND
    9	LFRAME
    10	NC
    11	SERIRQ
    12	LRESET

12. COM (Seriële poortconnector)
    De COM-connector kan één seriële poort bieden via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aanschaf van de optionele COM-poortkabel.


    Pinnr.	Definitie
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	Geen pin

13. BAT (Batterij)
    De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

    U kunt de CMOS-waarden wissen door de batterij te verwijderen:
    1. Schakel uw computer uit en trek de stekker uit het stopcontact.
    2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
    3. Plaats de batterij terug.
    4. Steek de stekker in het stopcontact en start uw computer opnieuw op.
    • Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
    • Vervang de batterij door een gelijkwaardige. Schade aan uw apparaten kan optreden als de batterij wordt vervangen door een onjuist model.
    • Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
    • Let bij het plaatsen van de batterij op de oriëntatie van de positieve (+) en de negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
    • Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.
14. CLR_CMOS (Clear CMOS-jumper)
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen enkele seconden aan te raken.

    Open: Normaal

    Short: CMOS-waarden wissen

    • Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
    • Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (zie hoofdstuk "BIOS Setup" voor BIOS-configuraties).

BIOS-instellingen

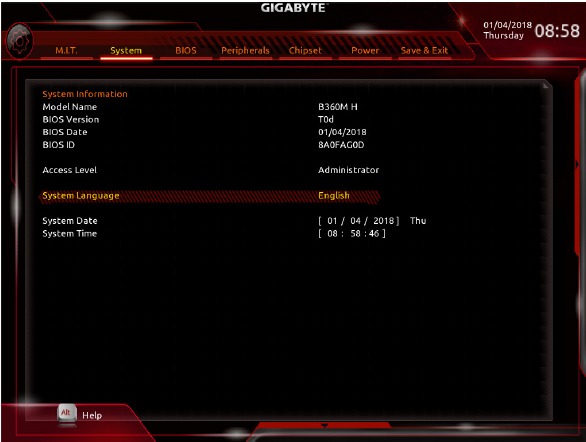

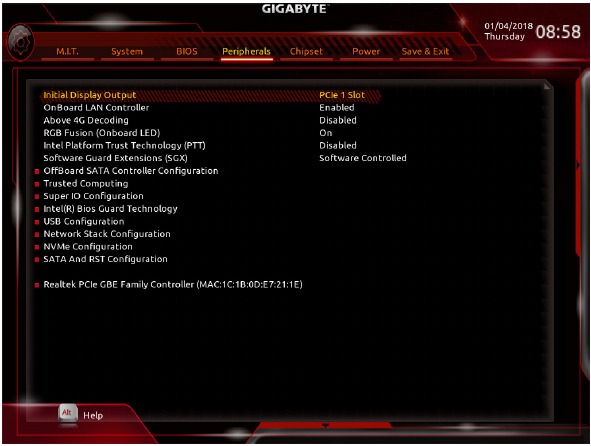

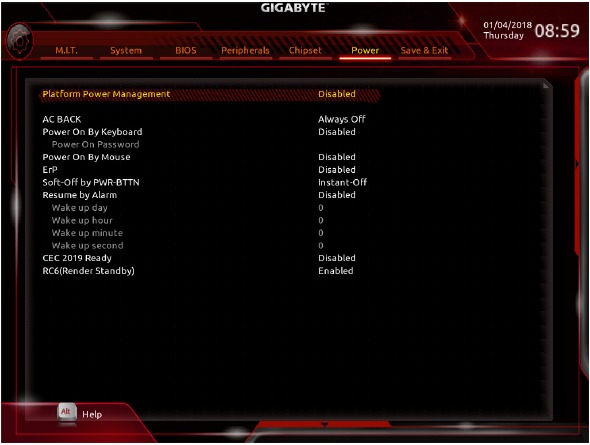

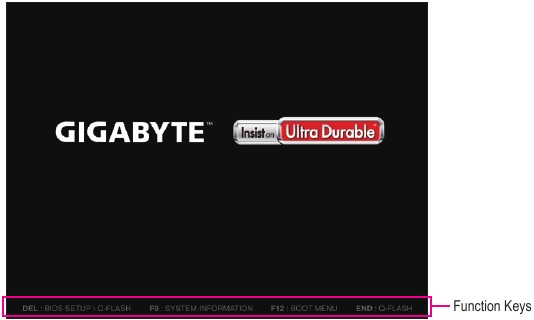

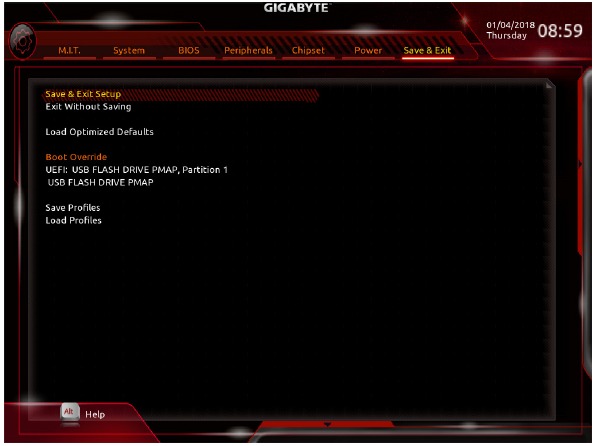

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS omvat een BIOS-instellingsprogramma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS-instellingsprogramma, drukt u tijdens de POST op de <Delete>-toets wanneer de stroom is ingeschakeld. Gebruik de GIGABYTE Q-Flash of @BIOS-hulpprogramma om de BIOS te upgraden.

• Met Q-Flash kan de gebruiker snel en eenvoudig een back-up van de BIOS maken of deze upgraden zonder het besturingssysteem te openen.
• @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van de BIOS van internet zoekt en downloadt en de BIOS bijwerkt.

• Omdat het flashen van de BIOS potentieel riskant is, wordt het afgeraden om de BIOS te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Flash de BIOS met de nodige voorzichtigheid. Onvoldoende BIOS flashen kan leiden tot een storing van het systeem.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om instabiliteit van het systeem of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
(Voorbeeld BIOS-versie: F1c)

Er zijn twee verschillende BIOS-modi als volgt en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. Easy Mode stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode kunt u uw muis gebruiken om door configuratie-items te bewegen.

• Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardwaarden.
• De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen verschillen per BIOS-versie.

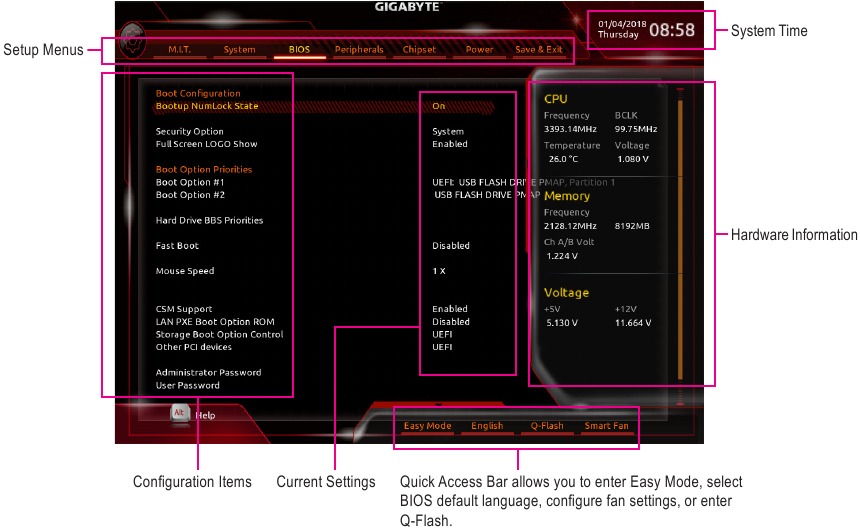

Het hoofdmenu

Functietoetsen voor Classic Setup

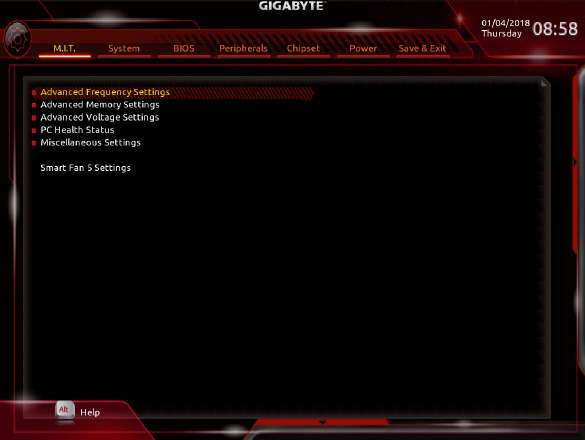

M.I.T.

Of het systeem stabiel werkt met de overclock/overspanning instellingen die u heeft gemaakt, hangt af van uw algehele systeemconfiguraties. Onjuiste overclock/overspanning kan leiden tot schade aan de CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, wis dan de CMOS-waarden en reset het moederbord naar de standaardwaarden.)

• Geavanceerde frequentie-instellingen
  • Host Clock Value
    Geeft de huidige werkfrequentie van de Host Clock weer.
  • Graphics Slice Ratio^(Opmerking)
    Hiermee kunt u de Graphics Slice Ratio instellen.
  • Graphics UnSlice Ratio^(Opmerking)
    Hiermee kunt u de Graphics UnSlice Ratio instellen.
  • CPU Clock Ratio
    Hiermee kunt u de klokfrequentie voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU.
  • CPU Frequency
    Geeft de huidige werkfrequentie van de CPU weer.
  • FCLK Frequency for Early Power On
    Hiermee kunt u de FCLK-frequentie instellen. Opties zijn: Normal(800Mhz), 1GHz, 400MHz. (Standaard: 1GHz)

• Geavanceerde CPU-kerninstellingen
  • CPU Clock Ratio, CPU Frequency, FCLK Frequency for Early Power On
    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Geavanceerde frequentie-instellingen.
  • AVX Offset^(Opmerking)
    AVX offset is de negatieve offset van de AVX ratio.
  • Uncore Ratio
    Hiermee kunt u de CPU Uncore ratio instellen. Het instelbare bereik is afhankelijk van de gebruikte CPU.
  • Uncore Frequency
    Geeft de huidige CPU Uncore frequentie weer.
  • CPU Flex Ratio Override
    Schakelt de CPU Flex Ratio in of uit. De maximale CPU-klokfrequentie is gebaseerd op de waarde van de CPU Flex Ratio Settings als CPU Clock Ratio is ingesteld op Auto (Automatisch). (Standaard: Uitgeschakeld)
  • CPU Flex Ratio Settings
    Hiermee kunt u de CPU Flex Ratio instellen. Het instelbare bereik kan variëren per CPU.
  • Intel(R) Turbo Boost Technology ^(Opmerking)
    Hiermee kunt u bepalen of u de Intel^® CPU Turbo Boost-technologie wilt inschakelen. Met Auto (Automatisch) kan het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • Turbo Ratio ^(Opmerking)
    Hiermee kunt u de CPU Turbo-ratio's instellen voor een verschillend aantal actieve kernen. Auto (Automatisch) stelt de CPU Turbo-ratio's in volgens de CPU-specificaties. (Standaard: Auto (Automatisch))
  • Power Limit TDP (Watts)/Power Limit Time
    Hiermee kunt u de stroomlimiet instellen voor de CPU Turbo-modus en hoe lang het duurt om te werken op de gespecificeerde stroomlimiet. Als de opgegeven waarde wordt overschreden, verlaagt de CPU automatisch de kernfrequentie om het vermogen te verminderen. Auto (Automatisch) stelt de stroomlimiet in volgens de CPU-specificaties. (Standaard: Auto (Automatisch))
  • Core Current Limit (Amps)
    Hiermee kunt u een stroomlimiet instellen voor de CPU Turbo-modus. Wanneer de CPU-stroom de gespecificeerde stroomlimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om de stroom te verminderen. Auto (Automatisch) stelt de stroomlimiet in volgens de CPU-specificaties. (Standaard: Auto (Automatisch))
  • Turbo Per Core Limit Control ^(Opmerking)
    Hiermee kunt u elke CPU-kernlimiet afzonderlijk regelen. (Standaard: Auto (Automatisch))
  • No. of CPU Cores Enabled ^(Opmerking)
    Hiermee kunt u het aantal CPU-kernen selecteren dat moet worden ingeschakeld in een Intel^® multi-core CPU (het aantal CPU-kernen kan variëren per CPU). Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • Hyper-Threading Technology ^(Opmerking)
    Hiermee kunt u bepalen of u multi-threading-technologie wilt inschakelen bij gebruik van een Intel^® CPU die deze functie ondersteunt. Deze functie werkt alleen voor besturingssystemen die de multi-processor modus ondersteunen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^(Opmerking)
    Schakelt Intel^® Speed Shift Technology in of uit. Door deze functie in te schakelen, kan de processor zijn werkfrequentie sneller verhogen en vervolgens de systeemresponsiviteit verbeteren. (Standaard: Auto (Automatisch))
  • CPU Enhanced Halt (C1E) ^(Opmerking)
    Schakelt de Intel^® CPU Enhanced Halt (C1E) functie in of uit, een CPU-energiebesparende functie in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • C3 State Support ^(Opmerking)
    Hiermee kunt u bepalen of de CPU in de C3-modus kan gaan in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C3-status is een meer geavanceerde energiebesparende status dan C1. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • C6/C7 State Support ^(Opmerking)
    Hiermee kunt u bepalen of de CPU in de C6/C7-modus kan gaan in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C6/C7-status is een meer geavanceerde energiebesparende status dan C3. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • C8 State Support ^(Opmerking)
    Hiermee kunt u bepalen of de CPU in de C8-modus kan gaan in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C8-status is een meer geavanceerde energiebesparende status dan C6/C7. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • C10 State Support ^(Opmerking)
    Hiermee kunt u bepalen of de CPU in de C10-modus kan gaan in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C10-status is een meer geavanceerde energiebesparende status dan C8. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • Package C State Limit ^(Opmerking)
    Hiermee kunt u de C-state limiet voor de processor specificeren. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • CPU Thermal Monitor ^(Opmerking)
    Schakelt de Intel^® Thermal Monitor-functie in of uit, een CPU-oververhittingsbeveiligingsfunctie. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd wanneer de CPU oververhit raakt. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • Ring to Core offset (Down Bin)
    Hiermee kunt u bepalen of u de automatische down-functie van de CPU Ring ratio wilt uitschakelen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • CPU EIST Function ^(Opmerking)
    Schakelt Enhanced Intel^® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan de Intel EIST-technologie de CPU-spanning en de kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
  • Race To Halt (RTH) ^(Opmerking)/Energy Efficient Turbo ^(Opmerking)
    Schakelt de CPU-energiebesparende gerelateerde instellingen in of uit.
  • Voltage Optimization
    Hiermee kunt u bepalen of u spanningsoptimalisatie wilt inschakelen om het stroomverbruik te verminderen. (Standaard: Auto (Automatisch))
  • Hardware Prefetcher
    Hiermee kunt u bepalen of u hardware prefetcher wilt inschakelen om gegevens en instructies uit het geheugen in de cache te prefetcheren. (Standaard: Auto (Automatisch))
  • Adjacent Cache Line Prefetch
    Hiermee kunt u bepalen of u het aangrenzende cache line prefetch-mechanisme wilt inschakelen waarmee de processor de gevraagde cache line en de volgende cache line kan ophalen. (Standaard: Auto (Automatisch))
  • Extreme Memory Profile (X.M.P.) ^(Opmerking)
    Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer deze functie is ingeschakeld.
    • Uitgeschakeld
      Schakelt deze functie uit. (Standaard)
    • Profiel1
      Gebruikt de instellingen van profiel 1.
    • Profiel2 ^(Opmerking)
      Gebruikt de instellingen van profiel 2.
  • System Memory Multiplier
    Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto (Automatisch) stelt de geheugenvermenigvuldiger in volgens de SPD-gegevens van het geheugen. (Standaard: Auto (Automatisch))
  • Memory Ref Clock
    Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto (Automatisch))
  • Memory Odd Ratio (100/133 or 200/266)
    Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto (Automatisch))
  • Memory Frequency (MHz)
    De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast aan de instellingen van de System Memory Multiplier.

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga naar de website van Intel voor meer informatie over de unieke functies van Intel^® CPU's.

• Geavanceerde geheugeninstellingen
  • Extreme Memory Profile (X.M.P.) ^(Opmerking), systeemgeheugenvermenigvuldiger, geheugenreferentieklok, oneven geheugenratio (100/133 of 200/266), geheugenfrequentie (MHz)
    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
  • Geheugenopstartmodus ^(Opmerking)
    Biedt methoden voor geheugendetectie en -training.
    • Auto
      Hiermee kan het BIOS deze instelling automatisch configureren. (Standaard)
    • Normaal
      Het BIOS voert automatisch geheugentraining uit. Let op: als het systeem instabiel wordt of niet meer opstart, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg de introducties van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)
    • Snel opstarten inschakelen
      Slaat geheugendetectie en -training over in bepaalde criteria voor sneller geheugen opstarten.
    • Snel opstarten uitschakelen
      Detecteert en traint geheugen bij elke afzonderlijke opstart.
  • Realtime geheugentiming
    Hiermee kunt u de geheugentimings na de BIOS-fase nauwkeurig afstemmen. (Standaard: Auto)
  • Geheugenverbeteringsinstellingen
    Biedt verschillende geheugenprestatieverbeteringsinstellingen: Normal (normale prestaties), Relax OC, Enhanced Stability en Enhanced Performance. (Standaard: Normal)
  • Geheugentimingmodus
    Manual en Advanced Manual zorgen ervoor dat de instellingen voor Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving, en geheugentiming hieronder kunnen worden geconfigureerd. Opties zijn: Auto (standaard), Manual, Advanced Manual.
  • Profiel DDR-spanning
    Wanneer een niet-XMP-geheugenmodule wordt gebruikt of Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
  • Memory Multiplier Tweaker
    Biedt verschillende niveaus van automatische geheugenafstemming. (Standaard: Auto)
  • Channel Interleaving
    Schakelt geheugenkanaalinterleaving in of uit. Enabled stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  • Rank Interleaving
    Schakelt geheugenranginterleaving in of uit. Enabled stelt het systeem in staat om tegelijkertijd toegang te krijgen tot verschillende rangen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

• Channel A/B Memory Sub Timings
  Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectieve timinginstellingenschermen zijn alleen configureerbaar wanneer Memory Timing Mode is ingesteld op Manual of Advanced Manual. Opmerking: uw systeem kan instabiel worden of niet meer opstarten nadat u wijzigingen in de geheugentimings hebt aangebracht. Als dit gebeurt, zet u het moederbord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
• Geavanceerde spanningsinstellingen
• Geavanceerde energie-instellingen
  • CPU Vcore Loadline Calibration
    Hiermee kunt u Load-Line Calibration configureren voor de CPU Vcore-spanning. Door een hoger niveau te selecteren, blijft de CPU Vcore-spanning meer consistent met wat is ingesteld in het BIOS onder zware belasting. Auto laat het BIOS deze instelling automatisch configureren en stelt de spanning in volgens de specificaties van Intel. (Standaard: Auto)
• CPU Core Voltage Control
  Dit gedeelte biedt opties voor CPU-spanningsregeling.
• DRAM Voltage Control
  Dit gedeelte biedt opties voor geheugenspanningsregeling.
• Internal VR Control
  Dit gedeelte biedt opties voor VR-spanningsregeling.
• PC Health Status
  • Reset Case Open Status
    • Uitgeschakeld
      Behoudt of wist de record van de vorige chassis-inbraakstatus. (Standaard)
    • Ingeschakeld
      Wist de record van de vorige chassis-inbraakstatus en het veld Case Open toont "Nee" bij de volgende opstart.
  • Case Open
    Geeft de detectiestatus weer van het chassis-inbraakdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisdeksel is verwijderd, toont dit veld "Ja", anders toont het "Nee". Om de statusrecord van de chassis-inbraak te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Geeft de huidige systeemspanningen weer.
• Diverse instellingen
  • Max. Link Speed
    Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  • 3DMark01 Enhancement
    Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
• Smart Fan 5-instellingen
  • Monitor
    Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
  • Fan Speed Control
    Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.
    • Normaal
      Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
    • Stil
      Hiermee kan de ventilator op lage snelheden draaien.
    • Handmatig
      Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen.
    • Volledige snelheid
      Hiermee kan de ventilator op volle snelheid draaien.
  • Fan Control Use Temperature Input
    Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
  • Temperatuurinterval
    Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidswijziging.
  • Fan Control Mode
    • Auto
      Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelmodus in. (Standaard)
    • Spanning
      De spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
    • PWM
      De PWM-modus wordt aanbevolen voor een 4-pins ventilator.
  • Fan Stop
    Schakelt de ventilatorstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator stopt met werken wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
  • Temperatuur
    Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
  • Ventilatorsnelheid
    Geeft de huidige ventilatorsnelheden weer.
  • Temperature Warning Control
    Stelt de waarschuwingdrempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid. Opties zijn: Disabled (standaard), 60°C/140°F, 70°C/158°F, 80°C/176°F, 90°C/194°F
  • Fan Fail Warning
    Hiermee kan het systeem een waarschuwingsgeluid uitzenden als de ventilator niet is aangesloten of defect is. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

Systeem

Dit gedeelte bevat informatie over uw moederbordmodel en BIOS-versie. U kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeem tijd handmatig instellen.

• Access Level
  Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het Administrator-niveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle instellingen.
• System Language
  Selecteert de standaardtaal die door het BIOS wordt gebruikt.
• System Date
  Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
• System Time
  Stelt de systeem tijd in. De tijdnotatie is uur, minuut en seconde. 13.00 uur is bijvoorbeeld 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.

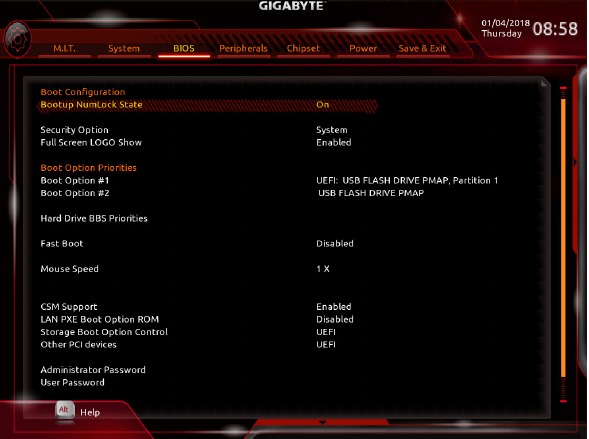

BIOS

• Bootup NumLock State
  Schakelt de Numlock-functie in of uit op het numerieke toetsenbord na de POST. (Standaard: Aan)
• Security Option
  Geeft aan of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u de BIOS Setup opent. Nadat u dit item hebt geconfigureerd, stelt u de wachtwoorden in onder het item Administrator Password/User Password.
  • Setup
    Er is alleen een wachtwoord vereist om het BIOS Setup-programma te openen.
  • System
    Er is een wachtwoord vereist om het systeem op te starten en om de BIOS Setup te openen. programma. (Standaard)
• Full Screen LOGO Show
  Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven tijdens het opstarten van het systeem. Disabled (Uitgeschakeld) slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
• Boot Option Priorities
  Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Als u wilt opstarten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:".
  Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteert u het optische station dat de Windows 10 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
  Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische schijven, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat van dit type is geïnstalleerd.
• Fast Boot
  Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
• SATA Support
  • All Sata Devices
    Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
  • Last Boot HDD Only
    Behalve de vorige opstartschijf zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (Ingeschakeld) of Ultra Fast.

• VGA Support
  Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.
  • Auto
    Schakelt alleen de legacy option ROM in.
  • EFI Driver
    Schakelt de EFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (Ingeschakeld) of Ultra Fast.

• USB Support
  • Disabled
    Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Full Initial
    Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
  • Partial Initial
    Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (Ingeschakeld). Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.

• PS2 Devices Support
  • Disabled
    Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Enabled
    Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (Ingeschakeld). Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.

• NetWork Stack Driver Support
  • Disabled
    Schakelt opstarten vanaf het netwerk uit. (Standaard)
  • Enabled
    Schakelt opstarten vanaf het netwerk in.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (Ingeschakeld) of Ultra Fast.

• Next Boot After AC Power Loss
  • Normal Boot
    Schakelt normaal opstarten in bij terugkeer van de netspanning. (Standaard)
  • Fast Boot
    Behoudt de Fast Boot-instellingen bij terugkeer van de netspanning.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (Ingeschakeld) of Ultra Fast.

• Mouse Speed
  Hiermee kunt u de bewegingssnelheid van de muisaanwijzer instellen. (Standaard: 1 X)
• CSM Support
  Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy pc-opstartproces te ondersteunen.
  • Disabled
    Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
  • Enabled
    Schakelt UEFI CSM in. (Standaard)
• LAN PXE Boot Option ROM
  Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (Ingeschakeld).
• Storage Boot Option Control
  Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
  • Do not launch
    Schakelt option ROM uit.
  • UEFI
    Schakelt alleen UEFI option ROM in. (Standaard)
  • Legacy
    Schakelt alleen legacy option ROM in.

Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (Ingeschakeld).

• Other PCI devices
  Hiermee kunt u selecteren of de UEFI- of Legacy option ROM voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers, moet worden ingeschakeld.
  • Do not launch
    Schakelt option ROM uit.
  • UEFI
    Schakelt alleen UEFI option ROM in. (Standaard)
  • Legacy
    Schakelt alleen legacy option ROM in.

Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (Ingeschakeld).

• Administrator Password
  Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Anders dan het gebruikerswachtwoord, kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
• User Password
  Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle instellingen.
  Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer u om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u om een nieuw wachtwoord wordt gevraagd, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
  OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

Randapparatuur

• Eerste weergave-uitvoer
  Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de ingebouwde videokaart.
  • IGFX
    Stelt de ingebouwde videokaart in als de eerste weergave.
  • PCIe 1 Slot
    Stelt de videokaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
• OnBoard LAN-controller
  Schakelt de ingebouwde LAN-functie in of uit. (Standaard: Ingeschakeld)
  Als u een netwerkkaart van een derde partij wilt installeren in plaats van de ingebouwde LAN te gebruiken, stelt u dit item in op Uitgeschakeld.
• Decoderen boven 4G
  Schakelt in of uit dat 64-bit apparaten kunnen worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bit PCI-decodering ondersteunt). Stel in op Ingeschakeld als er meer dan één geavanceerde grafische kaart is geïnstalleerd en hun stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte 4 GB geheugenadresruimte). (Standaard: Uitgeschakeld)
• RGB Fusion (Onboard LED)
  Schakelt de onboard audio LED in of uit. (Standaard: Aan)
• Intel Platform Trust Technology (PTT)
  Schakelt Intel^® PTT-technologie in of uit. (Standaard: Uitgeschakeld)
• Software Guard Extensions (SGX)
  Schakelt de Intel^® Software Guard Extensions-technologie in of uit. Met deze functie kan legale software in een veilige omgeving werken en wordt de software beschermd tegen aanvallen van kwaadaardige software. Met de optie Software Controlled (Softwaregestuurd) kunt u deze functie in- of uitschakelen met een door Intel geleverde applicatie. (Standaard: Software Controlled)

• OffBoard SATA Controller Configuration
  Geeft informatie weer over uw M.2 PCIe SSD indien geïnstalleerd.
• Trusted Computing
  Schakelt Trusted Platform Module (TPM) in of uit.
• Super IO-configuratie
  • Seriële poort
    Schakelt de ingebouwde seriële poort in of uit. (Standaard: Ingeschakeld)
• Intel(R) Bios Guard Technology
  Schakelt de Intel^® BIOS Guard-functie in of uit, die het BIOS beschermt tegen kwaadaardige aanvallen.
• USB-configuratie
  • Legacy USB-ondersteuning
    Hiermee kan een USB-toetsenbord/muis worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
  • XHCI Hand-off
    Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
  • Ondersteuning voor USB-massaopslagstuurprogramma's
    Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
  • Poort 60/64-emulatie
    Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Ingeschakeld)
  • Massaopslagapparaten
    Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
• Netwerkstackconfiguratie
  • Netwerkstack
    Schakelt het opstarten vanaf het netwerk uit of in om een GPT-indeling OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
  • Ipv4 PXE-ondersteuning
    Schakelt IPv4 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
  • Ipv4 HTTP-ondersteuning
    Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
  • Ipv6 PXE-ondersteuning
    Schakelt IPv6 PXE-ondersteuning in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
  • Ipv6 HTTP-ondersteuning
    Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld.
  • PXE-opstartwachttijd
    Hiermee kunt u configureren hoe lang er moet worden gewacht voordat u op <Esc> kunt drukken om het PXE-opstarten af te breken. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 0)
  • Media detectie telling
    Hiermee kunt u het aantal keren instellen dat de aanwezigheid van media moet worden gecontroleerd. Dit item kan alleen worden geconfigureerd als Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 1)
• NVMe-configuratie
  Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.
• SATA- en RST-configuratie
  • SATA-controller(s)
    Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
  • SATA-modusselectie
    Specificeert de werkingsmodus van de geïntegreerde SATA-controllers.
    • Intel RST With Intel Optane System Acceleration
      Schakelt Intel^® Optane™ Technologie ondersteuning voor de SATA-controllers.
    • AHCI
      Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie die de opslagdriver in staat stelt geavanceerde Serial ATA-functies in te schakelen, zoals Native Command Queuing en hot plug. (Standaard)
  • Agressieve LPM-ondersteuning
    Schakelt de energiebesparende functie ALPM (Aggressive Link Power Management) in of uit voor de Chipset SATA-controllers. (Standaard: Ingeschakeld)
  • Poort 0/1/2/3
    Schakelt elke SATA-poort in of uit. (Standaard: Ingeschakeld)
  • Hot plug
    Schakelt de hot-plug-functionaliteit voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld)
  • Geconfigureerd als eSATA
    Schakelt ondersteuning voor externe SATA-apparaten in of uit.
• Realtek PCIe GBE Family Controller
  Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.

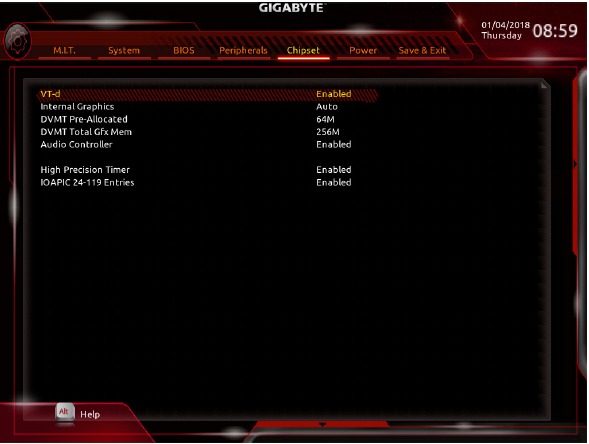

Chipset

• VT-d ^(Opmerking)
  Schakelt Intel^® Virtualization Technology voor Directed I/O in of uit. (Standaard: Ingeschakeld)
• Interne grafische kaart
  Schakelt de ingebouwde grafische functie in of uit. (Standaard: Auto)
• DVMT Pre-Allocated
  Hiermee kunt u de geheugengrootte van de ingebouwde grafische kaart instellen. Opties zijn: 32M~1024M. (Standaard: 64M)
• DVMT Total Gfx Mem
  Hiermee kunt u de DVMT-geheugengrootte van de ingebouwde grafische kaart toewijzen. Opties zijn: 128M, 256M, MAX. (Standaard: 256M)
• Audiocontroller
  Schakelt de ingebouwde audiofunctie in of uit. (Standaard: Ingeschakeld)
  Als u een audio kaart van een andere partij wilt installeren in plaats van de ingebouwde audio te gebruiken, stelt u dit item in op Uitgeschakeld.
• High Precision Timer
  Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)
• IOAPIC 24-119 Entries
  Schakelt deze functie in of uit. (Standaard: Ingeschakeld)

(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga naar de website van Intel voor meer informatie over de unieke functies van Intel^® CPU's.

Stroom

• Platform Power Management (Platform stroombeheer)
  Schakelt de functie Active State Power Management (ASPM) in of uit. (Standaard: Uitgeschakeld)
• PEG ASPM
  Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PEG-bus. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
• PCH ASPM
  Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de chipset. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
• DMI ASPM
  Hiermee kunt u de ASPM-modus configureren voor zowel de CPU-zijde als de chipset-zijde van de DMI-link. Dit item kan alleen worden geconfigureerd als Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
• AC BACK
  Bepaalt de status van het systeem na terugkeer van stroom na een stroomuitval.
  • Altijd uit
    Het systeem blijft uit bij terugkeer van de netstroom. (Standaard)
  • Altijd aan
    Het systeem wordt ingeschakeld bij terugkeer van de netstroom.
  • Geheugen
    Het systeem keert terug naar zijn laatst bekende actieve status bij terugkeer van de netstroom.
• Power On By Keyboard (Inschakelen via toetsenbord)
  Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
  Opmerking: Om deze functie te gebruiken, heeft u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
  • Uitgeschakeld
    Schakelt deze functie uit. (Standaard)
  • Willekeurige toets
    Druk op een willekeurige toets om het systeem in te schakelen.
  • Toetsenbord 98
    Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
  • Wachtwoord
    Stel een wachtwoord van 1~5 tekens in om het systeem in te schakelen.
• Power On Password (Wachtwoord inschakelen)
  Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password (Wachtwoord).
  Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
  Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
• Power On By Mouse (Inschakelen via muis)
  Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
  Opmerking: Om deze functie te gebruiken, heeft u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
  • Uitgeschakeld
    Schakelt deze functie uit. (Standaard)
  • Bewegen
    Beweeg de muis om het systeem in te schakelen.
  • Dubbelklik
    Dubbelklik op de linkerknop van de muis om het systeem in te schakelen.
• ErP
  Bepaalt of het systeem het minste stroom mag verbruiken in S5-status (afsluiten). (Standaard: Uitgeschakeld)
  Opmerking: Wanneer dit item is ingesteld op Enabled (Ingeschakeld), zijn de volgende functies niet meer beschikbaar: Hervatten via alarm, inschakelen via muis en inschakelen via toetsenbord.
• Soft-Off by PWR-BTTN
  Configureert de manier om de computer in MS-DOS-modus uit te schakelen met behulp van de aan/uit-knop.
  • Direct uit
    Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
  • Vertraging 4 sec.
    Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.
• Resume by Alarm (Hervatten via alarm)
  Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
  Indien ingeschakeld, stelt u de datum en tijd als volgt in:
  • Wekdag: Schakel het systeem elke dag op een bepaald tijdstip in of op een specifieke dag in een maand.
  • Wekuur/minuut/seconde: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.

Opmerking: Vermijd bij het gebruik van deze functie onvoldoende afsluiting vanuit het besturingssysteem of het verwijderen van de netstroom, anders zijn de instellingen mogelijk niet effectief.

• CEC 2019 Ready
  Hiermee kunt u selecteren of het systeem het stroomverbruik mag aanpassen wanneer het zich in de status afsluiten, inactief of stand-by bevindt om te voldoen aan de CEC (California Energy Commission) 2019-normen. (Standaard: Uitgeschakeld)
• RC6 (Render Standby)
  Hiermee kunt u bepalen of de ingebouwde grafische kaart in de stand-by modus mag gaan om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)

Opslaan en afsluiten

• Save & Exit Setup (Instellingen opslaan en afsluiten)
  Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en verlaat het BIOS Setup-programma. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup hoofdmenu.
• Exit Without Saving (Afsluiten zonder opslaan)
  Druk op <Enter> op dit item en selecteer Yes (Ja). Dit verlaat de BIOS Setup zonder de wijzigingen die in BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup hoofdmenu.
• Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)
  Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem optimaal te werken. Laad altijd de geoptimaliseerde standaardwaarden na het bijwerken van het BIOS of na het wissen van de CMOS-waarden.
• Boot Override (Opstarten overschrijven)
  Hiermee kunt u een apparaat selecteren om direct op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en vanaf dat apparaat opgestart.
• Save Profiles (Profielen opslaan)
  Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat.
• Load Profiles (Profielen laden)
  Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch laten maken door het BIOS, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een Intel^® Optane^™-geheugen installeren

Systeemvereisten

1. Intel^® Optane™-geheugen
2. Het Optane™-geheugen moet een capaciteit hebben van minimaal 16 GB en een gelijke of kleinere capaciteit dan de te versnellen harde schijf/SSD.
3. De te versnellen harde schijf/SSD moet een SATA-harde schijf of M.2 SATA-SSD zijn en Windows 10 64-bits (of een latere versie) erop geïnstalleerd hebben. (Moet geformatteerd zijn voor GPT-partitie.)
4. De stuurprogrammadisk van het moederbord

Installatie richtlijnen

A-1: Installatie in AHCI-modus
Als de SATA-controller is geconfigureerd in AHCI-modus, volgt u de onderstaande stappen:

1. Nadat u het besturingssysteem hebt geopend, plaatst u de stuurprogrammadisk van het moederbord in uw optische schijf. Selecteer op het Xpress-installatiescherm Intel(R) Optane(TM) Memory System Acceleration ^(Opmerking) om te installeren. Volg de instructies op het scherm om verder te gaan. Het systeem wordt automatisch opnieuw opgestart.
2. Nadat u het besturingssysteem opnieuw hebt geopend, verschijnt het bovenstaande dialoogvenster. Klik op Ja om door te gaan met de installatie en start het systeem vervolgens opnieuw op.
3. Start de Intel(R) Optane Memory-applicatie vanuit het Start-menu. Een bericht met de melding dat Intel^® Optane™ Memory is uitgeschakeld, verschijnt op het hoofdscherm. Klik op Enable (Inschakelen) om het Intel^® Optane™ Memory te activeren en start het systeem opnieuw op.
4. Start de Intel(R) Optane Memory-applicatie vanuit het Start-menu en zorg ervoor dat het Intel^® Optane™ Memory is ingeschakeld. (De SATA-controllermodus is gewijzigd in Intel RST With Intel Optane System Acceleration vanuit de AHCI-modus. Wijzig uw SATA-controllermodus NIET terug naar AHCI. Als u dit wel doet, werkt het Intel^® Optane™-geheugen niet goed.)

A-2: Installatie in Intel RST With Intel Optane System Acceleration-modus
Als de SATA-controller is geconfigureerd in de Intel RST With Intel Optane System Acceleration-modus, volgt u de onderstaande stappen:

1. Nadat het systeem opnieuw is opgestart, gaat u naar de BIOS Setup en zorgt u ervoor dat CSM Support onder het menu BIOS is uitgeschakeld.
2. Ga naar Peripherals\SATA And RST Configuration en zorg ervoor dat Use RST Legacy OROM is uitgeschakeld. Als u het Optane™-geheugen wilt inschakelen dat in de M2M_32G-connector is geïnstalleerd, stelt u PCIe Storage Dev on Port 21 in op RST Controlled.
3. Start het besturingssysteem, start het Intel^® Rapid Storage Technology-hulpprogramma vanuit het Start-menu en schakel vervolgens Intel^® Optane™ Memory in op het scherm Intel^® Optane™ Memory.
4. Volg de instructies op het scherm om door te gaan met de installatie en start het systeem vervolgens opnieuw op wanneer de installatie is voltooid.

• Een Optane™-geheugen kan niet worden gebruikt om een M.2 PCIe SSD te versnellen.
• Verwijder het Optane™-geheugen niet abrupt. Als u dit wel doet, werkt het besturingssysteem niet meer correct.
• Als u het Optane™-geheugen wilt wijzigen/verwijderen, moet u het eerst uitschakelen met behulp van de Intel^® Rapid Storage Technology of Intel(R) Optane™ Memory-applicatie.
• Nadat het Optane™-geheugen is ingeschakeld, blijven de gerelateerde BIOS-instellingen behouden, zelfs na een BIOS-update.

(Opmerking) Als het systeem al het Intel^® Rapid Storage Technology-hulpprogramma heeft geïnstalleerd, moet u dit eerst verwijderen voordat u de Intel(R) Optane(TM) Memory System Acceleration-applicatie installeert.

Installatie van stuurprogramma's

• Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert.
• Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de stuurprogrammadisk van het moederbord in uw optische schijf. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run.exe uitvoeren." (Of ga naar Mijn computer, dubbelklik op de optische schijf en voer het Run.exe-programma uit.)

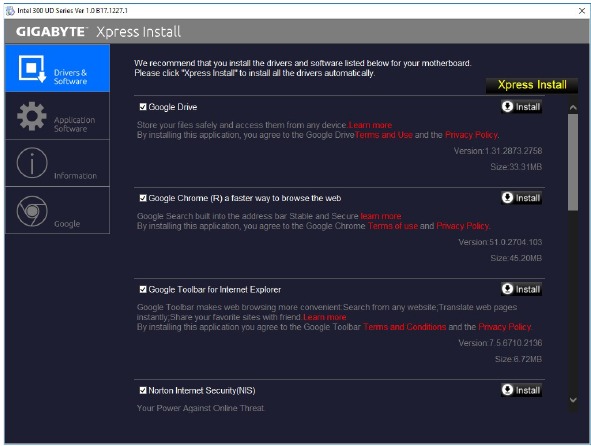

"Xpress Install" scant automatisch uw systeem en geeft vervolgens een lijst van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl icoon om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.

Ga naar de website van GIGABYTE voor meer software-informatie.

Ga naar de website van GIGABYTE voor meer informatie over het oplossen van problemen.

Ga naar de website van GIGABYTE voor meer productdetails.

http://www.gigabyte.com

Referenties

• GIGABYTE wereldwijd

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Gigabyte B360M H Handleiding

Beschikbare talen
