GIGABYTE G24F - Handleiding gamingmonitor

Inhoud

1 INTRODUCTIE
2 AAN DE SLAG
3 HET APPARAAT GEBRUIKEN
4 WERKING
- 4.1 Snelmenu
- 4.2 Apparaatinstellingen configureren
5 Specificaties
6 Ondersteunde timinglijst
7 Probleemoplossing
8 Basisonderhoud
9 Opmerkingen over USB-opladen
10 Veiligheidsmaatregelen
11 GIGABYTE Service-informatie
12 Referenties
13 Download handleiding
14 In andere talen

INTRODUCTIE

Uitpakken

Open de bovenste klep van de verpakkingsdoos. Bekijk vervolgens het uitpaklabel op de binnenkant van de klep.

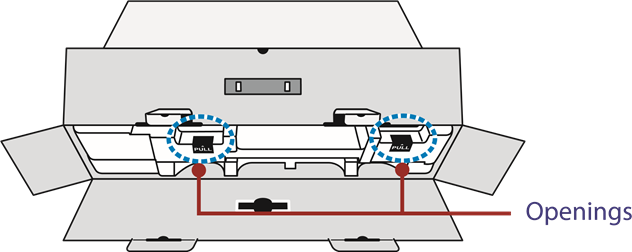

Zorg ervoor dat de doos in de juiste richting staat en leg de doos voorzichtig op een stabiele ondergrond.

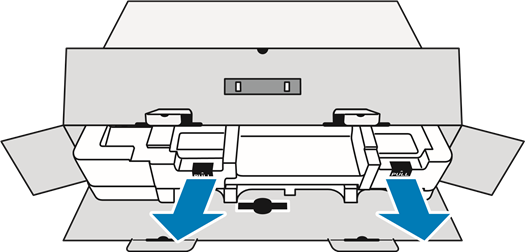

Open de binnenkant van de klep.
Pak de EPS-schuimassemblage (door de openingen) vast om deze uit de doos te trekken.

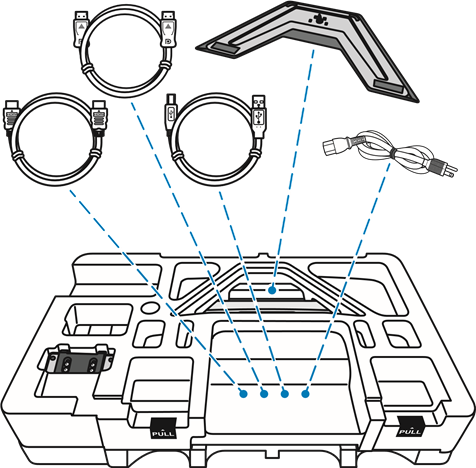

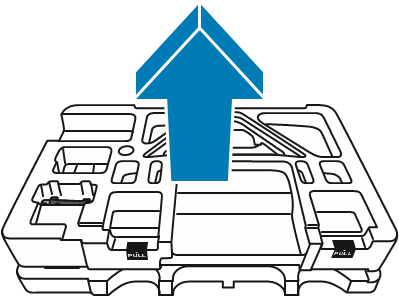

Verwijder de items uit het bovenste EPS-schuim.
Verwijder het bovenste EPS-schuim. Vervolgens kunt u de monitor uit het onderste EPS-schuim verwijderen.

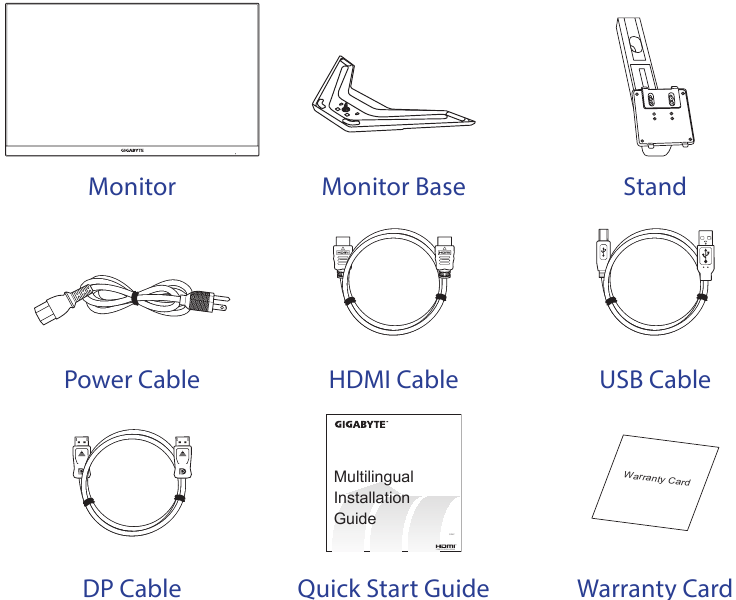

Inhoud van de verpakking

De volgende items worden meegeleverd in uw verpakkingsdoos. Als er iets ontbreekt, neem dan contact op met uw lokale dealer.

Opmerking: Bewaar de verpakkingsdoos en het verpakkingsmateriaal voor toekomstig transport van de monitor.

Productoverzicht

Vooraanzicht

Power-led

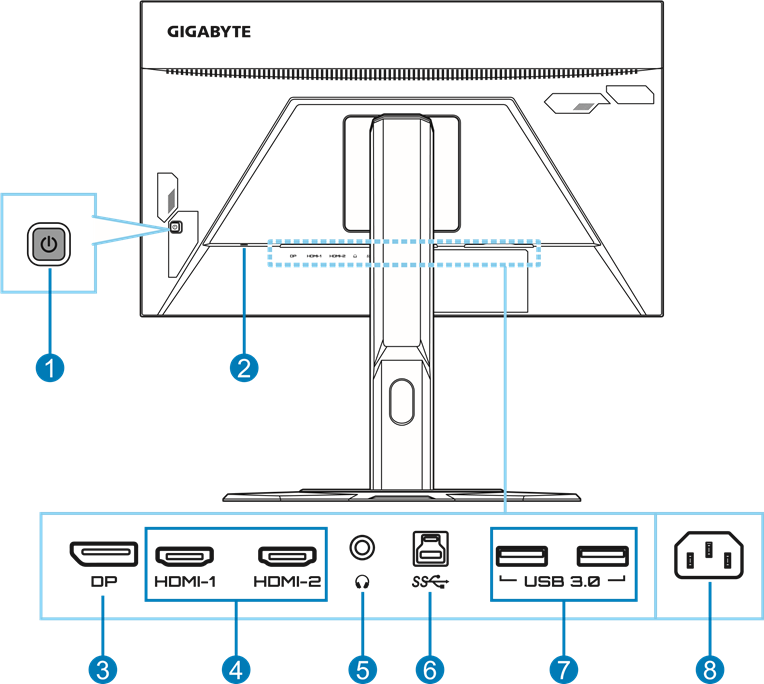

Achteraanzicht

Bedieningsknop
Kensington-slot
DisplayPort
HDMI-poorten (x2)
Koptelefoonaansluiting
USB-upstream-poort
USB 3.0-poorten (x2)
AC IN-aansluiting

Opmerking:

HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC.

AAN DE SLAG

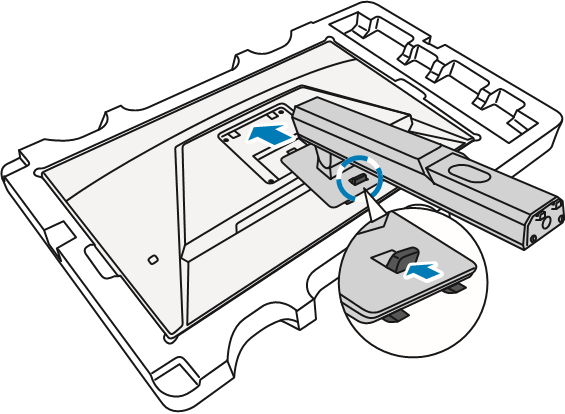

De monitorvoet installeren

Plaats de monitor op het onderste EPS-schuim, met het scherm naar beneden.

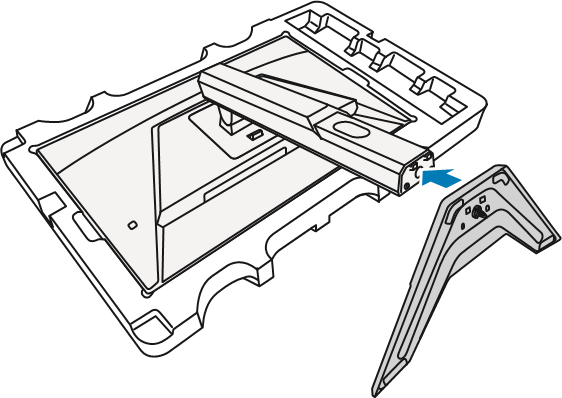

Lijn de bovenste haken op de voet uit met de montagesleuven aan de achterkant van de monitor en schuif ze erin. Duw de vergrendelingshendel naar voren en laat deze los om de onderste haken op de voet in de montagesleuven aan de achterkant van de monitor vast te zetten.
Lijn de monitorvoet uit met de afstandhouder onder de voet. Bevestig vervolgens de voet op de standaard.

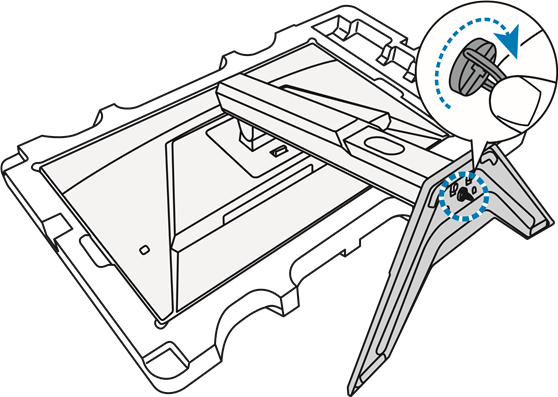

Til de schroefring op en draai deze met de klok mee om de monitorvoet op zijn plaats te bevestigen.
Til de monitor in een rechtopstaande positie en plaats hem op een tafel.

De kijkhoek aanpassen

Opmerking: Houd de monitorvoet vast zodat het scherm niet omvalt wanneer u de aanpassing maakt.

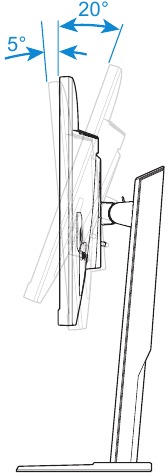

De kantelhoek aanpassen

Kantel het scherm naar voren of naar achteren tot de gewenste kijkhoek (5˚ tot 20˚).

De schermhoogte aanpassen

Verlaag of verhoog het scherm tot de gewenste hoogte (0 tot 130 mm).

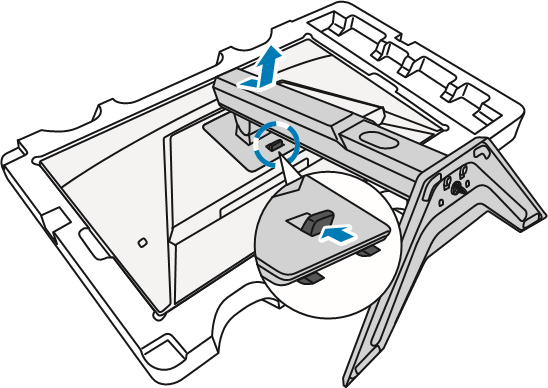

Een wandmontagebeugel installeren (optioneel)

Gebruik alleen de 100 x 100 mm wandmontagekit die door de fabrikant wordt aanbevolen.

Plaats de monitor op het onderste EPS-schuim, met het scherm naar beneden.
Terwijl u de vergrendelingshendel naar voren duwt, schuift u de voet naar achteren om de bovenste haken los te maken van de montagesleuven aan de achterkant van de monitor. Verwijder vervolgens de voet.
Bevestig de montagebeugel aan de montagegaten aan de achterkant van de monitor. Gebruik vervolgens de schroeven om de beugel op zijn plaats te bevestigen.

Opmerking: Raadpleeg de installatiehandleiding die is meegeleverd in de wandmontagebeugelkit om de monitor aan de muur te bevestigen.

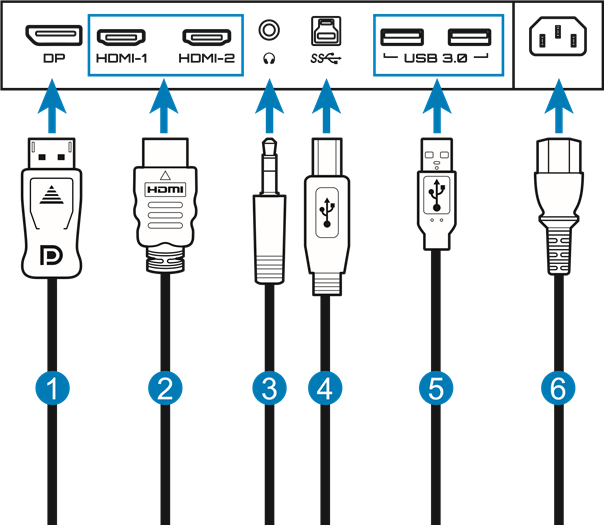

Aansluitingen maken

DisplayPort-kabel
HDMI-kabel
Koptelefoonkabel
USB-kabel (A-Male naar B-Male)
USB-kabel
Stroomkabel

HET APPARAAT GEBRUIKEN

De stroom in-/uitschakelen

Inschakelen

Sluit het ene uiteinde van de stroomkabel aan op de AC IN-aansluiting aan de achterkant van de monitor.
Sluit het andere uiteinde van de stroomkabel aan op een stopcontact.
Druk op de Control (Bedieningsknop) om de monitor in te schakelen. De Power-led gaat wit branden, wat aangeeft dat de monitor klaar is voor gebruik.

Opmerking: Als er geen signaal is, geeft de monitor een tijdje de melding No Signal (Geen signaal) weer. Vervolgens gaat de monitor naar de energiebesparende modus en de Power-led brandt wit en begint met een periode van één seconde te knipperen.

Uitschakelen

Houd de Control (Bedieningsknop) 2 seconden ingedrukt om de monitor uit te schakelen.

Opmerking: Wanneer het menu Main (Hoofd) op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control (Bedieningsknop) omlaag te bewegen ( ).

Aanbevelingen voor gebruikerscomfort

Hieronder volgen enkele tips voor comfortabel kijken naar uw monitor:

Optimale kijkafstanden voor monitoren variëren van ongeveer 510 mm tot 760 mm (20 inch tot 30 inch).
Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder uw ooghoogte bevindt wanneer u comfortabel zit.
Gebruik voldoende verlichting voor het type werk dat u uitvoert.
Neem regelmatig en frequent pauzes (minstens 10 minuten) om de 30 minuten.
Zorg ervoor dat u tijdens de pauzes regelmatig van uw monitorscherm wegkijkt en zich minstens 20 seconden op een object in de verte concentreert.
Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen regelmatig:

kijk op en neer
rol langzaam met uw ogen
beweeg uw ogen diagonaal.

De ingangsbron selecteren

Beweeg de Control (Bedieningsknop) naar rechts () om het menu Input (Ingang) te openen.
Beweeg de Control (Bedieningsknop) omhoog/omlaag ( ) om de gewenste ingangsbron te selecteren. Druk vervolgens op de Control (Bedieningsknop) om te bevestigen.

WERKING

Sneltoets

Standaard is de Control-knop toegewezen aan een specifieke functie.

Opmerking: zie het gedeelte "Snel schakelen" om de vooraf ingestelde sneltoetsfunctie te wijzigen.

Ga als volgt te werk om toegang te krijgen tot de sneltoetsfunctie:

Beweeg de Control-knop omhoog () om het menu Black Equalizer te openen.
Beweeg de Control-knop omhoog/omlaag ( ) om de instelling aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop omlaag () om het menu Picture Mode te openen.
Beweeg de Control-knop omhoog/omlaag () om de gewenste optie te selecteren en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop naar links () om het menu Volume te openen.
Beweeg de Control-knop omhoog/omlaag () om het hoofdtelefoonvolume aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop naar rechts ( ) om het menu Input te openen.
Zie het gedeelte "De ingangsbron selecteren".

Opmerking: om het menu te sluiten, beweegt u de Control-knop naar links ( ).

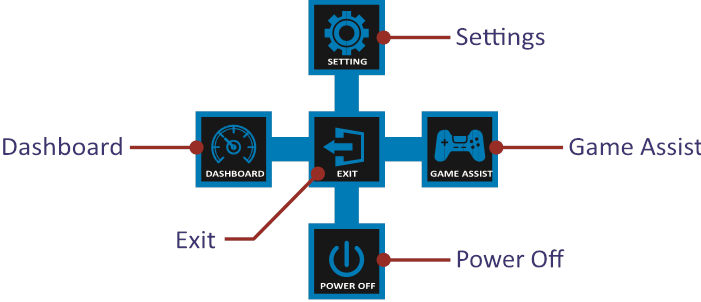

Functietoetsgids

Druk op de Control-knop om het Main-menu weer te geven.

Gebruik vervolgens de Control-knop om de gewenste functie te selecteren en de gerelateerde instellingen te configureren.

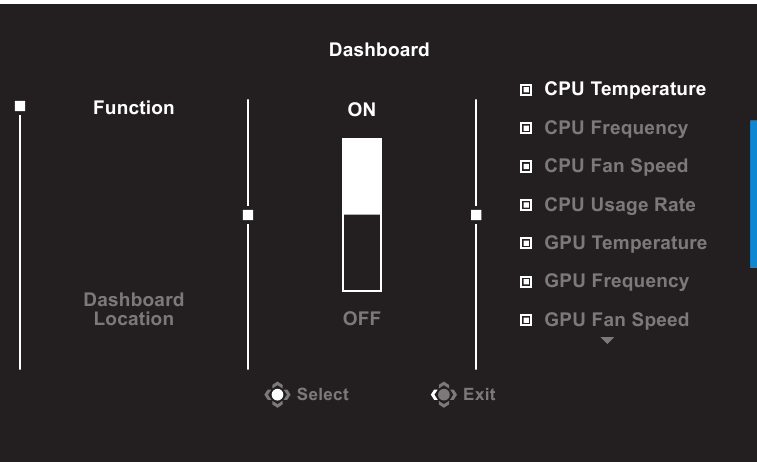

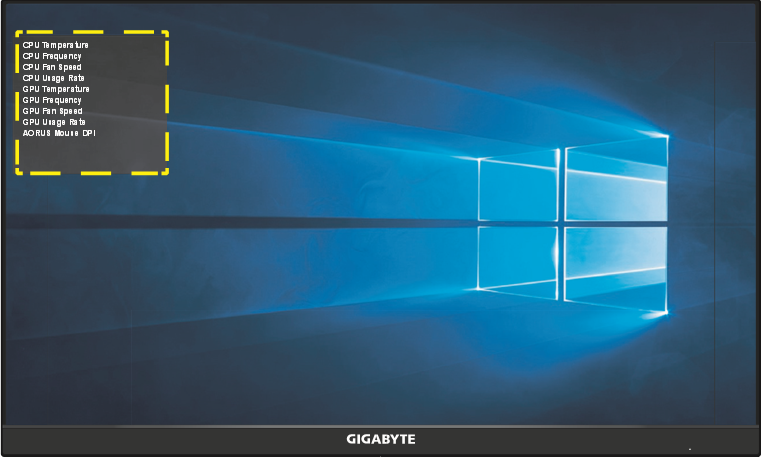

Dashboard

Wanneer het Main-menu op het scherm verschijnt, beweegt u de Control-knop naar links ( ) om het menu Dashboard te openen.

Function: Schakel de functie in/uit. Indien ingeschakeld, kunt u de gewenste optie(s) selecteren om op het scherm te tonen.
Dashboard Location: Specificeer de locatie van de Dashboard-informatie die op het scherm moet worden getoond.

Zodra de Dashboard-configuratie is voltooid, worden de systeemgegevens via de USB-poort naar de SOC overgebracht en wordt de waarde van de geselecteerde functie(s) op het scherm weergegeven.

Opmerking: Zorg ervoor dat de USB-kabel correct is aangesloten op de USB-upstream-poort van de monitor en de USB-poort van uw computer.

Game Assist

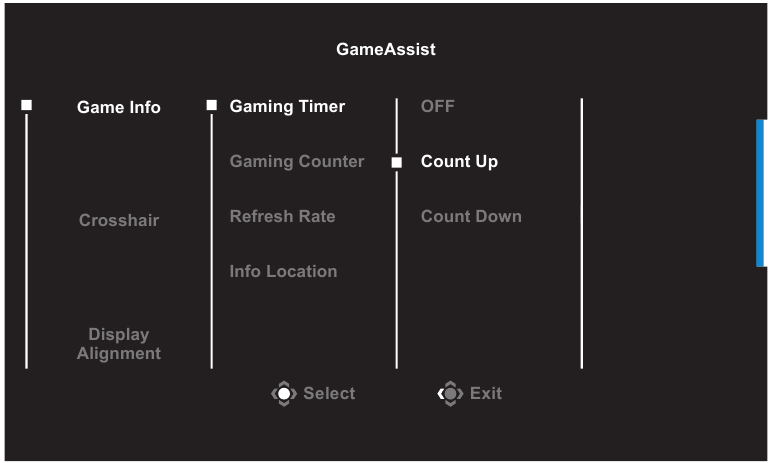

Wanneer het Main-menu op het scherm verschijnt, beweegt u de Control-knop naar rechts () om het menu Game Assist te openen.

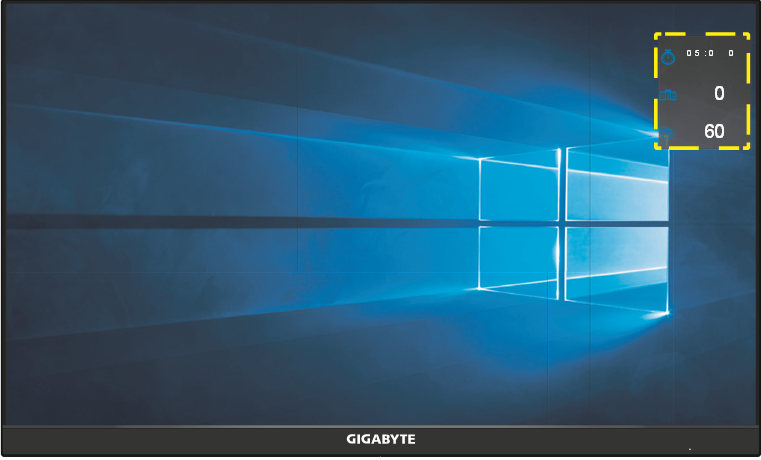

Game Info: Configureer de FPS-instellingen (First Person Shooting) voor games.
- Selecteer Gaming Timer om de afteltimer-modus te selecteren. Om deze functie uit te schakelen, zet u de instelling op OFF.
- Selecteer Gaming Counter of Refresh Rate om de gaming counter- of real-time vernieuwingsfrequentie-instelling in/uit te schakelen.
- Selecteer Info Location om de locatie van de informatie op te geven die op het scherm moet worden weergegeven.

Crosshair: Selecteer het gewenste dradenkruistype dat past bij uw gamingomgeving. Het maakt richten veel gemakkelijker.
Display Alignment: Wanneer de functie is ingeschakeld, worden de uitlijningslijnen aan de vier zijden van het scherm weergegeven, wat een handig hulpmiddel is om meerdere monitoren perfect uit te lijnen.

Apparaatinstellingen configureren

Wanneer het menu Main op het scherm verschijnt, beweegt u de knop Control omhoog () om het menu Settings te openen.

Let op: Gebruik de knop Control om door het menu te navigeren en aanpassingen te maken.

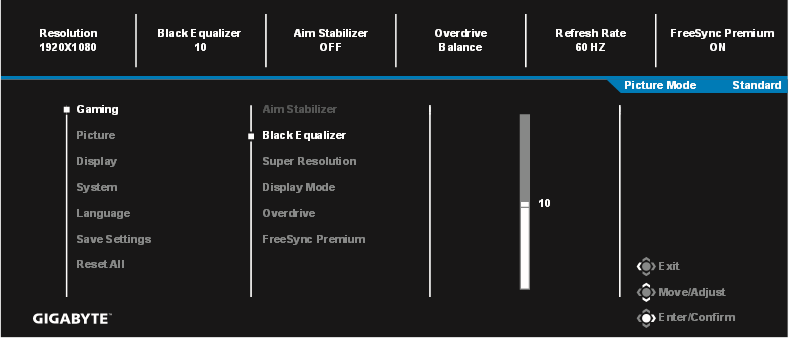

Gaming

Configureer de game-gerelateerde instellingen.
Gaming

Item	Beschrijving
Aim Stabilizer	Als deze functie is ingeschakeld, vermindert dit de bewegingsonscherpte in een snel bewegend spel. Let op: Deze functie is niet beschikbaar onder de volgende voorwaarden: wanneer de frequentie lager is dan 100 Hz. wanneer de FreeSync Premium-functie is geactiveerd.
Black Equalizer	Pas de helderheid van de zwarte gebieden aan.
Super Resolution	Verscherp de afbeeldingen met een lage resolutie.
Display Mode	Selecteer de beeldverhouding van het scherm. Full: Schaal de inputafbeelding om het scherm te vullen. Ideaal voor afbeeldingen met een 16:9-beeldverhouding. Aspect: Geef de inputafbeelding weer zonder geometrische vervorming en vul zo veel mogelijk van het scherm.
Overdrive	Verbeter de reactietijd van de LCD-monitor.
FreeSync Premium	Als deze functie is ingeschakeld, elimineert dit de schermvertraging en tearing tijdens het spelen van games.

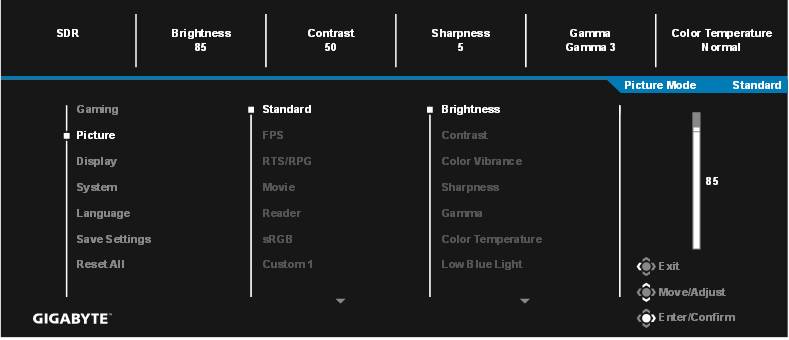

Afbeelding

Configureer de afbeeldingsgerelateerde instellingen.

Selecteer een van de vooraf ingestelde afbeeldingsmodi.

Standard: Voor het bewerken van documenten of het surfen op websites.
FPS: Voor het spelen van FPS-games (First Person Shooting).
RTS/RPG: Voor het spelen van RTS-games (Real-Time Strategy) of RPG-games (Role-Playing Game).
Movie: Voor het bekijken van films.
Reader: Voor het bekijken van documenten.
sRGB: Voor het bekijken van foto's en afbeeldingen op de computer.
Custom 1: Aangepaste afbeeldingsmodusinstellingen.
Custom 2: Aangepaste afbeeldingsmodusinstellingen.
Custom 3: Aangepaste afbeeldingsmodusinstellingen.

Vervolgens kunt u de volgende afbeeldingsinstellingen configureren.

Item	Beschrijving
Brightness	Pas de helderheid van de afbeelding aan.
Contrast	Pas het contrast van de afbeelding aan.
Color Vibrance	Pas de intensiteit van de meer gedempte kleuren aan.
Sharpness	Pas de scherpte van de afbeelding aan.
Gamma	Pas het middelste niveau van de luminantie aan.
Color Temperature	Selecteer de kleurtemperatuur. Let op: Selecteer User Define om de kleurtemperatuur aan te passen door het rode (R), groene (G) of blauwe (B) niveau aan te passen aan uw voorkeur.
Low Blue Light	Verminder de hoeveelheid blootstelling aan blauw licht van het scherm. Level 0: Geen verandering. Level 1~10: Hoe hoger het niveau, hoe meer blauw licht wordt verminderd. Let op: Niveau 10 is de geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light-certificering.
DCR	Pas het zwartniveau van de afbeelding aan om het optimale contrast te bereiken.
Senseye Demo	Verdeel het scherm in tweeën (2 vensters). De afbeelding van de geselecteerde modus met de standaardinstellingen verschijnt in het linker venster en de aangepaste afbeelding met de nieuwe instellingen verschijnt in het rechter venster.
Reset Picture	Reset alle Picture-instellingen naar de standaardinstellingen.

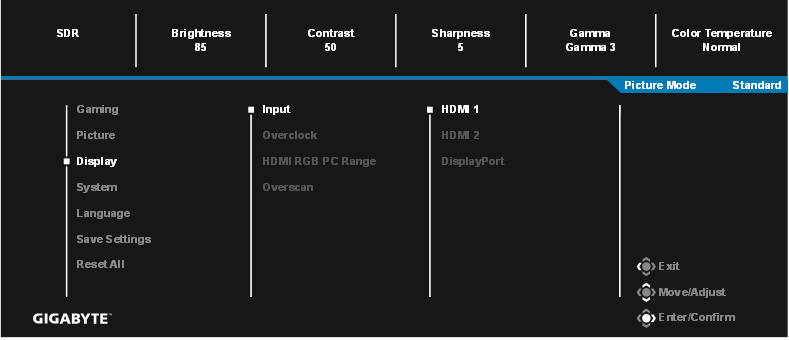

Display

Configureer de beeldschermgerelateerde instellingen.
Display

Item	Beschrijving
Input	Selecteer de inputbron.
Overclock	Schakel de monitor in om een hogere vernieuwingsfrequentie toe te passen. Let op: Wanneer Overclocking is ingeschakeld, kan de monitor flikkeren of andere nadelige effecten vertonen die kunnen voortvloeien uit de totale configuratie van het systeem en mogelijk de paneelspecificaties van het scherm. Het is mogelijk om dergelijke effecten te verminderen door een lagere vernieuwingsfrequentie in te stellen.
HDMI RGB PC Range	Selecteer een geschikte RGB-bereikinstelling of laat de monitor deze automatisch detecteren. Let op: Deze optie is alleen beschikbaar voor HDMI-input.
Overscan	Wanneer deze functie is ingeschakeld, vergroot dit de inputafbeelding enigszins om de buitenste randen van de afbeelding te verbergen. Let op: Deze optie is alleen beschikbaar voor HDMI-input.

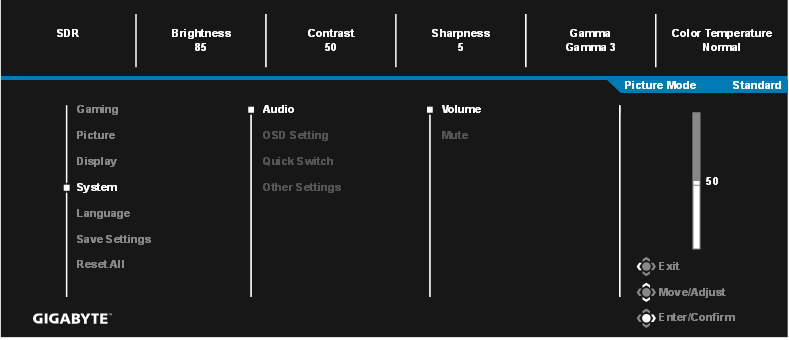

Systeem

Configureer de systeemgerelateerde instellingen.
System

Item	Beschrijving
Audio	Configureer de audio-instellingen. Volume: Pas het volumeniveau aan. Mute: Schakel de mute-functie in/uit.
OSD Settings	Configureer de instellingen voor het on-screen display (OSD)-menu. Display Time: Stel de tijdsduur in dat het OSD-menu op het scherm blijft. OSD Transparency: Pas de transparantie van het OSD-menu aan. OSD Lock: Wanneer deze functie is ingeschakeld, is er geen OSD-aanpassing toegestaan. Let op: Om de OSD-vergrendelingsfunctie uit te schakelen, drukt u op de toets Control. Wanneer het bericht op het scherm verschijnt, selecteert u Yes om te bevestigen.
Quick Switch	Wijs de functie van de sneltoetsen toe. Beschikbare opties: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness en Picture Mode. De standaardinstelling van de sneltoetsen is als volgt: Up ( ): Black Equalizer Down ( ): Picture Mode Right ( ): Input Left ( ): Volume
Other Settings	Resolution Notice: Wanneer deze functie is ingeschakeld, verschijnt het bericht met de aanbevolen resolutie op het scherm wanneer de monitor naar een andere inputbron schakelt. Input Auto Switch: Wanneer deze functie is ingeschakeld, schakelt deze automatisch over naar een beschikbare inputbron. Auto Power OFF: Wanneer deze functie is ingeschakeld, wordt de monitor na een bepaalde tijd automatisch uitgeschakeld. DisplayPort Ver.: Stel de DisplayPort-versie in op 1.1 of 1.2. Let op: Zorg ervoor dat u deze optie configureert op basis van de DisplayPort-versie die door uw grafische kaart wordt ondersteund.

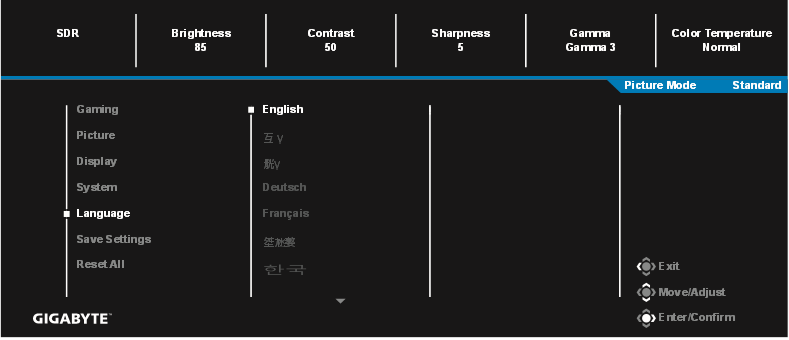

Taal

Selecteer een beschikbare taal voor het OSD-menu.
Taal

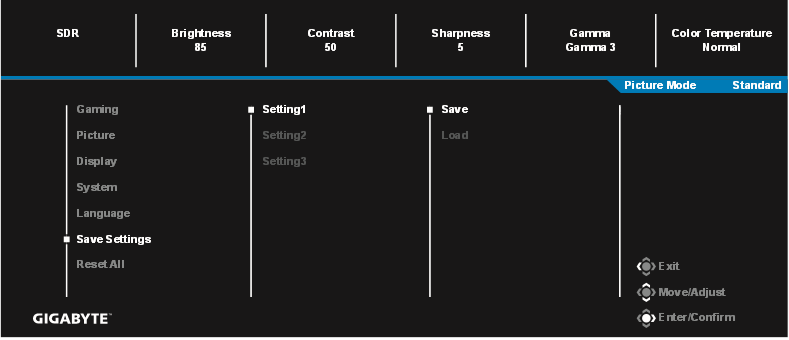

Instellingen opslaan

Stel de gepersonaliseerde OSD-configuraties in voor Setting1, Setting2 of Setting3.

Item	Beschrijving
Save	Sla de aangepaste instellingen op.
Load	Laad de opgeslagen instellingen.

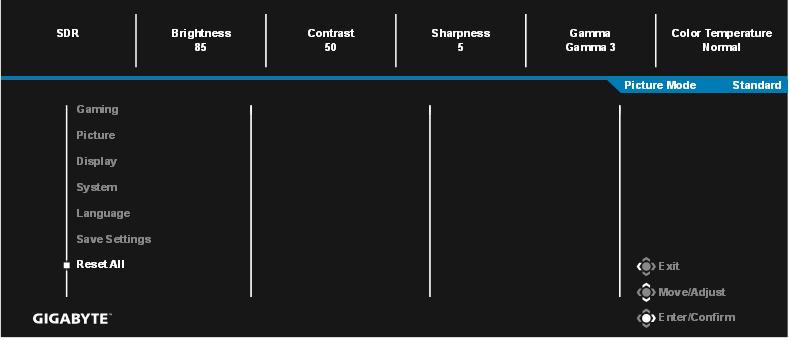

Alles resetten

Herstel de fabrieksinstellingen van de monitor.

Specificaties

Item	Specificaties
Panelgrootte	24 inch
Beeldverhouding	16:9
Resolutie	1920 x 1080
Vernieuwingsfrequentie	165Hz
LED-levensduur	30.000 uur
Pixelgrootte	0,2745(H) x 0,2745(V)
Helderheid	300 nits (typ.)
Contrastratio	1000:1 (typ.)
Dynamische contrastratio	12M:1 (typ.)
Kleurdiepte	16,7 miljoen
Actief weergavegebied	527,04(H) x 296,46(V)
Kijkhoek	178°(H) / 178°(V)
Frequentie	48 ~ 165Hz
In-/uitgangsterminals	2x HDMI 2.0 1x DP1.2 1x hoofdtelefoon 1x USB upstream 2x USB 3.0 (downstream) met BC 1.2-oplaadmogelijkheid 5V/1.5A
Voeding	AC 100~240V bij 50/60Hz
Stroomverbruik	Aan: 48W (max.) Stand-by: < 0,5W Uit: < 0,3W
Afmetingen (B x H x D)	541 x 519,3 x 136,75 mm (met voet)
Gewicht	5,3 ±0,5 kg (met voet) 3,6 ±0,5 kg (zonder voet)
Temperatuurbereik (werking)	0°C tot 40°C

Opmerking: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Ondersteunde timinglijst

Timinglijst	HDMI	DisplayPort
640x480@60Hz	V	V
640x480@75Hz	V	V
720x480@60Hz	V	V
800x600@60Hz	V	V
800x600@75Hz	V	V
1024x768@60Hz	V	V
1024x768@75Hz	V	V
1280x720@60Hz	V	V
1280x720@120Hz	V	V
1920x1080@60Hz	V	V
1920x1080@120Hz	V	V
1920x1080@144Hz	V	V
1920x1080@165Hz	V	V

Probleemoplossing

Probleem	Mogelijke oplossing(en)
Geen stroom	Zorg ervoor dat de voedingskabel goed is aangesloten op de stroombron en de monitor. Controleer de kabel en stekker om er zeker van te zijn dat ze niet kapot zijn. Zorg ervoor dat de monitor is ingeschakeld.
Er verschijnt geen beeld op het scherm	Zorg ervoor dat de monitor en de computer goed zijn aangesloten en dat beide apparaten zijn ingeschakeld. Zorg ervoor dat u de juiste invoerbron hebt geselecteerd. Pas de instellingen Brightness (helderheid) en Contrast (contrast) aan.
Het beeld vult niet het hele scherm	Probeer een andere instelling voor Display Mode (weergavemodus) (beeldverhouding).
De kleuren zijn vervormd	Zorg ervoor dat de ingangssignaalkabel goed is aangesloten. Configureer de beeldgerelateerde instellingen. Raadpleeg het gedeelte "Picture" (beeld).
Geen geluid of het volume is laag	Zorg ervoor dat de hoofdtelefoonkabel goed is aangesloten. Pas het volume aan. Pas uw computergeluidgerelateerde instellingen aan.

Opmerking: Als het probleem aanhoudt, neem dan contact op met onze klantenservice voor verdere hulp.

Basisonderhoud

Als het scherm vuil wordt, doet u het volgende om het scherm schoon te maken:

Veeg het scherm af met uw zachte, pluisvrije doek om eventueel achtergebleven stof te verwijderen.
Spuit of breng de reinigingsvloeistof aan op een zachte doek. Veeg vervolgens het scherm voorzichtig af met de vochtige doek.

Opmerking:

Zorg ervoor dat de doek vochtig is, maar niet nat.
Vermijd overmatige druk op het scherm tijdens het afvegen.
Zure of schurende reinigingsmiddelen kunnen het scherm beschadigen.

Opmerkingen over USB-opladen

De volgende apparaten zijn niet compatibel met BC 1.2 van CDP-modus. Wanneer de hub is aangesloten op een pc, kunnen deze apparaten niet worden opgeladen met de USB-kabel.

Verkoper	Apparaat	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

Veiligheidsmaatregelen

Lees de volgende Veiligheidsmaatregelen door voordat u de monitor gebruikt.

Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
Bewaar de plastic verpakkingszak voor het product op een plaats die niet bereikbaar is voor kinderen.
Voordat u de monitor aansluit op het stopcontact, moet u ervoor zorgen dat de spanningswaarde van de voedingskabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
Raak de stekker niet aan met natte handen, anders kan dit gemakkelijk een elektrische schok veroorzaken.
Plaats de monitor op een stabiele en goed geventileerde plaats.
Plaats de monitor niet in de buurt van warmtebronnen zoals elektrische radiatoren of direct zonlicht.
De gaten of openingen op de monitor zijn bedoeld voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met objecten.
Gebruik de monitor niet in de buurt van water, dranken of alle soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
Zorg ervoor dat u de monitor loskoppelt van het stopcontact voordat u deze schoonmaakt.
Aangezien het schermoppervlak gemakkelijk bekrast kan worden, moet u vermijden het oppervlak aan te raken met harde of scherpe voorwerpen.
Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm schoon te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spuit de reiniger echter nooit rechtstreeks op het scherm.
Koppel de voedingskabel los als de monitor gedurende lange tijd niet wordt gebruikt.
Probeer de monitor niet zelf te demonteren of te repareren.

GIGABYTE Service-informatie

Meer service-informatie vindt u op de officiële website van GIGABYTE: https://www.gigabyte.com/

Referenties

GIGABYTE Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE G24F - Handleiding gamingmonitor
