INTRODUCTIE

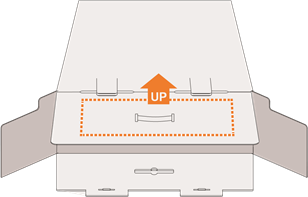

Uitpakken

Open de bovenste klep van de verpakking. Bekijk vervolgens de uitpakinstructie op de binnenkant van de klep. Zorg ervoor dat de doos in de juiste richting staat en leg de doos voorzichtig op een stabiele ondergrond.

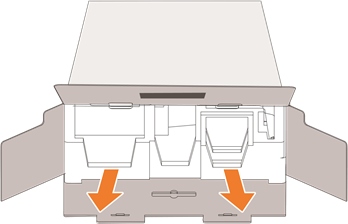

Open de binnenste klep. Pak de EPS-schuimconstructie (via de openingen) vast om deze uit de doos te trekken.

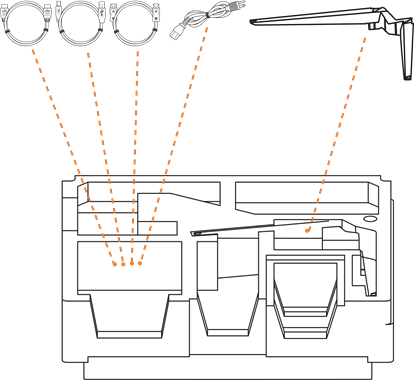

Verwijder de items uit het bovenste EPS-schuim.

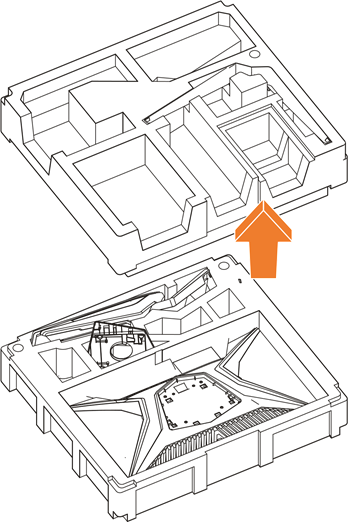

Verwijder het bovenste EPS-schuim. Vervolgens kunt u de voet van het onderste EPS-schuim verwijderen.

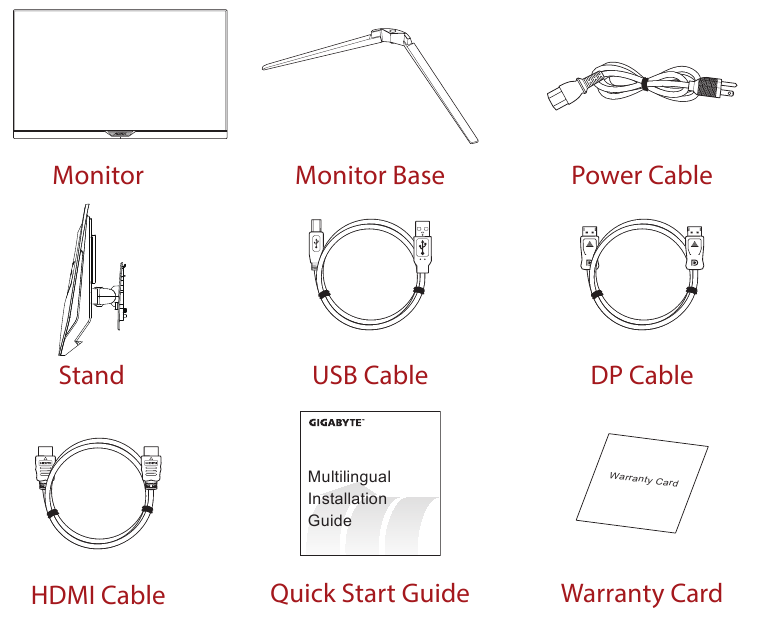

Inhoud van de verpakking

De volgende items worden meegeleverd in uw verpakking. Als er iets ontbreekt, neem dan contact op met uw plaatselijke dealer.

Opmerking: Bewaar de verpakking en het verpakkingsmateriaal voor toekomstig transport van de monitor.

Productoverzicht

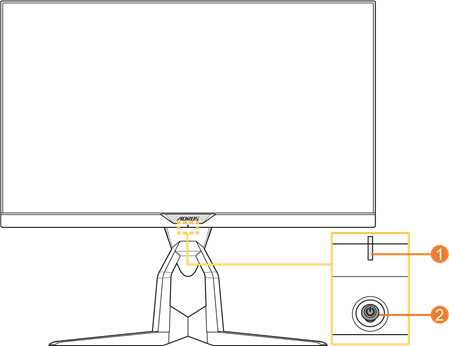

Vooraanzicht

Power-led
Bedieningsknop

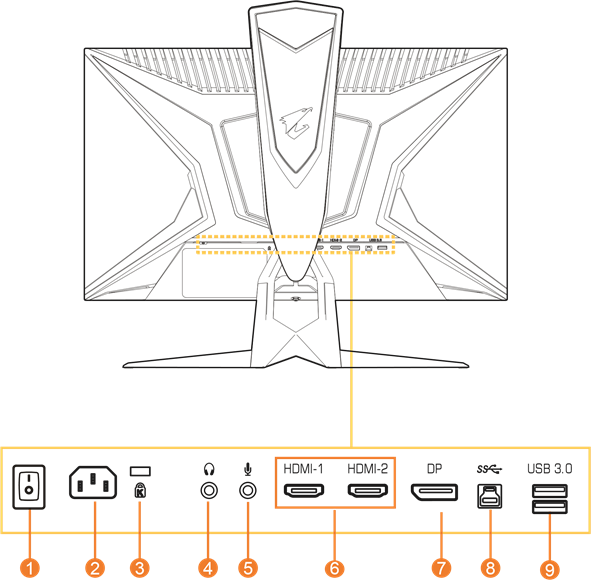

Achteraanzicht

AC-schakelaar
AC IN-aansluiting
Kensington-slot
Koptelefoonaansluiting
Microfoonaansluiting

HDMI-poorten (x2)
DisplayPort
USB upstream-poort
USB 3.0-poorten (x2)

AAN DE SLAG

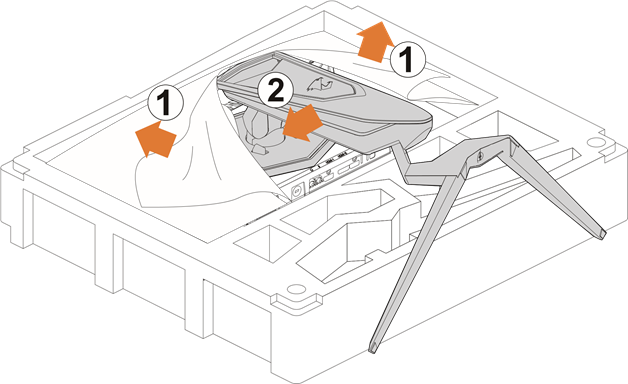

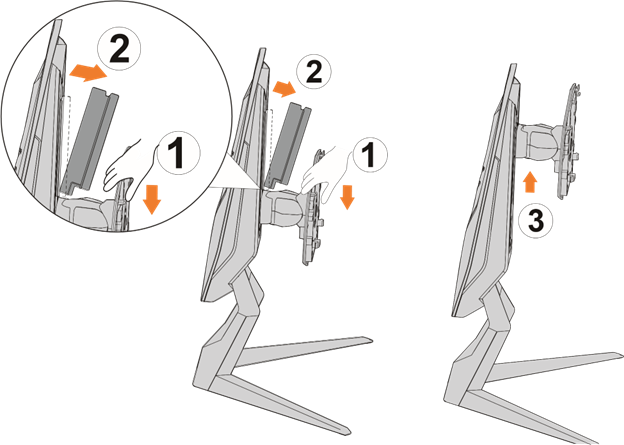

De voet installeren

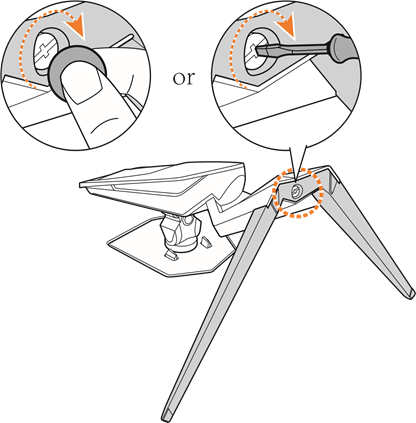

Lijn de voet uit met de stand-off onder de voet. Bevestig vervolgens de voet op de voet. Draai de schroef vast om de monitorvoet op zijn plaats te zetten.
Opmerking: U kunt een munt of een kleine schroevendraaier met platte kop gebruiken om de schroef vast te draaien.
Til de gemonteerde voet en basis op tot een rechtopstaande positie en plaats deze op een tafel. Laat vervolgens de voetplaat zakken zodat de veiligheidsplaat automatisch uit de gleuf komt.
Plaats de monitor op het verpakkingskussen of een plat oppervlak, met het scherm naar beneden gericht. Scheur de EPE-zak uit elkaar en installeer de voet aan de achterkant van de monitor. Vervolgens kunt u de monitor uit het onderste EPS-schuim halen door de voetarm vast te houden. Til de monitor voorzichtig op. Plaats hem rechtop op een tafel.

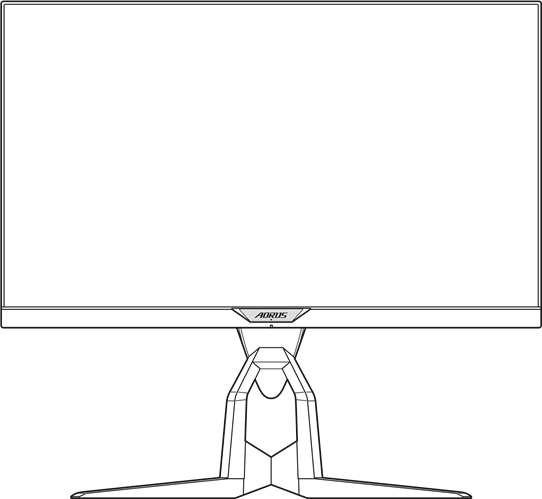

De monitor optillen

Haal de monitor uit de doos door de voetarm vast te houden. Til de monitor voorzichtig op, draai hem om en plaats hem rechtop op zijn voet op een vlakke, egale ondergrond. Verwijder de schuimfolie van de monitor.

Opmerking: Overweeg om de doos en de verpakking op te bergen voor toekomstig gebruik wanneer u de monitor mogelijk moet vervoeren. De passende schuimverpakking is ideaal om de monitor tijdens transport te beschermen.

De kijkhoek aanpassen

Opmerking: Houd de monitorvoet vast zodat het scherm niet omvalt wanneer u de aanpassing maakt.

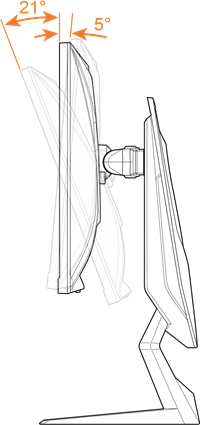

De hellingshoek aanpassen
Kantel het scherm naar voren of naar achteren tot de gewenste kijkhoek (-5˚ tot 21˚).

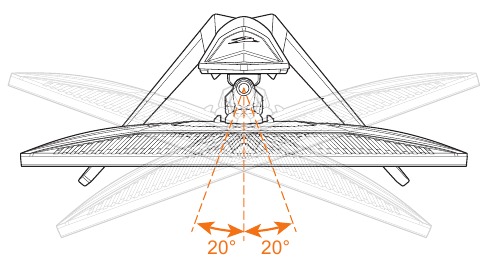

De draaihoek aanpassen
Draai het scherm naar links of rechts voor de gewenste kijkhoek (20˚).

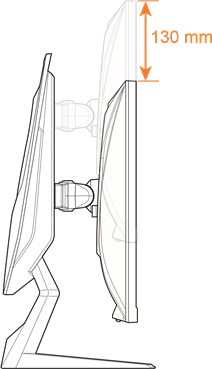

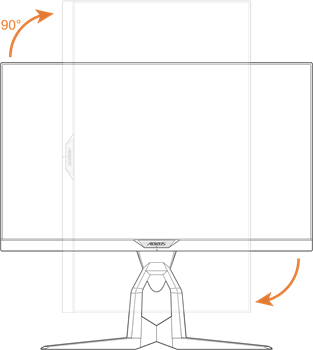

De schermoriëntatie wijzigen

Breng het scherm naar de hoogste positie (130 mm).
Opmerking: Voordat u de hoogte aanpast, moet u ervoor zorgen dat u de veiligheidsplaat van de voet hebt verwijderd.
Draai de monitor (90˚ met de klok mee) naar de portretstand.

Een wandmontagebeugel installeren (optioneel)

Gebruik alleen de 100 x 100 mm wandmontagekit die door de fabrikant wordt aanbevolen.

Plaats de monitor op een vlakke ondergrond met het scherm naar beneden gericht.
Opmerking: We raden u aan het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

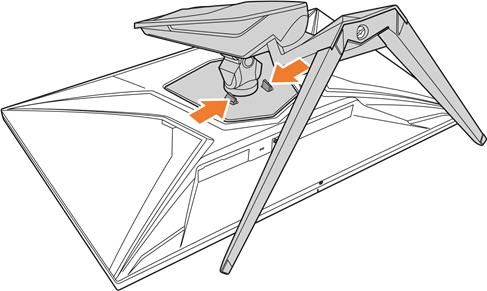

Duw de vergrendelingsclips naar binnen om de voet van de monitor los te maken.

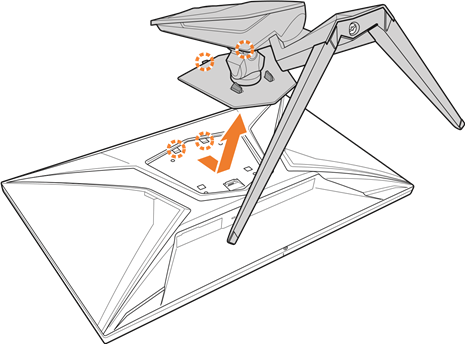

Trek de voet iets omlaag om de haken los te maken. Verwijder vervolgens de voet.

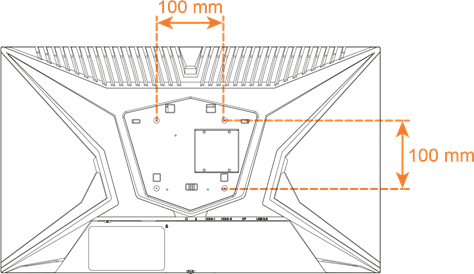

Bevestig de montagebeugel aan de montagegaten aan de achterkant van de monitor. Gebruik vervolgens de schroeven om de beugel op zijn plaats te zetten.
Opmerking: Raadpleeg de installatiehandleiding die is meegeleverd in de wandmontagebeugelset om de monitor aan de muur te bevestigen.

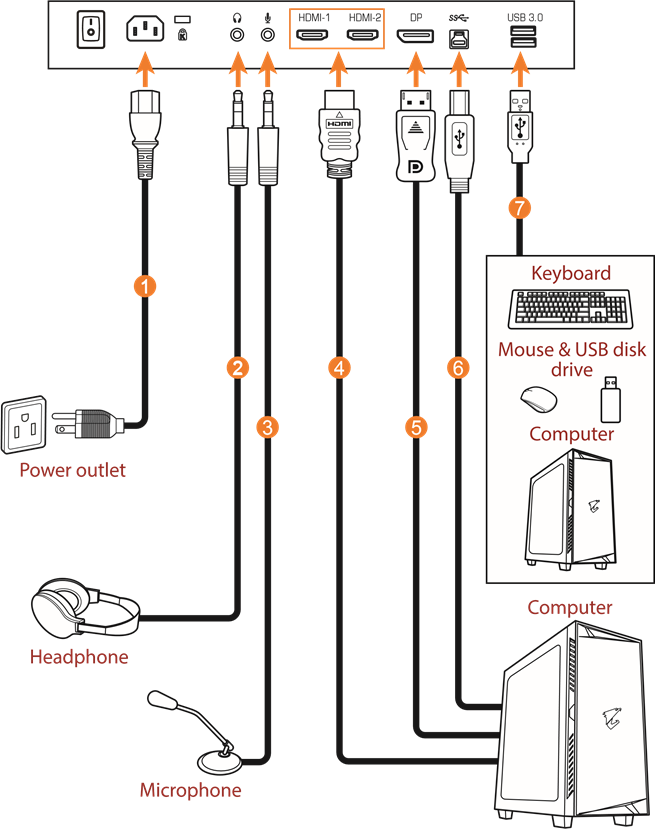

Verbindingen maken

Stroomkabel
Koptelefoonkabel
Microfoonkabel
HDMI-kabel

DisplayPort-kabel
USB-kabel (A-Male naar B-Male)
USB-kabel

HET APPARAAT GEBRUIKEN

De stroom in- en uitschakelen

Zorg ervoor dat de stroomschakelaar naast de AC-stroomingang op ON staat.

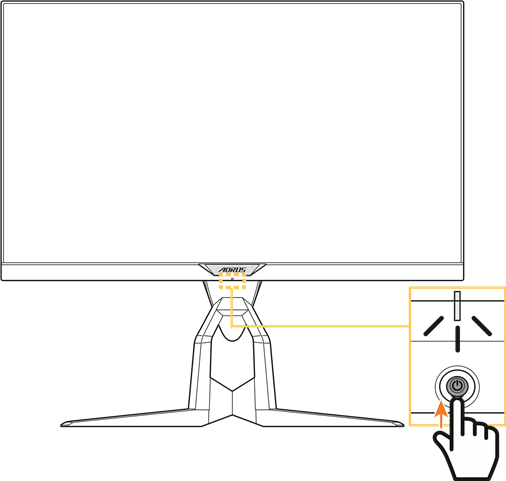

Inschakelen

Sluit het ene uiteinde van de stroomkabel aan op de AC IN-aansluiting aan de achterkant van de monitor.
Sluit het andere uiteinde van de stroomkabel aan op een stopcontact.
Druk op de Control (Bediening) knop om de monitor in te schakelen. De Power-led brandt wit, wat aangeeft dat de monitor klaar is voor gebruik.

Opmerking: Als de Power-led uit blijft nadat u de monitor hebt ingeschakeld, controleer dan de instelling LED Indicator (Led-indicator) in het menu Settings (Instellingen).
Opmerking: Wanneer de monitor wordt ingeschakeld, wordt de RGB-led aan de achterkant van de monitor na 15 seconden automatisch uitgeschakeld in de standaardinstelling. Controleer de instelling RGB LED (RGB-led) in het menu System (Systeem) om verschillende RGB-ledpatronen te selecteren.

Uitschakelen
Houd de Control (Bediening) knop 2 seconden ingedrukt om de monitor uit te schakelen.
Opmerking: Wanneer het menu Main (Hoofd) op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control (Bediening) knop omlaag te bewegen .

Aanbevelingen voor gebruikerscomfort

Hieronder volgen enkele tips voor comfortabel kijken naar uw monitor:

Optimale kijkafstanden voor monitoren variëren van ongeveer 510 mm tot 760 mm (20" tot 30").
Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder ooghoogte bevindt wanneer u comfortabel zit.
Gebruik voldoende verlichting voor het type werk dat u uitvoert.
Neem regelmatig en frequent pauzes (minstens 10 minuten) om het halfuur.
Zorg ervoor dat u tijdens de pauzes regelmatig van uw monitorscherm wegkijkt en u minstens 20 seconden lang op een object in de verte concentreert.
Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen regelmatig:

kijk omhoog en omlaag
rol langzaam met uw ogen
beweeg uw ogen diagonaal.

De invoerbron selecteren

Beweeg de Control (Bediening) knop naar rechts () om het menu Input (Invoer) te openen.
Beweeg de Control (Bediening) knop naar het midden () om de gewenste invoerbron te selecteren. Druk vervolgens op de Control (Bediening) knop om te bevestigen.

WERKING

Sneltoets
Standaard is de Control-knop toegewezen aan een specifieke functie.
Opmerking: Raadpleeg het gedeelte "Snel schakelen" om de vooraf ingestelde sneltoetsfunctie te wijzigen.
Om toegang te krijgen tot de sneltoetsfunctie, doet u het volgende:

Beweeg de Control-knop omhoog om het menu Black Equalizer te openen.
Beweeg de Control-knop omhoog/omlaag om de instelling aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop omlaag om het menu Picture Mode te openen.
Beweeg de Control-knop naar het midden () om de gewenste optie te selecteren en druk op de Control-knop om te bevestigen.

Beweeg de Control-knop naar links () om het menu Volume te openen. Beweeg de Control-knop omhoog/omlaag om het hoofdtelefoonvolume aan te passen en druk op de Control-knop om te bevestigen.

Beweeg de Control-knop naar rechts () om het menu Input te openen. Raadpleeg het gedeelte "De invoerbron selecteren".
Opmerking: Om het menu te sluiten, beweegt u de Control-knop naar links .

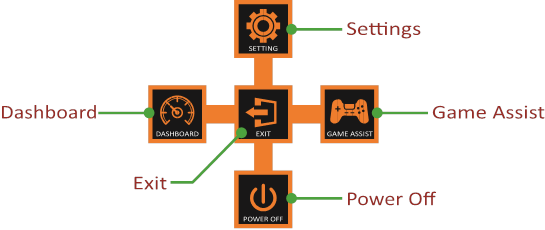

Functietoetsgids

Druk op de Control-knop om het hoofdmenu weer te geven.

Gebruik vervolgens de Control-knop om de gewenste functie te selecteren en de gerelateerde instellingen te configureren.

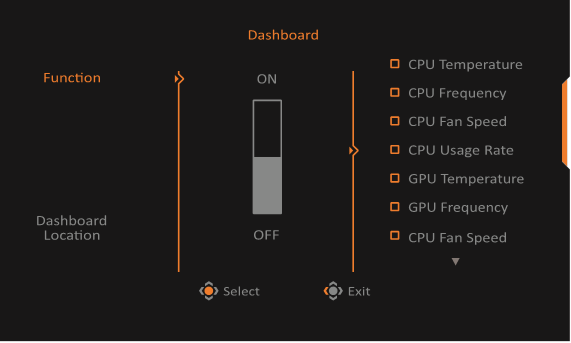

Dashboard
Wanneer het Main-menu op het scherm verschijnt, beweegt u de Control-knop naar links om het Dashboard-menu te openen.

Function: Schakel de functie in/uit. Indien ingeschakeld, kunt u de gewenste optie(s) selecteren die op het scherm moeten worden weergegeven.
Dashboard Location: Geef de locatie op van de Dashboard-informatie die op het scherm moet worden weergegeven.

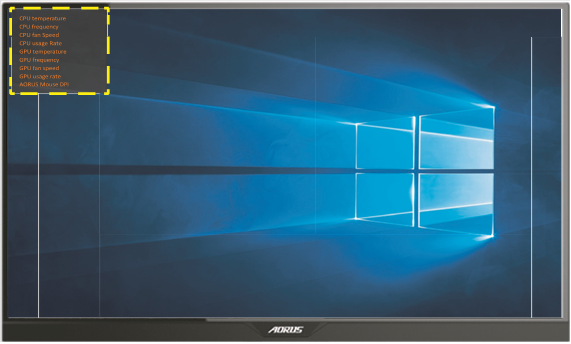

Zodra de Dashboard-configuratie is voltooid, worden de systeemgegevens via de USB-poort naar de SOC overgebracht en wordt de waarde van de geselecteerde functie(s) op het scherm weergegeven.

Opmerking: Zorg ervoor dat de USB-kabel correct is aangesloten op de USB-upstream-poort van de monitor en de USB-poort van uw computer.
Opmerking: "OSD Sidekick"-software-installatie en -uitvoering vereist.

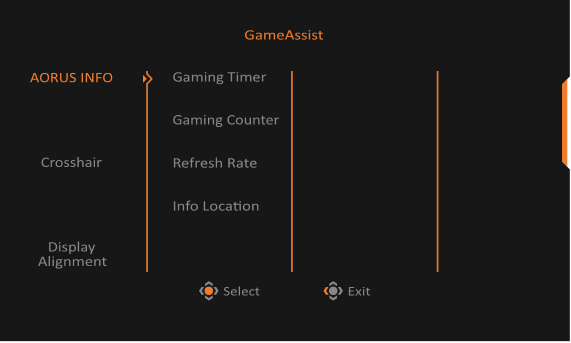

Game Assist

Wanneer het Main-menu op het scherm verschijnt, beweegt u de Control-knop naar rechts () om het Game Assist-menu te openen.

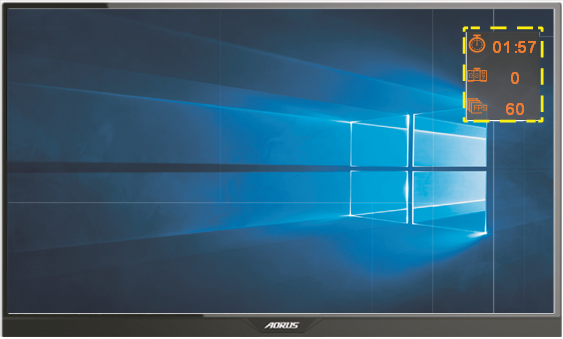

AORUS INFO: Configureer de FPS-gerelateerde instellingen (First Person Shooting).
√ Selecteer Gaming Timer om de afteltimermodus te selecteren. Om deze functie uit te schakelen, zet u de instelling op OFF.
√ Selecteer Gaming Counter of Refresh Rate om de gamingteller of de real-time refresh rate-instelling in/uit te schakelen.
√ Selecteer Info Location om de locatie op te geven waar de informatie op het scherm moet worden weergegeven.
Crosshair: Selecteer het gewenste crosshair-type dat past bij uw gamingomgeving. Het maakt richten veel gemakkelijker.
Display Alignment: Wanneer de functie is ingeschakeld, worden de uitlijningslijnen aan de vier zijden van het scherm weergegeven, waardoor u gemakkelijk meerdere monitoren perfect kunt uitlijnen.

Apparaatinstellingen configureren

Wanneer het menu Main op het scherm verschijnt, beweegt u de knop Control omhoog om het menu Settings te openen.

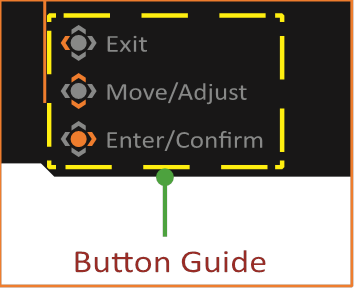

Opmerking: Gebruik de knop Control om door het menu te navigeren en aanpassingen te maken.

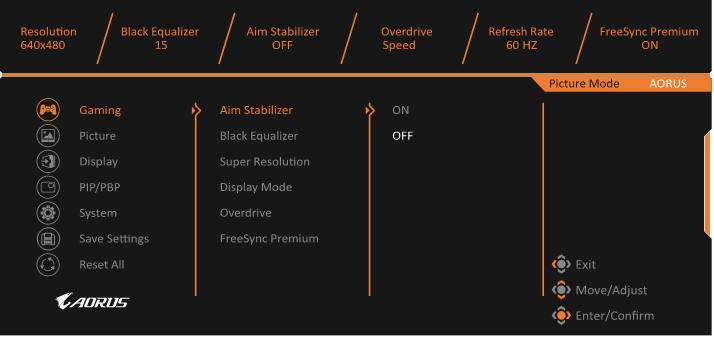

Gaming
Configureer de game-gerelateerde instellingen.

Item	Beschrijving
Aim Stabilizer	Wanneer deze functie is ingeschakeld, vermindert dit de bewegingsonscherpte in snelle games. Opmerking: Deze functie is niet beschikbaar onder de volgende voorwaarden: wanneer de frequentie-instelling lager is dan 100 Hz. wanneer de FreeSync-functie is geactiveerd.
Black Equalizer	Pas de helderheid van de zwarte gebieden aan.
Super Resolution	Verscherp de beelden met een lage resolutie.
Display Mode	Selecteer de beeldverhouding van het scherm. Full: Schaal de ingangsbeeld om het scherm te vullen. Ideaal voor beelden met een 16:9-beeldverhouding. Aspect: Geef de ingangsbeeld weer zonder geometrische vervorming, waarbij zoveel mogelijk van het scherm wordt gevuld. 1:1: Geef de ingangsbeeld weer in de oorspronkelijke resolutie zonder te schalen. 22"W (16:10): Geef de ingangsbeeld weer alsof het op een 22"W-monitor met een 16:10-beeldverhouding is. 23"W (16:9): Geef de ingangsbeeld weer alsof het op een 23"W-monitor met een 16:9-beeldverhouding is. 23.6"W (16:9): Geef de ingangsbeeld weer alsof het op een 23.6"W-monitor met een 16:9-beeldverhouding is. 24"W (16:9): Geef de ingangsbeeld weer alsof het op een 24"W-monitor met een 16:9-beeldverhouding is. Opmerking: Deze optie is niet compatibel met FreeSync- en PIP/PBP-functies.
Overdrive	Verbeter de reactietijd van de LCD-monitor.
FreeSync Premium	Wanneer deze functie is ingeschakeld, elimineert dit de schermvertraging en tearing tijdens het spelen van games.

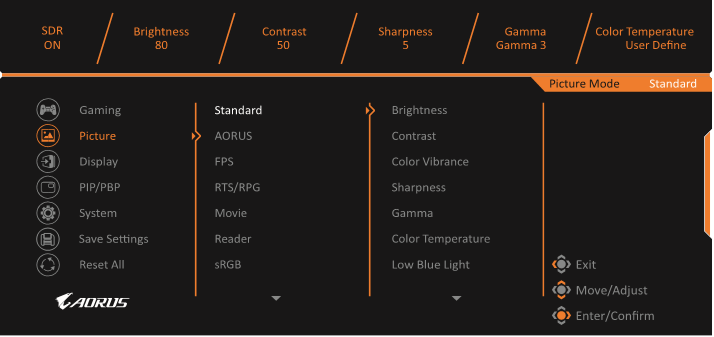

Configureer de beeldgerelateerde instellingen.

Item	Beschrijving
Standard	Voor het bewerken van documenten of het browsen op websites.
AORUS	Voor het spelen van AORUS GAMER-games.
FPS	Voor het spelen van FPS-games (First Person Shooting).
RTS/RPG	Voor het spelen van RTS-games (Real-Time Strategy) of RPG-games (Role-Playing Game).
Movie	Voor het bekijken van films.
Reader	Voor het bekijken van documenten.
sRGB	Voor het bekijken van foto's en afbeeldingen op de computer.
Custom 1	Aangepaste instellingen voor de beeldmodus.
Custom 2	Aangepaste instellingen voor de beeldmodus.
Custom 3	Aangepaste instellingen voor de beeldmodus.
Green	Voor het besparen van energie en een laag stroomverbruik.

Opmerking: De beeldmodus "Standard", Low blue light "Level 10" (laag blauw licht "Niveau 10") is de geoptimaliseerde instelling in overeenstemming met TUV Low Blue Light Certification".

Display
Configureer de schermgerelateerde instellingen.

Item	Beschrijving
Input	Selecteer de ingangsbron.
HDMI RGB PC Range	Selecteer een geschikte RGB-bereikinstelling of laat de monitor deze automatisch detecteren. Opmerking: Deze optie is alleen beschikbaar voor HDMI-ingang.
Overscan	Wanneer deze functie is ingeschakeld, vergroot dit de ingangsbeeld enigszins om de buitenste randen van de afbeelding te verbergen.

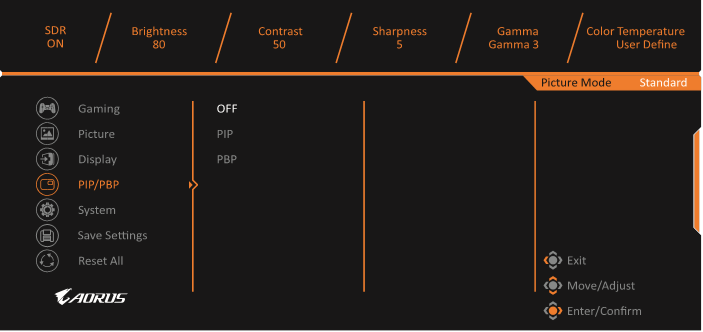

PIP/PBP
Configureer de instellingen met betrekking tot meerdere beelden.

Item	Beschrijving
OFF	Schakel de PIP/PBP-functie uit.
PIP	Verdeel het scherm in 2 delen (hoofdvenster en ingevoegd venster). Source: Wijzig de ingangsbron voor het ingevoegde venster. PIP Size: Pas de grootte van het ingevoegde venster aan. Location: Verplaats de positie van het ingevoegde venster. Display Switch: Verwissel de twee vensters. Audio Switch: Selecteer van welke audiobron u het geluid wilt horen.
PBP	Geef een 1x1 gesplitst scherm weer (linker- en rechtervenster). Source: Wijzig de ingangsbron voor het rechtervenster. Display Switch: Verwissel de twee vensters. Audio Switch: Selecteer van welke audiobron u het geluid wilt horen.

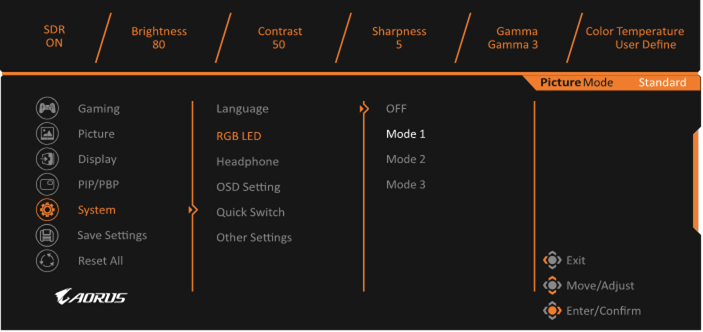

System
Configureer de systeemgerelateerde instellingen.

Item	Beschrijving
Language	Selecteer de OSD-taal.
RGB LED	Selecteer de vooraf ingestelde LED-patronen die op de achterkant van de monitor moeten worden weergegeven.
Headphone	Configureer de hoofdtelefooninstellingen. Volume: Pas het volumeniveau aan. Mute: Schakel de mute-functie in/uit.
OSD Settings	Configureer de instellingen met betrekking tot het on-screen display (OSD)-menu. Display Time: Stel de tijdsduur in dat het OSD-menu op het scherm blijft. OSD Transparency: Pas de transparantie van het OSD-menu aan.
OSD Settings (vervolg)	OSD Lock: Wanneer deze functie is ingeschakeld, is geen OSD-aanpassing toegestaan. Opmerking: Om de OSD-vergrendelingsfunctie uit te schakelen, drukt u op de Control-toets. Wanneer het bericht op het scherm verschijnt, selecteert u Yes (Ja) om te bevestigen.
Quick Switch	Wijs de functie van de sneltoetsen toe. Beschikbare opties: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness en Picture Mode. De standaardinstelling van de sneltoetsen is als volgt: Up : Black Equalizer Down : Picture Mode Right ( ): Input Left : Volume
Other Settings	Resolution Notice: Wanneer deze functie is ingeschakeld, verschijnt het huidige resolutiebericht op het scherm wanneer de monitor overschakelt naar een andere ingangsbron. Input Auto Switch: Wanneer deze functie is ingeschakeld, schakelt deze automatisch over naar een beschikbare ingangsbron. Auto Power Off: Wanneer deze functie is ingeschakeld, wordt de monitor automatisch uitgeschakeld na een bepaalde tijd. LED Indicator: Standaard staat de LED-indicator op ON. LED Indicator OFF: Schakel de Power LED uit. LED Indicator ON: De Power LED brandt wit tijdens bedrijf en oranje in de stand-bymodus. LED Indicator Friendly: De Power LED brandt oranje in de stand-bymodus. Wanneer de stroomtoevoer is uitgeschakeld, blijft de Power LED uit. DisplayPort Ver.: Stel de DisplayPort-versie in op 1.1, 1.2+HDR Opmerking: Zorg ervoor dat u deze optie configureert op basis van de DisplayPort-versie die door uw grafische kaart wordt ondersteund.

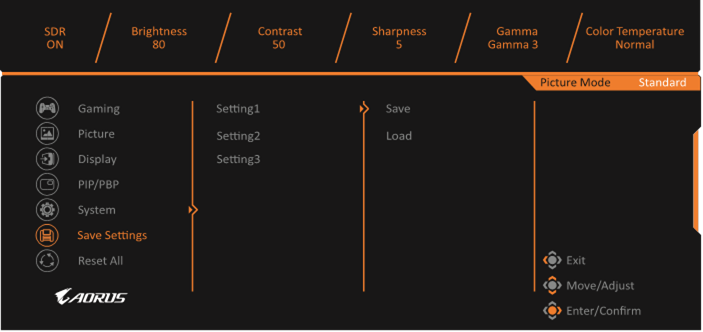

Save Settings
Sla alle gegevens op.

Item	Beschrijving
Setting1	Na selectie verschijnt het menu Save and Load (Opslaan en laden) zodat de speler kan kiezen.
Setting2	Na selectie verschijnt het menu Save and Load (Opslaan en laden) zodat de speler kan kiezen.
Setting3	Na selectie verschijnt het menu Save and Load (Opslaan en laden) zodat de speler kan kiezen.

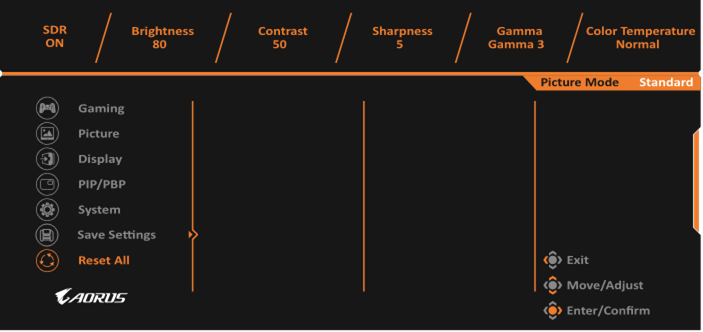

Reset All
Herstel de fabrieksinstellingen van de monitor.

Specificaties

Item	Specificaties
Paneelgrootte	24,5-inch
Beeldverhouding	16:9
Resolutie	1920 x 1080
Vernieuwingsfrequentie	240Hz
LED-levensduur	30000 uur (min.)
Pixelpitch	0.2832 x 0.2802
Responstijd	1ms(MPRT)
Helderheid	400 nits (typ.) / 320 nits (min.)
Contrastverhouding	1000:1 (typ.)
Kleurdiepte	16.7M (8Bit)
Actief weergavegebied	543.744(H) x 302.616(V)
Kijkhoek	178°(H)/178°(V)
Frequentie	48~240Hz
Input-/outputterminals	2x HDMI 2.0 1x DP 1.2 1x hoofdtelefoon 1x Microfoon 2x USB 3.0 (downstream), ondersteuning voor BC 1.2 opladen (5V/1.5A) 1x USB upstream
Voeding	AC 100 ~ 240V bij 50/60Hz
Stroomverbruik	Aan: 60W (max.) Stand-by: 0.5W Uit: 0.3W
Afmetingen (B x H x D)	558 X 485 X 236 mm (met standaard)
Gewicht	6.66kg (netto)

Opmerking: Specificaties kunnen zonder kennisgeving worden gewijzigd.

Ondersteunde timinglijst

Timinglijst	HDMI 2.0	DisplayPort 1.2
640x480@60Hz
640x480@75Hz
640x480@100Hz
640x480@120Hz
720x400@70Hz
800x600@60Hz
800x600@75Hz
800x600@100Hz
800x600@120Hz
800x600@240Hz
832x624@75Hz
1024x768@60Hz
1024x768@75Hz
1024x768@100Hz
1024x768@120Hz
1280x720@60Hz
1280x1024@60Hz
1280x1024@75Hz
1920x1080@60Hz
1920x1080@100Hz
1920x1080@120Hz
1920x1080@144Hz
1920x1080@240Hz

Probleemoplossing

Probleem	Mogelijke oplossing(en)
Geen stroom	Zorg ervoor dat de stroomkabel correct is aangesloten op de stroombron en de monitor. Controleer de kabel en stekker om er zeker van te zijn dat ze niet kapot zijn. Zorg ervoor dat de monitor is ingeschakeld.
Er verschijnt geen beeld op het scherm	Zorg ervoor dat de monitor en de computer correct zijn aangesloten en dat beide apparaten zijn ingeschakeld. Zorg ervoor dat u de juiste invoerbron hebt geselecteerd.
De afbeelding vult niet het volledige scherm	Probeer een andere Display Mode (weergaveverhouding) instelling.
De kleuren zijn vervormd	Zorg ervoor dat de ingangssignaalkabel correct is aangesloten. Configureer de afbeeldingsgerelateerde instellingen. Raadpleeg het gedeelte "Afbeelding".
Geen geluid of het volume is laag	Zorg ervoor dat de hoofdtelefoonkabel correct is aangesloten. Pas het volumeniveau aan. Controleer de instelling Audio Source. Als de instelling is ingesteld op USB Codec, zorg er dan voor dat de USB-kabel correct is aangesloten op de monitor en uw computer. Pas uw computergeluidsgerelateerde instellingen aan.

Opmerking: Als het probleem aanhoudt, neem dan contact op met onze klantenservice voor verdere assistentie.

Basisonderhoud

Wanneer het scherm vuil wordt, doet u het volgende om het scherm schoon te maken:

Veeg het scherm af met uw zachte, pluisvrije doek om eventueel achtergebleven stof te verwijderen.
Spuit of breng de reinigingsvloeistof aan op een zachte doek. Veeg vervolgens het scherm voorzichtig af met de vochtige doek.

Opmerking:

Zorg ervoor dat de doek vochtig is, maar niet nat.
Vermijd overmatige druk op het scherm tijdens het afvegen.
Zure of schurende reinigingsmiddelen kunnen het scherm beschadigen.

Opmerkingen over USB-opladen

De volgende apparaten zijn niet compatibel met BC 1.2 van de CDP-modus. Wanneer de hub is aangesloten op een pc, kunnen deze apparaten niet worden opgeladen met behulp van de USB-kabel.

Verkoper	Apparaat	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

VEILIGHEIDSINFORMATIE

Veiligheidsmaatregelen
Lees de volgende Veiligheidsmaatregelen door voordat u de monitor gebruikt.

Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
Bewaar de plastic verpakking van het product op een plaats die niet bereikbaar is voor kinderen.
Voordat u de monitor op het stopcontact aansluit, moet u ervoor zorgen dat de spanningswaarde van de stroomkabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
Raak de stekker niet aan met natte handen, anders kan dit gemakkelijk een elektrische schok veroorzaken.
Plaats de monitor op een stabiele en goed geventileerde plaats.
Plaats de monitor niet in de buurt van warmtebronnen zoals elektrische radiatoren of direct zonlicht.
De gaten of openingen op de monitor zijn bedoeld voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
Gebruik de monitor niet in de buurt van water, dranken of alle soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
Zorg ervoor dat u de monitor loskoppelt van het stopcontact voordat u hem schoonmaakt.
Aangezien het schermoppervlak gemakkelijk bekrast kan raken, moet u vermijden het oppervlak aan te raken met harde of scherpe voorwerpen.
Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm af te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spuit de reiniger echter nooit rechtstreeks op het scherm.
Koppel de stroomkabel los als de monitor gedurende langere tijd niet wordt gebruikt.
Probeer de monitor niet zelf te demonteren of te repareren.

GIGABYTE service-informatie
Meer service-informatie vindt u op de officiële GIGABYTE-website:
https://www.gigabyte.com/

Auteursrecht
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden.
De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.

Referenties

GIGABYTE Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

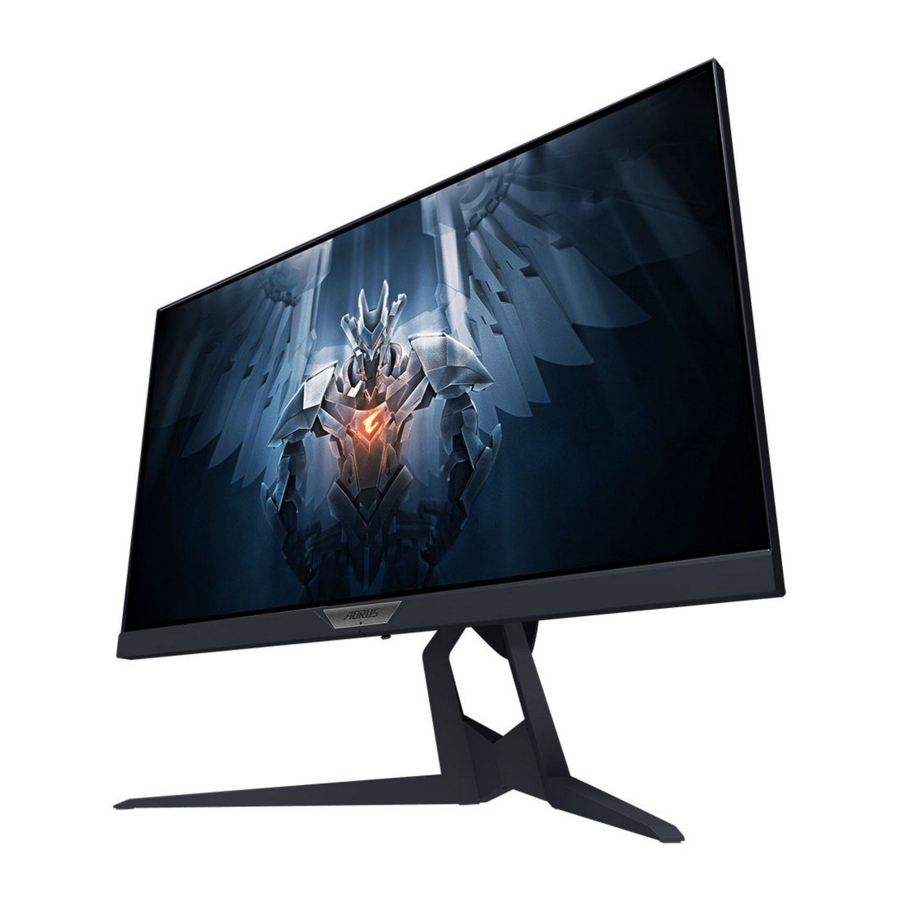

Download GIGABYTE AORUS FI25F - Handleiding gamingmonitor
