GIGABYTE G27QC A - Handleiding gamingmonitor

INLEIDING

Uitpakken

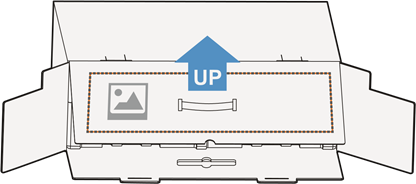

1. Open de bovenste klep van de verpakkingsdoos. Bekijk vervolgens de uitpakinstructie op de binnenkant van de klep. Zorg ervoor dat de doos in de juiste richting staat en leg de doos voorzichtig op een stabiele ondergrond.

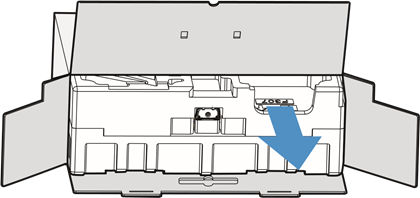

2. Open de binnenklep. Pak de EPS-schuimconstructie (via de openingen) vast om deze uit de doos te trekken.

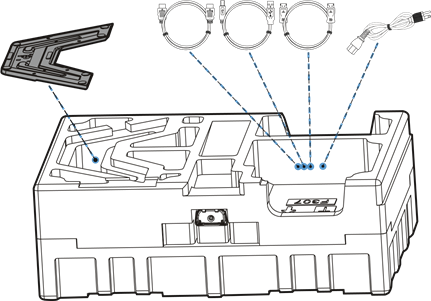

3. Verwijder de items uit het bovenste EPS-schuim.

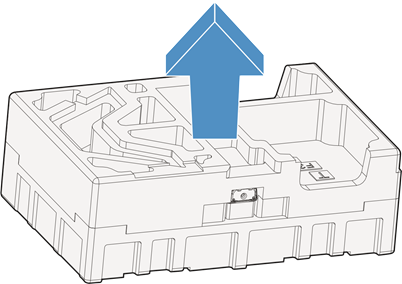

4. Verwijder het bovenste EPS-schuim. Vervolgens kunt u de voet uit het onderste EPS-schuim verwijderen.

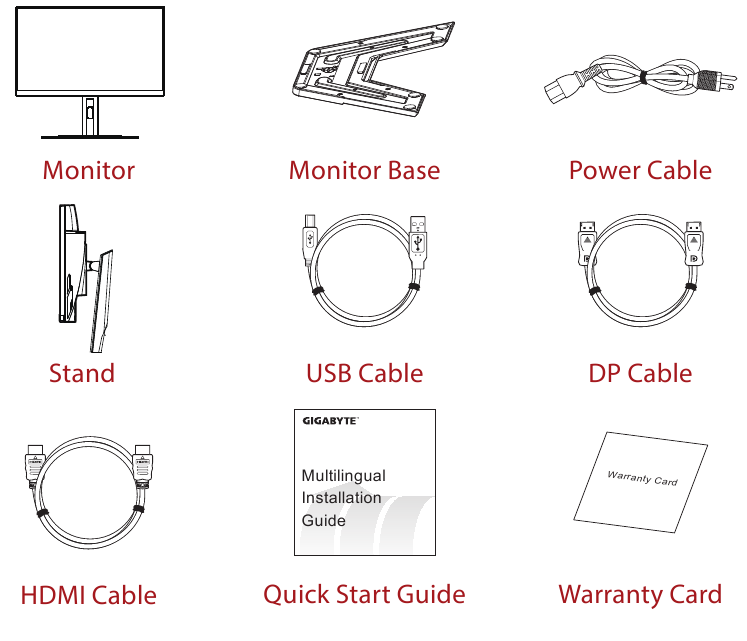

Inhoud van de verpakking

De volgende items worden meegeleverd met uw verpakkingsdoos. Als er iets ontbreekt, neem dan contact op met uw plaatselijke dealer.

Let op: Bewaar de verpakkingsdoos en het verpakkingsmateriaal voor toekomstig transport van de monitor.

Productoverzicht

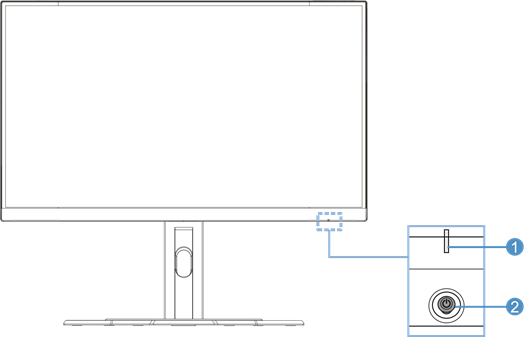

Vooraanzicht

1. Power-led
2. Bedieningsknop

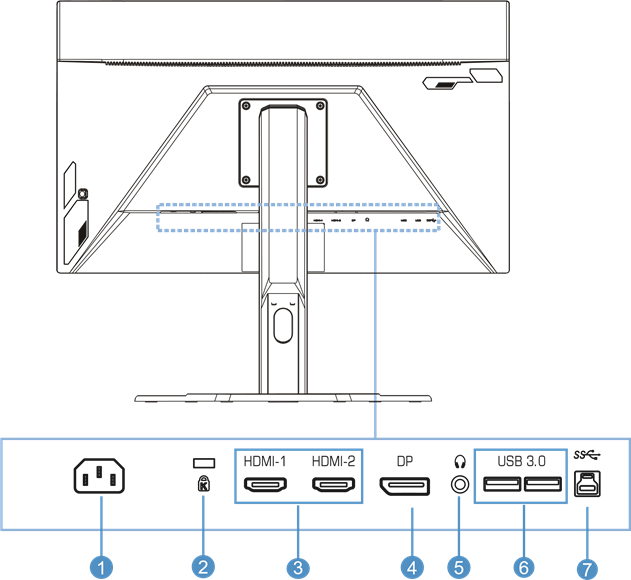

Achteraanzicht

1. AC IN-aansluiting
2. Kensington-slot
3. HDMI-poorten (x2)
4. DisplayPort

5. Hoofdtelefoonaansluiting
6. USB 3.0-poorten (x2)
7. USB upstream-poort

AAN DE SLAG

De voet installeren

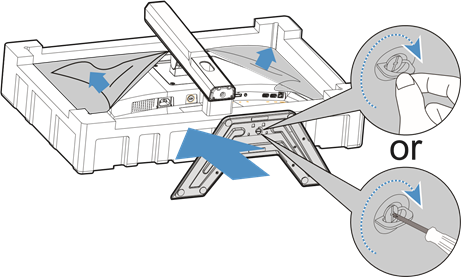

1. Lijn de voet uit met de stand-off onder de voet. Bevestig vervolgens de voet op de standaard. Draai de schroef vast om de monitorvoet vast te zetten.
   Let op: U kunt een munt of een kleine platte schroevendraaier gebruiken om de schroef vast te draaien.

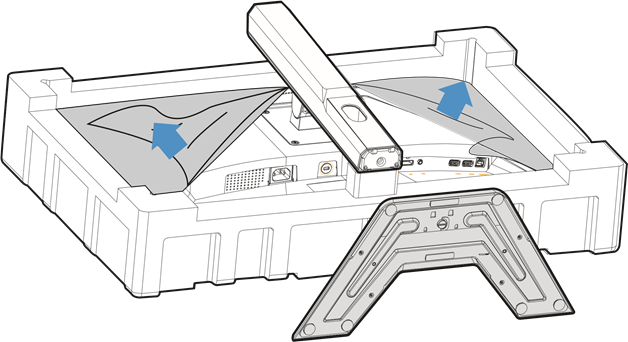

2. Til de gemonteerde voet omhoog en plaats deze op een tafel. Laat vervolgens de voetplaat zakken, zodat de veiligheidsplaat automatisch uit de sleuf komt.

3. Plaats de monitor op het verpakkingskussen of een plat oppervlak, met het scherm naar beneden gericht. Scheur de EPE-zak open en installeer de voet aan de achterkant van de monitor. Vervolgens kunt u de monitor uit het onderste EPS-schuim halen door de voetarm vast te houden. Til de monitor voorzichtig op. Plaats hem rechtop op een tafel.


De monitor optillen

Haal de monitor uit de doos door de voetarm vast te houden. Til de monitor voorzichtig op, draai hem om en plaats hem rechtop op de voet op een vlakke, egale ondergrond. Verwijder de schuimfolie van de monitor.

Let op: Overweeg om de doos en de verpakking op te slaan voor toekomstig gebruik wanneer u de monitor moet vervoeren. De passende schuimverpakking is ideaal om de monitor tijdens het transport te beschermen.

De kijkhoek aanpassen

Let op: Houd de monitorvoet vast, zodat het scherm niet omvalt wanneer u de aanpassing maakt.

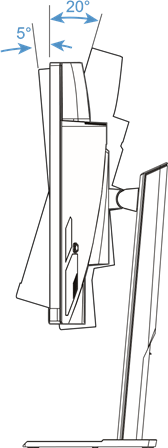

De hellingshoek aanpassen
Kantel het scherm naar voren of naar achteren tot de gewenste kijkhoek (-5˚ tot 20˚).

De schermoriëntatie wijzigen

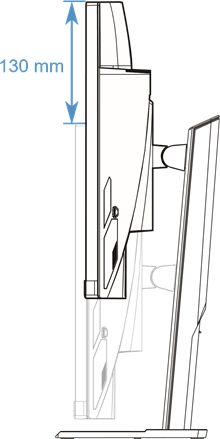

Zet het scherm in de hoogste stand (130 mm).

Let op: Voordat u de hoogte aanpast, moet u ervoor zorgen dat u de veiligheidsplaat van de voet hebt verwijderd.

Een wandmontagebeugel installeren (optioneel)

Gebruik alleen de 100 x 100 mm wandmontagekit die door de fabrikant wordt aanbevolen.

1. Plaats de monitor op een plat oppervlak, met het scherm naar beneden gericht.
   Let op: We raden u aan het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

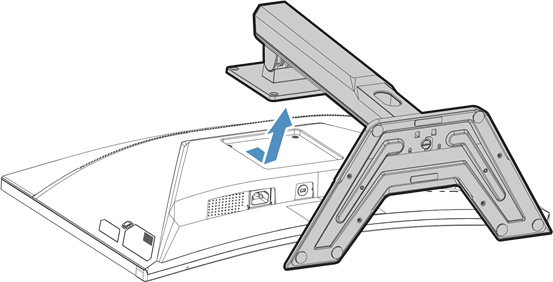

2. Duw de vergrendelclips naar binnen om de voet van de monitor los te maken.

3. Trek de voet iets omlaag om de haken los te maken. Verwijder vervolgens de voet.

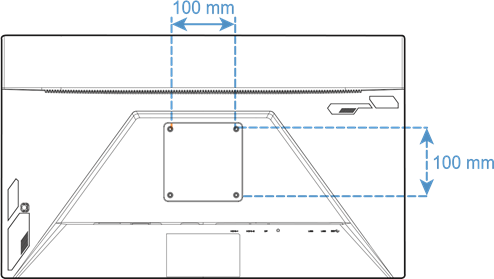

4. Bevestig de montagebeugel aan de montagegaten aan de achterkant van de monitor. Gebruik vervolgens de schroeven om de beugel vast te zetten.
   Let op: Raadpleeg de installatiehandleiding die in de wandmontagebeugelkit is opgenomen om de monitor aan de muur te bevestigen.

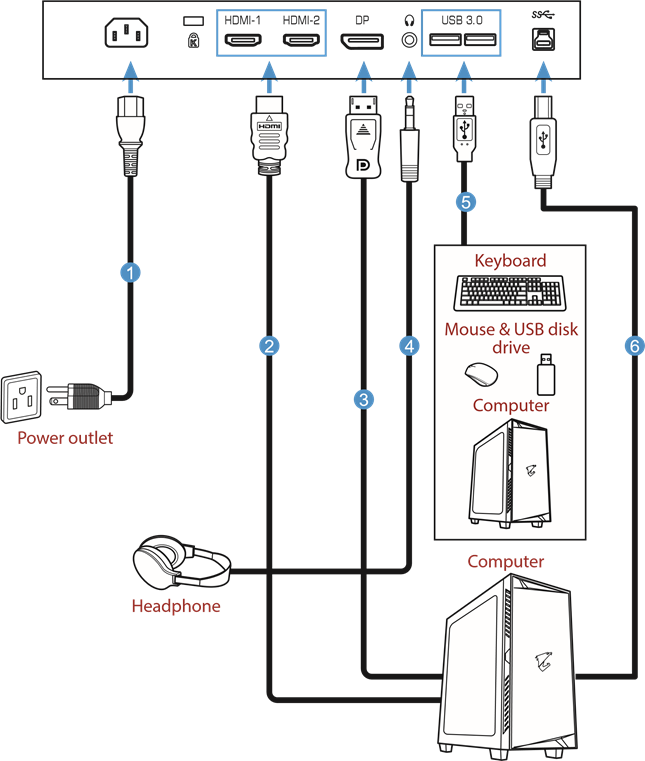

Aansluitingen maken

1. Stroomkabel
2. HDMI-kabel
3. DisplayPort-kabel
4. Hoofdtelefoonkabel

5. USB-kabel
6. USB-kabel (A-male naar B-male)

HET APPARAAT GEBRUIKEN

De stroom in-/uitschakelen

Zorg ervoor dat de aan/uit-schakelaar naast de AC-stroomingang is ingeschakeld (ON).

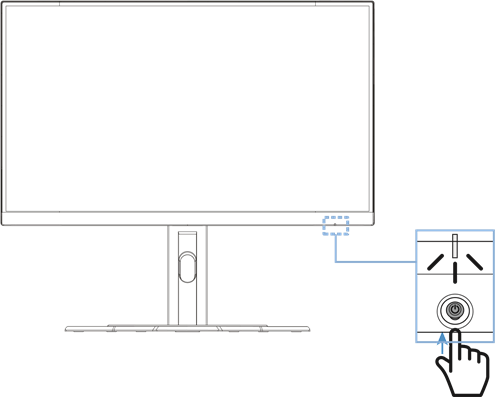

Inschakelen

1. Sluit het ene uiteinde van de stroomkabel aan op de AC IN-aansluiting aan de achterkant van de monitor.
2. Sluit het andere uiteinde van de stroomkabel aan op een stopcontact.
3. Druk op de Control (Bediening)-knop om de monitor in te schakelen. De power-led licht wit op en geeft aan dat de monitor klaar is voor gebruik.

Uitschakelen
Houd de Control (Bediening)-knop 2 seconden ingedrukt om de monitor uit te schakelen.
Let op: Wanneer het Main (Hoofd)-menu op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control (Bediening)-knop omlaag te bewegen .

Aanbevelingen voor gebruikerscomfort

Hieronder volgen enkele tips voor comfortabel kijken naar uw monitor:

• De optimale kijkafstand voor monitoren varieert van ongeveer 510 mm tot 760 mm (20" tot 30").
• Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder ooghoogte bevindt wanneer u comfortabel zit.
• Zorg voor voldoende verlichting voor het type werk dat u uitvoert.
• Neem regelmatig en frequent pauzes (minstens 10 minuten) om het half uur.
• Zorg ervoor dat u tijdens de pauzes regelmatig van uw monitorscherm wegkijkt en u minstens 20 seconden op een object in de verte concentreert.
• Oogoefeningen kunnen helpen om de belasting van de ogen te verminderen. Herhaal deze oefeningen regelmatig:

1. kijk omhoog en omlaag
2. rol uw oog langzaam
3. beweeg uw ogen diagonaal.

De invoerbron selecteren

1. Beweeg de Control (Bediening)-knop naar rechts () om het Input (Invoer)-menu te openen.
2. Beweeg de Control (Bediening)-knop naar het midden () om de gewenste invoerbron te selecteren. Druk vervolgens op de Control (Bediening)-knop om te bevestigen.

WERKING

Snelmenu

Sneltoets
Standaard is de Control-knop toegewezen aan een specifieke functie.
Opmerking: Raadpleeg de sectie "Snel wisselen" om de vooraf ingestelde sneltoetsfunctie te wijzigen.
Om toegang te krijgen tot de sneltoetsfunctie, doet u het volgende:

• Verplaats de Control-knop omhoog om het Black Equalizer-menu te openen. Verplaats de Control-knop omhoog/omlaag ( ) om de instelling aan te passen en druk op de Control-knop om te bevestigen.



• Verplaats de Control-knop omlaag om het Picture Mode-menu te openen. Verplaats de Control-knop naar het midden ( ) om de gewenste optie te selecteren en druk op de Control-knop om te bevestigen.



• Verplaats de Control-knop naar links ( ) om het Volume-menu te openen. Verplaats de Control-knop omhoog/omlaag ( ) om het hoofdtelefoonvolume aan te passen en druk op de Control-knop om te bevestigen.


• Verplaats de Control-knop naar rechts () om het Input-menu te openen. Raadpleeg de sectie "De ingangsbron selecteren".
  Opmerking: Om het menu te sluiten, verplaatst u de Control-knop naar links ( ).

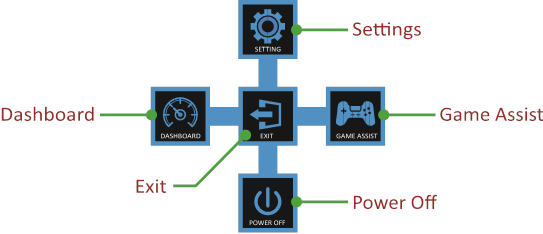

Functietoetsgids

• Druk op de Control-knop om het hoofdmenu weer te geven.


Gebruik vervolgens de Control-knop om de gewenste functie te selecteren en de gerelateerde instellingen te configureren.

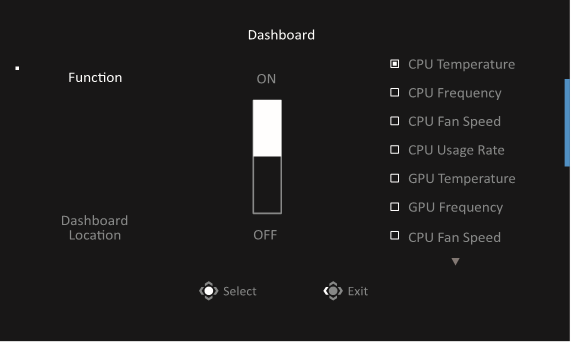

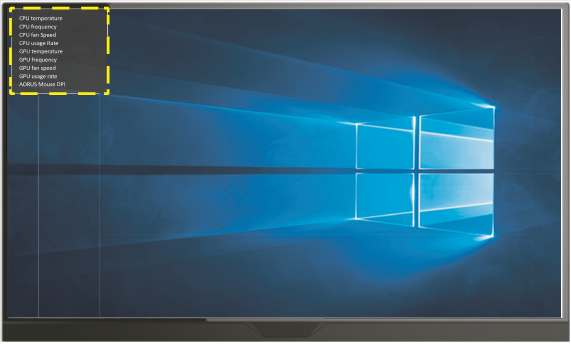

Dashboard
Wanneer het Main-menu op het scherm verschijnt, verplaatst u de Control-knop naar links ( ) om het Dashboard-menu te openen.

• Function: Schakel de functie in/uit. Indien ingeschakeld, kunt u de gewenste optie(s) selecteren die op het scherm moeten worden weergegeven.
• Dashboard Location: Specificeer de locatie van de Dashboard-informatie die op het scherm moet worden weergegeven.

Zodra de Dashboard-configuratie is voltooid, worden de systeemgegevens via de USB-poort naar de SOC overgebracht en wordt de waarde van de geselecteerde functie(s) op het scherm weergegeven.

Opmerking: Zorg ervoor dat de USB-kabel correct is aangesloten op de USB-upstream-poort van de monitor en de USB-poort van uw computer.
Opmerking: "OSD Sidekick"-software-installatie en -uitvoering vereist.

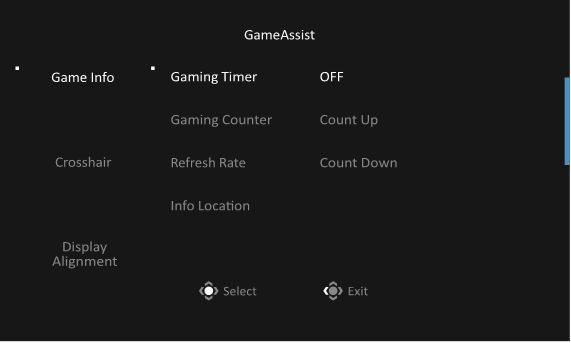

Game Assist

• Wanneer het Main-menu op het scherm verschijnt, verplaatst u de Control-knop naar rechts () om het Game Assist-menu te openen.

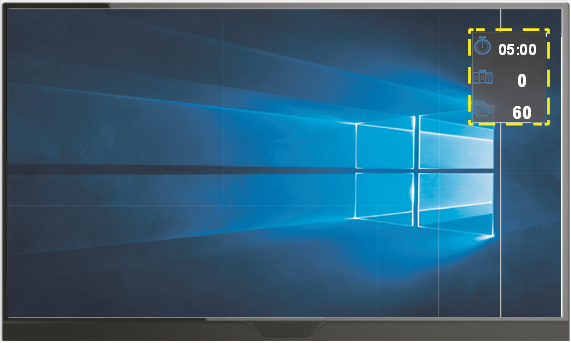

• Game INFO: Configureer de FPS (First Person Shooting) game gerelateerde instellingen.
  √ Selecteer Gaming Timer om de afteltimermodus te selecteren. Om deze functie uit te schakelen, stelt u de instelling in op OFF (UIT).
  √ Selecteer Gaming Counter of Refresh Rate om de gamingteller of real-time vernieuwingsfrequentie-instelling in/uit te schakelen.
  √ Selecteer Info Location om de locatie van de informatie te specificeren die op het scherm moet worden weergegeven.

• Crosshair: Selecteer het gewenste dradenkruistype dat past bij uw gaming-omgeving. Het maakt richten veel gemakkelijker.
• Display Alignment: Wanneer de functie is ingeschakeld, worden de uitlijningslijnen aan de vier zijden van het scherm weergegeven, waardoor u een handig hulpmiddel hebt om meerdere monitoren perfect uit te lijnen.

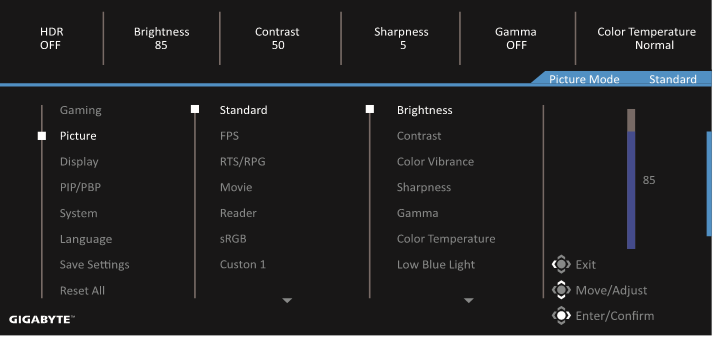

Apparaatinstellingen configureren

Wanneer het menu Main op het scherm verschijnt, beweegt u de Control-knop omhoog () om het menu Settings (Instellingen) te openen.

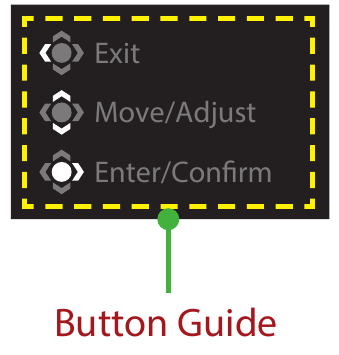

Opmerking: Gebruik de Control-knop om door het menu te navigeren en aanpassingen te maken.

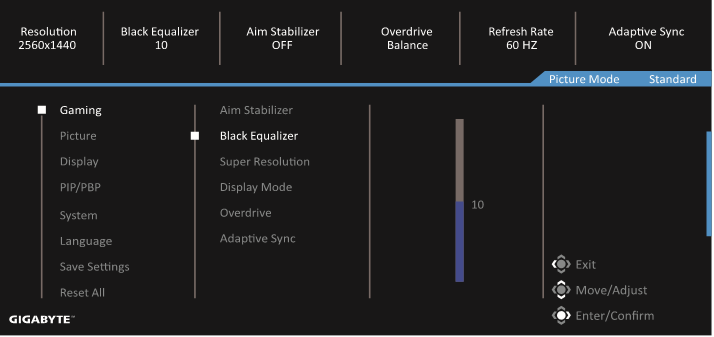

Gaming
Configureer de game-gerelateerde instellingen.

Configureer de afbeeldingsgerelateerde instellingen.

Opmerking: Beeldmodus "Standard", Low blue light "Level 10" is de geoptimaliseerde instelling in overeenstemming met TUV Low Blue Light Certification".

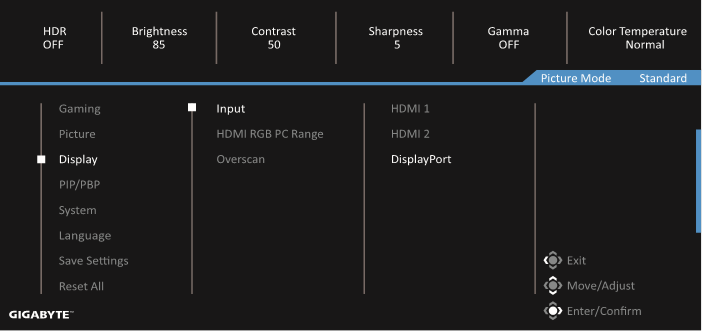

Display
Configureer de beeldscherm gerelateerde instellingen.

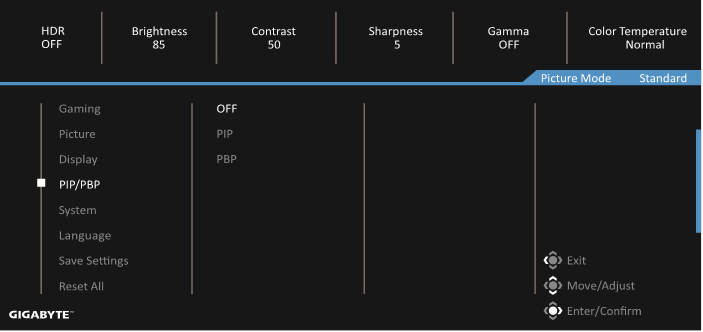

PIP/PBP
Configureer de multi-picture gerelateerde instellingen.

System
Configureer de systeem gerelateerde instellingen.

Item	Omschrijving
Audio	Configureer de hoofdtelefooninstellingen. Volume: Pas het volume aan. Mute: Schakel de mute-functie in/uit.
OSD Settings	Configureer de instellingen die betrekking hebben op het on-screen display (OSD) menu. Display Time: Stel in hoe lang het OSD-menu op het scherm blijft staan. OSD Transparency: Pas de transparantie van het OSD-menu aan. OSD Lock: Wanneer deze functie is ingeschakeld, is geen OSD-aanpassing toegestaan. Opmerking: Om de OSD-vergrendelingsfunctie uit te schakelen, drukt u op de Control-toets. Wanneer het bericht op het scherm verschijnt, selecteert u Yes om te bevestigen.
Quick Switch	Wijs de functie van de sneltoetsen toe. Beschikbare opties: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness en Picture Mode. De standaardinstelling van de sneltoetsen is als volgt: Omhoog (): Black Equalizer Omlaag : Picture Mode Rechts (): Input Links (): Volume
Other Settings	Resolution Notice: Wanneer deze functie is ingeschakeld, verschijnt het huidige resolutiebericht op het scherm wanneer de monitor overschakelt naar een andere invoerbron. Input Auto Switch: Wanneer deze functie is ingeschakeld, schakelt het automatisch over naar een beschikbare invoerbron. Auto Power Off: Wanneer deze functie is ingeschakeld, wordt de monitor automatisch uitgeschakeld na een bepaalde tijd. DisplayPort Ver.: Stel de DisplayPort-versie in op 1.1, 1.2, 1.2+HDR Opmerking: Zorg ervoor dat u deze optie configureert op basis van de DisplayPort-versie die door uw grafische kaart wordt ondersteund.

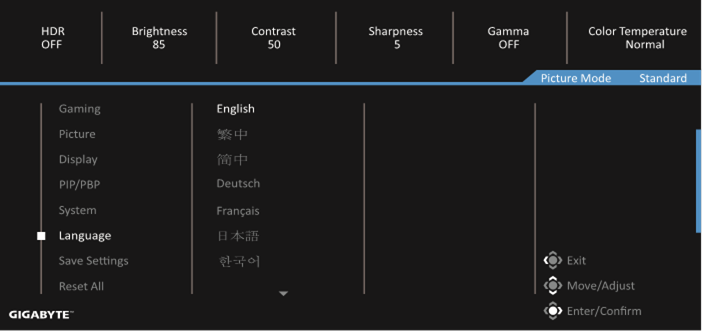

Language

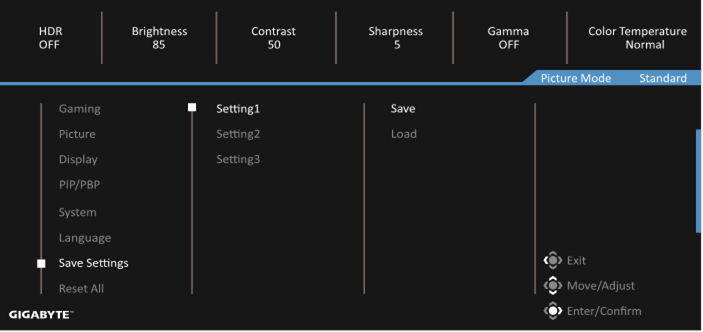

Save Settings
Sla alle gegevens op.

Reset All
Herstel de fabrieksinstellingen van de monitor.

Specificaties

Let op: Specificaties kunnen zonder kennisgeving worden gewijzigd.

Ondersteunde Timing Lijst

Probleemoplossing

Let op: Als het probleem aanhoudt, neem dan contact op met onze klantenservice voor verdere hulp.

Basisverzorging

Als het scherm vuil wordt, doet u het volgende om het scherm schoon te maken:

• Veeg het scherm af met een zachte, pluisvrije doek om eventueel achtergebleven stof te verwijderen.
• Spuit of breng de reinigingsvloeistof aan op een zachte doek. Veeg het scherm vervolgens voorzichtig af met de vochtige doek.

Let op:

• Zorg ervoor dat de doek vochtig is, maar niet nat.
• Vermijd overmatige druk op het scherm bij het afvegen.
• Zure of schurende reinigers kunnen het scherm beschadigen.

Opmerkingen over USB-opladen

De volgende apparaten zijn niet compatibel met BC 1.2 van de CDP-modus. Wanneer de hub is aangesloten op een pc, kunnen deze apparaten niet worden opgeladen met de USB-kabel.

GIGABYTE Service-informatie
Meer service-informatie vindt u op de officiële website van GIGABYTE:

https://www.gigabyte.com/

VEILIGHEIDSINFORMATIE

Veiligheidsmaatregelen
Lees de volgende Veiligheidsmaatregelen door voordat u de monitor gebruikt.

• Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
• Bewaar de plastic verpakking van het product op een plaats die niet bereikbaar is voor kinderen.
• Voordat u de monitor op het stopcontact aansluit, moet u ervoor zorgen dat de spanningswaarde van de stroomkabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
• De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
• Raak de stekker niet aan met natte handen, anders kan dit gemakkelijk een elektrische schok veroorzaken.
• Plaats de monitor op een stabiele en goed geventileerde plaats.
• Plaats de monitor niet in de buurt van warmtebronnen zoals elektrische radiatoren of direct zonlicht.
• De gaten of openingen op de monitor zijn bedoeld voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
• Gebruik de monitor niet in de buurt van water, dranken of alle soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
• Zorg ervoor dat u de monitor loskoppelt van het stopcontact voordat u deze schoonmaakt.
• Omdat het schermoppervlak gemakkelijk kan worden bekrast, moet u vermijden het oppervlak aan te raken met harde of scherpe voorwerpen.
• Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm af te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spuit de reiniger echter nooit rechtstreeks op het scherm.
• Koppel de stroomkabel los als de monitor gedurende langere tijd niet wordt gebruikt.
• Probeer de monitor niet zelf te demonteren of te repareren.

Copyright
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden.
De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.
