GIGABYTE G27FC A - Handleiding gamingmonitor

Inhoud

1 INLEIDING
2 AAN DE SLAG
3 HET APPARAAT GEBRUIKEN
4 WERKINGEN
5 Specificaties
6 Ondersteunde Timinglijst
7 Probleemoplossing
8 Basisverzorging
9 Opmerkingen over USB-opladen
10 VEILIGHEIDSINFORMATIE
11 GIGABYTE Service Informatie
12 Auteursrecht
13 Disclaimer
14 Referenties
15 Download handleiding
16 In andere talen

INLEIDING

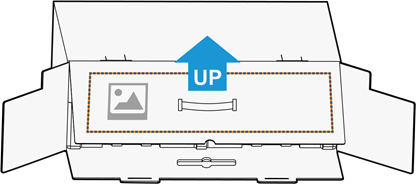

Uitpakken

Open de bovenklep van de verpakkingsdoos. Bekijk vervolgens de uitpakinstructie die op de binnenklep is bevestigd. Zorg ervoor dat de doos in de juiste richting staat en leg de doos voorzichtig op een stabiele ondergrond.

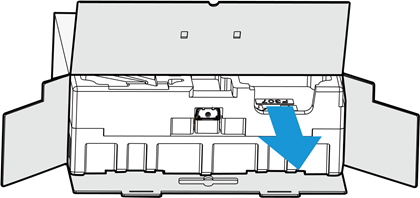

Open de binnenklep. Pak de EPS-schuimconstructie (via de openingen) vast om deze uit de doos te trekken.

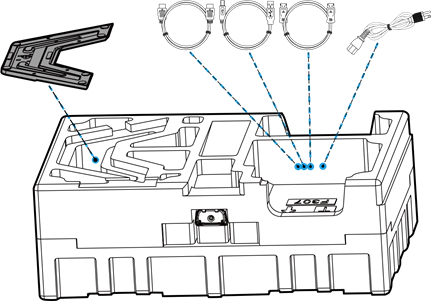

Verwijder de items uit het bovenste EPS-schuim.

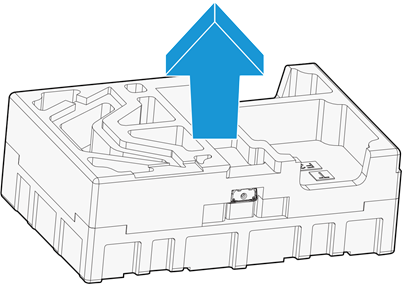

Verwijder het bovenste EPS-schuim. Vervolgens kunt u de standaard van het onderste EPS-schuim verwijderen.

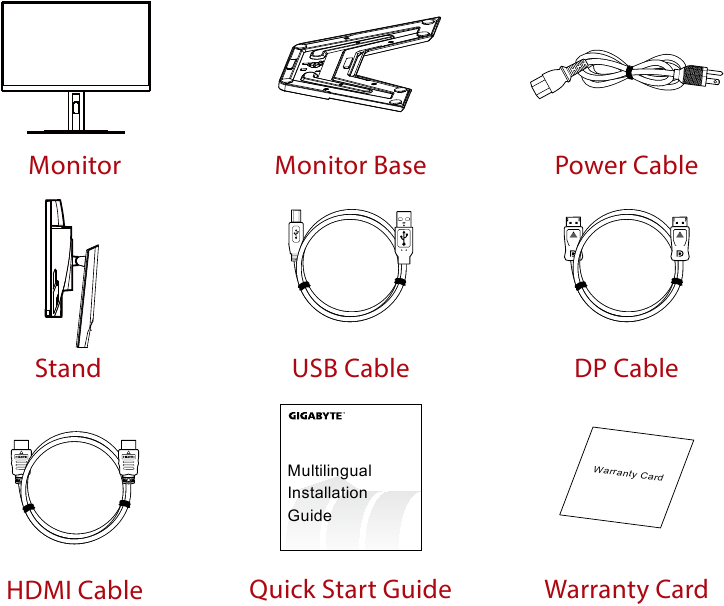

Inhoud van de verpakking

De volgende items worden meegeleverd in uw verpakkingsdoos. Als er iets ontbreekt, neem dan contact op met uw lokale dealer.

Opmerking: Bewaar de verpakkingsdoos en het verpakkingsmateriaal voor toekomstig transport van de monitor.

Productoverzicht

Vooraanzicht

Power-led
Bedieningsknop

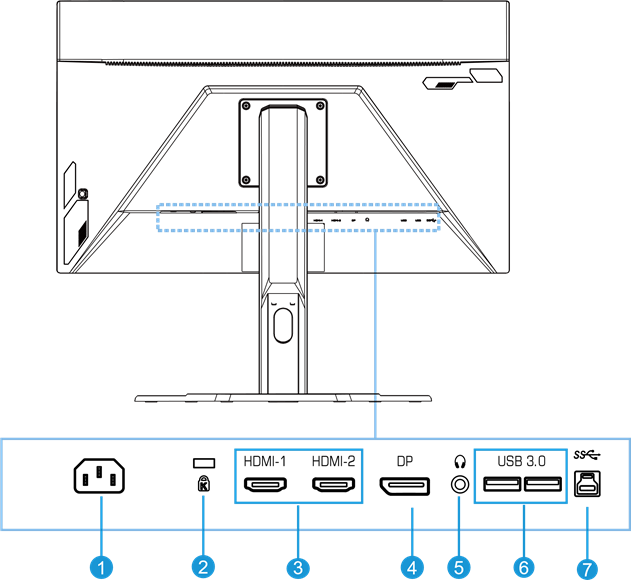

Achteraanzicht

AC IN-aansluiting
Kensington-slot
HDMI-poorten (x2)
DisplayPort
Koptelefoonaansluiting
USB 3.0-poorten (x2)
USB-upstream poort

AAN DE SLAG

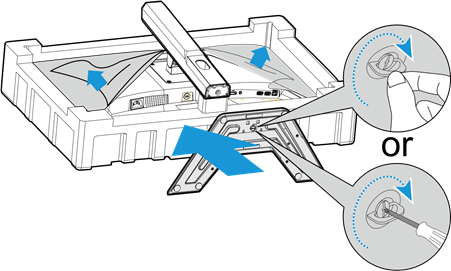

De voet van de standaard installeren

Lijn de voet van de standaard uit met de standaard onder de standaard. Bevestig vervolgens de voet aan de standaard. Draai de schroef vast om de monitorvoet op zijn plaats te bevestigen.

Opmerking: U kunt een munt of een kleine platte schroevendraaier gebruiken om de schroef vast te draaien.

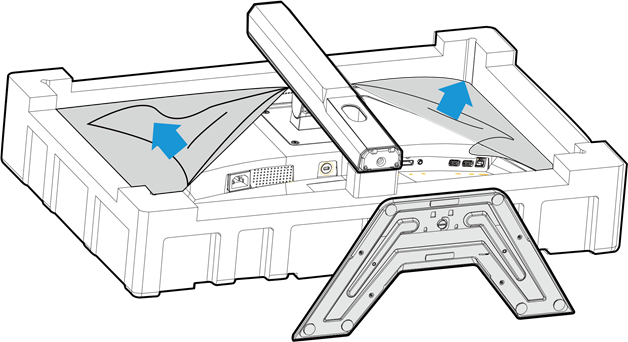

Til de gemonteerde standaard en voet op tot een rechtopstaande positie en plaats deze op een tafel. Laat vervolgens de standaardplaat zakken, zodat de veiligheidsplaat automatisch uit de sleuf komt.
Plaats de monitor op het verpakkingskussen of een plat oppervlak, met het scherm naar beneden gericht. Scheur de EPE-zak open en installeer de standaard aan de achterkant van de monitor. Vervolgens kunt u de monitor uit het onderste EPS-schuim halen door de standaardarm vast te houden. Til de monitor voorzichtig op. Plaats hem rechtop op een tafel.

De monitor optillen

Haal de monitor uit de doos door de standaardarm vast te houden. Til de monitor voorzichtig op, draai hem om en plaats hem rechtop op zijn standaard op een vlakke, egale ondergrond. Verwijder de schuimfolie van de monitor.

Opmerking: Overweeg om de doos en verpakking op te slaan voor toekomstig gebruik wanneer u de monitor mogelijk moet vervoeren. De passende schuimverpakking is ideaal om de monitor te beschermen tijdens transport.

De kijkhoek aanpassen

Opmerking: Houd de monitorvoet vast, zodat het scherm niet omvalt wanneer u de aanpassing maakt.

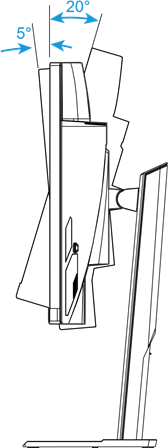

De hellingshoek aanpassen

Kantel het scherm naar voren of naar achteren tot de gewenste kijkhoek (-5˚ tot 20˚).

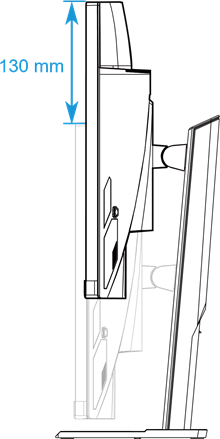

De schermoriëntatie wijzigen

Zet het scherm in de hoogste stand (130 mm).

Opmerking: Voordat u de hoogte aanpast, moet u ervoor zorgen dat u de veiligheidsplaat van de standaard hebt verwijderd.

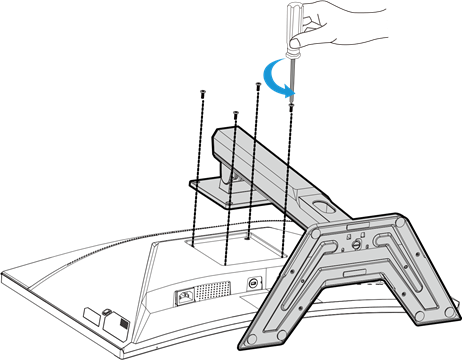

Een wandmontagebeugel installeren (optioneel)

Gebruik alleen de 100 x 100 mm wandmontagekit die door de fabrikant wordt aanbevolen.

Plaats de monitor op een plat oppervlak, met het scherm naar beneden gericht.
Opmerking: We raden aan om het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

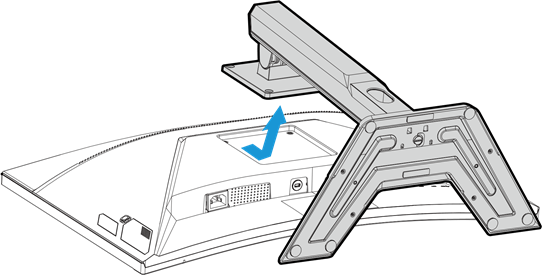

Duw de vergrendelingsclips naar binnen om de standaard van de monitor los te maken.
Trek de standaard iets omlaag om de haken los te maken. Verwijder vervolgens de standaard.

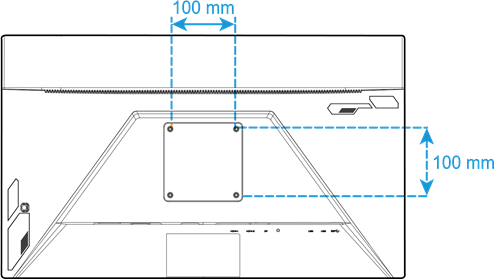

Bevestig de montagebeugel aan de montagegaten aan de achterkant van de monitor. Gebruik vervolgens de schroeven om de beugel op zijn plaats te bevestigen.

Opmerking: Raadpleeg de installatiehandleiding die is meegeleverd in de wandmontagebeugelkit om de monitor aan de muur te bevestigen.

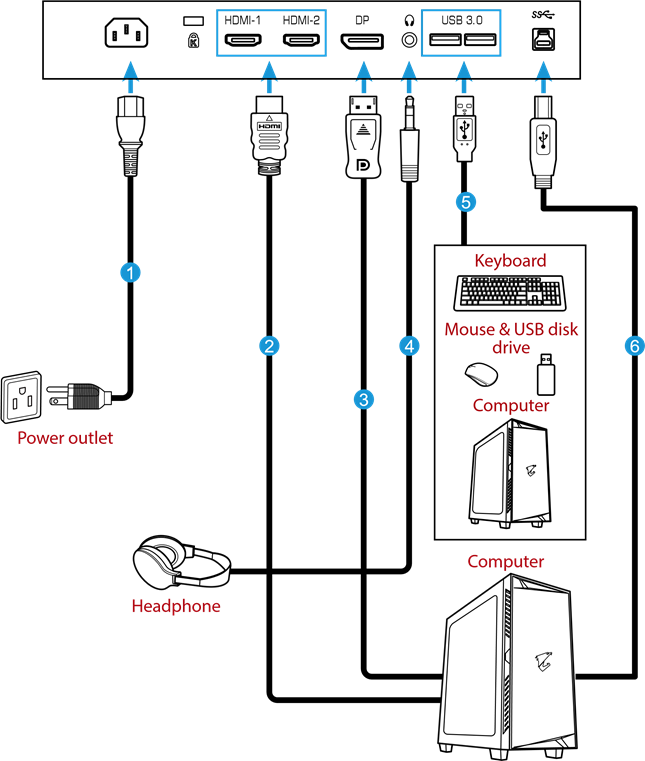

Verbindingen maken

Stroomkabel
HDMI-kabel
DisplayPort-kabel
Koptelefoonkabel
USB-kabel
USB-kabel (A-Male naar B-Male)

HET APPARAAT GEBRUIKEN

De stroom in-/uitschakelen

Zorg ervoor dat de aan/uit-schakelaar naast de AC-stroomingang is ingeschakeld op ON.

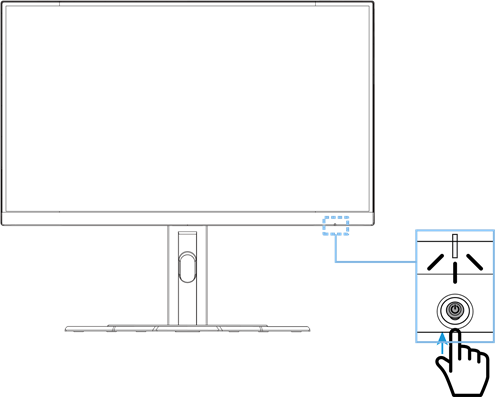

Inschakelen

Sluit het ene uiteinde van de stroomkabel aan op de AC IN-aansluiting aan de achterkant van de monitor.
Sluit het andere uiteinde van de stroomkabel aan op een stopcontact.
Druk op de Control-knop om de monitor in te schakelen. De Power-led brandt wit, wat aangeeft dat de monitor klaar is voor gebruik.

Uitschakelen

Houd de Control-knop 2 seconden ingedrukt om de monitor uit te schakelen.

Opmerking: Wanneer het Main-menu op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control-knop omlaag te bewegen ().

Aanbevelingen voor gebruikscomfort

Hieronder volgen enkele tips voor comfortabel kijken naar uw monitor:

Optimale kijkafstanden voor monitoren variëren van ongeveer 510 mm tot 760 mm (20" tot 30").
Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder ooghoogte bevindt wanneer u comfortabel zit.
Gebruik voldoende verlichting voor het type werk dat u uitvoert.
Neem regelmatig en frequent pauzes (minstens 10 minuten) om het half uur.
Zorg ervoor dat u tijdens de pauzes regelmatig van uw monitorscherm afkijkt en u minstens 20 seconden op een object in de verte concentreert.
Oogoefeningen kunnen helpen de ogen te ontlasten. Herhaal deze oefeningen regelmatig:

kijk op en neer
rol langzaam met uw oog
beweeg uw ogen diagonaal.

De invoerbron selecteren

Beweeg de Control-knop naar rechts ( ) om het menu Input te openen.
Beweeg de Control-knop in het midden () om de gewenste invoerbron te selecteren. Druk vervolgens op de Control-knop om te bevestigen.

WERKINGEN

Sneltoets

Standaard is aan de Control-knop een specifieke functie toegewezen.

Opmerking: raadpleeg het gedeelte 'Snel schakelen' om de vooraf ingestelde sneltoetsfunctie te wijzigen.

Volg deze stappen om toegang te krijgen tot de sneltoetsfunctie:

Beweeg de Control-knop omhoog () om het menu Black Equalizer te openen.
Beweeg de Control-knop omhoog/omlaag () om de instelling aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop omlaag ( ) om het menu Picture Mode te openen.
Beweeg de Control-knop naar het midden () om de gewenste optie te selecteren en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop naar links () om het menu Volume te openen.
Beweeg de Control-knop omhoog/omlaag () om het volume van de hoofdtelefoon aan te passen en druk op de Control-knop om te bevestigen.
Beweeg de Control-knop naar rechts () om het menu Input te openen. Raadpleeg het gedeelte 'De invoerbron selecteren'.

Opmerking: om het menu te sluiten, beweegt u de Control-knop naar links ().

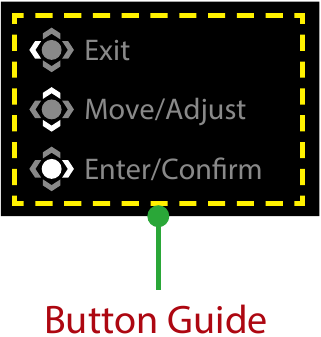

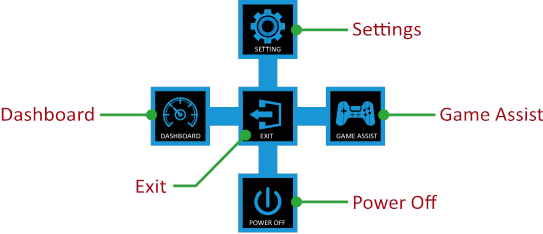

Functietoetsgids

Druk op de Control-knop om het hoofdmenu weer te geven.

Gebruik vervolgens de Control-knop om de gewenste functie te selecteren en de gerelateerde instellingen te configureren.

Dashboard

Wanneer het menu Main op het scherm verschijnt, beweegt u de Control-knop naar links () om het menu Dashboard te openen.

Function: schakel de functie in/uit. Indien ingeschakeld, kunt u de gewenste optie(s) selecteren die op het scherm moeten worden weergegeven.
Dashboard Location: specificeer de locatie van de Dashboard-informatie die op het scherm moet worden weergegeven.

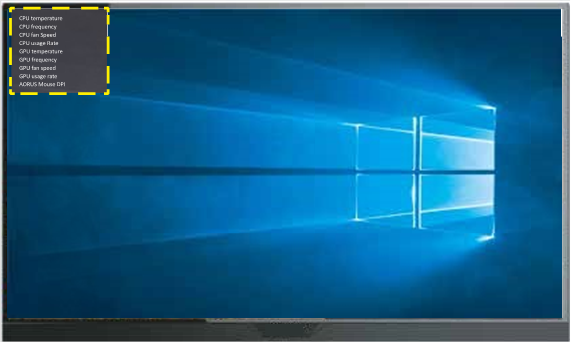

Zodra de Dashboard-configuratie is voltooid, worden de systeemgegevens via de USB-poort naar de SOC overgebracht en wordt de waarde van de geselecteerde functie(s) op het scherm weergegeven.

Opmerking: zorg ervoor dat de USB-kabel correct is aangesloten op de USB-upstream-poort van de monitor en de USB-poort van uw computer.

Opmerking: "OSD Sidekick"-software installatie en uitvoering vereist.

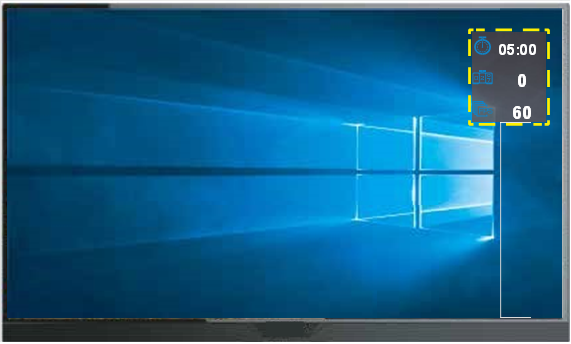

Game Assist

Wanneer het menu Main op het scherm verschijnt, beweegt u de Control-knop naar rechts () om het menu Game Assist te openen.
Game INFO: configureer de FPS-gerelateerde (First Person Shooting) game-instellingen.
- Selecteer Gaming Timer om de afteltimermodus te selecteren. Om deze functie uit te schakelen, zet u de instelling op OFF.
- Selecteer Gaming Counter of Refresh Rate om de gaming teller of real-time refresh rate instelling in/uit te schakelen.
- Selecteer Info Location om de locatie van de informatie die op het scherm moet worden weergegeven te specificeren.
Crosshair: selecteer het gewenste dradenkruistype dat past bij uw gaming omgeving. Het maakt richten veel gemakkelijker.
Display Alignment: wanneer de functie is ingeschakeld, worden de uitlijningslijnen aan de vier zijden van het scherm weergegeven, wat een handig hulpmiddel is om meerdere monitoren perfect uit te lijnen.

Apparaatinstellingen configureren

Wanneer het menu Main op het scherm verschijnt, beweegt u de Control-knop omhoog () om het menu Settings te openen.

Opmerking: Gebruik de Control-knop om door het menu te navigeren en aanpassingen te maken.

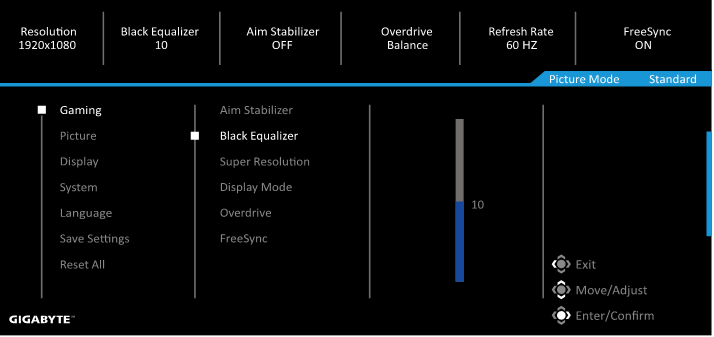

Gaming

Configureer de spelgerelateerde instellingen.

Item	Beschrijving
Aim Stabilizer	Wanneer deze functie is ingeschakeld, vermindert deze de bewegingsonscherpte in snelle spellen. Opmerking: Deze functie is niet beschikbaar onder de volgende omstandigheden: wanneer de frequentie-instelling lager is dan 100 Hz. wanneer de FreeSync-functie is geactiveerd.
Black Equalizer	Pas de helderheid van de zwarte gebieden aan.
Super Resolution	Verscherp de beelden met een lage resolutie.
Display Mode	Selecteer de beeldverhouding van het scherm. Full: Schaal de invoerimage om het scherm te vullen. Ideaal voor 16:9-beelden. Aspect: Geef de invoerimage weer zonder geometrische vertekening en vul zo veel mogelijk van het scherm. Opmerking: Deze optie is niet compatibel met de FreeSync- en PIP/ PBP-functies.
Overdrive	Verbeter de reactietijd van de lcd-monitor.
FreeSync	Wanneer deze functie is ingeschakeld, elimineert deze de schermvertraging en tearing tijdens het spelen van games.

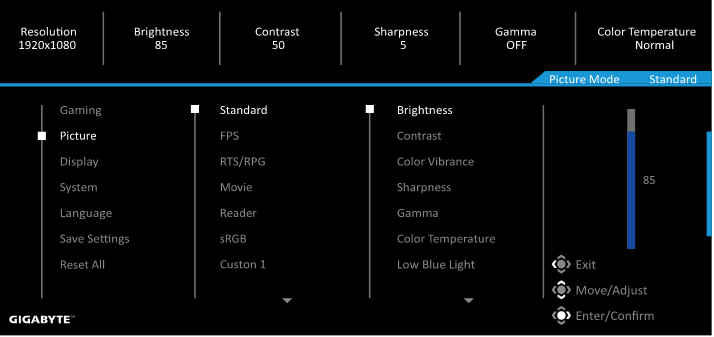

Beeld

Configureer de beeldgerelateerde instellingen.

Item	Beschrijving
Standard	Voor het bewerken van documenten of het bezoeken van websites.
FPS	Voor het spelen van FPS-games (First Person Shooting).
RTS/RPG	Voor het spelen van RTS-games (Real-Time Strategy) of RPG-games (Role-Playing Game).
Movie	Voor het bekijken van films.
Reader	Voor het bekijken van documenten.
sRGB	Voor het bekijken van foto's en afbeeldingen op de computer.
Custom 1	Aangepaste beeldmodusinstellingen.
Custom 2	Aangepaste beeldmodusinstellingen.
Custom 3	Aangepaste beeldmodusinstellingen.

Opmerking: De beeldmodus "Standard", Low blue light "Level 10" (Laag blauw licht "Niveau 10") is de geoptimaliseerde instelling in overeenstemming met de TUV Low Blue Light-certificering.

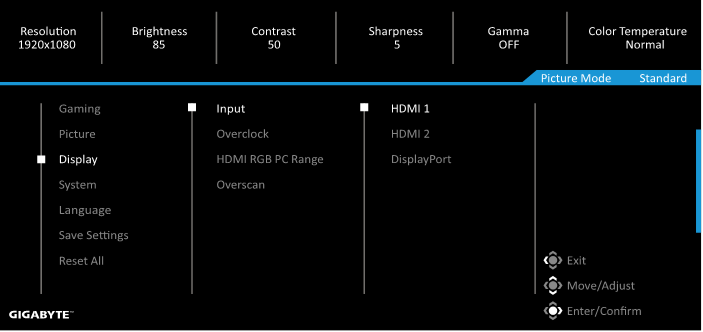

Display

Configureer de weergaveschermgerelateerde instellingen.

Item	Beschrijving
Input	Selecteer de invoerbron.
Overclock	Schakel de monitor in om een hogere vernieuwingsfrequentie toe te passen. Opmerking: Wanneer Overclocken is ingeschakeld, kan de monitor flikkeren of andere negatieve effecten vertonen die kunnen voortvloeien uit de totale configuratie van het systeem en mogelijk de paneelspecificaties van het scherm. Het is mogelijk om dergelijke effecten te verminderen door een lagere vernieuwingsfrequentie in te stellen.
HDMI RGB PC Range	Selecteer een geschikte RGB-bereikinstelling of laat de monitor deze automatisch detecteren. Opmerking: Deze optie is alleen beschikbaar voor HDMI-invoer.
Overscan	Wanneer deze functie is ingeschakeld, vergroot deze de invoerimage enigszins om de buitenste randen van de image te verbergen.

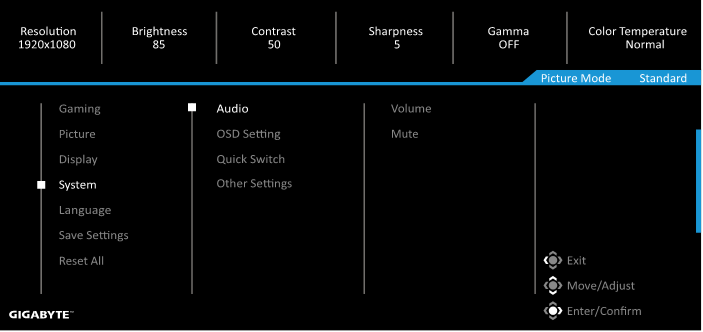

Systeem

Configureer de systeemgerelateerde instellingen.

Item	Beschrijving
Audio	Configureer de hoofdtelefooninstellingen. Volume: Pas het volumeniveau aan. Mute: Schakel de mute-functie in/uit.
OSD Settings	Configureer de instellingen voor het on-screen display (OSD)-menu. Display Time: Stel in hoe lang het OSD-menu op het scherm blijft. OSD Transparency: Pas de transparantie van het OSD-menu aan.
	OSD Lock: Wanneer deze functie is ingeschakeld, is er geen OSD-aanpassing toegestaan. Opmerking: Om de OSD-vergrendelingsfunctie uit te schakelen, drukt u op de Control-toets. Wanneer het bericht op het scherm verschijnt, selecteert u Yes (Ja) om te bevestigen.
Quick Switch	Wijs de functie van de sneltoetsen toe. Beschikbare opties: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness en Picture Mode. De standaardinstelling van de sneltoetsen is als volgt: Up (): Black Equalizer Down (): Picture Mode Right (): Input Left ( ): Volume
Other Settings	Resolution Notice: Wanneer deze functie is ingeschakeld, verschijnt het huidige resolutiebericht op het scherm wanneer de monitor naar een andere invoerbron schakelt. Input Auto Switch: Wanneer deze functie is ingeschakeld, schakelt deze automatisch over naar een beschikbare invoerbron. Auto Power Off: Wanneer deze functie is ingeschakeld, wordt de monitor na een bepaalde tijd automatisch uitgeschakeld.
	DisplayPort Ver.: Stel de DisplayPort-versie in op 1.1, 1.2 Opmerking: Zorg ervoor dat u deze optie configureert op basis van de DisplayPort-versie die door uw grafische kaart wordt ondersteund.

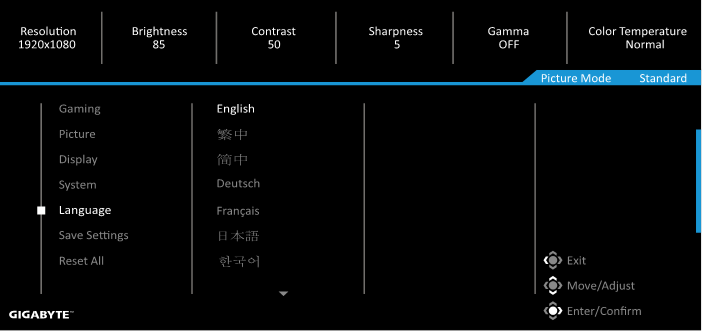

Taal

Item	Beschrijving
Language	Selecteer een beschikbare taal voor het OSD-menu.

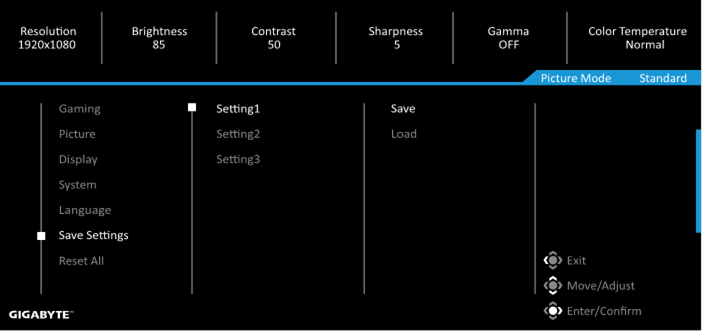

Instellingen opslaan

Sla alle gegevens op.

Item	Beschrijving
Setting1	Na selectie verschijnt het menu Opslaan en laden waar de speler uit kan kiezen.
Setting2	Na selectie verschijnt het menu Opslaan en laden waar de speler uit kan kiezen.
Setting3	Na selectie verschijnt het menu Opslaan en laden waar de speler uit kan kiezen.

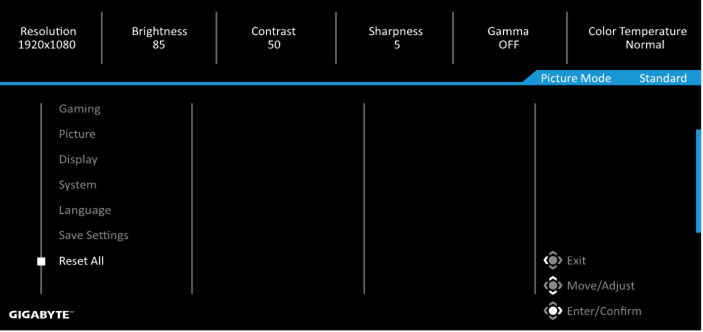

Alles resetten

Zet de monitor terug naar de fabrieksinstellingen.

Specificaties

Item	Specificaties
Paneelgrootte	27 inch
Beeldverhouding	16:9
Resolutie	1920 x 1080
Vernieuwingsfrequentie	165Hz
LED levensduur	30000 uur (min.)
Pixelgrootte	0.3114(H) x 0.3114(V)
Responstijd	1ms MPRT
Helderheid	250 nits (typ.) / 200 nits (min.)
Contrastverhouding	3000:1 (typ.)
Kleurdiepte	16.7M ( 8Bit)
Actief weergavegebied	597.888(H) x 336.312(V)
Kijkhoek	178°(H)/178°(V)
Frequentie	48~165Hz
Ingangs-/uitgangsterminals	2x HDMI 2.0 1x DP 1.2 1x hoofdtelefoon 2x USB 3.0 (downstream) met BC 1.2-oplaadmogelijkheid 5V/1.5A 1x USB upstream
Voeding	AC 100 ~ 240V bij 50/60Hz
Stroomverbruik	Aan: 55W (Max.) Stand-by: 0.3W Uit: 0.2W
Afmetingen (B x H x D)	610.3 x 531 x 203 mm (met standaard)
Gewicht	6.39 kg (netto)
Temperatuurbereik (werking)	0°C tot 40°C

Opmerking: Specificaties kunnen zonder kennisgeving worden gewijzigd.

Ondersteunde Timinglijst

Poort	FHD	Poort	FHD
HDMI	640x480@60Hz	DP	640x480@60Hz
	640x480@75Hz		640x480@75Hz
	720x480@60Hz		720x480@60Hz
	800x600@60Hz		800x600@60Hz
	800x600@75Hz		800x600@75Hz
	1024x768@60Hz		1024x768@60Hz
	1024x768@75Hz		1024x768@75Hz
	1280x720@60Hz		1280x720@60Hz
	1280x720@120Hz		1280x720@120Hz
	1280x720@144Hz		1280x720@144Hz
	1920x1080@60Hz		1920x1080@60Hz
	1920x1080@120Hz		1920x1080@120Hz
	1920x1080@144Hz		1920x1080@144Hz
			1920x1080@165Hz

Probleemoplossing

Probleem	Mogelijke oplossing(en)
Geen stroom	Zorg ervoor dat de voedingskabel correct is aangesloten op de stroombron en de monitor. Controleer de kabel en stekker om er zeker van te zijn dat ze niet kapot zijn. Zorg ervoor dat de monitor is ingeschakeld.
Er verschijnt geen beeld op het scherm	Zorg ervoor dat de monitor en de computer correct zijn aangesloten en dat beide apparaten zijn ingeschakeld. Zorg ervoor dat u de juiste ingangsbron hebt geselecteerd.
Het beeld vult niet het hele scherm	Probeer een andere Display Mode (beeldverhouding) instelling.
De kleuren zijn vervormd	Zorg ervoor dat de ingangssignaalkabel correct is aangesloten. Configureer de afbeeldingsgerelateerde instellingen. Raadpleeg het gedeelte "Afbeelding".
Geen geluid of het volume is laag	Zorg ervoor dat de hoofdtelefoonkabel correct is aangesloten. Pas het volumeniveau aan. Controleer de instelling Audio Source. Pas uw computergeluidsgerelateerde instellingen aan.

Opmerking: Neem contact op met onze klantenservice voor verdere assistentie als het probleem aanhoudt.

Basisverzorging

Als het scherm vuil wordt, doet u het volgende om het scherm schoon te maken:

Veeg het scherm af met uw zachte, pluisvrije doek om achtergebleven stof te verwijderen.
Spuit of breng de reinigingsvloeistof aan op een zachte doek. Veeg het scherm vervolgens voorzichtig af met de vochtige doek.

Opmerking:

Zorg ervoor dat de doek vochtig is, maar niet nat.
Vermijd overmatige druk op het scherm tijdens het afvegen.
Zure of schurende reinigers kunnen het scherm beschadigen.

Opmerkingen over USB-opladen

De volgende apparaten zijn niet compatibel met BC 1.2 van de CDP-modus. Wanneer de hub is aangesloten op een pc, kunnen deze apparaten niet worden opgeladen met behulp van de USB-kabel.

Leverancier	Apparaat	PID/VID
Apple	IPad	PID_129A/VID_05AC
Samsung	Galaxy Tab2 10.1	PID_6860/VID_04E8
Samsung	GALAXY TabPro	PID_6860/VID_04E8

VEILIGHEIDSINFORMATIE

Lees de volgende veiligheidsvoorschriften door voordat u de monitor gebruikt.

Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
Bewaar de plastic verpakkingszak voor het product op een plaats die niet bereikbaar is voor kinderen.
Voordat u de monitor op het stopcontact aansluit, moet u ervoor zorgen dat de spanning van de voedingskabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
Raak de stekker niet aan met natte handen, anders kan dit gemakkelijk een elektrische schok veroorzaken.
Plaats de monitor op een stabiele en goed geventileerde plaats.
Plaats de monitor niet in de buurt van warmtebronnen, zoals elektrische radiatoren of direct zonlicht.
De gaten of openingen op de monitor zijn voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
Gebruik de monitor niet in de buurt van water, dranken of alle soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
Zorg ervoor dat u de monitor loskoppelt van het stopcontact voordat u deze schoonmaakt.
Aangezien het schermoppervlak gemakkelijk bekrast kan worden, vermijd het aanraken van het oppervlak met harde of scherpe voorwerpen.
Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm af te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spuit de reiniger echter nooit rechtstreeks op het scherm.
Koppel de voedingskabel los als de monitor gedurende langere tijd niet wordt gebruikt.
Probeer de monitor niet zelf te demonteren of te repareren.

GIGABYTE Service Informatie

Voor meer service-informatie gaat u naar de officiële website van GIGABYTE: https://www.gigabyte.com/

Auteursrecht

De handelsmerken die in deze handleiding worden vermeld, zijn wettelijk geregistreerd bij hun respectieve eigenaars.

Disclaimer

Informatie in deze handleiding wordt beschermd door auteursrechtwetten en is eigendom van GIGABYTE.

Wijzigingen aan de specificaties en functies in deze handleiding kunnen door GIGABYTE worden aangebracht zonder voorafgaande kennisgeving.

Geen enkel deel van deze handleiding mag worden gereproduceerd, gekopieerd, vertaald, verzonden of gepubliceerd in welke vorm of op welke manier dan ook zonder de voorafgaande schriftelijke toestemming van GIGABYTE.

Om het gebruik van deze monitor te vergemakkelijken, dient u de gebruikershandleiding zorgvuldig door te lezen.
Voor meer informatie kunt u onze website raadplegen op: https://www.gigabyte.com

Referenties

GIGABYTE Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

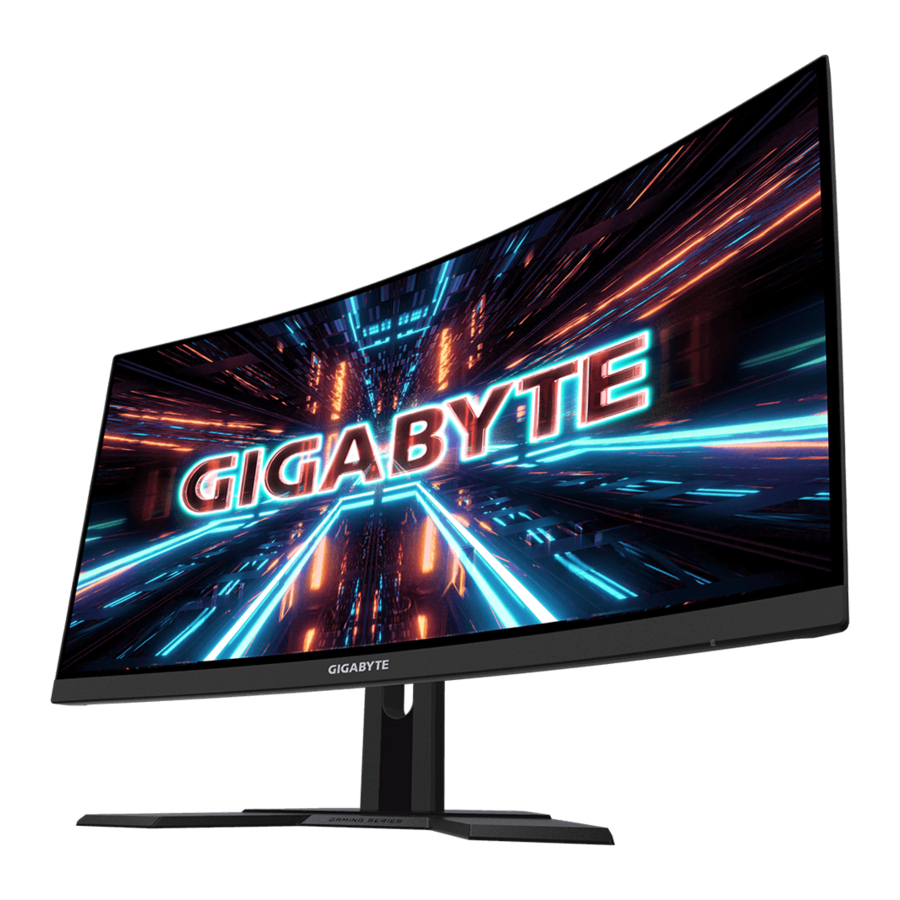

Download GIGABYTE G27FC A - Handleiding gamingmonitor
