GIGABYTE M27Q - Handleiding Gamingmonitor

INLEIDING

Uitpakken

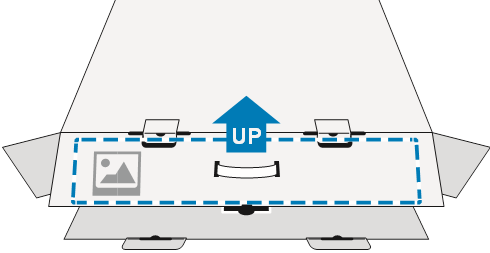

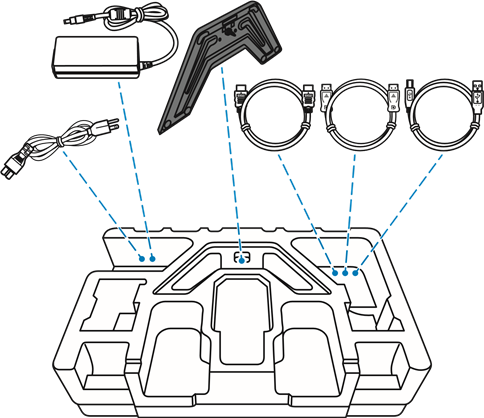

1. Open de bovenkant van de verpakkingsdoos. Bekijk vervolgens het uitpaklabel op de binnenkant van het deksel.
2. Zorg ervoor dat de doos in de juiste richting staat en leg de doos voorzichtig op een stabiele ondergrond.

3. Open de binnenkant van het deksel.

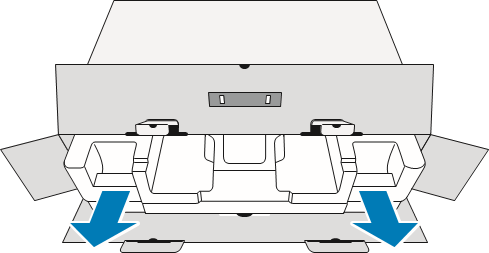

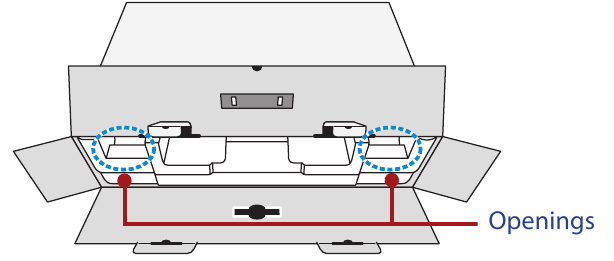

4. Pak de EPS-schuimconstructie (via de openingen) vast om deze uit de doos te trekken.

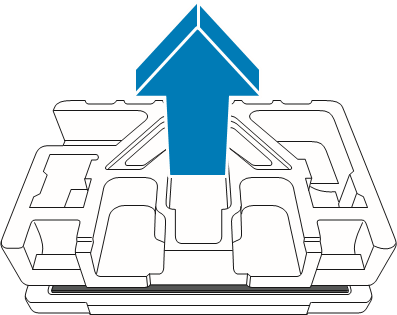

5. Verwijder de items uit het bovenste EPS-schuim.

6. Verwijder het bovenste EPS-schuim. Vervolgens kunt u de monitor uit het onderste EPS-schuim verwijderen.


Inhoud van de verpakking

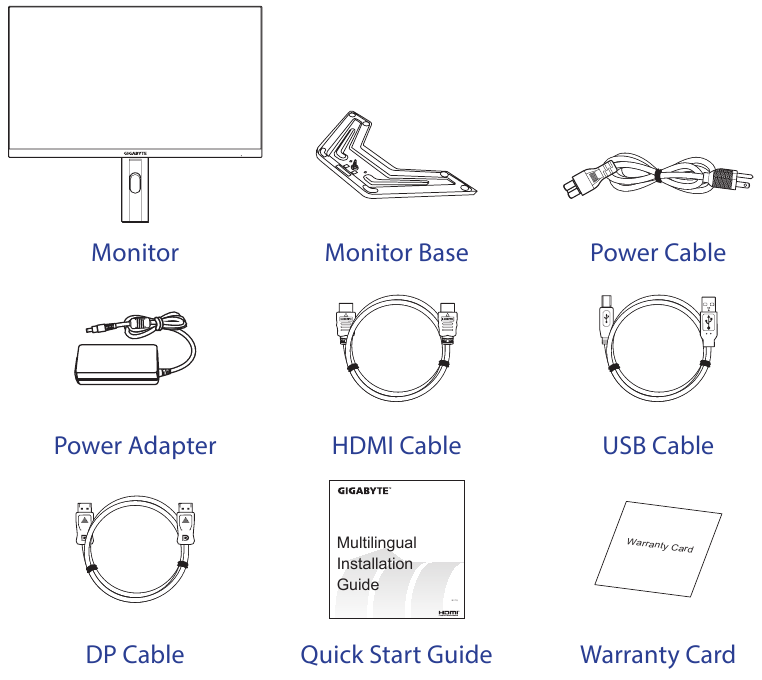

De volgende items worden meegeleverd in uw verpakkingsdoos. Als er iets ontbreekt, neem dan contact op met uw lokale dealer.

Opmerking: Bewaar de verpakkingsdoos en het verpakkingsmateriaal voor toekomstig transport van de monitor.

Productoverzicht

Vooraanzicht

1. Power-led

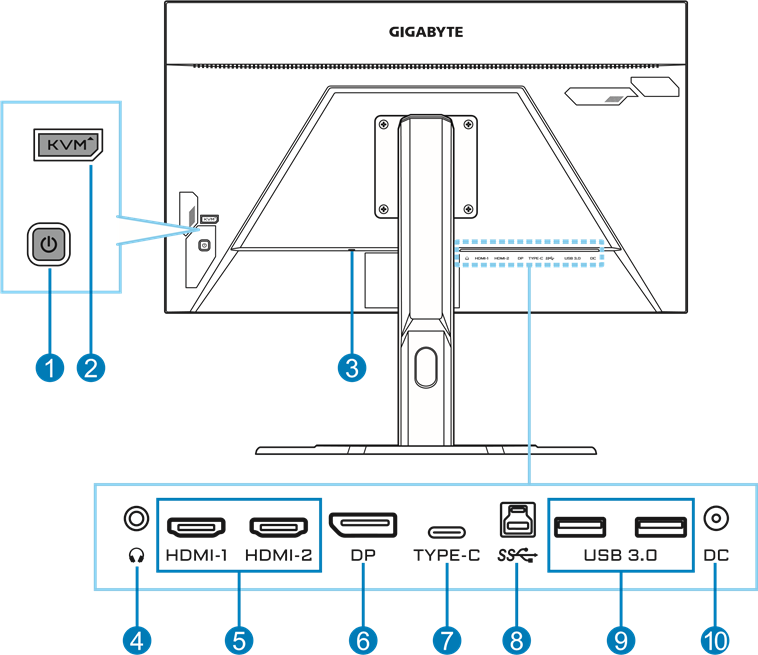

Achteraanzicht

1. Bedieningsknop
2. KVM-knop
3. Kensington-slot
4. Koptelefoonaansluiting
5. HDMI-poorten (x2)

6. DisplayPort
7. USB Type-C-poort
8. USB-upstream-poort
9. USB 3.0-poorten (x2)
10. DC IN-aansluiting

AAN DE SLAG

De monitorvoet installeren

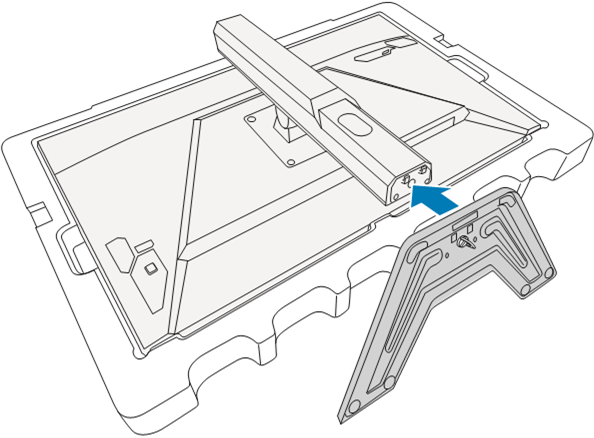

1. Plaats de monitor op het onderste EPS-schuim, met het scherm naar beneden gericht.

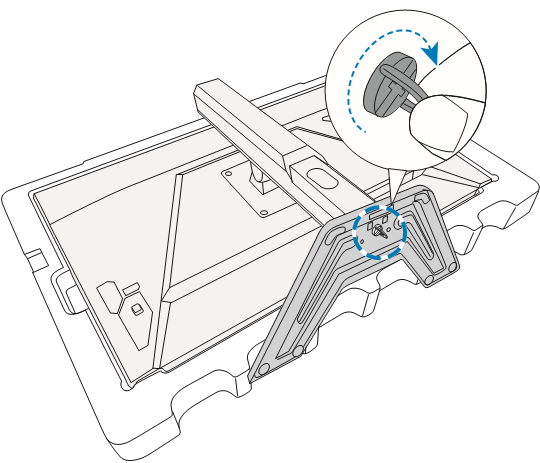

2. Lijn de monitorvoet uit met de afstandhouder onder de standaard. Bevestig vervolgens de voet op de standaard.

3. Til de schroefring op en draai deze met de klok mee om de monitorvoet op zijn plaats te bevestigen.

4. Til de monitor in een rechtopstaande positie en plaats deze op een tafel.

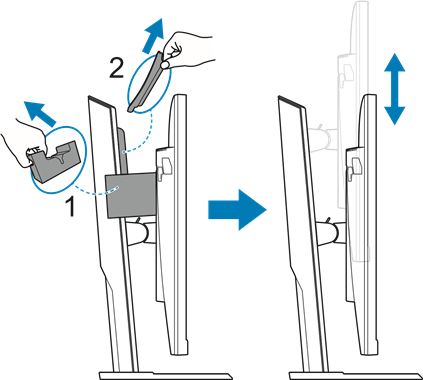

5. Verwijder het kleine blok EPS-schuim dat zich tussen de achterkant van het scherm en de standaard bevindt. Verwijder vervolgens de veiligheidsplaat uit de sleuf.
   Opmerking: Door de veiligheidsplaat te verwijderen, kunt u het scherm nu op de gewenste hoogte instellen.


De kijkhoek aanpassen

Opmerking: Houd de monitorvoet vast, zodat het scherm niet omvalt wanneer u de aanpassing maakt.

De hellingshoek aanpassen

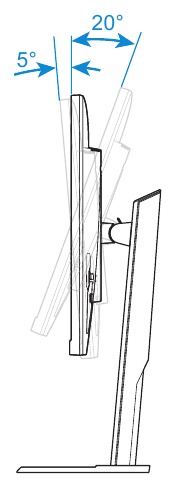

Kantel het scherm naar voren of naar achteren tot de gewenste kijkhoek (5˚ tot 20˚).

De schermhoogte aanpassen
Verlaag of verhoog het scherm tot de gewenste hoogte (0 tot 130 mm).

Een wandmontagebeugel installeren (optioneel)

Gebruik alleen de 100 x 100 mm wandmontagekit die door de fabrikant wordt aanbevolen.

1. Plaats de monitor op het onderste EPS-schuim, met het scherm naar beneden gericht.

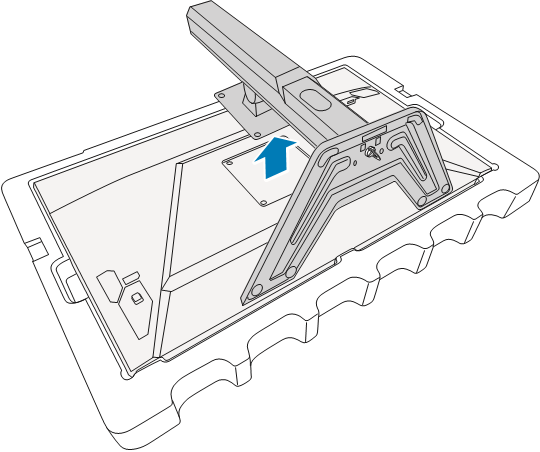

2. Verwijder de schroeven waarmee de standaard aan de monitor is bevestigd.

3. Verwijder de standaard.

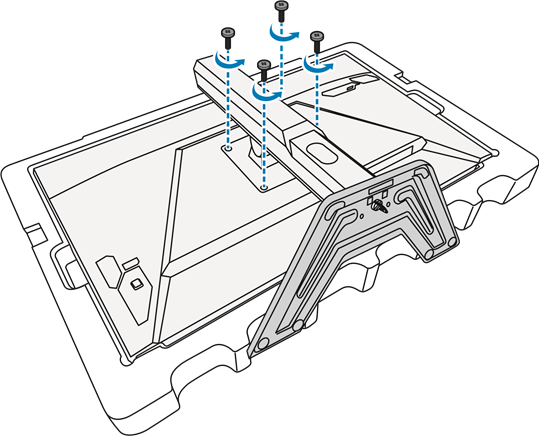

4. Bevestig de montagebeugel aan de montagegaten aan de achterkant van de monitor. Gebruik vervolgens de schroeven om de beugel op zijn plaats te bevestigen.
   Opmerking: Raadpleeg de installatiehandleiding die is meegeleverd in de wandmontagebeugelkit om de monitor aan de muur te bevestigen.

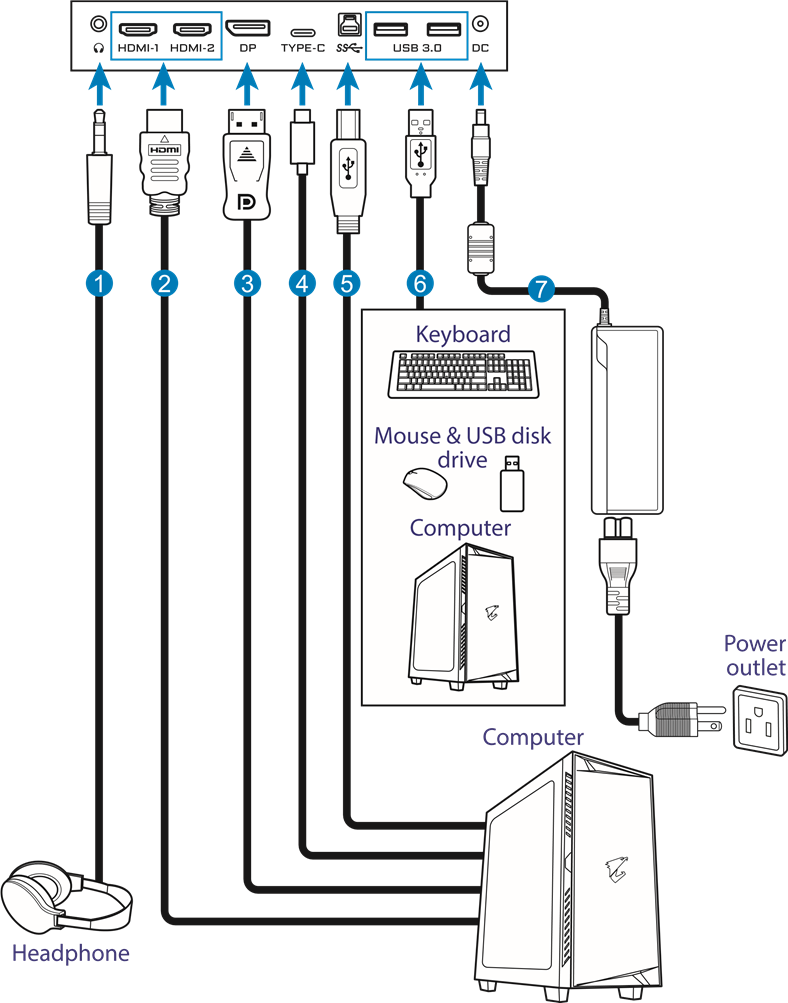

Verbindingen maken

1. Koptelefoonkabel
2. HDMI-kabel
3. DisplayPort-kabel
4. USB Type-C-kabel

5. USB-kabel (A-male naar B-male)
6. USB-kabel
7. Stroomadapter en stroomkabel

HET APPARAAT GEBRUIKEN

De stroom in-/uitschakelen

Inschakelen

1. Sluit de stroomkabel aan op de stroomadapter.
2. Sluit de stroomadapter aan op de DC IN-aansluiting aan de achterkant van de monitor.
3. Sluit de stroomkabel aan op een stopcontact.
4. Druk op de Control (Bediening) knop om de monitor in te schakelen. De power-led licht wit op, wat aangeeft dat de monitor klaar is voor gebruik.

Opmerking: Als er geen signaal is, toont de monitor een tijdje de melding No Signal (Geen signaal). Vervolgens gaat de monitor naar de energiebesparende modus en de power-led brandt wit en begint met een periode van één seconde te knipperen.

Uitschakelen
Houd de Control (Bediening) knop 2 seconden ingedrukt om de monitor uit te schakelen. Opmerking: Wanneer het Main (Hoofd) menu op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control (Bediening) knop omlaag te bewegen .

Aanbevelingen voor gebruikerscomfort

Hieronder volgen enkele tips voor comfortabel kijken naar uw monitor:

• Optimale kijkafstanden voor monitoren variëren van ongeveer 510 mm tot 760 mm (20" tot 30").
• Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder ooghoogte bevindt wanneer u comfortabel zit.
• Gebruik voldoende verlichting voor het type werk dat u uitvoert.
• Neem regelmatig en frequent pauzes (minstens 10 minuten) om het half uur.
• Zorg ervoor dat u tijdens de pauzes regelmatig wegkijkt van uw monitorscherm en u minstens 20 seconden op een object in de verte concentreert.
• Oogoefeningen kunnen helpen de belasting van de ogen te verminderen. Herhaal deze oefeningen regelmatig:

1. kijk omhoog en omlaag
2. rol uw oog langzaam
3. beweeg uw ogen diagonaal.

De invoerbron selecteren

1. Beweeg de Control (Bediening) knop naar rechts () om het Input (Invoer) menu te openen.
2. Beweeg de Control (Bediening) knop omhoog/omlaag () om de gewenste invoerbron te selecteren. Druk vervolgens op de Control (Bediening) knop om te bevestigen.

WERKING

Snelmenu

Sneltoets
Standaard is de Control-knop toegewezen aan een specifieke functie.
Opmerking: Raadpleeg het gedeelte "Snel schakelen" om de vooraf ingestelde sneltoetsfunctie te wijzigen.
Om toegang te krijgen tot de sneltoetsfunctie, doet u het volgende:

• Beweeg de Control-knop omhoog () om het menu Black Equalizer te openen.
  Beweeg de Control-knop omhoog/omlaag () om de instelling aan te passen en druk op de Control-knop om te bevestigen.

• Beweeg de Control-knop omlaag () om het menu Picture Mode te openen.
  Beweeg de Control-knop omhoog/omlaag () om de gewenste optie te selecteren en druk op de Control-knop om te bevestigen.

• Beweeg de Control-knop naar links () om het menu Volume te openen. Beweeg de Control-knop omhoog/omlaag () om het hoofdtelefoonvolume aan te passen en druk op de Control-knop om te bevestigen.

• Beweeg de Control-knop naar rechts () om het menu Input te openen.
  Raadpleeg het gedeelte "De invoerbron selecteren".
  Opmerking: Om het menu te sluiten, beweegt u de Control-knop naar links ( ).

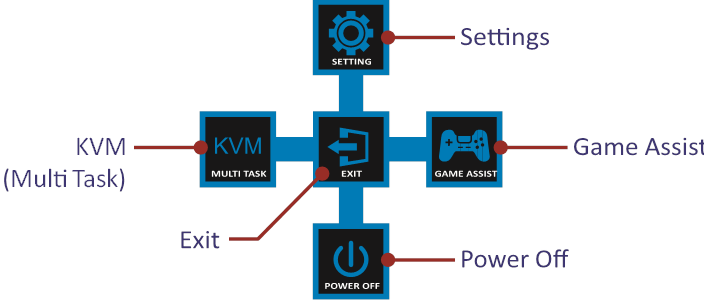

Gids functietoetsen

Druk op de Control-knop om het Main-menu weer te geven.

Gebruik vervolgens de Control-knop om de gewenste functie te selecteren en de bijbehorende instellingen te configureren.

KVM

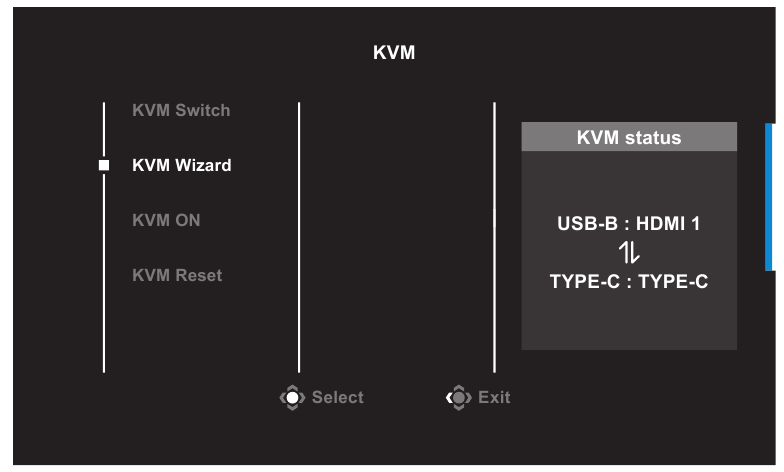

Wanneer het Main-menu op het scherm verschijnt, beweegt u de Control-knop naar links () om het KVM-menu te openen.

• KVM Switch: Schakel de invoerbron die is toegewezen aan USB-B of Type-C-verbinding in de KVM Wizard-instellingen.
  Wanneer er meerdere invoersignalen op het apparaat zijn aangesloten, verschijnt er een berichtvak op het scherm zodra het systeem een USB Type-C-invoersignaal detecteert.
  Om over te schakelen naar een USB Type-C-invoerbron, drukt u gewoon op de KVM-knop of de Control-knop.
  Als er echter geen invoersignaal is van de momenteel geselecteerde invoerbron, keert het systeem terug naar de vorige aangesloten invoerbron.
  Opmerking: Deze optie is uitgeschakeld als de KVM-knopfunctie is uitgeschakeld (KVM OFF).

• KVM Wizard: Configureer de KVM-gerelateerde instellingen.

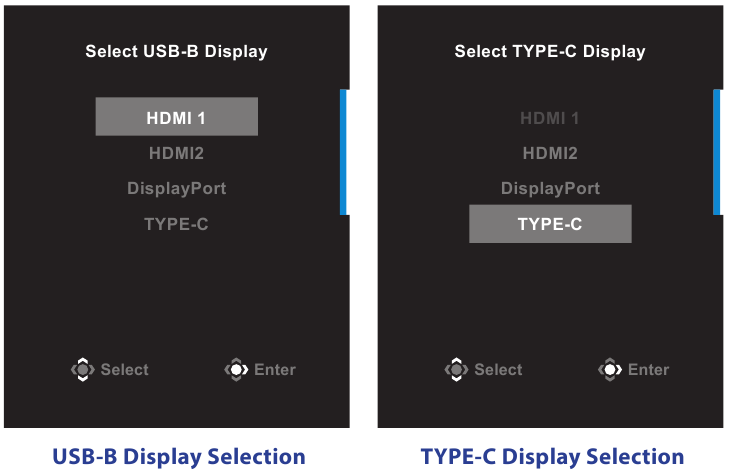

  Stel eerst de invoerbron in die aan een USB Type-B-verbinding moet worden gekoppeld, en vervolgens aan een USB Type-C-verbinding.

  Opmerking: Als u de instelling USB-B Display instelt op TYPE-C, wordt de menu-optie TYPE-C Display automatisch uitgeschakeld. Vervolgens ziet u de KVM status op de pagina KVM Wizard zoals hieronder.

• KVM ON/OFF: Schakel de functie van de KVM-knop in/uit.
  √ Selecteer ON om de functie van de KVM-knop in te schakelen. Zodra het systeem een USB Type-C-invoersignaal detecteert, verschijnt er een berichtvak op het scherm.

  Druk op de KVM-knop of de Control-knop om over te schakelen naar een USB Type-C-invoerbron.
  Opmerking: Wanneer de functie van de KVM-knop is ingeschakeld, wordt KVM ON in het linkerpaneel weergegeven.
  √ Selecteer OFF om de functie van de KVM-knop uit te schakelen.
  Opmerking: Wanneer de functie van de KVM-knop is uitgeschakeld, wordt KVM OFF in het linkerpaneel weergegeven.
• KVM Reset: Herstel de KVM-standaardinstellingen.
  √ HDMI 1-invoerbron is gekoppeld aan USB Type-B-verbinding.
  √ USB Type-C-invoerbron is gekoppeld aan USB Type-C-verbinding.
  √ De functie KVM ON/OFF is ingesteld op ON.

Game Assist
Wanneer het Main-menu op het scherm verschijnt, beweegt u de Control-knop naar rechts () om het Game Assist-menu te openen.

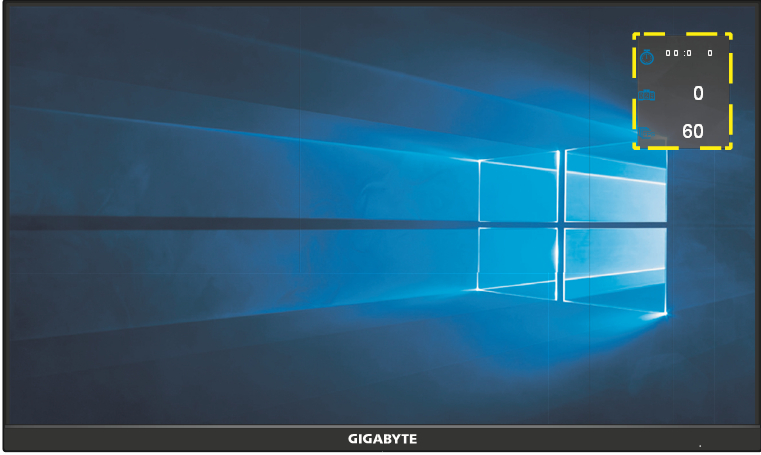

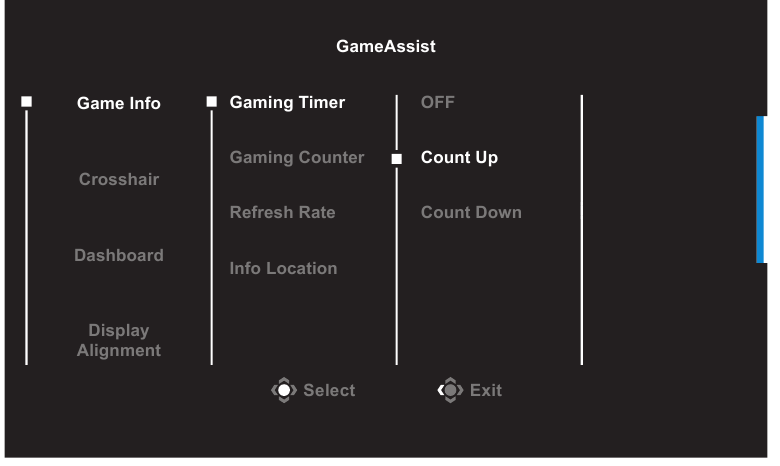

• Game Info: Configureer de FPS-gerelateerde instellingen (First Person Shooting).
  √ Selecteer Gaming Timer om de afteltimermodus te selecteren. Om deze functie uit te schakelen, stelt u de instelling in op OFF.
  √ Selecteer Gaming Counter of Refresh Rate om de gamingteller of realtime vernieuwingsfrequentie-instelling in/uit te schakelen.

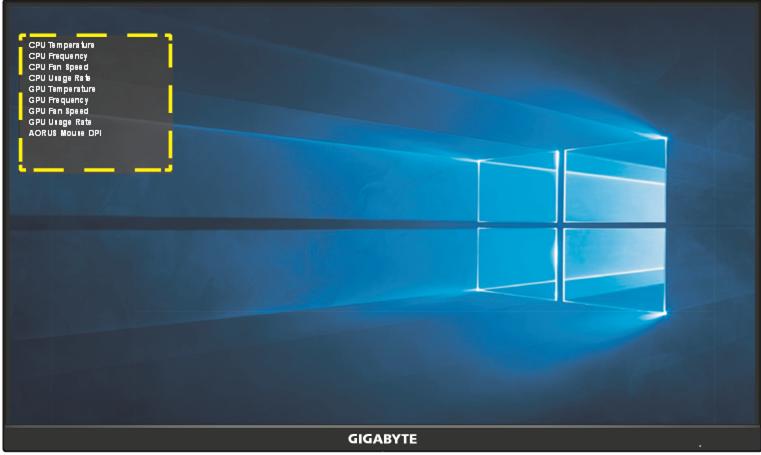

  √ Selecteer Info Location om de locatie van de informatie op te geven die op het scherm moet worden weergegeven.

• Crosshair: Selecteer het gewenste dradenkruistype dat bij uw gamingomgeving past. Het maakt richten veel gemakkelijker.

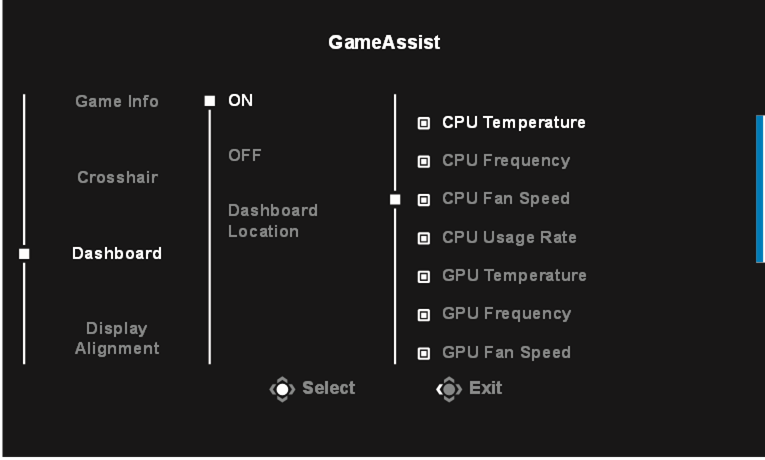

• Dashboard: Configureer de dashboardinstellingen.

  √ ON: Schakel de functie in. Selecteer vervolgens de gewenste optie(s) die op het scherm moeten worden weergegeven.
  √ OFF: Schakel de functie uit.
  √ Dashboard Location: Geef de locatie op van de Dashboard-informatie die op het scherm moet worden weergegeven. Zodra de Dashboard-configuratie is voltooid, wordt de systeemdata via de USB-poort naar de SOC overgebracht en wordt de waarde van de geselecteerde functie(s) op het scherm weergegeven.
  Opmerking: Zorg ervoor dat de USB-kabel goed is aangesloten op de USB-upstream-poort van de monitor en de USB-poort van uw computer.

• Display Alignment: Wanneer de functie is ingeschakeld, worden de uitlijningslijnen aan de vier zijden van het scherm weergegeven, wat een handig hulpmiddel is om meerdere monitoren perfect uit te lijnen.

De apparaatinstellingen configureren

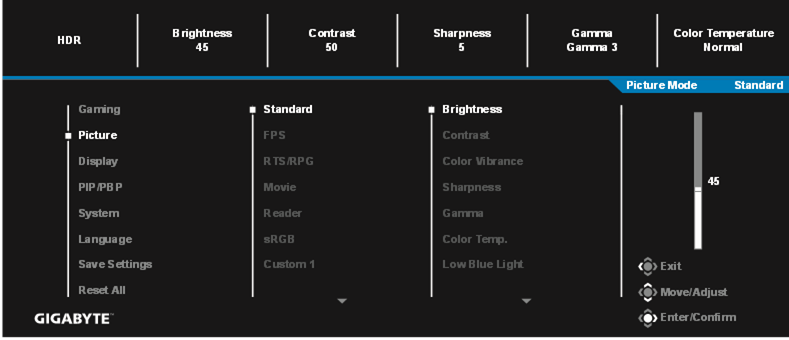

Wanneer het menu Main op het scherm verschijnt, beweeg de Control-knop omhoog () om het menu Settings te openen.
Opmerking: Gebruik de Control-knop om door het menu te navigeren en aanpassingen te maken.

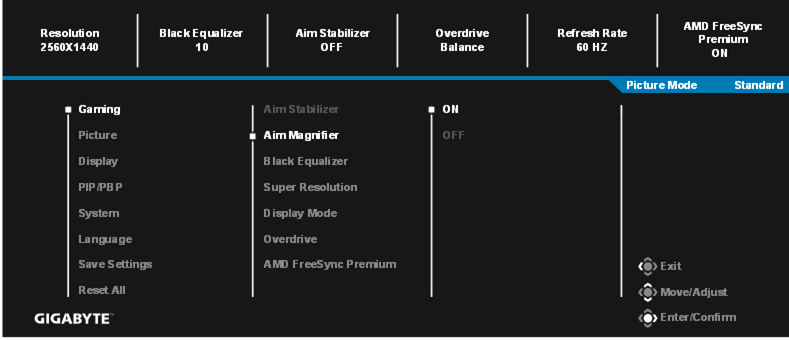

Gaming
Configureer de game-gerelateerde instellingen.

Configureer de afbeeldingsgerelateerde instellingen.

Selecteer een van de vooraf ingestelde afbeeldingsmodi.

• Standard: Voor het bewerken van documenten of het bekijken van websites.
• FPS: Voor het spelen van FPS (First Person Shooting) games.
• RTS/RPG: Voor het spelen van RTS (Real-Time Strategy) of RPG (Role-Playing Game) games.
• Movie: Voor het bekijken van films.
• Reader: Voor het bekijken van documenten.
• sRGB: Voor het bekijken van foto's en afbeeldingen op de computer.
• Custom 1: Aangepaste instellingen voor de afbeeldingsmodus.
• Custom 2: Aangepaste instellingen voor de afbeeldingsmodus.
• Custom 3: Aangepaste instellingen voor de afbeeldingsmodus.

Vervolgens kunt u de volgende afbeeldingsinstellingen configureren.

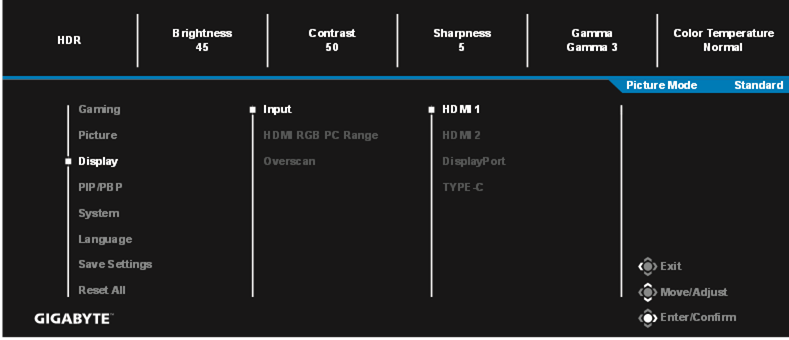

Display
Configureer de weergave scherm gerelateerde instellingen.

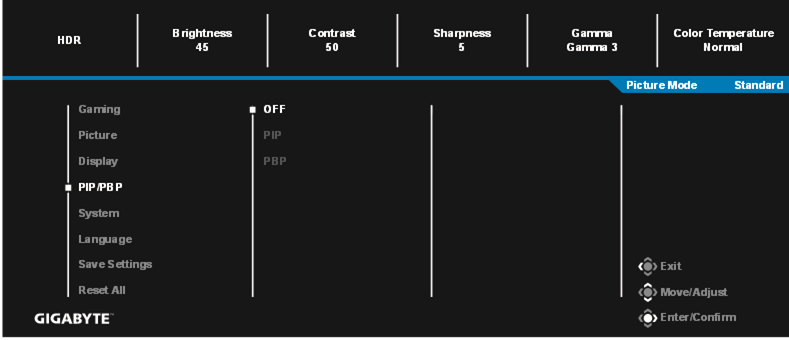

PIP/PBP
Configureer de multi-afbeelding gerelateerde instellingen.

Opmerking: PIP/PBP is niet compatibel met HDR- en AMD FreeSync Premium-functies.

System

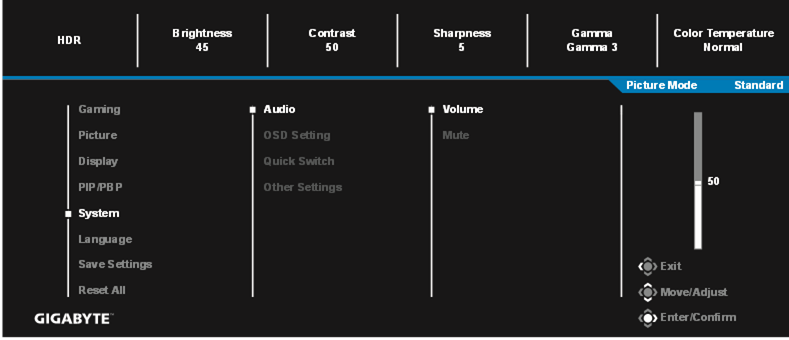

Configureer de systeemgerelateerde instellingen.

Item	Beschrijving
Audio	Configureer de audio-instellingen. Volume: Pas het volumeniveau aan. Mute: Schakel de mute-functie in/uit.
OSD Settings	Configureer de instellingen voor het on-screen display (OSD)-menu. Display Time: Stel in hoe lang het OSD-menu op het scherm blijft staan. OSD Transparency: Pas de transparantie van het OSD-menu aan. OSD Lock: Wanneer deze functie is ingeschakeld, is er geen OSD-aanpassing toegestaan. Opmerking: Om de OSD-vergrendelingsfunctie uit te schakelen, drukt u op de Control-toets. Wanneer het bericht op het scherm verschijnt, selecteert u Yes (Ja) om te bevestigen.
Quick Switch	Wijs de functie van de sneltoetsen toe. Beschikbare opties: Aim Stabilizer, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness en Picture Mode. De standaardinstelling van de sneltoetsen is als volgt: Up : Black Equalizer Down : Picture Mode Right : Input Left : Volume
Other Settings	Resolution Notice: Wanneer deze functie is ingeschakeld, verschijnt het bericht met de aanbevolen resolutie op het scherm wanneer de monitor naar een andere invoerbron schakelt. Input Auto Switch: Wanneer deze functie is ingeschakeld, schakelt deze automatisch over naar een beschikbare invoerbron. Auto Power OFF: Wanneer deze functie is ingeschakeld, wordt de monitor automatisch uitgeschakeld na een bepaalde tijd. DisplayPort Ver.: Stel de DisplayPort-versie in op 1.1 of 1.2+HDR. Note: Om het HDR-effect voor de DP-poort in te schakelen, moet u mogelijk DP1.2 instellen en de 10-bits kleuren uitvoer inschakelen in uw grafische kaart. Zorg ervoor dat u deze optie configureert op basis van de DisplayPort-versie die door uw grafische kaart wordt ondersteund.

Language
Selecteer een beschikbare taal voor het OSD-menu.

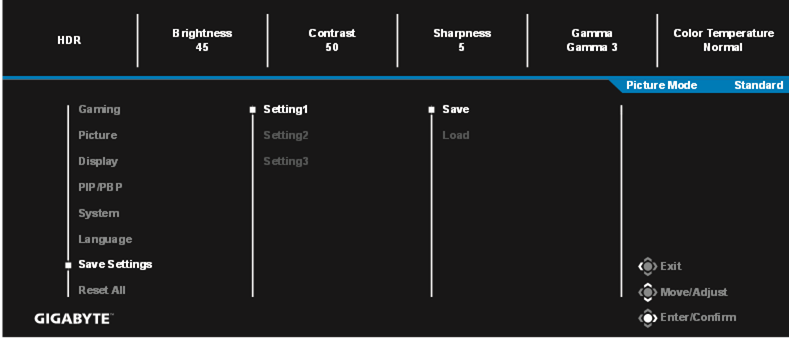

Save Settings
Stel de gepersonaliseerde OSD-configuraties in voor Setting1, Setting2 of Setting3.

Reset All
Herstel de monitor naar de fabrieksinstellingen.

Specificaties

Opmerking: Specificaties kunnen zonder kennisgeving worden gewijzigd.

Ondersteunde timinglijst

Timinglijst	HDMI 2.0	Display Port 1.2 / USB Type-C
640x480@60Hz
640x480@75Hz
720x480@60Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz
2560x1440@165Hz
2560x1440@170Hz

Probleemoplossing

Opmerking: als het probleem aanhoudt, neem dan contact op met onze klantenservice voor verdere hulp.

Basisonderhoud

Als het scherm vuil wordt, gaat u als volgt te werk om het scherm schoon te maken:

• Veeg het scherm schoon met uw zachte, pluisvrije doek om eventueel achtergebleven stof te verwijderen.
• Spray of breng de reinigingsvloeistof aan op een zachte doek. Veeg het scherm vervolgens voorzichtig schoon met de vochtige doek.

Opmerking:

• Zorg ervoor dat de doek vochtig is, maar niet nat.
• Vermijd het uitoefenen van overmatige druk op het scherm tijdens het schoonvegen.
• Zure of schurende reinigers kunnen het scherm beschadigen.

Opmerkingen over USB-opladen

De volgende apparaten zijn niet compatibel met BC 1.2 van de CDP-modus. Wanneer de hub is aangesloten op een pc, kunnen deze apparaten niet worden opgeladen met behulp van de USB-kabel.

VEILIGHEIDSINFORMATIE

Veiligheidsmaatregelen
Lees de volgende Veiligheidsmaatregelen door voordat u de monitor gebruikt.

• Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
• Bewaar de plastic verpakking van het product op een plaats die niet bereikbaar is voor kinderen.
• Voordat u de monitor op het stopcontact aansluit, moet u ervoor zorgen dat de spanningswaarde van de stroomkabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
• De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
• Raak de stekker niet aan met natte handen, omdat dit gemakkelijk een elektrische schok kan veroorzaken.
• Plaats de monitor op een stabiele en goed geventileerde plaats.
• Plaats de monitor niet in de buurt van warmtebronnen, zoals elektrische radiatoren of direct zonlicht.
• De gaten of openingen op de monitor zijn bedoeld voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
• Gebruik de monitor niet in de buurt van water, drankjes of alle soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
• Zorg ervoor dat u de monitor uit het stopcontact haalt voordat u hem schoonmaakt.
• Aangezien het schermoppervlak gemakkelijk kan worden bekrast, moet u vermijden het oppervlak aan te raken met harde of scherpe voorwerpen.
• Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm schoon te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spray de reiniger echter nooit rechtstreeks op het scherm.
• Koppel de stroomkabel los als de monitor gedurende langere tijd niet wordt gebruikt.
• Probeer de monitor niet zelf te demonteren of te repareren.

GIGABYTE Service-informatie
Meer service-informatie vindt u op de officiële website van GIGABYTE: https://www.gigabyte.com/

Auteursrecht
© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden.
De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.
