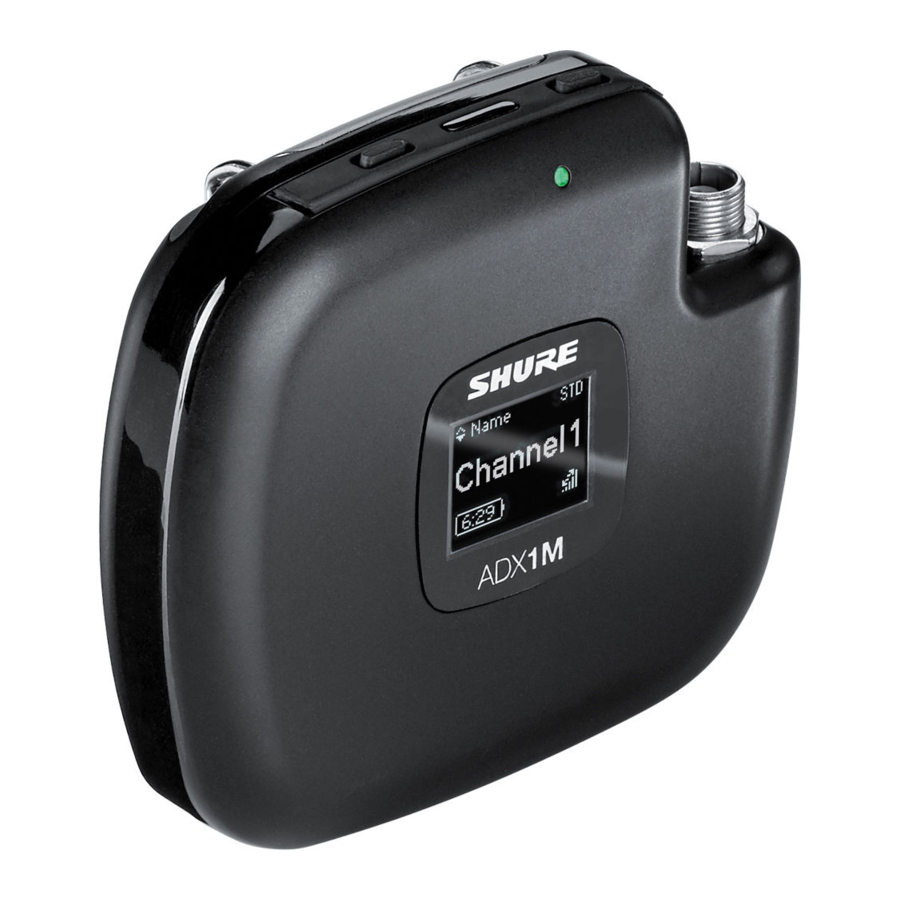

Shure ADX1M - Handleiding bodypack-zender

Inleiding

Zenders uit de ADX-serie leveren een onberispelijke audiokwaliteit en RF-prestaties, en zijn uitgerust met ShowLink^®-afstandsbediening voor real-time parameteraanpassingen en het vermijden van storingen. Deze zender beschikt over breedbandafstemming, High Density (HD)-modus, versleuteling en geavanceerde oplaadbaarheid. De voorgevormde vormfactor en de lichtgewicht PEI-kunststof constructie bieden zowel comfort als hittebestendigheid. De membraanschakelaars en de LEMO-connector beschermen tegen vocht, terwijl het OLED-display uitstekende zichtbaarheid biedt in omgevingen met weinig licht.

Kenmerken

Prestaties

• Bereik van 20 Hz tot 20 kHz met vlakke frequentierespons
• Automatische ingangsregeling optimaliseert de versterkingsinstelling
• De interne adaptieve antenne optimaliseert het signaal wanneer de ADX1M tegen het lichaam wordt gedragen
• Diversity ShowLink ingeschakeld voor afstandsbediening van de zender en automatische storingsonderdrukking
• AES 256-bits encryptie ingeschakeld voor veilige verzending
• >120 dB, A-gewogen, systeemversterking @ +10
• Digitale uitgang: >125dB, A-gewogen (Dante, AES3, AES67)
• 100 meter (300 voet) zichtbereik
• Selecteerbare modulatiemodi optimaliseren de prestaties voor spectrale efficiëntie
• Standaard – optimale dekking, lage latentie
• Hoge dichtheid – dramatische toename van het maximale aantal systeemkanalen
• Ingebouwde toongenerator en RF-markeringen om walk-testing te vergemakkelijken
• Schakelbare vermogensniveaus = 2/10/20 mW (regioafhankelijk)
• Frequentie Diversity-selectie met behulp van twee bodypacks
• Shure SB910M oplaadbare batterijen voor maximaal 7 uur gebruiksduur, nauwkeurige meting en geen geheugeneffect

Ontwerp

• Klein en gestroomlijnd ontwerp voor betere verberging en slijtage
• Ultem^® PEI-kunststof constructie voor hittebestendigheid en duurzaamheid
• Verzegelde knoppen en LEMO-aansluiting ter bescherming tegen zweet, spray en binnendringend vocht
• Verzonken LEMO-connector
• OLED-display met hoog contrast
• Afneembare riemclip

Meegeleverde componenten

Component	Onderdeelnummer
SB910M Shure oplaadbare batterij	95A24863
Riemclip	44A28563

Optionele accessoires

Accessoire	Onderdeelnummer
SB910M Shure oplaadbare batterij	95A24863
AD651FOB Talk Switch-fob voor bodypack-zenders	90A37348
Riemclip	44A28563

ADX1M-zender - Overzicht

1. Ingangsaansluiting
   Wordt aangesloten op een 3-pins LEMO-connector microfoon of instrumentkabel.
2. Aan/uit-knop en Exit-knop
   Ingedrukt houden om de zender aan of uit te zetten. Fungeert als een 'terug'-knop om terug te keren naar vorige menu's of parameters zonder een waarde-wijziging te bevestigen.
3. Infrarood (IR)-poort
   Lijn uit met de IR-poort van de ontvanger tijdens een IR-synchronisatie voor geautomatiseerde afstemming en instelling van de zender.
4. Omhoog-knop
   Gebruik deze om door de parameter-menu's te navigeren en instellingen te wijzigen.
5. Omlaag-knop
   Gebruik deze om door de parameter-menu's te navigeren en instellingen te wijzigen.
6. Enter-knop
   Selecteert menuschermen om te bewerken en bevestigt parameterwijzigingen.
7. Weergave
   Menuschermen en instellingen bekijken. Druk op een willekeurige knop om de achtergrondverlichting te activeren.
8. Stroom-led
   • Groen = apparaat is ingeschakeld
   • Rood = batterij bijna leeg, mute-modus ingeschakeld, ingang overbelast of batterijfout (zie Probleemoplossing)
9. Batterijvergrendeling
   Vergrendeling om de batterij vast te zetten.
10. Batterij
    Shure oplaadbare batterij.

Startschermweergave

Het startscherm toont de informatie en status van de zender.

Er zijn vier soorten informatie die u op het startscherm kunt zien. Gebruik de pijltjestoetsen om een van de volgende opties te selecteren:

• Naam
• Frequentie-instelling
• Groep (G) en kanaal (C)
• Apparaat-ID

Icoon	Instelling
	Batterijduur in uren en minuten of balkweergave
	Sleutel: wordt weergegeven wanneer versleuteling is ingeschakeld
	Vergrendeling: wordt weergegeven wanneer de bedieningselementen zijn vergrendeld. Het pictogram knippert als toegang wordt geprobeerd tot een vergrendeld bedieningselement (aan/uit of menu).
	De signaalsterkte van ShowLink geeft 0 tot 5 balken weer
	STD: Standaard transmissiemodus
	HD: Transmissiemodus met hoge dichtheid
	RF-mute ingeschakeld: wordt weergegeven wanneer de RF-uitgang is gedempt

Zenderbediening

Gebruik de bedieningselementen om door de parameter-menu's te navigeren en waarden te wijzigen.

Bediening	Beschrijving
∨∧	Gebruik deze om door de menuschermen te bladeren en parameterwaarden te wijzigen.
	Fungeert als een terugknop om terug te keren naar vorige menu's of parameters zonder een waarde-wijziging te bevestigen.
O	Gaat naar menuschermen en past parameterwijzigingen toe.

Tip: Houd de ^- en -knoppen ingedrukt terwijl u inschakelt om de RF-mute-modus te activeren en het veilige startmenu te openen.

De interface vergrendelen

Vergrendel de interfacebediening van de zender om onbedoelde of ongeautoriseerde wijzigingen aan parameters te voorkomen. Het vergrendelingspictogram verschijnt op het startscherm wanneer de interfacevergrendeling is ingeschakeld.

1. Navigeer vanuit het menu Utilities naar Locks en selecteer een van de volgende vergrendelingsopties:
   • None (Geen): De bedieningselementen zijn ontgrendeld
   • Power (Stroom): De aan/uit-schakelaar is vergrendeld
   • Menu: De menuparameters zijn vergrendeld
   • All (Alle): De aan/uit-schakelaar en de menuparameters zijn vergrendeld
2. Druk op O om op te slaan.

Om een zender snel te ontgrendelen: Druk tweemaal op O, selecteer None (Geen) en druk op O.

Shure oplaadbare batterijen

Shure lithium-ionbatterijen bieden een oplaadbare optie voor het voeden van de zenders. Batterijen laden snel op tot 50% capaciteit in één uur en bereiken een volledige lading binnen drie uur.

De SB910M Shure oplaadbare batterij gebruikt de SBC840M en de SBRC Shure opladers.

Laad Shure oplaadbare batterijen alleen op met een Shure batterijlader.

Batterij-informatie controleren

Wanneer u een Shure oplaadbare batterij gebruikt, geven de startschermen van de ontvanger en zender het aantal resterende uren en minuten weer.

Gedetailleerde informatie voor de batterij wordt weergegeven in het menu Battery (Batterij) van de zender: Utilities > Battery (Hulpprogramma's > Batterij)

• Battery Life (Levensduur batterij): Gebruiksduur gerapporteerd in een balkweergave en tijd (uren: minuten)
• Charge (Opladen): Percentage van de laadcapaciteit
• Health (Conditie): Percentage van de huidige batterijconditie
• Cycle Count (Aantal cycli): Totaal van het aantal laadcycli voor de geïnstalleerde batterij
• Temperature (Temperatuur): Batterijtemperatuur gerapporteerd in Celsius en Fahrenheit

Belangrijke tips voor het onderhoud en de opslag van Shure oplaadbare batterijen

Goed onderhoud en opslag van Shure-batterijen resulteren in betrouwbare prestaties en zorgen voor een lange levensduur.

• Bewaar batterijen en zenders altijd op kamertemperatuur
• Idealiter moeten batterijen worden opgeladen tot ongeveer 40% van de capaciteit voor langdurige opslag
• Reinig de batterijcontacten regelmatig met alcohol om een ideaal contact te behouden
• Controleer batterijen tijdens opslag elke 6 maanden en laad ze indien nodig op tot 40% van de capaciteit

Ga voor meer informatie over oplaadbare batterijen naar www.shure.com.

Batterij installeren

De batterij verwijderen

1. Trek terug om de batterijvergrendeling los te maken.
2. Schuif de batterij uit de zender.

De batterij installeren

1. Schuif de batterij in de zender.
2. Schakel de vergrendeling volledig in om de batterij vast te zetten

ADX1M SB910M Batterijgebruiksduur

Opmerking: Hogere RF-vermogensniveaus verkorten de gebruiksduur van de batterij. De gebruiksduur van de batterij varieert met de leeftijd van de batterij en de omgevingsomstandigheden.

2 mW	10 mW	20 mW
6,5 tot 8,5 uur	6,0 tot 8,0 uur	5,0 tot 6,0 uur

Opmerking: Een Battery Hot (Batterij heet)-waarschuwing geeft aan dat de batterij van de zender moet afkoelen. Anders wordt de zender uitgeschakeld. Laat het apparaat afkoelen en overweeg vervolgens om de batterij van de zender te vervangen om de werking voort te zetten.

Identificeer mogelijke externe warmtebronnen voor de zender en gebruik de zender uit de buurt van die externe warmtebronnen.

Alle batterijen moeten worden opgeslagen en gebruikt uit de buurt van externe warmtebronnen in redelijke temperatuuromstandigheden voor de beste prestaties.

Menuparameters

Het hoofdmenu ordent de beschikbare zenderparameters in drie submenu's:

• Radio
• Audio
• Utilities (Hulpprogramma's)

Tip: Gebruik de pijltjestoetsen om tussen de submenu's te bladeren.

Tips voor het bewerken van menuparameters

• Om de menuopties te openen vanuit het startscherm, drukt u op O. Gebruik de pijltjestoetsen om toegang te krijgen tot extra menu's en parameters.
• Een menuparameter knippert wanneer bewerken is ingeschakeld
• Gebruik de pijltjestoetsen om een parameter te verhogen, verlagen of wijzigen
• Om een menuwijziging op te slaan, drukt u op O
• Om een menu te verlaten zonder een wijziging op te slaan, drukt u op

Menuoverzicht

Menuparameterbeschrijvingen

Radiomenu

Freq
Druk op de O-knop om het bewerken van een groep (G:), kanaal (C:) of frequentie (MHz) in te schakelen. Gebruik de pijlknoppen om de waarden aan te passen. Om de frequentie te bewerken, drukt u één keer op de O-knop om de eerste 3 cijfers te bewerken, of twee keer om de tweede 3 cijfers te bewerken.

Power
Hogere RF-vermogensinstellingen kunnen het bereik van de zender vergroten.

Opmerking: hogere RF-vermogensinstellingen verkorten de levensduur van de batterij.

Output
Stelt de RF-uitgang in op Aan of Gedempt.

• Aan: RF-signaal is actief
• Gedempt: RF-signaal is inactief

Audiomenu

Offset
Pas het offsetniveau aan om de microfoonniveaus in evenwicht te brengen bij het gebruik van twee zenders of bij het toewijzen van meerdere zenders aan ontvanger-slots. Aanpassingsbereik: -12 dB tot +21 dB.

Polarity
Selecteerbare polariteitstoewijzing voor audio-ingangsconnector:

• Pos: Positieve druk op het microfoondiafragma produceert positieve spanning op pin 2 (ten opzichte van pin 3 van XLR-uitgang) en de tip van de TRS-uitgang.
• Neg: Positieve druk op het microfoondiafragma produceert negatieve spanning op pin 2 (ten opzichte van pin 3 van XLR-uitgang) en de tip van de TRS-uitgang.

Mute
Indien ingeschakeld, wordt de aan/uit-knop geconfigureerd als een dempschakelaar voor de audio-uitgang. Druk op de aan/uit-knop om het geluid te dempen of de dempen op te heffen. Verlaat de dempingsmodus om de aan/uit-knop terug te brengen naar de normale functionaliteit.

Tone Gen
De zender genereert een continue testtoon:

• Freq: De toon kan worden ingesteld op 400 Hz of 1000 Hz.
• Level: Past het uitgangsniveau van de testtoon aan.

Menu Hulpprogramma's

Device ID
Wijs een apparaat-ID van maximaal 9 letters of cijfers toe.

Locks
Vergrendelt de zenderbediening en de aan/uit-knop.

• None: De bedieningselementen zijn ontgrendeld
• Power: De aan/uit-schakelaar is vergrendeld
• Menu: De menuparameters zijn vergrendeld
• All: De aan/uit-knop en menuparameters zijn vergrendeld

Link Info
Toont de volgende informatie over de verbinding tussen een zender en ontvanger:

• Not Linked: De zender is niet verbonden met een ontvanger
• Linked: De zender is verbonden met een ontvanger. Selecteer Unlink? (Ontkoppelen?) om de zender van de ontvangerlink te ontkoppelen.
• Unlinked: De zender is niet verbonden met een ontvanger

SL Test
ShowLink-testtool om de grenzen van de ShowLink-dekking te meten.

Marker
Indien ingeschakeld, drukt u op de enterknop om een markering in Wireless Workbench te plaatsen.

Battery
Toont batterij-informatie:

• Battery Life: Runtime weergegeven in een balkweergave en tijd (uren: minuten)
• Charge: Percentage van de laadcapaciteit
• Health: Percentage van de huidige batterijstatus
• Cycle Count: Totaal van het aantal laadcycli voor de geplaatste batterij
• Temperature: Batterijtemperatuur gerapporteerd in Celsius en Fahrenheit

Talk Sw
Druk op ENTER om de bediening vanaf een talk-schakelaar toe te voegen. Druk twee keer op de knop op de talk-schakelaar om de verbinding te voltooien.

Identify
Indien ingeschakeld, laat Identify het zenderpictogram in Wireless Workbench Inventory of Monitor-tabbladen knipperen.

Btn Help
Een grafische weergave die elke knop identificeert verschijnt wanneer het apparaat wordt ingeschakeld. Gebruik het Btn Help-menu om de grafische weergave in of uit te schakelen.

About

Toont de volgende zenderinformatie:

• Model: Toont het modelnummer
• Band: Toont de afstemband van de zender
• FW Version: Geïnstalleerde firmware
• HW Version: Hardwareversie
• Serial Num: Serienummer

Reset All
Herstelt alle zenderparameters naar de fabrieksinstellingen.

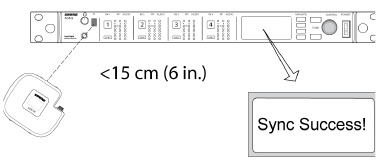

IR-synchronisatie

Gebruik IR-synchronisatie om een audiokanaal tussen de zender en de ontvanger te vormen.

Opmerking: De band van de ontvanger moet overeenkomen met de band van de zender.

1. Selecteer een ontvangerkanaal.
2. Stem het kanaal af op een beschikbare frequentie met behulp van een groepsscan of draai handmatig naar een open frequentie.
3. Schakel de zender in.
4. Druk op de SYNC-knop op de ontvanger.
5. Lijn de IR-vensters tussen de zender en de ontvanger uit, zodat de IR-LED rood oplicht. Wanneer voltooid, verschijnt Sync Success! (Synchronisatie gelukt!). De zender en ontvanger zijn nu op dezelfde frequentie afgestemd.

Opmerking:
Elke wijziging in de coderingsstatus op de ontvanger (codering in-/uitschakelen) vereist een synchronisatie om de instellingen naar de zender te verzenden. Nieuwe coderingssleutels voor de zender en het ontvangerkanaal worden gegenereerd bij elke IR-synchronisatie, dus om een nieuwe sleutel voor een zender aan te vragen, voert u een IR-synchronisatie uit met het gewenste ontvangerkanaal.

De frequentie handmatig instellen

De zender kan handmatig worden afgestemd op een specifieke groep, kanaal of frequentie.

1. Navigeer naar het Radio-menu en selecteer Freq. (Frequentie).

2. Blader om G: en C: te selecteren om de groep en het kanaal te bewerken, of selecteer de frequentieparameter (MHz). Wanneer u de frequentie bewerkt, drukt u één keer op O om de eerste 3 cijfers te bewerken, of twee keer om de laatste 3 cijfers te bewerken.
3. Gebruik de ∧∨-knoppen om de groep, het kanaal of de frequentie aan te passen.
4. Druk op O om op te slaan en druk vervolgens op X wanneer u klaar bent.

RF-dempen

RF-dempen voorkomt de overdracht van de audio door het RF-signaal te onderdrukken. Het startscherm geeft in deze modus RF MUTED weer.

1. Navigeer vanuit het Radio-menu naar Output (Uitgang).

2. Kies een van de volgende opties:
   • On (Aan): RF-signaal is actief ◦ Mute (Dempen): RF-signaal is uitgeschakeld
3. Druk op O om op te slaan.

Wanneer een zender in RF-dempen-modus staat, blijft de RF gedempt wanneer de stroom wordt onderbroken en wanneer de batterij wordt vervangen. Om het RF-signaal te herstellen, keert u terug naar het Output-menu en selecteert u On (Aan).

Veilig opstarten

Schakel de stroom in de Veilige opstartmodus in om interferentie met andere apparaten te voorkomen. Houd de ^-knop ingedrukt terwijl u uw apparaat inschakelt totdat het menu Safe Start (Veilig opstarten) verschijnt.

Menu-opties voor Safe Start (Veilig opstarten):

• RF: Mute (Dempen) of On (Aan)
• Locks (Vergrendelingen): None (Geen), Pwr (Aan/uit), Menu, All (Alles)

Gebruik de navigatieknoppen om wijzigingen aan te brengen.

Tip: Om het Safe Start-menu (Veilig opstarten) te verlaten, zet u de stroom uit en weer aan of verwijdert u de batterij even.

Opmerking: eerdere instellingen voor vergrendelingen en RF blijven behouden wanneer de zender wordt ingeschakeld in Safe Start (Veilig opstarten).

De bodypack-zender dragen

De bodypack-clip verwijderen en installeren

Klik de zender op een riem of schuif een gitaarband door de zenderclip, zoals afgebeeld.

Voor de beste resultaten moet de riem tegen de basis van de clip worden gedrukt.

De clip kan worden verwijderd en 180 graden worden gedraaid om de bevestigingsmogelijkheden te vergroten.

Ingangsoverbelasting

Het bericht OVERLOAD (OVERBELASTING) wordt weergegeven wanneer de audio-ingang een ingangssignaal op hoog niveau ervaart. Verminder het ingangssignaal of beweeg de microfoon weg van de bron om de overbelasting te verwijderen.

Audioniveaus matchen met microfoon-offset

Wanneer u twee of meer zenders aan een ontvanger koppelt, kan er een verschil in volumeniveaus zijn tussen microfoons of instrumenten. Als dit gebeurt, gebruikt u de Offset-functie om de audioniveaus aan te passen en hoorbare volumeveranderingen tussen zenders te elimineren. Als u een enkele zender gebruikt, stelt u Offset in op 0 dB.

1. Schakel de eerste zender in en voer een soundcheck uit om het audioniveau te testen. Schakel de zender uit wanneer u klaar bent.
2. Schakel de tweede zender in en voer een soundcheck uit om het audioniveau te testen. Herhaal dit voor alle extra zenders.
3. Als er een hoorbaar verschil is in het geluidsniveau tussen de zenders, navigeert u naar het Offset-menu (Audio > Offset) in de zender om de Offset in realtime te verhogen of te verlagen om de audioniveaus aan te passen.

Toongenerator

De zender bevat een interne toongenerator die een continu audiosignaal produceert. De toon is handig bij het uitvoeren van een soundcheck of voor het oplossen van problemen met de audiosignaalketen. Het niveau van de toon is instelbaar van -60 dB tot 0 dB en de frequentie kan worden ingesteld op 400 Hz of 1000 Hz.

Begin altijd met het niveau ingesteld op -60 dB om overbelasting van luidsprekers of hoofdtelefoons te voorkomen.

1. Selecteer Tone Gen (Toongenerator) in het menu Audio.

2. Stel de frequentie in op 400 Hz of 1000 Hz.
3. Selecteer Level (Niveau) en gebruik de pijlknoppen om de waarde tussen -60 dB en 0 dB aan te passen.

Schakel de toon uit door Off (Uit) te selecteren in het menu of door de stroom van de zender uit en weer in te schakelen.

ShowLink-test

De ShowLink-test is een hulpmiddel om de grenzen van het ShowLink-dekkingsgebied te vinden. Wanneer de ShowLink-test is geactiveerd, wordt een weergave met vijf balken die de verbindingskwaliteit aangeeft op het scherm weergegeven. Naarmate de zender zich verder van het toegangspunt verwijdert, zal het aantal balken afnemen. ShowLink-bediening wordt gehandhaafd zolang er 1 balk wordt weergegeven.

Als de zender zich buiten het dekkingsbereik bevindt, is ShowLink-bediening niet mogelijk. Het audiosignaal wordt echter niet beïnvloed of onderbroken zolang de zender zich binnen het bereik van het RF-signaal bevindt.

Om de dekking te verbeteren, past u de locatie van uw toegangspunten aan of plaatst u extra toegangspunten om de dekking uit te breiden.

De ShowLink-test activeren:

1. Navigeer vanuit het menu Hulpprogramma's naar SL Test.
2. Druk op de O-knop om de test te starten en loop met de zender rond in het dekkingsgebied. Bewaak het aantal weergegeven balken en de status van het ShowLink-pictogram. Dekkingsgrenzen worden aangegeven door 0 weergegeven balken of het ShowLink-pictogram is leeg.
3. Druk op de X-knop om de ShowLink-test te verlaten.

Tip: Druk tijdens een ShowLink-test op O (enter) om een markering in Wireless Workbench te plaatsen.

Firmware bijwerken

Firmware is ingebedde software in elk onderdeel dat de functionaliteit regelt. Periodiek worden nieuwe versies van firmware ontwikkeld om extra functies en verbeteringen op te nemen. Om te profiteren van ontwerpverbeteringen, kunt u nieuwe versies van de firmware uploaden en installeren met behulp van het Shure Update Utility, dat beschikbaar is op de Shure Update Utility page.

Firmwareversies

Voer bij het uitvoeren van een update eerst de firmware naar de ontvanger en werk vervolgens de zenders bij naar dezelfde firmwareversie om een consistente werking te garanderen.

De firmwarenummering voor Shure-apparaten gebruikt de volgende indeling: MAJOR.MINOR.PATCH (bijv. 1.2.14). Alle apparaten in het netwerk (inclusief zenders) moeten minimaal dezelfde MAJOR- en MINOR-firmwareversienummers hebben (bijv. 1.2.x).

De zender bijwerken

1. Download de firmware naar de ontvanger.
2. Open het volgende menu vanaf de ontvanger: Device Configuration > Tx Firmware Update (Apparaatconfiguratie > Tx-firmware-update).
3. Lijn de IR-poorten tussen de zender en de ontvanger uit. IR-poorten moeten uitgelijnd zijn voor de hele download, wat 50 seconden of langer kan duren.
   Tip: De rode uitlijnings-LED gaat branden wanneer de uitlijning correct is.
4. Druk op ENTER op de ontvanger om de download naar de zender te starten. De ontvanger geeft de voortgang van de update als een percentage weer.

Specificaties

Mic-offsetbereik
-12 tot 21 dB (in stappen van 1 dB)

Batterijtype
Shure SB910M Oplaadbare Li-ion

Batterijduur
@ 10 mW
Shure SB910M tot 7 uur

Afmetingen
60,4 mm x 68,0 mm x 18,0 mm (2,4 inch x 2,7 inch x 0,7 inch) H x B x D zonder clip

Gewicht
met batterij 100 g
zonder batterij 68 g

Behuizing
Kunststof

Bedrijfstemperatuurbereik
-18°C (0°F) tot 50°C (122°F)
Opmerking: Batterijkenmerken kunnen dit bereik beperken.

Opslagtemperatuurbereik
-29°C (-20°F) tot 74°C (165°F)
Opmerking: Batterijkenmerken kunnen dit bereik beperken.

Audio-ingang

Connector
Lemo-connector

Configuratie
Ongebalanceerd

Impedantie
8,2 kΩ

Maximaal ingangsniveau
1 kHz bij 1% THD
8,5 dBV ( 7,5 Vpp)

Equivalent ingangsruis voor voorversterker (EIN)
Systeemversterkingsinstelling ≥ +20
120 dBV, A-gewogen, typisch

RF-uitgang

Antennetype
Geïntegreerde helix

Impedantie
50 Ω

Bezette bandbreedte
<200 kHz

Kanaalafstand
Standaardmodus 350 kHz
Hoge-dichtheidsmodus 125 kHz

Modulatietype
Shure Axient Digital Proprietary

Vermogen
2 mW, 10 mW, 20 mW
Zie de tabel Frequentiebereik en uitgangsvermogen, verschilt per regio

Specifiek absorptietempo (SAR)
< 0,24 W/kg

ShowLink

Netwerktype
IEEE 802.15.4

Antennetype
Zigbee Dual Conformal

Frequentiebereik
2,40 tot 2,4835 GHz ( 24 kanalen)

RF-uitgangsvermogen
10 dBm (ERP)
verschilt per regio

Ingangsconnectordiagram

LEMO

Frequentiebereik en uitgangsvermogen zender

Band	Frequentiebereik (MHz)	Tx RF-vermogen (mW)***
G53	470 tot 510	2/10/20
G54	479 tot 565	2/10/20
G55†	470 tot 636	2/10/20
G56	470 tot 636	2/10/20
G57△	470 tot 616*	2/10/20
G62	510 tot 530	2/10/20
H54	520 tot 636	2/10/20
K53†	606 tot 698	2/10/20
K54△	606 tot 663**	2/10/20
K55	606 tot 694	2/10/20
K56	606 tot 714	2/10/20
K57	606 tot 790	2/10/20
K58	622 tot 698	2/10/20
L54	630 tot 787	2/10/20
L60	630.125 tot 697.875	2/10/20
P55	694 tot 703, 748 tot 758, 803 tot 806	2/10/20
R52	794 tot 806	10
JB	806 tot 810	2/10
X55	941 tot 960	2/10/20

*Met een gat tussen 608 tot 614 MHz.

**Met een gat tussen 608 tot 614 MHz en een gat tussen 616 tot 653 MHz.

***Vermogen geleverd aan de antennepoort.

†De bedieningsmodus varieert per regio. In Brazilië wordt de modus High Density gebruikt. Het maximale vermogensniveau voor Peru is 10 mW.

△Uitgangsvermogen beperkt tot 10 mW boven 608 MHz.

• Accu's kunnen exploderen of giftige stoffen afgeven. Risico op brand of brandwonden. Niet openen, pletten, wijzigen, demonteren, verhitten boven 60 °C (140 °F) of verbranden.
• Volg de aanwijzingen van de fabrikant
• Gebruik uitsluitend een Shure-oplader om oplaadbare Shure-batterijen op te laden.
•
  Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.
• Stop nooit batterijen in uw mond. Neem bij inslikken contact op met uw arts of plaatselijke antigifcentrum.
• Geen kortsluiting veroorzaken; dit kan brandwonden veroorzaken of brand veroorzaken.
• Laad geen andere batterijen of batterijpakketten op dan oplaadbare batterijen van Shure.
• Voer batterijpakketten op de juiste manier af. Neem contact op met de plaatselijke verkoper voor de juiste verwijdering van gebruikte batterijpakketten.
• Batterijen (batterijpakket of geplaatste batterijen) mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
• Dompel de batterij niet onder in vloeistoffen zoals water, dranken of andere vloeistoffen.
• Sluit de batterij niet aan of plaats deze niet met de polariteit omgekeerd.
• Uit de buurt van kleine kinderen houden.
• Gebruik geen abnormale batterijen.
• Verpak de batterij veilig voor transport.

Opmerking: alleen gebruiken met de meegeleverde voeding of een door Shure goedgekeurd equivalent.

Volg uw regionale recyclingprogramma voor batterijen, verpakkingen en elektronisch afval.

Referenties

• Shure: Microfoons, Draadloze microfoons, in-ear monitoring, oortelefoons, hoofdtelefoons
• SUU - Shure Update Utility - Shure USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure ADX1M - Handleiding bodypack-zender

Beschikbare talen
