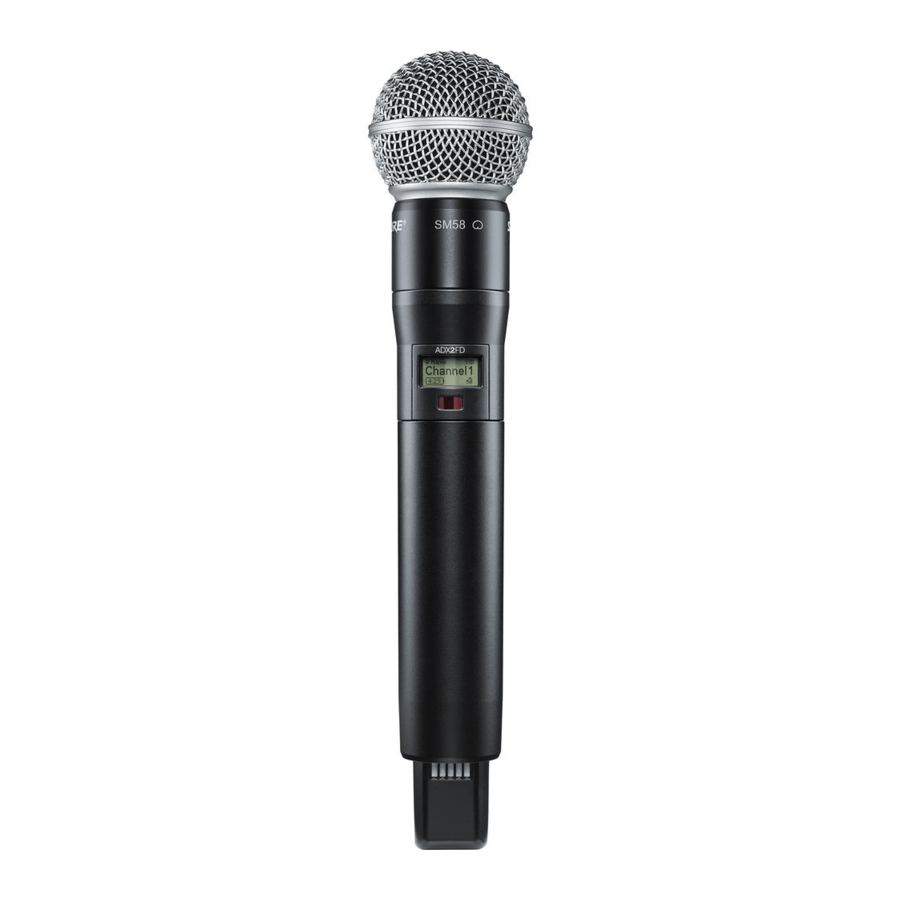

Shure ADX2FD - Handheld Transmitter Handleiding

Kenmerken

Prestaties

• 184 MHz afstembereik
• Frequency Diversity maakt gelijktijdige transmissie op twee onafhankelijke frequenties mogelijk om naadloze, ononderbroken audio te garanderen voor bedrijfskritische toepassingen. De single carrier mode is beschikbaar als Frequency Diversity niet vereist is.
• 20 Hz tot 20 kHz bereik met vlakke frequentierespons
• Automatische input staging optimaliseert de gain instelling
• Diversity ShowLink-enabled voor afstandsbediening van de zender en automatische interferentie vermijding
• AES 256-bit encryptie-enabled voor veilige transmissie
• >120 dB, A-gewogen, System Gain @ +10
• Digitale uitgang: >125dB, A-gewogen (Dante, AES3, AES67)
• 100 meter (300 feet) line-of-sight operationeel bereik
• Selecteerbare modulatiemodi optimaliseren de prestaties voor spectrale efficiëntie of audiokwaliteit:
• Standaard – optimale dekking, lage latency
• Hoge dichtheid – dramatische toename van het maximale aantal systeemkanalen
• Schakelbare vermogensniveaus (regio afhankelijk):
• 2/10/50 mW (single carrier mode)
• 2 x 20 mW (Frequency Diversity mode)
• Ingebouwde toongenerator en RF-markers om het bereik te testen

Ontwerp

• Verwisselbare Shure microfoon cartridges
• LCD-scherm met achtergrondverlichting en gemakkelijk te navigeren menu en bedieningselementen
• Robuuste metalen constructie
• Menu en power lockout

Stroom

• Shure SB920A oplaadbare batterijen bieden nauwkeurige meting en geen memory-effect
• Externe oplaadcontacten voor docked opladen
• Batterijduur met Shure SB920A:
• Tot 9 uur in single carrier mode @ 10 mW
• Tot 6,5 uur in Frequency Diversity mode @ 10 mW x 10 mW ◦ Tot 5 uur in single carrier, high-power mode @ 50 mW

Meegeleverde Componenten

Component	Onderdeelnummer
SB920A Shure Oplaadbare Batterij	95A46272
Zipper Zak	95B2313
Threaded Adapter	31B1856
Swivel Adapter, zwart	90F4046

Keuze uit (1) van de volgende Shure microfoon cartridges

• SM58 (RPW112)
• BETA 58A (RPW 118)
• BETA 87A (RPW120)
• BETA 87C (RPW122)
• KSM8 Nickel (RPW170)
• KSM8 Black (RPW174)
• KSM9HS Black (RPW186)
• KSM9 Black (RPW184)
• KSM9 Nickel (RPW188)
• KSM9HS Nickel (RPW190)

Optionele Accessoires

Accessoire	Onderdeelnummer
SB920A Shure oplaadbare batterij	95A46272
Battery contact cover (onderdeelnummer varieert per frequentiebereik)	WA619-A (470-636 MHz), WA619-B (606-810 MHz), WA619-C (750-960 MHz)
AD651B Talk Switch Button (zwart)	90A37347B
Microfoonstatief adapter	WA371
Shure Networked Docking Charger 2-Up	SBC240

Optionele Shure microfoon cartridges

• SM58 (RPW112)
• SM86 (RPW114)
• SM87A (RPW116)
• BETA 58A (RPW118)
• BETA 87A (RPW120)
• BETA 87C (RPW122)
• VP68 (RPW124)
• KSM9 Nickel (RPW188)
• KSM9HS Nickel (RPW190)
• KSM9 Black (RPW184)
• KSM9HS Black (RPW186)
• KSM11 Black (RPW192)
• KSM11 Nickel (RPW194)

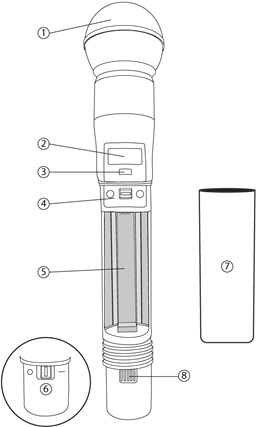

ADX2FD Zender Overzicht

1. Microfoon Cartridge
   Zie Optionele Accessoires voor een lijst met compatibele cartridges.
2. Display (Scherm)
   Bekijk menuschermen en instellingen. Druk op een willekeurige bedieningsknop om de achtergrondverlichting te activeren.
3. Infrarood (IR) Poort
   Lijn uit met de IR-poort van de ontvanger tijdens een IR Sync voor automatische zender programmering.
4. Bedieningsknoppen
   Gebruik om door parameter menu's te navigeren en waarden te wijzigen.
5. Batterijcompartiment
   Vereist Shure oplaadbare batterij.
6. Aan/Uit Schakelaar
   Schakelt het apparaat in of uit.
7. Handvat
   Schroef los om toegang te krijgen tot bedieningselementen en batterijen.
8. Batterij Oplaadcontacten
   Oplaadcontacten voor gebruik met docking batterijopladers.

Zender Bedieningselementen

Gebruik om door parameter menu's te navigeren en waarden te wijzigen.

Bediening	Beschrijving
X	Fungeert als een 'terug'-knop om terug te keren naar vorige menu's of parameters zonder een waarde verandering te bevestigen
O	Gaat naar menuschermen en bevestigt parameter wijzigingen
∨∧	Gebruik om door menuschermen te scrollen en parameter waarden te wijzigen

Tip: Gebruik de volgende snelkoppelingen voor een snelle installatie:

• Houd de ∧ knop ingedrukt tijdens het inschakelen om de zender bedieningselementen te vergrendelen of ontgrendelen.
• Houd de X knop ingedrukt tijdens het inschakelen om het safe start menu te openen.

Startscherm Weergave

Het startscherm toont zender informatie en status.

Er zijn vier soorten informatie die u kunt kiezen om op het startscherm te zien. Gebruik de pijlknoppen om een van de volgende keuzes te selecteren:

• Naam
• F1 en F2 Frequentie Instellingen
• F1 en F2 Groep (G) en Kanaal (C)
• Apparaat ID

Icoon	Instelling
	Batterijduur in uren en minuten of balkweergave
	Sleutel: Wordt weergegeven wanneer encryptie is ingeschakeld
	Wordt weergegeven wanneer bedieningselementen zijn vergrendeld. Het pictogram knippert als toegang wordt geprobeerd tot een vergrendeld bedieningselement (power of menu).
	ShowLink signaalsterkte geeft 0 tot 5 balken weer
	STD: Standaard Transmissiemodus
	HD: High Density Transmissiemodus
	RF Mute Ingeschakeld: Wordt weergegeven wanneer RF-uitgang is gedempt

De Interface Vergrendelen

Vergrendel de interface bedieningselementen van de zender om onbedoelde of ongeautoriseerde wijzigingen aan parameters te voorkomen. Het vergrendelingspictogram verschijnt op het startscherm wanneer de interface vergrendeling is ingeschakeld.

1. Navigeer vanuit het menu Utilities naar Locks en selecteer een van de volgende vergrendelingsopties:
   • None (Geen): De bedieningselementen zijn ontgrendeld
   • Power (Stroom): De aan/uit schakelaar is vergrendeld
   • Menu: De menu parameters zijn vergrendeld
   • All (Alles): De aan/uit schakelaar en menu parameters zijn vergrendeld
2. Druk op O om op te slaan.
   Om een zender snel te ontgrendelen: Druk tweemaal op O, selecteer None (Geen) en druk op O.

Shure Oplaadbare Batterijen

Shure lithium-ion batterijen bieden een oplaadbare optie voor het voeden van de zenders. Batterijen laden snel op tot 50% capaciteit in één uur en bereiken een volledige lading binnen drie uur.

Er zijn enkele laders en meerdere bay laders beschikbaar om de Shure batterijen op te laden.

Laad Shure oplaadbare batterijen alleen op met een Shure batterijlader.

Batterij Informatie Controleren

Bij gebruik van een Shure oplaadbare batterij geven de startschermen van de ontvanger en de zender het aantal resterende uren en minuten weer.

Gedetailleerde informatie voor de batterij wordt weergegeven in het menu Battery (Batterij) van de zender: Utilities (Hulpprogramma's) > Battery (Batterij)

• Battery (Batterij): Het chemische type van de geïnstalleerde batterij (Shure, Alkaline, Lithium, NiMH)
• Bars (Balken): Geeft het aantal weergegeven balken aan
• Time (Tijd): Batterijduur
• Charge (Lading): Percentage van de laadcapaciteit
• Health (Gezondheid): Percentage van de huidige batterijgezondheid
• Cycle Count (Aantal Cycli): Totaal van het aantal laadcycli voor de geïnstalleerde batterij
• Temperature (Temperatuur): Batterijtemperatuur gerapporteerd in Celsius en Fahrenheit

Belangrijke Tips voor het Onderhoud en de Opslag van Shure Oplaadbare Batterijen

Het juiste onderhoud en de opslag van Shure batterijen resulteren in betrouwbare prestaties en zorgen voor een lange levensduur.

• Bewaar batterijen en zenders altijd op kamertemperatuur
• Idealiter moeten batterijen worden opgeladen tot ongeveer 40% van de capaciteit voor langdurige opslag
• Reinig de batterijcontacten regelmatig met een elektrische contactreiniger die is ontworpen voor gouden contacten en veilig is voor plastics
• Controleer batterijen tijdens opslag elke 6 maanden en laad ze indien nodig op tot 40% van de capaciteit

Ga voor meer informatie over oplaadbare batterijen naar www.shure.com.

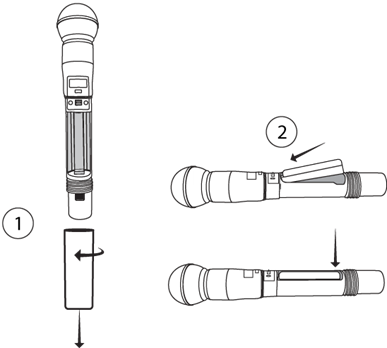

Batterij Installatie

1. Toegang tot het Batterijcompartiment
   Schroef het handvat los en verwijder het zoals weergegeven.
2. De Batterij Plaatsen
   Plaats de batterij met de contacten eerst in het batterijcompartiment. Druk op het lipje om de batterij volledig te plaatsen en installeer vervolgens het handvat opnieuw.

Tip: Om de batterij te verwijderen, trekt u aan het lipje aan de onderkant van de batterij.

ADX2FD SB920A Batterijduur

Opmerking: Hogere RF-vermogensniveaus verkorten de batterijduur. De batterijduur varieert met de leeftijd van de batterij en de omgevingsomstandigheden.

Signaal Carrier Mode			Frequency Diversity Mode
2 mW	10 mW	50 mW	2 mW x 2 mW	10 mW x 10 mW	20 mW x 20 mW
8,5 tot 10,5 uur	7,5 tot 9,5 uur	5,0 tot 7,0 uur	5,5 tot 7,5 uur	5,0 tot 7,0 uur	4,5 tot 6,5 uur

Opmerking: Een "Battery Hot" (Batterij Heet) waarschuwing geeft aan dat de batterij van de zender moet afkoelen. Anders wordt de zender uitgeschakeld. Laat het apparaat afkoelen en overweeg vervolgens de batterij van de zender te vervangen om de werking te hervatten.

Identificeer mogelijke externe warmtebronnen voor de zender en gebruik de zender uit de buurt van die externe warmtebronnen.

Alle batterijen moeten worden opgeslagen en gebruikt uit de buurt van externe warmtebronnen in redelijke temperatuuromstandigheden voor de beste prestaties.

De Batterij Contact Cover Installeren

Gebruik batterij contact covers om reflecties van de batterijcontacten tijdens uitzendingen of live optredens te voorkomen.

Menu Parameters

Het hoofdmenu organiseert de beschikbare zenderparameters in drie categorieën:

• Radio
• Audio
• Utilities (Hulpprogramma's)

Tips voor het bewerken van menuparameters

• Om toegang te krijgen tot de menu-opties vanuit het startscherm, drukt u op O. Gebruik de pijlknoppen om toegang te krijgen tot extra menu's en parameters.
• Een menuparameter knippert wanneer bewerken is ingeschakeld
• Om een parameter te verhogen, verlagen of wijzigen, gebruikt u de pijlknoppen
• Om een menuwijziging op te slaan, drukt u op O
• Om een menu te verlaten zonder een wijziging op te slaan, drukt u op X

Menu Map

Menu Parameter Descriptions

Radio Menu

F1 Freq
Druk op de enter-knop om bewerking van een groep (G:), kanaal (C:) of frequentie (MHz) mogelijk te maken. Gebruik de pijlknoppen om de waarden aan te passen. Om de frequentie te bewerken, drukt u eenmaal op de O-knop om de eerste 3 cijfers te bewerken, of tweemaal om de tweede 3 cijfers te bewerken.

F2 Freq
Druk op de enter-knop om bewerking van een groep (G:), kanaal (C:) of frequentie (MHz) mogelijk te maken. Gebruik de pijlknoppen om de waarden aan te passen. Om de frequentie te bewerken, drukt u eenmaal op de O-knop om de eerste 3 cijfers te bewerken, of tweemaal om de tweede 3 cijfers te bewerken.

F2 Ctrl
Schakelt F2 (F2 Freq) in of uit.

Power
Hogere vermogensinstellingen kunnen het bereik van de zender vergroten.
Opmerking: Hogere RF-vermogensinstellingen verkorten de batterijduur.

Output

• On (Aan): RF-signaal is actief
• Mute (Dempen): RF-signaal is inactief

Audio Menu

Offset
Pas het Offset-niveau aan om de microfoonniveaus in evenwicht te brengen bij gebruik van twee zenders of bij het toewijzen van meerdere zenders aan ontvangerslots. Aanpassingsbereik: -12 dB tot +21 dB.

Mute
Indien ingeschakeld, is de aan/uit-schakelaar geconfigureerd als een mute-schakelaar voor de audio:

• Aan/uit-schakelaar aan: audiosignaal aan
• Aan/uit-schakelaar uit: audiosignaal gedempt

Tone Gen
De zender genereert een continue testtoon:

• Freq: De toon kan worden ingesteld op 400 Hz of 1000 Hz.
• Level: Maakt aanpassing van het uitgangsniveau van de testtoon mogelijk.

Utilities Menu

Device ID
Wijs een apparaat-ID van maximaal 9 letters of cijfers toe.

Locks
Vergrendelt de bedieningselementen van de zender en de aan/uit-schakelaar.

• None (Geen): De bedieningselementen zijn ontgrendeld
• Power (Vermogen): De aan/uit-schakelaar is vergrendeld
• Menu: De menuparameters zijn vergrendeld
• All (Alle): De aan/uit-schakelaar en menuparameters zijn vergrendeld

Link Info
Geeft de volgende informatie weer over de verbinding tussen een zender en ontvanger:

• Not Linked (Niet gekoppeld): De zender is niet gekoppeld aan een ontvanger
• Linked (Gekoppeld): De zender is gekoppeld aan een ontvanger. Selecteer Unlink? (Ontkoppelen?) om de zender van de ontvangerkoppeling te bevrijden.
• Unlinked (Ontkoppeld): De zender is niet gekoppeld aan een ontvanger

SL Test
ShowLink-testtool om de grenzen van de ShowLink-dekking te meten. Marker (Markering)
Indien ingeschakeld, drukt u op de enter-knop om een markering in Wireless Workbench te plaatsen.

Battery
Geeft batterij-informatie weer:

• Battery Life (Batterijduur): Runtime gerapporteerd in balkweergave en tijd (uren: minuten)
• Charge (Opladen): Percentage van de laadcapaciteit
• Health (Gezondheid): Percentage van de huidige batterijconditie
• Cycle Count (Aantal cycli): Totaal van het aantal oplaadcycli voor de geïnstalleerde batterij
• Temperature (Temperatuur): Batterijtemperatuur gerapporteerd in Celsius en Fahrenheit

Talk Sw
Druk op ENTER om bediening vanaf een talk-schakelaar toe te voegen. Druk tweemaal op de knop op de talk-schakelaar om de koppeling te voltooien.

Identify
Indien ingeschakeld, laat Identify het zenderpictogram knipperen in Wireless Workbench Inventory of Monitor tabbladen.

About
Geeft de volgende zenderinformatie weer:

• Model: Geeft het modelnummer weer
• Band: Geeft de afstemband van de zender weer
• FW Version: Geïnstalleerde firmware
• HW Version: Hardwareversie
• Serial Num: Serienummer

Reset All
Herstelt alle zenderparameters naar de fabrieksinstellingen.

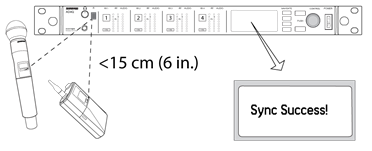

IR Sync

Gebruik IR Sync om een audiokanaal te vormen tussen de zender en ontvanger.

Opmerking: De ontvangerband moet overeenkomen met de band van de zender.

1. Selecteer een ontvangerkanaal.
2. Stem het kanaal af op een beschikbare frequentie met behulp van groepsscan of draai handmatig naar een open frequentie.
3. Schakel de zender in.
4. Druk op de SYNC-knop op de ontvanger.
5. Lijn de IR-vensters tussen de zender en de ontvanger uit zodat de IR-LED rood oplicht. Wanneer voltooid, verschijnt Sync Success! (Synchronisatie gelukt!). De zender en ontvanger zijn nu afgestemd op dezelfde frequentie.


Opmerking:
Elke wijziging in de encryptiestatus op de ontvanger (encryptie in-/uitschakelen) vereist een synchronisatie om de instellingen naar de zender te verzenden. Nieuwe encryptiesleutels voor de zender en het ontvangerkanaal worden gegenereerd bij elke IR-synchronisatie, dus om een nieuwe sleutel voor een zender aan te vragen, voert u een IR-synchronisatie uit met het gewenste ontvangerkanaal.

Setting the Frequency Manually

De zender kan handmatig worden afgestemd op een specifieke frequentie, groep of kanaal.

1. Ga naar het Radio-menu en selecteer F1 Freq of F2 Freq.

2. Scroll om G: en C: te selecteren om de groep en het kanaal te bewerken, of selecteer de frequentieparameter (MHz). Wanneer u de frequentie bewerkt, drukt u eenmaal op O om het bewerken van de eerste drie cijfers in te schakelen, of tweemaal om de laatste drie cijfers te bewerken.
3. Gebruik de ∧∨ knoppen om de groep, het kanaal of de frequentie aan te passen.
4. Druk op O om op te slaan en druk vervolgens op X wanneer u klaar bent.

RF Mute

RF mute voorkomt de transmissie van de audio door het RF-signaal te onderdrukken. Het startscherm geeft RF MUTED weer in deze modus.

1. Navigeer vanuit het Radio-menu naar Output.

2. Kies een van de volgende opties:
   • On (Aan): RF-signaal is actief
   • Mute (Dempen): RF-signaal is uitgeschakeld
3. Druk op O om op te slaan.

Wanneer een zender zich in de RF-mute-modus bevindt, blijft de RF gedempt wanneer de stroom wordt in- en uitgeschakeld en wanneer de batterij wordt vervangen. Om het RF-signaal te herstellen, keert u terug naar het Output-menu en selecteert u On (Aan).

Safe Start

Schakel in de veilige opstartmodus in om storing met andere apparaten te voorkomen. Houd de X-knop ingedrukt terwijl u uw apparaat inschakelt totdat het Safe Start-menu (Veilige opstart) verschijnt.

Safe Start menu-opties:

• RF: Mute (Dempen) of On (Aan)
• Locks (Vergrendelingen): None (Geen), Pwr (Vermogen), Menu, All (Alle)

Gebruik de navigatieknoppen om wijzigingen aan te brengen.

Om het Safe Start-menu (Veilige opstart) te verlaten, schakelt u de stroom in en uit of verwijdert u de batterij even.

Eerdere instellingen voor vergrendelingen en RF blijven behouden wanneer de zender wordt ingeschakeld in Safe Start (Veilige opstart).

Operating in Frequency Diversity Mode

Het gebruik van de AXDFD2 in frequentiediversiteitsmodus met een Axient Digital-ontvanger maakt gelijktijdige overdracht van audio op 2 onafhankelijke frequenties mogelijk.

1. Selecteer een kanaal en navigeer naar de Frequency Diversity-instelling: Advanced > Frequency Diversity (Geavanceerd > Frequentiediversiteit).
2. Gebruik het bedieningswiel om de Combining-optie (Combineren) te selecteren.
3. Druk op ENTER om te bevestigen en op te slaan.
4. Voer een IR-synchronisatie uit om de zender aan de ontvanger te koppelen.

In Frequentiediversiteit werkt de zender op twee aangrenzende ontvangerkanalen (1 en 2 of 3 en 4).

Turning Off Frequency 2 (Freq 2)

Als er een probleem optreedt met een van de frequenties die door de zender worden gebruikt, kunt u zich vergrendelen op een enkele frequentie door frequentie 2 uit te schakelen. Het uitschakelen van één frequentie stelt de zender in staat om audio te blijven doorgeven terwijl een heldere frequentie kan worden gevonden voor het tweede kanaal.

1. Navigeer vanuit het Radio-menu naar F2 Ctrl.
2. Gebruik de bedieningselementen om F2 in te stellen op On (Aan) of Off (Uit). Wanneer ingesteld op On (Aan), geeft de zender audio door met behulp van Freq 2.

Input Overload

Het bericht OVERLOAD verschijnt wanneer de audio-ingang een hoog niveau signaal ervaart. De power LED wordt rood als een extra indicatie van een overbelasting. Verminder het ingangssignaal of schakel de ingangspad in om de overbelastingsconditie te verwijderen.

Tip: Om de ingangspad in te schakelen, navigeert u naar Audio > Pad en selecteert u 12 dB.

Tone Generator

De zender bevat een interne toongenerator die een continu audiosignaal produceert. De toon is handig bij het uitvoeren van een soundcheck of voor het oplossen van problemen met de audiosignaalketen. Het niveau van de toon is instelbaar van -60 dB tot 0 dB en de frequentie kan worden ingesteld op 400 Hz of 1000 Hz.

Begin altijd met het niveau ingesteld op -60 dB om overbelasting van luidsprekers of hoofdtelefoons te voorkomen.

1. Selecteer Tone Gen (Toongenerator) in het Audio-menu.

2. Stel de frequentie in op 400 Hz of 1000 Hz.
3. Selecteer Level (Niveau) en gebruik de pijlknoppen om de waarde aan te passen tussen -60 dB en 0 dB.

Schakel de toon uit door Off (Uit) te selecteren in het menu of door de zender uit en weer in te schakelen.

Matching Audio Levels with Mic Offset

Wanneer u twee of meer zenders aan een ontvanger koppelt, kan er een verschil zijn in volumeniveaus tussen microfoons of instrumenten. Als dit gebeurt, gebruikt u de Offset-functie om de audioniveaus aan te passen en hoorbare volumeverchillen tussen zenders te elimineren. Als u een enkele zender gebruikt, stelt u Offset in op 0 dB.

1. Schakel de eerste zender in en voer een soundcheck uit om het audioniveau te testen. Schakel de zender uit wanneer u klaar bent.
2. Schakel de tweede zender in en voer een soundcheck uit om het audioniveau te testen. Herhaal dit voor eventuele extra zenders.
3. Als er een hoorbaar verschil is in het geluidsniveau tussen de zenders, navigeert u naar het Offset-menu (Audio > Offset) in de zender om de Offset in realtime te verhogen of te verlagen om de audioniveaus aan te passen.


ShowLink Test

De ShowLink-test is een hulpmiddel om de grenzen van het ShowLink-dekkingsgebied te vinden. Wanneer de ShowLink-test is geactiveerd, wordt een vijf-balkweergave die de linkkwaliteit aangeeft op het scherm weergegeven. Naarmate de zender zich verder van het toegangspunt verwijdert, zal het aantal balken afnemen. ShowLink-bediening wordt gehandhaafd zolang er 1 balk wordt weergegeven.

Als de zender zich buiten het dekkingsbereik bevindt, is ShowLink-bediening niet mogelijk. Het audiosignaal wordt echter niet beïnvloed of onderbroken zolang de zender zich binnen het bereik van het RF-signaal bevindt.

Om de dekking te verbeteren, past u de locatie van uw toegangspunten aan of plaatst u extra toegangspunten om de dekking uit te breiden.

Om de ShowLink-test te activeren:

1. Navigeer vanuit het Utilities (Hulpprogramma's)-menu naar SL Test.
2. Druk op de O-knop om de test te starten en loop met de zender rond in het dekkingsgebied. Controleer het aantal weergegeven balken en de status van het ShowLink-pictogram. Dekkingsgrenzen worden aangegeven door 0 weergegeven balken of het ShowLink-pictogram is leeg.
3. Druk op de X-knop om de ShowLink-test te verlaten.

Tip: Druk tijdens een ShowLink-test op O (enter) om een markering in Wireless Workbench te plaatsen.

Firmware bijwerken

Firmware is embedded software in elk component dat de functionaliteit bestuurt. Periodiek worden nieuwe versies van firmware ontwikkeld om extra functies en verbeteringen te integreren. Om te profiteren van ontwerpverbeteringen, kunt u nieuwe versies van de firmware uploaden en installeren met behulp van de Shure Update Utility, beschikbaar op de Shure Update Utility-pagina.

Firmwareversies

Voer bij een update eerst een firmware-download uit naar de ontvanger en update vervolgens de zenders naar dezelfde firmwareversie om een consistente werking te garanderen.

De firmwarenummering voor Shure-apparaten gebruikt de volgende indeling: MAJOR.MINOR.PATCH (bijv. 1.2.14). Alle apparaten in het netwerk (inclusief zenders) moeten minimaal dezelfde MAJOR- en MINOR-firmwareversienummers hebben (bijv. 1.2.x).

De zender bijwerken

1. Download de firmware naar de ontvanger.
2. Ga naar het volgende menu via de ontvanger: Device Configuration > Tx Firmware Update.
3. Lijn de IR-poorten tussen de zender en de ontvanger uit. De IR-poorten moeten tijdens de gehele download uitgelijnd zijn, wat 50 seconden of langer kan duren.
   Tip: De rode uitlijnings-LED gaat branden wanneer de uitlijning correct is.
4. Druk op ENTER op de ontvanger om de download naar de zender te starten. De ontvanger geeft de voortgang van de update als een percentage weer.

Probleemoplossing

Probleem	Zie oplossing...
Geen geluid	Voeding, kabels, radiofrequentie of versleuteling komt niet overeen
Zwak geluid of vervorming	Versterking, kabels
Gebrek aan bereik, ongewenste geluidsstoten of uitval	Radiofrequentie (RF)
Kan de zender niet uitschakelen of frequentie-instellingen wijzigen, of kan de ontvanger niet programmeren	Interfacevergrendelingen
'Encryption Mismatch' (Versleuteling komt niet overeen)-bericht	Versleuteling komt niet overeen
'Firmware Mismatch' (Firmware komt niet overeen)-bericht	Firmware komt niet overeen
'Transmitter Battery Hot' (Zenderbatterij heet)-bericht	Tx-batterij heet
Antennefout rode LED	RF
Handzender schakelt uit tijdens gebruik	Batterijcontacten reinigen

Voeding

Zorg ervoor dat de ontvanger en zender voldoende spanning ontvangen. Controleer de batterij-indicatoren en vervang de zenderbatterijen indien nodig.

Versterking

Pas de systeemversterking aan de voorkant van de ontvanger aan. Zorg ervoor dat het uitgangsniveau aan de achterkant van de ontvanger overeenkomt met de microfoon-/lijn-ingangsinstelling van de mengtafel, versterker of DSP.

Kabels

Controleer of alle kabels en connectoren correct werken.

Interfacevergrendelingen

De zender en de ontvanger kunnen worden vergrendeld om onbedoelde of ongeautoriseerde wijzigingen te voorkomen. Een vergrendelde functie of knop produceert het scherm 'Locked' (Vergrendeld) op het lcd-scherm of het slotpictogram knippert op een zender.

Versleuteling komt niet overeen

Synchroniseer alle ontvangers en zenders opnieuw na het in- of uitschakelen van versleuteling.

Firmware komt niet overeen

Gekoppelde zenders en ontvangers moeten dezelfde firmwareversie hebben geïnstalleerd om een consistente werking te garanderen. Zie het onderwerp Firmware voor de procedure voor firmware-updates.

Tx-batterij heet

Als de zenderbatterij niet afkoelt, wordt de zender uitgeschakeld. Laat het apparaat afkoelen en overweeg vervolgens de zenderbatterij te vervangen om de werking voort te zetten.

Identificeer mogelijke externe warmtebronnen voor de zender en gebruik de zender uit de buurt van die externe warmtebronnen.

Alle batterijen moeten uit de buurt van externe warmtebronnen worden bewaard en gebruikt in redelijke temperatuuromstandigheden voor de beste prestaties.

Radiofrequentie (RF)

RF-LED's

Als geen van de blauwe RF Diversity-LED's brandt, detecteert de ontvanger de aanwezigheid van een zender niet.

De oranje RF Signal Strength-LED's geven de hoeveelheid ontvangen RF-vermogen aan. Dit signaal kan afkomstig zijn van de zender, maar het kan ook afkomstig zijn van een storende bron, zoals een televisie-uitzending. Als meer dan twee van de oranje RF-LED's nog steeds branden terwijl de zender is uitgeschakeld, kan dat kanaal storing ondervinden en moet u een ander kanaal proberen.

De rode RF-LED geeft RF-overbelasting aan. Overbelasting kan storing veroorzaken in meerdere systeeminstallaties. Als u een overbelasting ervaart, schakelt u de ontvanger uit om te zien of deze storing veroorzaakt met andere componenten.

De numerieke kanaalkeuze-knop wordt ook rood om storing aan te geven.

• Dim rood = Kanaal is niet geselecteerd, ondervindt storing
• Fel rood = Kanaal is geselecteerd, ondervindt storing

Compatibiliteit

• Voer een Scan en Sync (Scannen en synchroniseren) uit om ervoor te zorgen dat de zender en ontvanger zijn ingesteld op dezelfde groep en hetzelfde kanaal.
• Kijk naar het bandlabel op de zender en zorg ervoor dat de ontvanger is ingesteld op dezelfde band.

Storing verminderen

• Voer een groeps- of kanaalscan uit om de beste open frequentie te vinden. Voer een synchronisatie uit om de instelling over te brengen naar de zender.
• Controleer voor meerdere systemen of alle systemen zijn ingesteld op kanalen in dezelfde groep (systemen in verschillende banden hoeven niet op dezelfde groep te worden ingesteld).
• Zorg voor een directe zichtlijn tussen zender- en ontvangerantennes.
• Verplaats of richt ontvangerantennes weg van metalen voorwerpen of andere bronnen van RF-storing (zoals LED-wanden, computers, digitale effecten, netwerkswitches, netwerkkabels en Personal Stereo Monitor (PSM) draadloze systemen).
• Elimineer RF-overbelasting (zie hieronder).

Bereik vergroten

Als de zender zich op meer dan 6 tot 60 m (20 tot 200 ft) van de ontvangerantenne bevindt, kunt u het bereik mogelijk vergroten door een van de volgende handelingen uit te voeren:

• Storing verminderen (zie hierboven).
• Verhoog het RF-vermogensniveau van de zender.
• Gebruik de normale modus in plaats van de modus met hoge dichtheid.
• Gebruik een actieve directionele antenne, een antenneverdelingssysteem of een ander antenneaccessoire om het RF-bereik te vergroten.

RF-overbelasting elimineren

Als u de rode RF-LED op een ontvanger ziet, probeer dan het volgende:

• Verlaag het RF-vermogensniveau van de zender
• Verplaats de zender verder van de ontvanger—minstens 6 m (20 ft)
• Als u actieve antennes gebruikt, verlaag dan de antenne- of versterkerversterking.
• Gebruik omnidirectionele antennes

Antennefouten

De rode LED Antennefout geeft een kortsluiting of overmatige belasting bij een antennepoort aan.

• Controleer antennes en kabels op schade
• Zorg ervoor dat de antennepoorten niet overbelast zijn
• Controleer de instelling van de antenne-voorspanning. Schakel de spanning uit bij gebruik van passieve antennes.

Batterijcontacten reinigen

Reinig de batterijcontacten met een elektrische contactreiniger die is ontworpen voor gouden contacten en veilig is op kunststoffen.

Specificaties

Mic Offset-bereik
12 tot 21 dB (in stappen van 1 dB)

Batterijtype
Shure SB920A oplaadbare Li-Ion

Batterijduur
Shure SB920A @ 10 mW
Single Carrier-modus Tot 9 uur
Frequency Diversity Tot 6,5 uur

Afmetingen
254 mm x 51 mm (10,0 inch x 2,0 inch) L x Dia.

Gewicht
338 g (11,9 oz.), zonder batterij

Behuizing
Gegoten aluminium

Bedrijfstemperatuurbereik
-18 °C (0 °F) tot 45 °C (113 °F)
Opmerking: Batterijkenmerken kunnen dit bereik beperken.

Opslagtemperatuurbereik
-29 °C (-20 °F) tot 74 °C (165 °F)
Opmerking: Batterijkenmerken kunnen dit bereik beperken.

Audio-ingang

Configuratie
Ongebalanceerd

Maximaal ingangsniveau
1 kHz bij 1% THD
145 dB SPL (SM58), typisch
Opmerking: Afhankelijk van microfoontype

RF-uitgang

Antennetype
Geïntegreerde dubbele band helix

Bezette bandbreedte
<200 kHz

Kanaal-tot-kanaalafstand
Standaardmodus 350 kHz
Modus met hoge dichtheid 125 kHz
varieert per regio

Modulatietype
Shure Axient Digital Proprietary

Vermogen
Zie tabel Frequentiebereik en uitgangsvermogen, varieert per regio
Single Carrier-modus 2 mW, 10 mW, 50 mW
Frequency Diversity 2 x 20 mW

Specifiek absorptiepercentage (SAR)
< 0,21 W/kg

ShowLink

Netwerktype
IEEE 802.15.4

Antennetype
Zigbee dubbel conform

Frequentiebereik
2,40 tot 2,4835 GHz (24 kanalen)

RF-uitgangsvermogen
10 dBm (ERP)
varieert per regio

Frequency Range en Zender Uitgangsvermogen

Band	Frequency Range ( MHz)	Power Single Carrier ( mW)***	Power Frequency Diversity ( mW Per Channel)***
G53	470 to 510	2/10/50	2/10/20
G54	479 to 565	2/10/20	2/10/20
G55†	470 to 636	2/10/50	2/10/20
G56◇	470 to 636	2/10/50	2/10/20
G57	470 to 608	2/10/50	2/10/20
G62	510 to 530	2/10/50	2/10/20
H54	520 to 636	2/10/50	2/10/20
K53	606 to 698	2/10/50	2/10/20
K55	606 to 694	2/10/50	2/10/20
K56	606 to 714	2/10/50	2/10/20
K57	606 to 790	2/10/50	2/10/20
K58	622 to 698	2/10/50	2/10/20
L54	630 to 787	2/10/50	2/10/20
L60	630.125 to 697.875	2/10/50	2/10/20
P55	694 to 703, 748 to 758, 803 to 806	2/10/50	2/10/20/50
R52	794 to 806	10	10
X55	941 to 960	2/10/50	2/10/10

***Vermogen geleverd aan de antenne-aansluiting.

†De bedieningsmodus varieert per regio. In Brazilië wordt de High Density-modus gebruikt. Het maximale vermogensniveau voor Peru is 10mW.

◇Korea definieert vermogen als geleid (ERP), wat 1 dB minder is dan aangegeven in de tabel.

• Batterijpakken kunnen exploderen of giftige stoffen vrijgeven. Risico op brand of brandwonden. Niet openen, pletten, wijzigen, demonteren, verhitten boven 60 °C (140 °F) of verbranden.
• Volg de instructies van de fabrikant
• Gebruik alleen een Shure-oplader om oplaadbare batterijen van Shure op te laden
•
  Explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.
• Steek nooit batterijen in de mond. Neem bij inslikken contact op met uw arts of plaatselijke antigifcentrum
• Maak geen kortsluiting; kan brandwonden veroorzaken of vlam vatten
• Laad geen andere batterijpakketten op dan oplaadbare batterijen van Shure en gebruik ze ook niet
• Voer batterijpakken op de juiste manier af. Neem contact op met uw plaatselijke leverancier voor een correcte verwijdering van gebruikte batterijpakken.
• Batterijen (batterijpak of geplaatste batterijen) mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke
• Dompel de batterij niet onder in vloeistoffen zoals water, dranken of andere vloeistoffen.
• Sluit de batterij niet aan of plaats deze niet met omgekeerde polariteit.
• Verwijderd houden van kleine kinderen.
• Gebruik geen afwijkende batterijen.
• Verpak de batterij veilig voor transport.

Opmerking: alleen gebruiken met de meegeleverde voeding of een door Shure goedgekeurd equivalent.

ADX-serie zenders leveren een onberispelijke audiokwaliteit en RF-prestaties, en zijn uitgerust met ShowLink^® afstandsbediening voor real-time parameter aanpassingen en het vermijden van interferentie. Deze zender is bovendien voorzien van Frequency Diversity voor naadloze audio, zelfs in de meest uitdagende omgevingen. Lichtgewicht aluminium constructie, SB920A oplaadbare stroomopties (met dockable opladen).

Neem contact op met de klantenservice

Niet gevonden wat u zocht? Neem contact op met onze klantenservice voor hulp.

Referenties

• Shure: Microfoons, draadloze microfoons, in-ear monitoring, oortelefoons, hoofdtelefoons
• SUU - Shure Update Utility - Shure USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure ADX2FD - Handheld Transmitter Handleiding

Beschikbare talen
