Shure ADX2 - Handleiding voor handzender

Inleiding

Zenders uit de ADX-serie leveren een onberispelijke geluidskwaliteit en RF-prestaties, en zijn uitgerust met ShowLink^®-afstandsbediening voor real-time parameter aanpassingen en het vermijden van interferentie. Deze zender heeft een breed afstembereik, High Density (HD)-modus, encryptie en geavanceerde oplaadbaarheid in een gestroomlijnd ontwerp. Lichtgewicht aluminium constructie en SB920A oplaadbare stroomopties (met docking-opladen).

Functies

Prestaties

• 184 MHz afstembereik
• 20 Hz tot 20 kHz bereik met vlakke frequentierespons
• Automatische ingangs-staging optimaliseert de gain-instelling
• Diversity ShowLink-enabled voor zenderbediening op afstand en automatische interferentie vermijding
• AES 256-bits encryptie-enabled voor veilige transmissie
• >120 dB, A-gewogen, systeemgain @ +10
• Digitale uitgang: >125dB, A-gewogen (Dante, AES3, AES67)
• 100 meter (300 voet) zichtlijn-bereik
• Selecteerbare modulatiemodi optimaliseren de prestaties voor spectrale efficiëntie of geluidskwaliteit:
• Standaard – optimale dekking, lage latentie
• Hoge dichtheid – dramatische toename van het maximale aantal systeemkanalen
• Schakelbare vermogensniveaus = 2/10/40 mW (regio afhankelijk)
• Ingebouwde toongenerator en RF-markeringen om het bereik te testen

Ontwerp

• Verwisselbare Shure microfooncartridges
• LCD met achtergrondverlichting en eenvoudig te navigeren menu en bedieningselementen
• Robuuste metalen constructie
• Menu- en stroomvergrendeling

Stroom

• Shure SB920A oplaadbare batterijen voor maximaal 9 uur runtime, nauwkeurige meting en geen geheugeneffect
• Externe oplaadcontacten voor docking-opladen

Meegeleverde componenten

Component	Onderdeelnummer
SB920A Shure oplaadbare batterij	95A46272
Ritstas	95B2313
Adapter met schroefdraad	31B1856
Draaibare adapter, zwart	90F4046

Keuze uit (1) van de volgende Shure microfooncartridges

• SM58 (RPW112)
• BETA 58A (RPW 118)
• BETA 87A (RPW120)
• BETA 87C (RPW122)
• KSM8 Nickel (RPW170)
• KSM8 Black (RPW174)
• KSM9HS Black (RPW186)
• KSM9 Black (RPW184)
• KSM9 Nickel (RPW188)
• KSM9HS Nickel (RPW190)
• KSM11 Black (RPW192)
• KSM11 Nickel (RPW194)

Optionele accessoires

Accessoire	Onderdeelnummer
SB920A Shure oplaadbare batterij	95A46272
Batterijcontactdeksel (onderdeelnummer varieert per frequentiebereik)	WA619-A (470-636 MHz), WA619-B (606-810 MHz), WA619-C (750-960 MHz)
AD651B Talk Switch Button (zwart)	90A37347B
Microfoonstandaard adapter	WA371
Shure Networked Docking Charger 2-Up	SBC240

Optionele Shure microfooncartridges

• SM58 (RPW112)
• SM86 (RPW114)
• SM87A (RPW116)
• BETA 58A (RPW118)
• BETA 87A (RPW120)
• BETA 87C (RPW122)
• VP68 (RPW124)
• KSM9 Nickel (RPW188)
• KSM9HS Nickel (RPW190)
• KSM9 Black (RPW184)
• KSM9HS Black (RPW186)
• KSM11 Black (RPW192)
• KSM11 Nickel (RPW194)

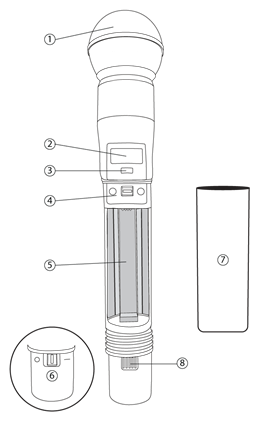

ADX2-zenderoverzicht

1. Microfooncartridge
   Zie Optionele accessoires voor een lijst met compatibele cartridges.
2. Display
   Bekijk menuschermen en instellingen. Druk op een willekeurige bedieningsknop om de achtergrondverlichting te activeren.
3. Infraroodpoort (IR)
   Lijn uit met de IR-poort van de ontvanger tijdens een IR-synchronisatie voor geautomatiseerde zenderprogrammering.
4. Bedieningsknoppen
   Gebruik om door parameter menu's te navigeren en waarden te wijzigen.
5. Batterijcompartiment
   Vereist een Shure oplaadbare batterij.
6. Aan/uit-schakelaar
   Schakelt het apparaat in of uit.
7. Handgreep
   Draai los om toegang te krijgen tot bedieningselementen en batterijen.
8. Contacten voor het opladen van de batterij
   Oplaadcontacten voor gebruik met docking-batterijopladers.

Zenderbediening

Gebruik om door parameter menu's te navigeren en waarden te wijzigen.

Bediening	Beschrijving
X	Fungeert als een 'terug'-knop om terug te keren naar vorige menu's of parameters zonder een waarde wijziging te bevestigen
O	Gaat naar menuschermen en bevestigt parameter wijzigingen
∨∧	Gebruik om door menuschermen te bladeren en parameter waarden te wijzigen

Tip: Gebruik de volgende snelkoppelingen voor een snelle installatie:

• Houd de ∧-knop ingedrukt tijdens het inschakelen om de zenderbediening te vergrendelen of ontgrendelen.
• Houd de X-knop ingedrukt tijdens het inschakelen om naar het veilige startmenu te gaan.

Startschermweergave

Het startscherm toont informatie en status van de zender.

Er zijn vier soorten informatie die u op het startscherm kunt zien. Gebruik de pijlknoppen om een van de volgende keuzes te selecteren:

• Naam
• Frequentie-instelling
• Groep (G) en kanaal (C)
• Apparaat-ID

De volgende pictogrammen geven zenderinstellingen aan:

Pictogram	Instelling
	Batterijduur in uren en minuten of staafweergave
	Sleutel: Wordt weergegeven wanneer encryptie is ingeschakeld
	Vergrendelen: Wordt weergegeven wanneer de bedieningselementen zijn vergrendeld. Het pictogram knippert als toegang wordt geprobeerd tot een vergrendelde bediening (stroom of menu).
	De ShowLink-signaalsterkte geeft 0 tot 5 balken weer
	STD: Standaard transmissiemodus
	HD: High Density-transmissiemodus
	RF-mute ingeschakeld: Wordt weergegeven wanneer de RF-uitgang is gedempt

De interface vergrendelen

Vergrendel de interfacebediening van de zender om onbedoelde of ongeoorloofde wijzigingen aan parameters te voorkomen. Het vergrendelingspictogram verschijnt op het startscherm wanneer de interfacevergrendeling is ingeschakeld.

1. Navigeer vanuit het menu Utilities naar Locks (Vergrendelingen) en selecteer een van de volgende vergrendelingsopties:
   • None (Geen): De bedieningselementen zijn ontgrendeld
   • Power (Stroom): De aan/uit-schakelaar is vergrendeld
   • Menu: De menuparameters zijn vergrendeld
   • All (Alle): De aan/uit-schakelaar en menuparameters zijn vergrendeld
2. Druk op O om op te slaan.
   Een zender snel ontgrendelen: Druk tweemaal op O, selecteer None (Geen) en druk op O.

Oplaadbare batterijen van Shure

Shure lithium-ionbatterijen bieden een oplaadbare optie voor het voeden van de zenders. Batterijen laden snel op tot 50% capaciteit in één uur en bereiken een volledige lading binnen drie uur.

Er zijn losse opladers en opladers met meerdere vakken beschikbaar om de Shure-batterijen op te laden.

Laad Shure oplaadbare batterijen alleen op met een Shure batterijlader.

Batterij-informatie controleren

Wanneer een oplaadbare Shure-batterij wordt gebruikt, geven de startschermen van de ontvanger en zender het aantal resterende uren en minuten weer.

Gedetailleerde informatie voor de batterij wordt weergegeven in het Batterijmenu van de zender: Utilities > Battery

• Battery: Het chemische type voor de geplaatste batterij (Shure, Alkaline, Lithium, NiMH)
• Bars: Geeft het aantal weergegeven balken aan
• Time: Batterijduur
• Charge: Percentage van de laadcapaciteit
• Health: Percentage van de huidige batterijconditie
• Cycle Count: Totaal van het aantal laadcycli voor de geplaatste batterij
• Temperature: Batterijtemperatuur gerapporteerd in Celsius en Fahrenheit

Belangrijke tips voor het onderhoud en de opslag van oplaadbare batterijen van Shure

Correct onderhoud en opslag van Shure-batterijen resulteert in betrouwbare prestaties en zorgt voor een lange levensduur.

• Bewaar batterijen en zenders altijd op kamertemperatuur
• Idealiter moeten batterijen voor langdurige opslag worden opgeladen tot ongeveer 40% van de capaciteit
• Reinig de batterijcontacten regelmatig (minstens elke 6 maanden) met een reiniger voor elektrische contacten die is ontworpen voor gouden contacten en veilig is voor plastic
• Controleer batterijen tijdens opslag elke 6 maanden en laad ze indien nodig op tot 40% van de capaciteit

Ga voor meer informatie over oplaadbare batterijen naar www.shure.com.

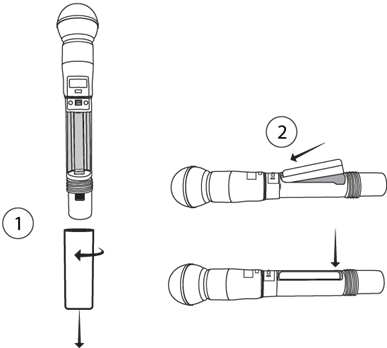

Batterij installeren

1. Toegang tot het batterijcompartiment
   Schroef de handgreep los en verwijder deze zoals afgebeeld.
2. De batterij plaatsen
   Plaats de batterij met de contacten eerst in het batterijcompartiment. Druk op het lipje om de batterij volledig te plaatsen en installeer vervolgens de handgreep opnieuw.

Tip: Om de batterij te verwijderen, trekt u aan het lipje aan de onderkant van de batterij.

ADX2 SB920A batterijduur

Opmerking: Hogere RF-vermogensniveaus verkorten de batterijduur. De batterijduur varieert met de leeftijd van de batterij en de omgevingsomstandigheden.

2 mW	10 mW	40 mW
11,0 tot 12,0 uur	9,0 tot 11,0 uur	6,0 tot 8,0 uur

Opmerking: Een batterij heet-waarschuwing geeft aan dat de batterij van de zender moet afkoelen. Anders wordt de zender uitgeschakeld. Laat het apparaat afkoelen en overweeg vervolgens de batterij van de zender te vervangen om de werking voort te zetten.

Identificeer mogelijke externe warmtebronnen voor de zender en gebruik de zender uit de buurt van die externe warmtebronnen.

Alle batterijen moeten worden opgeslagen en gebruikt uit de buurt van externe warmtebronnen in redelijke temperatuuromstandigheden voor de beste prestaties.

De afdekking van het batterijcontact installeren

Gebruik afdekkingen voor batterijcontacten om reflecties van de batterijcontacten tijdens uitzendingen of liveoptredens te voorkomen.

Menuparameters

Het hoofdmenu organiseert de beschikbare zenderparameters in drie categorieën:

• Radio
• Audio
• Utilities

Tips voor het bewerken van menuparameters

• Om toegang te krijgen tot de menuopties vanuit het startscherm, drukt u op O. Gebruik de pijlknoppen om toegang te krijgen tot extra menu's en parameters.
• Een menuparameter knippert wanneer bewerken is ingeschakeld
• Gebruik de pijlknoppen om een parameter te verhogen, verlagen of wijzigen
• Druk op O om een menuwijziging op te slaan
• Druk op X om een menu af te sluiten zonder een wijziging op te slaan

Menu-overzicht

Beschrijvingen van menuparameters

Radiomenu

Freq
Druk op de enter-knop om het bewerken van een groep (G:), kanaal (C:) of frequentie (MHz) in te schakelen. Gebruik de pijlknoppen om de waarden aan te passen. Om de frequentie te bewerken, drukt u één keer op de O-knop om de eerste 3 cijfers te bewerken, of twee keer om de tweede 3 cijfers te bewerken.

Power
Hogere RF-vermogensinstellingen kunnen het bereik van de zender uitbreiden.
Opmerking: Hogere RF-vermogensinstellingen verkorten de batterijduur.

Output
Stelt de RF-uitgang in op On of Mute.

• On: RF-signaal is actief
• Mute: RF-signaal is inactief

Audiomenu

Offset
Pas het offsetniveau aan om de microfoonniveaus in evenwicht te brengen bij het gebruik van twee zenders voor frequentiediversiteit of bij het toewijzen van meerdere zenders aan ontvanger-slots. Aanpassingsbereik: -12 dB tot +21 dB.

Mute
Indien ingeschakeld, is de aan/uit-schakelaar geconfigureerd als een mute-schakelaar voor de audio:

• Aan/uit-schakelaar aan: audiosignaal aan
• Aan/uit-schakelaar uit: audiosignaal gedempt

Tone Gen
De zender genereert een continue testtoon:

• Freq: De toon kan worden ingesteld op 400 Hz of 1000 Hz.
• Level: Maakt het mogelijk om het uitvoerniveau van de testtoon aan te passen.

Utilities Menu

Device ID
Wijs een apparaat-ID van maximaal 9 letters of cijfers toe.

Locks
Vergrendelt de zenderbediening en de aan/uit-schakelaar.

• None: De bedieningselementen zijn ontgrendeld
• Power: De aan/uit-schakelaar is vergrendeld
• Menu: De menuparameters zijn vergrendeld
• All: De aan/uit-schakelaar en de menuparameters zijn vergrendeld

Link Info
Geeft de volgende informatie weer over de verbinding tussen een zender en een ontvanger:

• Not Linked: De zender is niet verbonden met een ontvanger
• Linked: De zender is verbonden met een ontvanger. Selecteer Unlink? (Ontkoppelen?) om de zender los te koppelen van de ontvanger.
• Unlinked: De zender is niet verbonden met een ontvanger

SL Test
ShowLink-testtool om de grenzen van de ShowLink-dekking te meten. Marker
Indien ingeschakeld, drukt u op de enter-knop om een marker in Wireless Workbench te plaatsen.

Battery
Geeft batterij-informatie weer:

• Battery Life: Runtime gerapporteerd in een balkweergave en tijd (uren: minuten)
• Charge: Percentage van de laadcapaciteit
• Health: Percentage van de huidige batterijconditie
• Cycle Count: Totaal van het aantal laadcycli voor de geplaatste batterij
• Temperature: Batterijtemperatuur gerapporteerd in Celsius en Fahrenheit

Talk Sw
Druk op ENTER om de bediening vanaf een talk-schakelaar toe te voegen. Druk twee keer op de knop op de talk-schakelaar om de koppeling te voltooien.

Identify
Indien ingeschakeld, laat Identify het zenderpictogram knipperen op de tabbladen Wireless Workbench Inventory of Monitor.

About
Geeft de volgende zenderinformatie weer:

• Model: Geeft het modelnummer weer
• Band: Geeft de afstemband van de zender weer
• FW Version: Geïnstalleerde firmware
• HW Version: Hardwareversie
• Serial Num: Serienummer

Reset All
Herstelt alle zenderparameters naar de fabrieksinstellingen.

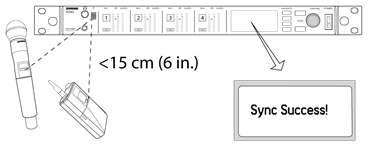

IR-synchronisatie

Gebruik IR-synchronisatie om een audiokanaal te vormen tussen de zender en de ontvanger.

Opmerking: De band van de ontvanger moet overeenkomen met de band van de zender.

1. Selecteer een ontvangerkanaal.
2. Stem het kanaal af op een beschikbare frequentie met behulp van groepsscan of draai handmatig naar een open frequentie.
3. Schakel de zender in.
4. Druk op de SYNC-knop op de ontvanger.
5. Lijn de IR-vensters tussen de zender en de ontvanger uit zodat de IR-LED rood oplicht. Wanneer voltooid, verschijnt Sync Success! (Synchronisatie gelukt!). De zender en ontvanger zijn nu afgestemd op dezelfde frequentie.


Opmerking:
Elke wijziging in de coderingsstatus op de ontvanger (codering in-/uitschakelen) vereist een synchronisatie om de instellingen naar de zender te verzenden. Nieuwe coderingssleutels voor het zender- en ontvangerkanaal worden gegenereerd bij elke IR-synchronisatie, dus om een nieuwe sleutel voor een zender aan te vragen, voert u een IR-synchronisatie uit met het gewenste ontvangerkanaal.

De frequentie handmatig instellen

De zender kan handmatig worden afgestemd op een specifieke groep, kanaal of frequentie.

1. Navigeer naar het Radio-menu en selecteer Freq.

2. Scroll om G: en C: te selecteren om de groep en het kanaal te bewerken, of selecteer de frequentieparameter (MHz). Wanneer u de frequentie bewerkt, drukt u één keer op O om de eerste 3 cijfers te bewerken, of twee keer om de laatste 3 cijfers te bewerken.
3. Gebruik de ∧- en ∨-knoppen om de groep, het kanaal of de frequentie aan te passen.
4. Druk op O om op te slaan en druk vervolgens op X wanneer u klaar bent.

RF-dempen

RF-dempen voorkomt de transmissie van de audio door het RF-signaal te onderdrukken. Het startscherm geeft RF MUTED (RF-gedempt) weer in deze modus.

1. Navigeer in het Radio-menu naar Output.

2. Kies een van de volgende opties:
   • On: RF-signaal is actief ◦ Mute: RF-signaal is uitgeschakeld
3. Druk op O om op te slaan.
   Wanneer een zender in de RF-dempmodus staat, blijft de RF gedempt wanneer de stroom wordt uit- en ingeschakeld en wanneer de batterij wordt vervangen. Om het RF-signaal te herstellen, keert u terug naar het Output-menu en selecteert u On.

Veilige start

Schakel de stroom in de Veilige start-modus in om interferentie met andere apparaten te voorkomen. Houd de X-knop ingedrukt terwijl u uw apparaat inschakelt totdat het Veilige start-menu verschijnt.

Opties in het Veilige start-menu:

• RF: Mute of On
• Locks: None, Pwr, Menu, All

Gebruik de navigatieknoppen om wijzigingen aan te brengen.

Om het Veilige start-menu te verlaten, schakelt u de stroom uit en weer in of verwijdert u de batterij even.

Vorige instellingen voor vergrendelingen en RF worden behouden wanneer de zender wordt ingeschakeld in Veilige start.

Input Overload

Het bericht OVERLOAD (Overbelasting) verschijnt wanneer de audio-ingang een hoog niveau signaal ervaart. De stroom-LED wordt rood als een extra indicatie van een overbelasting. Verminder het ingangssignaal of schakel de ingangspad in om de overbelastingstoestand te verwijderen.

Tip: Om de ingangspad in te schakelen, navigeert u naar Audio > Pad en selecteert u 12 dB.

Toongenerator

De zender bevat een interne toongenerator die een continu audiosignaal produceert. De toon is handig bij het uitvoeren van een geluidscontrole of bij het oplossen van problemen met de audioketen. Het niveau van de toon is instelbaar van -60 dB tot 0 dB en de frequentie kan worden ingesteld op 400 Hz of 1000 Hz.

Begin altijd met het niveau ingesteld op -60 dB om te voorkomen dat luidsprekers of hoofdtelefoons overbelast raken.

1. Selecteer Tone Gen. (Toongenerator) in het audiomenu.

2. Stel de frequentie in op 400 Hz of 1000 Hz.
3. Selecteer Level (Niveau) en gebruik de pijlknoppen om de waarde aan te passen tussen -60 dB en 0 dB.

Schakel de toon uit door Off (Uit) te selecteren in het menu of door de zender uit en weer in te schakelen.

Audio-niveaus aanpassen met microfoonoffset

Wanneer twee of meer zenders aan een ontvanger worden gekoppeld, kan er een verschil zijn in volume tussen microfoons of instrumenten. Als dit gebeurt, gebruikt u de functie Offset om de audioniveaus aan te passen en hoorbare volumeveranderingen tussen zenders te elimineren. Als u een enkele zender gebruikt, stelt u Offset in op 0 dB.

1. Schakel de eerste zender in en voer een geluidscontrole uit om het audioniveau te testen. Schakel de zender uit als u klaar bent.
2. Schakel de tweede zender in en voer een geluidscontrole uit om het audioniveau te testen. Herhaal dit voor eventuele extra zenders.
3. Als er een hoorbaar verschil is in het geluidsniveau tussen de zenders, navigeert u naar het menu Offset (Audio > Offset) in de zender om de Offset in realtime te verhogen of te verlagen om de audioniveaus aan te passen.


ShowLink-test

De ShowLink-test is een hulpmiddel om de grenzen van het ShowLink-dekkingsgebied te vinden. Wanneer de ShowLink-test is geactiveerd, wordt een weergave met vijf balken die de linkkwaliteit aangeeft op het scherm weergegeven. Naarmate de zender zich verder van het access point verwijdert, neemt het aantal balken af. ShowLink-controle blijft behouden zolang er 1 balk wordt weergegeven.

Als de zender zich buiten het dekkingsbereik bevindt, is ShowLink-controle niet mogelijk. Het audiosignaal wordt echter niet beïnvloed of onderbroken zolang de zender zich binnen het bereik van het RF-signaal bevindt.

Om de dekking te verbeteren, past u de locatie van uw access points aan of plaatst u extra access points om de dekking uit te breiden.

De ShowLink-test activeren:

1. Navigeer vanuit het menu Utilities (Hulpprogramma's) naar SL Test.
2. Druk op de knop O om de test te starten en loop met de zender rond in het dekkingsgebied. Bewaak het aantal weergegeven balken en de status van het ShowLink-pictogram. Dekkingsgrenzen worden aangegeven door 0 weergegeven balken of het ShowLink-pictogram is leeg.
3. Druk op de knop X om de ShowLink-test te verlaten.

Tip: Druk tijdens een ShowLink-test op O (enter) om een markering in Wireless Workbench te laten vallen.

Firmware bijwerken

Firmware is embedded software in elk onderdeel dat de functionaliteit regelt. Periodiek worden nieuwe versies van firmware ontwikkeld om extra functies en verbeteringen te integreren. Om te profiteren van ontwerpverbeteringen, kunt u nieuwe versies van de firmware uploaden en installeren met behulp van de Shure Update Utility, beschikbaar op de Shure Update Utility-pagina.

Firmwareversies

Voer bij het uitvoeren van een update eerst de firmware naar de ontvanger uit en werk vervolgens de zenders bij naar dezelfde firmwareversie om een consistente werking te garanderen.

De firmwarenummering voor Shure-apparaten gebruikt de volgende indeling: MAJOR.MINOR.PATCH (bijv. 1.2.14). Alle apparaten in het netwerk (inclusief zenders) moeten minimaal dezelfde MAJOR- en MINOR-firmwareversienummers hebben (bijv. 1.2.x).

De zender bijwerken

1. Download de firmware naar de ontvanger.
2. Open het volgende menu vanaf de ontvanger: Device Configuration > Tx Firmware Update (Apparaatconfiguratie > Tx Firmware Update).
3. Lijn de IR-poorten uit tussen de zender en de ontvanger. De IR-poorten moeten voor de gehele download uitgelijnd zijn, wat 50 seconden of langer kan duren.
   Tip: De rode uitlijnings-LED gaat branden wanneer de uitlijning correct is.
4. Druk op ENTER op de ontvanger om de download naar de zender te starten. De ontvanger toont de voortgang van de update als een percentage.

Probleemoplossing

Probleem	Zie oplossing...
Geen geluid	Voeding, kabels, radiofrequentie of versleuteling komt niet overeen
Zwak geluid of vervorming	Versterking, kabels
Gebrek aan bereik, ongewenste geluidspieken of uitval	Radiofrequentie (RF)
Kan de zender niet uitschakelen of de frequentie-instellingen niet wijzigen, of kan de ontvanger niet programmeren	Interfacevergrendelingen
Bericht Versleuteling komt niet overeen	Versleuteling komt niet overeen
Bericht Firmware komt niet overeen	Firmware komt niet overeen
Bericht Zenderbatterij heet	Tx-batterij heet
Rode LED antennefout	RF
Draagbare zender schakelt uit tijdens gebruik	Maak batterijcontacten schoon

Voeding

Zorg ervoor dat de ontvanger en de zender voldoende spanning ontvangen. Controleer de batterij-indicatoren en vervang indien nodig de batterijen van de zender.

Versterking

Pas de systeemversterking aan de voorzijde van de ontvanger aan. Zorg ervoor dat het uitgangsniveau aan de achterkant van de ontvanger overeenkomt met de microfoon/lijn-ingangsinstelling van de mengtafel, versterker of DSP.

Kabels

Controleer of alle kabels en connectoren correct werken.

Interfacevergrendelingen

De zender en de ontvanger kunnen worden vergrendeld om onbedoelde of ongeautoriseerde wijzigingen te voorkomen. Een vergrendelde functie of knop produceert het scherm Locked (Vergrendeld) op het LCD-paneel of het vergrendelingspictogram knippert op een zender.

Versleuteling komt niet overeen

Synchroniseer alle ontvangers en zenders opnieuw nadat u versleuteling hebt in- of uitgeschakeld.

Firmware komt niet overeen

Gekoppelde zenders en ontvangers moeten dezelfde firmwareversie geïnstalleerd hebben om een consistente werking te garanderen. Zie het onderwerp Firmware voor de firmware-updateprocedure.

Tx-batterij heet

Als de zenderbatterij niet afkoelt, wordt de zender uitgeschakeld. Laat het apparaat afkoelen en overweeg vervolgens de zenderbatterij te vervangen om de werking voort te zetten.

Identificeer mogelijke externe warmtebronnen voor de zender en gebruik de zender uit de buurt van die externe warmtebronnen.

Alle batterijen moeten worden opgeslagen en gebruikt uit de buurt van externe warmtebronnen in redelijke temperatuuromstandigheden voor de beste prestaties.

Radiofrequentie (RF)

RF-LED's

Als geen van de blauwe RF Diversity LED's brandt, detecteert de ontvanger de aanwezigheid van een zender niet.

De oranje RF Signal Strength LED's geven de hoeveelheid ontvangen RF-vermogen aan. Dit signaal kan afkomstig zijn van de zender, maar het kan ook afkomstig zijn van een storingsbron, zoals een televisie-uitzending. Als meer dan twee van de oranje RF-LED's nog steeds branden terwijl de zender is uitgeschakeld, kan dat kanaal storing ondervinden en moet u een ander kanaal proberen.

De rode RF LED geeft RF-overbelasting aan. Overbelastingen hebben het potentieel om storing te veroorzaken in installaties met meerdere systemen. Als u een overbelasting ervaart, schakelt u de ontvanger uit om te zien of deze storing veroorzaakt met andere componenten.

De numerieke kanaalselectieknop wordt ook rood om storing aan te geven.

• Zwak rood = Kanaal is niet geselecteerd, ondervindt storing
• Fel rood = Kanaal is geselecteerd, ondervindt storing

Compatibiliteit

• Voer een Scan and Sync (Scannen en synchroniseren) uit om ervoor te zorgen dat de zender en de ontvanger zijn ingesteld op dezelfde groep en hetzelfde kanaal.
• Kijk naar het bandlabel op de zender en zorg ervoor dat de ontvanger is ingesteld op dezelfde band.

Storing verminderen

• Voer een groeps- of kanaalscan uit om de beste open frequentie te vinden. Voer een synchronisatie uit om de instelling over te brengen naar de zender.
• Controleer voor meerdere systemen of alle systemen zijn ingesteld op kanalen in dezelfde groep (systemen in verschillende banden hoeven niet op dezelfde groep te worden ingesteld).
• Zorg voor een zichtlijn tussen de zender en de ontvangerantennes.
• Verplaats de ontvangerantennes of richt ze weg van metalen voorwerpen of andere bronnen van RF-interferentie (zoals LED-wanden, computers, digitale effecten, netwerkswitches, netwerkkabels en Personal Stereo Monitor (PSM) draadloze systemen).
• Elimineer RF-overbelasting (zie hieronder).

Bereik vergroten

Als de zender zich op meer dan 6 tot 60 m (20 tot 200 ft) van de ontvangerantenne bevindt, kunt u het bereik mogelijk vergroten door een van de volgende handelingen uit te voeren:

• Storing verminderen (zie hierboven).
• Verhoog het RF-vermogensniveau van de zender.
• Gebruik de normale modus in plaats van de modus High Density (Hoge dichtheid).
• Gebruik een actieve richtantenne, een antennedistributiesysteem of een ander antenneaccessoire om het RF-bereik te vergroten.

RF-overbelasting elimineren

Als u de rode RF LED op een ontvanger ziet, probeer dan het volgende:

• Verlaag het RF-vermogensniveau van de zender
• Verplaats de zender verder weg van de ontvanger - minstens 6 m (20 ft)
• Als u actieve antennes gebruikt, verlaag dan de antenne- of versterkerversterking.
• Gebruik omnidirectionele antennes

Antennefouten

De rode LED Antenna Fault (Antennefout) geeft een kortsluiting of overmatige belasting aan bij een antennepoort.

• Controleer antennes en kabels op schade
• Zorg ervoor dat antennepoorten niet overbelast zijn
• Controleer de instelling van de antennevoorloopspanning. Schakel de spanning uit als u passieve antennes gebruikt.

Maak batterijcontacten schoon

Maak de batterijcontacten schoon met een reiniger voor elektrische contacten die is ontworpen voor gouden contacten en veilig is voor kunststoffen.

Specificaties

Mic-offsetbereik
12 tot 21 dB (in stappen van 1 dB)

Batterijtype
Shure SB920A oplaadbare Li-ion

Batterijduur
@ 10 mW
Shure SB920A tot 9 uur
Zie de tabel met de batterijduur

Afmetingen
254 mm x 51 mm (10,0 inch x 2,0 inch) L x Dia.

Gewicht
338 g (11,9 oz.), zonder batterij

Behuizing
Gegoten aluminium

Bedrijfstemperatuurbereik
-18°C (0°F) tot 50°C (122°F)
Opmerking: de eigenschappen van de batterij kunnen dit bereik beperken.

Opslagtemperatuurbereik
-29°C (-20°F) tot 74°C (165°F)
Opmerking: de eigenschappen van de batterij kunnen dit bereik beperken.

Audio-ingang

Configuratie
Niet-gebalanceerd

Maximaal ingangsniveau
1 kHz bij 1% THD
145 dB SPL (SM58), typisch
Opmerking: afhankelijk van het microfoontype

RF-uitgang

Antennetype
Dubbele band helix

In beslag genomen bandbreedte
<200 kHz

Kanaalafstand
Standaardmodus 350 kHz
Hogedichtheidsmodus 125 kHz
varieert per regio

Modulatietype
Shure Axient Digital Proprietary

Vermogen
2 mW, 10 mW, 40 mW
Zie de tabel Frequentiebereik en uitgangsvermogen, varieert per regio

Specifiek absorptietempo (SAR)
< 0,19 W/kg ShowLink

Netwerktype
IEEE 802.15.4

Antennetype
Zigbee Dual Conformal

Frequentiebereik
2,40 tot 2,4835 GHz (24 kanalen)

RF-uitgangsvermogen
10 dBm (ERP)
varieert per regio

Frequentiebereik en uitgangsvermogen zender

Band	Frequentiebereik (MHz)	Tx RF-vermogen (mW)***
G53	470 tot 510	2/10/40
G54	479 tot 565	2/10/20
G55†	470 tot 636	2/10/40
G56◇	470 tot 636	2/10/40
G57△	470 tot 616*	2/10/40
G62	510 tot 530	2/10/40
H54	520 tot 636	2/10/40
K53†	606 tot 698	2/10/40
K54△	606 tot 663**	2/10/40
K55	606 tot 694	2/10/40
K56	606 tot 714	2/10/40
K57	606 tot 790	2/10/40
K58	622 tot 698	2/10/40
L54	630 tot 787	2/10/40
L60	630,125 tot 697,875	2/10/40
P55	694 tot 703, 748 tot 758, 803 tot 806	2/10/40
R52	794 tot 806	10
JB	806 tot 810	2/10
X55	941 tot 960	2/10/40
X56	960 tot 1000	2/10/40

*Met een gat tussen 608 en 614 MHz.

**Met een gat tussen 608 en 614 MHz en een gat tussen 616 en 653 MHz.

***Vermogen geleverd aan de antennepoort.

†De bedrijfsmodus varieert per regio. In Brazilië wordt de hogedichtheidsmodus gebruikt. Het maximale vermogensniveau voor Peru is 10 mW.

△Uitgangsvermogen beperkt tot 10 mW boven 608 MHz.

◇Korea definieert vermogen als geleid (ERP), wat 1 dB minder is dan aangegeven in de tabel. เครื่องโทรคมนาคมและอุปกรณ์นี้มีความสอดคล้องตามมาตรฐานหรือข้อกำหนดทางเทคนิคของ กสทช.

Referenties

• Shure: Microfoons, draadloze microfoons, in-ear monitoring, oortelefoons, hoofdtelefoons
• SUU - Shure Update Utility - Shure USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

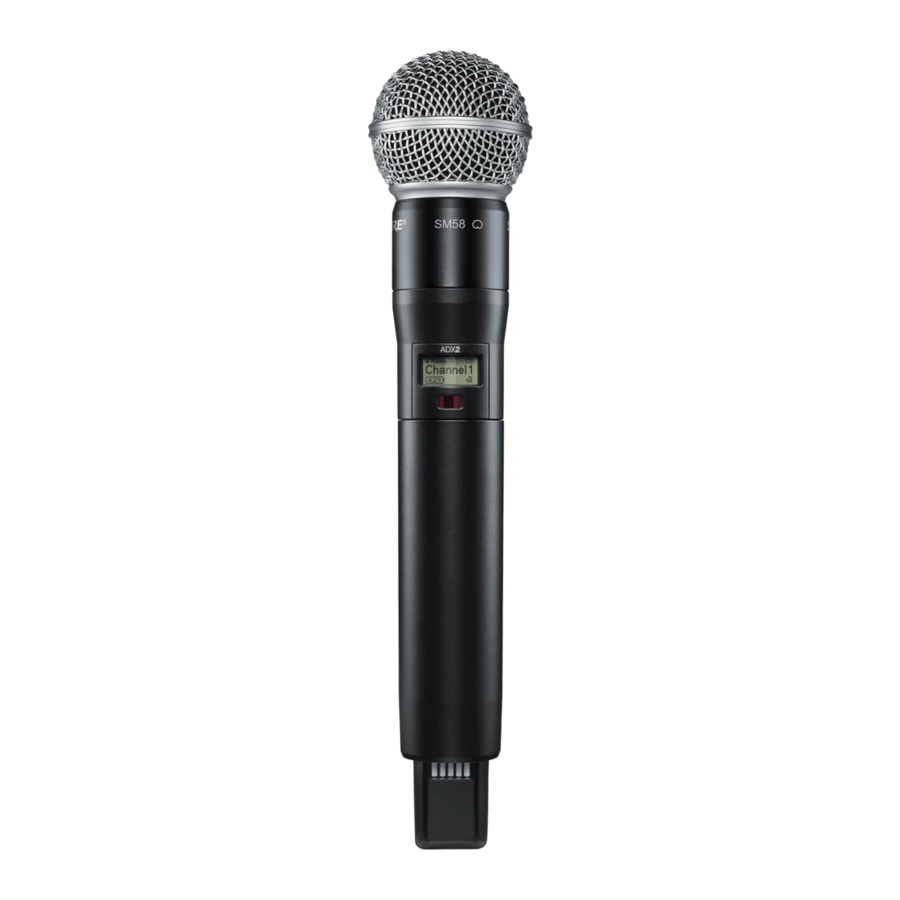

Download Shure ADX2 - Handleiding voor handzender

Beschikbare talen
