Technics SU-C700 - Stereo Geïntegreerde Versterker Handleiding

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding voor toekomstig gebruik.

Functies van dit apparaat

Dit apparaat biedt de volgende functies:

Volledig digitale versterker met een uiterst nauwkeurig circuit voor jitterreductie en PWM-conversiecircuit
Dit apparaat is een volledig digitale versterker. Het speciaal ontworpen circuit voor jitterreductie en het uiterst nauwkeurige PWM-conversiecircuit elimineren vervorming, ruis en jitter.

LAPC (Load Adaptive Phase Calibration)
Adaptieve verwerking van de luidsprekerimpedantie vlakt de frequentieamplitude en de fasekenmerken af. Het resultaat is de reproductie van geluid met een rijke ruimtelijke expressie.

Snelle en geluidsarme lineaire voeding
De combinatie van een Schottky-barrier diode met grote stroomsterkte, een gelijkrichtcircuit met een grote opslagcondensator en een gestabiliseerd voedingscircuit zorgt voor een opmerkelijk superieure voeding die zowel geluidsarm als overvloedig is.

Aanbevolen apparaten

We raden aan om Technics-apparaten (optioneel) te gebruiken voor een superieure geluidskwaliteit.

Productnaam	Modelnummer
Netwerkaudiospeler	ST-C700
Compact Disc-speler	SL-C700*
Luidsprekersysteem	SB-C700

* Dit product zal naar verwachting in juli 2015 worden uitgebracht.

Over beschrijvingen in deze Gebruiksaanwijzing De getoonde illustraties kunnen afwijken van uw apparaat. Tenzij anders aangegeven, worden de bewerkingen beschreven met behulp van de afstandsbediening.

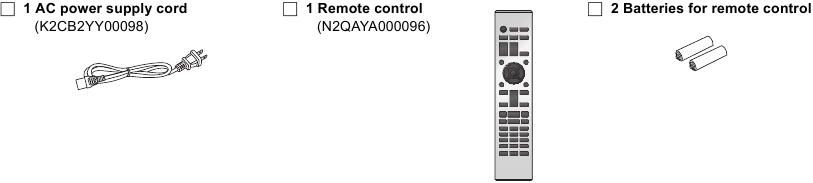

Accessoires

(ALLEEN VOOR CANADA)
Het bijgevoegde Canadees-Franse labelvel komt overeen met het Engelse display op het apparaat.

• Productnummers die in deze Gebruiksaanwijzing worden vermeld, zijn correct vanaf december 2014. Deze kunnen worden gewijzigd.
• Gebruik geen wisselstroomvoedingskabel met andere apparatuur.

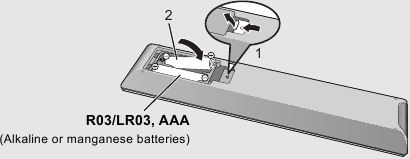

De afstandsbediening gebruiken

Plaats de batterij zo dat de polen (+ en -) overeenkomen met die in de afstandsbediening.

Richt hem op de afstandsbedieningssignaalsensor op dit apparaat.

• Houd de batterijen buiten bereik van kinderen om inslikken te voorkomen.

Onderhoud van het apparaat

Trek de wisselstroomvoedingskabel uit het stopcontact vóór het onderhoud. Reinig dit apparaat met een zachte doek.

• Als er veel vuil is, wring dan een natte doek stevig uit om het vuil weg te vegen en veeg het vervolgens af met een zachte doek.
• Gebruik geen oplosmiddelen zoals benzine, verdunner, alcohol, keukenreinigingsmiddel, een chemische doek, enz. Dit kan ervoor zorgen dat de buitenkant van de behuizing vervormt of dat de coating loslaat.

Bedieningsreferentiegids

Dit apparaat

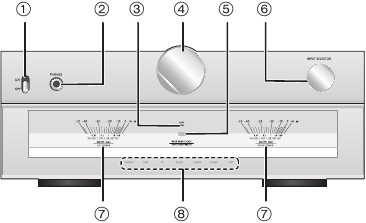

Voorkant

1. Aan/uit-schakelaar
   Schakel dit apparaat in/uit.
   • De afstandsbediening werkt niet wanneer de aan/uit-schakelaar in de onderste stand staat.
2. Koptelefoonaansluiting
   Voor het aansluiten van een hoofdtelefoonstekker.
   • Wanneer er een stekker is aangesloten, geven de luidsprekers geen geluid.
   • Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.
   • Langdurig luisteren op vol volume kan de oren van de gebruiker beschadigen.
3. LAPC-indicator
   De indicator licht op wanneer de uitgangscorrectie van de versterker is ingeschakeld.
4. Volumeknop
   Pas het volume aan.
   • Wanneer dit apparaat is gedempt, wordt de demping geannuleerd als u aan de knop tegen de klok in draait totdat deze stopt en vervolgens met de klok mee draait.
5. Afstandsbedieningssignaalsensor
   Afstand: binnen ca. 7 m recht vooruit
   Hoek: ca. 30º links en rechts
6. Ingangskeuzeknop
   Draai deze knop met de klok mee of tegen de klok in om de ingangsbron te selecteren.
7. Piekkrachtmeter
   Geeft het uitgangsniveau weer.
8. Ingangsindicator
   De indicator voor de geselecteerde ingangsbron licht op.
   • De indicator knippert als u "PC", "COAX1", "COAX2", "COAX3" of "OPT" selecteert wanneer het apparaat niet op dit apparaat is aangesloten.

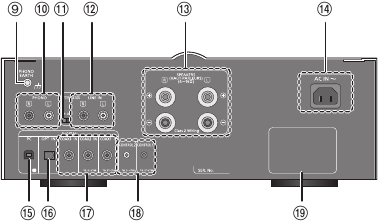

Achterkant

9. PHONO AARDE-aansluiting [PHONO EARTH]
   Voor het aansluiten van de aardingsdraad van een platenspeler.
10. Analoge audio-ingangsaansluiting [PHONO]
    Voor het aansluiten van een platenspeler.
    • MM-cartridges worden ondersteund.
11. Verzwakker [ATTENUATOR]
    Als er audiovervorming optreedt bij gebruik van de analoge audio-ingangsaansluiting [LINE IN], zet u deze schakelaar op [ON].
12. Analoge audio-ingangsaansluiting [LINE IN]
13. Luidsprekeraansluitingen [SPEAKERS]
14. AC IN-aansluiting [AC IN ~]
15. Digitale audio-ingangsaansluiting [PC]
    Voor aansluiting op een pc, etc.
16. Digitale audio-ingangsaansluiting [OPT IN]
17. Digitale audio-ingangsaansluitingen [COAX1 IN]/[COAX2 IN]/[COAX3 IN]
18. Systeemaansluitingen [CONTROL1]/[CONTROL2]
19. Productidentificatiemarkering
    Het modelnummer wordt aangegeven.

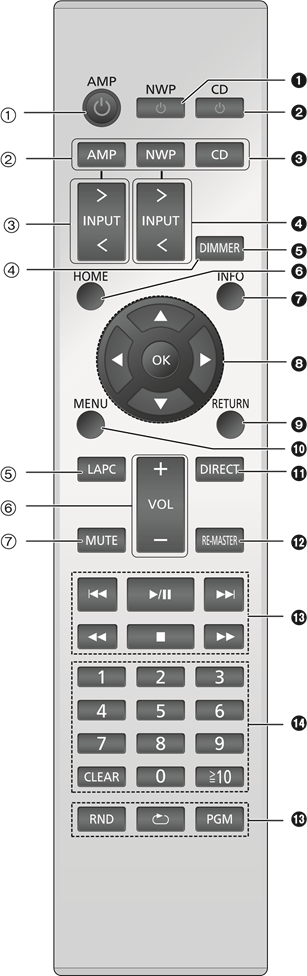

Afstandsbediening

Knoppen die werken voor dit apparaat

1. [AMP ]: Stand-by/aan-schakelaar
   Druk hierop om het apparaat van aan naar stand-by modus te schakelen of omgekeerd. In de stand-by modus verbruikt het apparaat nog steeds een kleine hoeveelheid stroom.
   • De afstandsbediening werkt niet wanneer de aan/uit-schakelaar in de onderste stand staat.
2. [AMP]/[NWP]/[CD]: Selecteer het te bedienen apparaat

   [AMP]	LINE-indicator licht op
   [NWP]	COAX1-indicator licht op
   [CD]	COAX2-indicator licht op

3. [> INPUT <]: Selecteer de ingangsbron
4. [DIMMER]: Pas de helderheid van het licht en de indicatoren aan
   Elke keer dat u op deze knop drukt, wordt de helderheid gewijzigd.
5. [LAPC]: Meet de kenmerken van de versterker en corrigeer de uitvoer
6. [+ VOL -]: Pas het volume aan
7. [MUTE]: Demping van het geluid (Geluid dempen)
   Ingangsindicator knippert. Druk nogmaals op [MUTE] om te annuleren.

Knoppen die werken voor de ST-C700/SL-C700

De afstandsbediening van dit apparaat werkt ook voor de STC700/SL-C700.

Raadpleeg voor informatie over de werking van de ST-C700/SL-C700 ook de bedieningsinstructies.

1. Stand-by/aan-schakelaar voor de ST-C700
2. Stand-by/aan-schakelaar voor de SL-C700
3. Selecteer het te bedienen apparaat
4. Selecteer de ingangsbron van de ST-C700
5. Pas de helderheid van het display aan
6. Geef het HOME-menu weer
7. Wijzig de weergegeven informatie
8. Selectie/OK
9. Keer terug naar het vorige display
10. Ga naar het menu
11. Directe modus in-/uitschakelen (Direct mode)
12. Re-master in-/uitschakelen (Re-master)
13. Basisknoppen voor afspeelbediening
14. Numerieke knoppen, enz.

Aan de slag

• Schakel alle apparatuur uit voordat u de verbinding maakt en lees de betreffende bedieningsinstructies.
• Sluit het netsnoer pas aan als alle andere aansluitingen zijn voltooid.
• Steek de stekkers van de aan te sluiten kabels helemaal in de aansluitingen.
• Buig de kabels niet in scherpe hoeken.

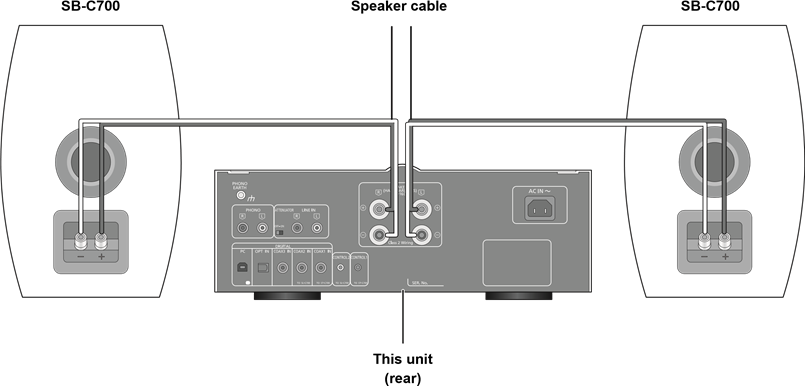

Luidsprekeraansluiting

bijv.

1. Draai de knoppen los en steek de kerndraden in de gaten.

2. Draai de knoppen vast.


• Als de aansluitingen voltooid zijn, trekt u lichtjes aan de luidsprekerkabels om te controleren of ze stevig vastzitten.
• Wees voorzichtig dat u de polariteit van de luidsprekerkabels niet kruist (kortsluiting) of omkeert, omdat dit de versterker kan beschadigen.

• Sluit de polariteit (+/-) van de aansluitingen correct aan. Als u dit niet doet, kan dit een negatief effect hebben op stereo-effecten of storingen veroorzaken.
• Raadpleeg de bedieningsinstructies van de luidsprekers voor meer informatie.

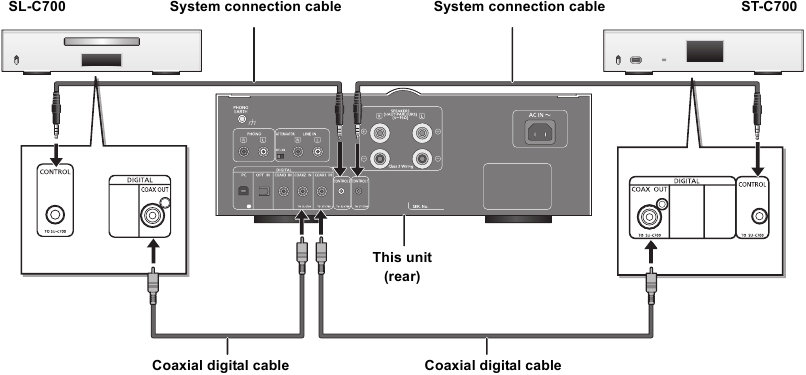

Systeembedieningsaansluiting op een ST-C700/SL-C700

• U kunt digitale audiosignalen naar dit apparaat invoeren en muziek afspelen.
• U kunt dit apparaat automatisch koppelen aan de ST-C700/SL-C700 en ze eenvoudig bedienen met de afstandsbediening.

• Gebruik de systeemverbindingskabels en de coaxiale digitale kabels die bij de ST-C700/SL-C700 zijn geleverd.
• Sluit de systeemverbindingskabels aan op de systeemterminals [CONTROL1]/[CONTROL2].
  Sluit de ST-C700 aan op [CONTROL1] en de SL-C700 op [CONTROL2].
• Sluit coaxiale digitale kabels aan op de digitale audio-ingangsterminals [COAX1 IN]/[COAX2 IN].
  Sluit de ST-C700 aan op [COAX1 IN] en de SL-C700 op [COAX2 IN].

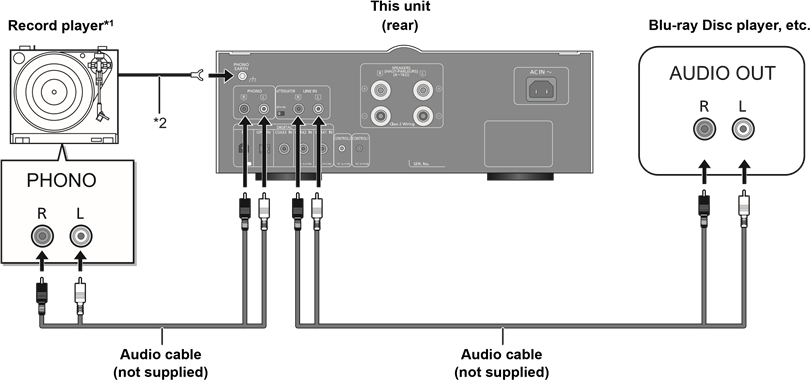

Aansluiten op analoge audio-uitvoerapparaten

U kunt analoge audiosignalen naar dit apparaat invoeren en muziek afspelen.

bijv.

*1 Wanneer u een platenspeler met een ingebouwde PHONO-equalizer aansluit, sluit u de kabel aan op de analoge audio-ingangsterminal [LINE IN].

*2 Wanneer u een platenspeler met een aardingsdraad aansluit, sluit u de aardingsdraad aan op de PHONO EARTH-terminal [PHONO EARTH] van dit apparaat.

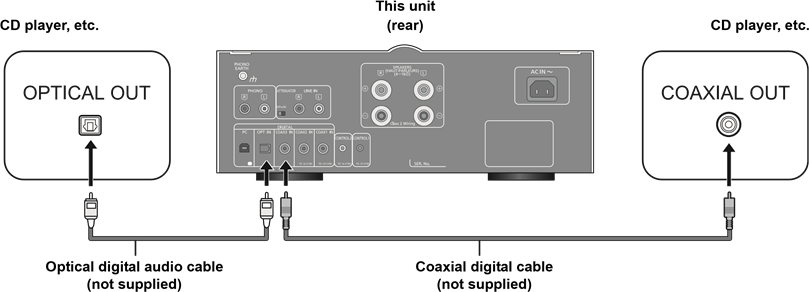

Aansluiten op digitale audio-uitvoerapparaten

U kunt digitale audiosignalen naar dit apparaat invoeren en muziek afspelen.

bijv.

• De digitale audio-ingang van dit apparaat ondersteunt alleen de lineaire PCM (LPCM)-signalen die hieronder worden vermeld. Raadpleeg de bedieningsinstructies van het aangesloten apparaat voor meer informatie.

Ingangsterminal	Samplingfrequentie	Aantal kwantiseringsbits
Coaxiale digitale ingang	32/ 44.1/ 48/ 88.2/ 96/ 176.4/ 192 kHz	16/24 bit
Optische digitale ingang	32/ 44.1/ 48/ 88.2/ 96 kHz	16/24 bit

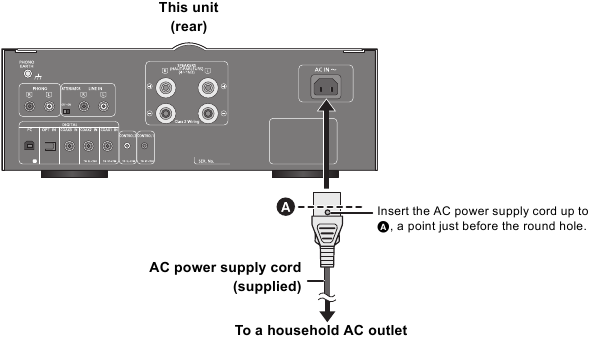

Aansluiting van het netsnoer

Sluit pas aan als alle andere aansluitingen zijn voltooid.

• Dit apparaat verbruikt een kleine hoeveelheid wisselstroom, zelfs als de aan/uit-schakelaar in de stand [OFF] staat. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Plaats het apparaat zo dat de stekker gemakkelijk kan worden verwijderd.

De kenmerken van de versterker meten en de uitvoer corrigeren

Om de audio-uitvoer te optimaliseren, kunt u de versterkereigenschappen meten en de uitvoer corrigeren wanneer deze op de luidsprekers is aangesloten.

• Koppel de hoofdtelefoon los. Als u ze aansluit tijdens het meten van de versterkereigenschappen of het corrigeren van de versterkeruitvoer, wordt dit geannuleerd.

Testtoon die wordt uitgezonden tijdens de meting

Om de meetnauwkeurigheid te garanderen, geven de luidsprekers met regelmatige tussenpozen een testtoon af. (Gedurende ongeveer 4 minuten)
Het is niet mogelijk om het volume van de audio die wordt uitgevoerd te wijzigen terwijl de meting bezig is.

1. Zet de aan/uit-schakelaar van dit apparaat in de [/I]-stand.
2. Houd [LAPC] ingedrukt totdat de LAPC-indicator op dit apparaat begint te knipperen.
   • Dit apparaat begint de kenmerken van de versterker te meten. Controleer of er een testtoon wordt uitgevoerd via zowel de linker- als de rechterluidspreker.
     • Als u op [LAPC] drukt terwijl de meting bezig is, wordt deze geannuleerd. De LAPC-indicator op dit apparaat gaat uit.
   • Wanneer de meting is voltooid, wordt de correctie van de versterkeruitvoer automatisch ingeschakeld. De LAPC-indicator op dit apparaat gaat branden.

De functie voor uitvoercorrectie in-/uitschakelen

Druk op [LAPC].

Telkens wanneer u op de knop drukt:

LAPC-indicator brandt	Aan
LAPC-indicator gaat uit	Uit

• Afhankelijk van het type aangesloten luidsprekers, kan het effect van de functie voor uitvoercorrectie minimaal zijn.
• De gecorrigeerde uitvoer blijft van kracht totdat u de kenmerken opnieuw meet. Wanneer u andere luidsprekers gebruikt, voert u de meting opnieuw uit.

Bediending

Reduceer het volume tot een minimum.

1. Zet de aan/uit-schakelaar van dit apparaat in de [/I]-stand.
2. Druk op [> INPUT <] onder [AMP] om de ingangsbron te selecteren.
   De indicator van de geselecteerde ingangsbron gaat branden.

   PHONO	Analoge audio-ingang (PHONO)
   LINE	Analoge audio-ingang (LINE IN)
   PC	Digitale audio-ingang (PC)
   COAX1	Digitale audio-ingang (COAX1 IN) ST-C700
   COAX2	Digitale audio-ingang (COAX2 IN) SL-C700
   COAX3	Digitale audio-ingang (COAX3 IN)
   OPT	Digitale audio-ingang (OPT IN)

3. Bedien het apparaat dat voor het afspelen moet worden gebruikt.
4. Druk op [+ VOL -] om het volume aan te passen.

Automatische uitschakelfunctie

Dit apparaat is ontworpen om het energieverbruik te verminderen en energie te besparen. Het apparaat schakelt automatisch over naar de stand-by modus als er geen geluid is en het gedurende ongeveer 20 minuten niet wordt gebruikt.

• De fabrieksinstelling is "Aan".

Om deze functie te annuleren

1. Houd [MUTE] (Dempen) ingedrukt totdat de PHONO-indicator op dit apparaat begint te knipperen.
2. Druk op [MUTE] (Dempen).
   Telkens wanneer u op de knop drukt:

   COAX3-indicator knippert	Aan
   OPT-indicator knippert	Uit

3. Druk op [VOL -] om af te sluiten.

• U verlaat de automatische uitschakelmodus als u ongeveer 10 seconden geen knoppen en bedieningselementen bedient nadat een van de drie bovenstaande indicatoren begint te knipperen.

Afstandsbedieningscode

Wanneer andere apparatuur reageert op de meegeleverde afstandsbediening, wijzigt u de afstandsbedieningscode.

• De fabrieksinstelling is "1".

Richt de afstandsbediening op dit apparaat en houd [OK] en de numerieke knop minstens 4 seconden ingedrukt.

• Wanneer de code wordt gewijzigd, knipperen de PC-indicator en de COAX2-indicator gedurende ongeveer 10 seconden.

[OK] + [1]	Stel de code in op 1
[OK] + [2]	Stel de code in op 2

• Wanneer de ST-C700/SL-C700 is aangesloten via de systeembedieningsfunctie, wijzigt u de afstandsbedieningscode van de ST-C700/SL-C700 en de afstandsbedieningscode voor dit apparaat.

De systeembedieningsfunctie gebruiken

U kunt dit apparaat automatisch koppelen aan de ST-C700/SL-C700 en ze eenvoudig bedienen met de afstandsbediening.

Voorbereiding

1. Sluit dit apparaat en de ST-C700/SL-C700 aan met systeemverbindingskabels en coaxiale digitale kabels.
2. Zet de aan/uit-schakelaar van dit apparaat en de STC700/SL-C700 in de [ /I]-stand.

Dit apparaat en de ST-C700/SL-C700 tegelijkertijd in-/uitschakelen

• Als u de afstandsbediening op dit apparaat richt en op [AMP ] drukt wanneer dit apparaat en de ST-C700/SL-C700 in de stand-by modus staan, worden dit apparaat en het apparaat van de geselecteerde ingangsbron tegelijkertijd ingeschakeld.
• Als u de afstandsbediening op dit apparaat richt en op [AMP ] drukt wanneer dit apparaat en de ST-C700/SL-C700 zijn ingeschakeld, gaan dit apparaat en de ST-C700/SL-C700 tegelijkertijd in de stand-by modus.

De ingangsbron van dit apparaat automatisch schakelen

Wanneer u een bewerking zoals afspelen uitvoert op de STC700/SL-C700, wordt de ingangsbron van dit apparaat automatisch overgeschakeld naar "COAX1"/"COAX2".

• Raadpleeg de bedieningsinstructies van de ST-C700/SL-C700 voor informatie over de bediening ervan.
• Als u de speciale app "Technics Music App" (gratis) op uw tablet/smartphone installeert, kunt u een breed scala aan functies gebruiken wanneer het apparaat en de ST-C700 zijn aangesloten.
  Ga voor meer informatie naar:
  www.technics.com/support/

Audio beluisteren vanaf een pc, enz.

U kunt de digitale audio-ingang [PC] en een pc, enz. aansluiten met een USB-kabel en muziek afspelen op de pc, enz. met dit apparaat.

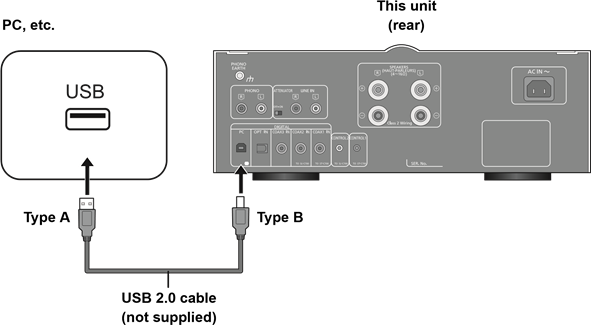

Aansluiten op een pc Volg de onderstaande stappen voordat u verbinding maakt met een pc. Raadpleeg het volgende voor de aanbevolen OS-versies voor uw pc: Windows Vista, Windows 7, Windows 8, Windows 8.1 OS X 10.7, 10.8, 10.9, 10.10 Download en installeer de speciale driver op de pc. (Alleen voor Windows OS) Download en installeer de driver via de onderstaande website. www.technics.com/support/ Download en installeer de speciale app "Technics Audio Player" (gratis) op uw pc. (Gemeenschappelijk voor zowel Windows OS als OS X) Download en installeer de app via de onderstaande website. www.technics.com/support/

(vanaf november 2014)

1. Koppel het netsnoer los.
2. Sluit dit apparaat en een pc, enz. aan.
   bijv.

3. Sluit het netsnoer aan op dit apparaat en zet de stroomschakelaar op de [/I]-stand.
4. Druk herhaaldelijk op [> INPUT <] onder [AMP] om "PC" te selecteren.
5. Bedien de pc, enz. voor het afspelen.
6. Druk op [+ VOL -] om het volume aan te passen.

Probleemoplossing

Voordat u service aanvraagt, dient u de volgende controles uit te voeren. Als u niet zeker bent van sommige controlepunten, of als de oplossingen in de volgende handleiding het probleem niet oplossen, raadpleeg dan uw dealer voor instructies.

Om alle instellingen terug te zetten naar de fabrieksinstellingen Wanneer de volgende situaties zich voordoen, reset u het geheugen: Er is geen reactie wanneer er op knoppen wordt gedrukt. U wilt de inhoud van het geheugen wissen en resetten. Wanneer het apparaat is uitgeschakeld: Houd [AMP ] ingedrukt. Terwijl u [AMP ] ingedrukt houdt, zet u de stroomschakelaar van dit apparaat in de [ /I]-stand. Blijf [AMP ] vasthouden totdat de pc-indicator en de COAX2-indicator twee keer knipperen.

Warmteontwikkeling van dit apparaat.

• Dit apparaat wordt warm wanneer het volume hoog is. Dit is geen storing.

Er is een "brommend" geluid te horen tijdens het afspelen.

• Een netsnoer of fluorescentielamp bevindt zich in de buurt van de kabels. Houd andere apparaten en snoeren uit de buurt van de kabels van dit apparaat.
• Zet de [ATTENUATOR]-schakelaar op [ON].
• Een sterk magnetisch veld in de buurt van een tv of ander apparaat kan de audiokwaliteit nadelig beïnvloeden. Houd dit apparaat uit de buurt van dergelijke apparaten.
• De luidsprekers kunnen ruis produceren wanneer een apparaat in de buurt krachtige radiogolven uitzendt, bijvoorbeeld wanneer een mobiele telefoon in gesprek is.

Geen geluid.

• Controleer de aansluitingen op luidsprekers en andere apparatuur. Meet na het controleren van de aansluitingen de kenmerken van de versterker.
• Controleer of de juiste ingangsbron is geselecteerd.
• Steek de stekkers van de aan te sluiten kabels helemaal in.
• Het afspelen van meerkanaalsinhoud wordt niet ondersteund.
• De digitale audio-ingangen van dit apparaat kunnen alleen lineaire PCM-signalen (LPCM) detecteren. Raadpleeg de gebruiksaanwijzing van het aangesloten apparaat voor meer informatie.

De afstandsbediening werkt niet goed.

• Plaats geen objecten voor de signaalsensor om interferentie te voorkomen.
• Wijzig de code van de afstandsbediening als andere producten reageren op deze afstandsbediening.

Door op [DIMMER] te drukken, verandert het display en de helderheid van de basisbedieningsschakelaars van de STC700/SL-C700.

• [DIMMER] werkt voor de ST-C700/SL-C700 en dit apparaat. Schakel het apparaat uit waarvan u het helderheidsniveau wilt behouden en druk op [DIMMER].

De piekvermogensmeter werkt niet.

• In de volgende gevallen werkt deze meter niet:
  • Wanneer een hoofdtelefoonstekker is aangesloten.
  • Wanneer het piekvermogensmeterlicht is uitgeschakeld door op [DIMMER] te drukken.
  • Wanneer dit apparaat is gedempt door op [MUTE] (Dempen) te drukken.

De systeemregelfunctie werkt niet.

• Gebruik de systeemverbindingskabels die bij de STC700/SL-C700 zijn geleverd.
• Sluit de systeemverbindingskabels aan op de systeemterminals [CONTROL1]/[CONTROL2].
  Sluit de ST-C700 aan op [CONTROL1] en de SL-C700 op [CONTROL2].
• Sluit coaxiale digitale kabels aan op de digitale audio-ingangen [COAX1 IN]/[COAX2 IN].
  Sluit de ST-C700 aan op [COAX1 IN] en de SL-C700 op [COAX2 IN].

Het apparaat wordt automatisch uitgeschakeld.

• Is de automatische uitschakelfunctie ingeschakeld?
• Als de ST-C700 via de systeemregelfunctie op dit apparaat is aangesloten, kan dit apparaat automatisch in de stand-bystand gaan wanneer de ST-C700 in de stand-bystand gaat.
• Dit apparaat bevat een beveiligingscircuit om schade door warmteontwikkeling te voorkomen. Wanneer u dit apparaat gedurende langere tijd op een hoog volumeniveau gebruikt, kan het automatisch worden uitgeschakeld.
  Wacht tot dit apparaat is afgekoeld voordat u dit apparaat weer inschakelt. (Gedurende ongeveer 3 minuten)

Ingangsindicator knippert.

• In de volgende gevallen knippert de ingangsindicator:
  • Wanneer dit apparaat is gedempt door op [MUTE] (Dempen) te drukken.
  • "PC", "COAX1", "COAX2", "COAX3" of "OPT" is geselecteerd, maar er is geen apparaat aangesloten.
  • Audiosignalen, zoals samplingfrequentiecomponenten, worden niet correct ingevoerd.

Specificaties

ALGEMEEN

Voeding	AC 120 V, 60 Hz
Stroomverbruik	73 W
Stroomverbruik in stand-bystand	Circa 0,3 W
Stroomverbruik in uitgeschakelde stand	Circa 0,3 W
Afmetingen (BxHxD)	340 mm x 132 mm x 325 mm (13 3/8" x 5 7/32" x 12 13/16")
Massa (gewicht)	Circa 8,3 kg (18,3 lbs)
Bedrijfstemperatuurbereik	0 ºC tot +40 ºC (+32 ºF tot +104 ºF)
Luchtvochtigheidsbereik tijdens bedrijf	35% tot 80% RH (geen condensatie)

VERSTERKERGEDEELTE

FTC-uitgangsvermogen	45 W + 45 W (20 Hz tot 20 kHz, T.H.D. 0,5%, 8 Ω, 20 kHz LPF) 70 W + 70 W (20 Hz tot 20 kHz, T.H.D. 0,5%, 4 Ω, 20 kHz LPF)
Belastingimpedantie	4 Ω tot 16 Ω
Frequentierespons
PHONO (MM)	20 Hz tot 20 kHz (RIAA-AFWIJKING ±1 dB, 8 Ω)
LIJN	20 Hz tot 80 kHz (-3 dB, 8 Ω)
COAX1/2/3	20 Hz tot 90 kHz (-3 dB, 8 Ω)
Ingangsgevoeligheid/ingangsimpedantie
LIJN	200 mV / 22 kΩ
PHONO (MM)	2,5 mV / 47 kΩ

AANSLUITINGEN

Hoofdtelefoonaansluiting	Stereo, Ø6,3 mm (1/4")
USB-poort
USB-standaard	USB 2.0 hoge snelheid
Specificatie USB-audioklasse	USB-audioklasse 2.0, asynchrone modus
Connector	USB-standaard B-connector
Formaatondersteuning	LPCM (32/ 44,1/ 48/ 88,2/ 96/ 176,4/ 192 kHz, 16/24/32 bit) DSD (2,8224 MHz, 5,6448 MHz)
DSD-bedieningsmodus	ASIO Native-modus, DoP-modus DSD64/DSD128-weergave
Kanaal	2-kanaals
Analoge ingang
Lijningang	Pin-aansluiting
PHONO (MM)	Pin-aansluiting
Digitale ingang
Optische digitale ingang	Optische aansluiting
Coaxiale digitale ingang x3	Pin-aansluiting
Formaatondersteuning	LPCM
Systeempoort
Systeemregeling x2	Ø3,5 mm (1/8")-aansluiting

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Massa en afmetingen zijn benaderingen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg de veiligheidsinstructies op het apparaat en de toepasselijke veiligheidsinstructies die hieronder worden vermeld. Bewaar deze bedieningsinstructies bij de hand voor toekomstig gebruik.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer zodat er niet op kan worden gelopen of dat het bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die is gespecificeerd door de fabrikant of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Apparaat

• Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  • Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op dit apparaat.
  • Gebruik alleen de aanbevolen accessoires.
  • Verwijder geen afdekkingen.
  • Repareer dit apparaat niet zelf. Laat het onderhoud over aan gekwalificeerd onderhoudspersoneel.
  • Plaats geen zware voorwerpen op dit apparaat.

Netsnoer

• De stekker is het ontkoppelingsapparaat.
  Installeer dit apparaat zo dat de stekker direct uit het stopcontact kan worden getrokken.

Apparaat

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.
• Plaats geen voorwerpen op dit apparaat. Dit apparaat wordt heet als het aan staat.

Plaatsing

• Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • Installeer of plaats dit apparaat niet in een boekenkast, inbouwkast of een andere afgesloten ruimte. Zorg ervoor dat dit apparaat goed geventileerd is.
  • Belemmer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleden, gordijnen en soortgelijke artikelen.
• Houd uw luidsprekers minimaal 10 mm (13/32 inch) van het systeem verwijderd voor een goede ventilatie.
• Til of draag dit apparaat niet vast aan een van de knoppen of hendels. Hierdoor kan dit apparaat vallen, wat kan leiden tot persoonlijk letsel of een defect aan dit apparaat.

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, VERWIJDER GEEN SCHROEVEN. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemschicht met pijlpunt-symbool, binnen een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

Als u vragen heeft, bezoek dan:
U.S.A.: www.panasonic.com/support
Canada: www.panasonic.ca/english/support

Registreer u online op www.panasonic.com/register (alleen voor Amerikaanse klanten)

Referenties

• Support | Technics
• Panasonic - Officiële productondersteuning voor consumenten
• Panasonic - Officiële productondersteuning voor consumenten
• Productregistratie

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

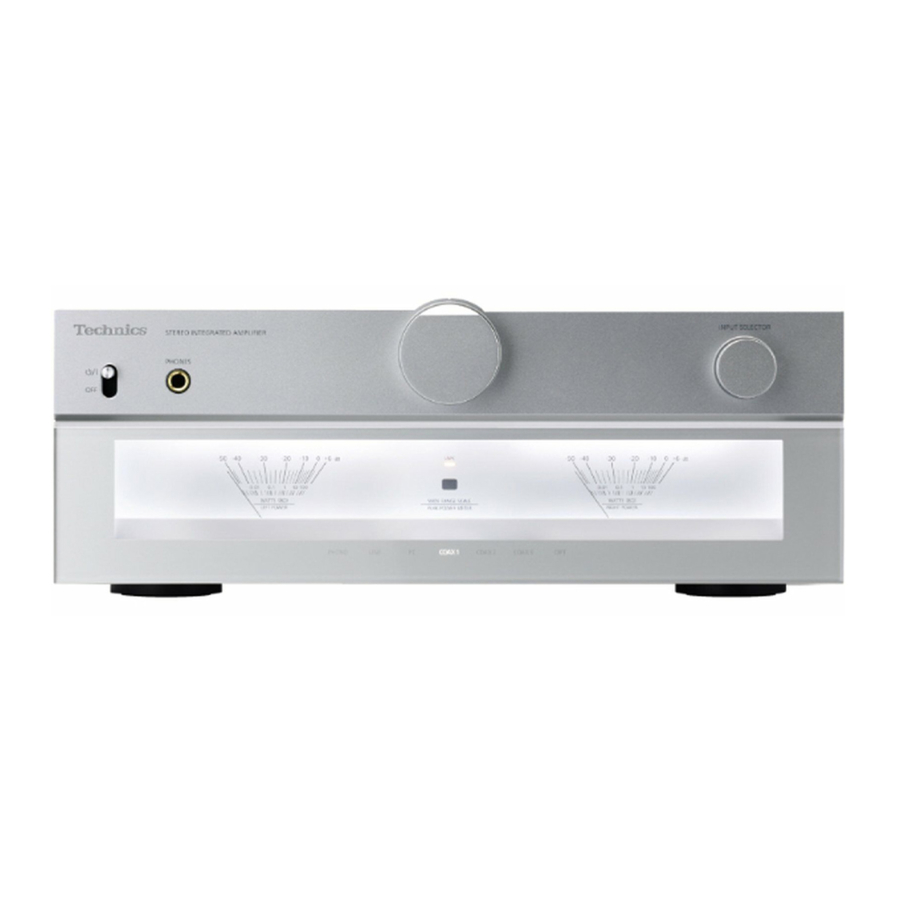

Download Technics SU-C700 - Stereo Geïntegreerde Versterker Handleiding

Beschikbare talen
