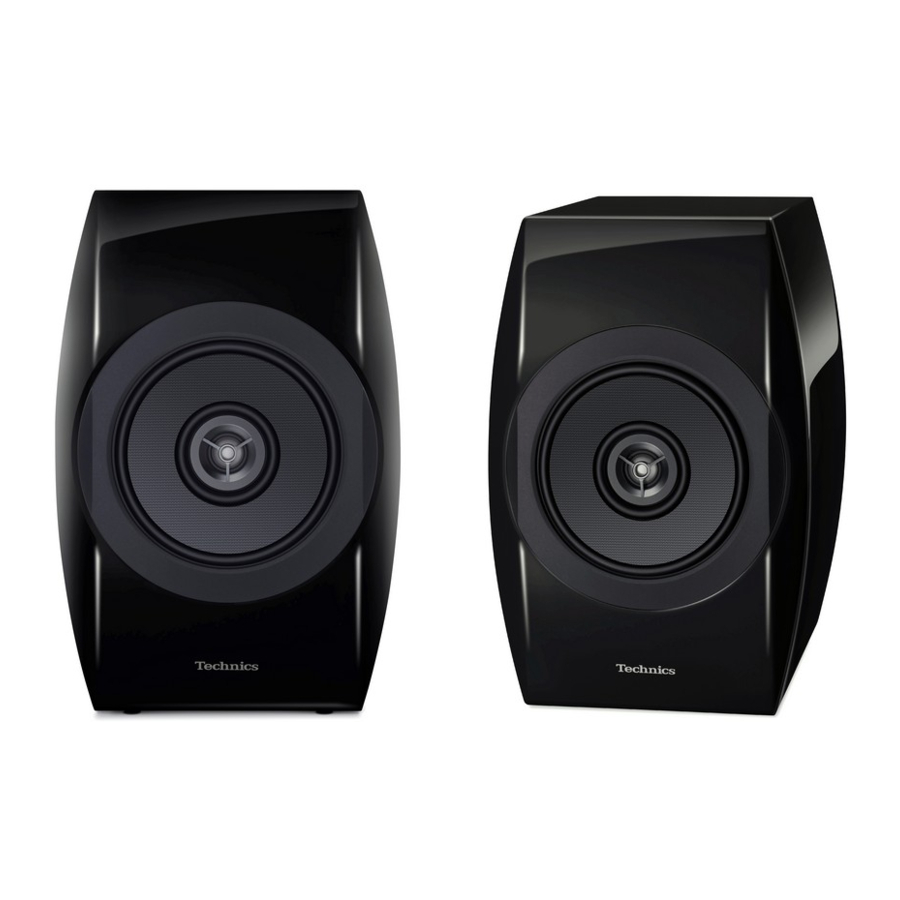

Technics SB-C700 - Handleiding luidsprekersysteem

Accessoires

• 2 Luidsprekerdoeken
  (RYB0400)

• 2 Luidsprekerkabels
  (RFA3620)


• Productnummers die in deze handleiding worden vermeld, zijn correct vanaf oktober 2014. Deze kunnen aan verandering onderhevig zijn.

Over dit apparaat

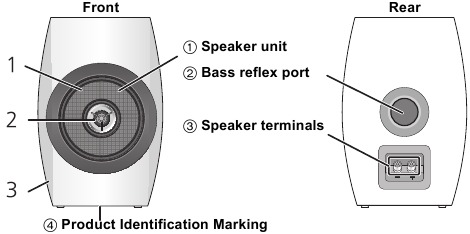

Namen van onderdelen en functies van het product

• Het modelnummer bevindt zich op de productidentificatiemarkering aan de onderkant van dit apparaat.

1. Vlakke coaxiale 2-weg luidsprekereenheid
   De nieuw ontwikkelde vlakke coaxiale 2-weg luidsprekereenheid (woofer, tweeter) realiseert een puntgeluidsbron en zorgt voor soepele directionele eigenschappen over het gehele frequentiebereik.
2. Dome-tweeter die frequenties tot 100 kHz kan weergeven
   Het lichtgewicht aluminium diafragma maakt de weergave van geluid over een ultra-breed frequentiebereik tot 100 kHz mogelijk.
3. Zeer stijve entasis-vorm kast
   Ontworpen om ongewenste trillingen, diffractiereflectie en staande golven te elimineren, waardoor de kast een getrouwe en rijke geluidsambiance kan weergeven.

Aanbevolen apparaten

We raden aan om Technics-apparaten (optioneel) te gebruiken voor een superieure audiokwaliteit.

* Dit product wordt naar verwachting uitgebracht in maart 2015. (Voor Europese landen)

Installatie

bijv.,

• Plaats de luidsprekers op ongeveer dezelfde afstand van de luisterpositie.
• De luidsprekers produceren basgeluid via de basreflexpoorten aan de achterkant en via de voorkant. Installeer de luidsprekers op minstens 5 cm (2") afstand van de muren, zodat ze de basreflexpoorten aan de achterkant niet bedekken.

Voor een optimale positie

De kwaliteit en het volume van het basgeluid, de geluidslokalisatie, de geluidsambiance en andere factoren die de audiokwaliteit bepalen, variëren afhankelijk van de installatielocatie van dit apparaat, de luisterpositie, de kamercondities en andere factoren. Raadpleeg de onderstaande informatie bij het installeren van de luidsprekers.

Een installatielocatie bepalen.

• Plaats de luidsprekers op een vlakke, veilige ondergrond.
• Om de kloof in audiokwaliteit tussen de linker- en rechterluidspreker te minimaliseren, installeert u ze zo dat de akoestische omstandigheden (reflectie en absorptie van geluid) eromheen hetzelfde zijn.

De afstanden tussen de achterkant van de luidsprekers en de muren aanpassen
Als u de luidsprekers dicht bij een muur of in een hoek installeert, zal het basgeluid krachtiger zijn; wanneer de luidsprekers er echter te dicht bij staan, kunnen de geluidslokalisatie en de geluidsambiance verslechteren. Als dit gebeurt, past u de afstand tussen de luidsprekers en de voorwand aan, die tussen 30 cm (12") en 60 cm (24") moet liggen. (Houd er rekening mee dat de afstand tussen de luidsprekers en de zijwanden groter moet zijn dan 60 cm (24").)

De hoogte en hoek van de luidsprekers aanpassen
Plaats de luidsprekers met behulp van standaards of soortgelijke items op een hoogte ongeveer gelijk aan de oren van de luisteraar. Richt de voorkant van de luidsprekers naar de luisteraar. Door deze stappen te volgen, kunnen de luidsprekers een nauwkeurigere geluidslokalisatie leveren.

De akoestiek van de kamer en de luidsprekeropstelling aanpassen
Afhankelijk van de kameromgeving (inclusief de grootte en vorm van de kamer, de afstand tot de muren en het nagalmniveau) kunnen bepaalde geluiden worden overdreven of onderdrukt, waardoor ze moeilijk te horen zijn. In dergelijke gevallen kan het aanpassen van het nagalmniveau door de luidsprekers te verplaatsen, uw luisterpositie te veranderen of de muren en ramen te bedekken met dikke gordijnen helpen om het probleem op te lossen.

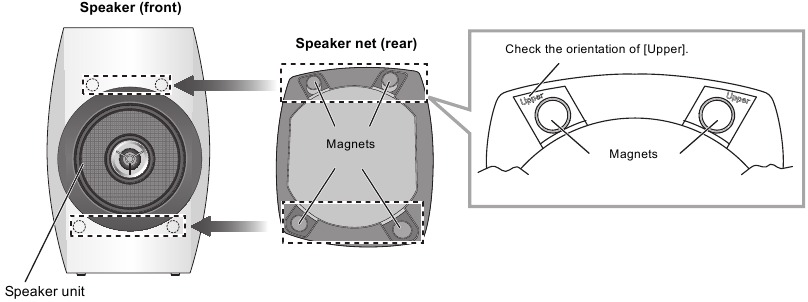

De luidsprekerdoeken bevestigen en verwijderen

De luidsprekers worden geleverd met luidsprekerdoeken, die de luidsprekereenheden beschermen tegen stof. Gebruik de magneten om de luidsprekerdoeken aan de luidsprekers te bevestigen.

• Bevestig elk luidsprekerdoek zo dat het bovenste deel van de achterkant, aangegeven als [Upper] (Boven), aan het bovenste deel van elke luidspreker is bevestigd.

• Instructielabels zijn bevestigd aan het bovenste deel van elk luidsprekerdoek. Verwijder ze voor gebruik.

Aansluitingen

De kabels van het apparaat aansluiten

1. Draai de isolatie rond de uiteinden van de luidsprekerkabels om ze eruit te trekken.

2. Draai aan de knoppen om ze los te maken en steek de kerndraden in de gaten.

3. Draai de knoppen vast.


• Wees voorzichtig dat u de polariteit van de luidsprekerkabels niet kruist (kortsluit) of omkeert, omdat dit de versterker kan beschadigen.

• Controleer de kleuren van de luidsprekerkabels (meegeleverd) om de linker- en rechterluidspreker correct aan te sluiten. Een onjuiste aansluiting kan de luidsprekers beschadigen.

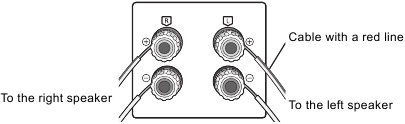

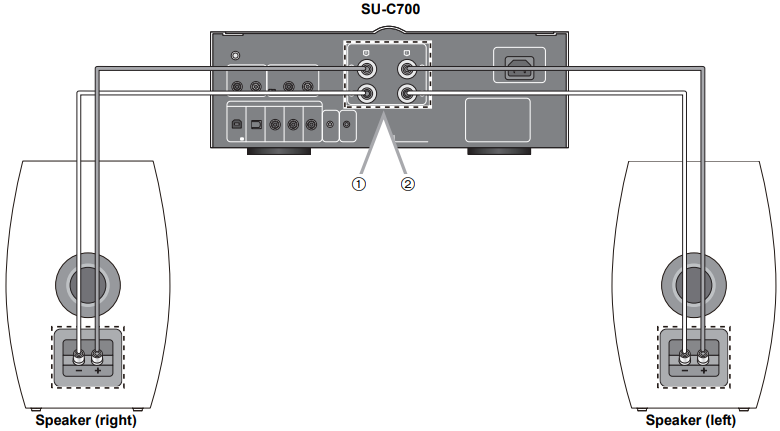

Aansluiten op een versterker

• Schakel voor de aansluiting de versterker uit en trek de stekker uit het stopcontact.
• Raadpleeg voor meer informatie de bedieningsinstructies van de versterker.

1. Draai aan de knoppen om ze los te maken en steek de kerndraden in de gaten.

2. Draai de knoppen vast.


• Verplaats de luidspreker niet terwijl de luidsprekerkabels zijn aangesloten. Dit kan een kortsluiting veroorzaken.
• Wanneer de aansluitingen zijn voltooid, trekt u lichtjes aan de luidsprekerkabels om te controleren of ze stevig zijn aangesloten.
• Sluit de polariteit (+/-) van de aansluitingen correct aan. Als u dit niet doet, kan dit de stereo-effecten nadelig beïnvloeden of een storing veroorzaken.

Opmerkingen over het gebruik

Neem de volgende voorzorgsmaatregelen in acht om de luidsprekers te beschermen tegen schade veroorzaakt door overmatige input:

• Geef geen inputs die het toegestane bereik overschrijden.
• Vermijd het te veel verhogen van het volume bij het verbeteren van het hoge tonen geluid met een grafische equalizer.
• Vermijd het uitvoeren van extreem hard geluid met een kleine eindversterker. Dit zal de harmonische vervorming van de versterker verhogen en kan de luidsprekers beschadigen.

Beveiligingscircuit
Deze units zijn voorzien van een beveiligingscircuit om ze te beschermen tegen schade veroorzaakt door overmatige input of abnormale signalen; wanneer een overmatige input wordt gedetecteerd, wordt de input automatisch onderbroken.

• Als het geluid wordt onderbroken...
  1. Verlaag het volume van de receiver (of versterker).
  2. Controleer de geluidsbron en de aansluitingen op eventuele problemen.
     Als er geen probleem is, wordt het beveiligingscircuit na enkele minuten gereset.
• Nadat het beveiligingscircuit is gereset...
  Wees voorzichtig om het volume van de receiver niet te hoog te zetten.

Onderhoud van het apparaat

Reinig de luidsprekers met een zachte, droge doek.

• Als er veel vuil is, wring dan een natte doek stevig uit om het vuil weg te vegen en veeg het vervolgens af met een droge doek.
• Gebruik geen oplosmiddelen, waaronder benzine, thinner, alcohol, keukenreinigingsmiddel, een chemische doek, enz. Dit kan ervoor zorgen dat de buitenkant vervormt of dat de coating loslaat.

Specificaties

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Massa en afmetingen zijn bij benadering.

Veiligheidsmaatregelen

• Plaats de luidsprekers op een vlakke, veilige ondergrond.
• Hang de luidsprekers niet aan het plafond of aan de muur. Dit kan ertoe leiden dat de luidspreker eraf valt en persoonlijk letsel veroorzaakt.
• Plaats geen voorwerpen in de basreflexpoorten aan de achterkant van de luidsprekers. Dit kan brand of persoonlijk letsel veroorzaken. Let goed op kinderen.
• Repareer de luidsprekers niet zelf. Laat het onderhoud over aan gekwalificeerd servicepersoneel.

• Ga niet op de luidsprekers staan.
• Plaats geen zware voorwerpen op de luidsprekers.
• Houd de luidspreker niet in één hand vast om letsel door het laten vallen van de luidspreker tijdens het dragen te voorkomen.
• Stel de luidsprekers niet bloot aan direct zonlicht, hoge temperaturen, hoge luchtvochtigheid en overmatige trillingen.
• Stel de luidsprekers niet bloot aan regen, vocht, druppels of spatten.
• De luidsprekers en luidsprekerdoeken maken gebruik van krachtige magneten. Plaats ze niet in de buurt van tv's, pc's of andere apparatuur die gemakkelijk door magnetisme kan worden beïnvloed.
• U kunt uw luidsprekers beschadigen en hun levensduur verkorten als u gedurende langere tijd geluid op een hoog niveau afspeelt.
• Raak de membranen niet aan. Dit kan vervorming veroorzaken.
• Wees voorzichtig als er kinderen in de buurt zijn.
• Steek geen vinger in de basreflexpoorten aan de achterkant van de luidsprekers. Let goed op kinderen, want dit kan persoonlijk letsel veroorzaken.
• Houd uw luidsprekers op minstens 10 mm (¹³/₃₂") afstand van het systeem voor een goede ventilatie.

De productidentificatiemarkering bevindt zich aan de onderkant van het apparaat.

Voor de VS en Canada
Als u vragen heeft, bezoek dan:
VS: www.panasonic.com/support
Canada: www.panasonic.ca/english/support
Registreer online op www.panasonic.com/register (alleen voor Amerikaanse klanten)

Voor klanten in het Verenigd Koninkrijk en Ierland
Verkoop- en ondersteuningsinformatie
Customer Communications Centre

• Voor klanten in het VK: 0844 844 3899
• Voor klanten in Ierland: 01 289 8333
• Maandag–vrijdag 9:00 uur – 17:00 uur (exclusief feestdagen).
• Ga voor meer ondersteuning over uw product naar onze website: www.panasonic.co.uk

Direct Sales bij Panasonic UK

• Bestel gemakkelijk en met vertrouwen accessoires en verbruiksartikelen voor uw product door te bellen naar ons Customer Communications Centre
  Maandag–vrijdag 9:00 uur – 17:00 uur (exclusief feestdagen).
• Of ga online via onze applicatie voor het bestellen van accessoires via internet op www.pas-europe.com.
• De meeste gangbare creditcards en betaalpassen worden geaccepteerd.
• Alle vragen, transacties en distributiefaciliteiten worden rechtstreeks door Panasonic UK verzorgd.
• Het kan niet eenvoudiger!
• Ook beschikbaar via internet is direct winkelen voor een breed scala aan afgewerkte producten. Bekijk onze website voor meer informatie.
