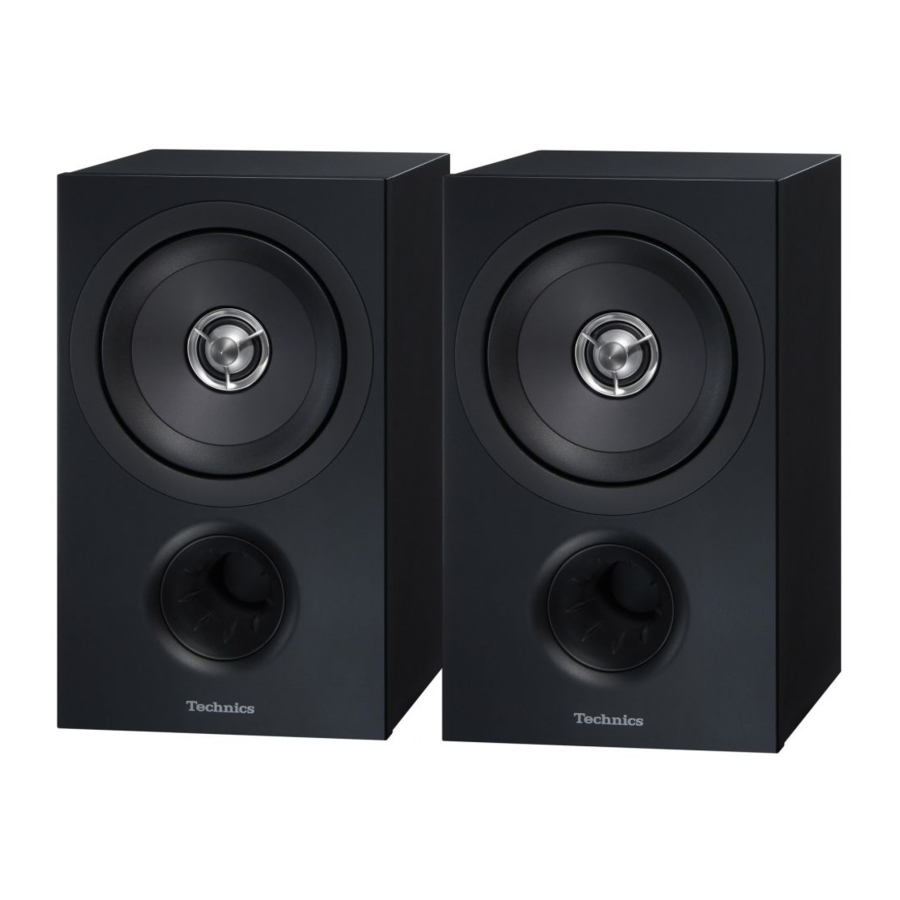

Technics SB-C600 - Luidsprekersysteem Handleiding

Inhoud

Kenmerken

Coaxiale Two-Way Unit bereikt een helderder geluidsbeeldlokalisatie en een soepel en aangenaam geluid
Een uniek gevormde faseplug, een ondiep type woofermembraan en de rand die soepel is uitgelijnd van het membraan tot het baffel, zijn geïntroduceerd op de nieuw ontwikkelde coaxiale unit die de ontwerpconcepten van puntgeluidsbron en lineaire fasereproductie overneemt. De coaxiale unit die Technics heeft nagestreefd, genereert sferische golfvormen om een ​​helderdere geluidsbeeldlokalisatie en een soepel en aangenaam geluid te bereiken.

De gebalanceerde montagearchitectuur levert een helder geluid en creëert een driedimensionale geluidsweergave
De luidsprekereenheid is gemonteerd op de positie van het zwaartepunt op het montagebaffel dat zich in de kast bevindt om de trillingen van de luidsprekereenheid en onnodige trillingen die door het baffel worden gegenereerd te minimaliseren. Dit mechanisme levert een helder geluid en creëert een driedimensionale

De basreflexpoort biedt een uitstekende reproductie van het lage bereik met een uitstekende respons
Met verwijzing naar de methode voor het regelen van de luchtstroom in de luchtvaarttechniek, is de basreflexpoort die is ontworpen met de vloeistofanalyse op de voorkant van deze unit gemonteerd om de turbulentie van de luchtstroom rond het open gebied van de basreflexpoort te verminderen en een reproductie van het lage bereik te bieden met een uitstekende respons en weinig ruis.

Over deze unit

Accessoires


Luidsprekerkabels (ongeveer 1,5 m) (2)
TQBGA022


Luidsprekernetten (2)
TTJ0062

  • Productnummers die in deze bedieningsinstructies worden vermeld, zijn correct vanaf augustus 2021.
  • Deze kunnen worden gewijzigd.

Namen van onderdelen

Namen van onderdelen

  1. Luidsprekereenheid (Coaxiale 2-weg unit)
  2. Basreflexpoort
  3. Luidspreker input terminals
  4. Productidentificatiemarkering
    • Het modelnummer bevindt zich op de productidentificatiemarkering op de achterkant van deze unit.

De luidsprekernetten bevestigen en verwijderen

De luidsprekernetten beschermen de luidsprekereenheden tegen stof. Gebruik de magneten om de luidsprekernetten aan de luidsprekers te bevestigen.

  • Bevestig de luidsprekernetten zo dat ze de luidsprekereenheden volledig bedekken.
  • Bevestig de luidsprekernetten op de posities om de magneten te ontmoeten en er is geen specifieke richting van omhoog en omlaag, links en rechts.
  • De superieure geluidskwaliteit kan worden geleverd bij het afspelen zonder de luidsprekernetten.

Installatie

Installatie en optimale positie van de unit
(De hoek is bij benadering.)

  • Raak de luidsprekereenheden niet aan. Dit kan leiden tot een onjuiste audiokwaliteit.
  • Plaats de luidsprekers op ongeveer dezelfde afstand van de luisterpositie.
  • Houd de versterker of een ander apparaat en de luidsprekers minstens 1 cm (13/32") van elkaar verwijderd.

Voor een optimale positie
De kwaliteit en het volume van het basgeluid, de geluidslokalisatieprestaties, de geluidsambiance en andere factoren die de audiokwaliteit bepalen, variëren afhankelijk van de installatielocatie van deze unit, de luisterpositie, de kameromstandigheden en andere factoren. Raadpleeg de onderstaande informatie bij het installeren van de luidsprekers.

Een installatielocatie bepalen.

  • Zet de luidsprekers op een vlakke, veilige ondergrond.
  • Om de kloof in audiokwaliteit tussen de linker- en rechterluidspreker te minimaliseren, installeert u ze zo dat de akoestische omstandigheden (reflectie en absorptie van geluid) eromheen hetzelfde zijn.

De afstanden tussen de achterkant van de luidsprekers en de muren aanpassen

  • Als u de luidsprekers dicht bij een muur of in een hoek installeert, zal het basgeluid krachtiger zijn; wanneer de luidsprekers er echter te dicht bij staan, kunnen de geluidslokalisatieprestaties en de geluidsambiance verslechteren. Als dit gebeurt, past u de afstand tussen de luidsprekers en de voorwand aan, die tussen 30 cm (12") en 60 cm (24") moet liggen. (Houd er rekening mee dat de afstand tussen de luidsprekers en de zijwanden groter moet zijn dan 60 cm (24").)

De hoek van de luidsprekers aanpassen

  • Richt de voorkant van de luidsprekers naar de luisteraar. Het volgen van deze stappen helpt de luidsprekers om een ​​preciezere geluidslokalisatie te leveren.

De akoestiek van de kamer en de luidsprekeropstelling aanpassen

  • Afhankelijk van de kameromgeving (inclusief de grootte en vorm van de kamer, de afstand tot de muren en het nagalmniveau) kunnen bepaalde geluiden worden overdreven of onderdrukt, waardoor ze moeilijk te horen zijn. In dergelijke gevallen kan het aanpassen van het nagalmniveau door de luidsprekers te verplaatsen, uw luisterpositie te veranderen of de muren en ramen te bedekken met dikke gordijnen, het probleem helpen oplossen.

Aansluitingen

De unitkabels aansluiten

  1. Draai de isolatie om de uiteinden van de luidsprekerkabels om ze eruit te trekken.
  2. Draai de knoppen om ze los te draaien en steek de kerndraden in de gaten.
  3. Draai de knoppen vast.

Opmerking

  • Wees voorzichtig dat u de polariteit van de luidsprekerdraden niet kruist (kortsluit) of omkeert, omdat dit de versterker kan beschadigen.
  • Controleer de kleuren van de (meegeleverde) luidsprekerkabels om de linker- en rechterluidspreker correct aan te sluiten. Een onjuiste aansluiting kan de luidsprekers beschadigen.

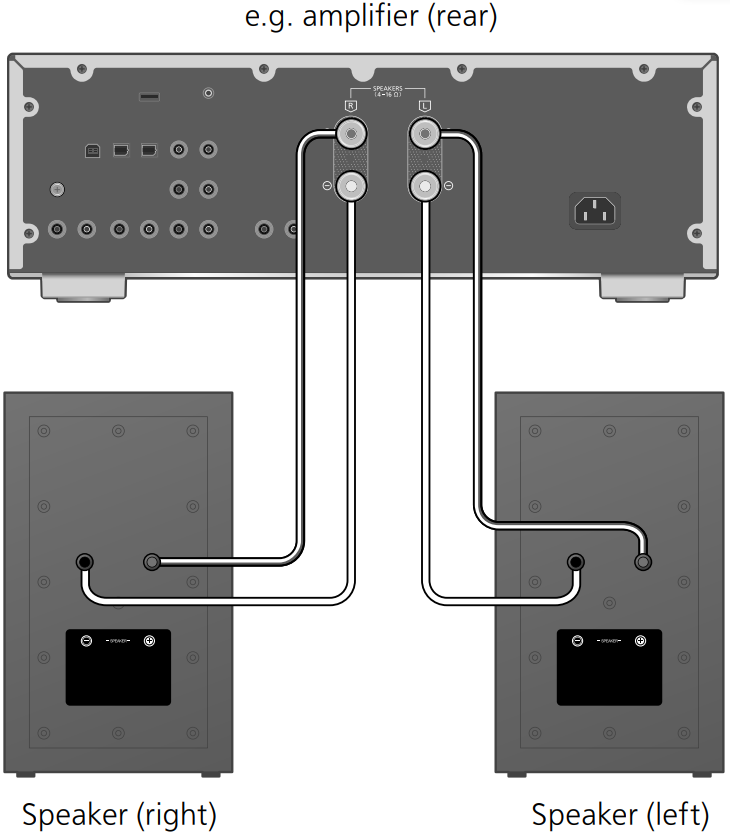

Aansluiten op een versterker

  • Schakel voor de aansluiting de versterker uit en trek de stekker uit het stopcontact.
  • Raadpleeg voor meer informatie de bedieningsinstructies van de versterker.

Aansluiten op een versterker

Opmerking

  • Verplaats de luidspreker niet terwijl de luidsprekerkabels zijn aangesloten. Dit kan een kortsluiting veroorzaken.
  • Als de aansluitingen zijn voltooid, trekt u lichtjes aan de luidsprekerkabels om te controleren of ze stevig zijn aangesloten.
  • Sluit de polariteit (+/-) van de terminals correct aan. Als u dit niet doet, kan dit een nadelig effect hebben op stereo-effecten of een storing veroorzaken.

Overige

Opmerkingen over gebruik/Unit Care

Neem de volgende voorzorgsmaatregelen in acht om de luidsprekers te beschermen tegen schade veroorzaakt door overmatige input:

  • Verminder het volume in de volgende gevallen om schade te voorkomen:
    • Bij het afspelen van vervormd geluid.
    • Wanneer de luidsprekers gehuil ontvangen van een microfoon of platenspeler, ruis van FM-uitzendingen of continue signalen van een oscillator, testschijf of elektronisch instrument.
    • Bij het aanpassen van de geluidskwaliteit.
    • Bij het in- of uitschakelen van de versterker.
  • Vermijd het te veel verhogen van het volumeniveau bij het verbeteren van het hoge tonengeluid met een grafische equalizer of andere bedieningselementen.
  • Vermijd het uitvoeren van buitensporig hard geluid met een kleine eindversterker. Dit zal de harmonische vervorming van de versterker vergroten en kan de luidsprekers beschadigen.
  • U kunt uw luidsprekers beschadigen en hun levensduur verkorten als u langere tijd geluid op een hoog niveau afspeelt.
  • Raak de luidsprekeraansluitingen niet aan met uw handen of andere voorwerpen terwijl de luidsprekers in gebruik zijn. Afhankelijk van de gebruiksomstandigheden kan dit u blootstellen aan een hoge spanning.

Veeg de luidsprekers af met de meegeleverde reinigingsdoek.

  • Als er veel vuil is, wring dan een natte doek stevig uit om het vuil weg te vegen en veeg het vervolgens af met een droge doek.
  • Gebruik geen oplosmiddelen, waaronder benzine, verdunner, alcohol, keukendetergent, een chemische doek, enz. Dit kan ervoor zorgen dat de buitenbehuizing vervormt of dat de coating loslaat.

Specificaties

Type 2-weg 2-luidspreker
Basreflex
(Coaxiaal 2-weg voor Woofer en Tweeter inbegrepen)
Luidsprekereenheid
Woofer 15 cm (6")
Kegeltype × 1
Tweeter 2,5 cm (1")
Dome Type × 1
Impedantie 4 Ω
Ingangsvermogen (IEC) 120 W (MAX),
60 W (RATED)
Geluidsdrukniveau 83 dB/2,83 V(m),
80 dB/W(m)
Frequentiebereik 40 Hz tot 100 kHz (-10 dB)
Crossover-frequentie 2 kHz
Afmetingen (B × H × D) 173 mm × 293 mm × 283 mm
(7" × 11 1/2" × 11 5/32")
(inclusief net 8 mm ( 5 / 16 ") en achterste aansluitknop 15 mm (19/32"))
Massa (gewicht) Circa 6,3 kg (1 stuk)
(14 lbs)
Bedrijfstemperatuurbereik 0°C tot +40°C
(+32°F tot +104°F)
Bedrijfsvochtigheidsbereik 20% tot 80% RV
(geen condensatie)

Opmerking

  • Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Massa en afmetingen zijn bij benadering.

Veiligheidsmaatregelen

  • Zet de luidsprekers op een vlakke, veilige ondergrond.
  • Hang de luidsprekers niet aan het plafond of aan de muur. Dit kan ertoe leiden dat de luidspreker eraf valt, wat persoonlijk letsel kan veroorzaken.
  • brandgevaar Plaats geen voorwerpen in de basreflexpoorten aan de voorkant van de luidsprekers. Dit kan brand of persoonlijk letsel veroorzaken. Let goed op kinderen.
  • Repareer de luidsprekers niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

  • Ga niet op de luidsprekers staan.
  • Plaats geen zware voorwerpen op de luidsprekers.
  • Houd de luidspreker niet in één hand vast om letsel te voorkomen door het laten vallen van de luidspreker tijdens het dragen.
  • Stel de luidsprekers niet bloot aan direct zonlicht, hoge temperaturen, hoge luchtvochtigheid en overmatige trillingen.
  • Stel de luidsprekers niet bloot aan regen, vocht, druppels of spatten.
  • De luidsprekers en luidsprekernetten gebruiken krachtige magneten. Plaats ze niet in de buurt van tv's, pc's of andere apparatuur die gemakkelijk door magnetisme wordt beïnvloed.
  • U kunt uw luidsprekers beschadigen en hun levensduur verkorten als u langere tijd geluid op een hoog niveau afspeelt.
  • Raak de membranen niet aan. Dit kan de membranen vervormen, waardoor er mogelijk geen geluid correct wordt uitgevoerd.
  • Wees voorzichtig als er kinderen in de buurt zijn.
  • Steek geen vinger in de basreflexpoorten aan de voorkant van de luidsprekers. Let goed op kinderen, want dit kan persoonlijk letsel veroorzaken.
  • Houd uw luidsprekers minstens 10 mm (13/32") van het systeem verwijderd voor een goede ventilatie.
  • Over beschrijvingen in deze bedieningsinstructies
    • De getoonde illustraties kunnen afwijken van uw unit.

Voor de VS en Canada
Als u vragen heeft, ga dan naar:
VS: http://shop.panasonic.com/support ;
Canada: http://panasonic.ca/english/support
Registreer u online op
https://shop.panasonic.com/RegisterTechnics
(alleen voor Amerikaanse klanten)

Voor de klant in het Verenigd Koninkrijk en Ierland
Verkoop- en ondersteuningsinformatie
Customer Communications Centre

  • Voor klanten in het VK: 0333 222 8777
  • Voor klanten in Ierland: 01 447 5229
  • Maandag–vrijdag 9:00 uur – 17:00 uur (exclusief feestdagen).
  • Voor verdere ondersteuning van uw product, bezoek onze website:
    www.technics.com/uk/
