Metabo WBE 700 - Boorhandleiding
Gespecificeerd gebruik
Deze haakse boor is ontworpen voor het boren in metaal, hout, kunststoffen en soortgelijke materialen.
De gebruiker is zelf verantwoordelijk voor eventuele schade veroorzaakt door ongespecificeerd gebruik.
Algemeen aanvaarde voorschriften voor ongevallenpreventie en de bijgevoegde veiligheidsinformatie moeten in acht worden genomen.
Algemene veiligheidsinstructies
Let voor uw eigen veiligheid en voor de bescherming van uw elektrisch gereedschap op alle delen van de tekst die met dit symbool zijn gemarkeerd!
Het lezen van de bedieningsinstructies vermindert het risico op letsel.
Geef uw elektrisch gereedschap alleen samen met deze documenten door.
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidswaarschuwingen en informatie voor toekomstig gebruik! De term "elektrisch gereedschap" in de veiligheidswaarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (snoerloos).
Veiligheid van het werkgebied (62841)
- Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
- Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
- Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.
Elektrische veiligheid
- De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
- Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
- Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
- Maak geen misbruik van het elektrisch gereedschap. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
- Als u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
- Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
Persoonlijke veiligheid
- Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
- Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
- Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongevallen.
- Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
- Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
- Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
- Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
- Laat u niet door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
Gebruik en onderhoud van elektrisch gereedschap
- Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
- Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
- Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
- Onderhoud elektrisch gereedschap en accessoires met zorg. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
- Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te controleren.
- Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
- Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.
Service
- Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur met uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
Speciale veiligheidsinstructies
Gebruik de extra handgreep die bij het gereedschap wordt geleverd. Verlies van controle kan leiden tot letsel.
Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Het snijaccessoire dat in contact komt met een "onder spanning staande" draad, kan blootliggende metalen delen van het elektrische gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.
Veiligheidsinstructies bij het gebruik van lange boren:
- Werk nooit met een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
- Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
- Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken en de controle verliezen, wat kan leiden tot persoonlijk letsel.
Zorg ervoor dat de plek waar u wilt werken vrij is van stroomkabels, gasleidingen of waterleidingen (bijv. met behulp van een metaaldetector).
Vermijd onbedoeld starten: ontgrendel altijd de trekkerschakelaar als de machine is losgekoppeld of in geval van een stroomstoring.
Houd uw handen uit de buurt van het draaiende gereedschap!
Verwijder spanen en soortgelijk materiaal alleen als de machine stilstaat.
Draag oorkappen als u langere tijd werkt. Hoge geluidsniveaus gedurende een langere periode kunnen uw gehoor aantasten.
Zet kleine werkstukken vast. Bijvoorbeeld, klem in een bankschroef.
Stofblootstelling verminderen:
Bepaald stof dat vrijkomt bij machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemische stoffen waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- Lood uit verf op loodbasis,
- Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
- Arseen en chroom uit chemisch behandeld hout.
Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.
Dit geldt ook voor stof van andere materialen zoals sommige houtsoorten (zoals eiken- of beukenhoutstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Zorg ervoor dat er geen stof in het lichaam komt.
Neem de relevante richtlijnen en nationale voorschriften voor uw materiaal, personeel, toepassing en plaats van toepassing in acht (bijv. voorschriften inzake gezondheid en veiligheid op het werk, verwijdering).
Vang de vrijgekomen deeltjes direct op bij de bron en vermijd afzettingen in de omgeving.
Gebruik geschikt toebehoren voor speciale werkzaamheden. Op deze manier komen er minder deeltjes op een ongecontroleerde manier in het milieu terecht.
Gebruik een geschikte afzuigeenheid.
Verminder stofblootstelling met de volgende maatregelen:
- richt de ontsnappende deeltjes en de afvoerluchtstroom niet op uzelf of personen in de buurt of op stofafzettingen,
- gebruik een afzuigeenheid en/of luchtreinigers,
- zorg voor een goede ventilatie van de werkplek en houd deze schoon met een stofzuiger. Vegen of blazen wervelt stof op.
- Stofzuig of was beschermende kleding. Blaas, klop of borstel geen beschermende kleding.

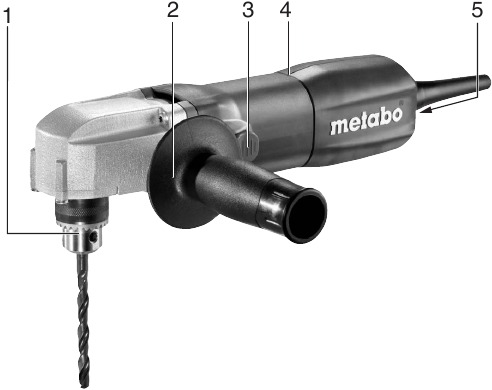

Overzicht
- Tandkransboorhouder
- Zijhandgreep
- Schuifschakelaar
- Handgreep
- Wiel voor snelheidsvoorkeuze
Eerste gebruik
Controleer voor het aansluiten of de nominale netspanning en netfrequentie, zoals vermeld op het typeplaatje, overeenkomen met uw stroomvoorziening.
Installeer altijd een aardlekschakelaar met een max. uitschakelstroom van 30 mA stroomopwaarts.
Zijhandgreep installeren
Gebruik om veiligheidsredenen altijd de meegeleverde zijhandgreep.
Gebruik
In- en uitschakelen
Inschakelen (continue activering): Duw de schuifschakelaar (3) naar voren totdat deze vastklikt.
Uitschakelen: Duw de schuifschakelaar (3) naar de achterkant.
Bij continu gebruik blijft de machine draaien als deze uit uw handen wordt geslagen. Houd de machine daarom altijd met beide handen vast met behulp van de meegeleverde handgrepen, ga in een veilige positie staan en concentreer u.
De snelheid vooraf selecteren
Gebruik het instelwiel (5) om de max. snelheid vooraf te selecteren.

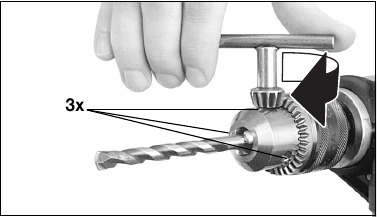

Gereedschap verwisselen met een tandkransboorhouder
Het gereedschap in de boorhouder plaatsen:
Plaats het gereedschap en gebruik de boorhouder sleutel om alle 3 de boringen gelijkmatig vast te klemmen.
Het gereedschap verwijderen:
Open de tandkransboorhouder met de boorhouder sleutel en verwijder het gereedschap.
Boorhouder verwijderen
Open de boorkop volledig. Steek de inbussleutel - door de boorkop - in de spindel van de machine. Houd de inbussleutel stevig vast (bijv. in een bankschroef).
Maak de boorkop los door lichtjes op de gemonteerde inbussleutel te tikken met een rubberen hamer en verwijder deze.
Accessoires
Gebruik alleen originele Metabo accessoires.
Gebruik alleen accessoires die voldoen aan de eisen en specificaties die in deze gebruiksaanwijzing worden vermeld.
Voor een volledig assortiment accessoires, zie www.metabo.com of de hoofdcatalogus.
Probleemoplossing
- Overbelastingsbeveiliging: Er is een AANZIENLIJKE vermindering van de beladingssnelheid. De motortemperatuur is te hoog! Laat de machine stationair draaien totdat deze is afgekoeld.
- Overbelastingsbeveiliging: Er is een LICHTE vermindering van de beladingssnelheid. De machine is overbelast. Verminder de belasting voordat u verder gaat met werken.
- Herstartbeveiliging: De machine start niet. De herstartbeveiliging is actief. Als de stekker in het stopcontact wordt gestoken terwijl de machine is ingeschakeld, of als de stroomtoevoer wordt hersteld na een onderbreking, start de machine niet. Schakel de machine uit en weer in.
Reparaties
Reparaties aan elektrisch gereedschap mogen ALLEEN worden uitgevoerd door gekwalificeerde elektriciens!
Een defecte voedingskabel mag alleen worden vervangen door een speciale, originele voedingskabel van Metabo, die alleen verkrijgbaar is bij de Metabo service.
Neem contact op met uw plaatselijke Metabo vertegenwoordiger als u Metabo elektrisch gereedschap heeft dat gerepareerd moet worden. Voor adressen zie www.metabo.com.
U kunt een lijst met reserveonderdelen downloaden van www.metabo.com.
Technische specificaties
 | WBE 700 *1) Serienummer: 00512... | |||||
 | P1 | W | 700 | |||
| P2 | W | 305 | ||||
 | n1 | /min | 2600 | |||
 | n2 | /min | 2300 | |||
 | ø max. | mm (in) | 25 (1) | |||
 | ø max. | mm (in) | 10 (3/8) | |||
 | b | mm (in) | 1-10 (1/32 - 3/8) | |||
 | G | UNF (in) | 1/2"-20 | |||
 | m | kg (lbs) | 2,0 (4.4) | |||
| ah, D/Kh, D | m/s2 | 2,5 / 1,5 | ||||
 | LpA/KpA | dB(A) | 87,4 / 3 | |||
| LWA/KWA | dB(A) | 98,4 / 3 | ||||
 | 1 | 2 | 3 | 4 | 5 | 6 |
| /min | 850 | 1200 | 1680 | 2100 | 2400 | 2600 |
Verklarende aantekeningen bij de informatie in de bovenstaande tabel.
Wijzigingen vanwege technische vooruitgang voorbehouden.
P1 = nominaal opgenomen vermogen
P2 = afgegeven vermogen
n1 = stationair toerental
n2 = toerental bij belasting
ø max = max. boordiameter in massief materiaal
b = spanwijdte van de boorkop
G = spindel schroefdraad
m =gewicht
Gemeten waarden bepaald conform EN 62841.
Machine in beschermingsklasse II
~ Wisselstroom
De genoemde technische specificaties zijn onderhevig aan toleranties (conform de relevante geldende normen).
Emissiewaarden
Aan de hand van deze waarden kunt u de emissies van dit elektrische gereedschap inschatten en vergelijken met de waarden die door andere elektrische gereedschappen worden uitgestoten. De werkelijke waarden kunnen hoger of lager zijn, afhankelijk van de specifieke toepassing en de staat van het gereedschap of elektrische gereedschap. Bij het schatten van de waarden moet u ook werkonderbrekingen en perioden van weinig gebruik meenemen. Specificeer op basis van de geschatte emissiewaarden beschermende maatregelen voor de gebruiker - bijvoorbeeld alle organisatorische stappen die moeten worden genomen.
Totale trillingswaarde (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841:
ah, D = Trillingsemissiewaarde (boren in metaal)
Kh, D = Onveilig (trilling)
Typische A-effectieve waargenomen geluidsniveaus:
LpA =Geluidsdrukniveau
LWA =Geluidsvermogensniveau
KpA, KWA= Onzekerheid
Tijdens bedrijf kan het geluidsniveau 80 dB(A) overschrijden.
Draag gehoorbeschermers!
