Metabo BDE 1100 - Boorhandleiding

Gespecificeerde Gebruiksomstandigheden

De boor is geschikt voor boren zonder slag in metaal, hout, kunststof en soortgelijke materialen. Het is ook geschikt voor draadtappen en schroeven.

De gebruiker is zelf verantwoordelijk voor schade veroorzaakt door onjuist gebruik.

Algemeen aanvaarde voorschriften ter voorkoming van ongevallen en de bijgevoegde veiligheidsinformatie moeten in acht worden genomen.

Algemene Veiligheidsinformatie

Voor uw eigen bescherming en voor de bescherming van uw elektrische gereedschap, let op alle delen van de tekst die zijn gemarkeerd met dit symbool!

Het lezen van de bedieningsinstructies zal het risico op letsel verminderen.

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. Geef uw elektrische gereedschap alleen samen met deze documenten door.

Speciale Veiligheidsinformatie

Veiligheidsinstructies voor alle bewerkingen

1. Draag oorbeschermers bij het boren met slag. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Gebruik de extra handgreep. Verlies van controle kan persoonlijk letsel veroorzaken.
3. Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap goed vast te zetten tijdens het gebruik, kan verlies van controle optreden, wat kan leiden tot persoonlijk letsel.
4. Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire of bevestigingsmiddelen in contact kunnen komen met verborgen bedrading of het eigen snoer. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad kan blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

1. Gebruik nooit een hogere snelheid dan de maximale snelheid die is aangegeven voor de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken en de controle verloren gaat, wat kan leiden tot persoonlijk letsel. Trek de stekker uit het stopcontact voordat er aanpassingen of onderhoud worden uitgevoerd.

Zorg ervoor dat de plek waar u wilt werken vrij is van stroomkabels, gasleidingen of waterleidingen (bijv. met behulp van een metaaldetector).

Kleinere werkstukken moeten zo worden vastgezet dat ze niet met de boor worden meegenomen tijdens het boren (bijv. door ze vast te klemmen in een bankschroef of op een werkbank met schroefklemmen).

Houd uw handen uit de buurt van het draaiende gereedschap! Verwijder spanen en soortgelijk materiaal alleen als de machine stilstaat.

Metabo S-automatic veiligheidskoppeling. Wanneer de veiligheidskoppeling reageert, schakel de machine dan onmiddellijk uit! Als het gereedschap vastloopt of blijft haken, wordt de stroomtoevoer naar de motor beperkt. Vanwege de sterke kracht die kan ontstaan, houdt u de machine altijd met beide handen vast aan de meegeleverde handgrepen, staat u stevig en concentreert u zich.

De Metabo S-automatic veiligheidskoppeling mag niet worden gebruikt voor koppelregeling.

Voorzichtigheid bij hard schroeven (schroeven met een metrische of imperiale schroefdraad in staal)! De kop van de schroef kan afbreken of er kunnen hoge herstelkoppels op de handgreep ontstaan.

Stofblootstelling verminderen:

Een deel van het stof dat vrijkomt bij het gebruik van dit elektrische gereedschap kan stoffen bevatten waarvan bekend is dat ze kanker, allergische reacties, aandoeningen aan de luchtwegen, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze stoffen zijn: lood (uit verf op loodbasis), kristallijn silica (uit bakstenen cement, enz.), additieven voor houtbehandeling (chromaat, houtconserveermiddel), sommige soorten hout (zoals eiken- en beukenhoutstof), metalen, asbest.
Het risico van blootstelling aan dergelijke stoffen hangt af van hoe lang de gebruiker of personen in de buurt worden blootgesteld.
Laat geen deeltjes in het lichaam komen.
Om de blootstelling aan deze stoffen te verminderen: werk in een goed geventileerde ruimte en draag beschermende uitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes te filteren.

Neem de relevante richtlijnen in acht voor uw materiaal, personeel, toepassing en plaats van toepassing (bijv. voorschriften voor gezondheid en veiligheid op het werk, verwijdering).

Vang de gegenereerde deeltjes bij de bron op, vermijd afzettingen in de omgeving.

Gebruik geschikte accessoires voor speciaal werk. Op deze manier komen er minder deeltjes op een ongecontroleerde manier in het milieu terecht.

Gebruik een geschikte afzuigeenheid.

Verminder de stofblootstelling met de volgende maatregelen:

• Richt de ontsnappende deeltjes en de uitlaatluchtstroom niet op uzelf of personen in de buurt of op stofafzettingen.
• Gebruik een afzuigeenheid en/of luchtreinigers.
• Zorg voor een goede ventilatie van de werkplek en houd deze schoon met een stofzuiger. Vegen of blazen stuift stof op.

Stofzuig of was beschermende kleding. Niet blazen, kloppen of borstelen.

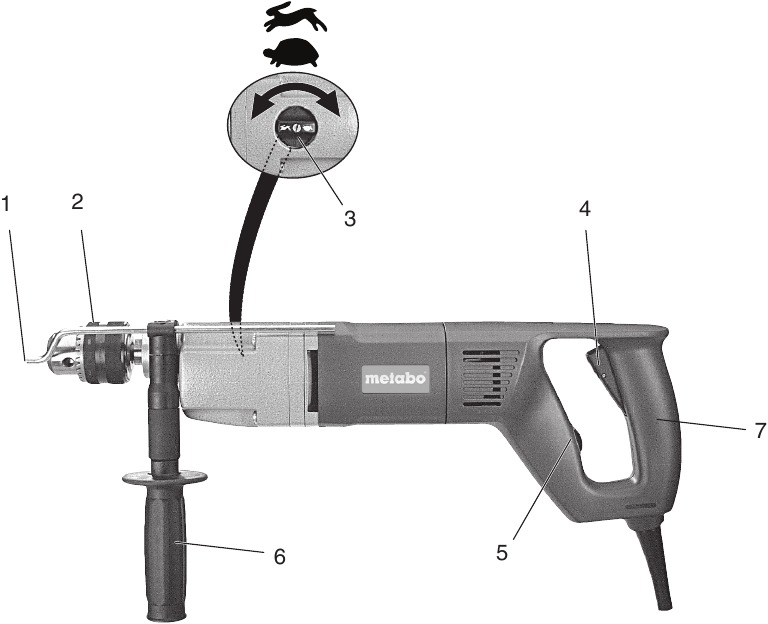

Overzicht

1. Diepteaanslag
2. Getande boorkop
3. Duimwiel voor snelheidsselectie
4. Trigger
5. Draairichtingkeuzeschakelaar
6. Zijhandgreep
7. Handgreep

Speciale Productkenmerken

Metabo S-automatic veiligheidskoppeling:
Als het inzetgereedschap vastloopt of blijft haken, wordt de stroomtoevoer naar de motor beperkt. Vanwege de hoge kracht die dan ontstaat, houdt u de machine altijd met beide handen vast aan de handgrepen, staat u veilig en concentreert u zich op uw werk.

Eerste Gebruik

Controleer voor het aansluiten of de nominale netspanning en netfrequentie, zoals vermeld op het typeplaatje, overeenkomen met uw stroomvoorziening

Installeer altijd een aardlekschakelaar met een maximale uitschakelstroom van 30 mA stroomopwaarts.

Australië: Gebruik altijd een door een aardlekschakelaar (RCD) beveiligde voeding met een nominale lekstroom van 30 mA of minder.

Gebruik

Diepteaanslag Instellen

Maak de zijhandgreep (6) los. Stel de diepteaanslag (1) in op de gewenste boordiepte en draai de zijhandgreep weer vast.

In- en Uitschakelen

Om de machine te starten, drukt u op de trigger (4).

De snelheid kan worden gewijzigd bij de trigger.

Dankzij de elektronische softstart accelereert de machine continu tot de maximale snelheid.

Leid de machine altijd met beide handen.

Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.

Snelheidsselectie

Selecteer de gewenste snelheid door aan het duimwiel (3) te draaien.

Wijzig de snelheid alleen als de machine aan het uitlopen is (schakel hem kort in en uit).

1e snelheid
(lage snelheid, hoog koppel) bijv. voor schroeven, boren

2e snelheid
(hoge snelheid) bijv. voor boren

Selectie van draairichting

Bedien de draairichtingkeuzeschakelaar (5) niet, tenzij de motor volledig tot stilstand is gekomen.

De draairichting selecteren:
met de klok mee
tegen de klok in

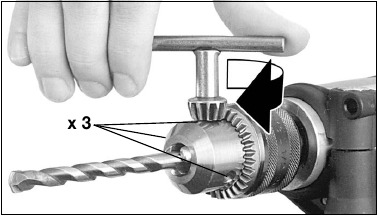

Gereedschap wisselen met een getande boorkop (2)

Het gereedschap vastzetten:
Plaats het gereedschap en gebruik de boorkopsleutel om alle 3 de boringen gelijkmatig vast te klemmen.

Het gereedschap verwijderen:
Open de getande boorkop met de boorkopsleutel en verwijder het gereedschap.

De handgreep verwijderen

Om de handgreep te kunnen verwijderen, moet u eerst de boorkop verwijderen.

De boorkop verwijderen

Getande boorkop (2)

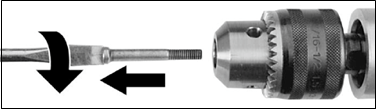

Draai de borgschroef los. Let op linkse schroefdraad!

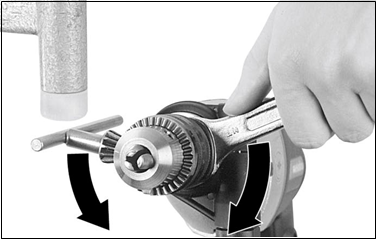

Houd de booras stevig vast met een steeksleutel. Met een lichte slag van een rubberen hamer maakt u de boorkop los van de geplaatste boorkopsleutel en schroeft u hem los.

Tips en Trucs

Trek bij diepe boringen de boor van tijd tot tijd uit de boring om het steenstof of de spanen te verwijderen.

Voor draadtappen, olie de tap licht in. Selecteer een lage snelheid en . Begin met snijden met de klok mee, stop en draai uit tegen de klok in.

Accessoires

Gebruik alleen originele Metabo accessoires.

Gebruik alleen accessoires die voldoen aan de eisen en specificaties die in deze bedieningsinstructies worden vermeld.

Bevestig accessoires veilig. Zet de machine vast als deze in een beugel wordt bediend. Verlies van controle kan persoonlijk letsel veroorzaken.

Zie www.metabo.com of de catalogus voor een compleet assortiment accessoires.

Reparaties

Reparaties aan elektrische gereedschappen mogen ALLEEN worden uitgevoerd door gekwalificeerde elektriciens!

Neem contact op met uw lokale Metabo-vertegenwoordiger als u Metabo elektrisch gereedschap heeft dat gerepareerd moet worden. Zie www.metabo.com voor adressen.

U kunt een lijst met reserveonderdelen downloaden van www.metabo.com.

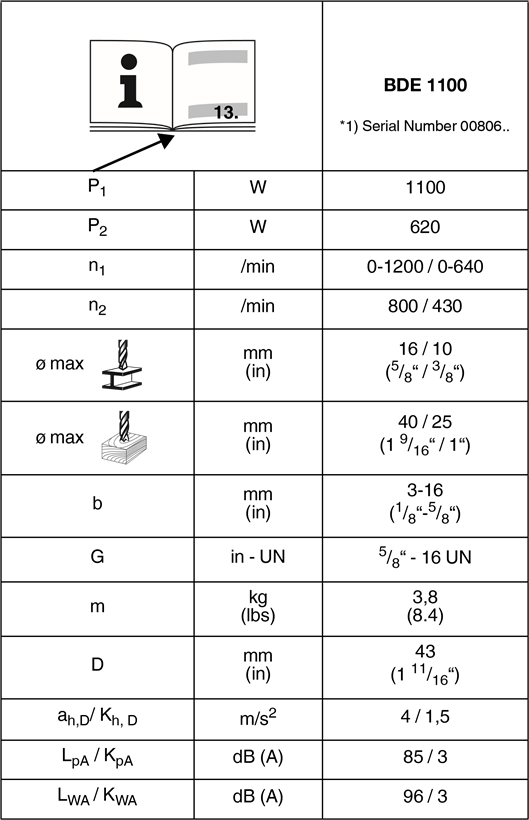

Technische Specificaties

Verklarende aantekeningen bij de bovenstaande informatie.

Wijzigingen als gevolg van technologische vooruitgang voorbehouden.

P₁ = Nominaal opgenomen vermogen
P₂ = Afgegeven vermogen
n₁ = Nullastsnelheid
n₂ = Belastingssnelheid
ø max = Max. massieve boordiameter
b = Boorkopcapaciteit
G = Spindel draad
m = Gewicht
D = Spindel hals diameter

Gemeten waarden bepaald in overeenstemming met EN 62841.

Machine in beschermingsklasse II

~ AC-voeding

De vermelde technische specificaties zijn onderhevig aan toleranties (in overeenstemming met de relevante geldige normen).

Emissiewaarden

Deze waarden maken het mogelijk om de emissies van het elektrische gereedschap te beoordelen en verschillende elektrische gereedschappen te vergelijken. De werkelijke belasting kan hoger of lager zijn, afhankelijk van de bedrijfsomstandigheden, de staat van het elektrische gereedschap of de accessoires. Houd voor beoordelingsdoeleinden rekening met pauzes en perioden waarin de belasting lager is. Tref beschermende maatregelen voor de gebruiker, bijv. organisatorische maatregelen op basis van de aangepaste schattingen.

Trilling totale waarde (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841:
a_{h, D} = Trillingsemissiewaarde (Boren in metaal)
K_{h, D} = Onzekerheid (trilling)

Typische A-effectieve waargenomen geluidsniveaus:
L_pA = Geluidsdrukniveau
L_WA = Akoestisch vermogensniveau
K_pA, K_WA = Onzekerheid

Draag oorbeschermers!
