Adamson CS7 - CS Series Luidsprekerhandleiding

Deze handleiding moet toegankelijk zijn voor de persoon die dit product bedient. Daarom moet de producteigenaar het op een veilige plaats bewaren en op verzoek beschikbaar stellen aan elke bediener.

Wederverkoop van dit product moet een kopie van deze handleiding bevatten.

Symbolen

Dit symbool waarschuwt de gebruiker dat er belangrijke bedienings- en onderhoudsinstructies staan in de documentatie die bij dit apparaat wordt geleverd

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van spanningen die een gevaarlijke elektrische schok kunnen veroorzaken

Dit symbool waarschuwt de gebruiker voor het gewicht van het apparaat dat spierpijn of rugletsel kan veroorzaken

Dit symbool waarschuwt de gebruiker dat het apparaat heet kan aanvoelen en niet mag worden aangeraakt zonder voorzichtigheid en instructie

Status-led

In een poging om de producten voortdurend te verbeteren, brengt Adamson bijgewerkte software, presets en standaarden uit voor zijn producten.
Adamson behoudt zich het recht voor om de specificaties van zijn producten en de inhoud van zijn documenten zonder voorafgaande kennisgeving te wijzigen.

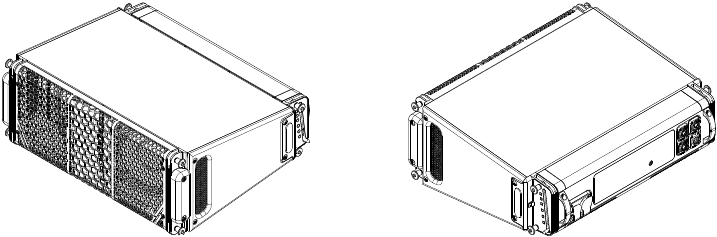

Productoverzicht

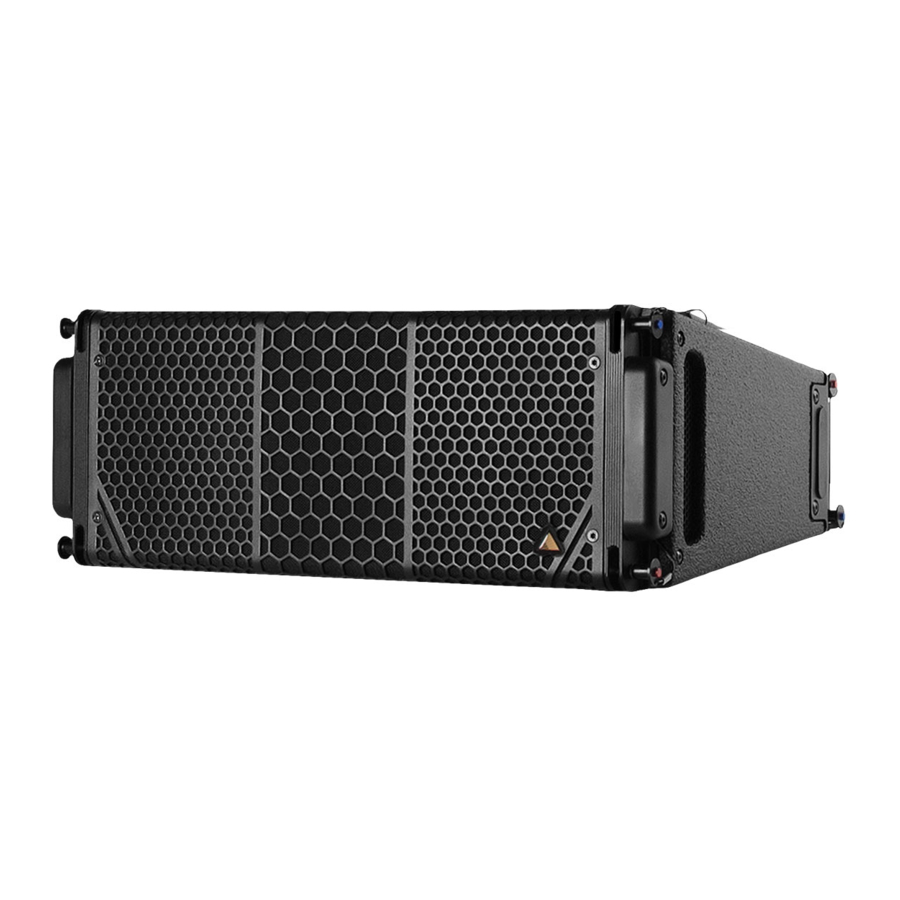

De CS7 is een ultracompacte, aangedreven, intelligente line-array behuizing die is ontworpen voor toepassingen met een middellange worp. Het bevat twee symmetrisch opgestelde 7-inch LF-transducers en een 3-inch HF-compressiedriver gemonteerd op een Adamson-golfgeleider. De hoogfrequente golfgeleider is ontworpen om meerdere kasten over de gehele beoogde frequentieband te koppelen zonder verlies van coherentie.

Elke CS7-kast bevat een gepatenteerde klasse-D versterking en uitgebreide interne signaalverwerking, inclusief Milan AVB-connectiviteit. Interne switch fabric maakt het mogelijk om meerdere behuizingen in serie te schakelen om de benodigde hoeveelheid bekabeling in complexe systeemopstellingen te verminderen.

Het operationele frequentiebereik van de CS7 is 80 Hz tot 18 kHz. Het gebruik van gepatenteerde technologieën zoals Controlled Summation Technology en Advanced Cone Architecture zorgt voor een hoge maximale SPL en behoudt een consistent nominaal horizontaal spreidingspatroon van 100° tot 400 Hz.

De behuizing is gemaakt van zeewaterbestendig berkenmultiplex, met een geïntegreerd aluminium en stalen vierpunts ophangsysteem. Zonder lage resonantie op te offeren aan composietmateriaal, weegt de CS7 slechts 17,5 kg / 38,6 lbs.

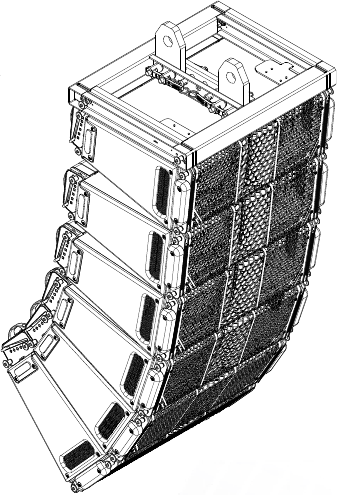

Maximaal zestien CS7 kunnen in dezelfde array worden gevlogen bij gebruik van het Ultra-Compact Support Frame (930-0025) en maximaal acht bij gebruik van het Ultra-Compact Micro Frame (930-0027). Er zijn negen riggingposities beschikbaar, waardoor verticale spreidingshoeken tussen kasten van 0° tot 12,5° mogelijk zijn. Raadpleeg altijd Adamson's ArrayIntelligence-software en de CS-Series Line Array Rigging Manual voor de juiste riggingposities en de juiste rigginginstructies.

De CS7 is bedoeld om te worden gebruikt als een stand-alone systeem of met andere CS-Series-producten en is ontworpen om gemakkelijk en coherent te combineren met alle CS-Series-subwoofers.

Stroom

De CS7 maakt gebruik van geavanceerde luidsprekertechnologie, aangevuld met geavanceerde vermogensverwerking. Het begrijpen van elektrische veiligheid is van cruciaal belang voor de veilige werking van dit product.

Dit product moet altijd geaard zijn. Hef de aarde van de AC-kabel niet op - gebruik nooit een adapter om de aarde op te heffen of knip de aardingspin van de AC-kabel af.

Onjuiste aarding van verbindingen tussen luidsprekers en de rest van het audiosysteem kan ruis of brom veroorzaken en kan de ingangs- en uitgangstrappen van de elektronische componenten van het systeem beschadigen.

Voordat u wisselstroom op de luidspreker aansluit, moet u ervoor zorgen dat het spanningsverschil tussen de nul- en aardingslijnen minder dan 5 VAC is bij gebruik van enkelfasige AC-bedrading.

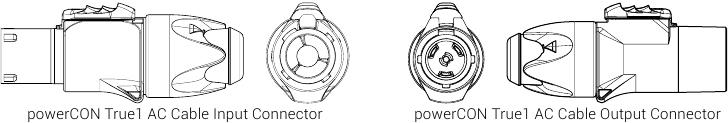

De CS7 is uitgerust met één Neutrik powerCON™ TRUE1 TOP 16 A vergrendelende ingangsconnector en één Neutrik powerCON™ TRUE1 TOP 16 A vergrendelende uitgangsconnector op de CS7.

Het aanvaardbare spanningsbereik is 100 V - 240 VAC.

De CS7 is beschermd tegen overmatige spanningspieken, maar moet worden onderhouden als die bescherming lange tijd wordt ingeschakeld in een overspanningssituatie, waardoor de zekering doorbreekt.

De ingangsspanning die aan de AC-ingangsconnector wordt geleverd, is dezelfde spanning die wordt geleverd aan alle extra CS-Series-producten die zijn aangesloten op de AC-uitgangsconnector van de CS7. Het aantal luidsprekers dat op deze manier veilig kan worden gekoppeld, wordt bepaald door de voedingsspanning, de totale stroomafname van alle aangesloten luidsprekers op het circuit, de vermogensschakelaar en de specificatie van de gebruikte AC-bekabeling.

Overschrijd bij het koppelen van AC-stroom voor extra CS-Series-producten de stroomcapaciteit van de AC-ingangsconnector niet. Houd rekening met de totale stroomafname voor alle luidsprekers in het circuit, inclusief de eerste.

Voor lange perioden van inactiviteit wordt aanbevolen om versterkers in de stand-by stand te zetten (vereist Adamson's ArrayIntelligence-software) om de looptijd van de koelventilator te verminderen.

Tabel 1 - Stroomafname enkele kast (A)

De stroomafname voor de CS7 is dynamisch en fluctueert naarmate de operationele niveaus veranderen.

Het Power Distribution Sysytem (PDS, 914-0002 - 110 V/914-0003 - 230 V) biedt zes individueel beschermde AC-circuits van 208/230 V, 16 A. Wanneer u de Adamson PDS gebruikt, kunt u maximaal zes CS7-luidsprekers per circuit koppelen.

Gebruik bij het bedraden van een AC-kabel voor gebruik met dit product in een single-line systeem het bedradingsschema dat hieronder in Tabel 2 wordt beschreven en wordt geïllustreerd met Fig. 1. Alle werkzaamheden moeten worden uitgevoerd door een gekwalificeerde technicus.

Tabel 2

Connectiviteit

On-board Digital Signal Processing (DSP) is toegankelijk via twee datapoorten aan de achterkant van de kast. Deze poorten worden gebruikt om AVB-audio te streamen en AES70-besturingsgegevens te verzenden. Alle CS-Series luidsprekers zijn geconfigureerd om twee afzonderlijke LAN-signalen op één enkele dataverbinding te ontvangen. Het Network Distribution System (NDS, 905-0039) combineert beide LAN's op één Ethernet-kabel. Deze aanpak maakt netwerkredundantie mogelijk, evenals de mogelijkheid om besturingsgegevens en digitale audio in serie te schakelen tussen behuizingen.

Bij gebruik van de NDS kunnen maximaal zes CS-Series luidsprekers in serie worden geschakeld op één enkel netwerkpad. Deze hoeveelheid houdt rekening met de Gateway, de NDS, de netwerkswitches en elke CS-Series luidspreker om de hoeveelheid latentie te bepalen die door elke afzonderlijke hop wordt gecreëerd, en ervoor te zorgen dat de totale latentie binnen vooraf bepaalde parameters blijft. De audiosignaallatentie tussen elke CS7 is 0,26 ms, van sprong naar sprong.

Alle CS-Series kasten zijn Milan-gecertificeerd. Met Milan maakt elk apparaat automatisch verbinding met elk ander Milan-apparaat met behulp van een verscheidenheid aan standaardformaten en definities in het protocol.

Elke CS-Series luidspreker is uitgerust met gebalanceerde XLR-ingangs- en uitgangsconnectoren voor analoge audiosignalen op lijnniveau.

De drivers van de CS7 worden aangedreven door een gepatenteerde tweekanaals klasse D versterker die tot 2400 W gecombineerd uitgangsvermogen kan leveren.

Rack-gemonteerde systemen

Gateway (913-0003) - De AVB on-ramp naar het CS-Series ecosysteem, de Gateway is een 16x16 matrix met 16 kanalen met door de gebruiker toegankelijke DSP, met dual-LAN, Milan AVB, AES/EBU en analoge aansluitingen. De Gateway converteert AVB van en naar analoog en AES/EBU. De netwerkconnectiviteit van de Gateway is een uiterst krachtig hulpmiddel en maakt het ook mogelijk om andere systemen te integreren, zoals uitzendingen of het matrixen van meerdere consoles in een festivalomgeving.

Bridge (913-0005) - De Bridge is ontworpen om de bestaande netwerkinfrastructuur in Adamson's E-Rack te vervangen, waardoor gebruikers CS-Series luidsprekers naadloos in hun bestaande inventaris kunnen integreren door dual-LAN, Milan AVB-signaal om te zetten in AES/EBU voor netwerken naar bestaande Lab Gruppen-versterkers, terwijl het ook zes kanalen DSP per eenheid biedt.

Network Distribution System NDS (905-0039) - De NDS is een netwerk- en analoog patchbay waarmee gebruikers redundante audio en besturing naar CS-Series luidsprekers kunnen sturen via één enkele netwerkkabel. De NDS combineert LAN A- en B-netwerkpoorten met behulp van twee externe AVB-geschikte switches.

Power Distribution System PDS (914-0002/914-0003) - De PDS is verkrijgbaar in 110 V (2x L21-30) en 230 V (32 A CEE) modellen en is ontworpen om ervoor te zorgen dat alle componenten van het CS-Series ecosysteem voldoende stroom ontvangen. De PDS biedt zes circuits van 208 V of 230 V, 16 A aangeboden via powerCON- of Socapex-uitgangen. Een geïntegreerde datapoort stelt gebruikers in staat om verbruiksgegevens te monitoren via ArrayIntelligence, zowel per stroomuitgang als voor de totale afname.

ArrayIntelligence

ArrayIntelligence is een enkel softwareplatform waarmee de gebruiker een systeem kan ontwerpen en implementeren, allemaal vanuit één enkele interface. Van ruimteontwerp en simulatie tot connectiviteit en diagnostiek, dit uniforme platform vermindert de behoefte aan aanvullende software om complete audiosystemen correct te implementeren en te leveren.

Blueprint - Ontwerp uw ruimte met behulp van eenvoudige geometrische vormen. Gebruikers kunnen elke omgeving creëren, van een eenvoudig veld tot een complexe structuur. Wanneer een arena- of stadionontwerp nodig is, kunt u met multi-point Extrude en Revolve-oppervlakken eenvoudig meerdere hellingen en verhoogde oppervlakken instellen met een paar toetsaanslagen.

Simulation - Na het plaatsen van virtuele kasten in uw ruimteontwerp kunnen verschillende aspecten van hun gedrag worden gesimuleerd, waaronder 2D- en 3D-SPL, delta-tijd van twee kasten en luidsprekerrichting.

Patch - Wijs virtuele luidsprekers snel en effectief toe aan hun real-world tegenhangers. Bepaal de besturingszonering en AVB-routing om volledige controle over uw omgeving te garanderen.

Optimization - Met DSP in elke kast heeft u meer controle dan ooit over uw systeem. Het gepatenteerde optimalisatie-algoritme van Adamson geeft u ongelooflijke controle over de luisterervaring, waarbij gebruik wordt gemaakt van de on-board DSP van elk line array-element om een nauwkeurig, uniform geluid te leveren.

Control - Gain, Muting, Delay, EQ en Grouping worden allemaal bediend op één enkele pagina, zodat u uw systeem met zo min mogelijk frictie kunt bouwen en verfijnen. Implementeer uw wijzigingen op een per-box niveau of gebruik besturingszones om de prestaties van meerdere kastgroeperingen vorm te geven.

Metering - Toegang tot ingangs- en uitgangsmeting voor alle online apparaten op één pagina, zodat u betrouwbaar de headroom voor uw hele systeem kunt bepalen.

Diagnose - Bewaak uw systeem met een uitgebreide set tools voor systeeminzicht, waaronder spectrale impedantie en verplaatsing, inclinometermonitoring, clip- en limiter-tracking, stroomverbruik en AVB-streamstatistieken.

Zie de ArrayIntelligence gebruikershandleiding voor meer informatie.

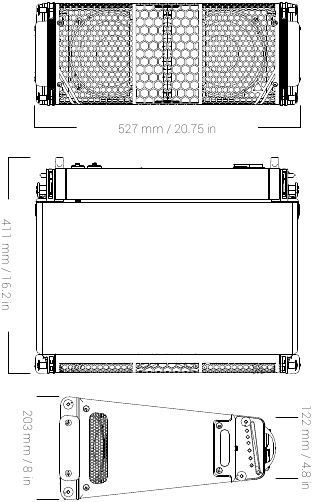

Technische specificaties

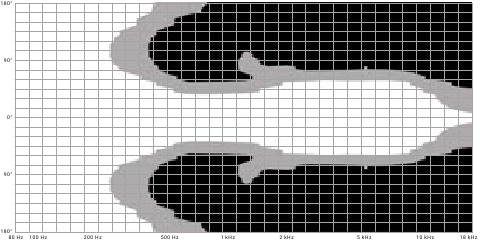

CS7 horizontaal patroon

12 dB crest factor roze ruis op 1 m, vrij veld, met behulp van gespecificeerde verwerking en versterking

Veiligheid & waarschuwingen

Lees deze instructies en bewaar ze voor toekomstig gebruik.

Neem alle waarschuwingen in acht en volg alle instructies op.

Reinig dit product uitsluitend met een droge doek.

Beperk nooit de ventilatieopeningen.

Zorg ervoor dat er niet op de kabels wordt gelopen en dat ze niet bekneld raken.

Er moet een gekwalificeerde technicus aanwezig zijn tijdens de installatie en het gebruik van dit product. Dit product kan extreem hoge geluidsdrukniveaus produceren en moet worden gebruikt volgens de gespecificeerde lokale geluidsniveauvoorschriften en een goed oordeel. Adamson Systems Engineering is niet aansprakelijk voor schade veroorzaakt door mogelijk misbruik van dit product.

Inspecteer het product voor elk gebruik. Als er een teken van defect of schade wordt geconstateerd, onttrek het product dan onmiddellijk aan het gebruik voor onderhoud.

Onderhoud is vereist wanneer de luidspreker is gevallen of op enigerlei wijze is beschadigd of niet normaal werkt. Alle onderhoudsvereisten mogen alleen worden uitgevoerd door een getrainde onderhoudstechnicus.

Bekijk de CS-Series Rigging Tutorial video en/of lees de CS-Series Line Array Rigging Manual voordat u dit product ophangt. Rigging-informatie en veiligheidswaarschuwingen die in ArrayIntelligence worden gepresenteerd, moeten strikt worden nageleefd. Gebruik alleen de riggingframes/-accessoires die zijn gespecificeerd door Adamson of die bij het luidsprekersysteem worden verkocht.

Deze luidsprekerbehuizing kan een sterk magnetisch veld creëren. Wees voorzichtig in de buurt van de behuizing met gegevensopslagapparaten zoals harde schijven.

Dit product bevat mogelijk gevaarlijke spanningen.
Open het apparaat niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in dit product. Niet-naleving maakt de garantie ongeldig.

Gebruik dit product niet met een stroomkabel die geen gepolariseerde, geaarde stekker heeft.

Installeer dit product niet op natte of vochtige locaties.

Vermijd het optillen van dit product. Gebruik voor verplaatsing en opslag alleen de kar of koffer die door Adamson voor het product wordt verkocht, of een die door Adamson is gespecificeerd. Wees voorzichtig bij het verplaatsen van de koffer of kar om letsel te voorkomen.

Dit product kan heet worden bij langdurig gebruik.

Om het risico op oververhitting van het product te verminderen, moet u het niet blootstellen aan direct zonlicht.

Installeer dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.

ADAMSON SYSTEMS ENGINEERING, Inc.
1401 Scugog Line 6, Port Perry
Ontario, Canada L9L 1B2
T: +1 905 982 0520, F: +1 905 982 0609
Email: info@adamsonsystems.com
Website: www.adamsonsystems.com
