Adamson CS118 - Handleiding CS-serie luidsprekers

Status-led

In een poging om de producten continu te verbeteren, brengt Adamson bijgewerkte software, presets en normen uit voor zijn producten. Adamson behoudt zich het recht voor om de specificaties van zijn producten en de inhoud van zijn documenten zonder voorafgaande kennisgeving te wijzigen.

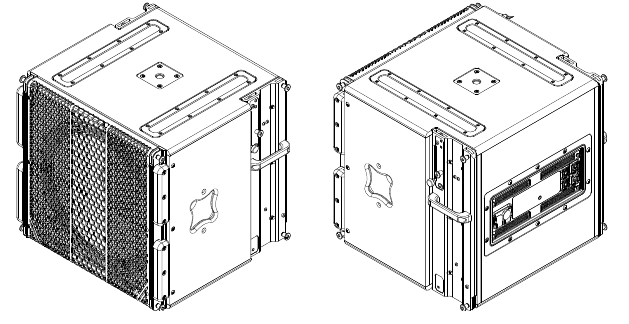

Productoverzicht

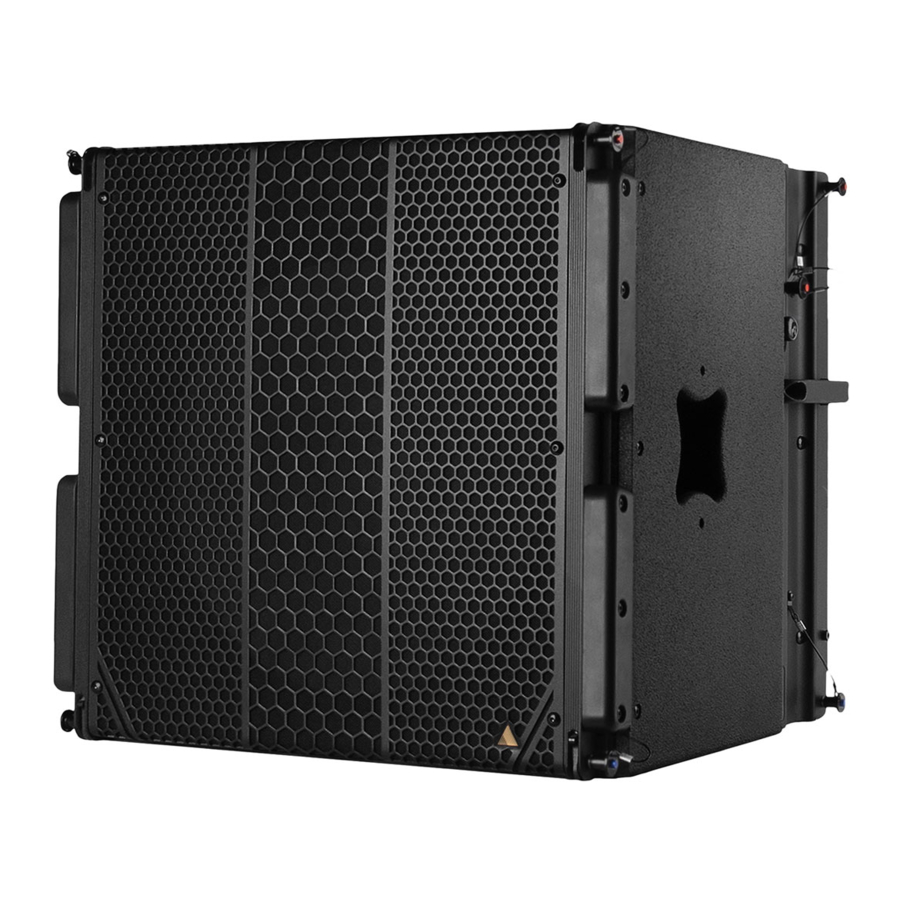

De CS118 is een ultracompacte, actieve, intelligente subwooferbehuizing voor uitgebreide LF-toepassingen. Hij bevat één 18-inch LF-driver.
Elke CS118-kast bevat gepatenteerde klasse D-versterking en uitgebreide interne signaalverwerking, waaronder Milan AVB-connectiviteit. Interne switch-fabric maakt het mogelijk om meerdere behuizingen in serie te schakelen om de hoeveelheid bekabeling die nodig is in complexe systeemopstellingen te verminderen.
Het operationele frequentiebereik van de CS118 is 35 Hz tot 100 Hz. Het gebruik van gepatenteerde technologieën zoals Advanced Cone Architecture maakt een hoge maximale SPL mogelijk.
De behuizing is gemaakt van marine-grade berkenmultiplex, met een geïntegreerd vierpunts ophangsysteem van aluminium en staal, en een stalen paalbevestiging aan de bovenkant. Zonder lage resonantie op te offeren aan composietmateriaal, weegt de CS118 slechts 34 kg.
Tot zestien CS118 kunnen in dezelfde array worden gevlogen bij gebruik van het Ultra-Compact Support Frame (930-0025). De CS118 kan in dezelfde array worden gevlogen als de CS7.
De CS118 is ontworpen om eenvoudig en coherent te koppelen met alle CS-serie line-array- en point source-kasten met een crossover-frequentie van ongeveer 80 Hz.

Stroomvoorziening

De CS118 maakt gebruik van geavanceerde luidsprekertechnologie, aangevuld met geavanceerde stroomverwerking. Het begrijpen van elektrische veiligheid is cruciaal voor de veilige werking van dit product.
Dit product moet altijd worden geaard. Ontkoppel de AC-kabel niet van de aarde - gebruik nooit een aardingsadapter of knip de aardingspin van de AC-kabel af.
Onjuiste aarding van verbindingen tussen luidsprekers en de rest van het audiosysteem kan ruis of brom veroorzaken en kan de ingangs- en uitgangstrappen van de elektronische componenten van het systeem beschadigen.
Voordat u wisselstroom op de luidspreker aansluit, moet u ervoor zorgen dat het spanningsverschil tussen de nul- en aardingslijnen minder is dan 5 V AC bij gebruik van eenfasige wisselstroombedrading.

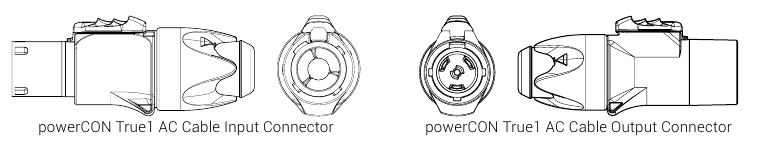

De CS118 is uitgerust met een Neutrik powerCON TRUE1 20 A vergrendelende ingangsconnector en een Neutrik powerCON TRUE1 20 A vergrendelende uitgangsconnector op de CS118.
Het aanvaarde spanningsbereik is 100 V - 240 V AC.

De spanning tussen lijn en aarde mag nooit hoger zijn dan 250 V AC. De CS118 is beschermd tegen overmatige spanningen, maar moet worden gerepareerd als die beveiliging wordt geactiveerd.
De ingangsspanning die aan de AC-ingangsconnector wordt geleverd, is dezelfde spanning die wordt geleverd aan alle extra CS-serie producten die op de AC-uitgangsconnector van de CS118 zijn aangesloten. Het aantal luidsprekers dat op deze manier veilig kan worden gekoppeld, wordt bepaald door de voedingsspanning, de stroomafname van alle aangesloten luidsprekers op het circuit, de classificatie van de stroomonderbreker en de classificatie van de gebruikte AC-bekabeling.
Overschrijd bij het koppelen van AC-stroom voor extra CS-serie producten de stroomcapaciteit van de AC-ingangsconnector niet. Houd rekening met de totale stroomafname voor alle luidsprekers op het circuit, inclusief de eerste.
Voor lange perioden van inactiviteit wordt aanbevolen om versterkers in de stand-bymodus te zetten (vereist Adamson CS-software) om de looptijd van de koelventilator te verkorten.

De stroomafname voor de CS118 is dynamisch en fluctueert naarmate de bedrijfsniveaus veranderen.

Het Power Distribution Sysytem (PDS, 914-0002 - 110 V/914-0003 - 230 V) biedt zes individueel beschermde AC-circuits van 208/230 V, 16 A. Bij gebruik van de Adamson PDS kunt u maximaal vier CS118-luidsprekers per circuit koppelen.
Gebruik bij het bedraden van een AC-kabel voor gebruik met dit product in een enkellijnsysteem het onderstaande bedradingsschema in Tabel 2 en geïllustreerd in Fig. 1. Al het werk moet worden uitgevoerd door een gekwalificeerde technicus.

Connectiviteit

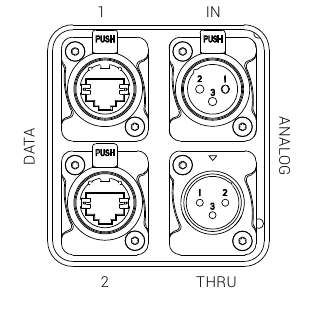

On-board Digital Signal Processing (DSP) is toegankelijk via twee datapoorten aan de achterkant van de kast. Deze poorten worden gebruikt om AVB-audio te streamen en AES70-besturingsgegevens te verzenden. Alle CS-serie luidsprekers zijn geconfigureerd om twee afzonderlijke LAN-signalen op één enkele gegevenslink te ontvangen. Het Network Distribution System (NDS, 905-0039) combineert beide LAN's op één Ethernet-kabel. Deze aanpak maakt netwerkredundantie mogelijk, evenals de mogelijkheid om besturingsgegevens en digitale audio tussen behuizingen in serie te schakelen.

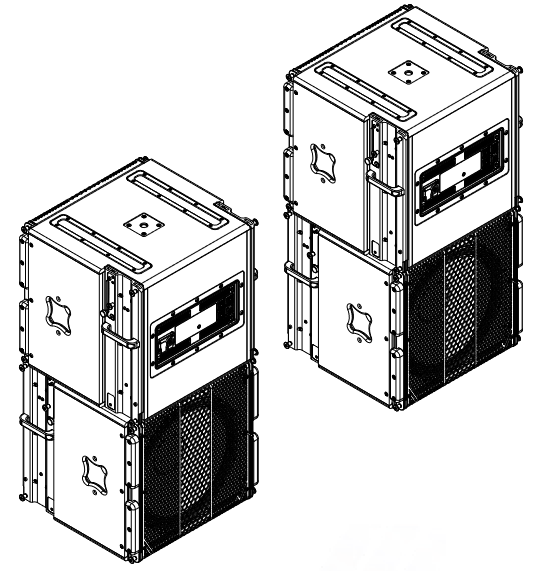

Bij gebruik van de NDS kunnen maximaal zes CS-serie luidsprekers in serie worden geschakeld op één enkel netwerkpad. Deze hoeveelheid houdt rekening met de Gateway, de NDS, de netwerkswitches en elke CS-serie luidspreker om de hoeveelheid latentie te bepalen die door elke afzonderlijke hop wordt veroorzaakt, en ervoor te zorgen dat de totale latentie binnen vooraf bepaalde parameters blijft. De audiosignaallatentie tussen elke CS118 is 0,26 ms, van hop naar hop.
Alle CS-serie kasten zijn Milan-gecertificeerd. Met Milan maakt elk apparaat automatisch verbinding met elk ander Milan-apparaat met behulp van verschillende standaardformaten en definities in het protocol.
Elke CS-serie luidspreker is uitgerust met gebalanceerde XLR-ingangs- en uitgangsconnectoren voor analoge audiosignalen op lijnniveau.
De driver van de CS118 wordt aangedreven door een gepatenteerde single channel klasse D-versterker die tot 3000 W vermogen kan leveren.

Systemen voor rackmontage

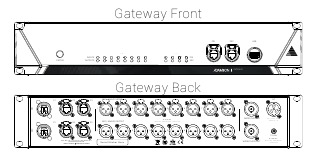

Gateway (913-0003) - De AVB on-ramp naar het CS-Series ecosysteem, de Gateway is een 16x16 matrix met 16 kanalen van door de gebruiker toegankelijke DSP, met dual-LAN, Milan AVB, AES/EBU en analoge aansluitingen. De Gateway converteert AVB van en naar analoog en AES/EBU. De netwerkconnectiviteit van de Gateway is een uiterst krachtig hulpmiddel en maakt het ook mogelijk om andere systemen te integreren, zoals uitzendingen of meerdere consoles in een festivalomgeving.

Bridge (913-0005) - De Bridge is ontworpen om de bestaande netwerkinfrastructuur in Adamson's E-Rack te vervangen, waardoor gebruikers CS-Series luidsprekers naadloos kunnen integreren in hun bestaande inventaris door dual-LAN, Milan AVB-signaal te converteren naar AES/EBU voor netwerken naar bestaande Lab Gruppen versterkers, terwijl het ook zes kanalen DSP per eenheid biedt.

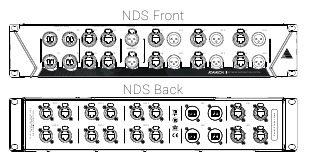

Network Distribution System NDS (905-0039) - De NDS is een netwerk en analoge patchbay waarmee gebruikers redundante audio en besturing naar CS-Series luidsprekers kunnen sturen via een enkele netwerkkabel. De NDS combineert LAN A- en B-netwerkpoorten met behulp van twee externe AVB-geschikte switches.

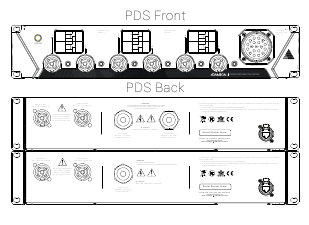

Power Distribution System PDS (914-0002/914-0003) - De PDS is verkrijgbaar in 110 V (2x L21-30) en 230 V (32 A CEE) modellen en is ontworpen om ervoor te zorgen dat alle componenten van het CS-Series ecosysteem voldoende stroom ontvangen. De PDS biedt zes circuits van 208 V of 230 V, 16 A aangeboden via powerCON- of Socapex-uitgangen. Een geïntegreerde datapoort stelt gebruikers in staat om verbruiksgegevens te monitoren via ArrayIntelligence, zowel per stroomuitgang als voor de totale afname.

ArrayIntelligence

ArrayIntelligence is een enkel softwareplatform waarmee de gebruiker een systeem kan ontwerpen en implementeren, allemaal vanuit één enkele interface. Van ruimteontwerp en simulatie tot connectiviteit en diagnose, dit uniforme platform vermindert de behoefte aan extra software om complete audiosystemen correct te implementeren en te leveren.

Blueprint - Ontwerp uw ruimte met behulp van basisgeometrische vormen. Gebruikers kunnen elke omgeving creëren, van een eenvoudig veld tot een complexe structuur. Wanneer een arena- of stadionontwerp nodig is, kunt u met meerpuntige Extrude- en Revolve-oppervlakken eenvoudig meerdere hellingen en verhoogde oppervlakken instellen met een paar toetsaanslagen.

Simulation - Nadat virtuele kasten in uw ruimteontwerp zijn geplaatst, kunnen verschillende aspecten van hun gedrag worden gesimuleerd, waaronder 2D- en 3D-SPL, de delta-tijd van twee kasten en de luidsprekerdirectiviteit.

Patch - Wijs virtuele luidsprekers snel en effectief toe aan hun tegenhangers in de echte wereld. Bepaal de regelzonering en AVB-routing om volledige controle over uw omgeving te garanderen.

Optimization - Met DSP in elke kast heeft u meer controle dan ooit over uw systeem. Adamson's eigen optimalisatie-algoritme geeft u ongelooflijke controle over de luisterervaring, waarbij gebruik wordt gemaakt van de on-board DSP van elk line array-element om een nauwkeurig, uniform geluid te leveren.

Control - Gain, Muting, Delay, EQ en Grouping worden allemaal op één pagina beheerd, waardoor u uw systeem met zo min mogelijk frictie kunt bouwen en fijn afstellen. Implementeer uw wijzigingen op een per-box niveau of gebruik regelzones om de prestaties van meerdere kastgroepen vorm te geven.

Metering - Toegang tot input- en outputmeting voor alle online apparaten op één pagina, zodat u de headroom voor uw hele systeem betrouwbaar kunt bepalen.

Diagnose - Bewaak uw systeem met een uitgebreide set tools voor systeeminzicht, waaronder spectrale impedantie en verplaatsing, hellingshoekmeting, clip- en limiter-tracking, stroomverbruik en AVB-streamstatistieken.

Voor meer informatie raadpleegt u de ArrayIntelligence gebruikershandleiding.

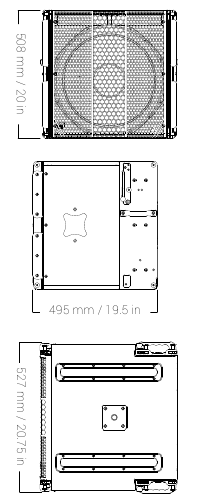

Technische specificaties

Adamson's ArrayIntelligence software bevat presets voor een verscheidenheid aan CS118 implementaties. De dispersiepatronen voor twee veelgebruikte presets worden hier weergegeven:

** 12 dB crest factor roze ruis op 1m, vrij veld, met behulp van gespecificeerde verwerking en versterking

Symbolen

	Dit symbool waarschuwt de gebruiker dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan
	Dit symbool waarschuwt de gebruiker voor de aanwezigheid van spanningen die een gevaarlijke elektrische schok kunnen veroorzaken
	Dit symbool waarschuwt de gebruiker voor het gewicht van het apparaat dat spierverrekking of rugletsel kan veroorzaken
	Dit symbool waarschuwt de gebruiker dat het apparaat heet kan aanvoelen en niet mag worden aangeraakt zonder zorg en instructie

Veiligheid & waarschuwingen

Lees deze instructies en houd ze beschikbaar voor toekomstig gebruik.
Neem alle waarschuwingen in acht en volg alle instructies.
Reinig dit product alleen met een droge doek.
Beperk nooit de ventilatieopeningen.
Bescherm de bekabeling tegen betreden of knellen.
Een gekwalificeerde technicus moet aanwezig zijn tijdens de installatie en het gebruik van dit product. Dit product kan extreem hoge geluidsdrukniveaus produceren en moet worden gebruikt in overeenstemming met de gespecificeerde lokale geluidsniveauvoorschriften en goed oordeel. Adamson Systems Engineering is niet aansprakelijk voor schade veroorzaakt door mogelijk misbruik van dit product.
Inspecteer het product voor elk gebruik. Als er een teken van defect of schade wordt geconstateerd, moet het product onmiddellijk uit gebruik worden genomen voor onderhoud.
Service is vereist wanneer de luidspreker is gevallen of op enigerlei wijze is beschadigd of niet normaal functioneert. Alle servicevereisten mogen alleen worden uitgevoerd door een getrainde servicetechnicus.
Bekijk de CS-Series Rigging Tutorial-video en/of lees de CS-Series Line Array Rigging Manual voordat u dit product ophangt. Rigging-informatie en veiligheidswaarschuwingen die worden gepresenteerd in ArrayIntelligence moeten strikt worden nageleefd. Gebruik alleen met de riggingframes/accessoires die zijn gespecificeerd door Adamson of die bij het luidsprekersysteem worden verkocht.
Deze luidsprekerbehuizing kan een sterk magnetisch veld creëren. Wees voorzichtig in de buurt van de behuizing met gegevensopslagapparaten zoals harde schijven.
Dit product bevat potentieel gevaarlijke spanningen. Open het apparaat niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in dit product. Het niet naleven hiervan maakt de garantie ongeldig.
Gebruik dit product niet met een stroomkabel zonder gepolariseerde, geaarde stekker.
Installeer dit product niet op natte of vochtige locaties.
Vermijd het optillen van dit product. Gebruik voor verplaatsing en opslag alleen de door Adamson voor het product verkochte kar of koffer, of een door Adamson gespecificeerde kar of koffer. Wees voorzichtig bij het verplaatsen van de koffer of kar om letsel te voorkomen.
Dit product kan heet worden bij langdurig gebruik.
Om het risico op oververhitting van het product te verminderen, vermijdt u blootstelling aan direct zonlicht.
Installeer dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
