Adamson CS7p - Handleiding CS-serie luidsprekers

Status-LED

In een poging om haar producten continu te verbeteren, brengt Adamson bijgewerkte software, presets en standaarden voor haar producten uit. Adamson behoudt zich het recht voor om de specificaties van haar producten en de inhoud van haar documenten zonder voorafgaande kennisgeving te wijzigen.

Productoverzicht

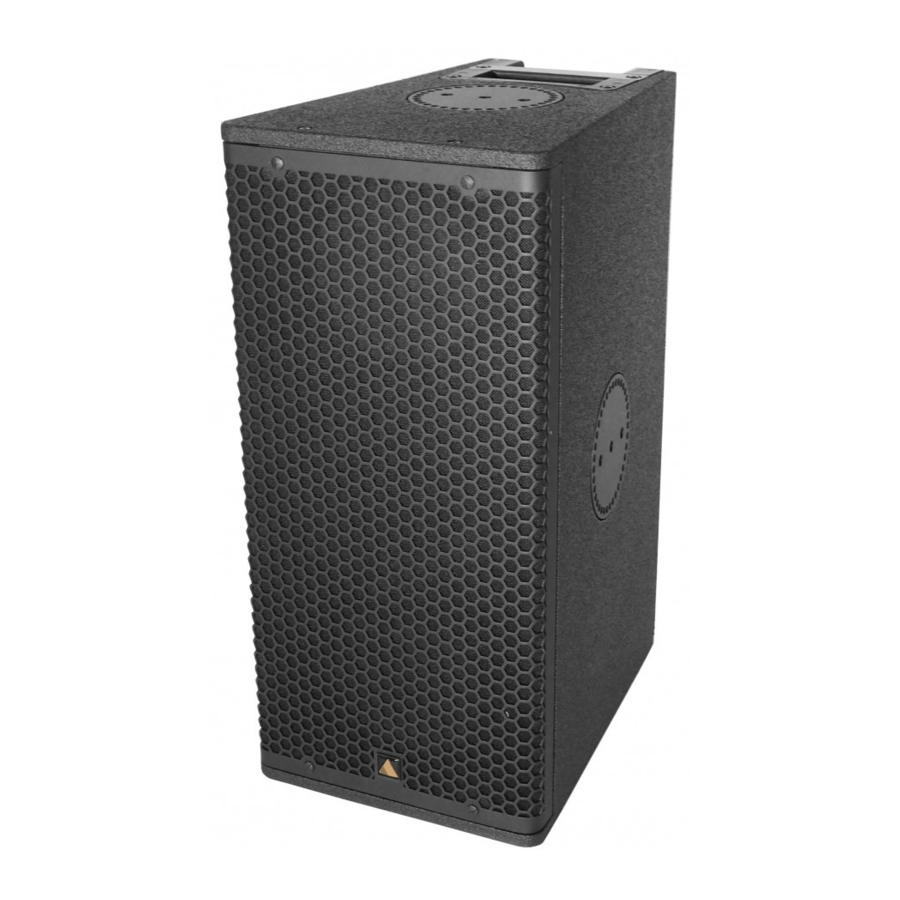

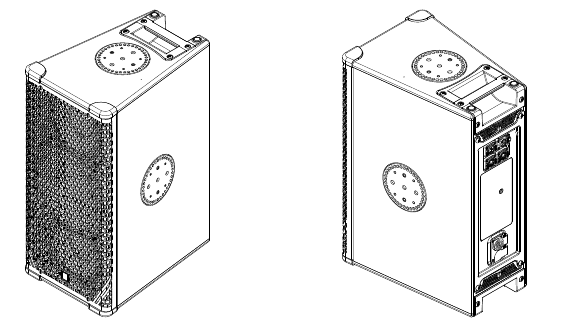

De CS7p is een ultracompacte, intelligente puntbronbehuizing met voeding. Het bevat twee symmetrisch opgestelde 7-inch LF-transducers en een 3-inch HF-compressiedriver gemonteerd op een Adamson-golfgeleider, verkrijgbaar in twee configuraties; met spreidingspatronen van 70° x 40° (HxV) of 100° x 50° (HxV), elk draaibaar in stappen van 90°.
Elke CS7p-kast bevat eigen klasse D-versterking en uitgebreide signaalverwerking, inclusief Milan AVB-connectiviteit. Interne switch fabric maakt het mogelijk om meerdere behuizingen in serie te schakelen om de hoeveelheid bekabeling die nodig is in complexe systeemopstellingen te verminderen.
Het operationele frequentiebereik van de CS7p is 80 Hz tot 18 kHz. Het gebruik van eigen technologieën zoals Advanced Cone Architecture maakt een hoge maximale SPL mogelijk.

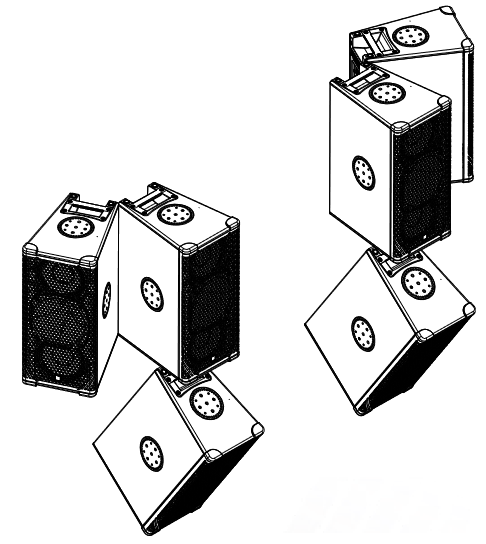

De behuizing is gemaakt van marine grade berkenmultiplex, heeft een verzonken stalen paalbevestiging en stalen rigging-schijven aan de bovenkant van de kast en aan elke kant om te worden gebruikt met een breed scala aan rigging-accessoires. Zonder lage resonantie op te offeren aan composietmateriaal, weegt de CS7p slechts 19 kg.
De CS7p is bedoeld voor gebruik als een stand-alone systeem of met andere producten uit de CS-serie en is ontworpen om gemakkelijk en coherent te combineren met alle subwoofers uit de CS-serie.

Stroom

De CS7p maakt gebruik van geavanceerde luidsprekertechnologie, aangevuld met geavanceerde stroomverwerking. Het begrijpen van elektrische veiligheid is cruciaal voor de veilige werking van dit product.
Dit product moet altijd worden geaard. Hef de aarde van de AC-kabel niet op - gebruik nooit een aardingsadapter of knip de aardingspin van de AC-kabel door.
Onjuiste aarding van verbindingen tussen luidsprekers en de rest van het audiosysteem kan ruis of brom veroorzaken en kan de ingangs- en uitgangstrappen van de elektronische componenten van het systeem beschadigen.
Voordat u wisselstroom op de luidspreker aansluit, moet u ervoor zorgen dat het spanningsverschil tussen de nul- en aardingsleidingen minder is dan 5 V AC bij gebruik van enkelfasige wisselstroombedrading.

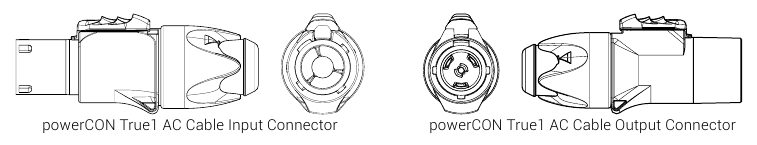

De CS7p is uitgerust met één Neutrik powerCON TRUE1 20 A vergrendelende ingangsconnector en één Neutrik powerCON TRUE1 20 A vergrendelende uitgangsconnector op de CS7p.
Het geaccepteerde spanningsbereik is 100 V - 240 V AC.

De spanning tussen lijn en aarde mag nooit hoger zijn dan 250 V AC. De CS7p is beschermd tegen overmatige spanningen, maar moet worden onderhouden als die bescherming wordt ingeschakeld.
De ingangsspanning die aan de AC Input-connector wordt geleverd, is dezelfde spanning die wordt geleverd aan alle extra CS-serie producten die zijn aangesloten op de AC Output-connector van de CS7p. Het aantal luidsprekers dat op deze manier veilig kan worden gekoppeld, wordt bepaald door de voedingsspanning, de totale stroomafname van alle aangesloten luidsprekers op het circuit, de waarde van de stroomonderbreker en de waarde van de gebruikte AC-kabel.
Overschrijd bij het koppelen van AC-stroom voor extra CS-serie producten de stroomcapaciteit van de AC Input-connector niet. Houd rekening met de totale stroomafname voor alle luidsprekers op het circuit, inclusief de eerste.
Voor lange perioden van inactiviteit wordt aanbevolen om versterkers in de stand-bystand te zetten (vereist Adamson ArrayIntelligence-software) om de looptijd van de koelventilator te verkorten.

De stroomafname voor de CS7p is dynamisch en fluctueert naarmate de operationele niveaus veranderen.
Het Power Distribution System (PDS, 914-0002 - 110 V/914-0003 - 230 V) biedt zes individueel beschermde AC-circuits van 208/230 V, 16 A. Bij gebruik van de Adamson PDS kunt u maximaal zes CS7p-luidsprekers per circuit koppelen. Gebruik bij het bedraden van een AC-kabel voor gebruik met dit product in een enkellijns systeem het bedradingsschema dat hieronder wordt beschreven in Tabel 2 en geïllustreerd met Afb. 1. Al het werk moet worden uitgevoerd door een gekwalificeerde technicus.

Connectiviteit

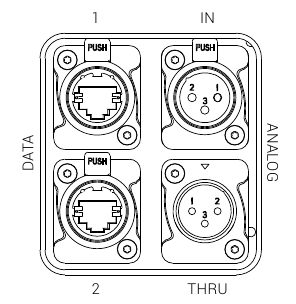

On-board Digital Signal Processing (DSP) is toegankelijk via twee datapoorten aan de achterkant van de kast. Deze poorten worden gebruikt om AVB-audio te streamen en AES70-besturingsgegevens te verzenden. Alle CS-serie luidsprekers zijn geconfigureerd om twee afzonderlijke LAN-signalen te ontvangen via een enkele gegevenslink. Het Network Distribution System (NDS, 905-0039) combineert beide LAN's op één ethernetkabel. Deze aanpak maakt netwerkredundantie mogelijk en de mogelijkheid om besturingsgegevens en digitale audio tussen behuizingen in serie te schakelen.

Bij gebruik van de NDS kunnen maximaal zes CS-serie luidsprekers in serie worden geschakeld op een enkel netwerkpad. Deze hoeveelheid houdt rekening met de Gateway, de NDS, de netwerkswitches en elke CS-serie luidspreker om de hoeveelheid latentie te bepalen die door elke afzonderlijke hop wordt gecreëerd, en ervoor te zorgen dat de totale latentie binnen vooraf bepaalde parameters blijft. De audio-signaallatentie tussen elke CS7p is 0,26 ms, van jump naar jump.
Alle CS-serie kasten zijn Milan-gecertificeerd. Met Milan maakt elk apparaat automatisch verbinding met elk ander Milan-apparaat met behulp van een verscheidenheid aan standaardformaten en definities in het protocol.
Elke CS-serie luidspreker is uitgerust met gebalanceerde XLR-ingangs- en uitgangsconnectoren voor analoge audiosignalen op lijnniveau.
De drivers van de CS7p worden aangedreven door een eigen tweekanaals klasse D-versterker die tot 2400 W gecombineerd vermogen kan leveren.

Rack-mounted systemen

Gateway (913-0003) - De AVB on-ramp in het CS-Series ecosysteem, de Gateway is een 16x16 matrix met 16 kanalen met door de gebruiker toegankelijke DSP, met dual-LAN, Milan AVB, AES/EBU en analoge aansluitingen. De Gateway zet AVB om van en naar analoog en AES/EBU. De Gateway is een extreem krachtig hulpmiddel en de netwerkconnectiviteit maakt het ook mogelijk om andere systemen te integreren, zoals broadcastfeeds of het matrixen van meerdere consoles in een festivalomgeving.

Bridge (913-0005) - De Bridge is ontworpen om de bestaande netwerkinfrastructuur in de E-Rack van Adamson te vervangen, waardoor gebruikers CS-Series luidsprekers naadloos in hun bestaande voorraden kunnen integreren door dual-LAN, Milan AVB-signaal om te zetten in AES/EBU voor netwerken naar bestaande Lab Gruppen versterkers, terwijl het ook zes kanalen DSP per unit biedt.

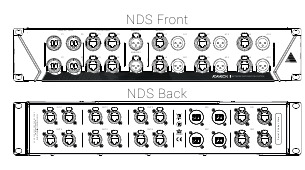

Network Distribution System NDS (905-0039) - De NDS is een netwerk- en analoge patchbay waarmee gebruikers redundante audio en besturing naar CS-Series luidsprekers kunnen sturen via een enkele netwerkkabel. De NDS combineert LAN A- en B-netwerkpoorten met behulp van twee externe AVB-geschikte switches.

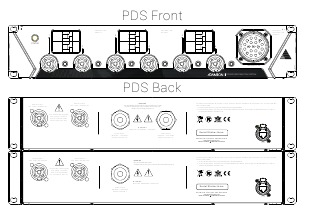

Power Distribution System PDS (914-0002/914-0003) - De PDS is verkrijgbaar in 110 V (2x L21-30) en 230 V (32 A CEE) modellen en is ontworpen om ervoor te zorgen dat alle componenten van het CS-Series ecosysteem voldoende stroom ontvangen. De PDS biedt zes circuits van 208 V of 230 V, 16 A, aangeboden via powerCON- of Socapex-uitgangen. Een geïntegreerde datapoort stelt gebruikers in staat om verbruiksgegevens te monitoren via ArrayIntelligence, zowel per stroomuitgang als voor het totale verbruik.

ArrayIntelligence

ArrayIntelligence is een enkel softwareplatform waarmee de gebruiker een systeem kan ontwerpen en implementeren, allemaal vanuit een enkele interface. Van ruimteontwerp en simulatie tot connectiviteit en diagnose, dit uniforme platform vermindert de behoefte aan extra software om complete audiosystemen correct te implementeren en te leveren.

Blueprint - Ontwerp uw ruimte met behulp van eenvoudige geometrische vormen. Gebruikers kunnen elke omgeving creëren, van een basisveld tot een complexe structuur. Wanneer een arena- of stadionontwerp nodig is, kunt u met de oppervlakken multi-point Extrude en Revolve eenvoudig meerdere hellingen en verhoogde oppervlakken instellen met een paar toetsaanslagen.
Simulatie - Nadat u virtuele kasten in uw ruimteontwerp hebt geplaatst, kunnen verschillende aspecten van hun gedrag worden gesimuleerd, waaronder 2D en 3D SPL, delta-tijd van twee kasten en luidsprekerrichting.
Patch - Wijs virtuele luidsprekers snel en effectief toe aan hun echte tegenhangers. Bepaal de besturingszonering en AVB-routering om volledige controle over uw omgeving te garanderen.
Optimalisatie - Met DSP in elke kast heeft u meer controle dan ooit over uw systeem. Het gepatenteerde optimalisatiealgoritme van Adamson geeft u ongelooflijke controle over de luisterervaring, waarbij u profiteert van de ingebouwde DSP van elk line array-element om een nauwkeurig, uniform geluid te leveren.
Besturing - Versterking, dempen, vertraging, EQ en groepering worden allemaal op één pagina bestuurd, waardoor u uw systeem met zo min mogelijk frictie kunt bouwen en fijnafstemmen. Implementeer uw wijzigingen op per-boxniveau of gebruik besturingszones om de prestaties van meerdere kastgroeperingen vorm te geven.
Meting - Krijg toegang tot input- en outputmeting voor alle online apparaten op één pagina, zodat u op betrouwbare wijze de headroom voor uw hele systeem kunt bepalen.
Diagnose - Bewaak uw systeem met een uitgebreide set tools voor systeeminzicht, waaronder spectrale impedantie en verplaatsing, inclinometermonitoring, clip- en limiter-tracking, stroomverbruik en AVB-streamstatistieken.
Zie de ArrayIntelligence gebruikershandleiding voor meer informatie.

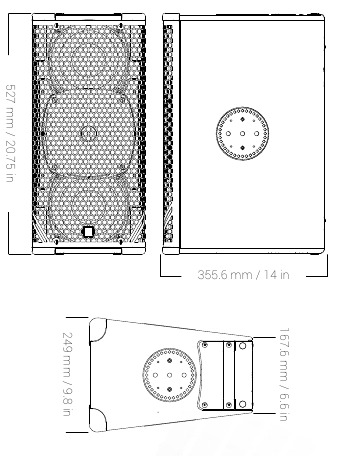

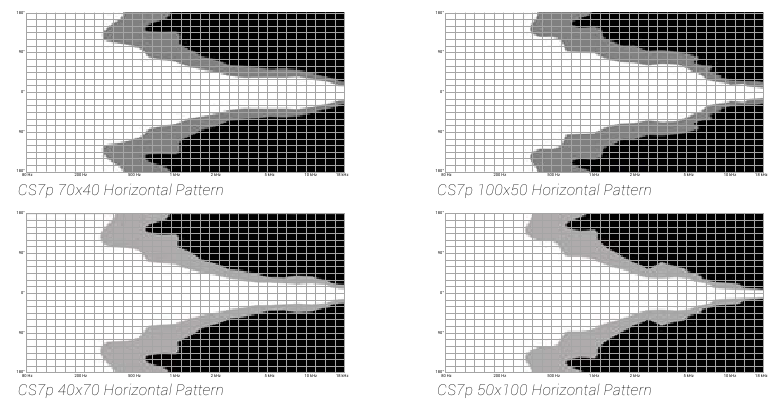

Technische specificaties

** 12 dB crestfactor roze ruis op 1 m, vrij veld, met behulp van gespecificeerde verwerking en versterking

Symbolen

	Dit symbool waarschuwt de gebruiker dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan
	Dit symbool waarschuwt de gebruiker voor de aanwezigheid van spanningen die een gevaarlijke elektrische schok kunnen veroorzaken
	Dit symbool waarschuwt de gebruiker voor het gewicht van het apparaat dat spierbelasting of rugletsel kan veroorzaken
	Dit symbool waarschuwt de gebruiker dat het apparaat heet kan zijn en niet mag worden aangeraakt zonder zorg en instructie

Veiligheids- en waarschuwingen

Lees deze instructies en bewaar ze voor toekomstig gebruik.
Neem alle waarschuwingen in acht en volg alle instructies.
Reinig dit product alleen met een droge doek.
Beperk nooit de ventilatieopeningen.
Bescherm de bekabeling tegen betreden of beknelling.
Een gekwalificeerde technicus moet aanwezig zijn tijdens de installatie en het gebruik van dit product. Dit product is in staat extreem hoge geluidsdrukniveaus te produceren en moet worden gebruikt in overeenstemming met de gespecificeerde lokale geluidsniveauvoorschriften en goed beoordelingsvermogen. Adamson Systems Engineering is niet aansprakelijk voor schade veroorzaakt door mogelijk misbruik van dit product.
Inspecteer het product voor elk gebruik. Als er tekenen van defecten of schade worden geconstateerd, stop dan onmiddellijk met het gebruik van het product voor onderhoud.
Onderhoud is vereist wanneer de luidspreker is gevallen of op enigerlei wijze is beschadigd of niet normaal werkt. Alle onderhoudsvereisten mogen alleen worden uitgevoerd door een getrainde onderhoudstechnicus.
Bekijk de CS-Series Rigging Tutorial-video en/of lees de CS-Series Line Array Rigging Manual voordat u dit product ophangt. Rigginginformatie en veiligheidswaarschuwingen in ArrayIntelligence moeten strikt worden nageleefd. Gebruik alleen met de riggingframes/accessoires die zijn gespecificeerd door Adamson of die bij het luidsprekersysteem worden verkocht.
Deze luidsprekerbehuizing is in staat een sterk magnetisch veld te creëren. Wees voorzichtig in de buurt van de behuizing met gegevensopslagapparaten zoals harde schijven.
Dit product bevat mogelijk gevaarlijke spanningen. Open het apparaat niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in dit product. Het niet naleven hiervan maakt de garantie ongeldig.
Gebruik dit product niet met een stroomkabel die geen gepolariseerde, geaarde stekker heeft.
Installeer dit product niet op natte of vochtige locaties.
Vermijd het optillen van dit product. Gebruik voor verplaatsing en opslag alleen de kar of koffer die door Adamson voor het product wordt verkocht, of een die door Adamson is gespecificeerd. Wees voorzichtig bij het verplaatsen van de koffer of kar om letsel te voorkomen.
Dit product kan heet worden bij langdurig gebruik.
Om het risico op oververhitting van het product te verminderen, moet u het niet blootstellen aan direct zonlicht.
Installeer dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
