Adamson CS119 - CS Series Luidsprekerhandleiding

Status-led

In een poging om de producten voortdurend te verbeteren, brengt Adamson bijgewerkte software, presets en normen voor haar producten uit. Adamson behoudt zich het recht voor om de specificaties van haar producten en de inhoud van haar documenten zonder voorafgaande kennisgeving te wijzigen.

Productoverzicht

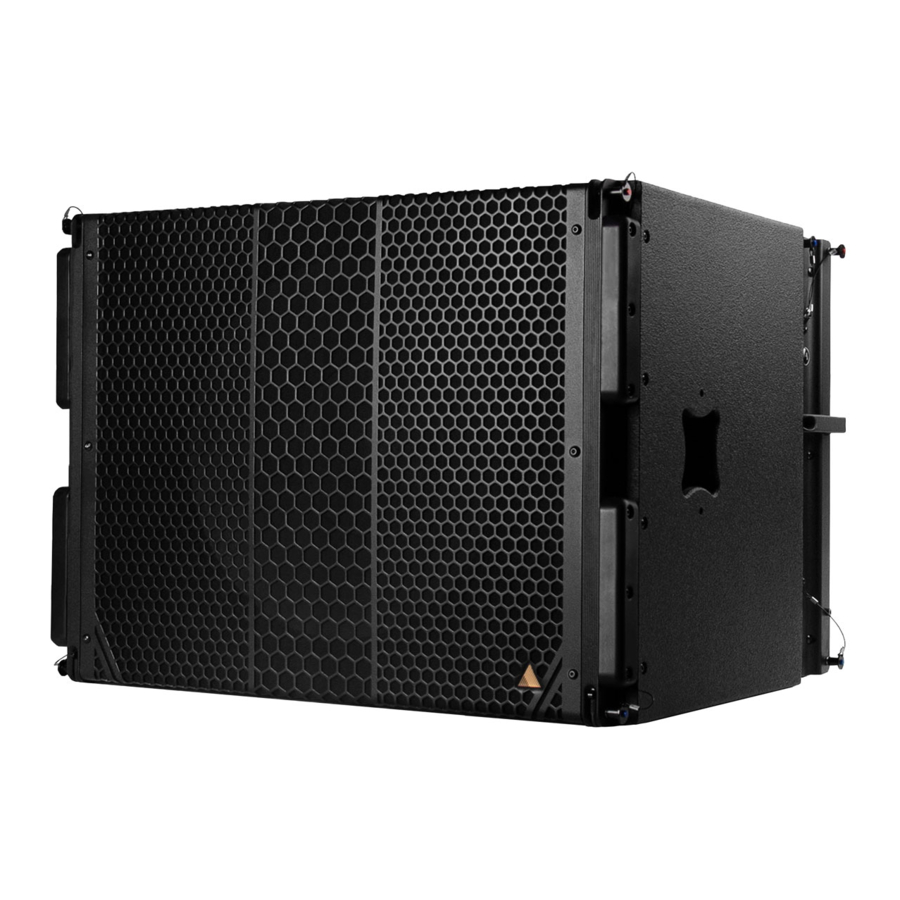

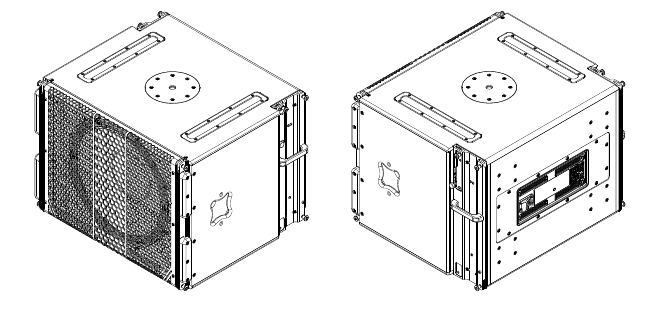

De CS119 is een ultracompacte, aangedreven, intelligente subwooferbehuizing voor uitgebreide LF-toepassingen. Het bevat één 19" LF-driver.
Elke CS119-kast bevat een eigen Klasse-D versterking en uitgebreide interne signaalverwerking inclusief Milanready AVB-connectiviteit. Interne switch fabric waardoor meerdere behuizingen in serie kunnen worden geschakeld om de hoeveelheid bekabeling die nodig is in complexe systeemopstellingen te verminderen.
Het operationele frequentiebereik van de CS119 is 35Hz tot 100Hz. Het gebruik van gepatenteerde technologieën zoals Advanced Cone Architecture maakt een hoge maximale SPL mogelijk.
De behuizing is gemaakt van marine grade berkenmultiplex, heeft een geïntegreerd aluminium en stalen vierpunts ophangsysteem en een stalen paalbevestiging aan de bovenkant. Zonder lage resonantie op te offeren aan composietmateriaal weegt de CS119 slechts 51 kg.

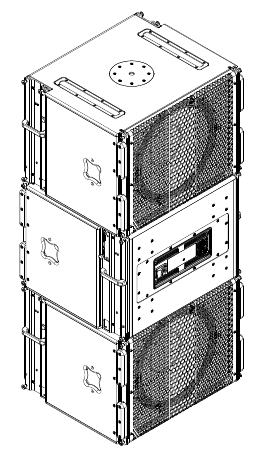

Tot twintig CS119 kunnen in dezelfde array worden gevlogen bij gebruik van het Sub-Compact Support Frame (930-0020). De CS119 kan in dezelfde array worden gevlogen als de CS10.
De CS119 is ontworpen om gemakkelijk en coherent te koppelen met alle CS-Series line array en point source kasten met een crossoverfrequentie van ongeveer 80 Hz.

Stroom

De CS119 maakt gebruik van geavanceerde luidsprekertechnologie, aangevuld met geavanceerde stroomverwerking. Het begrijpen van elektrische veiligheid is cruciaal voor de veilige werking van dit product.
Dit product moet altijd geaard zijn. Verwijder de aarde van de AC-kabel niet - gebruik nooit een aardingsadapter of knip de aardingspin van de AC-kabel af.
Onjuiste aarding van verbindingen tussen luidsprekers en de rest van het audiosysteem kan ruis of brom veroorzaken en de ingangs- en uitgangstrappen van de elektronische componenten van het systeem beschadigen.
Voordat u wisselstroom op de luidspreker aansluit, moet u ervoor zorgen dat het spanningsverschil tussen de nul- en aardedraden minder is dan 5 V AC bij gebruik van eenfasige AC-bedrading.

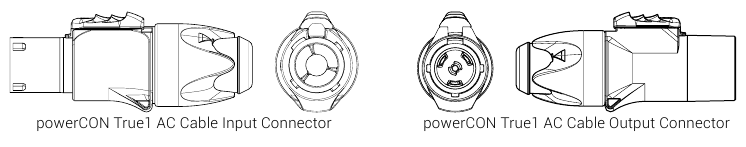

De CS119 is uitgerust met één Neutrik powerCON TRUE1 20 A vergrendelende ingangsconnector en één Neutrik powerCON TRUE1 20 A vergrendelende uitgangsconnector op de CS119.
Het geaccepteerde spanningsbereik is 100 V - 240 V AC.

De spanning tussen lijn en aarde mag nooit hoger zijn dan 250 V AC. De CS119 is beschermd tegen overmatige spanningen, maar moet worden gerepareerd als die beveiliging wordt ingeschakeld.
De ingangsspanning die wordt toegevoerd aan de AC Input connector is dezelfde spanning die wordt toegevoerd aan alle extra CS-producten die zijn aangesloten op de AC Output connector van de CS119. Het aantal luidsprekers dat u op deze manier kunt koppelen, wordt bepaald door de initieel geleverde spanning, de stroomafname van alle gekoppelde luidsprekers op het circuit, de waarde van de stroomonderbreker en de waarde van de AC-kabel die is aangesloten op de eerste CS119.
Overschrijd bij het koppelen van AC-stroom voor extra CS-Series luidsprekers niet de stroomcapaciteit van de AC Input connector. Houd rekening met de totale stroomafname voor alle luidsprekers op het circuit, inclusief de eerste.
Voor lange perioden van inactiviteit wordt aanbevolen om versterkers in de stand-bystand te zetten (vereist Adamson CS-software) om de looptijd van de koelventilator te verkorten.

De stroomafname voor de CS119 is dynamisch en fluctueert naarmate de bedrijfsniveaus veranderen.
Het CS Power Distribution Sysytem (PDS, 914-0002 - 110 V/914-0003 - 230 V) biedt zes afzonderlijk beschermde AC-circuits van 208/230 V, 16 A vermogen. Bij gebruik van de Adamson PDS kunt u maximaal drie CS119-luidsprekers per circuit koppelen. Gebruik bij het bedraden van een AC-kabel voor gebruik met dit product in een single-line systeem het bedradingsschema dat hieronder wordt beschreven in Tabel 2 en geïllustreerd met Fig. 1. Alle werkzaamheden moeten worden uitgevoerd door een gekwalificeerde technicus.

Connectiviteit

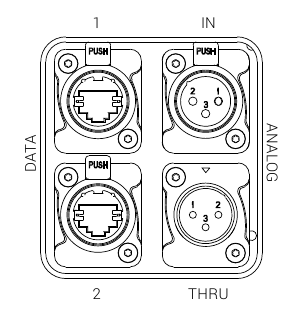

On-board Digital Signal Processing (DSP) is toegankelijk via twee datapoorten aan de achterkant van de kast. Deze poorten worden gebruikt om AVB-audio te streamen en AES70-besturingsgegevens te verzenden. Alle CS-Series luidsprekers zijn geconfigureerd om twee afzonderlijke LAN-signalen op één enkele dataverbinding te ontvangen. Het Network Distribution System (NDS, 905-0039) combineert beide LAN's op één ethernetkabel. Deze aanpak maakt netwerkredundantie mogelijk, evenals de mogelijkheid om besturingsgegevens en digitale audio in serie te schakelen tussen behuizingen.

Bij gebruik van de NDS kunnen maximaal zes CS-Series luidsprekers in serie worden geschakeld op één netwerkpad. Deze hoeveelheid houdt rekening met de Gateway, de NDS, de netwerkswitches, evenals elke CS-luidspreker om de hoeveelheid latentie te bepalen die door elke individuele hop wordt gecreëerd en ervoor te zorgen dat de totale latentie binnen vooraf bepaalde parameters blijft. De audio signaal latentie tussen elke CS119 is 0,26 ms, van jump naar jump.
Alle CS-Series kasten zijn Milan-gecertificeerd. Met Milan maakt elk apparaat automatisch verbinding met elk ander Milan-apparaat met behulp van een verscheidenheid aan standaard formaten en definities in het protocol.
Elke CS-Series luidspreker is uitgerust met gebalanceerde XLR in- en uitgangsconnectoren voor analoge audiosignalen op lijnniveau.
De driver van de CS119 wordt aangedreven door een eigen single-channel Klasse-D versterker die tot 3000 W uitgangsvermogen kan leveren.

Rack-gemonteerde systemen

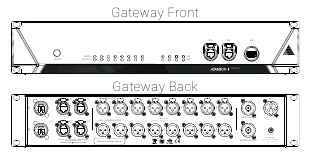

Gateway (913-0003) - De AVB-oprit naar het CS-Series-ecosysteem, de Gateway is een 16x16 matrix met 16 kanalen van door de gebruiker toegankelijke DSP, met dual-LAN-, Milan AVB-, AES/EBU- en analoge aansluitingen. De Gateway converteert AVB naar en van analoog en AES/EBU. De netwerkconnectiviteit van de Gateway is een uiterst krachtig hulpmiddel en maakt het ook mogelijk om andere systemen te integreren, zoals broadcast feeds of het matrixen van meerdere consoles in een festivalomgeving.

Bridge (913-0005) - De Bridge is ontworpen om de bestaande netwerkinfrastructuur in Adamson's E-Rack te vervangen, waardoor gebruikers CS-Series-luidsprekers naadloos in hun bestaande inventaris kunnen integreren door dual-LAN-, Milan AVB-signaal naar AES/EBU te converteren voor netwerken naar bestaande Lab Gruppen-versterkers, terwijl het ook zes kanalen DSP per eenheid biedt.

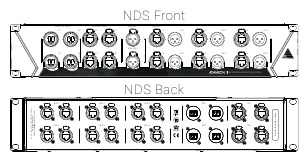

Network Distribution System NDS (905-0039) - De NDS is een netwerk- en analoge patchbay waarmee gebruikers redundante audio en besturing naar CS-Series-luidsprekers op één netwerkkabel kunnen sturen. De NDS combineert LAN A- en B-netwerkpoorten met behulp van twee externe AVB-geschikte switches.

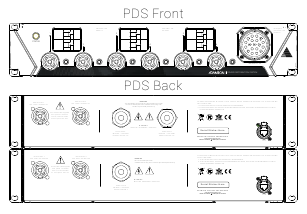

Power Distribution System PDS (914-0002/914-0003) - De PDS is verkrijgbaar in modellen van 110 V (2x L21-30) en 230 V (32 A CEE) en is ontworpen om ervoor te zorgen dat alle componenten van het CS-Series-ecosysteem voldoende stroom ontvangen. De PDS biedt zes circuits van 208 V of 230 V, 16 A, aangeboden via powerCON- of Socapex-uitgangen. Een geïntegreerde datapoort stelt gebruikers in staat om verbruiksgegevens te bewaken via ArrayIntelligence, zowel per stroomuitgang als voor het totale verbruik.

ArrayIntelligence

ArrayIntelligence is een enkel softwareplatform waarmee de gebruiker een systeem kan ontwerpen en implementeren, allemaal vanuit één interface. Van ruimteontwerp en simulatie tot connectiviteit en diagnostiek, dit uniforme platform vermindert de behoefte aan aanvullende software om complete audiosystemen correct te implementeren en te leveren.

Blueprint - Ontwerp uw ruimte met behulp van basisgeometrische vormen. Gebruikers kunnen elke omgeving creëren, van een eenvoudig veld tot een complexe structuur. Wanneer een arena- of stadionontwerp nodig is, kunt u met Extrude- en Revolve-oppervlakken met meerdere punten eenvoudig meerdere hellingen en verhoogde oppervlakken instellen met een paar toetsaanslagen.
Simulation - Na het plaatsen van virtuele kasten in uw ruimteontwerp, kunnen verschillende aspecten van hun gedrag worden gesimuleerd, waaronder 2D- en 3D-SPL, deltatime van twee kasten en luidsprekerrichting.
Patch - Wijs virtuele luidsprekers snel en effectief toe aan hun tegenhangers in de echte wereld. Bepaal controlezones en AVB-routing om volledige controle over uw omgeving te garanderen.
Optimization - Met DSP in elke kast heeft u meer controle dan ooit over uw systeem. Adamson's eigen optimalisatie-algoritme geeft u ongelooflijke controle over de luisterervaring, waarbij u profiteert van de on-board DSP van elk line array-element om een nauwkeurig, uniform geluid te leveren.
Control - Gain, Muting, Delay, EQ en Grouping worden allemaal op één pagina bediend, waardoor u uw systeem met zo min mogelijk frictie kunt bouwen en afstemmen. Implementeer uw wijzigingen per box of gebruik controlezones om de prestaties van meerdere kastgroeperingen vorm te geven.
Metering - Toegang tot input- en outputmeting voor alle online apparaten op één pagina, zodat u betrouwbaar de headroom voor uw hele systeem kunt bepalen.
Diagnose - Bewaak uw systeem met een uitgebreide set tools voor systeeminzicht, waaronder spectrale impedantie en verplaatsing, inclinnometermonitoring, clip- en limiter-tracking, stroomverbruik en AVB-streamstatistieken.
Voor meer informatie, zie de ArrayIntelligence-gebruikershandleiding.

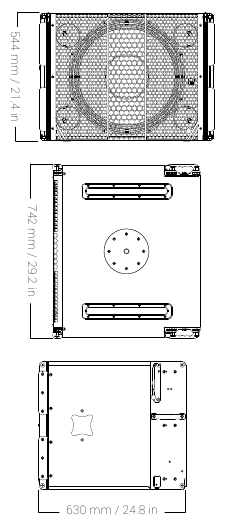

Technische specificaties

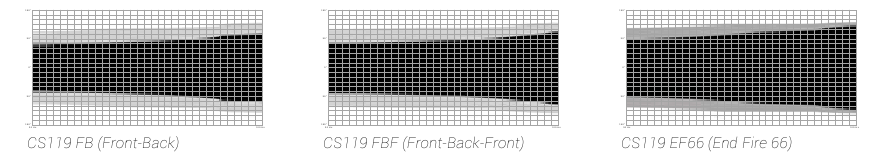

ArrayIntelligence-software bevat presets voor een verscheidenheid aan CS119-implementaties. De spreidingspatronen voor drie veelgebruikte presets worden hier weergegeven:

** 12 dB crest factor roze ruis op 1 m, vrij veld, met behulp van gespecificeerde verwerking en versterking

Symbolen

	Dit symbool waarschuwt de gebruiker dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan
	Dit symbool waarschuwt de gebruiker voor de aanwezigheid van spanningen die gevaarlijke elektrische schokken kunnen veroorzaken
	Dit symbool waarschuwt de gebruiker voor het gewicht van het apparaat dat spierpijn of rugletsel kan veroorzaken
	Dit symbool waarschuwt de gebruiker dat het apparaat heet kan aanvoelen en niet mag worden aangeraakt zonder zorg en instructie

Veiligheid & waarschuwingen

Lees deze instructies en bewaar ze voor toekomstig gebruik.
Neem alle waarschuwingen in acht en volg alle instructies.
Reinig dit product alleen met een droge doek.
Beperk nooit de ventilatieopeningen.
Bescherm de bekabeling tegen betreding of beknelling.
Een gekwalificeerde technicus moet aanwezig zijn tijdens de installatie en het gebruik van dit product. Dit product is in staat extreem hoge geluidsdrukniveaus te produceren en moet worden gebruikt in overeenstemming met de gespecificeerde lokale geluidsniveauregels en goed oordeel. Adamson Systems Engineering is niet aansprakelijk voor schade veroorzaakt door mogelijk misbruik van dit product.
Inspecteer het product voor elk gebruik. Als er een teken van defect of schade wordt geconstateerd, neem het product dan onmiddellijk buiten gebruik voor onderhoud.
Service is vereist wanneer de luidspreker is gevallen of op enigerlei wijze is beschadigd, of niet normaal functioneert. Alle servicevereisten mogen alleen worden uitgevoerd door een opgeleide servicetechnicus.
Bekijk de CS-Series Rigging Tutorial-video en/of lees de CS-Series Line Array Rigging Manual voordat u dit product ophangt. Rigginginformatie en veiligheidswaarschuwingen in ArrayIntelligence moeten strikt worden nageleefd. Gebruik alleen met de riggingframes/accessoires die zijn gespecificeerd door Adamson of die bij het luidsprekersysteem worden verkocht.
Deze luidsprekerbehuizing is in staat een sterk magnetisch veld te creëren. Wees voorzichtig in de buurt van de behuizing met gegevensopslagapparaten zoals harde schijven.
Dit product bevat mogelijk gevaarlijke spanningen. Open het apparaat niet. Er bevinden zich geen onderdelen in dit product die door de gebruiker kunnen worden onderhouden. Niet-naleving maakt de garantie ongeldig.
Gebruik dit product niet met een stroomkabel zonder gepolariseerde, geaarde stekker.
Installeer dit product niet op natte of vochtige locaties.
Vermijd het optillen van dit product. Gebruik voor transport en opslag alleen de kar of koffer die door Adamson voor het product wordt verkocht, of een die door Adamson is gespecificeerd. Wees voorzichtig bij het verplaatsen van de koffer of kar om letsel te voorkomen.
Dit product kan heet worden bij langdurig gebruik.
Om het risico op oververhitting van het product te verminderen, vermijdt u blootstelling aan direct zonlicht.
Installeer dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.

ADAMSON SYSTEMS ENGINEERING, Inc. 1401 Scugog Line 6, Port Perry Ontario, Canada L9L 1B2
T: +1 905 982 0520,
F: +1 905 982 0609
Email: info@adamsonsystems.com
Website: www.adamsonsystems.com

Referenties

• Adamson - Pro Audio & Live Sound Reinforcement

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Adamson CS119 - CS Series Luidsprekerhandleiding

Beschikbare talen
