Adamson CS10 - Handleiding CS-serie luidspreker

Deze handleiding moet toegankelijk zijn voor de persoon die dit product bedient. Daarom moet de producteigenaar deze op een veilige plaats bewaren en op verzoek beschikbaar stellen aan elke bediener.

Wederverkoop van dit product moet een exemplaar van deze handleiding bevatten.

Symbolen

Dit symbool waarschuwt de gebruiker dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van spanningen die gevaarlijke elektrische schokken kunnen veroorzaken

Dit symbool waarschuwt de gebruiker voor het gewicht van het apparaat dat spierpijn of rugletsel kan veroorzaken

Dit symbool waarschuwt de gebruiker dat het apparaat heet kan aanvoelen en niet mag worden aangeraakt zonder zorg en instructie

Status-led

In een poging om haar producten voortdurend te verbeteren, brengt Adamson bijgewerkte software, presets en normen voor haar producten uit.
Adamson behoudt zich het recht voor om de specificaties van haar producten en de inhoud van haar documenten zonder voorafgaande kennisgeving te wijzigen.

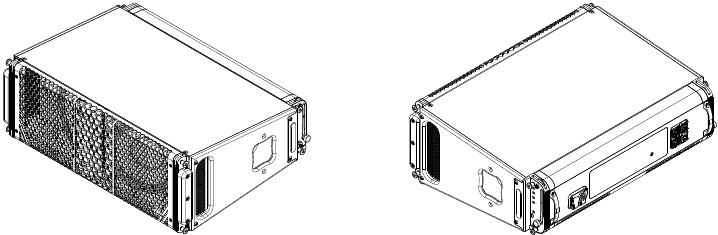

Productoverzicht

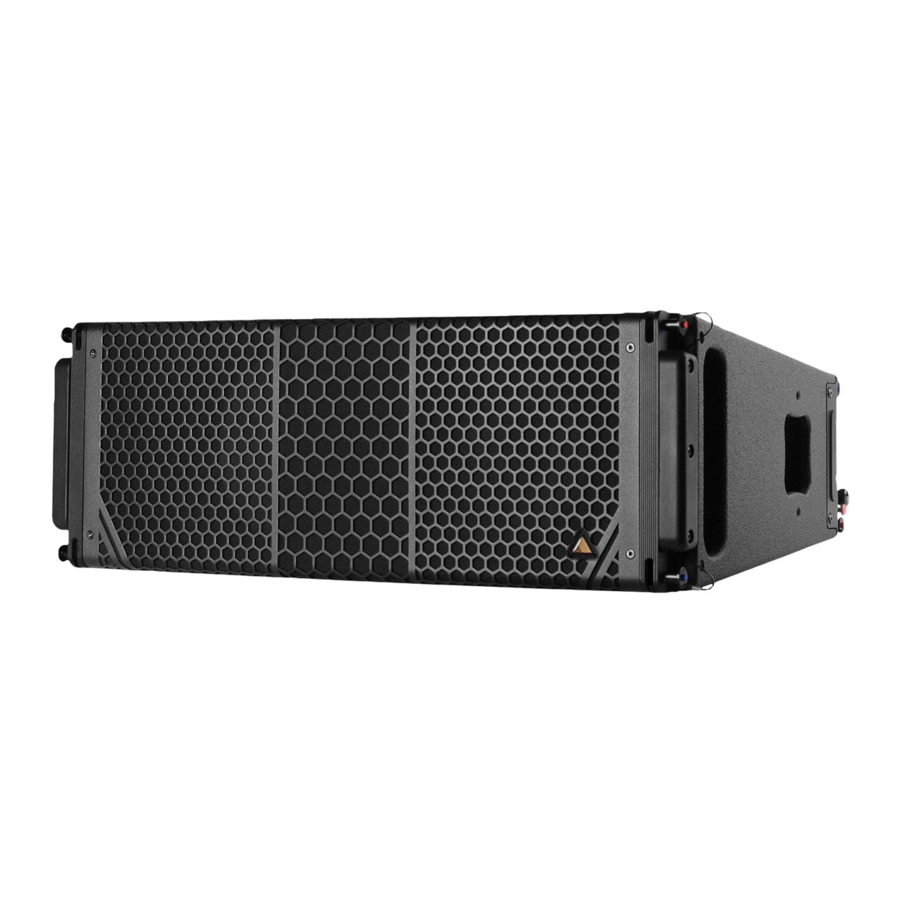

De CS10 is een subcompacte, aangedreven, intelligente lijnarray-behuizing die is ontworpen voor toepassingen met een groot bereik. Het bevat twee symmetrisch opgestelde 10" LF-transducers en een 4" HF-compressiedriver die op een Adamson-golfgeleider is gemonteerd. De hoogfrequente golfgeleider is ontworpen om meerdere kasten te koppelen over de gehele beoogde frequentieband zonder verlies van coherentie.

Elke CS10-kast bevat klasse-D-versterking en uitgebreide interne signaalverwerking, inclusief Milan AVB-connectiviteit. Interne switch fabric maakt het mogelijk om meerdere behuizingen in serie te schakelen om de hoeveelheid bekabeling die nodig is bij complexe systeemopstellingen te verminderen.

Het operationele frequentiebereik van de CS10 is 60 Hz tot 18 kHz. Het gebruik van gepatenteerde technologieën zoals Controlled Summation Technology en Advanced Cone Architecture maakt een hoge maximale SPL mogelijk en handhaaft een consistent nominaal horizontaal spreidingspatroon van 110° tot 400 Hz.

De behuizing is gemaakt van zeewaterbestendig berkenmultiplex met een geïntegreerd vierpunts ophangsysteem van aluminium en staal. Zonder de lage resonantie op te offeren aan composietmateriaal, weegt de CS10 slechts 31 kg.

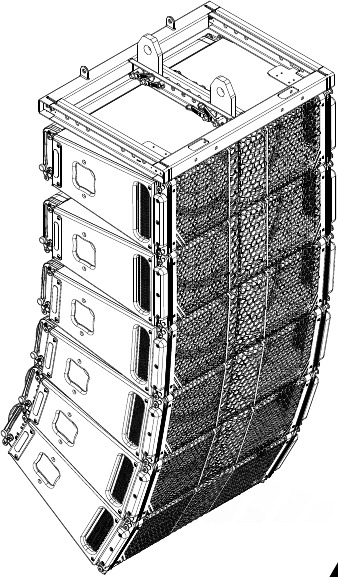

Maximaal twintig CS10 kunnen in dezelfde array worden gevlogen bij gebruik van het Sub-Compact Support Frame (930-0020). Er zijn negen ophangposities beschikbaar, waardoor verticale spreidingshoeken tussen de kasten van 0° tot 10° mogelijk zijn. Raadpleeg altijd de ArrayIntelligence-software van Adamson en de handleiding voor het ophangen van lijnarrays uit de CS-serie voor de juiste ophangposities en instructies.

De CS10 is bedoeld om te worden gebruikt als een stand-alone systeem of met andere producten uit de CS-serie en is ontworpen om gemakkelijk en coherent te combineren met alle subwoofers uit de CS-serie.

Stroom

De CS10 maakt gebruik van geavanceerde luidsprekertechnologie, aangevuld met geavanceerde stroomverwerking. Inzicht in elektrische veiligheid is cruciaal voor de veilige werking van dit product.

Dit product moet altijd geaard zijn. Verwijder de aarde van de AC-kabel niet - gebruik nooit een adapter zonder aarde of knip de aardingspin van de AC-kabel door.

Onjuiste aarding van verbindingen tussen luidsprekers en de rest van het audiosysteem kan ruis of brom veroorzaken en de in- en uitgangstrappen van de elektronische componenten van het systeem beschadigen.

Voordat u wisselstroom op de luidspreker aansluit, moet u ervoor zorgen dat het spanningsverschil tussen de nul- en aardlijn minder is dan 5 V AC bij gebruik van eenfasige wisselstroombedrading.

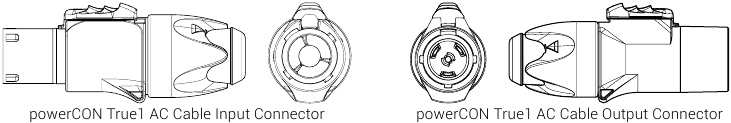

De CS10 is uitgerust met één Neutrik powerCON TRUE1 20 A vergrendelende ingangsconnector en één Neutrik powerCON TRUE1 20 A vergrendelende uitgangsconnector op de CS10.

Het geaccepteerde spanningsbereik is 100 V - 240 V AC.

De spanning tussen de lijn en de aarde mag nooit hoger zijn dan 250 V AC. De CS10 is beschermd tegen overmatige spanningen, maar moet worden onderhouden als die beveiliging wordt ingeschakeld.

De ingangsspanning die wordt geleverd aan de AC-ingangsconnector is dezelfde spanning die wordt geleverd aan alle extra producten uit de CS-serie die zijn aangesloten op de AC-uitgangsconnector van de CS10. Het aantal luidsprekers dat op deze manier veilig kan worden gekoppeld, wordt bepaald door de voedingsspanning, de totale stroomafname van alle aangesloten luidsprekers op het circuit, de vermogensschakelaar en de classificatie van de gebruikte AC-bekabeling.

Overschrijd bij het koppelen van AC-voeding voor extra producten uit de CS-serie niet de stroomcapaciteit van de AC-ingangsconnector. Houd rekening met de totale stroomafname voor alle luidsprekers op het circuit, inclusief de eerste.

Voor lange perioden van inactiviteit wordt aanbevolen om versterkers in de stand-bymodus te zetten (vereist Adamson CS-software) om de looptijd van de koelventilator te verminderen.

Tabel 1 - Stroomafname van één kast

De stroomafname voor de CS10 is dynamisch en fluctueert naarmate de bedrijfsniveaus veranderen.

Het Power Distribution System (PDS, 914-0002 - 110 V/914-0003 - 230 V) biedt zes individueel beschermde AC-circuits van 208/230 V, 16 A. Bij gebruik van de Adamson PDS kunt u maximaal zes CS10-luidsprekers per circuit koppelen.

Gebruik bij het bedraden van een AC-kabel voor gebruik met dit product in een systeem met één lijn het bedradingsschema dat hieronder in Tabel 2 wordt beschreven en geïllustreerd met Afb. 1. Al het werk moet worden uitgevoerd door een gekwalificeerde technicus.

Tabel 2

Connectiviteit

On-board Digital Signal Processing (DSP) is toegankelijk via twee datapoorten aan de achterkant van de kast. Deze poorten worden gebruikt om AVB-audio te streamen en AES70-besturingsgegevens te verzenden. Alle CS-Series luidsprekers zijn geconfigureerd om twee afzonderlijke LAN-signalen te ontvangen op één enkele dataverbinding. Het Network Distribution System (NDS, 905-0039) combineert beide LAN's op één Ethernet-kabel. Deze aanpak maakt netwerkredundantie mogelijk, evenals de mogelijkheid om besturingsgegevens en digitale audio in serie te schakelen tussen behuizingen.

Bij gebruik van de NDS kunnen maximaal zes CS-Series luidsprekers in serie worden geschakeld op één netwerkpad. Deze hoeveelheid houdt rekening met de Gateway, de NDS, de netwerkswitches en elke CS-Series luidspreker om de hoeveelheid latentie te bepalen die door elke afzonderlijke hop wordt gecreëerd, en ervoor te zorgen dat de totale latentie binnen vooraf bepaalde parameters blijft. De latentie van het audiosignaal tussen elke CS10 is 0,26 ms, van de ene naar de andere.

Alle CS-Series kasten zijn Milan-gecertificeerd. Met Milan maakt elk apparaat automatisch verbinding met elk ander Milan-apparaat met behulp van een verscheidenheid aan standaardformaten en definities in het protocol.

Elke CS-Series luidspreker is uitgerust met gebalanceerde XLR-ingangs- en uitgangsconnectoren voor analoge audiosignalen op lijnniveau.

De drivers van de CS10 worden aangedreven door een gepatenteerde tweekanaals klasse D-versterker die tot 2400 W gecombineerd vermogen kan leveren.

Rack-gemonteerde systemen

Gateway (913-0003) - De AVB-on-ramp naar het CS-Series ecosysteem, de Gateway is een 16x16 matrix met 16 kanalen met door de gebruiker toegankelijke DSP, met dual-LAN, Milan AVB, AES/EBU en analoge verbindingen. De Gateway converteert AVB van en naar analoog en AES/EBU. De netwerkconnectiviteit van de Gateway is een uiterst krachtig hulpmiddel en maakt het ook mogelijk om andere systemen te integreren, zoals uitzendingen of het matrixen van meerdere consoles in een festivalomgeving.

Bridge (913-0005) - De Bridge is ontworpen om de bestaande netwerkinfrastructuur in de E-Rack van Adamson te vervangen, waardoor gebruikers CS-Series luidsprekers naadloos in hun bestaande inventaris kunnen integreren door het dual-LAN, Milan AVB-signaal naar AES/EBU te converteren voor netwerken naar bestaande Lab Gruppen-versterkers, terwijl het ook zes kanalen DSP per eenheid biedt.

Network Distribution System NDS (905-0039) - De NDS is een netwerk- en analoge patchbay waarmee gebruikers redundante audio en besturing naar CS-Series luidsprekers kunnen sturen via één netwerkkabel. De NDS combineert LAN A- en B-netwerkpoorten met behulp van twee externe AVB-geschikte switches.

Power Distribution System PDS (914-0002/914-0003) - De PDS is verkrijgbaar in 110 V (2x L21-30) en 230 V (32 A CEE) modellen en is ontworpen om ervoor te zorgen dat alle componenten van het CS-Series ecosysteem voldoende stroom ontvangen. De PDS biedt zes circuits van 208 V of 230 V, 16 A aangeboden via powerCON- of Socapex-uitgangen. Een geïntegreerde datapoort stelt gebruikers in staat om verbruiksgegevens te controleren via ArrayIntelligence, zowel per stroomuitgang als voor het totale verbruik.

ArrayIntelligence

ArrayIntelligence is één enkel softwareplatform waarmee de gebruiker een systeem kan ontwerpen en implementeren, allemaal vanuit één enkele interface. Van ruimteontwerp en simulatie tot connectiviteit en diagnose, dit uniforme platform vermindert de behoefte aan extra software om complete audiosystemen correct te implementeren en te leveren.

Blueprint - Ontwerp uw ruimte met behulp van eenvoudige geometrische vormen. Gebruikers kunnen elke omgeving creëren, van een eenvoudig veld tot een complexe structuur. Wanneer een arena- of stadionontwerp nodig is, kunt u met multi-point Extrude- en Revolve-oppervlakken eenvoudig meerdere hellingen en verhoogde oppervlakken instellen met een paar toetsaanslagen.

Simulation - Nadat u virtuele kasten in uw ruimteontwerp hebt geplaatst, kunnen verschillende aspecten van hun gedrag worden gesimuleerd, waaronder 2D en 3D SPL, delta-tijd van twee kasten en luidsprekerrichting.

Patch - Wijs virtuele luidsprekers snel en effectief toe aan hun tegenhangers in de echte wereld. Bepaal de besturingszonering en AVB-routering om volledige controle over uw omgeving te garanderen.

Optimization - Met DSP in elke kast heeft u meer controle dan ooit over uw systeem. Het gepatenteerde optimalisatie-algoritme van Adamson geeft u ongelooflijke controle over de luisterervaring, waarbij gebruik wordt gemaakt van de on-board DSP van elk line array-element om een nauwkeurig, uniform geluid te leveren.

Control - Gain, Muting, Delay, EQ en Grouping worden allemaal op één pagina beheerd, waardoor u uw systeem met zo min mogelijk frictie kunt bouwen en verfijnen. Implementeer uw wijzigingen op per-box niveau of gebruik besturingszones om de prestaties van meerdere kastgroeperingen vorm te geven.

Metering - Toegang tot ingangs- en uitgangsmetering voor alle online apparaten op één pagina, zodat u betrouwbaar de headroom voor uw hele systeem kunt bepalen.

Diagnose - Bewaak uw systeem met een uitgebreide set tools voor systeeminzicht, waaronder spectrale impedantie en verplaatsing, inclinometerbewaking, clip- en limiter-tracking, stroomverbruik en AVB-streamstatistieken.

Zie de ArrayIntelligence gebruikershandleiding voor meer informatie.

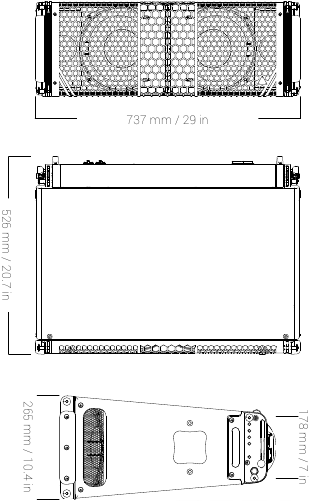

Technische specificaties

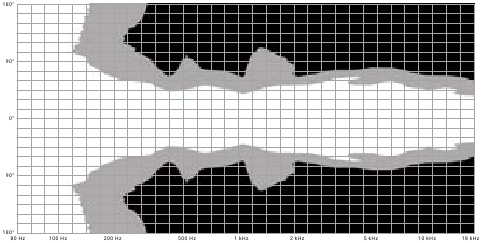

CS10 Horizontaal patroon

** 12 dB crestfactor roze ruis op 1 m, vrij veld, met behulp van gespecificeerde verwerking en versterking

Veiligheid & Waarschuwingen

Lees deze instructies en bewaar ze voor toekomstig gebruik.

Neem alle waarschuwingen in acht en volg alle instructies.

Reinig dit product uitsluitend met een droge doek.

Beperk nooit de ventilatieopeningen.

Bescherm de bekabeling tegen betreding of beknelling.

Tijdens de installatie en het gebruik van dit product moet een gekwalificeerde technicus aanwezig zijn. Dit product is in staat extreem hoge geluidsdrukniveaus te produceren en moet worden gebruikt in overeenstemming met de gespecificeerde lokale geluidsniveauvoorschriften en goed oordeel. Adamson Systems Engineering is niet aansprakelijk voor schade veroorzaakt door mogelijk misbruik van dit product.

Inspecteer het product voor elk gebruik. Als enig teken van defect of schade wordt geconstateerd, onttrek het product dan onmiddellijk aan het gebruik voor onderhoud.

Onderhoud is vereist wanneer de luidspreker is gevallen of op enigerlei wijze is beschadigd of niet normaal werkt. Alle servicevereisten mogen uitsluitend worden uitgevoerd door een getrainde servicetechnicus.

Bekijk de CS-Series Rigging Tutorial-video en/of lees de CS-Series Line Array Rigging Manual voordat u dit product ophangt. Rigging-informatie en veiligheidswaarschuwingen in ArrayIntelligence moeten strikt worden nageleefd. Gebruik uitsluitend met de riggingframes/accessoires die zijn gespecificeerd door Adamson of verkocht met het luidsprekersysteem.

Deze luidsprekerbehuizing is in staat een sterk magnetisch veld te creëren. Wees voorzichtig in de buurt van de behuizing met gegevensopslagapparaten zoals harde schijven.

Dit product bevat potentieel gevaarlijke spanningen.
Open het apparaat niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in dit product. Niet-naleving maakt de garantie ongeldig.

Gebruik dit product niet met een stroomkabel die geen gepolariseerde, geaarde stekker heeft.

Installeer dit product niet op natte of vochtige locaties.

Vermijd het optillen van dit product. Gebruik voor verplaatsing en opslag uitsluitend de kar of koffer die door Adamson voor het product is verkocht, of een die door Adamson is gespecificeerd. Wees voorzichtig bij het verplaatsen van de koffer of kar om letsel te voorkomen.

Dit product kan heet worden bij langdurig gebruik.

Om het risico op oververhitting van het product te verminderen, moet u het niet blootstellen aan direct zonlicht.

Installeer dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.

ADAMSON SYSTEMS ENGINEERING, Inc.
1401 Scugog Line 6, Port Perry
Ontario, Canada L9L 1B2
T: +1 905 982 0520, F: +1 905 982 0609
Email: info@adamsonsystems.com
Website: www.adamsonsystems.com
