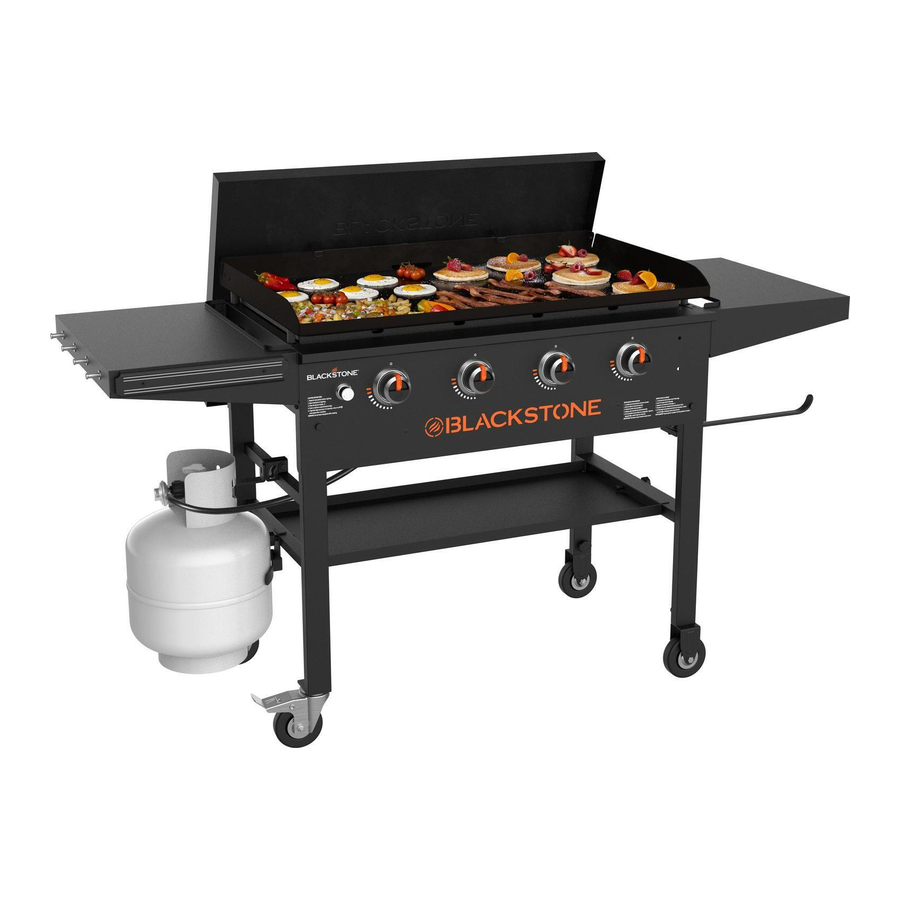

BLACKSTONE 2177 - 36" GRIDDLE Handleiding

Inhoud

1 BELANGRIJKE VEILIGHEIDSINFORMATIE
- 1.1 VEILIGHEID GASAPPARAAT
2 MONTAGEHANDLEIDING
- 2.1 UITGEKLAPTE WEERGAVE
- 2.2 ONDERDELENLIJST
3 UW BLACKSTONE GEBRUIKEN
4 EERSTE KEER REINIGEN
5 ONTSTEKINGSINSTRUCTIES
6 INSTRUCTIES VOOR HET INBRANDEN VAN DE BAKPLAAT
- 6.1 ROEST VOORKOMEN
7 KOKEN OP UW BLACKSTONE
8 UW APPARAAT REINIGEN
- 8.1 APPARAATOPSLAG
- 8.2 UW BAKPLAAT REINIGEN
9 DE LPG-CILINDER LOSKOPPELEN
10 PROBLEEMOPLOSSING
11 Referenties
12 Download handleiding
13 In andere talen

BELANGRIJKE VEILIGHEIDSINFORMATIE

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

LET OP Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gevaarlijk is (bijv. berichten met betrekking tot materiële schade)

Als u gas ruikt:

Sluit de gastoevoer naar het apparaat af.
Doof open vuur.
Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw gasleverancier of uw brandweer.

Het niet opvolgen van deze instructies kan leiden tot brand of materiële schade, persoonlijk letsel of de dood.

Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
Een LPG-cilinder die niet is aangesloten voor gebruik, mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

VEILIGHEID GASAPPARAAT

Het gebruik van alcohol, medicijnen op recept of vrij verkrijgbare medicijnen kan het vermogen van de consument om het apparaat correct te monteren of veilig te bedienen, belemmeren.
Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.
Zorg ervoor dat er een type BC- of ABC-brandblusser gemakkelijk beschikbaar is.

Bedien dit apparaat NOOIT zonder toezicht.
Bedien dit apparaat NOOIT binnen 3,0 m van een constructie, brandbaar materiaal of andere gasfles.
Bedien dit apparaat NOOIT binnen 7,5 m van een ontvlambare vloeistof.
Als er brand ontstaat, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw brandweer. Probeer GEEN olie- of vetbrand te blussen met water.

Het niet opvolgen van deze instructies kan leiden tot brand of materiële schade, persoonlijk letsel of de dood.

NIET GEBRUIKEN VOOR ANDERE DOELEINDEN DAN WAARVOOR HET BESTEMD IS:

NIET gebruiken voor commercieel koken
Gebruik dit apparaat NIET als verwarming

DIT APPARAAT MAG ALLEEN BUITEN WORDEN GEBRUIKT.

Gebruik dit apparaat NIET in gebouwen, garages of andere afgesloten ruimtes.
Installeer dit apparaat NIET in of op een boot.
Installeer dit apparaat NIET in of op een recreatievoertuig.

HANDHAAF DE JUISTE AFSTAND TOT BRANDBAAR MATERIAAL:

Gebruik dit apparaat NIET op of onder een balkon of terras van een appartement of condominium.
Gebruik dit apparaat NIET onder een brandbare bovenbouw.
Belemmer de aanvoer van verbrandings- en ventilatielucht NIET.
Gebruik dit apparaat NIET dichter dan 1 m vanaf de zijkanten en de achterkant van het apparaat.

DE INSTALLATIE MOET VOLDOEN AAN DE PLAATSELIJKE VOORSCHRIFTEN
Bij afwezigheid van plaatselijke voorschriften moet de installatie voldoen aan:

National Fuel Gas Code, ANSI Z2231/NFPA 54, Storage and Handling of Liquefied Petroleum Gases, ANSI/NFPA 58; of
Natural Gas and Propane Installation Code, CSA B1491; Propane Storage and Handling, CSA B1492; of
DeStandard for Recreational Vehicles, ANSI A1192/NFPA 1192; en

Recreational Vehicle Code, CSA Z240 RV Series, indien van toepassing

Onjuiste installatie, gebruik, afstelling, wijziging, service, modificatie of onderhoud kan letsel of materiële schade veroorzaken. Raadpleeg deze handleiding.

MONTAGEHANDLEIDING

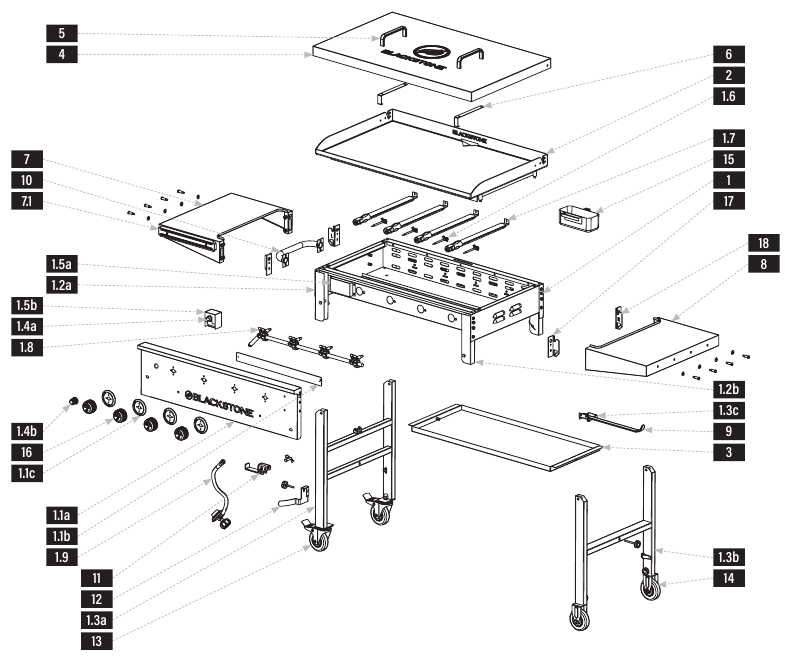

UITGEKLAPTE WEERGAVE

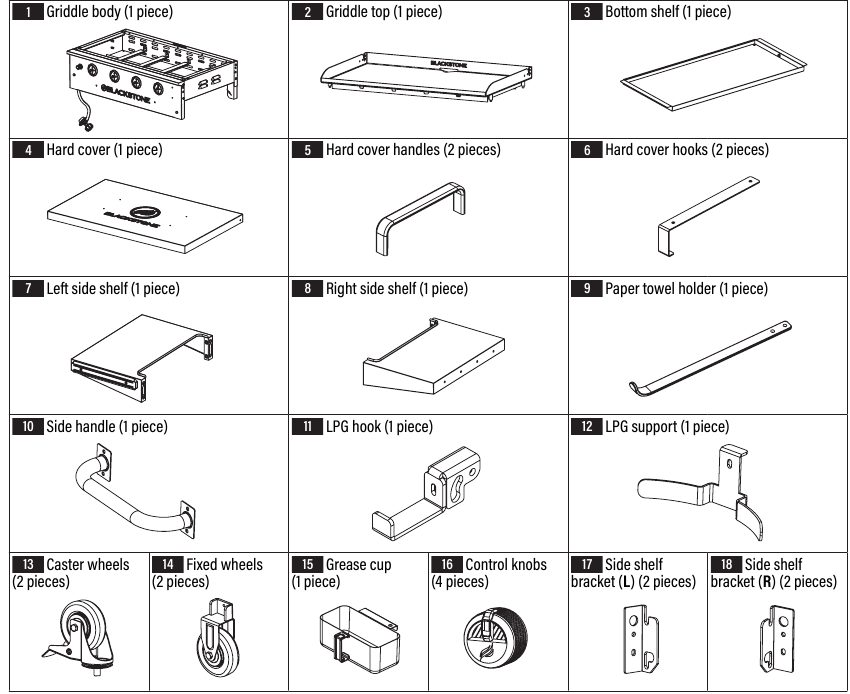

ONDERDELENLIJST

	ONDERDELEN	AANTAL		ONDERDELEN	AANTAL		ONDERDELEN	AANTAL		ONDERDELEN	AANTAL
1.1a	Bedieningspaneel	1	1.3a	Linkerbeenconstructie	1	1.5a	Hitteschild	1	1.9	Regelaar	1
1.1b	Achtergrondpaneel	1	1.3b	Rechterbeenconstructie	1	1.5b	Thermische plaat	1	7.1	Magneetstrip	1
1.1c	Bedieningsknopringen	4	1.3c	Papieren handdoekhouder	1	1.6	Ontstekingsnaalden	4
1.2a	Linker U-plaat vooraan	1	1.4a	Ontsteker	1	1.7	Buisvormige branders	4
1.2b	Rechter U-plaat vooraan	1	1.4b	Ontstekerknop	1	1.8	Gasrail & kleppen	1

19 Hardwarepakket (1 stuk)

Plankpennen (8 stuks)
M4x10 schroeven (4 stuks)
M6x12 schroeven (13 stuks)
M6 trapsbouten (8 stuks)
Kleine duimschroeven (2 stuks)
Plankpenringen (8 stuks)
Grote duimschroef (1 stuk)
Middelgrote duimschroef (1 stuk)
Breekpen (1 stuk)
Splitpen (1 stuk)
Ringen (2 stuks)
Kroonmoeren (2 stuks)
Borgringen (2 stuks)

Zoek een groot, schoon oppervlak om uw apparaat te monteren

Verwijder al het verpakkingsmateriaal voor de montage

Scherpe randen. Draag handschoenen tijdens de montage.

Zware stukken. Twee mensen moeten dit apparaat monteren.

NIET INBEGREPEN:

LPG-cilinder
Afmeting: 18 x 12 inch (45 x 30 cm), 20 lb (9 kg)
De PG-cilinder moet een kraag hebben om de LPG-cilinderklep te beschermen.

NIET INBEGREPEN:

AA-batterij

BENODIGD GEREEDSCHAP:

Kruiskopschroevendraaier & verstelbare moersleutel

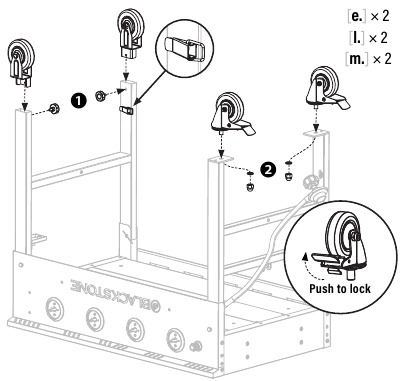

STAP 01 Met de hulp van een andere persoon, verwijder de bakplaatbehuizing uit de verpakking en leg deze ondersteboven op een glad, vlak oppervlak
Maak de poten los en klap ze uit in hun verticale positie

Gebruik twee (2) kleine duimschroeven [e.] om de vaste wielen aan de uiteinden van de rechterbeenconstructie te bevestigen
Gebruik twee (2) kroonmoeren [l.] en twee (2) borgringen [m.] om de twee (2) zwenkwielen aan de linkerbeenconstructie te bevestigen (zorg ervoor dat de zwenkwielen vergrendeld zijn)

STAP 02 Plaats de onderste plank tussen de beenconstructies

Gebruik één (1) grote duimschroef [g.] om de plank aan de linkerbeenconstructie te bevestigen
Gebruik één (1) middelgrote duimschroef [h.] om de LPG-steun te bevestigen en de plank aan de rechterbeenconstructie te bevestigen

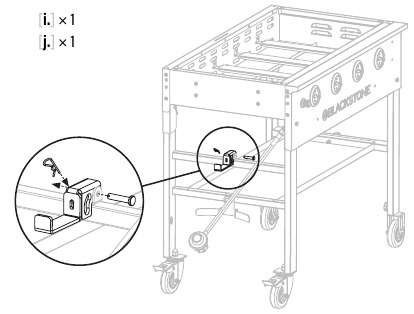

STAP 03 Met de hulp van een andere persoon, zet de bakplaatbehuizing op zijn voeten.
Gebruik één (1) breekpen [i.] en één (1) splitpen [j.] om de propaantankhanger aan de bovenste balk van de linkerbeenconstructie te bevestigen.

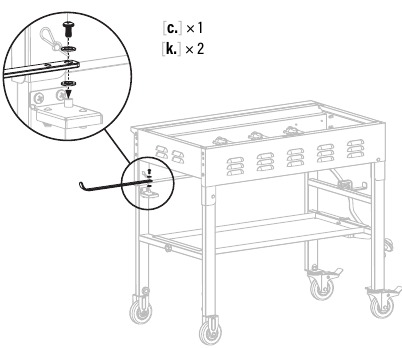

STAP 04 Gebruik één (1) M6x12 schroef [c.] en twee (2) ringen [k.] om de papieren handdoekhouder aan de papieren handdoekbeugel te bevestigen

STAP 05 Installeer de vier (4) bedieningsknoppen door ze in de oFF-stand op hun plaats te duwen

STAP 06 Gebruik vier (4) M6x12 schroeven [c.] om de zijhandgreep aan de linkerkant van de bakplaatbehuizing te bevestigen

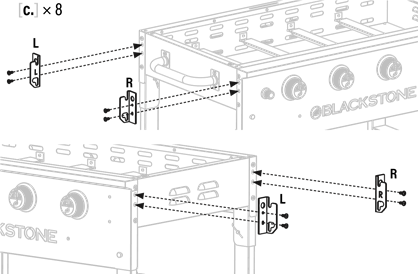

STAP 07 Gebruik vier (4) M6x12 schroeven [c.] om één (1) zijplankbeugel (l) en één (1) zijplankbeugel (R) aan de rechterkant van de bakplaatbehuizing te bevestigen. Herhaal deze stap met de linkerkant van de bakplaatbehuizing

STAP 08 Draad vier (4) zijplankpennen [a.] door vier (4) penringen [f.] en in de rechter zijplank
Herhaal dit met de linker zijplank

STAP 09 Draad twee (2) M6 trapsbouten [d.] in de bovenste gaten van de rechter zijplank. Herhaal dit met de linker zijplank

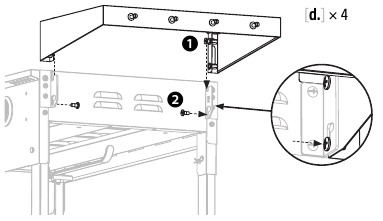

STAP 10

Schuif de rechter zijplank op de zijplankbeugels (de M6 trapsbouten met schroefdraad haken de plank vast en houden deze vast)
Gebruik twee (2) M6 trapsbouten [d.] om de rechter zijplank aan de zijplankbeugels te bevestigen. Herhaal dit met de linker zijplank.

STAP 11 Hang de vetopvangbak in de gleuf aan de achterkant van de bakplaatbehuizing

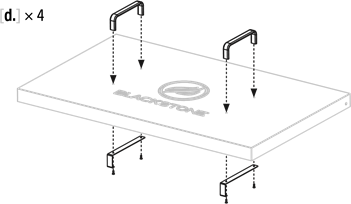

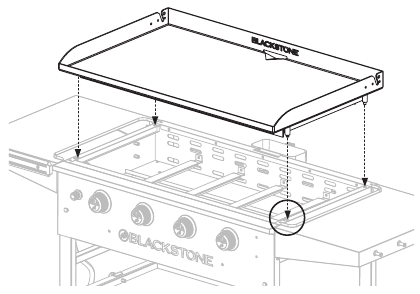

STAP 12 Met de hulp van een andere persoon, plaats de bakplaat bovenop de bakplaatbehuizing door de vier voetpennen uit te lijnen met de gaten bovenop de eenheid

Zorg ervoor dat de voorste pennen volledig in de gaten zitten en duw vervolgens de bakplaat naar achteren om de bakplaat op zijn plaats te vergrendelen.

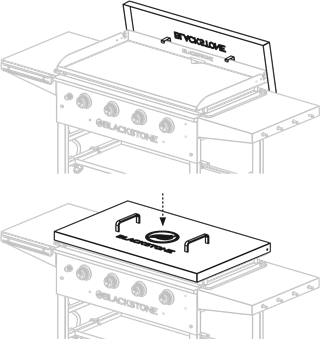

STAP 13 Gebruik vier (4) M4x10 schroeven [b.] om de twee (2) handgrepen van de harde afdekking en twee (2) haken van de harde afdekking aan de harde afdekking te bevestigen

(Hang de harde afdekking aan de achterkant van de bakplaat wanneer deze in gebruik is en plaats de harde afdekking op de bakplaat wanneer deze niet in gebruik is)

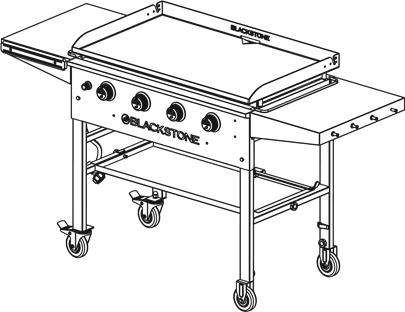

STAP 14 Ga verder met UW BLACKSTONE GEBRUIKEN

De handgreep wordt heet tijdens het gebruik van het apparaat.
Raak de handgreep NIET aan terwijl het apparaat heet is.

LET OP

Het maximale gewicht op de zijplank is 10 lbs (4,5 kg).
De zijplank kan heet worden tijdens het gebruik van het apparaat.

UW BLACKSTONE GEBRUIKEN

DE LPG-CILINDERKRAAN MOET HET VOLGENDE HEBBEN:

Type 1 kraanuitlaat (schroefdraad aan de buitenkant)
Veiligheidsventiel
Ul-gecertificeerd overvulbeveiligingsapparaat (OPD). Deze OPD-veiligheidsfunctie wordt aangeduid met een uniek driehoekig handwiel.
Veiligheidsdop (stofkap)

LPG-CILINDER VEREISTEN

De te gebruiken LPG-cilinder moet worden vervaardigd en gemarkeerd in overeenstemming met de specificaties voor lP-gasflessen, het Amerikaanse ministerie van Transport (doT) of de norm voor cilinders, bollen en buizen voor het transport van gevaarlijke goederen, CAN/CSA-B339.
Alleen LPG-cilinders met de markering "propaan" mogen worden gebruikt. Het LPG-cilindertoevoersysteem moet zijn ingericht voor dampafname.
Houd nieuwe LPG-cilinders altijd rechtop tijdens gebruik, transport of opslag.
Houd de ventilatieopening(en) van de cilinderbehuizing altijd vrij van vuil.

VEILIGHEID REGELAAR

Kruisdraad kan ontstaan als u een verbinding onder een verkeerde hoek forceert. Dit beschadigt de schroefdraad, leidt tot propaanlekken en kan mogelijk leiden tot een opeenhoping van brandstof die kan ontbranden.
Zorg ervoor dat u de verbinding tussen uw LPG-cilinder en de regelaar NIET kruist.

Als u de regelaar niet kunt aansluiten, gebruik de regelaar dan NIET.
De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

Gebruik dit apparaat, zoals gekocht, alleen met het meegeleverde gas- en regelaar-/klepapparaat

FITTINGEN & SLANGEN

Jaarlijkse controle en aandraaien van metalen fittingen wordt aanbevolen.
Houd de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken.
Controleer voor elk gebruik of de slangen zijn gesneden of versleten.

Vervang een beschadigde slang voordat u het apparaat gebruikt. (Gebruik alleen door Blackstone goedgekeurde vervangingsonderdelen voor de kraan, slang of regelaar. Niet-naleving maakt de garantie ongeldig.)

SLUIT DE LPG-CILINDER AAN

20 LB (9 KG)

STAP 01 Draai de bedieningsknoppen naar oFF (UIT)

Zorg ervoor dat de LPG-cilinder oFF (UIT) staat door het OPD-handwiel met de klok mee te draaien tot een volledige stop.
Verwijder de veiligheidsdop van de Type 1 kraanuitlaat.

STAP 02 Houd de regelaar in een rechte lijn met de Type 1 kraanuitlaat om de verbinding niet te kruisen. Centreer en steek de nippel van de regelaar in de Type 1 kraanuitlaat.

Draai de koppelmoer met de hand vast in de richting van de klok (gebruik GEEN gereedschap om aan te sluiten).

Als de verbinding niet kan worden voltooid, koppel dan de regelaar los en herhaal deze stap.

STAP 03 Zet de LPG-cilinder vast aan het apparaat door hem aan de LPG-haak te hangen, zodat hij tegen de LPG-steun aanligt.

INSTRUCTIES VOOR DE LEKKAGE-TEST

LET OP

Gebruik GEEN huishoudelijke schoonmaakmiddelen. Dit kan schade veroorzaken aan de gaskraan, slang en regelaar.
Gebruik een schone kwast en een milde zeep- en wateroplossing van 10/90 om de lektest uit te voeren.

LEKTEST: LPG-CILINDER

Test nieuwe en verwisselde LPG-cilinders op lekkage voordat u ze aansluit op de bakplaat.
NIET roken tijdens de lektest.
Gebruik GEEN open vuur om te controleren op gaslekken.
Het apparaat moet buitenshuis worden getest op lekkage in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen zoals gastoestellen of elektrische apparaten.
Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

STAP 01 Breng een zeepoplossing aan op de verbindingsgebieden van de LPG-cilinder (aangegeven door pijlen in figuur 01).

Lekkages worden aangegeven door groeiende bellen.

Als er tijdens de lektest groeiende bellen verschijnen, gebruik of verplaats de LPG-cilinder dan NIET. Neem onmiddellijk contact op met een LPG-leverancier of de brandweer.

LEKTEST: KLEPPEN, SLANG & REGELAAR

STAP 01 Draai de bedieningsknoppen naar oFF (UIT)

STAP 02 Sluit de regelaar aan op de LPG-cilinder

STAP 03 Open de LPG-tank volledig door het OPD-handwiel tegen de klok in te draaien

Als u een ruisend geluid hoort, sluit dan onmiddellijk de gastoevoer af. Er is een groot lek bij de verbinding.
Sluit de LPG-cilinder onmiddellijk door het OPD-handwiel met de klok mee te draaien en de verbindingen opnieuw vast te draaien. Als de lekkages niet kunnen worden gestopt. Probeer het dan NIET te repareren.

STAP 04 Breng een zeepoplossing aan op de verbindingsgebieden van de kleppen en de regelaar (aangegeven door pijlen in figuur 02).

Lekkages worden aangegeven door groeiende bellen.
Sluit de LPG-cilinder onmiddellijk door het OPD-handwiel met de klok mee te draaien en de verbindingen opnieuw vast te draaien.

Als de lekkages niet kunnen worden gestopt, probeer het dan NIET te repareren.
De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

EERSTE KEER REINIGEN

UW BAKPLAAT REINIGEN

LET OP

Zeep zal een ingebrande bakplaat ruïneren. Dit is de enige keer dat u zeep op het kookoppervlak van de bakplaat mag gebruiken.

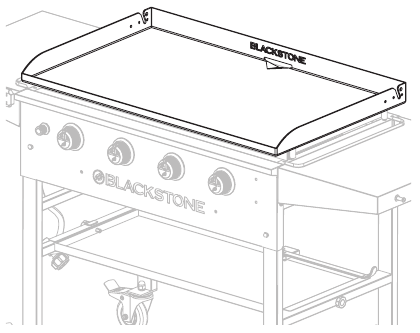

STAP 01 Was het kookoppervlak van de bakplaat met warm zeepsop.

STAP 02 Spoel af en droog volledig af.

ONTSTEKINGSINSTRUCTIES

KLEPPEN CONTROLEREN

STAP 01 Draai de knop naar de oFF (UIT) stand.

STAP 02 Druk de knop in en laat deze los. De knop moet terugveren.
Als de knoppen NIET terugveren, vervang dan het kraanapparaat voordat u het apparaat gebruikt.

STAP 03 Draai de knop naar loW (LAAG) en draai hem vervolgens terug naar oFF (UIT). De knop moet soepel draaien.

Als de brander niet ontsteekt met de geopende LPG-cilinderkraan, blijft er gas uit de brander stromen en kan dit per ongeluk/onbedoeld ontbranden met kans op letsel.
Zorg ervoor dat het gas is uitgeschakeld bij de afsluitklep voordat u de apparaatkleppen controleert.

BATTERIJ AANGEDREVEN ONTSTEKING

Ga NIET over het apparaat heen hangen tijdens het aansteken.

STAP 01 Plaats één (1) AA-batterij (niet inbegrepen) onder de ontstekingsknop.

Schroef de knop op de positieve pool.

STAP 02

Draai de bedieningsknop naar oFF (UIT)

Zet het gas aan op de LPG-cilinder door het OPD-handwiel 1 tot 3 slagen tegen de klok in te draaien.

STAP 03

Druk op de ontstekingsknop en houd deze ingedrukt.
Druk op de bedieningsknop en draai deze tegen de klok in naar HIGH (LAAT de ontstekingsknop los wanneer de brander ontsteekt).
Pas de temperatuur aan het gewenste niveau aan.

CONTROLEER DE BRANDERVLAM

Controleer altijd de brandervlam voor gebruik.

STAP 01 Steek de branders aan en draai de knoppen van HIGH (HOOG) naar loW (LAAG).

STAP 02 Kijk onder het kookoppervlak om de branders te bekijken. Wanneer de knop op HIGH (HOOG) staat, moeten de vlammen groter zijn dan wanneer de knop op loW (LAAG) staat.

Een verstopte brander kan leiden tot brand onder het apparaat.
De brander moet jaarlijks worden verwijderd en gereinigd, of wanneer er sprake is van zware ophoping of insecten/insectennesten.

GEZOND BRANDERVLAM PATROON

Flikkeringen van gele kleur
Donkerblauwe kleur
Levendig blauw

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG

Als er sprake is van een plotselinge daling of een probleem met een lage vlam, raadpleeg dan het hoofdstuk Probleemoplossing.

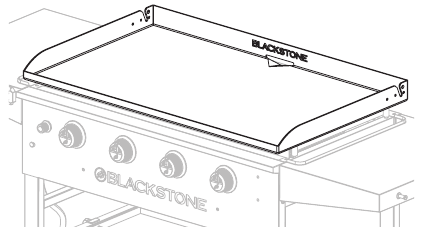

INSTRUCTIES VOOR HET INBRANDEN VAN DE BAKPLAAT

WELKE OLIE KAN HET BESTE WORDEN GEBRUIKT?

Blackstone Inbrandings- en Gietijzerconditioner.
Elke plantaardige kookolie.
Gesmolten dierlijk vet zonder toevoegingen.

VIDEO-INSTRUCTIE
Hoe een nieuwe Blackstone bakplaat in te branden youtube.com/watch?v=VspmdVnj2pI&t=3s

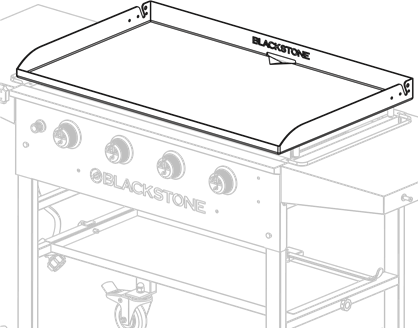

STAP 01 Veeg eventuele resten van de bakplaat af.

STAP 02 Zet uw bakplaat op hoge warmte tot de kleur van de bakplaat verandert. (~10 min)

STAP 03 Gebruik een tang om een keukenrol of katoenen doek vast te houden en verspreid 2-3 eetlepels van uw inbrandingsolie over de hele bakplaat.

Onthoud bij het inbranden van uw bakplaat om een dunne en gelijkmatige laag olie te gebruiken—hoe dunner de olielaag, hoe gemakkelijker het zal zijn om het eraf te branden.

STAP 04 De bakplaat is klaar voor een nieuwe laag olie wanneer deze stopt met roken. Herhaal STAP 03 3-4 keer, of totdat het oppervlak van de bakplaat zwart is.

ROEST VOORKOMEN

Gebruik uw bakplaat regelmatig. Elke keer dat u kookt, voegt u toe aan het inbranden, waardoor roest minder waarschijnlijk is.

LET OP

Als u in een vochtig of kustklimaat woont, kan het nodig zijn om uw bakplaat vaker in te branden tussen gebruik.

Als er roest op het oppervlak van de bakplaat verschijnt, wrijf het dan weg met staalwol, schuurpapier met lage korrel of de Blackstone puimsteen en brand het oppervlak opnieuw in.

VIDEO-INSTRUCTIE
Uw Blackstone bakplaat herstellen
youtube.com/watch?v=thPe2IgnSiI

KOKEN OP UW BLACKSTONE

Ontvlambare voorwerpen kunnen spontaan ontbranden als ze in de buurt van het apparaat worden geplaatst. Plaats GEEN ontvlambare voorwerpen zoals spuitbussen, olieachtige of vettige handdoeken in de buurt van het kookoppervlak.

Dit apparaat is heet tijdens en na gebruik. Raak hete onderdelen NIET aan met onbeschermde handen. Gebruik kookgerei met lange handgrepen en ovenwanten.

LET OP

Bewaar GEEN voorwerpen binnen 8 cm (3 inch) van het kookoppervlak tijdens gebruik.

ALS ER VET OF ANDER HEET MATERIAAL OP DE KLEP, SLANG OF REGELAAR DRUPPELT:

STAP 01 Sluit onmiddellijk de gastoevoer af.

STAP 02 Stel de oorzaak vast en corrigeer deze.

STAP 03 Reinig en inspecteer de klep, slang en regelaar. STAP 04 Voer een lektest uit. (Raadpleeg de instructies voor de lektest in UW BLACKSTONE GEBRUIKEN.)

VIDEO RECEPTEN
Vind recepten en kooktips op:
blackstoneproducts.com/blogs/recipes
youtube.com/c/BlackstoneGriddles
@blackstoneproducts

UW APPARAAT REINIGEN

Reinig uw apparaat na elk gebruik, nadat het koel genoeg is om aan te raken.

Gebruik GEEN schuurpad op gebieden met afbeeldingen.
Als een borstel wordt gebruikt om een van de kookoppervlakken schoon te maken, zorg er dan voor dat er geen losse haren achterblijven op de kookoppervlakken voordat u gaat koken.

Vetophoping kan brand veroorzaken. Reinig elk onderdeel van het apparaat dat heet wordt en vetophoping ervaart na elk gebruik.

KUNSTSTOF ONDERDELEN & GELAKTE OPPERVLAKKEN:
Was met warm zeepsop en veeg droog met een niet-schurende doek.

LET OP

Gebruik GEEN Citrisol, schurende reinigingsmiddelen of een geconcentreerd reinigingsmiddel op kunststof onderdelen. Dit kan leiden tot schade aan en defecten van onderdelen.

APPARAATOPSLAG

Verplaats het apparaat NIET wanneer het in gebruik is. Laat het apparaat afkoelen tot 45 °C (115 °F) voordat u het verplaatst of opbergt.

HANDLEIDING VOOR HOESPASSING
Bedek uw apparaat altijd als het buiten wordt opgeslagen.

Bezoek blackstoneproducts.com/support om een hoes te vinden die op uw apparaat past.

UW BAKPLAAT REINIGEN

Reinig de bakplaat na elk gebruik, terwijl deze nog warm is.

Gebruik GEEN zeep op de bakplaat. Dit vernielt de kruiding van de bakplaat.
De vetopvangbeker moet na elk gebruik worden verwijderd en geleegd.

De vetopvangbeker zal heet zijn tijdens en na gebruik. Verwijder de vetopvangbeker NIET voordat de bakplaat volledig is afgekoeld.

VIDEO-INSTRUCTIE
Hoe u uw Blackstone-bakplaat schoonmaakt
youtube.com/watch?v=-Iedu9z6NPY

STAP 01 Duw losse voedselresten met een spatel of rechte metalen schraper in de vetopvangbeker.

STAP 02 Veeg de bakplaat af met een keukenrol.

STAP 03 Breng een paar eetlepels water aan op het bakplaatoppervlak en schraap vervolgens het water en de resten in de vetopvangbeker. (Gebruik een beetje grof zout voor vastzittende voedselresten.)

STAP 04 Veeg nogmaals af met een keukenrol en droog volledig af.

STAP 05 Breng een dunne laag bakolie aan om de kruiding te behouden en de bakplaat te beschermen.

DE LPG-CILINDER LOSKOPPELEN

20 LB (9 KG)

STAP 01

Zorg ervoor dat de bedieningsknoppen op oFF staan door het OPD-handwiel met de klok mee tot een volledige stop te draaien.
Draai de koppelmoer met de hand tegen de klok in om de regelaar te verwijderen. (Gebruik GEEN gereedschap om los te koppelen.)

STAP 02 Plaats de veiligheidsdop op de LPG-cilinderventieluitlaat wanneer de cilinder niet in gebruik is.
Installeer alleen het type veiligheidsdop op de cilinderklepuitlaat dat bij de cilinderklep wordt geleverd. Andere soorten doppen of pluggen kunnen leiden tot propaanlekkage

LPG-CILINDERS OPSLAAN

Bewaar GEEN reserve-LPG-cilinder onder of in de buurt van dit apparaat.
Vul een LPG-cilinder NIET meer dan 80% vol.

Als de bovenstaande informatie niet exact wordt gevolgd, kan er brand ontstaan die de dood of ernstig letsel kan veroorzaken

De LPG-cilinder moet worden uitgeschakeld (oFF) wanneer het apparaat niet in gebruik is
LPG-cilinders moeten buiten en buiten het bereik van kinderen worden opgeslagen
Bewaar GEEN LPG-cilinder in een gebouw, garage of een andere afgesloten ruimte

VULLEN & RUILEN

Gebruik alleen gerenommeerde ruilbedrijven die hun cilinders inspecteren, nauwkeurig vullen, testen en certificeren. De LPG-dealer moet de nieuwe cilinder ontluchten voordat hij deze vult.
Het volume propaan in de cilinder varieert per temperatuur.

Een bevroren regelaar duidt op een te volle gasvulling.
Sluit onmiddellijk de LPG-cilinderklep en neem contact op met de lokale LPG-dealer voor hulp.

Laat GEEN vloeibaar petroleumgas (LPG) in de atmosfeer vrijkomen.
Neem contact op met een gecertificeerde LPG-dealer of de plaatselijke brandweer voor hulp om gas uit de LPG-cilinder te verwijderen.
Vervang de tank alleen voor een tank die is uitgerust met een OPD-veiligheidsfunctie.

Uw detailhandelaar kan u helpen bij het matchen van een vervangende LPG-cilinder met uw apparaat

PROBLEEMOPLOSSING

PROBLEEMOPLOSSING ONTSTEKING

BRANDER ONTSTEEKT NIET:
Als de ontsteking niet binnen 5 seconden plaatsvindt:

STAP 01 Zet de branderbediening UIT.

STAP 02 Wacht 5 minuten.

STAP 03 Herhaal de ontstekingsprocedure.
Als dit niet werkt, probeer dan uw apparaat met een lucifer aan te steken om de oorzaak te achterhalen

AANSTEEKINSTRUCTIES MET EEN LUCIFER
Controleer voordat u begint op gaslekken. (Raadpleeg de lektestinstructies in UW BLACKSTONE GEBRUIKEN.)

STAP 01 Draai de bedieningsknop(pen) naar de OFF-stand.

STAP 02 Steek een lucifer (of lange aansteker) aan die niet korter is dan 28 cm.

STAP 03 Plaats de vlam aan de rechter- of linkerkant van de brander.

STAP 04 Duw de bedieningsknop in en draai deze naar de HIGH-stand. zorg ervoor dat de brander ontsteekt en blijft branden.

ALS U UW APPARAAT MET EEN LUCIFER KUNT AANSTEKEN:

MOGELIJKE OORZAKEN	OPLOSSING
Lege/onjuist geïnstalleerde batterij	Vervangen door nieuwe batterij
Ontstekingsdraad verkeerd uitgelijnd.	Zorg ervoor dat de ontstekingsnaald zich 3-7 mm van de branderbuis bevindt en boven een brandergat.
Schade aan het ontstekingssysteem.	Neem contact op met de klantenservice voor vervangende onderdelen.

ALS U UW APPARAAT NIET MET EEN LUCIFER KUNT AANSTEKEN:

MOGELIJKE OORZAKEN	OPLOSSING
Branderbuizen ontvangen geen brandstof.	Reinig de brandersamenstelling om de obstructie te verwijderen.

PROBLEEMOPLOSSING GASSTROOM

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG:

Apparaat bereikt geen hoge temperatuur of warmt ongelijkmatig op.
Brander vlamt sterk op en daalt dan onmiddellijk naar laag, zelfs wanneer de brander op de hoge stand staat.
Vlamhoogte daalt wanneer een tweede brander wordt aangestoken.
Vlammen bereiken NIET de volledige lengte van de brander of lopen slechts aan één kant van de brander.
Brander vlamt inconsistent.

MOGELIJKE OORZAKEN	OPLOSSING
Verstoppingen in de brander, gasjets of brandstofrail.	Reinig de brander, jets en gasslang.
LPG-cilinder is leeg of bijna leeg.	Vul de LPG-cilinder bij of vervang deze.
De stroombegrenzingsinrichting van de regelaar is geactiveerd.	Reset het veiligheidssysteem: STAP 01 Zet het apparaat UIT, sluit de LPG-cilinderklep en koppel de regelaar los van de LPG-cilinder. STAP 02 Wacht vijf minuten om de druk te laten verdwijnen, sluit vervolgens de regelaar opnieuw aan op de LPG-cilinder en open het OPd-handwiel langzaam een halve slag. STAP 03 Steek uw apparaat aan.
Regelaar zit vast in de veiligheidspositie.	Neem contact op met de klantenservice voor vervangende onderdelen.

ER KOMT EEN VLAM UIT DE LUCHTPOORT:

MOGELIJKE OORZAKEN	OPLOSSING
Iets blokkeert de venturi in de branderbuis.	Reinig de brandersamenstelling om de obstructie te verwijderen.

PROBLEMEN MET KRUIDEN

ER BEVINDT ZICH EEN BRUINACHTIG RESIDU OP HET BAKPLAATOPPERVLAK:

MOGELIJKE OORZAKEN

OPLOSSING

Er is te veel olie gebruikt.
U hebt de warmte te vroeg uitgeschakeld.

STAP 01 Zet uw bakplaat hoog en laat hem 10-15 minuten opwarmen.

STAP 02 Schraap zoveel mogelijk van de ingedikte en gedeeltelijk gekookte olie af.

STAP 03 Breng opnieuw een zeer dunne laag olie aan.

DE RANDEN VAN HET BAKPLAATOPPERVLAK ZIJN NIET ZWART:
Na meerdere keren koken met uw bakplaat, zal de kruiding egaliseren en verbeteren.

DE BRANDER SAMENSTELLING REINIGEN

VIDEO-INSTRUCTIE
Hoe u uw branderbuis schoonmaakt
youtube.com/watch?v=xKQTCrFCzf8

STAP 01 Zorg ervoor dat het gas is UITgeschakeld bij de bedieningsknoppen en de gastoevoer. Verwijder de kookplaat.

STAP 02 Maak de brander voorzichtig los en verwijder deze.

STAP 03 Reinig de binnenkant van de brander:

Haal een smalle flessenborstel meerdere keren door elke branderbuis. (Gebruik GEEN draadborstels)
Haal meerdere keren een stijve draad die in een kleine haak is gebogen door elke branderbuis.
Gebruik een luchtslang om lucht in de branderbuis en uit de branderpoorten te forceren. Controleer of er lucht door elk gat blaast. (Draag oogbescherming)

STAP 04 Borstel het gehele buitenoppervlak van de brander om vuil te verwijderen.

STAP 05 Reinig alle verstopte poorten met stijve draad, zoals een open paperclip.

STAP 06 Vervang de branders voorzichtig en bevestig ze opnieuw.

Het brandstofmondstuk van de gasrail moet weer in de branderopening worden geplaatst.

KLANTENSERVICE
Bezoek ons online op blackstoneproducts.com/support voor hulp met betrekking tot het gebruik van het apparaat, vervangende onderdelen of uw garantie.

KLANTENSERVICE UREN:
Maandag – vrijdag 7:00 uur – 17:00 uur (MST)

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BLACKSTONE 2177 - 36" GRIDDLE Handleiding
