BLACKSTONE 2230 - 36" GRIDDLE Handleiding

MONTAGEHANDLEIDING

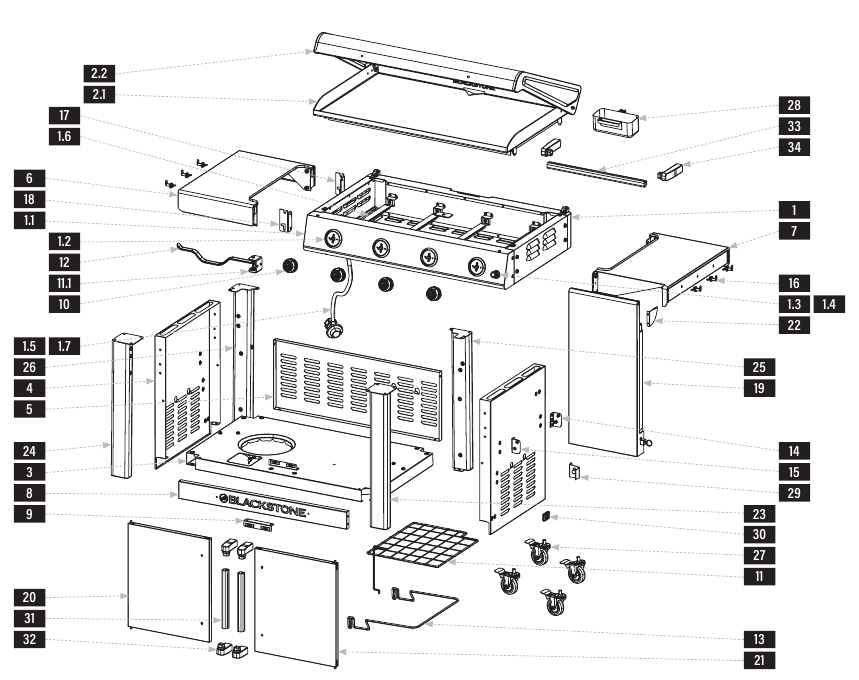

UITGEKLAPTE WEERGAVE

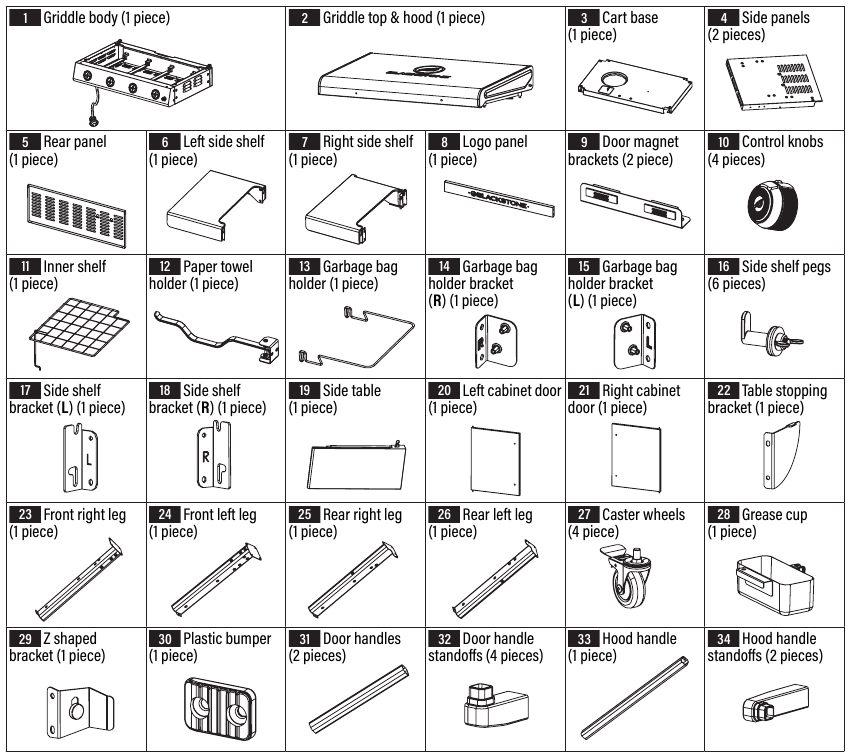

ONDERDELENLIJST

35. 35 Hardwarepakket (1 stuk)

    1. M6x12 schroef (52 stuks) (8 stuks)
    2. M6x16 schroef (2 stuks)
    3. M6x16,5 schouderbout (4 stuks)
    4. M4x22 schouderbout (4 stuks)
    5. M6x19 schouderbout (1 stuk)
    6. M6x12 platte kop schroef (2 stuks)
    7. M4x10 schroef (2 stuks)

MONTAGE-INSTRUCTIES
Zoek een groot, schoon oppervlak om uw apparaat te monteren
Verwijder al het verpakkingsmateriaal vóór de montage

Scherpe randen. Draag handschoenen tijdens de montage.

Zware stukken. Twee personen moeten dit apparaat monteren.

NIET INBEGREPEN:

lPG-cilinder lPG-cilinder
Afmeting: 4 x 8 inch (10 x 20 cm), 1 lb (453 g)
lPG-cilinder moet een kraag bevatten om de lPG-cilinderklep te beschermen. lPG-cilinder moet een kraag bevatten om de lPG-cilinderklep te beschermen.

NIET INBEGREPEN: AA-batterij

BENODIGD GEREEDSCHAP: Kruiskopschroevendraaier

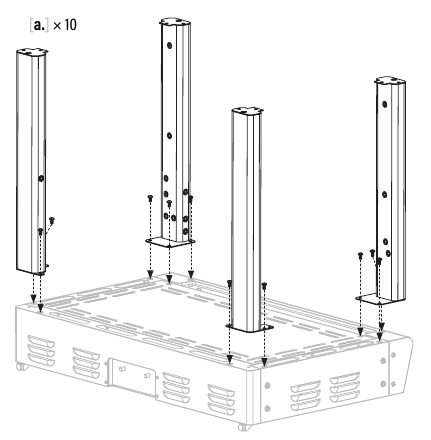

1. Gebruik tien (10) M6x12 schroeven [a.] om de vier (4) poten aan de onderkant van de bakplaatbehuizing te bevestigen. (Drie (3) schroeven in elke voorpoot, twee (2) schroeven in elke achterpoot.)

2. Gebruik twee (2) M6x12 schroeven [a.] om één (1) deurmagneetbeugel aan het logopaneel te bevestigen.

3. Gebruik vier (4) M6x12 schroeven [a.] om het logopaneel aan de voorpoten te bevestigen.

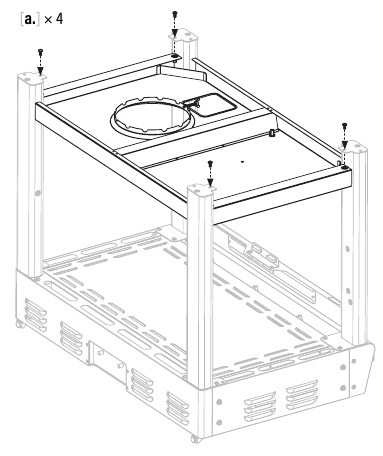

4. Gebruik vier (4) M6x12 schroeven [a.] om de karbasis aan de poten te bevestigen.

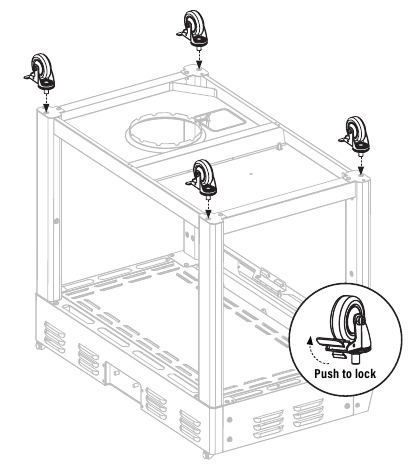

5. Schroef de vier (4) zwenkwielen in de poten. (zorg ervoor dat de wielen vergrendeld zijn.)

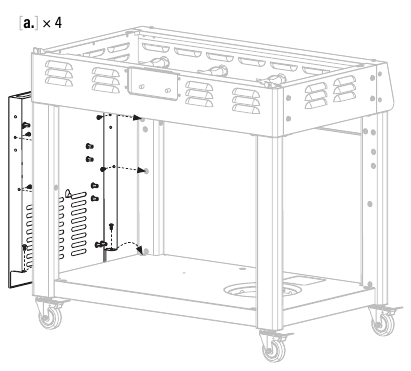

6. Zet de kar op zijn poten. Gebruik zes (6) M6x12 schroeven [a.] om één (1) zijpaneel aan de rechterkant van de kar te bevestigen.

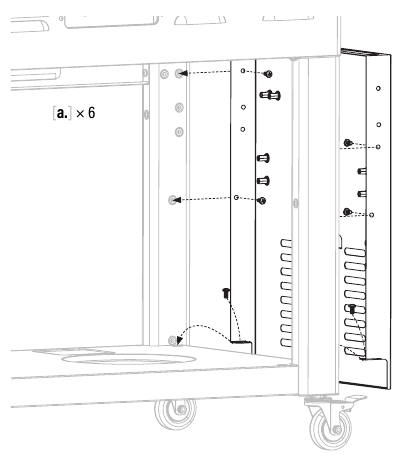

7. Gebruik zes (6) M6x12 schroeven [a.] om één (1) zijpaneel aan de linkerkant van de kar te bevestigen

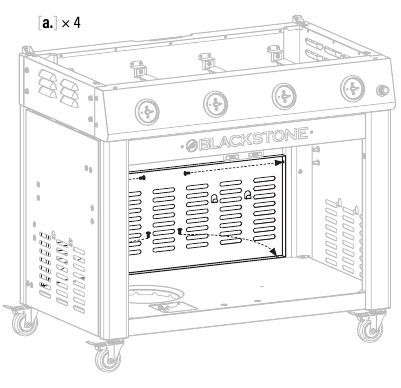

8. Gebruik vier (4) M6x12 schroeven [a.] om het achterpaneel aan de achterkant van de kar te bevestigen.

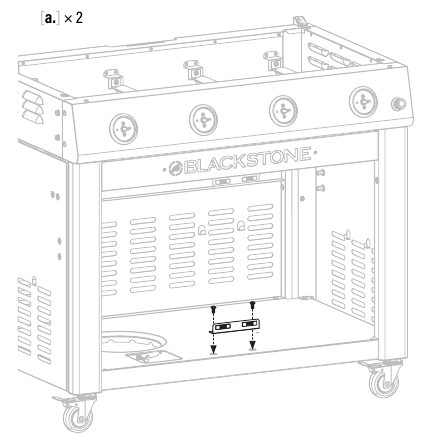

9. Gebruik twee (2) M6x12 schroeven [a.] om één (1) deurmagneetbeugel aan de karbasis te bevestigen.

10. Steek twee (2) deurklink-offsets in één (1) deurklink. Gebruik twee (2) M6x12 schroeven [a.] om de deurklinkmontage aan één (1) kastdeur te bevestigen. Herhaal dit met de andere deurklink-offsets, deurklink en kastdeur.

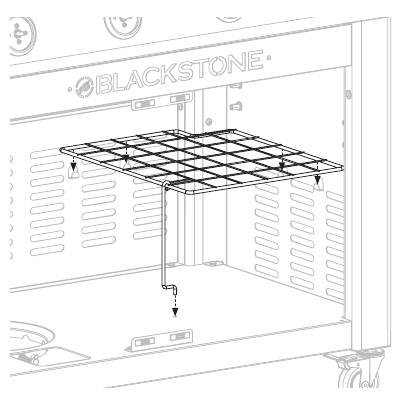

11. Steek de binnenste plankpoot in het karbasisgat. Laat de plank rusten op de vier (4) binnenste plankbeugels.

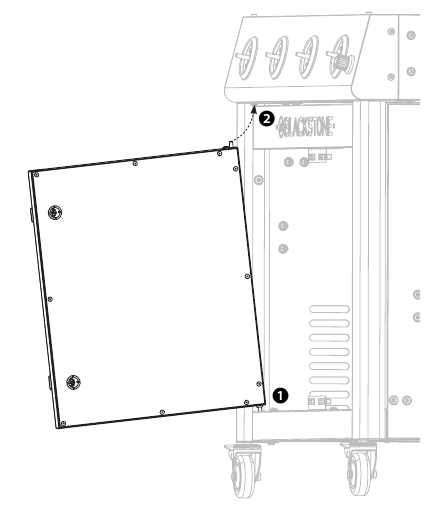

12. Bevestig de linker kastdeurmontage aan de kar door eerst de deur in de onderste deurscharnierpen te steken en vervolgens omlaag te drukken en de bovenste deurscharnierpen te steken. Herhaal dit met de rechter kastdeurmontage.

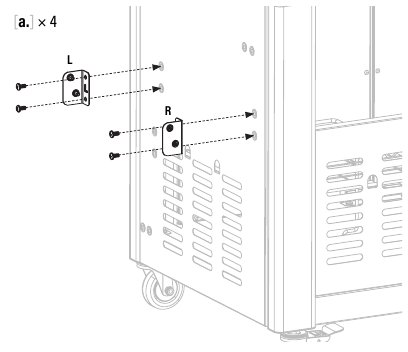

13. Gebruik vier (4) M6x12 schroeven [a.] om één (1) vuilniszakbeugel (l) en één (1) vuilniszakbeugel (R) aan de rechterkant van de kast te bevestigen.

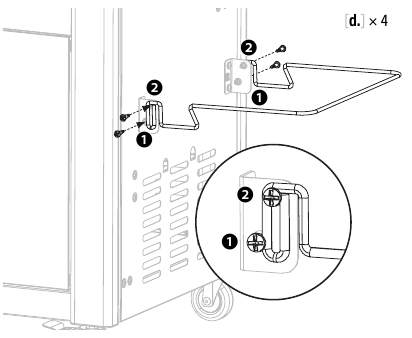

14.

    1. Draai twee (2) M4x22 schouderbouten [d.] in de onderste gaten van de vuilniszakbeugels.
    2. Gebruik twee (2) M4x22 schouderbouten [d.] om de vuilniszakhouder aan de vuilniszakbeugels te bevestigen.

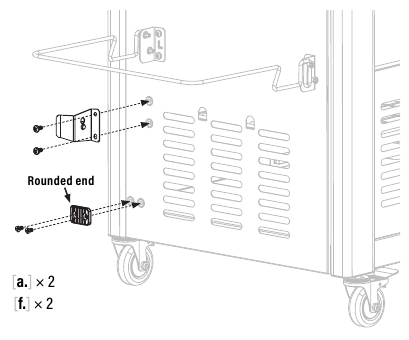

15. Gebruik twee (2) M6x12 schroeven [a.] om de Z-vormige beugel aan de rechterkant van de kast te bevestigen.
    Gebruik twee (2) M6x12 platte kop schroeven [f.] om de plastic bumper aan de rechterkant van de kast te bevestigen.

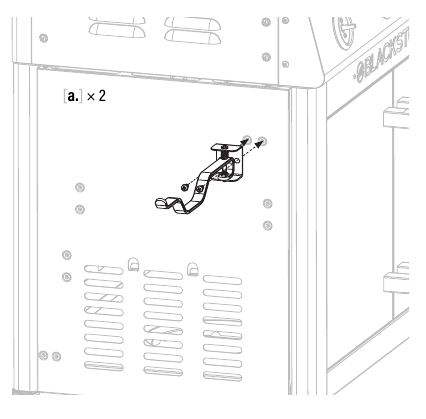

16. Gebruik twee (2) M6x12 schroeven [a.] om de papieren handdoekhouder aan de linkerkant van de kast te bevestigen.

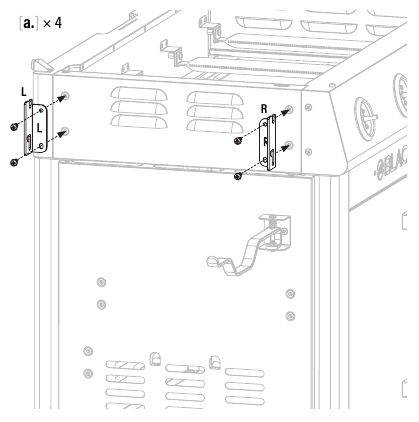

17. Gebruik vier (4) M6x12 schroeven [a.] om één (1) zijplankbeugel (l) en één (1) zijplankbeugel (R) aan de linkerkant van de bakplaatbehuizing te bevestigen.

18. Bevestig drie (3) zijplankpennen aan één (1) zijplank. Herhaal dit met de andere drie (3) zijplankpennen en de zijplank.

19. Draai twee (2) M6x16,5 schouderbouten [c.] in de linker zijplank.

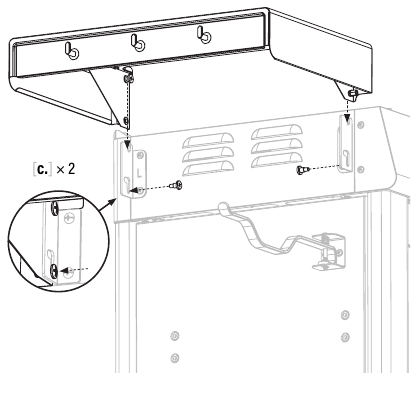

20. Haak de bovenste schouderbouten van de linker zijplank op de zijplankbeugels. Draai twee (2) M6x16,5 schouderbouten [c.] door de zijplankbeugels om vast te zetten.

21. Schuif de bijzettafel in de rechter zijplankpen.

22. Gebruik één (1) M6x19 schouderbout [e.] om de bijzettafel aan de rechter zijplank te bevestigen.

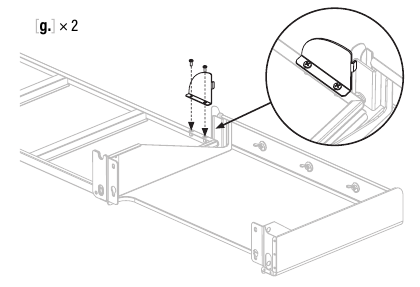

23. Gebruik twee (2) M4x10 schroeven [g.] om de tafelstopbeugel aan de bijzettafel te bevestigen.

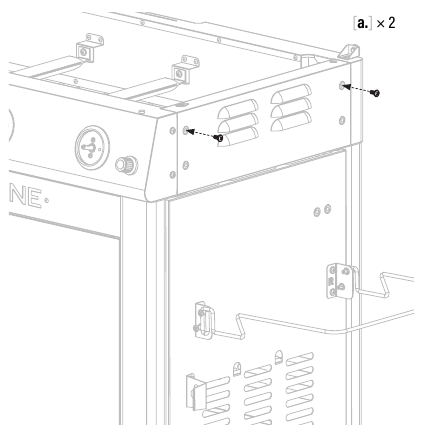

24. Draai twee (2) M6x12 schroeven [a.] losjes in de rechterkant van de bakplaatbehuizing.

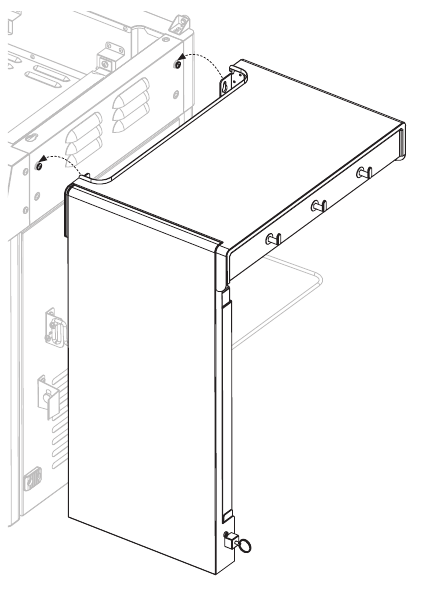

25. Haak de sleutelgaten van de zijplanktafel vast en schuif ze naar beneden op de M6x12 schroeven.

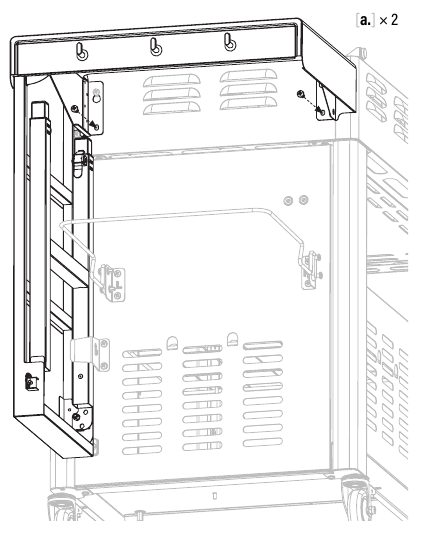

26. Gebruik twee (2) M6x12 schroeven [a.] om de zijplanktafel aan de rechterkant van de bakplaatbehuizing te bevestigen. Draai de bovenste schroeven vast.

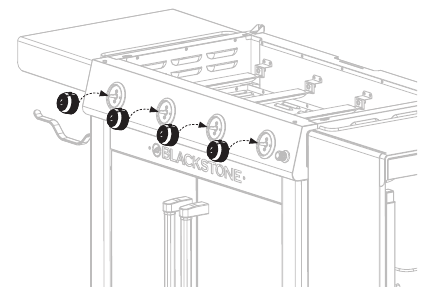

27. Installeer de vier (4) bedieningsknoppen door ze op hun plaats te duwen in de OFF (UIT) stand.

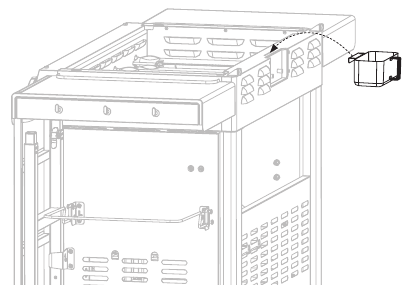

28. Hang de vetopvangbeker in de gleuf aan de achterkant van de bakplaatbehuizing.

29. Steek twee (2) kapklink-offsets in de kapklink.

    Gebruik twee (2) M6x16 schroeven [b.] om de kapklinkmontage aan de voorkant van de kap te bevestigen.

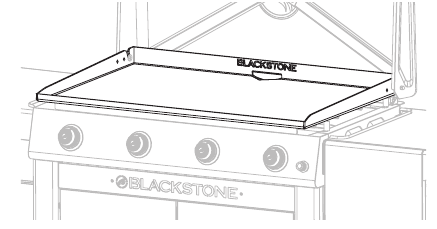

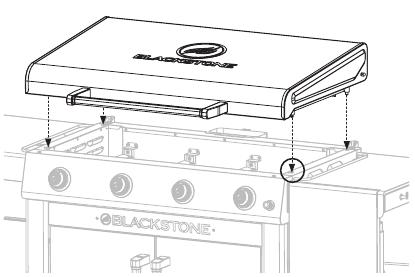

30. Plaats met behulp van een andere persoon de bakplaat en de kap op de bakplaatbehuizing door de vier pinnen uit te lijnen met de gaten bovenop het apparaat.

    Zorg ervoor dat de voorste pinnen volledig in de gaten zitten en duw de bakplaat op zijn plaats.

31. Ga verder met UW BLACKSTONE GEBRUIKEN.


LET OP
Laat de kap niet langer dan 10 minuten gesloten tijdens het koken.

LET OP

• Het maximale gewicht op de zijplank is 4,5 kg.
• De zijplank kan heet worden tijdens het gebruik van het apparaat.

LET OP
Ga niet op de tafel zitten of staan.

OM DE BIJZETTAFEL UIT TE KLAPPEN:
Til de bijzettafel op

1. Trek aan de trekring om de bovenste pootmontage los te maken
2. Druk op de veergrendel op elke poot om de onderste poten los te maken Pas elke poot aan de gewenste hoogte aan Plaats de vergrendelingspennen terug

UW BLACKSTONE GEBRUIKEN

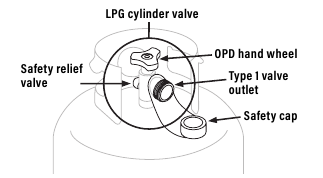

DE LPG-CILINDERKRAAN MOET HET VOLGENDE HEBBEN:

• Type 1-kraanuitlaat (schroefdraad aan de buitenkant)
• Veiligheidsventiel
• Ul-gecertificeerd overvulbeveiliging (OPD) Deze OPD-veiligheidsfunctie wordt aangegeven door een uniek driehoekig handwiel
• Veiligheidsdop (stofkap)

EISEN AAN LPG-CILINDERS

• De te gebruiken LPG-cilinder moet worden vervaardigd en gemarkeerd in overeenstemming met de specificaties voor LPG-cilinders, het Amerikaanse ministerie van Transport (DoT) of de norm voor cilinders, sferen en buizen voor het transport van gevaarlijke goederen, CAN/CSA-B339
• Alleen LPG-cilinders die zijn gemarkeerd met "propaan" mogen worden gebruikt. Het LPG-cilindertoevoersysteem moet zijn ingericht voor dampafvoer.
• Houd nieuwe LPG-cilinders altijd rechtop tijdens gebruik, transport of opslag.
• Houd de ventilatieopening(en) van de cilinderbehuizing altijd vrij van vuil.

VEILIGHEID REGELAAR

Kruislingse schroefdraad kan optreden als u een verbinding onder een onjuiste hoek forceert. Dit beschadigt de schroefdraad, leidt tot propaanlekken en kan mogelijk leiden tot een ophoping van brandstof die kan ontbranden. Draai de verbinding tussen uw LPG-cilinder en de regelaar NIET kruislings vast.

Als u de regelaar niet kunt aansluiten, gebruik de regelaar dan NIET. De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.
Gebruik dit apparaat, zoals gekocht, alleen met de meegeleverde gas- en regelaar-/klepcombinatie

FITTINGEN & SLANGEN

• Jaarlijkse controle en aandraaien van metalen fittingen wordt aanbevolen
• Houd de brandstoftoevoerslang uit de buurt van hete oppervlakken
• Controleer voor elk gebruik of de slangen zijn gesneden of versleten Vervang de beschadigde slang voordat u het apparaat gebruikt. (Gebruik alleen door Blackstone goedgekeurde vervangingsonderdelen voor klep, slang of regelaar. Niet-naleving maakt de garantie ongeldig.)

SLUIT DE LPG-CILINDER AAN
20 LB (9 KG)

1. Draai de bedieningsknoppen naar OFF (UIT)

   1. Zorg ervoor dat de LPG-cilinder is uitgeschakeld (OFF) door het OPD-handwiel met de klok mee helemaal te draaien
   2. Verwijder de veiligheidsdop van de Type 1-kraanuitlaat
2. Houd de regelaar in een rechte lijn met de Type 1-kraanuitlaat om te voorkomen dat de verbinding kruislings wordt vastgedraaid

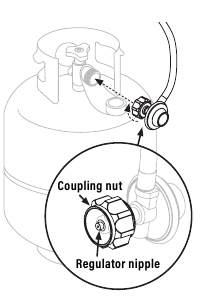

   Centreer en steek de nippel van de regelaar in de Type 1-kraanuitlaat
   Draai de koppelmoer met de hand vast in de richting van de klok (gebruik GEEN gereedschap om aan te sluiten). Als de verbinding niet kan worden voltooid, koppel dan de regelaar los en herhaal deze stap.

3. Plaats de LPG-cilinder op de onderkant van de wagen Draai de vleugelschroef van de onderkant van de wagen vast om deze aan het apparaat te bevestigen


INSTRUCTIES VOOR LEKTEST
LET OP
Gebruik GEEN huishoudelijke schoonmaakmiddelen. Dit kan schade toebrengen aan de gasklep, de slang en de onderdelen van de regelaar. Gebruik een schone verfkwast en een milde zeep- en wateroplossing van 10/90 om de lektest uit te voeren.

LEKTEST: LPG-CILINDER

• Voer een lektest uit op nieuwe en omgeruilde LPG-cilinders VOORDAT u ze op de bakplaat aansluit
• Rook NIET tijdens de lektest
• Gebruik GEEN open vuur om te controleren op gaslekken
• Het apparaat moet buitenshuis in een goed geventileerde ruimte worden getest op lekken, uit de buurt van ontstekingsbronnen zoals gastoestellen of elektrische apparaten
• Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken

1. Breng een zeepoplossing aan op de verbindingsgebieden van de LPG-cilinder.
   (Aangegeven door pijlen in figuur 01.)


• Lekken worden aangegeven door groeiende bubbels.

  Als er tijdens de lektest groeiende bubbels verschijnen, gebruik of verplaats de LPG-cilinder dan NIET. Neem onmiddellijk contact op met een LPG-leverancier of de brandweer.

LEKTEST: KLEPPEN, SLANG & REGELAAR

1. Draai de bedieningsknoppen naar OFF (UIT).
2. Sluit de regelaar aan op de LPG-cilinder.
3. Open de LPG-tank volledig door het OPD-handwiel tegen de klok in te draaien.

• Als u een suizend geluid hoort, zet het gas dan onmiddellijk UIT. Er is een groot lek bij de verbinding.
• Sluit de LPG-cilinder onmiddellijk door het OPD-handwiel met de klok mee te draaien en de verbindingen opnieuw vast te draaien. Probeer GEEN reparaties uit te voeren als de lekken niet kunnen worden gestopt.

4. Breng een zeepoplossing aan op de verbindingsgebieden van de kleppen en de regelaar. (Aangegeven door pijlen in figuur 02.)


• Lekken worden aangegeven door groeiende bubbels.
• Sluit de LPG-cilinder onmiddellijk door het OPD-handwiel met de klok mee te draaien en de verbindingen opnieuw vast te draaien.

Probeer GEEN reparaties uit te voeren als de lekken niet kunnen worden gestopt. De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

EERSTE KEER REINIGEN

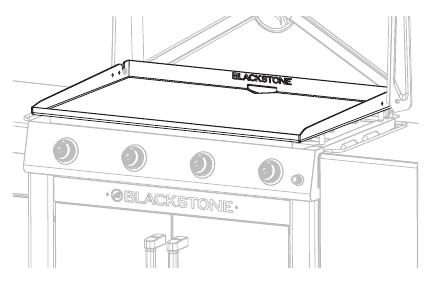

UW BAKPLAAT REINIGEN
LET OP
Zeep verpest een ingebrande bakplaat. Dit is de enige keer dat u zeep op het kookoppervlak van de bakplaat mag gebruiken.

1. Was het kookoppervlak van de bakplaat met heet zeepsop
2. Spoel af en droog volledig

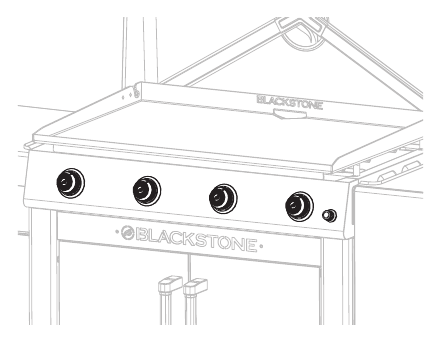

ONTSTEKINGSINSTRUCTIES

1. KLEPPEN CONTROLEREN

   1. Draai de knop naar de OFF (UIT)-stand
   2. Duw de knop in en laat hem los De knop moet terugveren
      Als de knoppen NIET terugveren, vervang dan de klepconstructie voordat u het apparaat gebruikt.
   3. Draai de knop naar loW en draai hem terug naar OFF (UIT) De knop moet soepel draaien

Als de brander niet ontsteekt met de LPG-cilinderkraan open, blijft er gas uit de brander stromen en kan deze per ongeluk/onbedoeld ontbranden met risico op letsel. Zorg ervoor dat het gas is uitgeschakeld (o) bij de afsluitklep van de toevoer voordat u de kleppen van het apparaat controleert.

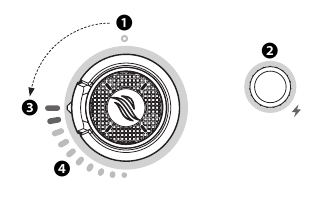

2. ONTSTEKING MET BATTERIJ
   Leun NIET over het apparaat tijdens het aansteken
   1. Plaats één (1) AA-batterij (niet meegeleverd) onder de ontstekingsknop
      Schroef de knop op zijn plaats over de positieve aansluiting

   2. 1. Draai de bedieningsknop naar OFF (UIT)
         Zet het gas AAN bij de LPG-cilinder door het OPD-handwiel 1 tot 3 slagen tegen de klok in te draaien

   3.

      2. Duw de ontstekingsknop in en houd hem ingedrukt
      3. Duw de bedieningsknop in en draai hem tegen de klok in naar HIGH (HOOG)
         (Laat de ontstekingsknop los wanneer de brander aangaat)
      4. Pas de temperatuur aan tot het gewenste niveau

3. VLAM VAN DE BRANDER CONTROLEREN
   Controleer altijd de vlam van de brander voor gebruik.
   1. Steek de branders aan en draai de knoppen van HIGH (HOOG) naar LOW (LAAG).
   2. Kijk onder het kookoppervlak om de branders te bekijken. Wanneer de knop op HIGH (HOOG) staat, moeten de vlammen groter zijn dan wanneer de knop op LOW (LAAG) staat.

Een verstopte brander kan leiden tot brand onder het apparaat. De brander moet jaarlijks worden verwijderd en gereinigd, of wanneer er zware ophoping of insecten/insectennesten worden aangetroffen.

GEZOND VLAMBEELD VAN DE BRANDER

1. Flikkeringen van gele kleur.
2. Donkerblauwe kleur.
3. Levendig blauw.

DE VLAMMEN VAN DE BRANDER ZIJN GEEL OF ONREGELMATIG

Als er een plotselinge daling of probleem met een lage vlam is, raadpleeg dan het hoofdstuk over probleemoplossing.

INSTRUCTIES VOOR HET INBRANDEN VAN DE BAKPLAAT

WELKE OLIE KAN IK HET BESTE GEBRUIKEN?

• Blackstone Seasoning and Cast Iron Conditioner.
• Elke plantaardige kookolie.
• Gesmolten dierlijk vet zonder toevoegingen.

VIDEO TUTORIAL

Hoe een nieuwe Blackstone bakplaat in te branden
youtube.com/watch?v=VspmdVnj2pI&t=3s

1. Veeg alle resten van de bakplaat.

2. Zet je bakplaat op hoog vuur totdat de bovenkant van je bakplaat van kleur verandert. (~10 min)

3. Gebruik een tang om een papieren doekje of katoenen doek vast te houden en verspreid 2-3 eetlepels van je inbrandolie over de gehele bakplaat.
   Vergeet niet om bij het inbranden van je bakplaat een dunne en gelijkmatige laag olie te gebruiken — hoe dunner de laag olie, hoe makkelijker het is om het weg te branden.

4. De bakplaat is klaar voor een volgende laag olie als hij niet meer rookt. Herhaal STAP 03 3-4 keer, of totdat het oppervlak van de bakplaat zwart is.


PROBLEEMOPLOSSING BIJ HET INBRANDEN
ER BEVINDT ZICH EEN BRUINACHTIG RESTJE OP HET OPPERVLAK VAN DE BAKPLAAT:

DE RANDEN VAN HET OPPERVLAK VAN DE BAKPLAAT ZIJN NIET ZWART:
Na meerdere keren te hebben gekookt op je bakplaat, zal de inbranding gelijkmatiger worden en verbeteren

ROEST VOORKOMEN
Gebruik je bakplaat regelmatig, elke keer dat je kookt, draag je bij aan de inbranding, wat de kans op roest vermindert
LET OP
Als je in een vochtig of kustklimaat woont, moet je je bakplaat mogelijk vaker inbranden tussen gebruik. Als er roest op het oppervlak van de bakplaat verschijnt, wrijf deze dan WEG met staalwol, schuurpapier met lage korrel of de Blackstone puimsteen en brand het oppervlak opnieuw in

VIDEO TUTORIAL
Je Blackstone bakplaat herstellen
youtube.com/watch?v=thPe2IgnSiI

KOKEN OP JE BLACKSTONE

Brandbare items kunnen spontaan ontbranden als ze in de buurt van het apparaat worden geplaatst. Plaats GEEN brandbare items zoals spuitbussen, olieachtige of vettige doeken in de buurt van het kookoppervlak.

Dit apparaat is heet tijdens en na gebruik. Raak GEEN hete onderdelen aan met onbeschermde handen. Gebruik kookgerei met lange handgrepen en ovenwanten.
LET OP
Bewaar GEEN items binnen 8 cm (3 inch) van het kookoppervlak tijdens gebruik.

ALS ER VET OF ANDER HEET MATERIAAL OP DE KLEP, SLANG OF REGELAAR DRUPPELT:

1. Draai de gastoevoer onmiddellijk UIT
2. stel de oorzaak vast en corrigeer deze
3. Reinig en inspecteer de klep, slang en regelaar
4. Voer een lektest uit (raadpleeg de instructies voor de lektest in GEBRUIK JE BLACKSTONE)

VIDEO RECEPTEN
Vind recepten en kooktips op:
BlackstoneProducts.com/blogs/recipes
youtube.com/c/BlackstoneGriddles

@blackstoneproducts

JE APPARAAT REINIGEN
Reinig je apparaat na elk gebruik, nadat het is afgekoeld tot aanraking

• Gebruik GEEN schuurpad op oppervlakken met afbeeldingen
• Als een borstel wordt gebruikt om een van de kookoppervlakken schoon te maken, zorg er dan voor dat er geen losse borstelharen op de kookoppervlakken achterblijven voordat je gaat koken

Vetophoping kan brand veroorzaken. Reinig elk onderdeel van het apparaat dat heet wordt en na elk gebruik vetophoping vertoont.

KUNSTSTOF ONDERDELEN & GESCHILDERDE OPPERVLAKKEN:
Wassen met warm zeepsop en afvegen met een niet-schurende doek
LET OP
Gebruik GEEN Citrisol, schuurmiddelen of een geconcentreerd reinigingsmiddel op plastic onderdelen. Dit kan leiden tot schade aan en defecten aan onderdelen.

APPARAATOPSLAG

Verplaats het apparaat NIET tijdens gebruik. Laat het apparaat afkoelen tot 45 °C (115 °F) voordat je het verplaatst of opbergt.

DEKSEL PASVORM GIDS
Dek je apparaat altijd af wanneer het buiten wordt opgeslagen.
Om een deksel te vinden dat op je apparaat past, ga naar BlackstoneProducts.com/support.

JE BAKPLAAT REINIGEN
Reinig de bakplaat na elk gebruik, terwijl deze nog warm is

• Gebruik GEEN zeep op de bakplaat. Dit vernietigt de inbranding van de bakplaat
• De vetopvangbeker moet na elk gebruik worden verwijderd en geleegd

De vetopvangbeker is heet tijdens en na gebruik. Verwijder de vetopvangbeker NIET voordat de bakplaat volledig is afgekoeld.

VIDEO TUTORIAL

Hoe je je Blackstone bakplaat schoonmaakt
youtube.com/watch?v=-Iedu9z6NPY

1. Duw losse voedselresten met een spatel of rechte metalen schraper in de vetopvangbeker

2. Veeg de bakplaat af met een papieren doekje

3. Breng een paar eetlepels water aan op het oppervlak van de bakplaat en schraap het water en de resten in de vetopvangbeker (gebruik een beetje grof zout voor vastzittende voedselresten)

4. Veeg opnieuw af met een papieren doekje en droog volledig

5. Breng een dun laagje kookolie aan om de inbranding te behouden en het oppervlak van de bakplaat te beschermen


KOPPEL DE lPG-CILINDER LOS
20 LB (9 KG)

1. Zorg ervoor dat de bedieningsknoppen op UIT staan

   1. Zorg ervoor dat de lPG-cilinder UIT staat door het OPD-handwiel met de klok mee helemaal te draaien
   2. Draai de koppelmoer met de hand tegen de klok in om de regelaar te verwijderen (gebruik GEEN gereedschap om los te koppelen)
2. Plaats de veiligheidsdop op de lPG-cilinderafsluiter wanneer de cilinder niet in gebruik is en installeer alleen het type veiligheidsdop op de cilinderafsluiter dat bij de cilinderafsluiter is geleverd. andere soorten doppen of pluggen kunnen leiden tot lekkage van propaan.


LPG-CILINDERS OPSLAAN

• Bewaar GEEN reserve lPG-cilinder onder of in de buurt van dit apparaat.
• Vul een lPG-cilinder NIET meer dan 80% vol. Als de bovenstaande informatie niet exact wordt opgevolgd, kan er brand ontstaan die de dood of ernstig letsel tot gevolg heeft.

• De lPG-cilinder moet UIT staan wanneer het apparaat niet in gebruik is
• lPG-cilinders moeten buiten en buiten het bereik van kinderen worden opgeslagen
• Bewaar GEEN lPG-cilinder in een gebouw, garage of een andere afgesloten ruimte

VULLEN & VERVANGEN

• Gebruik alleen gerenommeerde omruilbedrijven die hun cilinders inspecteren, nauwkeurig vullen, testen en certificeren. lPG-dealer moet nieuwe cilinder ontluchten voordat deze wordt gevuld
• Het volume propaan in de cilinder varieert met de temperatuur

Een bevroren regelaar duidt op een gasovervulling. Sluit onmiddellijk de LPG-cilinderklep en neem contact op met uw plaatselijke LPG-dealer voor hulp.

• Laat GEEN vloeibaar petroleumgas (lPG) in de atmosfeer vrij
• Neem contact op met een gecertificeerde LPG-dealer of de plaatselijke brandweer voor hulp om gas uit de lPG-cilinder te verwijderen
• Vervang de cilinder alleen voor een cilinder die is uitgerust met een OPD-veiligheidsfunctie

Uw verkoper kan u helpen bij het vinden van een vervangende lPG-cilinder die geschikt is voor uw apparaat.

PROBLEEMOPLOSSING

PROBLEEMOPLOSSING ONTSTEKING

BRANDER WIL NIET ONTSTEKEN

Als de ontsteking niet binnen 5 seconden plaatsvindt:

1. Draai de branderknop naar OFF (UIT)
2. Wacht 5 minuten
3. Herhaal de ontstekingsprocedure
   Als dit niet werkt, probeer dan uw apparaat met een lucifer aan te steken om de oorzaak te achterhalen.

INSTRUCTIES VOOR HET AANSTEKEN MET EEN LUCIFER
Controleer voor aanvang op gaslekken. Open de kap (indien van toepassing).

1. Draai de bedieningsknop naar de OFF (UIT) positie
2. Steek een lucifer (of lange aansteker) aan die niet korter is dan 28 cm
3. Plaats de vlam naast de brander

4. Duw de bedieningsknop in en draai eraan om de gasstroom te starten en ervoor te zorgen dat de brander aangaat en blijft branden

ALS U UW APPARAAT MET EEN LUCIFER KUNT AANSTEKEN:

MOGELIJKE OORZAKEN	OPLOSSING
Lege/verkeerd geplaatste batterij	Vervang met een nieuwe batterij.
Ontsteker draad verkeerd uitgelijnd	Zorg ervoor dat de ontstekernaald zich 3-7 mm van de brander bevindt en is uitgelijnd met de brandergaten.
Schade aan het ontstekingssysteem	Neem contact op met de klantenservice voor vervangende onderdelen.

ALS U UW APPARAAT NIET MET EEN LUCIFER KUNT AANSTEKEN:

PROBLEEMOPLOSSING GASSTROOM

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG

• Apparaat bereikt geen hoge hitte of warmt ongelijkmatig op
• Brander vlammen beginnen sterk, maar zakken dan onmiddellijk naar laag, zelfs als de brander in de hoge stand staat
• Vlamhoogte daalt wanneer een tweede brander wordt aangestoken
• Vlammen strekken zich NIET uit over de volledige lengte van de brander, of lopen slechts aan één kant van de brander
• Brander vlammen zijn inconsistent

ER KOMT EEN VLAM UIT DE LUCHTKLEP

DE BRANDEREENHEID REINIGEN
VIDEO-INSTRUCTIE

Uw branderbuis reinigen
youtube.com/watch?v=xKQTCrFCzf8

1. Zorg ervoor dat de gastoevoer is uitgeschakeld bij de bedieningsknoppen en de gastoevoer. Verwijder het kookgedeelte.
2. Maak de brander voorzichtig los en verwijder hem.

3. Reinig de binnenkant van de brander:


• Haal meerdere keren een smalle flessenborstel door elke branderbuis. (GEBRUIK GEEN draadborstels)
• Haal meerdere keren een stijve draad gebogen in een kleine haak door elke branderbuis.
• Gebruik perslucht om door de branderbuis en uit de branderpoorten te blazen. Controleer of er lucht door elk gat blaast. (Draag een veiligheidsbril)

4. Borstel het gehele buitenoppervlak van de brander om vuil te verwijderen.

5. Reinig verstopte poorten met stijve draad, zoals een open paperclip.

6. Plaats de branders voorzichtig terug en bevestig ze opnieuw.
   Het brandstofmondstuk van de gasrail moet opnieuw in de branderopening worden geplaatst.


BELANGRIJKE VEILIGHEIDSINFORMATIE

Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van het apparaat. Lees en volg alle waarschuwingen en instructies voordat u het apparaat monteert en gebruikt. Volg alle waarschuwingen en instructies bij het gebruik van het apparaat. Bewaar deze handleiding voor toekomstig gebruik. Installateur/monteur: laat deze instructies achter bij de consument.

SLEUTEL VEILIGHEIDSWAARSCHUWING

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel zal leiden.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot licht of matig letsel kan leiden.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel kan leiden.
OPMERKING
Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gevaargerelateerd is (bijv. berichten met betrekking tot materiële schade).

Als u gas ruikt:

• Sluit de gastoevoer naar het apparaat af.
• Doof elke open vlam.
• Open de kap.
• Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw gasleverancier of de brandweer. Het niet opvolgen van deze instructies kan leiden tot brand of materiële schade, persoonlijk letsel of de dood.

• Gebruik dit apparaat NOOIT zonder toezicht.
• Gebruik dit apparaat NOOIT binnen 3,0 m van een constructie, brandbaar materiaal of andere gascilinder.
• Gebruik dit apparaat NOOIT binnen 7,5 m van een ontvlambare vloeistof.
• Als er brand uitbreekt, blijf dan uit de buurt van het apparaat en bel onmiddellijk de brandweer. Probeer GEEN olie- of vetbrand te blussen met water. Het niet opvolgen van deze instructies kan leiden tot brand of materiële schade, persoonlijk letsel of de dood.

• Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
• Een lPG-cilinder die niet is aangesloten voor gebruik mag niet in de buurt van dit of enig ander apparaat worden bewaard.

VEILIGHEID GASAPPARAAT

• Het gebruik van alcohol, receptplichtige of niet-receptplichtige medicijnen kan het vermogen van de consument om het apparaat op de juiste manier te monteren of veilig te bedienen, belemmeren
• Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat
• Zorg ervoor dat er een type BC- of ABC-brandblusser direct beschikbaar is

NIET GEBRUIKEN VOOR ANDERE DOELEINDEN DAN BEDOELD:

• NIET gebruiken voor commercieel koken
• Gebruik dit apparaat NIET als verwarming

DIT APPARAAT MAG ALLEEN BUITEN WORDEN GEBRUIKT.

• Gebruik dit apparaat NIET in gebouwen, garages of andere afgesloten ruimtes
• Installeer dit apparaat NIET in of op een boot
• Installeer dit apparaat NIET in of op een recreatievoertuigHOUD DE JUISTE AFSTAND AAN VAN BRANDBAAR MATERIAAL:
• Gebruik dit apparaat NIET op of onder een balkon of terras van een appartement of condominium
• Gebruik dit apparaat NIET onder een bovenliggende brandbare constructie
• Belemmer de toevoer van verbrandings- en ventilatielucht NIET
• Gebruik dit apparaat NIET dichter dan 1 m aan de zijkanten en achterkant van het apparaat


DE INSTALLATIE MOET VOLDOEN AAN DE PLAATSELIJKE VOORSCHRIFTEN
Bij afwezigheid van plaatselijke voorschriften moet de installatie voldoen aan:

1. National Fuel Gas Code, ANSI Z2231/NFPA 54, Storage and Handling of Liquefied Petroleum Gases, ANSI/NFPA 58; of
2. Natural Gas and Propane Installation Code, CSA B1491; Propane Storage and Handling, CSA B1492; of
3. DeStandard for Recreational Vehicles, ANSI A1192/NFPA 1192; en Recreational Vehicle Code, CSA Z240 RV Series, indien van toepassing

Onjuiste installatie, gebruik, afstelling, wijziging, service, aanpassing of onderhoud kan letsel of materiële schade veroorzaken. Raadpleeg deze handleiding.

KLANTENSERVICE
Bezoek ons online op BlackstoneProducts.com/support voor hulp met betrekking tot het gebruik van het apparaat, vervangende onderdelen of uw garantie
OPENINGSTIJDEN KLANTENSERVICE:
Maandag t/m vrijdag 7:00 - 17:00 uur (MST)

Referenties

• - YouTube
• - YouTube
• Blackstone Recipes – Blackstone Products
• Blackstone Griddles - YouTube
• Support – Blackstone Products
• How to Clean Your Blackstone Griddle | Blackstone Griddles - YouTube
• How to Clean Your Burner Tube | Blackstone Griddles - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BLACKSTONE 2230 - 36" GRIDDLE Handleiding

Beschikbare talen
