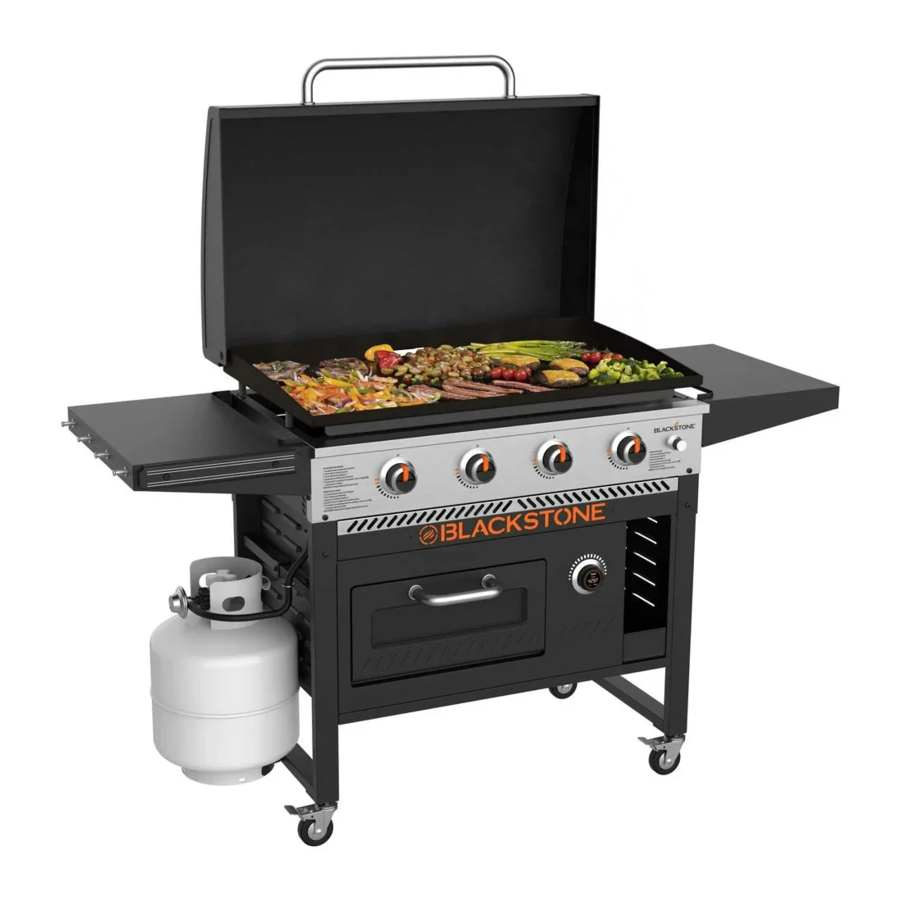

BLACKSTONE 2295 - 36" GRIDDLE PIZZA OVEN Handleiding

Inhoud

1 BELANGRIJKE VEILIGHEIDSINFORMATIE
2 MONTAGEHANDLEIDING
3 UW BLACKSTONE GEBRUIKEN
4 ONDERHOUD EN VERZORGING
- 4.1 APPARAATOPSLAG
- 4.2 DE BRANDERUNIT REINIGEN
5 PROBLEEMOPLOSSING
- 5.1 PROBLEEMOPLOSSING ONTSTEKING
- 5.2 PROBLEEMOPLOSSING GASSTROOM
  - 5.2.1 APPARAAT BEREIKT GEEN HOGE TEMPERATUUR OF WORDT ONGELIJKMATIG VERWARMD
  - 5.2.2 Er komt een vlam uit de luchtpoort
6 KLANTENONDERSTEUNING
- 6.1 CONTACT MET ONS OPNEMEN

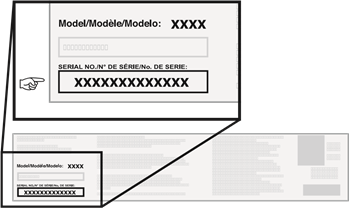

- 6.2 LOCATIE SERIENUMMER
7 Referenties
8 Download handleiding
9 In andere talen

BELANGRIJKE VEILIGHEIDSINFORMATIE

Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van het apparaat.
Lees en volg alle waarschuwingen en instructies voordat u het apparaat monteert en gebruikt.
Volg alle waarschuwingen en instructies bij het gebruik van het apparaat.
Bewaar deze handleiding voor toekomstig gebruik.
Installateur/monteur: laat deze instructies achter bij de consument.

VEILIGHEIDSWAARSCHUWINGSSLEUTEL

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

LET OP
Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gerelateerd is aan gevaar (bijv. berichten met betrekking tot schade aan eigendommen).

Als u gas ruikt:

Sluit de gastoevoer naar het apparaat AF.
Doof elke open vlam.
Open de kap (indien van toepassing).
Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw gasleverancier of de brandweer.

Het niet opvolgen van deze instructies kan leiden tot brand of schade aan eigendommen, persoonlijk letsel of de dood.

Gebruik dit apparaat NOOIT zonder toezicht.
Als er brand uitbreekt, blijf dan uit de buurt van het apparaat en bel onmiddellijk de brandweer. Probeer GEEN olie- of vetbrand te blussen met water.

Het niet opvolgen van deze instructies kan leiden tot brand of schade aan eigendommen, persoonlijk letsel of de dood.

Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
Een niet op gebruik aangesloten LPG-cilinder mag niet in de buurt van dit of enig ander apparaat worden bewaard.

VEILIGHEID GASAPPARATUUR

Het gebruik van alcohol, medicijnen op recept of vrij verkrijgbare medicijnen kan het vermogen van de consument om het apparaat correct te monteren of veilig te bedienen, aantasten.
Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.
Houd een BC- of ABC-brandblusser bij de hand.

NIET GEBRUIKEN VOOR ANDERE DOELEINDEN DAN WAARVOOR HET IS BEDOELD.

Uitsluitend voor huishoudelijk gebruik buitenshuis, niet voor commercieel gebruik.
Gebruik dit apparaat NIET als verwarming.

Onjuiste installatie, gebruik, afstelling, wijziging, service, modificatie of onderhoud kan leiden tot letsel of schade aan eigendommen. Raadpleeg deze handleiding.

INSTALLATIE MOET VOLDOEN AAN DE LOKALE VOORSCHRIFTEN.
Bij afwezigheid van lokale voorschriften, moet de installatie voldoen aan ANSI Z223.1/NFPA 54, CSA B149.1 of CSA B149.2.

VEILIGHEID ELEKTRISCHE APPARATUUR

OM U TE BESCHERMEN TEGEN ELEKTRISCHE SCHOK:

Dompel het snoer of de stekkers NIET onder in water of een andere vloeistof.
Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voor het schoonmaken. Laat het apparaat afkoelen voordat u onderdelen plaatst of verwijdert.
Gebruik dit apparaat NIET met een beschadigd snoer of stekker, of nadat het apparaat defect is geraakt of op enigerlei wijze is beschadigd.
Neem contact op met de fabrikant voor reparatie.
Laat het snoer NIET over de rand van een tafel hangen en laat het geen hete oppervlakken raken.
Houd een elektrisch snoer en de brandstoftoevoerslang uit de buurt van hete oppervlakken.
Sluit bij het aansluiten eerst de stekker aan op het apparaat en vervolgens op het stopcontact.

GEBRUIK ALLEEN EEN DOOR EEN AARDLEKSCHAKELAAR (GFI) BESCHERMD CIRCUIT MET DIT APPARAAT.

Dit apparaat moet, wanneer het is geïnstalleerd, elektrisch geaard zijn in overeenstemming met de plaatselijke voorschriften of, bij afwezigheid van plaatselijke voorschriften, met NFPA 70 Canadian Electrical Code, Part I.
Verwijder de aardingsstekker NIET en gebruik hem NIET met een adapter met 2 pinnen.
Gebruik alleen verlengsnoeren met een 3-polige aardingsstekker, geschikt voor het vermogen van de apparatuur en goedgekeurd voor gebruik buitenshuis met een W-A-markering.

Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
Een niet op gebruik aangesloten LPG-cilinder mag niet in de buurt van dit of enig ander apparaat worden bewaard.

VEILIGHEID GASAPPARATUUR

Het gebruik van alcohol, medicijnen op recept of vrij verkrijgbare medicijnen kan het vermogen van de consument om het apparaat correct te monteren of veilig te bedienen, aantasten.
Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.
Houd een BC- of ABC-brandblusser bij de hand.

NIET GEBRUIKEN VOOR ANDERE DOELEINDEN DAN WAARVOOR HET IS BEDOELD.

Uitsluitend voor huishoudelijk gebruik buitenshuis, niet voor commercieel gebruik.
Gebruik dit apparaat NIET als verwarming.

Onjuiste installatie, gebruik, afstelling, wijziging, service, modificatie of onderhoud kan leiden tot letsel of schade aan eigendommen. Raadpleeg deze handleiding.

INSTALLATIE MOET VOLDOEN AAN DE LOKALE VOORSCHRIFTEN.
Bij afwezigheid van lokale voorschriften, moet de installatie voldoen aan ANSI Z223.1/NFPA 54, CSA B149.1 of CSA B149.2.

BELANGRIJKE VEILIGHEIDSINFORMATIE

BELANGRIJKE VEILIGHEIDSMAATREGELEN

LEES ALLE INSTRUCTIES

Bij het gebruik van elektrische apparaten moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:

Raak GEEN hete oppervlakken aan. Gebruik handgrepen of knoppen.
Ter bescherming tegen elektrische schokken. Dompel het snoer, de stekkers of het apparaat NIET onder in water of een andere vloeistof.
Nauwlettend toezicht is noodzakelijk wanneer een apparaat door of in de buurt van kinderen wordt gebruikt.
Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voor het schoonmaken. Laat het apparaat afkoelen voordat u onderdelen plaatst of verwijdert.
Gebruik een apparaat NIET met een beschadigd snoer of stekker, of nadat het apparaat defect is geraakt of op enigerlei wijze is beschadigd. Breng het apparaat terug naar de dichtstbijzijnde erkende servicefaciliteit voor onderzoek, reparatie of afstelling.
Het gebruik van accessoires die niet door de fabrikant van het apparaat worden aanbevolen, kan letsel veroorzaken.
Laat het snoer NIET over de rand van een tafel of aanrecht hangen en laat het geen hete oppervlakken raken.
Plaats het apparaat NIET op of in de buurt van een hete gas- of elektrische brander of in een verwarmde oven.
Wees uiterst voorzichtig bij het verplaatsen van een apparaat dat hete olie of andere hete vloeistoffen bevat.
Om de verbinding te verbreken, zet u de bediening op "uit" en trekt u vervolgens de stekker uit het stopcontact.
Gebruik het apparaat NIET voor andere dan de beoogde doeleinden.
Uitsluitend voor huishoudelijk gebruik.
Brandstof, zoals houtskoolbriketten, mag niet met het apparaat worden gebruikt.
Gebruik het apparaat alleen op een correct geaard stopcontact.
Risico op elektrische schok Houd de aansluiting van het verlengsnoer droog en van de grond.
Het apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze NIET met het apparaat spelen.
Uitsluitend voor gebruik buitenshuis, stel het apparaat NIET bloot aan regen.
Zorg ervoor dat de handgrepen correct zijn gemonteerd en bevestigd.

BEWAAR DEZE INSTRUCTIES

Gebruik dit apparaat NIET zonder toezicht.

VOOR VERLENGSNOEREN:

Er wordt een kort netsnoer meegeleverd om het risico te verminderen dat u verstrikt raakt in of struikelt over een langer snoer.
Langere netsnoeren of verlengsnoeren zijn verkrijgbaar en kunnen worden gebruikt als er zorgvuldig mee wordt omgegaan.
Als er een langer netsnoer of verlengsnoer wordt gebruikt:
1. De gemarkeerde elektrische waarde van de snoerset of het verlengsnoer moet minstens zo hoog zijn als de elektrische waarde van het apparaat.
2. Het snoer moet zo worden geplaatst dat het niet over het aanrecht of de tafel hangt, waar kinderen eraan kunnen trekken of er per ongeluk over kunnen struikelen.
3. De snoerset of het verlengsnoer moet een geaard 3-draads snoer zijn.
Verlengsnoeren voor buitengebruik moeten worden gebruikt met apparaten voor buitengebruik en zijn op het oppervlak gemarkeerd met de achtervoegselletter "W" en met een label met de vermelding "Geschikt voor gebruik met apparaten voor buitengebruik".
De aansluiting op een verlengsnoer moet droog worden gehouden en van de grond af.
Bewaar het apparaat binnenshuis wanneer het niet in gebruik is - buiten het bereik van kinderen.
Reinig dit product NIET met een waterstraal of iets dergelijks.

MONTAGEHANDLEIDING

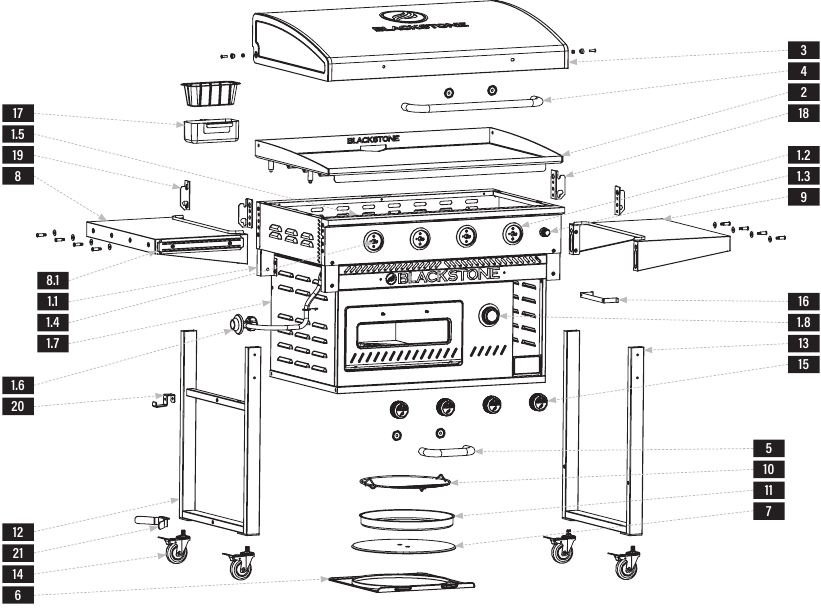

ONTPLOFTE TEKENING

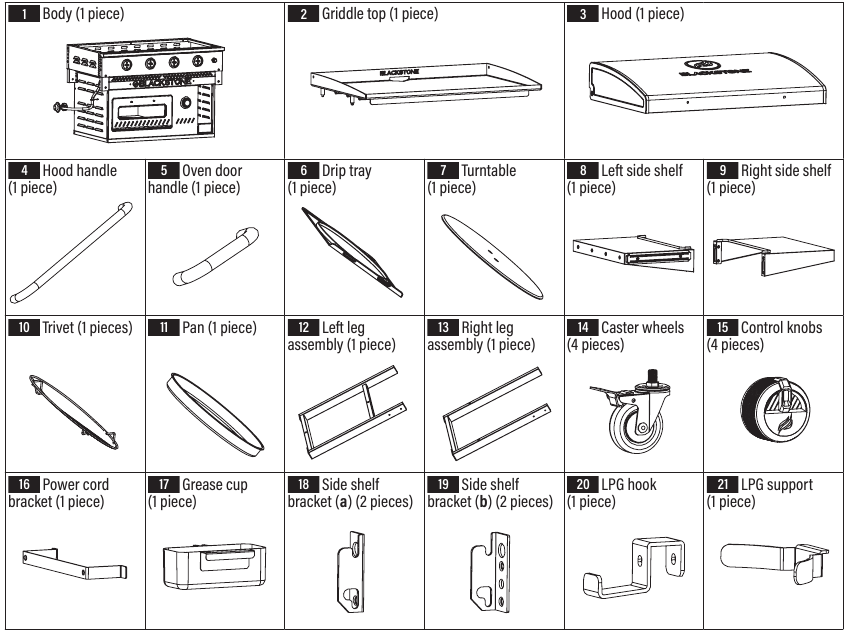

ONDERDELENLIJST

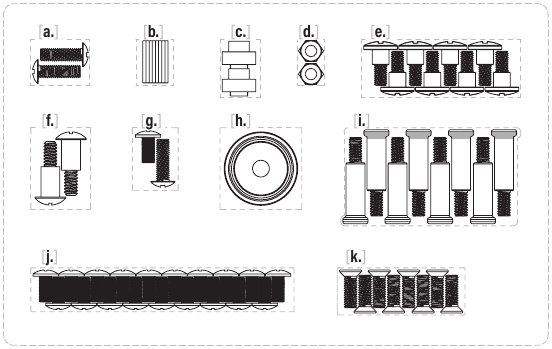

Hardware pakket (1 stuk)

M6x20 bouten (2 stuks)
Sluitringen (8 stuks)
Afstandhouders deksel (2 stuks)
M6 borgmoeren (2 stuks)
M6 Opstapbouten (8 stuks)
Schouderbouten (2 stuks)
Reserveonderdelen
Handgreepranden (4 stuks)
Zijplankpennen (8 stuks)
M6x12 bouten (19 stuks)
M6x15 schroeven (8 stuks)

MONTAGE-INSTRUCTIES

Zoek een grote, schone ruimte om uw apparaat te monteren.
Verwijder al het verpakkingsmateriaal vóór de montage.

Scherpe randen. Draag handschoenen tijdens de montage.
Zware onderdelen. Dit apparaat moet door twee personen worden gemonteerd.

NIET INBEGREPEN:

LPG-cilinder
Afmeting: 18 x 12 inch (45 x 30 cm), LPG-cilinder van 20 lb (9 kg) moet een kraag bevatten om de LPG-cilinderklep te beschermen.
AA-batterij

BENODIGD GEREEDSCHAP:
#3 kruiskopschroevendraaier & verstelbare moersleutel

ELEKTRISCHE VEREISTEN:
120V 60Hz

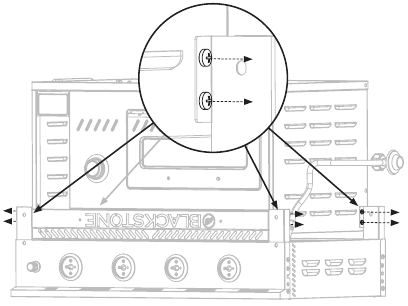

STAP 01
Met behulp van een andere persoon plaatst u het apparaat met de behuizing ondersteboven op een gladde, vlakke ondergrond.

Draai alle acht (8) bouten waarmee de bakplaatbehuizing aan de ovenbehuizing is bevestigd één (1) slag los.

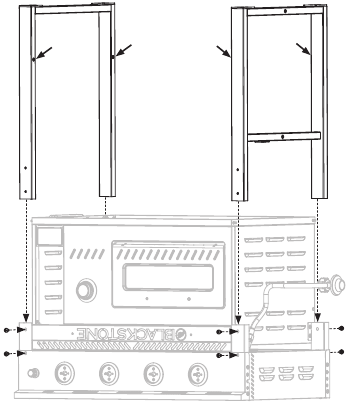

STAP 02
Schuif de poten in de sleuven op de bakplaatbehuizing en gebruik twee (2) M6x12 bouten [j.] op elk van de vier hoeken om ze aan de bakplaatbehuizing te bevestigen.
Zorg ervoor dat de gaten voor de ovenbevestiging naar het apparaat zijn gericht en dat de poot met de bovenste dwarsbalk zich aan de zijde met de regelaarslang bevindt.

STAP 03
Gebruik vier (4) M6x12 bouten [j.] om de poten aan de ovenbehuizing te bevestigen.
Draai de acht (8) eerder losgemaakte bouten op de bakplaatbehuizing vast.

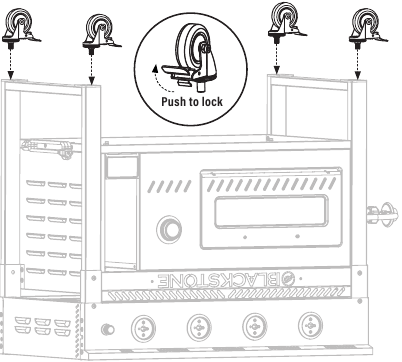

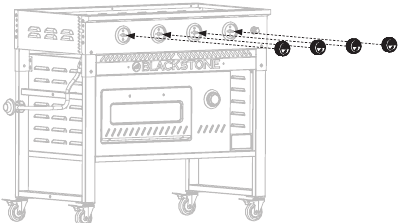

STAP 04
Schroef de vier (4) vergrendelbare zwenkwielen vast (zorg ervoor dat de wielen zijn vergrendeld voordat u ze bevestigt).

STAP 05
Plaats het bakplaatapparaat met behulp van een andere persoon op de wielen.

Installeer de vier (4) bedieningsknoppen door ze in de UIT-stand op hun plaats te drukken.

STAP 06

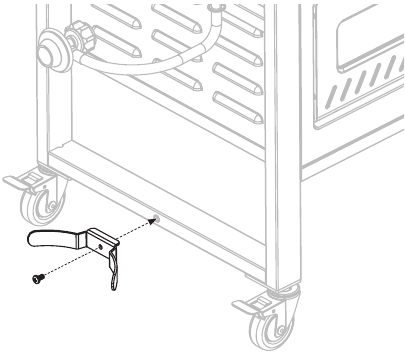

Gebruik één (1) M6x12 bout [j.] om de LPG-ondersteuning aan de onderkant van de linkerpoot te bevestigen.

STAP 07

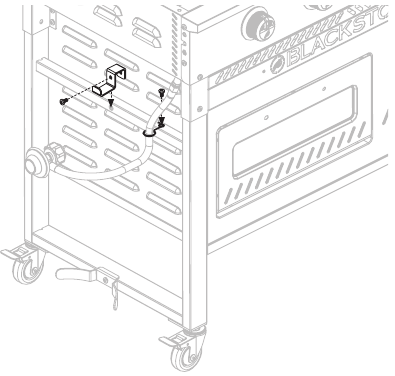

Gebruik één (1) M6x12 bout [j.] om de slanghouder te monteren. Gebruik één (1) M6x12 bout [j.] om de LPG-haak aan de linkerpoot te bevestigen.

STAP 08
Gebruik twee (2) M6x12 bouten [j.] om de beugel van het netsnoer aan de rechterkant van de ovenbehuizing te bevestigen.

STAP 09

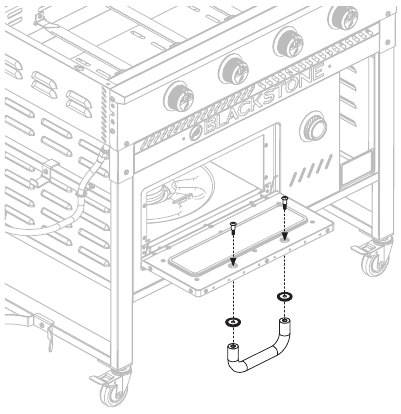

Gebruik twee (2) schouderbouten [f.] om twee (2) handgreepranden [h.] en de ovendeurgreep aan de ovendeur te bevestigen.

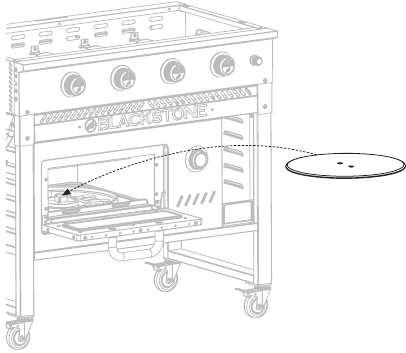

STAP 10
Plaats de lekbak in de oven.

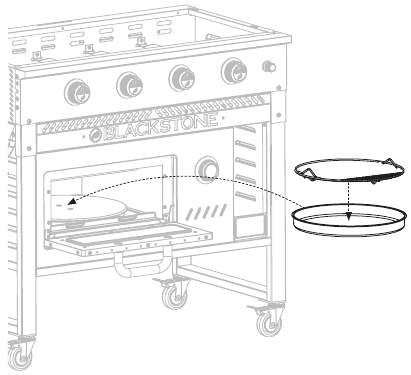

STAP 11

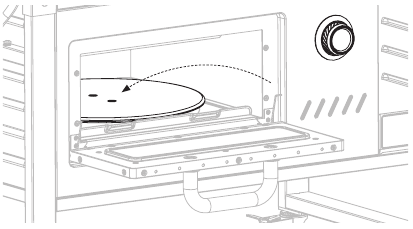

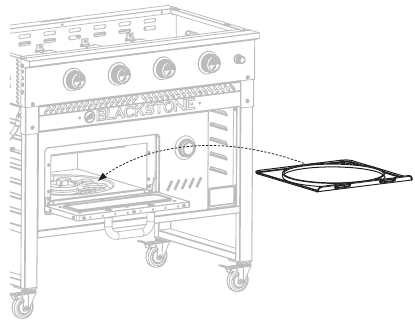

Plaats de draaitafel in de oven.

STAP 12

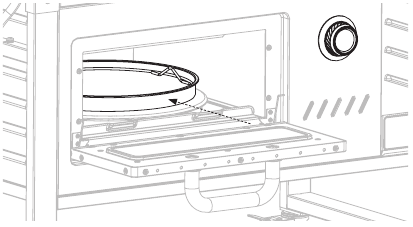

Wanneer u de airfryerfunctie gebruikt, plaatst u de onderzetter in de pan en zet u deze op de draaitafel.

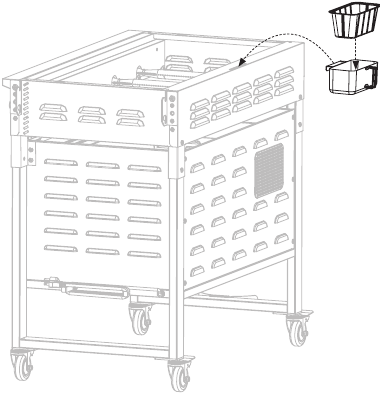

STAP 13

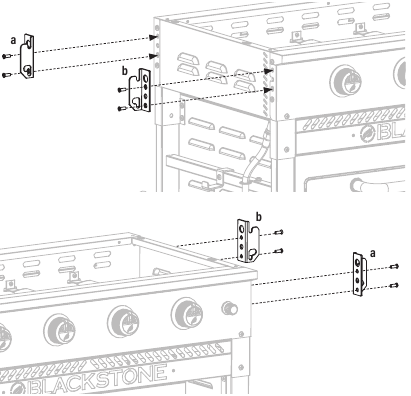

Gebruik acht (8) M6x15 bouten [k.] om één (1) zijplankbeugel (a) en één (1) zijplankbeugel (b) aan weerszijden van de bakplaatbehuizing te bevestigen.

STAP 14
Hang de vetopvangbeker in de gleuf aan de achterkant van de bakplaatbehuizing.

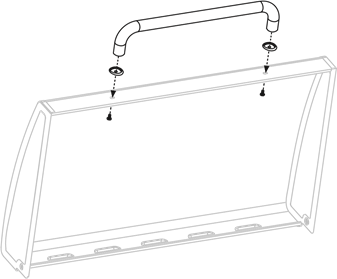

STAP 15

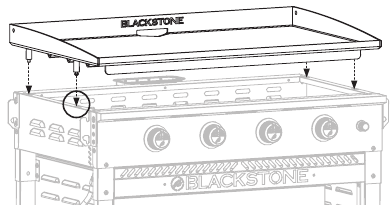

Plaats de bakplaat met behulp van een andere persoon op de bakplaatbehuizing door de vier (4) pinnen uit te lijnen met de gaten in de behuizing.

Zorg ervoor dat de voorste pinnen in de gaten zitten en duw vervolgens de bakplaat naar achteren.

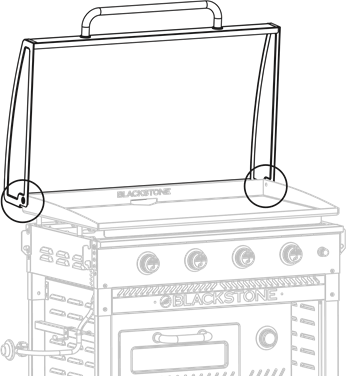

STAP 16
Gebruik twee (2) M6x12 bouten [j.] en twee (2) handgreepranden [h.] om de kapgreep aan de bakplaatkap te bevestigen.

STAP 17
Bevestig de kap aan de bakplaat:
Lijn de kap uit met de gaten op de bakplaat.

Plaats één (1) kapafstandhouder [c.] tussen de kap en de bakplaat, het kleine uiteinde in de kap en het grote uiteinde in de bakplaat.

Draai één (1) M6x20 bout [a.] in de kap, de kapafstandhouder, de bakplaat en één (1) M6 borgmoer [d.].

Herhaal dit aan de andere kant.

STAP 18
Bevestig vier (4) zijplankpennen [i.] en vier (4) zijplanksluitringen [b.] aan de rechter zijplank. Herhaal dit met de linker zijplank.

STAP 19
Draai twee (2) M6 opstapbouten [e.] in de bovenste gaten van de rechter zijplank. Herhaal dit met de linker zijplank.

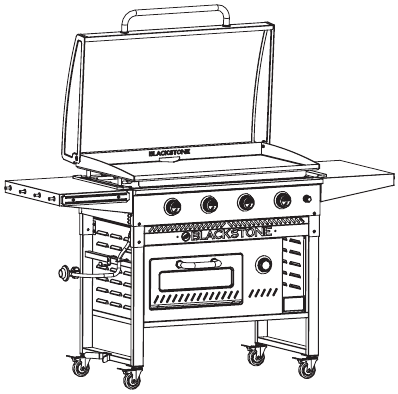

STAP 20
Haak de M6 opstapbouten van de linkerzijplank op de plankbeugels aan de linkerkant van de bakplaat.
Gebruik twee (2) M6 opstapbouten [e.] om de plank aan de zijplankbeugels te bevestigen.
Herhaal deze stap met de rechter zijplank.

STAP 21
Ga verder met UW BLACKSTONE GEBRUIKEN.

LET OP

Maximaal gewicht op de zijplank is 10 lbs (4,5 kg).
De zijplank kan heet worden tijdens gebruik van het apparaat.

Heet apparaat. De afdekking/het deksel/de kap (indien van toepassing) MOET open/verwijderd zijn wanneer het apparaat in gebruik is.

UW BLACKSTONE GEBRUIKEN

VOOR HET KOKEN

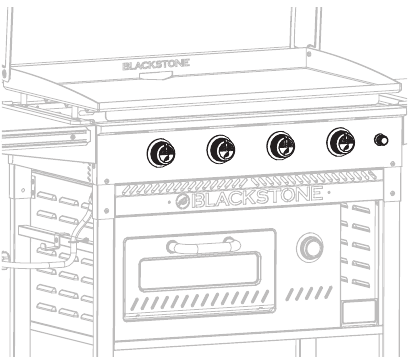

CONTROLEER BRANDERS

Voor aansluiting en gebruik dient u te controleren of er geen vuil in de kop van de gasfles, regelaar, slang, brander en branderpoorten zit of dat deze beschadigd zijn.
Spinnen en insecten kunnen nesten in de brander/venturibuis en deze verstoppen bij de opening.

Een verstopte brander kan leiden tot brand onder het apparaat.
De brander moet worden verwijderd en gereinigd wanneer er verstoppingen worden gevonden.

Zorg ervoor dat de brandstofnozzle-opening van de gasrail correct is geplaatst in de branderopening.

DE MINIMALE OMGEVINGSTEMPERATUUR IS 0°F (-18°C).

Ontvlambare items kunnen ontbranden als ze in de buurt van het apparaat worden geplaatst. Houd de omgeving van het apparaat vrij van brandbare materialen, spuitbussen, benzine en andere ontvlambare dampen en vloeistoffen.

Als het apparaat is uitgerust met een papieren handdoekhouder, moet de arm in de open stand staan terwijl het apparaat in gebruik is.

ALS ER VET OF ANDER HEET MATERIAAL OP DE KLEP, SLANG OF REGELAAR DRUPPELT:

STAP 01
Schakel de gastoevoer onmiddellijk uit.

STAP 02
Stel de oorzaak vast en corrigeer deze.

STAP 03
Reinig en inspecteer de klep, slang en regelaar.

STAP 04
Voer een lektest uit. (Raadpleeg de instructies voor de lektest).

UW BUITENRUIMTE INRICHTEN

DIT APPARAAT MAG ALLEEN BUITEN WORDEN GEBRUIKT.

Gebruik dit apparaat NIET in gebouwen, garages of andere afgesloten ruimtes
Installeer dit apparaat NIET in of op een boot
Installeer dit apparaat NIET in of op een recreatievoertuig

BESCHUTTE BUITENRUIMTES:
Alle openingen moeten permanent open zijn; schuifdeuren, garagedeuren, ramen of afgeschermde openingen worden niet beschouwd als permanente openingen
Een apparaat wordt beschouwd als buiten als het is geïnstalleerd met een beschutting die niet meer omvat dan:

Met muren aan drie zijden, maar zonder bovenbekleding.
Binnen een gedeeltelijke omheining die een bovenbekleding en niet meer dan twee zijwanden omvat. De zijwanden kunnen evenwijdig zijn, zoals in een doorgang, of in een rechte hoek ten opzichte van elkaar.
Binnen een gedeeltelijke omheining die een bovenbekleding en drie zijwanden omvat, zolang 30% of meer van de horizontale omtrek van de omheining permanent open is.

HANDHAAF DE JUISTE AFSTANDEN TOT BRANDBAAR MATERIAAL.

Gebruik dit apparaat NIET op of onder een balkon of terras van een appartement of condominium
Belemmer de stroom van verbrandings- en ventilatielucht NIET
Gebruik dit apparaat NIET dichter dan 36 inch (1 m) van de zijkanten en de achterkant van het apparaat tot brandbare constructies

A = 36 inch (1 m)
Gebruik dit apparaat NIET onder brandbare bovenconstructies

VEREISTEN VOOR LPG-FLESSEN

VOOR 20 LB (9 KG) CILINDERS

De te gebruiken LPG-toevoercilinder moet worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor lP-gasflessen, het Amerikaanse ministerie van Transport (DOT) of de norm voor cilinders, bollen en buizen voor het transport van gevaarlijke goederen, CAN/CSA-B339
Er mogen alleen LPG-flessen worden gebruikt die zijn gemarkeerd met "propaan"
Het LPG-cilindertoevoersysteem moet zijn ingericht voor dampafname
Houd nieuwe LPG-flessen altijd rechtop tijdens gebruik, transport of opslag.
Houd de ventilatieopening(en) van de cilinderbehuizing altijd vrij van vuil.

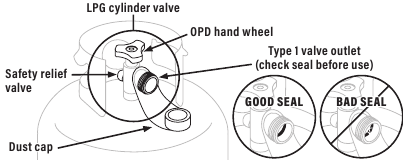

DE LPG-CILINDERKLEP MOET HET VOLGENDE HEBBEN:

Type 1-klepuitlaat (schroefdraad aan de buitenkant)
Veiligheidsontlastklep
UL-gecertificeerde overvulbeveiliging (OPD) Deze OPD-veiligheidsfunctie wordt geïdentificeerd door een uniek driehoekig handwiel
Stofkap

De afdichting op de type 1-klepuitlaat kan na verloop van tijd duidelijke en zichtbare schade of verslechtering vertonen, wat een lek kan veroorzaken, zelfs als de verbinding is vastgedraaid.

Er moet een visuele inspectie van de afdichting worden uitgevoerd telkens wanneer een LPG-cilinder wordt vervangen of bijgevuld.
Elke LPG-cilinder die tekenen van schade of verslechtering vertoont, zoals die zijn afgebeeld, inclusief zichtbare scheuren en putjes, moet ongebruikt worden geretourneerd aan de verkoper.

LPG-CILINDERS OPSLAAN

Bewaar GEEN reserve-LPG-cilinder onder, in de buurt van of in dit apparaat.
Vul een LPG-cilinder NIET meer dan 80% vol.

Als de bovenstaande informatie niet exact wordt opgevolgd, kan er brand ontstaan die de dood of ernstig letsel kan veroorzaken.

De LPG-cilinder moet worden uitgeschakeld wanneer het apparaat niet in gebruik is.
LPG-cilinders moeten buiten en buiten het bereik van kinderen worden opgeslagen.
Bewaar GEEN LPG-cilinder in een gebouw, garage of een andere afgesloten ruimte.

VULLEN & VERVANGEN

Gebruik alleen gerenommeerde vervangingsbedrijven die hun cilinders inspecteren, nauwkeurig vullen, testen en certificeren. De LPG-dealer moet de nieuwe cilinder ontluchten voordat deze wordt gevuld.
Het propaanvolume in de cilinder varieert per temperatuur.

Een berijpte regelaar duidt op een overvolle gasfles.
Sluit onmiddellijk de LPG-cilinderklep en neem contact op met de plaatselijke LPG-dealer voor hulp

Laat GEEN vloeibaar petroleumgas (LPG) vrij in de atmosfeer.
Neem contact op met een gecertificeerde LPG-dealer of de plaatselijke brandweer voor hulp om gas uit de LPG-cilinder te verwijderen.
Vervang de cilinder alleen voor een cilinder die is uitgerust met een OPD-veiligheidsfunctie.

Uw verkoper kan u helpen bij het vinden van een vervangende LPG-cilinder voor uw apparaat.

INSTRUCTIES VOOR DE LEKTEST

Voer een lektest uit op nieuwe en vervangen LPG-cilinders VOORDAT u ze op de bakplaat aansluit.
Niet roken tijdens de lektest.
Gebruik GEEN open vlam om te controleren op gaslekken.
Het apparaat moet buiten worden getest op lekken in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen zoals gasgestookte of elektrische apparaten.
Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

LEKTEST: LPG-CILINDER

STAP 01
Gebruik een schoon penseel om een milde zeep- en wateroplossing van 1090 op de verbindingsgebieden van de LPG-cilinder te borstelen (aangegeven door pijlen in figuur 01.)

Lekken worden aangegeven door groeiende bellen.

Als er tijdens de lektest groeiende bellen verschijnen, gebruik of verplaats de LPG-cilinder NIET. Neem onmiddellijk contact op met een LPG-leverancier of de brandweer.

AANSLUITINGEN & SLANGEN

Jaarlijkse controle en aanscherping van metalen fittingen wordt aanbevolen
Houd de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken
Controleer voor elk gebruik of de slangen zijn gesneden of versleten
Vervang een beschadigde slang voordat u het apparaat gebruikt

(Gebruik alleen door Blackstone goedgekeurde kleppen, slangen of regelaars. Het niet naleven hiervan maakt de garantie ongeldig.)

VEILIGHEID VAN DE REGELAAR

Gebruik dit apparaat, zoals gekocht, alleen met gas en de meegeleverde regelaar/klepcombinatie. Gebruik GEEN snelkoppelingsfittingen of andere toevoegingen
Draai de verbinding tussen uw LPG-cilinder en de regelaar NIET kruislings (forceer in een verkeerde hoek)
Als u de regelaar niet kunt aansluiten, gebruik de regelaar dan NIET. De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

SLUIT DE LPG-CILINDER AAN

GEBRUIK ALLEEN EEN CILINDER VAN 20 LB (9 KG)

STAP 01
Draai de bedieningsknoppen naar OFF (UIT).

Zorg ervoor dat de LPG-cilinder is uitgeschakeld door het OPD-handwiel met de klok mee helemaal te draaien.
Verwijder de veiligheidsdop van de type 1-klepuitlaat.

STAP 02
Houd de regelaar in een rechte lijn met de type 1-klepuitlaat om te voorkomen dat de verbinding kruislings wordt aangedraaid.
Centreer en steek de regelaarnipper in de type 1-klepuitlaat.
Draai de koppelmoer met de hand vast in een richting met de klok mee (gebruik GEEN gereedschap om aan te sluiten).

Als de verbinding niet kan worden voltooid, koppel dan de regelaar los en herhaal deze stap.

STAP 03
Zet de LPG-cilinder vast aan het apparaat door deze aan de LPG-haak te hangen, zodat deze tegen de LPG-steun nestelt.

De veiligheidsontlastklep moet van de gebruiker af zijn gericht terwijl het apparaat in gebruik is.

LEKTEST: KLEPPEN, SLANG & REGELAAR

STAP 01
Draai de bedieningsknoppen naar OFF (UIT).

STAP 02 Sluit de regelaar aan op de LPG-cilinder,

STAP 03 Open de LPG-tank volledig door het OPD-handwiel tegen de klok in te draaien.

Als u een ruisend geluid hoort, zet het gas dan onmiddellijk UIT. Er is een groot lek bij de verbinding.
Sluit onmiddellijk de LPG-cilinder door het OPD-handwiel met de klok mee te draaien en de verbindingen opnieuw vast te draaien. Als lekken niet kunnen worden gestopt.
PROBEER NIET TE REPAREREN.

STAP 04
Gebruik een schoon penseel om een milde zeep- en wateroplossing van 1090 op de verbindingsgebieden van kleppen en regelaar te borstelen.
(Aangegeven door pijlen in figuur 02.)

Lekken worden aangegeven door groeiende bellen
Sluit onmiddellijk de LPG-cilinder door het OPD-handwiel met de klok mee te draaien en de verbindingen opnieuw vast te draaien

Als lekken niet kunnen worden gestopt, probeer dan NIET te repareren.
De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

DE LPG-CILINDER LOSKOPPELEN

STAP 01
Zorg ervoor dat de bedieningsknoppen op OFF (UIT) staan.

Zorg ervoor dat de LPG-cilinder is uitgeschakeld door het OPD-handwiel met de klok mee helemaal te draaien.
Draai de koppelmoer met de hand tegen de klok in om de regelaar te verwijderen. (Gebruik GEEN gereedschap om los te koppelen).

STAP 02
Plaats de stofkap op de LPG-cilinderklepuitlaat wanneer de cilinder niet in gebruik is.
Installeer alleen het type stofkap op de cilinderklepuitlaat dat bij de cilinderklep is geleverd. andere soorten doppen of pluggen kunnen leiden tot propaanlekkage.

ONTSTEKINGSINSTRUCTIES

KLEPPEN CONTROLEREN

STAP 01
Draai de knop naar de OFF-stand.

STAP 02
Duw de knop in en laat hem los. De knop moet terugveren.
Als de knoppen NIET terugveren, vervang dan de klepsamenstelling voordat u het apparaat gebruikt.

STAP 03
Draai de knop naar LOW en draai hem terug naar OFF. De knop moet soepel draaien.

Als de brander niet ontsteekt met de gastoevoerklep open, blijft er gas uit de brander stromen en kan dit per ongeluk/onbedoeld ontsteken met risico op letsel.
Zorg ervoor dat de gastoevoer is UITGESCHAKELD bij de gastoevoerafsluiter voordat u de kleppen van het apparaat controleert.

ONTSTEKING OP BATTERIJEN

Zorg er voordat u begint voor dat alle knoppen op OFF staan.

STAP 01
Plaats één (1) AA-batterij (niet inbegrepen) onder de ontstekingsknop.
Schroef de knop op zijn plaats over de positieve pool.

STAP 02
Zet de gastoevoer AAN door het handwiel van de gasfles 1 tot 3 slagen tegen de klok in te draaien.

STAP 03

Houd de ontstekingsknop ingedrukt.
Duw en draai de bedieningsknop tegen de klok in naar HIGH.
(Laat de ontstekingsknop los wanneer de brander ontsteekt).
Pas de temperatuur aan naar het gewenste niveau.

CONTROLEER ALTIJD DE BRANDERVLAM VOOR GEBRUIK.

STAP 01
Steek de branders aan en draai de knoppen van HIGH naar LOW.

STAP 02
Kijk onder het kookoppervlak om de branders te bekijken. Wanneer de knop op HIGH staat, moeten de vlammen groter zijn dan wanneer de knop op LOW staat.

GEZOND VLAM PATROON

Flikkeringen van gele kleur.
Donkerblauwe kleur.
Levendig blauw.

GEEL OF ONREGELMATIG

Als er een plotselinge daling of probleem met een lage vlam is, raadpleeg dan het hoofdstuk Probleemoplossing.

ALS DE ONTSTEKING NIET BINNEN 5 SECONDEN PLAATSVINDT:

STAP 01
Draai de bedieningsknop van de brander naar OFF.

STAP 02
Wacht 5 minuten.

STAP 03
Herhaal de ontstekingsprocedure.
Als de brander niet ontsteekt, raadpleeg dan het hoofdstuk Probleemoplossing.

INSTRUCTIES VOOR HET INBRANDEN VAN DE BAKPLAAT

UW BAKPLAAT REINIGEN VOOR HET EERSTE GEBRUIK

LET OP
Zeep verpest een ingebrande bakplaat. Dit is de enige keer dat u zeep op het kookoppervlak van de bakplaat mag gebruiken.

STAP 01
Was het kookoppervlak van de bakplaat met heet water en zeep.

STAP 02
Spoel af en droog volledig.

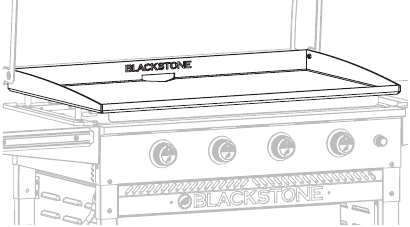

UW BAKPLAAT INBRANDEN

VIDEO-INSTRUCTIE
Hoe u een nieuwe BLACKSTONE Bakplaat inbrandt
youtube.com/watch?v=VspmdVnj2pI&t=3s

STAP 01
Veeg alle vuilresten van de bakplaat.

STAP 02
Zet uw bakplaat op hoge hitte totdat het oppervlak van uw bakplaat van kleur verandert. (~10 min)

STAP 03
Gebruik een tang om een papieren handdoek of katoenen doek vast te houden en verspreid 2-3 eetlepels van uw inbrandolie over het hele oppervlak van de bakplaat.

Denk eraan om een dunne en gelijkmatige laag olie te gebruiken bij het inbranden van uw bakplaat — hoe dunner de laag olie, hoe gemakkelijker het zal zijn om het UIT te branden.

STAP 04
Het oppervlak van de bakplaat is klaar voor een nieuwe laag olie wanneer het stopt met roken. Herhaal STAP 03 3-4 keer, of totdat het oppervlak van de bakplaat zwart is.

LET OP
Bewaar GEEN voorwerpen binnen 8 cm (3 inch) van de bakplaat tijdens gebruik.

WELKE OLIE KAN HET BESTE WORDEN GEBRUIKT?

BLACKSTONE Inbrand- en gietijzerconditioner.
Elke plantaardige kookolie.
Gesmolten dierlijk vet zonder additieven.

Gooi de lappen/doeken die zijn gebruikt om olie op uw bakplaat te verspreiden op de juiste manier weg om brand te voorkomen die kan ontstaan als gevolg van spontane verbranding.

Onder de juiste omstandigheden kan achtergebleven olie op lappen of doeken lang na verwijdering van een warmtebron oxideren. Het oxidatieproces zelf produceert warmte die, indien niet afgevoerd, zich kan ophopen en kan ervoor zorgen dat de lappen/doeken en het omliggende materiaal ontbranden.

PROBLEEMOPLOSSING BIJ HET INBRANDEN

ER IS EEN BRUINACHTIG RESIDU OP HET OPPERVLAK VAN DE BAKPLAAT:

MOGELIJKE OORZAKEN

OPLOSSING

Er is te veel olie gebruikt
U hebt de warmte te snel UITGESCHAKELD

STAP 01
Zet uw bakplaat op hoog en laat hem 10-15 minuten opwarmen.

STAP 02
Schraap zoveel mogelijk van de verdikte en gedeeltelijk gekookte olie weg.

STAP 03
Breng opnieuw een zeer dunne laag olie aan.

DE RANDEN VAN HET OPPERVLAK VAN DE BAKPLAAT ZIJN NIET ZWART:
Na meerdere keren koken met uw bakplaat, zal het inbranden egaliseren en verbeteren

ROEST VOORKOMEN

Gebruik uw bakplaat regelmatig. Elke keer dat u kookt, voegt u iets toe aan het inbranden, waardoor roest minder waarschijnlijk wordt.

LET OP
Als u in een vochtig of kustklimaat woont, moet u uw bakplaat mogelijk vaker inbranden tussen gebruik.

Als er roest op het oppervlak van de bakplaat verschijnt, wrijf het dan weg met staalwol, schuurpapier met lage korrel of de BLACKSTONE Puimsteen en brand het oppervlak opnieuw in

VIDEO-INSTRUCTIE
Uw BLACKSTONE Bakplaat herstellen
youtube.com/watch?v=thPe2IgnSiI

INSTRUCTIES VOOR HET ONTSTEKEN VAN DE OVEN

(zorg ervoor dat het snoer in een stopcontact is gestoken)

INSCHAKELEN/STAND-BY MODUS

STAP 01
Druk op de bedieningsknop om naar de STAND-BY Modus te gaan.
(Houd 3 seconden ingedrukt als de oven al aan staat.)

STAP 02
Draai de knop om PIZZA of AIR FRY te selecteren.

STAP 03
Druk op de knop om te bevestigen.

PIZZA

Bevestig PIZZA vanuit de STAND-BY Modus.
Draai de knop om FRESH of FROZEN te selecteren.
Druk op de knop om te bevestigen.
De standaardtemperatuur en -tijd worden weergegeven.

FRESH – 320°C, 5 MINUTEN
FROZEN – 200°C, 10 MINUTEN
Druk op de knop om te bevestigen.
PRE-HEAT wordt weergegeven totdat de ingestelde temperatuur of de ingestelde tijd is bereikt. Er klinkt drie (3) keer een zoemer en de timer wordt weergegeven.
Open de deur en plaats de pizza direct op de stalen draaischijf.
Er klinkt drie (3) keer een zoemer wanneer de taak is voltooid.

OM DE OVEN UIT TE SCHAKELEN

STAP 01
Houd de bedieningsknop 3 seconden ingedrukt om naar de STAND-BY MODUS te gaan.

STAP 02
Houd de bedieningsknop 3 seconden ingedrukt om naar de slaapmodus te gaan.

AIR FRYER:

Bevestig AIRFRY vanuit de STAND-BY Modus.
De standaardtemperatuur wordt weergegeven.
Draai en druk vervolgens op de knop om te bevestigen. Het temperatuurbereik is 80-230°C. Het temperatuurbereik is 80-230°C.
Druk op de knop om te bevestigen.
TIMER wordt weergegeven.
Draai en druk vervolgens op de knop om te bevestigen.
Snel draaien verhoogt met 15°C, langzaam draaien verhoogt met 3°C.
PRE-HEAT wordt weergegeven totdat de ingestelde temperatuur of de ingestelde tijd is bereikt. Er klinkt drie (3) keer een zoemer en de timer wordt weergegeven.
Open de deur en plaats het voedsel. (De pan kan op zichzelf worden gebruikt als bakplaat, enz. De onderzetter MOET worden gebruikt bij het frituren met hete lucht.)
Er klinkt drie (3) keer een zoemer wanneer de taak is voltooid.

PROBLEEMOPLOSSING OVEN

ErH Alarm Prompt OORZAAK	OPLOSSING
Alarm hoge temperatuur. De temperatuur is hoger dan 400°C.	Laat de oven afkoelen.
ErP Alarm Prompt OORZAAK	OPLOSSING
Sensoralarm. De temperatuursensor is kortgesloten, open circuit of beschadigd.	Neem contact op met de klantenondersteuning.

KOKEN OP JE BLACKSTONE

Dit apparaat is heet tijdens en na gebruik. Gebruik keukengerei met lange handgrepen en ovenwanten/ beschermende handschoenen bij het hanteren van mogelijk hete onderdelen, inclusief handgrepen dicht bij de behuizing van het apparaat, om te beschermen tegen brandwonden en spatten.

VIDEORECEPTEN
Vind recepten en kooktips op:

BlackstoneProducts.com/recipes

youtube.com/BlackstoneGriddles

@blackstoneproducts

JE BAKPLAAT REINIGEN

Reinig de bakplaat na elk gebruik, terwijl deze nog warm is.

Gebruik GEEN zeep op de bakplaat. Dit vernielt de seasoning van de bakplaat.

VIDEO-HANDLEIDING
Je Blackstone Bakplaat Reinigen
youtube.com/watch?v=-Iedu9z6NPY

STAP 01
Duw losse voedselresten met een spatel of rechte metalen schraper in de vetopvangbeker.

STAP 02
Veeg de bakplaat af met keukenpapier.

STAP 03
Breng een paar eetlepels water aan op het bakoppervlak en schraap vervolgens het water en de resten in de vetopvangbeker.
(Gebruik een beetje grof zout voor aangekoekte voedselresten).

STAP 04
Veeg opnieuw met keukenpapier en droog volledig af.

STAP 05
Breng een dunne laag bakolie aan om de seasoning te behouden en de bakplaat te beschermen.

JE VETOPVANGBAK LEEGMAKEN

De vetopvangbak moet na elk gebruik worden verwijderd en geleegd.

De vetopvangbeker is heet tijdens en na gebruik. Verwijder de vetopvangbeker NIET totdat de bakplaat volledig is afgekoeld.

ONDERHOUD EN VERZORGING

Vetophoping kan brand veroorzaken. Maak elk onderdeel van het apparaat dat heet wordt en vetophoping vertoont, na elk gebruik schoon.

Alle reiniging en onderhoud moeten worden uitgevoerd wanneer het apparaat is afgekoeld en alles is UITgeschakeld.

Gebruik GEEN schuurspons op plekken met afbeeldingen
Als er een borstel wordt gebruikt om een van de kookoppervlakken schoon te maken, zorg er dan voor dat er geen losse haren achterblijven op de kookoppervlakken voordat u gaat koken.

APPARAATBEHUIZING:
Wassen met warm zeepsop en direct droogvegen met een niet-schurende doek (laat schoonmaakmiddelen NIET gedurende langere tijd op poreuze oppervlakken liggen)

LET OP
Gebruik GEEN Citrisol, schurende reinigingsmiddelen of een geconcentreerd reinigingsmiddel op het apparaat. Dit kan leiden tot schade aan en defecten van onderdelen.

APPARAATOPSLAG

Verplaats het apparaat NIET wanneer het in gebruik is. Laat het apparaat afkoelen tot 45 °C (115 °F) voordat u het verplaatst of opbergt.

Opslag van een apparaat binnenshuis is alleen toegestaan als de gastoevoer is losgekoppeld en van het apparaat is verwijderd

HANDLEIDING VOOR DE PASVORM VAN DE HOES
Bedek uw apparaat altijd wanneer het buiten wordt opgeslagen
Ga naar BlackstoneProducts.com/support om een hoes te vinden die op uw apparaat past

DE BRANDERUNIT REINIGEN

Om de kans op "flash-back" te verkleinen, moet de onderstaande procedure minstens één keer per maand worden gevolgd wanneer spinnen het meest actief zijn of wanneer uw apparaat gedurende een bepaalde tijd niet is gebruikt.

VIDEO-INSTRUCTIE
Uw branderbuis schoonmaken
youtube.com/watch?v=xKQTCrFCzf8

STAP 01
Zorg ervoor dat de gastoevoer is UITgeschakeld bij de bedieningsknoppen en de gastoevoer Verwijder het bakplaatoppervlak.

STAP 02
Maak de brander voorzichtig los en verwijder deze.

STAP 03
Reinig de binnenkant van de brander:

Haal een flessenborstel (geen draadborstel) of een stijve draad die in een kleine haak is gebogen, meerdere keren door elke branderbuis.
Gebruik perslucht om door de branderbuis en uit de branderpoorten te blazen (draag een veiligheidsbril).

STAP 04
Borstel het gehele buitenoppervlak van de brander om vuil te verwijderen.

STAP 05
Reinig verstopte poorten met stijf draad, zoals een open paperclip.

STAP 06
Plaats de branders voorzichtig terug en bevestig ze opnieuw, met aandacht voor de locatie van de ontstekingsnaald.

Het brandstofmondstuk van de gasrail moet opnieuw worden ingeschakeld in de branderopening.

PROBLEEMOPLOSSING

PROBLEEMOPLOSSING ONTSTEKING

BRANDER WIL NIET ONTSTEKEN

Als de ontsteking niet binnen 5 seconden plaatsvindt:

STAP 01
Zet de bedieningsknop van de brander op OFF (UIT).

STAP 02
Wacht 5 minuten.

STAP 03
Herhaal de ontstekingsprocedure.

Als dit niet werkt, probeer dan uw apparaat met een lucifer te ontsteken om de oorzaak vast te stellen.

INSTRUCTIES VOOR HET ONTSTEKEN MET EEN LUCIFER

Controleer voordat u begint op gaslekken. open de kap (indien van toepassing).

STAP 01
Draai de bedieningsknop naar de OFF-stand (UIT).

STAP 02
Steek een lucifer (of lange aansteker) aan die niet korter is dan 28 cm.

STAP 03
Plaats de vlam naast de brander.

STAP 04
Druk op de bedieningsknop en draai eraan om de gastoevoer te starten. Zorg ervoor dat de brander ontsteekt en blijft branden.

ALS U UW APPARAAT MET EEN LUCIFER KUNT ONTSTEKEN

MOGELIJKE OORZAKEN	OPLOSSING
Ontstekingsdraad verkeerd uitgelijnd.	Zorg ervoor dat de ontstekingsnaald 3-7 mm (1/8-1/4 inch) van de brander is gepositioneerd en is uitgelijnd met de brandergaten.
Schade aan het ontstekingssysteem.	Neem contact op met de klantenservice voor vervangende onderdelen.
Lege / onjuist geplaatste batterij.	Vervang door een nieuwe batterij.

ALS U UW APPARAAT NIET MET EEN LUCIFER KUNT ONTSTEKEN

MOGELIJKE OORZAKEN	OPLOSSING
Branderbuizen krijgen geen brandstof.	Reinig de branderunit om de verstopping te verwijderen.

PROBLEEMOPLOSSING GASSTROOM

APPARAAT BEREIKT GEEN HOGE TEMPERATUUR OF WORDT ONGELIJKMATIG VERWARMD

Brander vlammen zijn geel of onregelmatig.
Brander vlammen beginnen sterk en zakken dan onmiddellijk naar laag, zelfs als de brander op de hoge stand staat.
De vlamhoogte daalt wanneer een tweede brander wordt ontstoken.
Vlammen lopen NIET over de volledige lengte van de brander, of lopen slechts aan één kant van de brander.
Brander vlammen zijn inconsistent.

MOGELIJKE OORZAKEN	OPLOSSING
Verstoppingen in de brander, gasmondstukken of brandstofrail.	Reinig de brander, sproeiers en gasslang.
De gasfles is leeg of bijna leeg.	Vul de gasfles bij of vervang deze.
De stroombegrenzende inrichting van de regelaar is geactiveerd.	Reset het veiligheidssysteem: STAP 01 Schakel het apparaat uit, sluit de gasfleskraan en koppel de regelaar los van de gasfles. STAP 02 Wacht vijf minuten om de druk te laten afnemen en sluit de regelaar vervolgens weer aan op de gasfles en draai het handwiel van de gasfles langzaam één tot drie slagen open. STAP 03 Ontsteek uw apparaat.
Regelaar zit vast in de veiligheidspositie.	Neem contact op met de klantenservice voor vervangende onderdelen.

Er komt een vlam uit de luchtpoort

MOGELIJKE OORZAKEN	OPLOSSING
Er blokkeert iets de venturi in de brander.	Reinig de branderunit om de verstopping te verwijderen.

KLANTENONDERSTEUNING

CONTACT MET ONS OPNEMEN

Bezoek ons online op BlackstoneProducts.com/support voor hulp bij het gebruik van het apparaat, vervangende onderdelen of uw garantie.

KLANTENSERVICE UREN:
Maandag t/m vrijdag
7:00 uur - 17:00 uur (Mountain Time Zone)

LOCATIE SERIENUMMER

Om uw garantie in te schakelen, moet u het serienummer van uw apparaat opgeven.

Het serienummer is te vinden op het fabricagelabel van uw apparaat.
(Het fabricagelabel is een grote zilveren sticker op de behuizing van uw apparaat.).

GRATIS E-KOOKBOEK BIJ REGISTRATIE

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BLACKSTONE 2295 - 36" GRIDDLE PIZZA OVEN Handleiding
