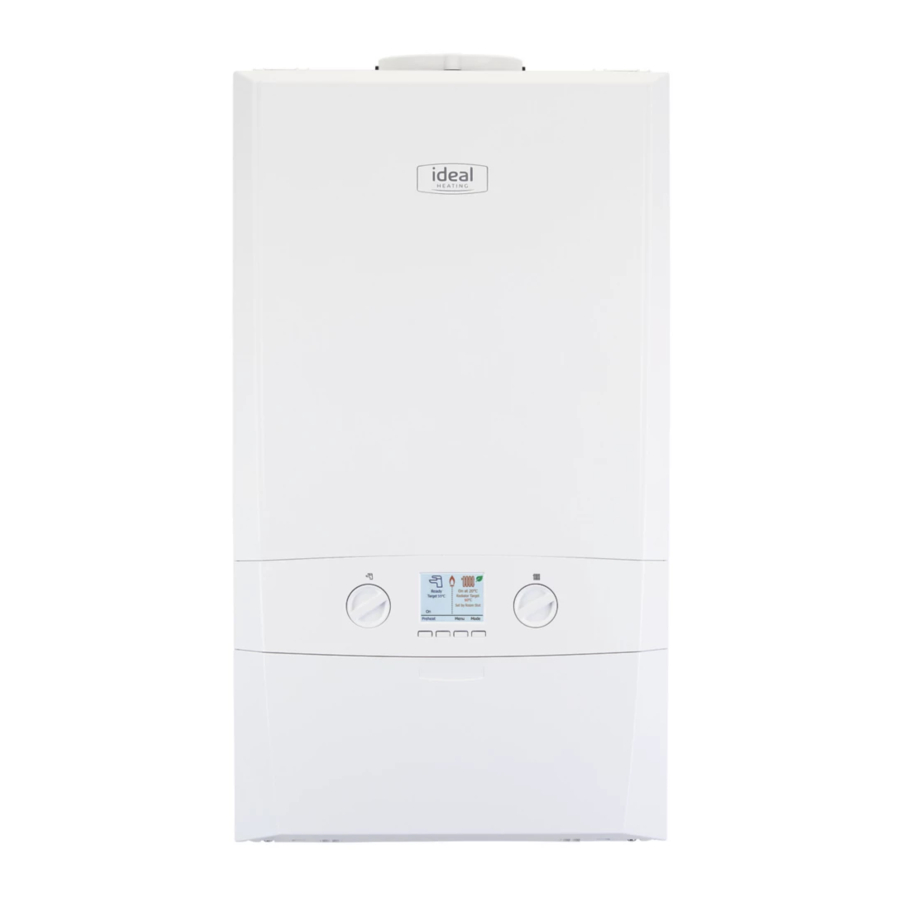

IDEAL Logic MAX Combi2 C24, C30, C3 - Handleiding ketel

INLEIDING

De Logic MAX Combi² is een combiketel die zowel centrale verwarming als direct warm water levert. Voorzien van volledige automatische ontsteking en ventilatorondersteunde verbranding.

Vanwege het hoge rendement van de ketel wordt er condensaat geproduceerd uit de rookgassen, dat via een plastic afvoerpijp aan de onderkant van de ketel naar een geschikt afvoerpunt wordt afgevoerd. Er zal ook een condensaatwolk zichtbaar zijn bij de rookgasafvoer.

WERKING VAN DE KETEL

Legenda

1. Knop temperatuur warm water
2. Knop temperatuur centrale verwarming
3. Sneltoetsen
4. Statusdisplay ketel
5. Indicator brander aan
6. Modeknop

DE KETEL STARTEN

Start de ketel als volgt:

1. Zorg ervoor dat alle warmwaterkranen dicht zijn.
2. Schakel de elektriciteit naar de ketel in en controleer of alle externe regelaars, bijv. programmeur en ruimtethermostaat, zijn ingeschakeld.
3. Druk op de Mode Button (Modeknop) totdat Ready (Gereed) of On (Aan) wordt weergegeven onder zowel het kraan- als het radiatorsymbool.
4. Draai de knop voor de temperatuur van het warme water (A) met de klok mee totdat een doeltemperatuur van 65 °C wordt weergegeven. Draai de temperatuurknop voor de centrale verwarming (B) met de klok mee totdat een doeltemperatuur van 80 °C wordt weergegeven.

De ketel start de ontstekingssequentie en levert warmte aan de centrale verwarming, indien nodig.

Let op: In normale werking geeft het statusdisplay van de ketel (D) berichten weer.

Vorstbeveiliging ketel - ketel zal aanslaan als de temperatuur lager is dan 5 °C.

Tijdens normale werking blijft het brandersymbool (E) branden wanneer de brander brandt.

Als de ketel na vijf pogingen niet ontsteekt, worden de volgende foutmeldingen weergegeven:

Om de ketel opnieuw te starten, drukt u op 'Restart' (Opnieuw starten). De ketel herhaalt de ontstekingssequentie. Als de ketel nog steeds niet ontsteekt, raadpleeg dan een erkend gasinstallateur.

WERKINGSMODI

Winteromstandigheden - (Centrale verwarming en warm water vereist)

Druk op de Mode Button (Modeknop) totdat Ready (Gereed) of On (Aan) wordt weergegeven onder zowel het kraan- als het radiatorsymbool [ ]. De ketel zal branden en warmte leveren aan de radiatoren.

De warmwater-voorverwarming werkt als de voorverwarmingsknop is ingesteld op 'Preheat On' (Voorverwarming aan).

Zomeromstandigheden - (Alleen warm water vereist)

Druk op de Mode Button (Modeknop) totdat Ready (Gereed) of On (Aan) wordt weergegeven onder het kraansymbool [ ] en Off (Uit) wordt weergegeven onder het radiatorsymbool [ ].

OF

Zet de centrale verwarming via de externe bediening op OFF (UIT).

De warmwater-voorverwarming werkt als de voorverwarmingsknop is ingesteld op 'Hot Water On' (Warm water aan).

Ketel uit
Zet de modeknop (C) op 'BOILER OFF' (KETEL UIT). De stroomtoevoer naar de ketel moet aan blijven staan om vorstbeveiliging mogelijk te maken (zie Vorstbeveiliging).

VOORVERWARMING - WARM WATER

De warmwaterwarmtewisselaar in de ketel kan worden voorverwarmd om een snellere levering van warm water bij de kraan te garanderen.

De ketel is in de fabriek ingesteld met de voorverwarming uitgeschakeld om een standaard warmwaterlevering te geven en het gasverbruik te verminderen.

Indien gewenst kan de voorverwarming worden ingeschakeld voor een snellere warmwaterlevering. Deze kan worden ingesteld op 'On' (Aan) of 'Timed' (Getimed). Als de voorverwarming is ingeschakeld, werkt de ketel periodiek om de warmwaterwarmtewisselaar te allen tijde in een voorverwarmde toestand te houden.

Als 'Timed' (Getimed) is geselecteerd, is de intelligente voorverwarmingsfunctie actief die gedurende 7 dagen het gebruikspatroon voor warm water leert. Vervolgens stookt het de ketel om de temperatuur van de warmwaterwarmte in de ketel te handhaven, zoals vereist om aan de voorspelde warmwaterafname te voldoen. Dit verbetert de reactiesnelheid voor warm water en minimaliseert tegelijkertijd het gasverbruik.

REGELING VAN DE WATERTEMPERATUUR

Warm water
De warmwatertemperatuur is door de ketelregeling begrensd tot een maximumtemperatuur van 65 ^ºC, instelbaar via de warmwater-temperatuurknop (A). Bij lage warmwaterafnamesnelheden kan de maximumtemperatuur hoger zijn dan 65 °C.

Geschatte temperaturen voor warm water:

Vanwege systeemvariaties en seizoensgebonden temperatuurschommelingen zullen de warmwaterdebieten/temperatuurstijgingen variëren, waardoor aanpassing bij de kraan nodig is: hoe lager het debiet, hoe hoger de temperatuur, en vice versa.

CENTRALE VERWARMING

De ketel regelt de radiatortemperatuur van de centrale verwarming tot maximaal 80 ^oC, instelbaar via de temperatuurknop voor de centrale verwarming (B).

Geschatte temperaturen voor centrale verwarming:

Voor de economische instelling [ ] zie Efficiënte werking van het verwarmingssysteem.

EFFICIËNTE WERKING VAN HET VERWARMINGSSYSTEEM

De ketel is een hoogrendement, condenserend apparaat dat automatisch zijn vermogen aanpast aan de warmtevraag. Daarom wordt het gasverbruik verminderd naarmate de warmtevraag wordt verminderd.

De ketel condenseert water uit de rookgassen wanneer hij het meest efficiënt werkt. Om uw ketel efficiënt te laten werken (minder gas verbruiken), draait u de knop voor de centrale verwarming (B) totdat het bladsymbool wordt weergegeven [ ]. In winterse perioden kan het nodig zijn om de knop met de klok mee naar een hogere temperatuur te draaien, bijv. 80, om aan uw verwarmingsbehoeften te voldoen. Dit is afhankelijk van het huis en de gebruikte radiatoren.

Het verlagen van de ruimtethermostaatinstelling met 1 °C kan het gasverbruik tot 10% verminderen.

WEERSAFHANKELIJKE REGELING

Wanneer de optie Weersafhankelijke regeling op het systeem is aangesloten, wordt de temperatuurknop voor de centrale verwarming (B) een methode om de kamertemperatuur te regelen. Draai de knop met de klok mee om de kamertemperatuur te verhogen en tegen de klok in om de kamertemperatuur te verlagen. Zodra de gewenste instelling is bereikt, laat u de knop in deze positie staan en het systeem bereikt automatisch de gewenste kamertemperatuur voor alle weersomstandigheden buiten.

VORSTBEVEILIGING KETEL

De ketel is voorzien van vorstbeveiliging die in alle modi werkt, mits de stroomtoevoer naar de ketel altijd is ingeschakeld. Als het water in de ketel onder 5 °C komt, wordt de vorstbeveiliging geactiveerd en laat de ketel draaien om bevriezing te voorkomen. Het proces garandeert niet dat alle andere delen van het systeem worden beschermd.

Als een systeemvorstthermostaat is geïnstalleerd, moet de ketel in de wintermodus worden gezet, [ ], om de systeemvorstbeveiliging te laten werken.

Als er geen systeemvorstbeveiliging aanwezig is en er vorst wordt verwacht tijdens een korte afwezigheid van huis, wordt aanbevolen om de verwarmingsregelaars van het systeem of de ingebouwde programmeur (indien aanwezig) ingeschakeld te laten en op een lagere temperatuurinstelling te laten werken. Voor langere perioden moet het hele systeem worden afgetapt.

KETEL HERSTARTEN

Om de ketel opnieuw te starten, drukt u op de "Restart" button (knop Opnieuw starten) wanneer u in de weergegeven foutmeldingen wordt gevraagd. De ketel herhaalt zijn ontstekingssequentie. Als de ketel nog steeds niet start, raadpleeg dan een Gas Safe Registered Engineer (erkende gasinstallateur).

STROOM UITSCHAKELEN

Om alle stroom naar de ketel uit te schakelen, moet de hoofdstroomschakelaar worden uitgeschakeld.

SYSTEEMWATERDRUK

De systeemdrukmeter, die kan worden bekeken door de neerklapbare deur te laten zakken, geeft de druk van het centrale verwarmingssysteem aan. Als de druk na verloop van tijd onder de oorspronkelijke installatiedruk van 1-2 bar daalt en blijft dalen, kan dit duiden op een waterlek.

Breng in dit geval het systeem opnieuw op druk, zoals hieronder wordt weergegeven. Als dit niet lukt of als de druk blijft dalen, moet een Gas Safe Registered Engineer worden gecontacteerd.

DE KETEL WERKT NIET ALS DE DRUK ONDER DEZE OMSTANDIGHEDEN IS GEDAALD TOT MINDER DAN 0,3 BAR.

Om het systeem bij te vullen:-

1. Zorg ervoor dat beide & hendels (blauw & groen) in gesloten positie staan (zoals hieronder weergegeven)
2. Verwijder de plug en dop en bewaar deze.
3. Sluit de vulslang aan op de Domestic Hot Water (DHW) inlaat en draai deze vast. Zorg er ook voor dat het andere uiteinde van de vulslang handvast zit.
4. Draai de Domestic Hot Water (DHW) Inlaat blauwe hendel naar de horizontale positie.
5. Zorg ervoor dat er geen lekken te zien zijn en draai de vulslang hendel (groen) geleidelijk naar de horizontale positie.
6. Wacht tot de drukmeter 1 tot 1,5 bar bereikt.
7. Zodra de druk is bereikt, draait u de kleppen & terug naar de gesloten positie.
8. Koppel de vulslang los en plaats de dop en plug terug. Er kan op dit punt wat water lekken.

SCAN voor video

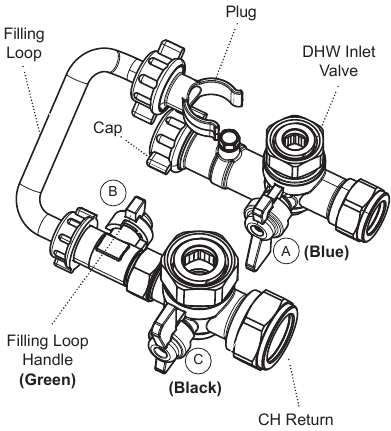

Vulposities weergegeven

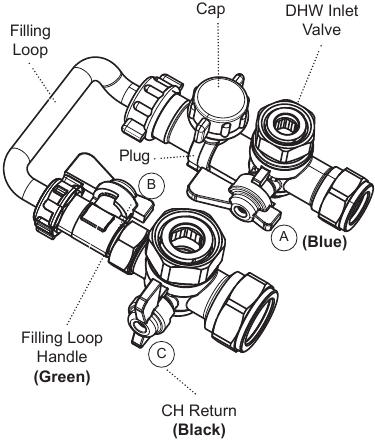

Bijvulposities weergegeven

PUNTEN VOOR DE KETELGEBRUIKER

In overeenstemming met ons huidige garantiebeleid vragen wij u de volgende handleiding door te nemen om eventuele problemen buiten de ketel te identificeren voordat u een bezoek van een servicemonteur aanvraagt. Mocht blijken dat het probleem niet aan het apparaat ligt, behouden wij ons het recht voor om kosten in rekening te brengen voor het bezoek, of voor elk vooraf afgesproken bezoek waarbij de monteur geen toegang krijgt.

NEEM BIJ VRAGEN CONTACT OP MET DE IDEAL CONSUMENTEN HELPLINE : 01482 498660
PROCEDURE VOOR HET HERSTARTEN VAN DE KETEL - Om de ketel opnieuw te starten, drukt u op de herstartknop

BEVROREN CONDENSAATAFTAPPUNT

Dit apparaat is uitgerust met een sifonisch condenswaterafvoersysteem dat het risico op bevriezing van het apparaatcondensaat vermindert. Mocht de condenswaterafvoerleiding van dit apparaat echter bevriezen, volg dan deze instructies:

1. Als u zich niet bekwaam voelt om de onderstaande ontdooi-instructies uit te voeren, neem dan contact op met uw plaatselijke Gas Safe Registered installateur voor hulp.
2. Als u zich wel bekwaam voelt om de volgende instructies uit te voeren, doe dit dan voorzichtig bij het hanteren van hete gebruiksvoorwerpen. Probeer GEEN leidingen boven de grond te ontdooien.

Als dit apparaat een verstopping in de condenswaterafvoerleiding ontwikkelt, zal het condenswater zich ophopen tot een punt waarop het een gorgelend geluid maakt voordat het wordt vergrendeld met de melding "Ignition Lockout" (Ontstekingsvergrendeling) op het display. Als het apparaat opnieuw wordt gestart, maakt het een gorgelend geluid voordat het wordt vergrendeld met de melding "Ignition Lockout" (Ontstekingsvergrendeling) op het display.

Om een bevroren condenswaterafvoerleiding te ontstoppen;

1. Volg het verloop van de plastic leiding vanaf het punt waar deze het apparaat verlaat, via de route naar het eindpunt. Lokaliseer de bevroren verstopping. Het is waarschijnlijk dat de leiding bevroren is op het meest blootgestelde punt buiten het gebouw of waar er een obstakel is voor de doorstroming. Dit kan zijn aan het open uiteinde van de leiding, bij een bocht of elleboog, of waar er een dip in de leiding zit waarin condensaat zich kan verzamelen. De locatie van de verstopping moet zo nauwkeurig mogelijk worden vastgesteld voordat verdere actie wordt ondernomen.
2. Breng een warmwaterkruik, een opwarmbaar warmtepak of een warme, vochtige doek aan op het bevroren gebied. Er moeten mogelijk meerdere toepassingen worden gedaan voordat het volledig ontdooid is. Er kan ook warm water op de leiding worden gegoten met een gieter of iets dergelijks. Gebruik GEEN kokend water.
3. Wees voorzichtig bij het gebruik van warm water, omdat dit kan bevriezen en andere plaatselijke gevaren kan veroorzaken.
4. Zodra de verstopping is verwijderd en het condensaat vrij kan stromen, start u het apparaat opnieuw. (Zie "De ketel starten")
5. Als het apparaat niet ontsteekt, neem dan contact op met uw Gas Safe Registered engineer.

Preventieve oplossingen
Stel bij koud weer de temperatuurknop (B) van de centrale verwarming in op "MAX" (Vergeet niet om na de koude periode terug te keren naar de oorspronkelijke instelling).

Zet de verwarming continu aan en draai de kamerthermostaat 's nachts of wanneer er niemand aanwezig is terug naar 15 ºC. (Na de koude periode terugkeren naar normaal).

SCAN voor video

ALGEMENE INFORMATIE

KETELPOMP

De ketelpomp werkt eenmaal per 24 uur kort als zelftest, ongeacht de systeemvraag.

MINIMALE VRIJE RUIMTE

Er moet een vrije ruimte van 165 mm boven, 100 mm onder, 2,5 mm aan de zijkanten en 450 mm aan de voorkant van de ketelbehuizing worden aangehouden voor onderhoud.

ONDERSTE VRIJE RUIMTE

De onderste vrije ruimte na installatie kan worden teruggebracht tot 5 mm.

Dit moet worden verkregen met een gemakkelijk verwijderbaar paneel, zodat de systeemdrukmeter zichtbaar is en de vereiste 100 mm vrije ruimte voor onderhoud wordt geboden.

SERVICEAANVRAAGFUNCTIE

Wanneer de ketel langer dan 1 jaar is geïnstalleerd, verschijnt het volgende bericht op het scherm:

Druk op "Restart" (Opnieuw starten) om dit bericht te wissen.

GASLEKKAGE

Als een gaslek of storing wordt vermoed, neem dan onmiddellijk contact op met de National Gas Emergency Service.
Telefoon 0800 111 999.

Zorg ervoor dat:

• Alle open vuur wordt gedoofd.
• Bedien geen elektrische schakelaars.
• Open alle ramen en deuren.

REINIGING

Voor normale reiniging gewoon afstoffen met een droge doek. Om hardnekkige vlekken te verwijderen, veegt u af met een vochtige doek en eindigt u met een droge doek. Gebruik GEEN schurende reinigingsmiddelen.

ONDERHOUD

De frequentie van het onderhoud is afhankelijk van de installatieconditie en het gebruik, maar moet ten minste jaarlijks worden uitgevoerd door een Gas Safe Registered Engineer.

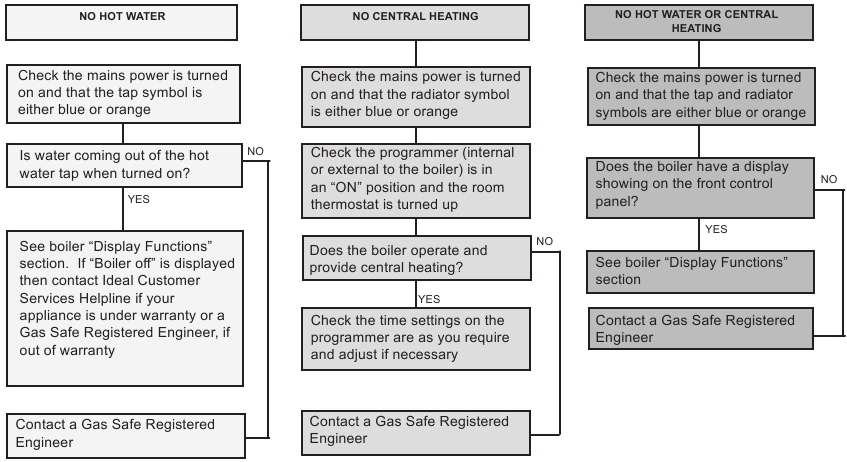

PROBLEEMOPLOSSING

DISPLAYFUNCTIES - NORMALE WERKING

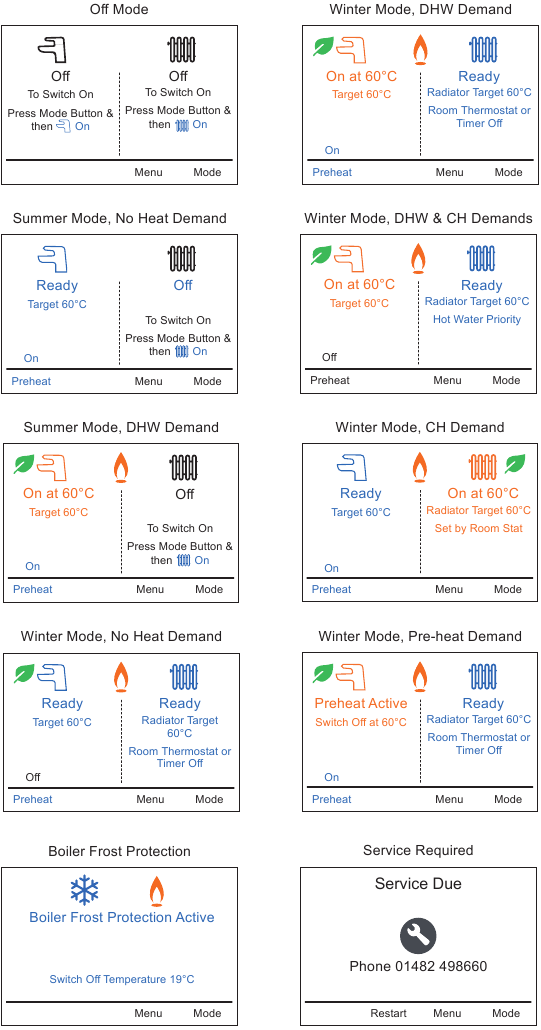

Schermen voor normale werking

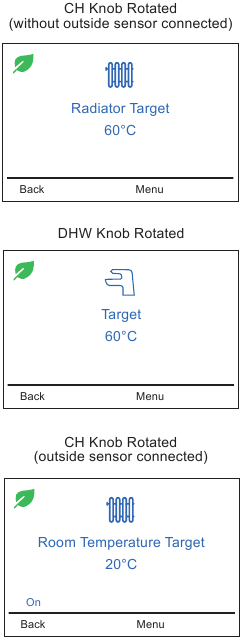

Hoe de keteltemperatuur aan te passen

Het display scrolt door maximaal 3 berichten onder alle bedrijfsomstandigheden, zoals hierboven weergegeven

Opmerking. De onderstaande temperaturen zijn alleen ter illustratie. De gemeten temperaturen worden op de ketel weergegeven.

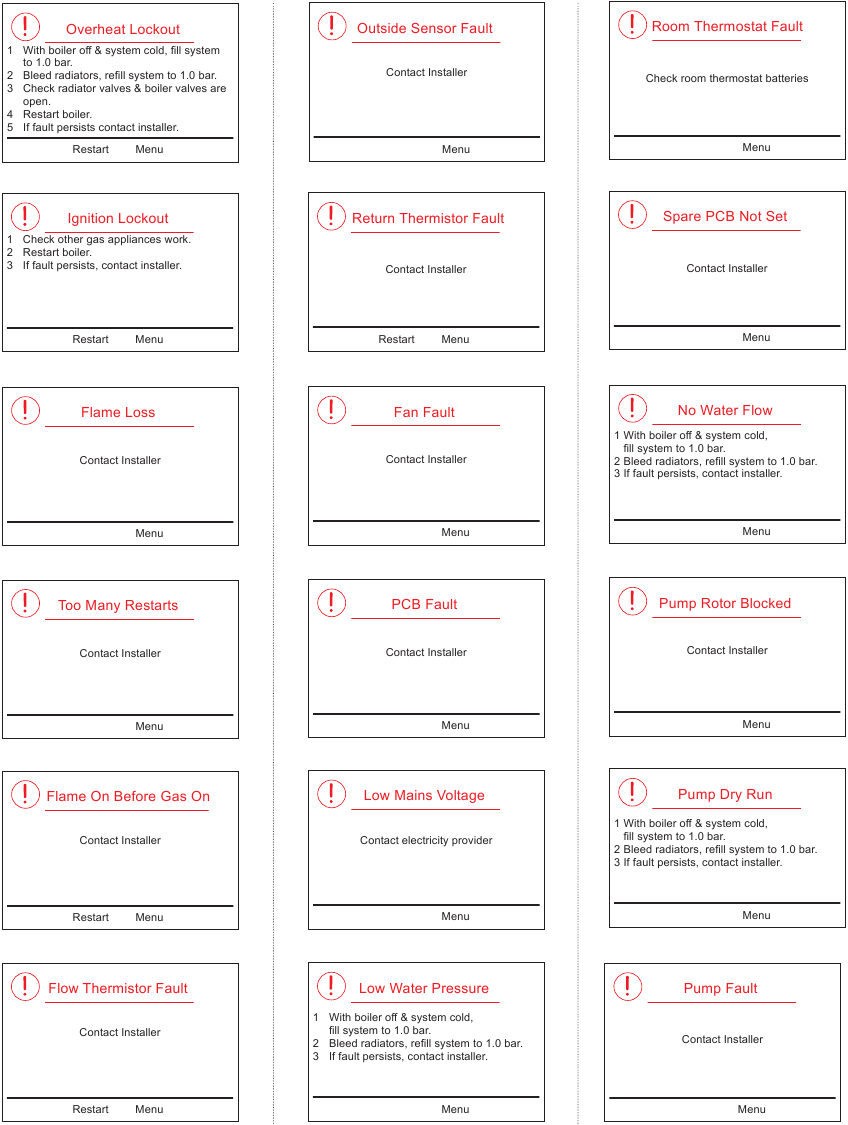

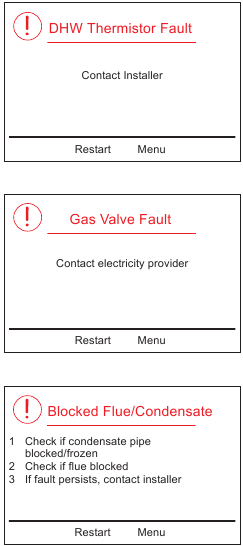

DISPLAYFUNCTIES - STORINGSMELDINGEN

Technische training
Onze Expert Academy biedt een reeks trainingsmogelijkheden die zijn ontworpen en gegeven door onze experts in verwarming. Ga voor meer informatie naar:
expert-academy.co.uk

VEILIGHEID

Huidige Gas Safety (Installation & Use) Regulations of geldende regels.
Het is wettelijk verplicht dat deze apparaatinstallatie en alle werkzaamheden aan het apparaat worden uitgevoerd door een Gas Safe Registered-ingenieur in overeenstemming met de bovenstaande voorschriften.

Het is essentieel dat de instructies in dit boekje strikt worden opgevolgd voor een veilige en economische werking van de boiler.

Elektriciteitsvoorziening

Dit apparaat moet geaard zijn.
Voeding: 230 V ~ 50 Hz. De zekering moet 3 A zijn.

Belangrijke opmerkingen

• Dit apparaat mag niet worden gebruikt zonder dat de behuizing correct is aangebracht en een adequate afdichting vormt.
• Als de boiler in een compartiment is geïnstalleerd, mag het compartiment NIET voor opslagdoeleinden worden gebruikt.
• Als bekend is of wordt vermoed dat er een storing is aan de boiler, mag deze NIET WORDEN GEBRUIKT totdat de storing is verholpen door een Gas Safe Registered-ingenieur.
• Onder GEEN enkele omstandigheid mogen afgedichte componenten op dit apparaat onjuist worden gebruikt of mee worden geknoeid.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder. Ook door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

KOOLMONOXIDEMELDERS

Koolmonoxidemelders worden in de buurt van de boiler geïnstalleerd om een gaslek te detecteren. Als een lek wordt gedetecteerd, maakt het alarm een zeer hard geluid. Als u vermoedt dat er een storing is met het alarm, moet u eerst de batterijen vervangen.

Als u de batterijen vervangt en de storing niet verdwijnt, moet u contact opnemen met uw verhuurder of het apparaat vervangen door een ander apparaat dat voldoet aan BS EN 50291-1:2010.

idealheating.com
