INLEIDING

De Logic Max System² is een systeemketel met een volledig automatische vonkontsteking en ventilatorondersteunde verbranding. Het is ontworpen om centrale verwarming en warm water te leveren wanneer een afzonderlijke warmwaterboiler is geïnstalleerd.

Door de hoge efficiëntie van de ketel ontstaat er condensaat uit de rookgassen dat via een plastic afvoerpijp aan de onderkant van de ketel naar een geschikt afvoerpunt wordt afgevoerd.
Er zal ook een condensaat 'pluim' zichtbaar zijn bij de rookgasafvoer.

WERKING VAN DE KETEL

Legenda

1. Sneltoetsen
2. Temperatuurknop centrale verwarming
3. Statusdisplay ketel
4. Indicator brander aan

DE KETEL STARTEN

Start de ketel als volgt:

1. Schakel de elektriciteit naar de ketel in en controleer of alle externe regelaars, b.v. programmeur, ruimtethermostaat en boilertemperatuurregelaar, aan staan.
2. Als er een ketelsymbool op het scherm wordt weergegeven, druk dan op Mode (modus) totdat Ready (gereed) of On (aan) wordt weergegeven onder het ketelsymbool. Als er een kraan- en radiatorsymbool worden weergegeven, druk dan op Mode (modus) totdat Ready (gereed) of On (aan) wordt weergegeven onder het radiatorsymbool.
3. Als er een ketelsymbool op het scherm wordt weergegeven, draai dan aan de temperatuurregelknop totdat 80 °C wordt weergegeven. Als er een kraan- en radiatorsymbool worden weergegeven, draai dan aan de temperatuurregelknop totdat 30 °C wordt weergegeven.

Als de ketel eenmaal brandt, kijk dan waar de temperatuurregelknop moet worden ingesteld.

Opmerking. In normaal bedrijf geeft het statusdisplay (D) van de ketel berichten weer.

Vorstbeveiliging ketel - ketel zal ontsteken als de temperatuur lager is dan 5 °C.

Tijdens normaal bedrijf blijft het branderaan-symbool (C) branden wanneer de brander brandt.
Als de ketel na vijf pogingen niet ontsteekt, worden de volgende foutmeldingen weergegeven:

Druk op Restart (herstarten) om de ketel opnieuw te starten. De ketel herhaalt de ontstekingssequentie. Raadpleeg een erkende gasinstallateur als de ketel nog steeds niet ontsteekt.

WERKINGSMODI

Winterse omstandigheden - (centrale verwarming en warm tapwater vereist)

Als er een ketelsymbool op het display wordt weergegeven, druk dan op Mode (modus) totdat Ready (gereed) of On (aan) wordt weergegeven onder het ketelsymbool. Als er een kraan- en radiatorsymbool worden weergegeven, druk dan op Mode (modus) totdat Ready (gereed) of On (aan) wordt weergegeven onder het radiator- en kraansymbool. [ ].

De ketel zal branden en warmte leveren aan de radiatoren.

Zomerse omstandigheden - (alleen warm tapwater vereist)
Als er een ketelsymbool op het display wordt weergegeven, moet de centrale verwarming worden uitgeschakeld bij de timer of ruimtethermostaat. Als er een kraan- en radiatorsymbool op het display worden weergegeven, druk dan op Mode (modus) totdat Ready (gereed) of On (aan) wordt weergegeven onder de kraan en Off (uit) onder de radiator. [].

Ketel uit
Als er een ketelsymbool op het display wordt weergegeven, druk dan op Mode (modus) totdat Off (uit) wordt weergegeven onder het ketelsymbool. Als er een kraan- en radiatorsymbool op het display worden weergegeven, druk dan op Mode (modus) totdat Off (uit) wordt weergegeven onder het radiatorsymbool.

REGELING VAN DE WATERTEMPERATUUR

Centrale verwarming
De ketel regelt de temperatuur van de radiatoren van de centrale verwarming tot maximaal 80 ^oC, instelbaar via de temperatuurknop voor de centrale verwarming (B).

Geschatte temperaturen voor centrale verwarming:

Raadpleeg voor de economiestand [ ] Werking van een efficiënt verwarmingssysteem.

WERKING VAN EEN EFFICIËNT VERWARMINGSSYSTEEM

De ketel is een hoogrendementsketel met condensatietechnologie die automatisch zijn vermogen aanpast aan de warmtebehoefte. Daardoor wordt het gasverbruik verminderd naarmate de warmtebehoefte afneemt.

De ketel condenseert water uit de rookgassen wanneer hij het meest efficiënt werkt. Om uw ketel efficiënt te laten werken (met minder gasverbruik), draait u aan de temperatuurregelknop (B) totdat het bladsymbool wordt weergegeven []. In de winterperiode kan het nodig zijn om de knop naar de 'MAX'-stand te draaien om aan de verwarmingsbehoefte te voldoen. Dit is afhankelijk van het huis en de gebruikte radiatoren.

Het verlagen van de ruimtethermostaat met 1 °C kan het gasverbruik tot 10% verminderen.

WEERSAFHANKELIJKE REGELING

Wanneer de optie Weersafhankelijke regeling op het systeem is aangesloten, wordt de temperatuurknop voor de centrale verwarming (B) een methode om de kamertemperatuur te regelen. Draai de knop met de klok mee om de kamertemperatuur te verhogen en tegen de klok in om de kamertemperatuur te verlagen. Zodra de gewenste instelling is bereikt, laat u de knop in deze stand staan en het systeem zal automatisch de gewenste kamertemperatuur bereiken voor alle weersomstandigheden buiten.

VORSTBEVEILIGING KETEL

De ketel is voorzien van een vorstbeveiliging die in alle modi werkt, op voorwaarde dat de stroomtoevoer naar de ketel altijd is ingeschakeld. Als het water in de ketel onder de 5 °C komt, wordt de vorstbeveiliging geactiveerd en wordt de ketel ingeschakeld om bevriezing te voorkomen. Het proces garandeert niet dat alle andere delen van het systeem worden beschermd.

Als er een systeemvorstthermostaat is geïnstalleerd, moet de ketel in de winterstand worden gezet, met Ready (gereed) of On (aan) [ ] weergegeven onder het ketel- of radiatorsymbool, om de systeemvorstbeveiliging te laten werken.

Als er geen systeemvorstbeveiliging aanwezig is en er vorst wordt verwacht tijdens een korte afwezigheid van huis, wordt aanbevolen om de verwarmingsregelaars van het systeem of de ingebouwde programmeur (indien aanwezig) ingeschakeld te laten en op een lagere temperatuurinstelling te laten draaien. Voor langere perioden moet het gehele systeem worden afgetapt.

KETEL HERSTARTEN

Om de ketel opnieuw te starten, wanneer dit wordt aangegeven in de vermelde foutmeldingen (zie het gedeelte "PUNTEN VOOR DE KETELGEBRUIKER"), drukt u op de knop "Restart" (herstarten). De ketel herhaalt zijn ontstekingssequentie. Raadpleeg een Gas Safe Registered Engineer als de ketel nog steeds niet start.

NETSPANNING UITGESCHAKELD

Om alle stroom naar de ketel te onderbreken, moet de hoofdschakelaar worden uitgeschakeld.

SYSTEEMWATERDRUK

De systeemdrukmeter, achter de neerklapbare deur, geeft de druk van het centrale verwarmingssysteem aan. Als de druk onder de oorspronkelijke installatiedruk van 1-2 bar daalt, breng het systeem dan opnieuw op druk zoals hieronder wordt weergegeven. Als u dit niet kunt doen of als de druk blijft dalen, neem dan contact op met een Gas Safe Registered Engineer.

DE KETEL WERKT NIET ALS DE DRUK TOT MINDER DAN 0,3 BAR IS GEDAALD ONDER DEZE OMSTANDIGHEID.

PUNTEN VOOR DE KETELGEBRUIKER

Opmerking. In overeenstemming met ons huidige garantiebeleid vragen wij u om de volgende handleiding te controleren om eventuele problemen buiten de ketel te identificeren voordat u een bezoek van een servicemonteur aanvraagt. Mocht het probleem niet aan het apparaat liggen, dan behouden wij ons het recht voor om de kosten van het bezoek in rekening te brengen, of voor een vooraf afgesproken bezoek waarbij de monteur geen toegang krijgt.

NEEM BIJ VRAGEN CONTACT OP MET DE IDEAL CONSUMENTENHELPLIJN: 01482 498660
PROCEDURE VOOR HET HERSTARTEN VAN DE KETEL - Om de ketel opnieuw te starten, drukt u op de herstartknop

CONDENSAFVOER

Dit apparaat is uitgerust met een sifonische condenspot die het risico op bevriezing van het condensaat van het apparaat vermindert. Mocht de condensaatleiding naar dit apparaat toch bevriezen, volg dan deze instructies:

1. Als u zich niet bekwaam voelt om de onderstaande ontdooi-instructies uit te voeren, neem dan contact op met uw plaatselijke Gas Safe Registered installateur voor hulp.
2. Als u zich wel bekwaam voelt om de volgende instructies uit te voeren, doe dit dan voorzichtig bij het hanteren van heet gereedschap. Probeer geen leidingen boven het maaiveld te ontdooien.

Als dit apparaat een verstopping in zijn condensaatleiding ontwikkelt, zal het condensaat zich ophopen tot een punt waarop het een gorgelend geluid maakt voordat het wordt vergrendeld en "Ignition Lockout" (ontstekingsblokkering) op het display wordt weergegeven. Als het apparaat opnieuw wordt gestart, zal het een gorgelend geluid maken voordat het wordt vergrendeld en "Ignition Lockout" (ontstekingsblokkering) op het display wordt weergegeven.

Om een bevroren condensaatleiding te ontstoppen;

1. Volg het verloop van de plastic leiding vanaf het uitgangspunt op het apparaat, via zijn route naar zijn eindpunt.
   Lokaliseer de bevroren blokkade. Het is waarschijnlijk dat de leiding bevroren is op het meest blootgestelde punt buiten het gebouw of waar er een obstructie is van de stroming. Dit kan zijn aan het open uiteinde van de leiding, bij een bocht of elleboog, of waar er een dip in de leiding zit waarin condensaat zich kan verzamelen.
   De locatie van de blokkade moet zo nauwkeurig mogelijk worden vastgesteld voordat verdere actie wordt ondernomen.
2. Breng een warmwaterkruik, een opwarmpack voor de magnetron of een warme, vochtige doek aan op het bevroren gebied. Er moeten mogelijk meerdere toepassingen worden gedaan voordat het volledig is ontdooid.
   Er kan ook warm water op de leiding worden gegoten met een gieter of iets dergelijks. Gebruik GEEN kokend water.
3. Wees voorzichtig bij het gebruik van warm water, omdat dit kan bevriezen en andere lokale gevaren kan veroorzaken.
4. Zodra de blokkade is verwijderd en het condensaat vrij kan stromen, start u het apparaat opnieuw. (Raadpleeg "De ketel starten")
5. Als het apparaat niet ontsteekt, neem dan contact op met uw Gas Safe Registered engineer.

Preventieve oplossingen
Stel bij koud weer de temperatuurknop van de centrale verwarming (B) in op "MAX" (Vergeet niet om na de koude periode terug te keren naar de oorspronkelijke instelling).

Zet de verwarming continu aan en draai de ruimtethermostaat 's nachts of wanneer er niemand aanwezig is naar 15 °C. (Keer na de koude periode terug naar normaal).

SCAN voor video

ALGEMENE INFORMATIE

KETELPOMP

De ketelpomp zal kort werken als een zelftest eenmaal per 24 uur, ongeacht de systeemvraag.

MINIMALE VRIJE RUIMTE

Er moet een vrije ruimte van 165 mm (6 ¹/2") boven, 100 mm (4") onder, 2,5 mm (9¹/8") aan de zijkanten en 450 mm (17 ³/4") aan de voorkant van de ketelbehuizing worden aangehouden voor onderhoud.

ONDERSTE VRIJE RUIMTE

De onderste vrije ruimte na installatie kan worden teruggebracht tot 5 mm

Dit moet worden verkregen met een gemakkelijk verwijderbaar paneel, zodat de systeemdrukmeter zichtbaar is en de vereiste vrije ruimte van 100 mm voor onderhoud wordt geboden.

FUNCTIE SERVICEAANVRAAG

Wanneer de ketel langer dan 1 jaar is geïnstalleerd, verschijnt het volgende bericht op het scherm:

Druk op "Restart" (herstarten) om dit bericht te wissen.

GASLEKKAGE

Als een gaslek of storing wordt vermoed, neem dan onmiddellijk contact op met de National Gas Emergency Service.
Telefoon 0800 111 999.

Zorg ervoor dat;

• Alle open vlammen zijn gedoofd
• Bedien geen elektrische schakelaars
• Open alle ramen en deuren

REINIGING

Voor normale reiniging eenvoudig afstoffen met een droge doek. Om hardnekkige vlekken en strepen te verwijderen, afnemen met een vochtige doek en afwerken met een droge doek. Gebruik GEEN schurende reinigingsmiddelen.

ONDERHOUD

De frequentie van het onderhoud is afhankelijk van de installatieconditie en het gebruik, maar moet ten minste jaarlijks worden uitgevoerd door een Gas Safe Registered Engineer.

PROBLEEMOPLOSSING

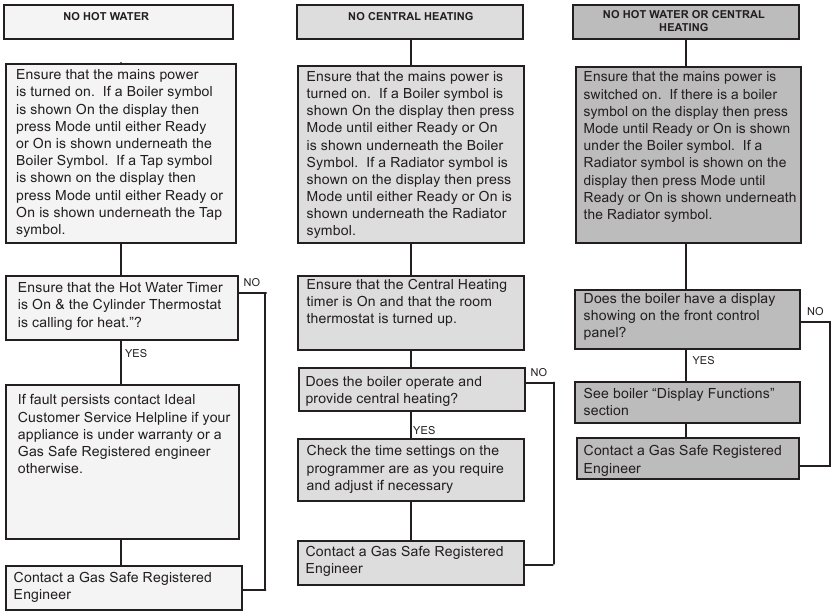

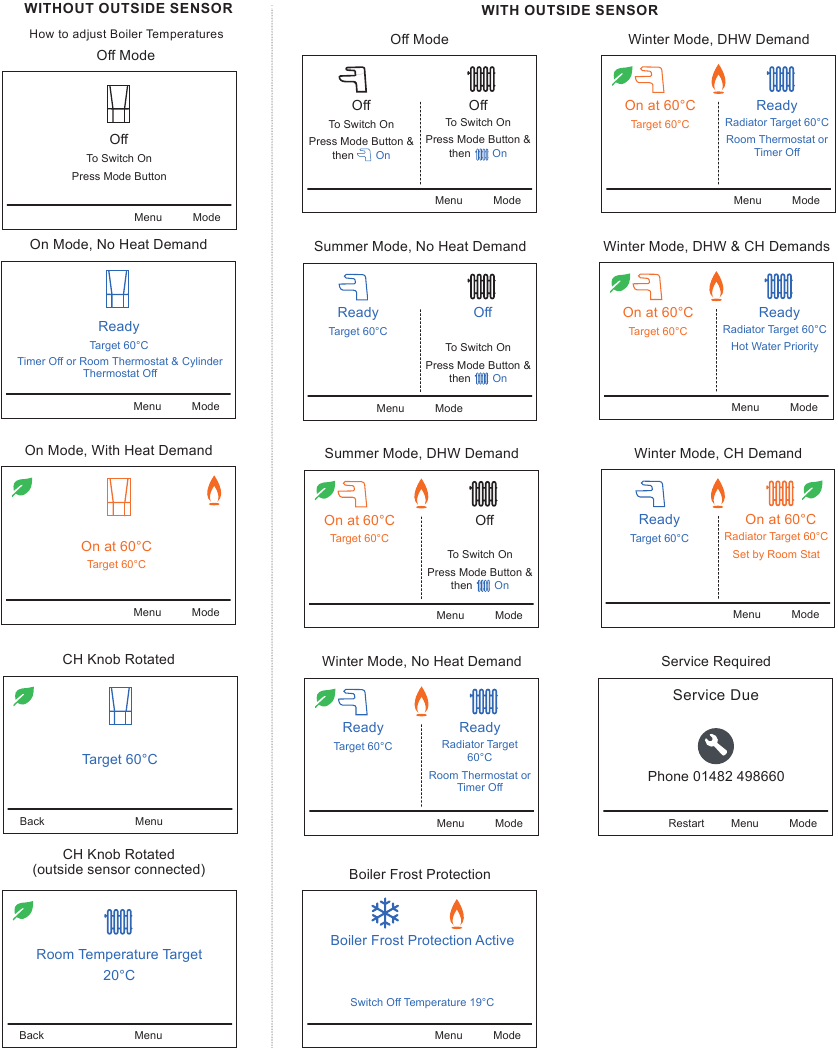

DISPLAYFUNCTIES - NORMALE BEDRIJFSMODUS

NORMALE BEDRIJFSSCHERMEN

Het display scrolt door maximaal 3 berichten onder alle bedrijfsomstandigheden, zoals hierboven weergegeven

Opmerking. De hieronder weergegeven temperaturen zijn slechts ter illustratie. De gemeten temperaturen worden weergegeven op de ketel.

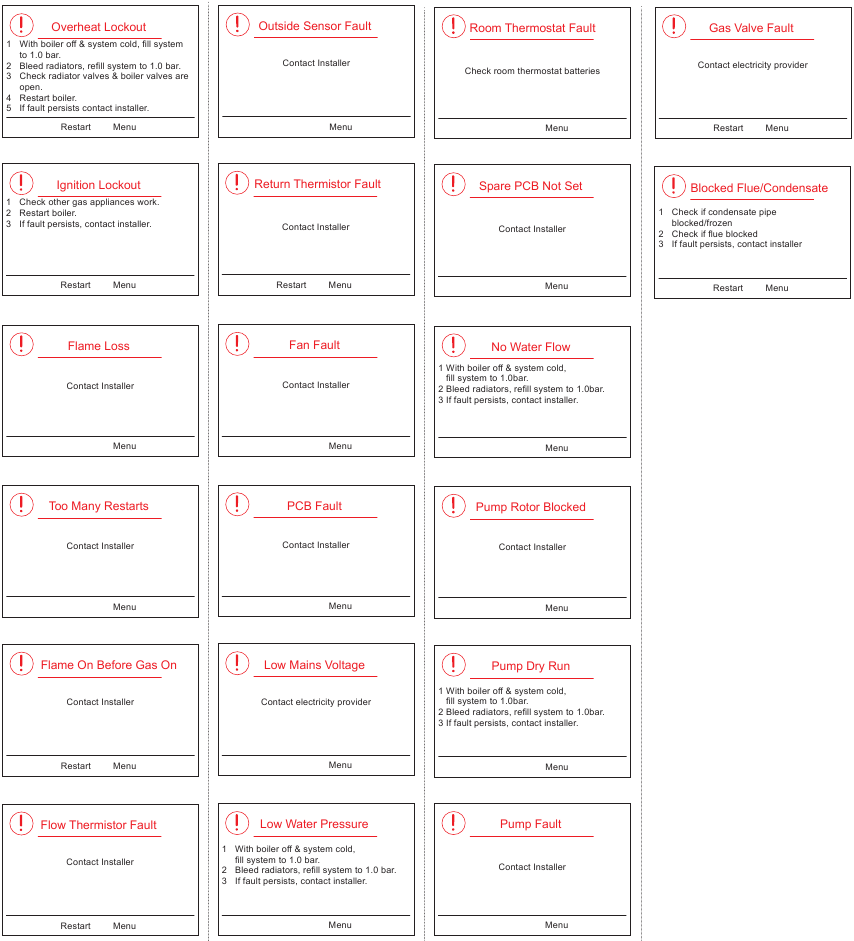

DISPLAYFUNCTIES - FOUTMELDINGEN

Technische training
Onze Expert Academy biedt een reeks trainingsmogelijkheden die zijn ontworpen en geleverd door onze experts in verwarming. Ga voor meer informatie naar:
expert-academy.co.uk

VEILIGHEID

Huidige gasveiligheidsvoorschriften (installatie en gebruik) of geldende regels.
Het is wettelijk verplicht dat deze apparaatinstallatie en alle werkzaamheden aan het apparaat worden uitgevoerd door een Gas Safe Registered engineer in overeenstemming met de bovenstaande voorschriften.
Het is essentieel dat de instructies in dit boekje strikt worden opgevolgd voor een veilige en economische werking van de ketel.

Elektriciteitsvoorziening

Dit apparaat moet geaard zijn.
Voeding: 230 V ~ 50 Hz. De zekering moet 3A zijn.

BELANGRIJKE OPMERKINGEN

• Dit apparaat mag niet worden gebruikt zonder dat de behuizing correct is gemonteerd en een adequate afdichting vormt.
• Als de ketel in een compartiment is geïnstalleerd, mag het compartiment NIET voor opslagdoeleinden worden gebruikt.
• Als bekend is of wordt vermoed dat er een storing is aan de ketel, dan MAG deze NIET WORDEN GEBRUIKT totdat de storing is verholpen door een Gas Safe Registered Engineer.
• Onder GEEN enkele omstandigheid mogen de verzegelde onderdelen van dit apparaat onjuist worden gebruikt of mee worden geknoeid.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder. Ook door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

KOOLMONOXIDEMELDERS

Er worden koolmonoxidemelders in de buurt van de ketel geïnstalleerd om een gaslek te detecteren. Als er een lek wordt gedetecteerd, maakt het alarm een zeer luid geluid. Als u vermoedt dat er een storing is met het alarm, moet u eerst de batterijen vervangen.

Als u de batterijen vervangt en de storing niet is verholpen, moet u contact opnemen met uw verhuurder of het apparaat vervangen door een ander apparaat dat voldoet aan BS EN 50291-1:2010.
