IDEAL Logic+ Combi C24, C30, C35 - Handleiding boiler

INLEIDING

De Logic + Combi C is een combiketel die zowel centrale verwarming als direct warm water levert. Voorzien van volledige automatische ontsteking en ventilatorondersteunde verbranding.
Vanwege de hoge efficiëntie van de ketel wordt er condensaat geproduceerd uit de rookgassen. Dit wordt via een plastic afvoerpijp aan de onderkant van de ketel naar een geschikt afvoerpunt afgevoerd. Er is ook een condensaat 'pluim' zichtbaar bij de rookgasafvoer.

Veiligheid
HUIDIGE GASVEILIGHEIDSVOORSCHRIFTEN (INSTALLATIE & GEBRUIK) OF GELDENDE REGELS.
In uw eigen belang, en dat van de veiligheid, is het wettelijk verplicht dat deze ketel wordt geïnstalleerd door een Gas Safe Registered Engineer, in overeenstemming met de bovenstaande voorschriften.
In Ierland moet de installatie worden uitgevoerd door een Registered Gas Installer (RGII) en geïnstalleerd in overeenstemming met de huidige versie van I.S. 813 "Domestic Gas Installations", de huidige bouwvoorschriften en er moet verwezen worden naar de huidige ETCI-regels voor elektrische installatie.
Het is essentieel dat de instructies in dit boekje strikt worden opgevolgd, voor een veilige en economische werking van de ketel.

ELEKTRICITEITSVOORZIENING
Dit apparaat moet geaard zijn.
Voeding: 230 V ~ 50 Hz. De zekering moet 3A zijn.

BELANGRIJKE OPMERKINGEN

• Dit apparaat mag niet worden gebruikt zonder dat de behuizing correct is aangebracht en een adequate afdichting vormt.
• Als de ketel in een compartiment is geïnstalleerd, mag het compartiment NIET voor opslagdoeleinden worden gebruikt.
• Als bekend is of wordt vermoed dat er een storing is aan de ketel, mag deze NIET WORDEN GEBRUIKT totdat de storing is verholpen door een Gas Safe Registered Engineer of in Ierland een Registered Gas Installer (RGII).
• Onder GEEN enkele omstandigheid mogen de verzegelde componenten op dit apparaat verkeerd worden gebruikt of mee worden geknoeid.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder. Ook door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

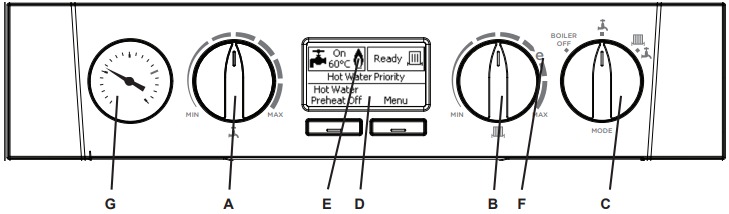

WERKING VAN HET APPARAAT

Legenda

1. Temperatuurknop warm tapwater
2. Temperatuurknop centrale verwarming
3. Modusknop
4. Statusdisplay boiler
5. Indicator 'brander aan'
6. Economische instelling centrale verwarming
7. Drukmeter

DE UNIT STARTEN

Als er een programmeur is geïnstalleerd, raadpleeg dan eerst de afzonderlijke instructies voor de programmeur voordat u verdergaat.
Start de ketel als volgt:

1. Zet de modusknop (C) op 'BOILER OFF' (ketel uit).
2. Zet de temperatuurknop voor warm tapwater (A) en de temperatuurknop voor centrale verwarming (B) op 'MAX'.
3. Zorg ervoor dat alle warmwaterkranen zijn gesloten.
4. Schakel de elektriciteit naar de ketel in en controleer of alle externe regelaars, b.v. programmeur en kamerthermostaat, aan staan.
5. Zet de modusknop (C) op '' (winter).

De ketel start de ontstekingsvolgorde en levert indien nodig warmte aan de centrale verwarming.

Let op. In normale werking toont het statusdisplay van de ketel (D) berichten (zie sectie "DISPLAYFUNCTIES - NORMALE WERKING").
Let op. Vorstbeveiliging ketel - ketel zal vuren als de temperatuur lager is dan 5ºC.
Tijdens normale werking blijft het brander aan-symbool (E) branden wanneer de brander brandt.
Let op. Als de ketel na vijf pogingen niet ontsteekt, worden de volgende foutmeldingen weergegeven:

Om de ketel opnieuw te starten, drukt u op reset. De ketel herhaalt de ontstekingsvolgorde. Als de ketel nog steeds niet ontsteekt, raadpleeg dan een Registered Gas Installer, of in Ierland een Registered Gas Installer (RGII).

WERKINGSMODI

Wintercondities - (Centrale verwarming en warm tapwater vereist)
Zet de modusknop (C) op '' (winter).
De ketel zal vuren en warmte leveren aan de radiatoren.
De voorverwarming van het warme tapwater werkt wanneer de voorverwarmingsknop is ingesteld op 'Preheat On' (Voorverwarming aan).

Zomercondities - (Alleen warm tapwater vereist) Zet de modusknop (C) op '' (zomer).
Zet de centrale verwarming via de externe regelaars op OFF (uit).
De voorverwarming van het warme tapwater werkt wanneer de voorverwarmingsknop is ingesteld op 'Hot Water On' (Warm water aan).

Boiler Off (Ketel uit)
Zet de modusknop (C) op 'BOILER OFF' (ketel uit). De netvoeding van de ketel moet aan blijven staan om vorstbeveiliging mogelijk te maken (zie Vorstbeveiliging).

VOORVERWARMING - WARM TAPWATER

De warmtewisselaar voor warm tapwater in de ketel kan voorverwarmd worden gehouden om een snellere levering van warm water uit de kraan te bieden. Dit wordt bereikt door de voorverwarmingsknop op "Preheat On" (Voorverwarming aan) te zetten.
De ketel zal periodiek enkele seconden werken om de warmtewisselaar voor warm tapwater in een voorverwarmde toestand te houden. De gemiddelde tijdsperiode tussen werking is 90 minuten. Dit kan aanzienlijk variëren als gevolg van de omgevingstemperatuur van de ketel. De ketel werkt altijd wanneer er vraag is naar warm tapwater.
Als de standaard levering van warm water voldoende is, zet de voorverwarming dan op 'Preheat Off' (Voorverwarming uit).

REGELING VAN DE WATERTEMPERATUUR

Warm tapwater

De temperatuur van het warme tapwater wordt door de ketelregelaars beperkt tot een maximumtemperatuur van 65°C, instelbaar via de temperatuurknop voor warm tapwater (B). Bij lage afnamesnelheden van warm tapwater kan de maximumtemperatuur hoger zijn dan 65°C.
Geschatte temperaturen voor warm tapwater:

Vanwege systeemvariaties en seizoensgebonden temperatuurschommelingen zullen de debieten/temperatuurstijging van het warme tapwater variëren, waardoor aanpassing aan de kraan vereist is: hoe lager het debiet, hoe hoger de temperatuur, en vice versa.

Centrale verwarming

De ketel regelt de temperatuur van de centrale verwarmingsradiator tot een maximum van 80°C, instelbaar via de temperatuurknop voor centrale verwarming (B).
Geschatte temperaturen voor centrale verwarming:

Voor de economische instelling '' zie Efficiënte werking van het verwarmingssysteem.

EFFICIËNTE WERKING VAN HET VERWARMINGSSYSTEEM

De ketel is een hoogrendementsketel, een condensatieapparaat dat zijn vermogen automatisch aanpast aan de warmtevraag. Het gasverbruik wordt dus verminderd naarmate de warmtevraag wordt verminderd.

De ketel condenseert water uit de rookgassen wanneer hij het meest efficiënt werkt. Om uw ketel efficiënt te laten werken (minder gas verbruiken), draait u de temperatuurknop voor centrale verwarming (B) naar de '' stand of lager. In de winter kan het nodig zijn om de knop naar de 'MAX' stand te draaien om aan de verwarmingsbehoefte te voldoen. Dit is afhankelijk van het huis en de gebruikte radiatoren.
Het verlagen van de kamerthermostaat met 1ºC kan het gasverbruik met maximaal 10% verminderen.

WEERSAFHANKELIJKE REGELING

Wanneer de optie Weersafhankelijke regeling op het systeem is aangesloten, wordt de temperatuurknop voor centrale verwarming (B) een methode om de kamertemperatuur te regelen. Draai de knop met de klok mee om de kamertemperatuur te verhogen en tegen de klok in om de kamertemperatuur te verlagen. Zodra de gewenste instelling is bereikt, laat u de knop in deze positie staan en het systeem bereikt automatisch de gewenste kamertemperatuur voor alle weersomstandigheden buiten.

VORSTBEVEILIGING

De ketel is uitgerust met vorstbeveiliging die in alle modi werkt, op voorwaarde dat de stroomtoevoer naar de ketel altijd is ingeschakeld. Als het water in de ketel onder de 5ºC daalt, wordt de vorstbeveiliging geactiveerd en draait de ketel om bevriezing te voorkomen. Het proces garandeert niet dat alle andere delen van het systeem beschermd zijn.
Als er een systeemvorstthermostaat is geïnstalleerd, moet de ketel in de wintermodus worden gezet, '', zodat de systeemvorstbeveiliging kan werken.
Als er geen systeemvorstbeveiliging is voorzien en er waarschijnlijk vorst optreedt tijdens een korte afwezigheid van huis, wordt aanbevolen om de systeemverwarmingsregelaars of de ingebouwde programmeur (indien aanwezig) ingeschakeld te laten en op een verlaagde temperatuurinstelling te laten draaien. Voor langere perioden moet het hele systeem worden afgetapt.

UNIT HERSTARTEN

Om de ketel opnieuw te starten, wanneer aangegeven in de vermelde foutmeldingen (zie sectie "DISPLAYFUNCTIES - FOUTMELDINGEN"), drukt u op "Restart" (Herstart). De ketel herhaalt zijn ontstekingsvolgorde. Als de ketel nog steeds niet start, raadpleeg dan een Gas Safe Registered Engineer of in Ierland een Registered Gas Installer (RGII).

NETVOEDING UIT

Om alle stroom naar de ketel te verwijderen, moet de hoofdschakelaar worden uitgeschakeld.

SYSTEEM WATERDRUK

De systeemdrukmeter (G) geeft de druk van het centrale verwarmingssysteem aan. Als de druk na verloop van tijd onder de oorspronkelijke installatiedruk van 1-2 bar daalt en blijft dalen, kan dit wijzen op een waterlek. Breng in dat geval het systeem opnieuw onder druk zoals hieronder wordt weergegeven. Als dit niet lukt of als de druk blijft dalen, moet een Gas Safe Registered Engineer of in Ierland een Registered Gas Installer (RGII) worden geraadpleegd.

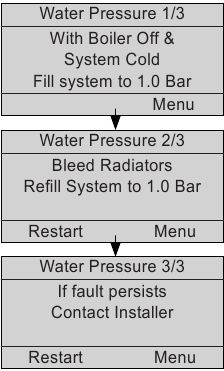

DE KETEL WERKT NIET ALS DE DRUK TOT MINDER DAN 0,3 BAR IS GEDAALD ONDER DEZE VOORWAARDE.

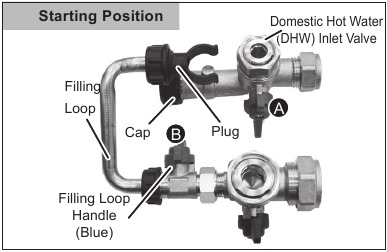

Het systeem bijvullen:-

1. Zorg ervoor dat beide & handgrepen (blauw) in gesloten positie staan (zoals hieronder afgebeeld)

2. Verwijder de stop en dop en bewaar deze.

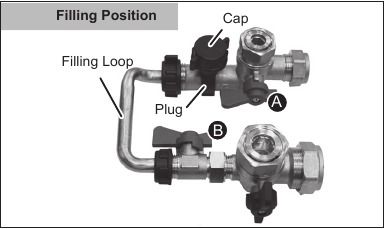

3. Sluit de vulslang aan op de Domestic Hot Water (DHW) (sanitair warm water)-inlaat en draai deze vast. Zorg er ook voor dat het andere uiteinde van de vulslang handvast zit.
4. Draai de Domestic Hot Water (DHW) (sanitair warm water)-inlaat blauwe handgreep naar de horizontale positie.

5. Controleer of er geen lekkages zijn en draai de vulslanghandgreep (blauw) geleidelijk naar de horizontale positie.
6. Wacht tot de manometer 1 tot 1,5 bar aangeeft.
7. Zodra de druk is bereikt, draait u de kleppen & terug naar de gesloten positie.
8. Koppel de vulslang los, plaats de dop en stop terug. Let op: er kan op dit punt wat water morsen.

CONDENSAFAFVOER

Dit apparaat is uitgerust met een sifonisch condensafvoersysteem dat het risico op bevriezing van het apparaatcondensaat vermindert. Als de condensaatleiding naar dit apparaat echter bevriest, volg dan deze instructies:

1. Als u zich niet bekwaam voelt om de onderstaande ontdooi-instructies uit te voeren, neem dan contact op met uw plaatselijke Gas Safe Registered-installateur voor hulp.
2. Als u zich bekwaam voelt om de volgende instructies uit te voeren, doe dit dan met zorg bij het hanteren van heet gereedschap. Probeer geen leidingen boven het maaiveld te ontdooien.

Als dit apparaat een verstopping in de condensaatleiding ontwikkelt, zal het condensaat zich ophopen tot een punt waarop het een gorgelend geluid maakt voordat het wordt vergrendeld en "Ignition Lockout" (Ontstekingsvergrendeling) op het display wordt weergegeven. Als het apparaat opnieuw wordt gestart, maakt het een gorgelend geluid voordat het wordt vergrendeld en "Ignition Lockout" (Ontstekingsvergrendeling) op het display wordt weergegeven.

Om een bevroren condensaatleiding te ontstoppen;

1. Volg het verloop van de plastic leiding vanaf het punt waar deze het apparaat verlaat, via de route naar het eindpunt.
   Zoek de bevroren verstopping. Het is waarschijnlijk dat de leiding bevroren is op het meest blootgestelde punt buiten het gebouw of waar er een obstructie van de stroming is. Dit kan zijn aan het open uiteinde van de leiding, bij een bocht of elleboog, of waar er een dip in de leiding is waarin condensaat zich kan verzamelen. De locatie van de verstopping moet zo nauwkeurig mogelijk worden vastgesteld voordat verdere actie wordt ondernomen.
2. Breng een warmwaterkruik, magnetron-warmtepakking of een warme, vochtige doek aan op het bevroren verstoppingsgebied. Er moeten mogelijk verschillende toepassingen worden gedaan voordat het volledig ontdooit.
   Er kan ook warm water uit een gieter of iets dergelijks op de pijp worden gegoten. Gebruik GEEN kokend water.
3.
   Voorzichtigheid is geboden bij het gebruik van warm water, omdat dit kan bevriezen en andere plaatselijke gevaren kan veroorzaken.
4. Zodra de verstopping is verwijderd en het condensaat vrij kan stromen, start u het apparaat opnieuw. (Zie "De ketel starten")
5. Als het apparaat niet ontsteekt, bel dan uw Gas Safe Registered-ingenieur.

Preventieve oplossingen
Stel bij koud weer de temperatuurknop van de centrale verwarming (B) in op "MAX" (moet terugkeren naar de oorspronkelijke instelling zodra de koude periode voorbij is).
Zet de verwarming continu aan en draai de kamerthermostaat 's nachts of wanneer er niemand aanwezig is terug naar 15 °C. (Keer terug naar normaal na een koude periode).

ALGEMENE INFORMATIE

POMP

De ketelpomp werkt kortstondig als een zelftest eenmaal per 24 uur, ongeacht de systeemvraag.

MINIMALE VRIJE RUIMTE

Een vrije ruimte van 165 mm (6 ¹/₂") boven, 100 mm (4") onder, 2,5 mm (9 ¹/₈") aan de zijkanten en 450 mm (17 ³/₄") aan de voorkant van de ketelbehuizing moet worden toegestaan voor onderhoud.

ONDERSTE VRIJE RUIMTE

De onderste vrije ruimte na installatie kan worden teruggebracht tot 5 mm
Dit moet worden verkregen met een gemakkelijk verwijderbaar paneel, zodat de systeemdrukmeter zichtbaar is en de vereiste vrije ruimte van 100 mm voor onderhoud wordt geboden.

SERVICEAANVRAAGFUNCTIE

Wanneer de ketel langer dan 1 jaar is geïnstalleerd, verschijnt het volgende bericht op het scherm:

Druk op "Restart" (Herstarten) om dit bericht te wissen.

GASLEKKAGE

Als een gaslek of storing wordt vermoed, neem dan onmiddellijk contact op met de National Gas Emergency Service. Telefoon 0800 111 999.

Zorg ervoor dat;

• Alle open vlammen zijn gedoofd
• Bedien geen elektrische schakelaars
• Open alle ramen en deuren

REINIGING

Voor normale reiniging eenvoudigweg afstoffen met een droge doek. Om hardnekkige vlekken te verwijderen, afnemen met een vochtige doek en afwerken met een droge doek. Gebruik GEEN schurende reinigingsmiddelen.

ONDERHOUD

Het apparaat moet minstens één keer per jaar worden onderhouden door een Gas Safe Registered Engineer of in Ierland een Registered Gas Installer (RGII).

PUNTEN VOOR DE GEBRUIKER

Opmerking. In overeenstemming met ons huidige garantiebeleid vragen wij u om de volgende handleiding te raadplegen om eventuele problemen buiten de ketel te identificeren voordat u een servicebezoek aanvraagt. Als blijkt dat het probleem niet bij het apparaat ligt, behouden wij ons het recht voor om kosten in rekening te brengen voor het bezoek, of voor een vooraf afgesproken bezoek waarbij de monteur geen toegang krijgt.

NEEM VOOR VRAGEN CONTACT OP MET DE IDEAL CONSUMENTENHELPLIJN: 01482 498660
OPMERKING. PROCEDURE VOOR HET HERSTARTEN VAN DE KETEL -
Om de ketel te herstarten drukt u op de Restart (Herstarten)-knop

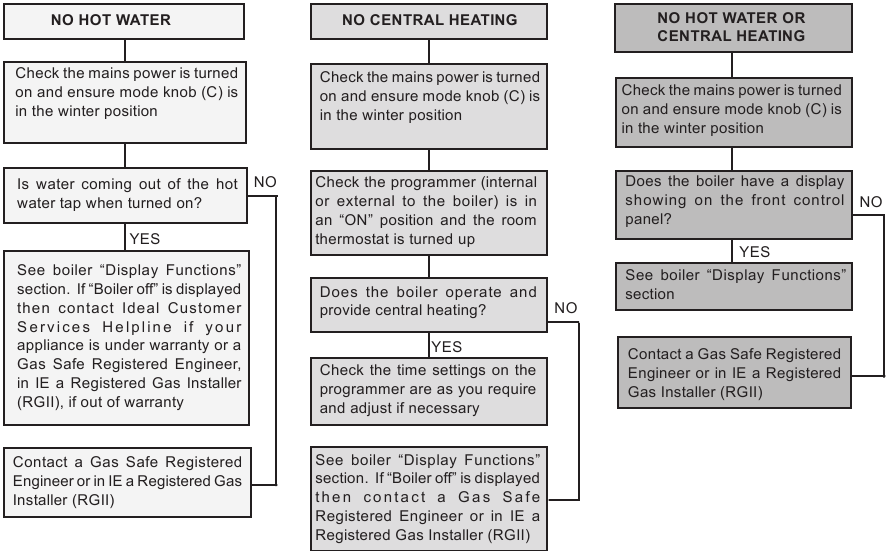

PROBLEEMOPLOSSING

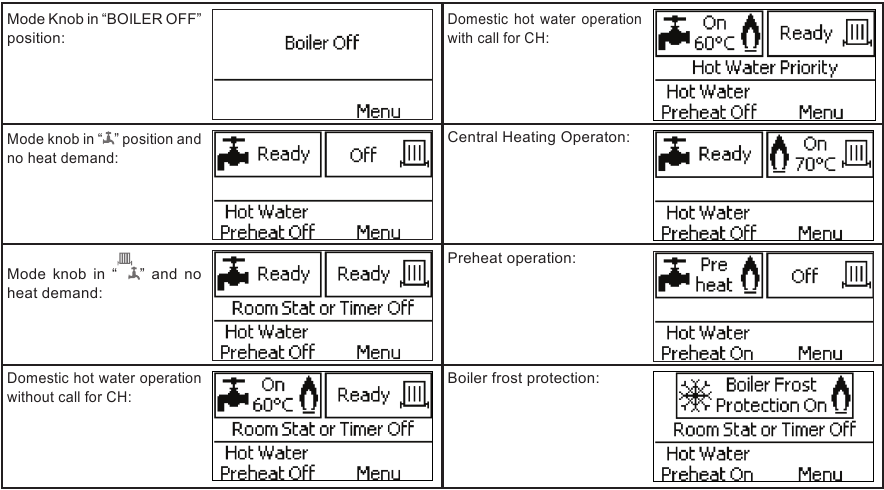

DISPLAYFUNCTIES

NORMALE WERKING

Het display scrollt door maximaal 3 berichten onder alle bedrijfsomstandigheden, zoals hieronder weergegeven.
Let op. De hieronder weergegeven temperaturen zijn uitsluitend ter illustratie. De gemeten temperaturen worden op de ketel weergegeven.

INSTELLINGEN GEWIJZIGD

Let op. De hieronder weergegeven temperaturen zijn uitsluitend ter illustratie. De gemeten temperaturen worden op de ketel weergegeven.

DHW-temperatuurknop verplaatst:	Voorverwarming Als voorverwarming is ingeschakeld, zal de ketel periodiek de brander ontsteken. Daardoor wordt de tijd verkort die nodig is om warm water te leveren. Als voorverwarming is uitgeschakeld, wordt de reactietijd verkort, maar het gasverbruik wordt ook verminderd.
CH-temperatuurknop verplaatst:	Om de voorverwarming in te schakelen, drukt u op de "Hot Water Preheat Off" (Warmwater voorverwarming uit) knop:
CH-temperatuurknop verplaatst met aangesloten buitensensor:	Om de voorverwarming uit te schakelen, drukt u op de "Hot Water Preheat On" (Warmwater voorverwarming aan) knop:

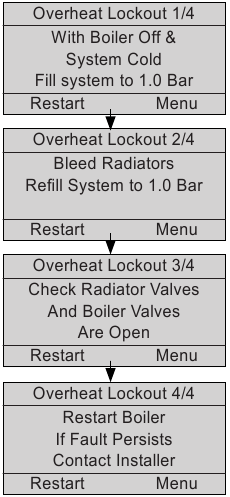

FOUTMELDINGEN

KETEL DISPLAY MELDING	ACTIE
	Start het apparaat opnieuw op - als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Neem contact op met een gekwalificeerde elektricien of uw elektriciteitsleverancier.
	Niet-geconfigureerde PCB. Neem contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Schakel de stroom uit en weer in bij de gezekerde toevoer. Als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Start het apparaat opnieuw op - als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Controleer of de systeemdruk tussen 1 en 1,5 bar ligt op de manometer. Als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Controleer of andere gastoestellen in huis werken om te bevestigen dat er een toevoer in het pand aanwezig is. Als andere apparaten niet werken of er geen andere apparaten zijn, controleer dan of de gastoevoer is ingeschakeld bij de meter en/of dat de prepaidmeter voldoende saldo heeft. Als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Controleer of andere gastoestellen in huis werken om te bevestigen dat er een toevoer in het pand aanwezig is. Als andere apparaten niet werken of er geen andere apparaten zijn, controleer dan of de gastoevoer is ingeschakeld bij de meter en/of dat de prepaidmeter voldoende saldo heeft. Als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Start het apparaat opnieuw op - als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Start het apparaat opnieuw op - als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).
	Start het apparaat opnieuw op - als de ketel niet werkt, neem dan contact op met Ideal (indien onder garantie) of anders met een Gas Safe Registered Engineer als de garantieperiode is verstreken. Neem in IE contact op met een Registered Gas Installer (RGII).

Alle Gas Safe Register-installateurs hebben een Gas Safe Register-ID-kaart en een registratienummer. Beide moeten worden opgenomen in de Benchmark Commissioning Checklist. U kunt uw installateur controleren door Gas Safe Register rechtstreeks te bellen op 0800 4085500.

Ideal Boilers Ltd., PO Box 103, National Avenue, Kingston Upon Hull, HU5 4JN
Tel 01482 492251 Fax 01482 448858
Registration No. London 322 137

Ideal Consumer Helpline: 01482 498660
www.idealboilers.com
