Teac UD-701N - D/A Converter Handleiding

Meegeleverde accessoires

Controleer of de doos alle meegeleverde items bevat die hieronder worden weergegeven.
Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze items ontbreekt of tijdens het transport is beschadigd.
Netsnoer × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Voetpads × 3
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

Onderhoud

Veeg vuil van de bovenklep en andere paneeloppervlakken met een zachte doek die licht is bevochtigd met een verdund neutraal reinigingsmiddel.
Niet afnemen met chemische reinigingsdoeken, verdunner of andere chemische middelen. Dit kan het oppervlak beschadigen.
Voor uw veiligheid, koppel het netsnoer los van het stopcontact voordat u gaat schoonmaken.

De TEAC International-site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC International-site: https://teac.jp/int/
Klik op Language rechtsboven op de pagina en selecteer het gewenste land of de gewenste regio om toegang te krijgen tot een pagina in de overeenkomstige taal.

Voor gebruik

Voorzorgsmaatregelen bij plaatsing

• Dit apparaat is erg zwaar, dus wees voorzichtig om letsel te voorkomen tijdens de installatie.
• Installeer dit apparaat niet op een locatie die heet kan worden. Dit omvat plaatsen die worden blootgesteld aan direct zonlicht of in de buurt van een radiator, verwarming, kachel of andere verwarmingsapparatuur. Plaats het bovendien niet bovenop een versterker of andere apparatuur die warmte genereert. Dit kan verkleuring, vervorming of storing veroorzaken.
• Vermijd locaties die onderhevig zijn aan trillingen of worden blootgesteld aan overmatig stof, kou of vocht.
• Laat bij het installeren van dit apparaat een beetje ruimte (minstens 3 cm of 1") tussen het apparaat en muren en andere apparaten om een goede warmteafvoer mogelijk te maken.
  Als u het bijvoorbeeld in een rek plaatst, laat dan minstens 5 cm (2") open boven en 10 cm (4") open erachter. Als u deze openingen niet voorziet, kan er warmte binnenin ontstaan en brand veroorzaken.
• Verplaats het apparaat niet tijdens gebruik.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op de achterkant van het apparaat is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.
• Open de behuizing van het apparaat niet, aangezien dit schade aan de circuits kan veroorzaken of een elektrische schok kan veroorzaken. Neem contact op met uw dealer als er een vreemd voorwerp in het apparaat terechtkomt.
• Trek bij het verwijderen van de stekker uit het stopcontact altijd direct aan de stekker; trek nooit aan het snoer.

Opmerking over pinpoint-voeten

Nauwkeurige metalen pinpoint-voeten zijn bevestigd aan de bodemplaat van dit apparaat.
De pinpoint-voeten en hun standaards zitten los, maar de standaards ondersteunen het apparaat wanneer het wordt geplaatst, waardoor trillingen effectief worden verspreid.

• De meegeleverde voetpads zijn bedoeld om het oppervlak te beschermen waarop het apparaat wordt geplaatst. Breng ze aan op de onderkant van de voetsteunen om krassen op het oppervlak waarop het apparaat wordt geplaatst te voorkomen.

De afstandsbedieningsapp downloaden

Om de netwerkfuncties en USB-flashdrive-weergavefuncties van dit apparaat te gebruiken, moet u ook een smartphone of tablet gebruiken waarop de TEAC HR Streamer-app (gratis) is geïnstalleerd en die is verbonden met hetzelfde netwerk als het apparaat.
Door de app op een tablet of smartphone te installeren, kunt u deze via een draadloos netwerk gebruiken om het apparaat te bedienen.

• U kunt de app gratis downloaden en gebruiken.

De tablet-/smartphone-app zoeken
Zoek naar "TEAC HR Streamer" in de App Store of Google Play Store.

Audiobestanden afspelen op een USB-flashdrive die is aangesloten op een USB-flashdrivepoort

1. Plaats audiobestanden op de USB-flashdrive en sluit deze aan op een USB-flashdrivepoort.
2. Volg de procedures in "Aan de slag" van de TEAC HR Streamer-gebruikershandleiding om het Setup-menu te openen.
3. Selecteer in de sectie Music Player TEAC UD-701N.
4. Selecteer Music Library en selecteer vervolgens TEAC UD-701N USB Music Server.
   • Het vernieuwen van de muziekbibliotheek kan enkele minuten duren als deze veel audiobestanden bevat.

Dit voltooit de voorbereiding voor het afspelen van audiobestanden op een USB-flashdrive die is aangesloten op een USB-flashdrivepoort.
Raadpleeg de TEAC HR Streamer-gebruikershandleiding om afspeellijsten voor te bereiden en audiobestanden af te spelen.
OPMERKING
De firmware van de netwerkmodule wordt bijgewerkt via TEAC HR Streamer. We raden aan om dit apparaat regelmatig te selecteren in TEAC HR Streamer en het bij te werken met de nieuwste firmware.
Er verschijnt een pop-upvenster met de aanbeveling om een firmware-update uit te voeren als er een beschikbaar is.

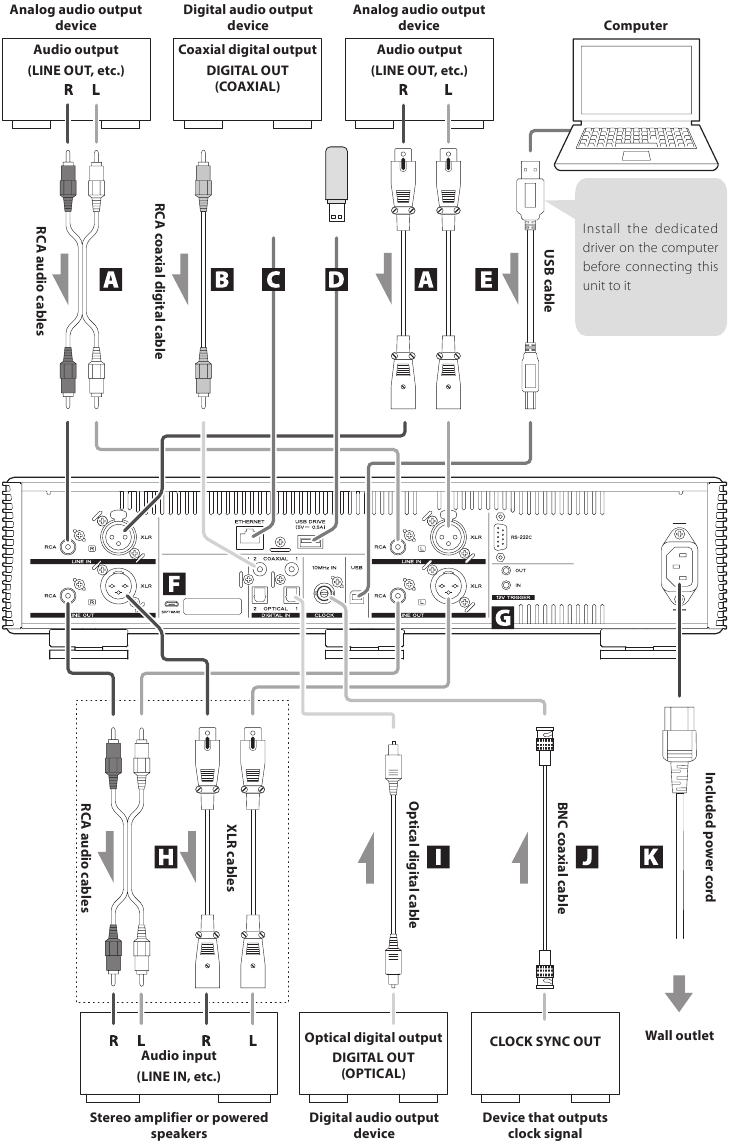

Aansluitingen

Achterkant

Externe klokuitvoerapparaten aansluiten

Naast wanneer de invoerbron USB of NET is (inclusief USB-flashstations), is kloksynchronisatie mogelijk met COAXIALE, OPTISCHE en Bluetooth-bronnen.
Wanneer de invoerbron COAXIAAL, OPTISCH of Bluetooth is, moet de kloksynchronisatie echter worden ingesteld op basis van de manier waarop de klok is aangesloten.

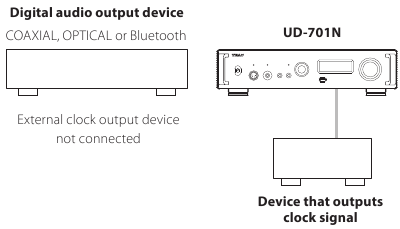

Wanneer u een extern klokuitvoerapparaat alleen op dit apparaat aansluit
Stel CLOCK SYNC in op ON (DIN ASYNC).

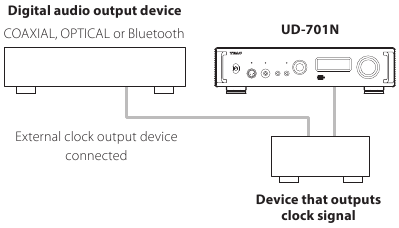

Wanneer u een extern klokuitvoerapparaat aansluit op zowel dit apparaat als een digitaal audio-uitvoerapparaat
Stel CLOCK SYNC in op ON (DIN SYNC).

De polariteit van de XLR-connectoren kan zo worden ingesteld dat ofwel 2 of 3 HOT is.
Als u het volume vanaf de versterker wilt kunnen regelen, stelt u LINE OUT LEVEL in op "FIXED 0dB" of "FIXED +6dB".

1. Analoge audio-ingang (LINE IN) connectoren
   Gebruik deze om stereo analoge audio in te voeren. Sluit de audio-uitgangsconnectoren van een cassettedeck, cd-speler of andere audio-uitvoerapparatuur hierop aan.
   Gebruik in de winkel verkrijgbare RCA-audiokabels voor aansluitingen.
   XLR: gebalanceerde XLR-kabels
   RCA: RCA-audiokabels
   Sluit de R-ingangsconnector van dit apparaat aan op de R-uitgangsconnector van het audio-uitvoerapparaat en de L-ingangsconnector van dit apparaat op de L-uitgangsconnector van het andere apparaat.

2. RCA COAXIALE digitale audio-ingangsconnectoren
   Gebruik deze om digitale audio in te voeren. Sluit hier coaxiale digitale audio-uitgangsconnectoren van audioapparaten aan.
   Gebruik in de winkel verkrijgbare RCA coaxiale digitale kabels voor de aansluiting.
3. ETHERNET-poort
   Sluit een in de winkel verkrijgbare LAN-kabel aan op deze poort wanneer u dit apparaat wilt verbinden met een bekabeld netwerk of het internet.
   • Bij het schakelen tussen invoerbronnen wordt deze poort aangeduid als "NETWORK".
4. USB-flashdrivepoort (USB DRIVE)
   Sluit hier USB-flashdrives aan die audiobestanden bevatten.
   • De maximale stroomvoorziening is 0,5 A.
   • Deze poort kan alleen worden gebruikt om audiobestanden af te spelen die zich op een aangesloten USB-flashdrive bevinden.
   • Om audiobestanden af te spelen op een USB-flashdrive die is aangesloten op een USB-flashdrivepoort, stelt u de invoerbron in op NET en gebruikt u een app voor het afspelen.

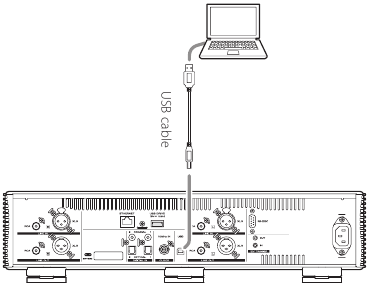

5. USB-poort
   Gebruik deze om digitale audio van een computer in te voeren. Sluit deze aan op een USB-poort van een computer.
   Gebruik voor deze verbinding een in de winkel verkrijgbare USB2.0-kabel (A-B-type).
   LET OP
   Voordat u een computer met een Windows-besturingssysteem aansluit, moet u het speciale stuurprogramma op de computer installeren.
   Een correcte verbinding is niet mogelijk met een computer waarop dit stuurprogramma niet is geïnstalleerd.
6. SOFTWARE-onderhoudspoort
   Deze wordt gebruikt voor onderhoud. Sluit niets aan op deze poort, tenzij u hierover instructies hebt gekregen van onze serviceafdeling.
7. 12V TRIGGER-connectoren
   Gebruik deze om de stroom van een externe bron te regelen.
   Sluit niets aan op deze connectoren wanneer u ze niet gebruikt.
   Gebruik in de winkel verkrijgbare mono-minijackkabels voor aansluitingen.
8. Analoge audio-uitgang (LINE OUT) connectoren
   Deze voeren 2-kanaals analoge audio uit. Sluit deze XLR- of RCA-connectoren aan op een stereo-versterker of actieve luidsprekers.
   Gebruik in de winkel verkrijgbare kabels voor aansluitingen.
   XLR: gebalanceerde XLR-kabels
   RCA: RCA-audiokabels
   Sluit de R-connector van dit apparaat aan op de R-connector van de versterker en de L-connector op de L-connector van de versterker.
9. OPTISCHE digitale audio-ingangsconnectoren
   Gebruik deze om digitale audio in te voeren. Sluit hier optische digitale audio-uitgangsconnectoren van audioapparaten aan.
   Gebruik in de winkel verkrijgbare optische digitale kabels met vierkante connectoren (TOSLINK) voor de aansluiting.
10. CLOCK-synchronisatie-ingang (10MHz IN)-connector
    Gebruik de CLOCK-synchronisatie-ingang (10MHz IN)-connector om 10MHz kloksynchronisatiesignalen in te voeren.
    Gebruik een in de winkel verkrijgbare BNC-coaxkabel voor de aansluiting.
    • Kloksynchronisatie is alleen mogelijk wanneer de invoerbron USB, NET (inclusief USB-flashstations), COAXIAAL, OPTISCH of Bluetooth is.
11. Stroomingang (~IN)
    Sluit hier het meegeleverde netsnoer aan.
    Nadat alle andere aansluitingen zijn voltooid, sluit u de stekker van het netsnoer aan op een stopcontact.
    Gebruik geen ander netsnoer dan het snoer dat bij dit apparaat is meegeleverd. Het gebruik van andere netsnoeren kan leiden tot brand of een elektrische schok.
    Koppel de stekker los van het stopcontact als u het apparaat lange tijd niet zult gebruiken.

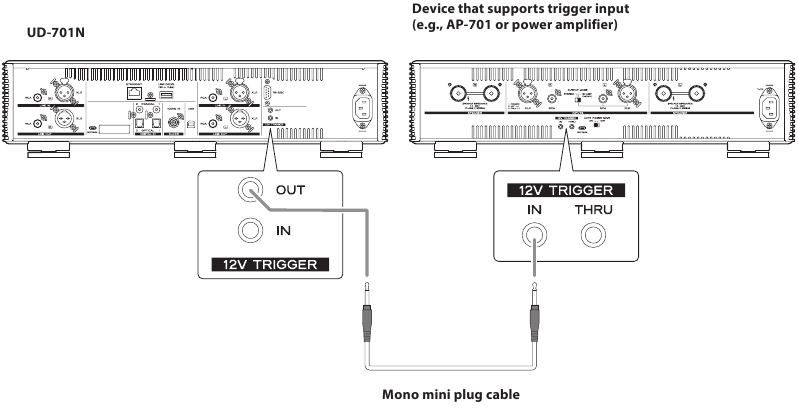

Externe apparaten synchroniseren met de stroomvoorziening van dit apparaat (triggerfunctie)

De stroomvoorziening van een aangesloten voorversterker of een ander apparaat dat triggerfuncties ondersteunt, kan worden gesynchroniseerd met de stroomvoorziening van dit apparaat.
Gebruik in de winkel verkrijgbare mono-minijackkabels voor aansluitingen.
LET OP
Om de triggerfunctie te gebruiken, zet u de STANDBY/ON-schakelaar van dit apparaat op ON.

12V TRIGGER-connectoren

OUT
Wanneer dit apparaat is ingeschakeld, voert het 12 V uit.
Door de OUT-connector van dit apparaat aan te sluiten op een apparaat dat triggerinvoer ondersteunt (bijv. een eindversterker of subwoofer), kan de stroomvoorziening van dat apparaat worden gesynchroniseerd met de stroomvoorziening van dit apparaat.

IN
Sluit deze aan op de triggeruitgangsconnector van een voorversterker of ander apparaat.
Hierdoor wordt de stroomvoorziening van die voorversterker of dat andere apparaat dit apparaat geregeld, waardoor het in de stand-bystand wordt gezet en wordt ingeschakeld.

Voltooi alle andere aansluitingen voordat u het apparaat inschakelt.

• Lees zorgvuldig de handleidingen van de apparaten die u aansluit en volg hun instructies bij het maken van aansluitingen.
• Bundel verbindingskabels niet met netsnoeren. Dit kan ruis veroorzaken.
• Sluit alle stekkers volledig aan.

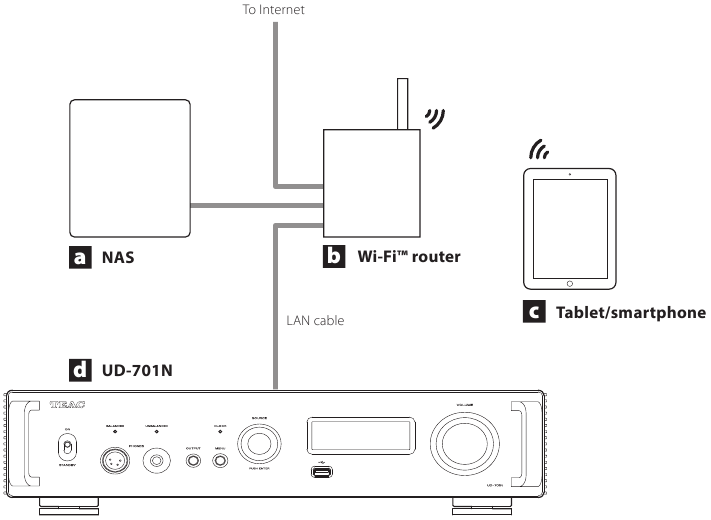

Netwerkverbindingen

Verbindingsvoorbeeld

1. NAS (Network Attached Storage)
   Gebruik dit om audiobestanden op te slaan.
   Werking als een UPnP-server is noodzakelijk om het als een mediaserver te gebruiken.
   Aanbevolen NAS
   • Synology NAS, QNAP, Soundgenic, Melco Music Library, fidata

Aanbevolen mediaservers

• MinimServer, Twonky Server

In plaats van een NAS kunnen audiobestanden ook op een USB-flashstation worden geplaatst en dat apparaat worden aangesloten op een USB-flashdrivepoort op dit apparaat. Vervolgens kunnen die bestanden worden afgespeeld met behulp van de mediaserverfunctie van de UD-701N.

2. Wi-Fi™-router
   Gebruik Wi-Fi om de tablet of smartphone met dit apparaat en de NAS te verbinden.
3. Tablet/smartphone
   Installeer de app om dit apparaat te bedienen.
4. UD-701N
   Het IP-adres voor dit apparaat wordt verkregen van de DHCP-server.

OPMERKING
Gebruik LAN-kabels die minimaal CAT5e zijn.

Voorkant

Koptelefoon aansluiten

Sluit tijdens het dragen van een koptelefoon deze niet aan of los, en zet het apparaat niet aan of uit.
Dit kan resulteren in een plotseling hard geluid dat uw gehoor kan beschadigen.
Voordat u een koptelefoon opzet, zet u het volume altijd op het minimum (op het display moet "0" worden weergegeven wanneer ingesteld op "STEP (0-100)" of "−∞ dB" wanneer ingesteld op "dB").

UNBALANCED

Sluit hier een koptelefoon aan met een standaard 6,3 mm (1/4") stereo-stekker.

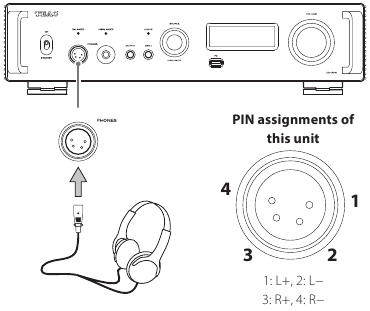

BALANCED

Sluit hier een koptelefoon aan met een 4-pins XLR-stekker.

De afstandsbediening gebruiken

Voorzorgsmaatregelen voor gebruik

Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen materialen. Lees en neem de voorzorgsmaatregelen zorgvuldig in acht.

• Richt de afstandsbediening, wanneer u deze gebruikt, op de afstandsbedieningssignaalontvanger op het hoofdapparaat vanaf een afstand van 5 m (16 ft) of minder. Plaats geen obstakels tussen het hoofdapparaat en de afstandsbediening.
• De afstandsbediening werkt mogelijk niet als de afstandsbedieningssignaalontvanger op het apparaat wordt blootgesteld aan direct zonlicht of fel licht. Als dit gebeurt, probeer dan het apparaat te verplaatsen.
• Wees u ervan bewust dat het gebruik van deze afstandsbediening de onbedoelde werking van andere apparaten kan veroorzaken die kunnen worden bediend door infraroodstralen.

Batterijen plaatsen

Verwijder de afdekking van de achterkant van de afstandsbediening en plaats twee AAA-batterijen met hun georiënteerd zoals weergegeven in de behuizing. Plaats de afdekking terug.

Wanneer de batterijen moeten worden vervangen

Als de vereiste afstand tussen de afstandsbediening en het hoofdapparaat afneemt of als het apparaat niet meer reageert op de knoppen op de afstandsbediening, vervang dan beide batterijen door nieuwe.
Gooi de gebruikte batterijen weg volgens de instructies op de batterijen of de eisen die zijn gesteld door uw plaatselijke gemeente.

Onderdelen en functies van de afstandsbediening

Wanneer het hoofdapparaat en de afstandsbediening beide knoppen hebben met dezelfde functies, legt deze handleiding uit hoe u een van de knoppen gebruikt. De andere bijbehorende knop kan op dezelfde manier worden gebruikt.

1. STANDBY/ON (stand-by/aan)-knop
   Druk hierop om het apparaat in de stand-bystand te zetten of in te schakelen.
2. Knoppen voor invoerselectie
   Gebruik deze om de afspeelbron te selecteren.
3. INFO-knop
   Druk hierop om informatie weer te geven, inclusief upconversie.
4. UPCONVERT-knop
   Druk hierop om de upconversie-instelling te wijzigen.
5. FILTER-knop
   Druk hierop om de DSD low-pass filter instelling te wijzigen.
6. MUTE-knop
   Druk hierop om het volume te minimaliseren.
7. DIMMER-knop
   Druk hierop om de helderheid van het display van het hoofdapparaat aan te passen.
8. HEADPHONE-knop
   Druk hierop om te schakelen welke connector analoge audio uitvoert.

9. DISPLAY-knop
10. MENU-knop
    Druk hierop om de instellingsmodus te openen.
    Druk hierop in de instellingsmodus om terug te keren naar het vorige scherm.
11. Omhoog/omlaag (/) knoppen
    Gebruik deze om instellingsitems te selecteren.
12. ENTER-knop
    Druk hierop om het geselecteerde item te bevestigen.
13. VOLUME (+/−)-knoppen
    Gebruik deze om het volume aan te passen.

Onderdelen en functies van de hoofdeenheid

1. STANDBY/ON-schakelaar
   Gebruik deze om de eenheid in stand-by te zetten of in te schakelen.
   • Als het display uit is, ook al staat de STANDBY/ON-schakelaar op ON, dan is de oorzaak meestal een van de volgende.
     • De stroom staat aan, maar DIMMER (helderheid display) staat ingesteld op AUTO OFF.
     • De automatische stroombesparingsfunctie is geactiveerd, waardoor de eenheid in stand-by staat.
     • Het netsnoer is losgekoppeld.
     • De eenheid staat in stand-by vanwege de triggerfunctie.

Om de eenheid in te schakelen wanneer de automatische stroombesparingsfunctie is geactiveerd, waardoor de eenheid in stand-by staat, drukt u op de STANDBY/ON-knop op de afstandsbediening, of zet u de STANDBY/ON-schakelaar eerst op STANDBY en vervolgens weer op ON.

2. PHONES-aansluitingen
   Sluit hier hoofdtelefoonstekkers aan (standaard stereo 6,3 mm (1/4") of 4-pins XLR).
   • De indicatorlampjes voor de aansluiting die analoge audio uitvoert.
3. OUTPUT-knop
   Druk hierop om te schakelen welke connector analoge audio uitvoert.

4. MENU-knop
   Druk hierop om de instelmodus te openen.
   Druk hierop in de instelmodus om terug te keren naar het vorige scherm.
5. CLOCK-indicator
   Deze geeft de synchronisatiestatus van de klok weer.
   Brandt: De eenheid is momenteel gesynchroniseerd met de klok van de CLOCK-synchronisatie-ingang (10MHz IN) connector.
   Knippert: Er wordt geen kloksignaal ingevoerd, of de eenheid probeert te synchroniseren met het kloksignaal.
   Uit: Externe klok wordt niet gebruikt.
   • Zie "Kloksynchronisatie" voor instellingen voor kloksynchronisatie.
6. SOURCE-knop
   Gebruik deze om de ingangsbron te selecteren.
   Gebruik deze om instellingswaarden te wijzigen wanneer een menu-item wordt weergegeven.
   Druk hierop om deze te gebruiken als een ENTER-knop.
   Draai hieraan wanneer het menu open is om het weergegeven item of de instellingswaarde te wijzigen.
7. USB-flashdrivepoort ()
   Sluit hier USB-flashdrives aan.
   • Om audiobestanden af te spelen op een USB-flashdrive, stelt u de ingangsbron in op NET en gebruikt u de app voor het afspelen.
   • Het maximale vermogen is 0,5 A.
   • Computers mogen niet worden aangesloten op de USB-flashdrivepoorten aan de voor- en achterkant van de eenheid. Om audio van een computer in te voeren, sluit u deze aan op de USB-poort aan de achterkant van de eenheid.
8. Afstandsbedieningsignaalontvanger
   Deze ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op de afstandsbedieningsignaalontvanger wanneer u de afstandsbediening gebruikt.
9. Display
   Dit display toont informatie over de audio die wordt afgespeeld en de menuschermen.
10. VOLUME-knop
    Gebruik deze om het volume aan te passen. Draai naar rechts om het volume te verhogen en naar links om het volume te verlagen.
    • Om de aanpassing van het analoge audio-uitgangsvolume van deze eenheid mogelijk te maken, stelt u LINE OUT LEVEL in op VARIABLE. Hierdoor kan het analoge uitgangsniveau worden aangepast met behulp van de VOLUME-knop van deze eenheid.
    • Volume-instellingen worden afzonderlijk bewaard voor analoge audio uitgang en hoofdtelefoonuitgang.

Automatische stroombesparingsfunctie

Deze eenheid heeft een automatische stroombesparingsfunctie.
Standaard staat de instelling op ON.
De eenheid gaat automatisch in de stand-by modus als er gedurende ongeveer 30 minuten geen audio wordt uitgevoerd en er geen bediening plaatsvindt.
Zet de automatische stroombesparingsfunctie op OFF om deze uit te schakelen.

Helderheid display

Dit kan worden gebruikt om de helderheid van het display aan te passen.
Standaard staat de instelling op BRIGHT.
Wanneer ingesteld op AUTO OFF (automatische verlichting uit), schakelt het display uit wanneer het niet wordt gebruikt.

Upconversie

De upconversiefunctie kan worden gebruikt met andere ingangsbronnen dan analoge audio.
De relaties tussen ingangssamplingfrequenties en samplingfrequenties na upconversie zijn als volgt.

Ingangsbron		Upconversie-instelling
Digitale audio-ingang	USB	OFF	2× Fs	4× Fs	8× Fs
Ingangssamplingfrequentie		Samplingfrequentie na upconversie
[kHz]		[kHz]
32	−	32	64	128	256
44.1	44.1	44.1	88.2	176.4	352.8
88.2	88.2	88.2	88.2	176.4	352.8
176.4	176.4	176.4	176.4	176.4	352.8
−	352.8	352.8	352.8	352.8	352.8
48	48	48	96	192	384
96	96	96	96	192	384
192	192	192	192	192	384
−	384	384	384	384	384

Deze waarden worden niet geconverteerd.

• De maximale upconversie is 8× Fs.
• Upconversie is niet mogelijk wanneer de ingang DSD is.

Display

Wanneer ingeschakeld

Nadat berichten zoals hierboven verschijnen, wordt de ingangsbron op het display weergegeven.

Afspeelbronscherm

Het afspeelbronscherm verschijnt na het inschakelen van de eenheid en na ongeveer zeven seconden zonder bediening wanneer een instellingenscherm open is.
Het ingangssignaalformaat of volume wordt rechts van de afspeelbron weergegeven. Druk op de DISPLAY-knop op de afstandsbediening om te wijzigen wat wordt weergegeven.

Voorbeelden van displays
Informatiescherm afspeelbron

• Gestopt

• Afspelen


Druk op de DISPLAY-knop op de afstandsbediening.
Volumeweergave

Naam van de afspeelbron

Dit toont de naam van de geselecteerde bron.
De namen op het display komen overeen met de geselecteerde connectoren als volgt.
De namen tussen haakjes verschijnen bij het schakelen.
USB (USB)
USB-poort (USB Type B aan de achterkant)
COAX1 (COAXIAL 1)
RCA COAXIAL digitale audio-ingangsconnector 1
COAX2 (COAXIAL 2)
RCA COAXIAL digitale audio-ingangsconnector 2
OPT1 (OPTICAL 1)
OPTICAL digitale audio-ingangsconnector 1
OPT2 (OPTICAL 2)
OPTICAL digitale audio-ingangsconnector 2
NET (NETWORK)
ETHERNET-poort
Bluetooth (Bluetooth)
Bluetooth-apparaat
LINE RCA (LINE RCA)
RCA analoge audio-ingangsconnectoren
LINE XLR (LINE XLR)
XLR analoge audio-ingangsconnectoren

Ingangssignaalstatus

Dit toont de ingangsbron signaalstatus.
OPMERKING
Er wordt niets weergegeven wanneer ingesteld op LINE RCA of LINE XLR.

CHECK
De verbinding wordt gecontroleerd.
PCM 32kHz
PCM 44.1kHz
PCM 48kHz
PCM 88.2kHz
PCM 96kHz
PCM 128kHz
PCM 176.4kHz
PCM 192kHz
PCM 256kHz
PCM 352.8kHz
PCM 384kHz
DSD 2.8MHz
DSD 5.6MHz
DSD 11.2MHz
DSD 22.5MHz
Deze tonen het ingangssignaaltype en de samplingfrequentie.

Informatiescherm afspeelformaat

Druk tijdens het afspelen op de INFO-knop op de afstandsbediening om informatie over het afspeelformaat weer te geven.

• De ingangssignaal- en afspeelsignaaldisplays zijn hetzelfde wanneer de upconversie-instelling "OFF" is.

Voorbeeld wanneer de afspeelbron USB, COAX1, COAX2, OPT1 of OPT2 is ("8× Fs" upconversie-instelling)

Voorbeeld wanneer de afspeelbron NET of Bluetooth is ("4× Fs" upconversie-instelling)

Volumeweergave

Er kunnen twee soorten volumes worden weergegeven: STEP en dB.
Dit wordt ingesteld met de instelling VOLUME TYPE.
De volume-instelling die wordt weergegeven, wordt vergroot wanneer u aan de VOLUME-knop van deze eenheid draait.

VOLUME TYPE ingesteld op "STEP (0-100)"
Voorbeeld van display

Het maximale volumeniveau is 100 en het minimale niveau is 0. Stel de VOLUME-knop in op de minimale waarde (0) voordat u een hoofdtelefoon aansluit. Als u dit niet doet, kan dit plotselinge luide geluiden veroorzaken, die de hoofdtelefoon kunnen beschadigen, het gehoor kunnen schaden of andere problemen kunnen veroorzaken.

VOLUME TYPE ingesteld op "dB"
Voorbeeld van display

Het maximale volumeniveau is +24 dB en het minimale niveau is −∞ dB (negatieve oneindigheid). Stel de VOLUME-knop in op de minimale waarde (−∞ dB) voordat u een hoofdtelefoon aansluit. Als u dit niet doet, kan dit plotselinge luide geluiden veroorzaken, die de hoofdtelefoon kunnen beschadigen, het gehoor kunnen schaden of andere problemen kunnen veroorzaken.
Het ingestelde uitgangsniveau wordt weergegeven wanneer LINE OUT LEVEL is ingesteld op "FIXED 0dB" of "FIXED +6dB".
Voorbeeld wanneer VOLUME TYPE is ingesteld op "dB"

• Als VOLUME TYPE is ingesteld op "STEP (0-100)", wordt "VOL. 86" weergegeven wanneer is ingesteld op "FIXED 0dB" en "VOL. 90" wordt weergegeven wanneer is ingesteld op "FIXED +6dB".

Wanneer LINE OUT LEVEL is ingesteld op "OFF", wordt "VOL. 0" of "−∞ dB" weergegeven.
Voorbeeld wanneer VOLUME TYPE is ingesteld op "dB"

Wanneer LINE OUT LEVEL is ingesteld op FIXED of OFF
Draaien aan de VOLUME-knop zorgt ervoor dat het volgende wordt weergegeven.
LINE OUT LEVEL ingesteld op FIXED

LINE OUT LEVEL ingesteld op OFF

Basisbediening

1. Zet de STANDBY/ON-schakelaar in de ON-stand om de eenheid in te schakelen.

   • Als een stereo-versterker op deze eenheid is aangesloten, schakelt u de versterker altijd als allerlaatste in.
2. Minimaliseer het volume.
   Minimaliseer het volume op apparaten die worden gebruikt om het volume te regelen (deze eenheid, de stereo-versterker of andere apparatuur die op deze eenheid is aangesloten).
3. Druk op de OUTPUT-knop om de connector(en) te selecteren die analoge audio uitvoeren.

4. Draai aan de SOURCE-knop om de ingangsbron te selecteren.

   De geselecteerde bron verschijnt op het display.
   • U kunt ook de knoppen voor het selecteren van de ingang op de afstandsbediening gebruiken.
   • Als het ingangssignaal geen digitaal audiosignaal is of een audio signaalformaat is dat niet wordt ondersteund door deze eenheid, zoals Dolby Digital of DTS, wordt er geen audio uitgevoerd. Stel de digitale uitgang van het aangesloten apparaat in op PCM-audio-uitgang.
   • Om audiobestanden af te spelen wanneer deze eenheid is ingesteld op USB, moet u eerst een speciale driver op de computer installeren voordat u ze aansluit.
   • DSD-gegevens kunnen alleen worden afgespeeld als de ingangsbron USB of NET (inclusief USB-flashdrives) is of bij gebruik van digitale invoer in DoP-indeling.
   • Als u NET of een USB-flashdrivepoort (voor of achter) wilt gebruiken, installeert u TEAC HR Streamer (gratis) op een smartphone of tablet en verbindt u deze met hetzelfde netwerk als de eenheid.
5. Bedien het afspeelapparaat.
   Raadpleeg de bedieningshandleiding van dat apparaat.
6. Pas het volume aan.
   Bij gebruik van de lijnuitgangen
   Wanneer LINE OUT LEVEL is ingesteld op VARIABLE, draait u aan de VOLUME-knop van deze eenheid om het volume aan te passen.
   Wanneer LINE OUT LEVEL is ingesteld op een andere instelling, kan het volume niet worden aangepast vanaf deze eenheid. Gebruik de stereo-versterker of een ander apparaat dat op deze eenheid is aangesloten om het volume aan te passen.
   Wanneer een hoofdtelefoon op deze eenheid is aangesloten
   Draai aan de VOLUME-knop van deze eenheid om het volume aan te passen.
   • Wanneer de VOLUME-knop van deze eenheid is ingeschakeld, wordt de volume-instelling weergegeven.

OPMERKING

• De automatische stroombesparingsfunctie staat op ON wanneer deze nieuw uit de fabriek wordt verzonden.
• Wanneer DIMMER (helderheid display) is ingesteld op AUTO OFF, wordt het display uitgeschakeld wanneer het niet wordt gebruikt.

Bluetooth^® draadloze technologie

Bluetooth^® opmerkingen

Wanneer u dit apparaat gebruikt met een mobiele telefoon of andere Bluetooth-apparaten, mogen deze niet meer dan ongeveer 10 m (33 ft) van elkaar verwijderd zijn. Afhankelijk van de gebruiksomstandigheden kan de effectieve transmissieafstand echter korter zijn.
Draadloze communicatie met elk apparaat dat Bluetooth draadloze technologie ondersteunt, is niet gegarandeerd.
Om de compatibiliteit tussen dit apparaat en een ander apparaat dat Bluetooth draadloze technologie ondersteunt te bepalen, raadpleegt u de bedieningshandleiding van dat apparaat of neemt u contact op met de winkel waar u het hebt gekocht.

Profielen

Dit apparaat ondersteunt de volgende Bluetooth-profielen.

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio/Video Remote Control Profile)

Om audio over te dragen via Bluetooth draadloze transmissie, moet het Bluetooth-apparaat A2DP ondersteunen.
Om de weergave op het Bluetooth-apparaat te bedienen, moet het AVRCP ondersteunen.
Zelfs als een Bluetooth-apparaat dezelfde profielen ondersteunt, kunnen de functies ervan verschillen afhankelijk van de specificaties.

Codecs

Dit apparaat ondersteunt de volgende codecs. Het zal er automatisch een selecteren tijdens de audio-overdracht.

• LDAC
• LHDC
• Qualcomm® aptX™ HD audio
• Qualcomm® aptX™ audio o AAC
• SBC

Het apparaat selecteert de juiste codec om te gebruiken op basis van de codec-compatibiliteit van het andere Bluetooth-apparaat en de communicatievoorwaarden.

LDAC is een audiocoderingstechnologie ontwikkeld door Sony waarmee High-Resolution (Hi-Res) Audio-inhoud kan worden verzonden, zelfs via een Bluetooth-verbinding.
In tegenstelling tot andere Bluetooth-compatibele coderingstechnologieën zoals SBC, werkt het zonder enige down-conversie van de Hi-Res Audio-inhoud* en staat het ongeveer drie keer meer data** toe dan die andere technologieën om te worden verzonden via een Bluetooth draadloos netwerk met een ongekende geluidskwaliteit, door middel van efficiënte codering en geoptimaliseerde packetisatie.
* exclusief inhoud in DSD-formaat
** in vergelijking met SBC (Subband Coding) wanneer de bitrate van 990 kbps (96/48 kHz) of 909 kbps (88,2/44,1 kHz) is geselecteerd

OPMERKING

• U kunt de te gebruiken codec niet selecteren door bijvoorbeeld op een knop te drukken.
• Vanwege de kenmerken van Bluetooth draadloze technologie, in vergelijking met weergave op het Bluetooth-apparaat, zal de weergave via dit apparaat iets vertraagd zijn.

Inhoudsbescherming

Dit apparaat ondersteunt SCMS-T als een vorm van inhoudsbescherming bij het verzenden van audio, zodat het beschermde audio kan afspelen.

Transmissiebeveiliging

Dit apparaat ondersteunt beveiligingsfuncties tijdens Bluetooth draadloze transmissie in overeenstemming met de Bluetooth-standaardspecificaties, maar het garandeert niet de privacy van dergelijke transmissies. TEAC CORPORATION aanvaardt geen verantwoordelijkheid voor een informatielek dat optreedt tijdens Bluetooth draadloze transmissie.

Koppelen met een ander Bluetooth-apparaat

Het koppelen van dit apparaat met een ander Bluetooth-apparaat is noodzakelijk de eerste keer dat het wordt gebruikt en bij het verbinden met een ander Bluetooth-apparaat voor de eerste keer.

1. Draai de SOURCE-knop om Bluetooth te selecteren.

2. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
3. Houd de SOURCE-knop ingedrukt om de koppelingsmodus te openen.

   • "PAIRING..." knippert tijdens het koppelen.
4. Selecteer "UD-701N" (dit apparaat) op het andere Bluetooth-apparaat.
   Nadat dit apparaat de koppelingsmodus heeft geopend, koppelt u het met het andere Bluetooth-apparaat.
   Raadpleeg de bedieningshandleiding van dat Bluetooth-apparaat voor meer informatie.
   Na de verbinding toont het display de naam van het verbonden apparaat, gevolgd door de ingangsbron.
   Voorbeeld van het display


Afspelen vanaf een Bluetooth-apparaat

• Koppel dit apparaat de eerste keer dat u het gebruikt en wanneer u het voor de eerste keer met een ander Bluetooth-apparaat wilt verbinden.
• Wanneer u koppelt of verbinding maakt met een ander Bluetooth-apparaat, moeten ze zich binnen een paar meter van elkaar bevinden. Als ze te ver uit elkaar staan, kan het koppelen en de verbinding daarna onmogelijk worden.

1. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
2. Draai de SOURCE-knop om Bluetooth te selecteren.
   Dit stelt de bron in op Bluetooth.
   • U kunt ook de Bluetooth-knop op de afstandsbediening gebruiken.

Voorbeeld van het display

Dit apparaat zoekt naar gekoppelde apparaten en maakt er automatisch verbinding mee als er een wordt gevonden.
LET OP
Afhankelijk van het Bluetooth-apparaat moet u mogelijk ook verbindingshandelingen erop uitvoeren.
Als u geen succesvolle verbinding kunt maken, raadpleegt u de bedieningshandleiding van het Bluetooth-apparaat.

Het verbonden apparaat wijzigen

1. Druk op de SOURCE-knop om DEVICE SELECT (APPARAAT SELECTEREN) weer te geven.
   De onderste regel van het display toont de naam van het laatst verbonden apparaat.
   Voorbeeld van het display

2. Draai de SOURCE-knop om reeds gekoppelde Bluetooth-apparaten weer te geven.
   • Het apparaat kan maximaal acht apparaatkoppelingen onthouden.
   • Als er geen gekoppeld apparaat beschikbaar is, verschijnt het scherm als volgt.

   • Houd de ENTER-knop ingedrukt om de koppelingsmodus te openen.
   • De eerste 16 tekens van de apparaatnaam worden weergegeven.
   • Als er andere tekens dan Engelse letters en cijfers in de apparaatnaam voorkomen, wordt deze niet correct weergegeven.
3. Druk op de SOURCE-knop om verbinding te maken.
   Na de verbinding toont het display de ingangsbron.
   LET OP
   • Ongeacht de verbindingsstatus van dit apparaat en het andere Bluetooth-apparaat, als de ingangsbron niet wordt weergegeven, start u zowel dit apparaat als het andere apparaat opnieuw op en verbindt u ze opnieuw.
   • Afhankelijk van het Bluetooth-apparaat moet u mogelijk ook verbindingshandelingen erop uitvoeren.
     Als u geen succesvolle verbinding kunt maken, raadpleegt u de bedieningshandleiding van het Bluetooth-apparaat.
4. Start het afspelen op het andere Bluetooth-apparaat.
   Bevestig dat het volume is verhoogd op het andere Bluetooth-apparaat. Als u het volume niet verhoogt op het afspeelapparaat, wordt er mogelijk geen geluid uitgevoerd vanaf dit apparaat.

OPMERKING
Houd de MENU-knop ingedrukt om alle koppelingen met andere Bluetooth-apparaten te wissen.

Instellingen

1. Druk op de MENU button (knop) om het menuscherm te openen.

2. Draai aan de SOURCE knob (bronknop) om het item weer te geven dat u wilt instellen.

   • U kunt ook de omhoog en omlaag (, ) buttons (knoppen) op de afstandsbediening gebruiken.
     De menu-items verschijnen in de volgende volgorde.

3. Druk op de SOURCE knob (bronknop).

   • U kunt ook op de ENTER button (knop) op de afstandsbediening drukken.
   • De momenteel ingestelde waarde wordt weergegeven op het display.
4. Draai aan de SOURCE knob (bronknop) om de instellingswaarde te wijzigen.
   • U kunt ook de omhoog en omlaag (, ) buttons (knoppen) op de afstandsbediening gebruiken.
   • Druk op de MENU button (knop) om terug te keren naar de selectie van het instellingsitem.

5. Druk op de SOURCE knob (bronknop).
   • U kunt ook op de ENTER button (knop) op de afstandsbediening drukken.
6. Als u klaar bent met het wijzigen van de instellingen, drukt u op de MENU button (knop) om de status van de ingangsbron opnieuw weer te geven.

   • Als u ongeveer zeven seconden niets doet, keert het display terug naar de weergave van de status van de ingangsbron.

Upconversie

Gebruik dit om het gebruik van het upconversiecircuit in te stellen bij ontvangst van PCM-signalen.

OFF
Het ingangssignaal wordt ongewijzigd naar de D/A-converter gestuurd, zonder te worden ge-upconverteerd.
2× Fs
Als het ingangsaudiosignaal minder is dan 2× een standaard samplingfrequentie, wordt het 2× ge-upconverteerd en vervolgens naar de D/A-converter gestuurd.
4× Fs
Als het ingangsaudiosignaal minder is dan 4× een standaard samplingfrequentie, wordt het 4× ge-upconverteerd en vervolgens naar de D/A-converter gestuurd.
8× Fs
Als het ingangsaudiosignaal minder is dan 8× een standaard samplingfrequentie, wordt het 8× ge-upconverteerd en vervolgens naar de D/A-converter gestuurd.
NOTE
Dit kan rechtstreeks worden ingesteld met de UPCONVERT button (knop) op de afstandsbediening.

Kloksynchronisatie

• Kloksynchronisatie is alleen mogelijk wanneer de ingangsbron USB, NET (inclusief USB-flashstations), COAXIAL, OPTICAL of Bluetooth is.


OFF
Er wordt geen kloksynchronisatie gebruikt.
ON (DIN ASYNC)
De masterclock van dit apparaat wordt gesynchroniseerd met de 10MHz-klokingang via de CLOCK sync input (10MHz IN) connector (kloksynchronisatie-ingang).

• Wanneer de ingangsbron COAXIAL, OPTICAL of Bluetooth is, selecteert u dit wanneer alleen dit apparaat is gesynchroniseerd met een externe klok.

ON (DIN SYNC)
De masterclock van dit apparaat wordt gesynchroniseerd met de 10MHz-klokingang via de CLOCK sync input (10MHz IN) connector (kloksynchronisatie-ingang).

• Wanneer de ingangsbron COAXIAL, OPTICAL of Bluetooth is, selecteert u dit wanneer zowel dit apparaat als het digitale audio-uitvoerapparaat zijn gesynchroniseerd met dezelfde externe klok.

NOTE
Wanneer de ingangsbron USB of NET (inclusief USB-flashstations) is, is de werking hetzelfde wanneer deze is ingesteld op ON (DIN ASYNC) of ON (DIN SYNC).

XLR-polariteit

Gebruik dit om de polariteit van de XLR analog audio output (LINE OUT) connectors (lijnuitgang) in te stellen.

PIN2 HOT
Uitvoer via de XLR-connectors met 2: HOT polariteit.
PIN3 HOT
Uitvoer via de XLR-connectors met 3: HOT polariteit.

Lijnuitgangsniveau

Gebruik dit om het audioniveau in te stellen dat wordt uitgevoerd vanaf de analog audio output (LINE OUT) connectors (lijnuitgang).

FIXED 0dB
Er wordt maximaal 2 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met een versterker.
FIXED +6dB
Er wordt maximaal 4 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met een versterker.

• Als het geluid vervormt, stelt u dit in op FIXED 0dB.

VARIABLE
Hiermee kan het analoge uitgangsniveau worden aangepast met behulp van de VOLUME knob (knop) van dit apparaat. Selecteer dit als u het volume wilt aanpassen met dit apparaat.
OFF
Er wordt nooit geluid uitgevoerd.

Hoofdtelefooninstelling (XLR)

Stel het drivertype in van de hoofdtelefoon die is aangesloten op de BALANCED PHONES jack (gebalanceerde hoofdtelefoonaansluiting).

BALANCED
Gebalanceerde hoofdtelefoons worden bediend met differentiële aandrijving. De negatieve en positieve connectors werken met tegengestelde polariteiten.
ACTIVE GROUND
De versterker stuurt zo aan dat de negatieve connector van de gebalanceerde hoofdtelefoon 0 V is.

Helderheid display

BRIGHT
Helder
SLIGHTLY BRIGHT
Licht gedimd
DARK
Donker
AUTO OFF
Schakelt automatisch uit

• Het display wordt uitgeschakeld wanneer het niet wordt gebruikt.

NOTE
Dit kan rechtstreeks worden ingesteld met de DIMMER button (knop) op de afstandsbediening.

Volume display

Dit stelt in hoe het volume wordt weergegeven.

STEP (0-100)
Dit toont het volume in stappen van 0 (minimum) tot 100 (maximum).
dB
Dit toont het volume in decibel (dB).

Schermindicatie

Selecteer de informatie die rechts van de afspeelbron wordt weergegeven.

VOLUME
Het volume wordt weergegeven.
SAMPLING FREQ.
Informatie over de afspeelbron wordt weergegeven.
NOTE
Dit kan rechtstreeks worden verzonden met de DISPLAY button (knop) op de afstandsbediening.

Automatische energiebesparingsfunctie

Dit apparaat heeft een automatische energiebesparingsfunctie.

• De automatische energiebesparingsfunctie is ingeschakeld wanneer het apparaat nieuw uit de fabriek wordt verzonden.


OFF
De automatische energiebesparingsfunctie is uitgeschakeld.
ON
Het apparaat gaat automatisch in de stand-bymodus als er geen audio wordt uitgevoerd en er gedurende ongeveer 30 minuten geen handelingen worden uitgevoerd.

PCM-signaal D/A-conversie

DELTA SIGMA Fs

Hiermee stelt u de ΔΣ-modulator samplingfrequentie in. Selecteer de geluidsinstelling die uw voorkeur heeft.
128× Fs
256× Fs
512× Fs

PCM DELTA SIGMA

Hiermee stelt u de ΔΣ-modulator uitvoerindeling in.
MULTI BIT
Dit geeft uitvoer met behulp van meerdere niveaus.
DSD (1 BIT)
Dit geeft uitvoer met behulp van de DSD-indeling.

DSD low-pass filter

OFF
Het low-pass filter is uitgeschakeld.
FIR 1
FIR low-pass filter type 1
FIR 2
FIR low-pass filter type 2

• De instellingen FIR 1 en FIR 2 zijn alleen effectief tijdens DSD-ingang en/of wanneer PCM DELTA SIGMA is ingesteld op DSD (1 BIT).

Weergavestijl tijdens netwerkingang

Selecteer wat wordt weergegeven wanneer het netwerk de afspeelbron is.

NORMAL
De afspeelbron wordt weergegeven met de ingangssignaalindeling of het volume.
PLAYER
De index, tijd en andere items worden weergegeven.

Netwerkbedrijfsmodus

NORMAL
Dit is de normale modus. Alle netwerkfuncties kunnen worden gebruikt.
RAAT dedicated
Deze modus is bedoeld voor RAAT (Roon).
Het netwerk kan alleen verbinding maken met Roon.

• Verbetering van de audiokwaliteit wordt nagestreefd door netwerkfuncties (waaronder OpenHome (UPnP), Spotify Connect en Tidal Connect) anders dan Roon te stoppen.
• Dit apparaat wordt niet langer weergegeven als speler/renderer in TEAC HR Streamer en andere OpenHome (UPnP) bedieningsapps.

DEACTIVATE
Hiermee worden de netwerkfuncties gestopt.

• NETWORK wordt niet weergegeven als een optie voor de ingangsbron.

Links-rechts balans aanpassing

Pas de links-rechts balans aan.
Deze instelling kan voor elke uitgang worden gemaakt.
Dit kan worden ingesteld van Lch 24,0 dB tot Rch 24,0 dB in stappen van 0,5 dB.
Wanneer het volume hetzelfde is voor zowel het linker- als het rechterkanaal, wordt "ctr. 0.0dB" weergegeven.

Lijn pass through

Dit voert de lijningang uit van RCA- en XLR-connectors zonder het volume te wijzigen.

OFF
Er zijn geen doorgangsingangen ingesteld.
LINE RCA
LINE XLR
Signalen worden uitgevoerd zonder dat het volume door het apparaat wordt aangepast.
ATTENTIE
Als ingangen die zijn aangesloten op een gewoon apparaat met vaste uitvoer worden geselecteerd, kunnen signalen die te sterk zijn naar de luidsprekers worden uitgevoerd, waardoor deze beschadigd raken.
De luidsprekers die zijn aangesloten op een eindversterker die op dit apparaat is aangesloten, kunnen bijvoorbeeld worden gedeeld als de voorluidsprekers van de AV-versterker als de pre-out connectors (bijvoorbeeld FRONT L/R) van de AV-versterker zijn aangesloten op de RCA analog audio input connectors (analoge audio-ingangen) van dit apparaat en LINE PASS THROUGH is ingesteld op LINE RCA. (De AV-versterker regelt de volumeaanpassing wanneer de ingangsbron is ingesteld op "LINE RCA".)

Informatie display

Dit toont de versie van de firmware die door het apparaat wordt gebruikt.

SYSTEM
De microcomputer firmwareversie
USB
De USB-firmwareversie
FPGA
De FPGA-firmwareversie
Bluetooth
De Bluetooth-module firmwareversie
NETWORK
De netwerkmodule firmwareversie

Muziek afspelen op een computer

Ondersteunde besturingssystemen

Dit apparaat kan via USB worden aangesloten en worden gebruikt met een computer waarop een van de volgende besturingssystemen draait.
Werking met andere besturingssystemen kan niet worden gegarandeerd (vanaf juli 2021).

Bij gebruik van Mac
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
macOS High Sierra (10.13)
macOS Mojave (10.14)
macOS Catalina (10.15)
macOS Big Sur (11)

Bij gebruik van Windows
Windows 7 (32/64-bit)
Windows 8 (32/64-bit)
Windows 8.1 (32/64-bit)
Windows 10 (32/64-bit)

De driver installeren

Bij gebruik van Mac

Dit apparaat kan worden bediend met de standaard OS-driver, dus het is niet nodig om een driver te installeren.
Er moet echter een speciale driver op de computer worden geïnstalleerd om Bulk Pet te kunnen gebruiken.

Bij gebruik van Windows

Als u dit apparaat wilt gebruiken voor het afspelen van bestanden op een computer, installeert u de speciale driver op de computer.

BELANGRIJKE MEDEDELING
U moet de speciale driversoftware installeren voordat u dit apparaat met een USB-kabel op een computer aansluit.
Als u het apparaat via USB op de computer aansluit voordat u de driver installeert, werkt het niet goed.
Afhankelijk van de samenstelling van de computerhardware en -software is bediening mogelijk niet mogelijk, zelfs niet met de bovenstaande besturingssystemen.

De driver op een computer installeren

Installeer de speciale driversoftware op de computer nadat u deze van de volgende URL hebt gedownload.
Raadpleeg de TEAC ASIO USB DRIVER-installatiehandleiding die bij de driver is inbegrepen voor meer informatie over installatie- en OS-instellingsprocedures.
https://teac.jp/int/product/ud-701n/download

Opmerking over transmissiemodi

Dit apparaat kan gegevens overdragen in Isochronous- of Bulk Pet-modus. De samplingfrequenties die kunnen worden verzonden zijn 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz en 384 kHz. Wanneer u correct bent aangesloten, kunt u "TEAC USB AUDIO DEVICE" selecteren als audio-uitvoer van het computer-OS.

• Audiogegevens die vanaf de computer worden verzonden, worden verwerkt met behulp van de klok van dit apparaat tijdens de gegevensoverdracht, waardoor jitter kan worden verminderd.

De TEAC HR Audio Player-afspeeltoepassing downloaden

U kunt Mac- en Windows-versies van onze gratis TEAC HR Audio Player-toepassing downloaden die het afspelen van DSD-bestanden ondersteunt van de TEAC International-site. https://teac.jp/int/product/hr_audio_player/download

TEAC HR Audio Player-instellingsopmerking
Om 22,5 MHz DSD-opnamen af te spelen met de TEAC HR Audio Player, opent u het Configure-venster en stelt u de "Decode mode" in op "DSD Native".
Om andere formaten dan 22,5 MHz DSD af te spelen, kunt u dit naar wens instellen op "DSD over PCM" of "DSD Native".
Raadpleeg "Selecting DSD decoding mode" in de TEAC HR Audio Player-gebruikershandleiding voor meer informatie.

Audiobestanden afspelen vanaf een computer

1. Sluit de USB-poort aan de achterkant van dit apparaat aan op de computer met behulp van een USB-kabel.

   • Gebruik een kabel met een connector die overeenkomt met die van dit apparaat.
2. Schakel de computer in.
   • Bevestig dat het besturingssysteem correct is opgestart.
3. Schuif de STANDBY/ON-schakelaar in de ON-stand om het apparaat in te schakelen.

4. Draai aan de SOURCE-knop om USB te selecteren.

5. Start het afspelen van een audiobestand op de computer.
   Door het uitgangsvolume van de computer te maximaliseren en de volume-uitvoer van de stereo-versterker aan te passen, kan een betere geluidskwaliteit worden bereikt.
   Minimaliseer het volume van de stereo-versterker voordat u begint met afspelen. Verhoog het vervolgens geleidelijk.
   Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, draait u de VOLUME-knop tegen de klok in om het volume te minimaliseren voordat u deze opzet. Verhoog het vervolgens geleidelijk.

• De computer en dit apparaat kunnen elkaar niet bedienen.
• Doe geen van de volgende dingen bij het afspelen van audiobestanden via de USB-verbinding. Dit kan ervoor zorgen dat de computer niet meer goed werkt. Sluit altijd de audio-afspeelsoftware af voordat u een van deze handelingen uitvoert.
  • De USB-kabel loskoppelen
  • Het apparaat uitschakelen of in de stand-bymodus zetten
  • De huidige ingangsselectie wijzigen
• Geluiden van computerbediening worden ook verzonden bij het afspelen van audiobestanden via de USB-verbinding. Om te voorkomen dat deze geluiden worden weergegeven, past u de nodige instellingen op uw computer aan.
• Als u de audio-afspeelsoftware start voordat u dit apparaat op de computer aansluit of voordat u de ingang op USB instelt, worden audiobestanden mogelijk niet correct afgespeeld. Als dit gebeurt, start u de audio-afspeelsoftware opnieuw of start u de computer opnieuw op.

MQA (Master Quality Authenticated)

MQA is een bekroonde Britse technologie die het geluid van de originele masteropname levert. Het master MQA-bestand is volledig geauthenticeerd en is klein genoeg om te streamen of te downloaden.
Ga naar mqa.co.uk voor meer informatie.
De UD-701N bevat MQA-technologie, waarmee u MQA-audiobestanden en -streams kunt afspelen, waardoor het geluid van de originele masteropname wordt geleverd.
'MQA' of 'MQA.' geeft aan dat het product een MQA-stream of -bestand decodeert en afspeelt, en geeft de herkomst aan om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. "MQA." geeft aan dat het een MQA Studio-bestand afspeelt, dat ofwel in de studio is goedgekeurd door de artiest/producer, ofwel is geverifieerd door de auteursrechthebbende.

• Dit apparaat kan MQA-streams en -bestanden alleen decoderen wanneer de afspeelbron NET (inclusief USB-flashstations), USB, COAXIAL of OPTICAL is.
• Gebruik CLOCK SYNC ingesteld op OFF of ON (DIN SYNC) bij het uitvoeren van MQA-decodering van signalen van COAXIAL- of OPTICAL-bronnen, omdat signalen bit-perfect moeten worden ontvangen. Bovendien, indien ingesteld op ON (DIN SYNC) wanneer een CD-speler of ander digitaal uitvoerapparaat niet is geklokt, kunnen audio overslaan en uitvallen optreden.

Weergavevoorbeeld tijdens MQA-afspelen

Probleemoplossing

Als u een probleem ondervindt met dit apparaat, neem dan even de tijd om de volgende informatie te bekijken voordat u service aanvraagt. Als het nog steeds niet correct werkt, neemt u contact op met de winkel waar u het apparaat hebt gekocht.

Algemeen

Het apparaat gaat niet aan.

• Controleer of het netsnoer volledig in het stopcontact is gestoken. Als het stopcontact is geschakeld, controleert u of de schakelaar in de AAN-stand staat.
• Sluit een ander elektrisch apparaat aan op het stopcontact om te bevestigen dat het stroom levert.
• Als de automatische energiebesparingsfunctie ervoor heeft gezorgd dat het apparaat in de stand-bymodus is gegaan, drukt u op de STANDBY/ON-knop op de afstandsbediening om het apparaat opnieuw in te schakelen.

Het apparaat wordt automatisch uitgeschakeld.

• Dit komt doordat de automatische energiebesparingsfunctie het apparaat heeft uitgeschakeld. Zet de STANDBY/ON-schakelaar eenmaal op STANDBY en zet hem vervolgens weer op ON.
  Wijzig indien nodig de automatische energiebesparingsinstelling.

De afstandsbediening werkt niet.

• Schakel de hoofdunit in.
• Als de batterijen leeg zijn, vervangt u beide door nieuwe.
• De afstandsbediening werkt niet als er obstakels zijn tussen de afstandsbediening en de hoofdunit. Richt de afstandsbediening op het voorpaneel van het apparaat vanaf een afstand van minder dan ongeveer 7 m.

Een televisie of ander apparaat werkt niet goed.

• Het gebruik van de afstandsbediening van dit apparaat kan ervoor zorgen dat sommige televisies en andere apparaten met draadloze afstandsbedieningsfuncties niet correct werken.

Er is een brommend geluid.

• Als een aansluitkabel zich in de buurt van een netsnoer, fluorescentielamp of vergelijkbare oorzaak van storing bevindt, vergroot u de afstand tussen deze zo veel mogelijk.

Er wordt geen geluid uitgevoerd.

• Als er een stereo-versterker op dit apparaat is aangesloten, past u het volume aan.
• Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, gebruikt u de VOLUME-knop om het volume aan te passen.
• Gebruik de SOURCE-knop om de ingang te selecteren die is aangesloten op de bron die u wilt horen.
• Druk op de OUTPUT-knop om de connectoren te selecteren die analoge audio uitvoeren.
• Bevestig de verbindingen met andere apparatuur opnieuw.
• Dit apparaat kan alleen tweekanaals audiosignalen afspelen. Zie de invoersignaalformaten die in de specificaties worden vermeld voor meer informatie over signaalformaten.

Er komt geen geluid uit één kant van de hoofdtelefoon.

• Controleer of de hoofdtelefoonstekker volledig is ingestoken.

Kloksynchronisatie

De CLOCK-indicator stopt niet met knipperen.

• Zet kloksynchronisatie op OFF wanneer u deze niet gebruikt.
• Er wordt mogelijk een kloksignaal ingevoerd waarmee het apparaat niet kan synchroniseren. Controleer de aansluitingen van de kloksynchronisatieconnectoren en de instellingen van het aangesloten apparaat.

Verbindingen met een computer

Computer herkent dit apparaat niet.

• Zie "Ondersteunde besturingssystemen" voor informatie over ondersteunde besturingssystemen. Werking met niet-ondersteunde besturingssystemen wordt niet gegarandeerd.

Er treedt ruis op.

• Het starten van andere toepassingen tijdens het afspelen van een audiobestand kan het afspelen onderbreken of ruis veroorzaken. Start geen andere toepassingen tijdens het afspelen.
• Wanneer het apparaat bijvoorbeeld via een USB-hub op een computer is aangesloten, kan er ruis worden gehoord. Als dit gebeurt, sluit u het apparaat rechtstreeks op de computer aan.

Audiobestanden kunnen niet worden afgespeeld.

• Sluit dit apparaat aan op de computer en zet de ingang van dit apparaat op USB voordat u de audio-afspeelsoftware start.
  Als u dit apparaat op de computer aansluit of de ingang op USB zet nadat u de audio-afspeelsoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld.

Het afspelen is gestopt met werken.

• Controleer de instelling van het audio-uitvoerapparaat van het besturingssysteem. Probeer de driver te verwijderen en opnieuw te installeren. Zie de TEAC ASIO USB DRIVER-installatiehandleiding die bij de driver is inbegrepen voor meer informatie.

Bluetooth-verbinding

Kan de apparaatnaam niet weergeven.

• Dit apparaat ondersteunt de weergave van symbolen of doublebyte-tekens, waaronder Japans en Chinees, niet.
  Gebruik alleen Engelse letters en cijfers voor de namen van Bluetooth-apparaten die op dit apparaat zijn aangesloten.

Kan het aangesloten Bluetooth-apparaat niet wijzigen.

• Dit apparaat kan niet tegelijkertijd Bluetooth-verbindingen met meerdere Bluetooth-apparaten hebben.
  Om het apparaat dat via Bluetooth met dit apparaat is verbonden te wijzigen, beëindigt u de verbinding met het momenteel verbonden Bluetooth-apparaat voordat u verbinding maakt met een ander Bluetooth-apparaat.

Er wordt geen geluid uitgevoerd of het volume is laag.

• Controleer of het volume op het andere Bluetooth-apparaat is verhoogd. Als u het volume op het afspeelapparaat niet verhoogt, wordt er mogelijk geen geluid van dit apparaat uitgevoerd.

Aangezien dit apparaat een microcontroller gebruikt, kunnen externe ruis en andere interferentie ervoor zorgen dat het apparaat niet meer goed werkt. Als dit gebeurt, haalt u het netsnoer uit het stopcontact, wacht u even en schakelt u het apparaat weer in en start u de bewerkingen opnieuw.

Standaardinstellingen herstellen

1. Houd de MENU-knop ingedrukt en zet de STANDBY/ON-schakelaar op ON.

2. Laat de MENU-knop los wanneer het FACTORY RESET-menu (Fabrieksinstellingen herstellen) verschijnt.

3. Druk op de SOURCE-knop (Bron).
   Het resetten begint wanneer "PLEASE WAIT!" (Even geduld!) verschijnt.

   Het scherm voor de afspeelbron verschijnt nadat het resetten is voltooid.
   Weergavevoorbeeld

   LET OP
   • Zet het apparaat niet in de stand-bymodus totdat het scherm met de afspeelbron verschijnt.
   • Deze bewerking herstelt alle instellingen, inclusief netwerkinstellingen, naar hun standaardwaarden.

• De fabrieksinstellingen zijn de instellingswaarden die worden weergegeven in de scherm afbeeldingen die worden gebruikt in de uitleg in deze handleiding.

Specificaties

Analoge audio-uitgangen

Connectoren:

• XLR-connectoren × 1 paar (L/R)
• RCA-connectoren × 1 paar (L/R)

Uitgangsimpedantie:

• XLR: 220 Ω
• RCA: 180 Ω

Maximaal uitgangsniveau (1 kHz/volledige schaal, in 10 kΩ)

• FIXED 0dB: XLR/RCA: 2,0 Vrms
• FIXED +6dB: XLR/RCA: 4,0 Vrms
• VARIABLE:
  • XLR: 12 Vrms
  • RCA: 6 Vrms

Frequentierespons*: 5 Hz – 80 kHz (+1 dB/−6 dB)
S/N-verhouding*: 108 dB (A-weging, 1 kHz)
Vervorming*: 0,002% (1 kHz, LPF: 20 Hz – 20 kHz)
*Meetomstandigheden
Ingangssignaal: 11,2MHz DSD
Meetoutput: RCA
DSD low-pass filter: FIR 1

Hoofdtelefoonuitgang

Connectoren:

• Standaard 6,3mm (1/4") stereo-jack × 1
• 4-pins XLR-jack × 1

Maximaal effectief vermogen

• ONGEBALANCEERD: 500 mW + 500 mW (in 32 Ω)
• GEBALANCEERD: 700 mW + 700 mW (in 32 Ω)

Toepasselijke belastingsimpedantie: 16–600 Ω

Analoge audio-ingangen

Connectoren:

• XLR-connectoren × 1 paar (L/R)
• RCA-connectoren × 1 paar (L/R)

Ingangsimpedantie:

• XLR: 50 kΩ
• RCA: 25 kΩ

Maximaal ingangsniveau:

• XLR: 5 Vrms
• RCA: 2,5 Vrms

Digitale audio-ingangen**

USB: 1 (Type B-poort, USB 2.0 of hoger)

• Ingangssignaalformaten
  • Lineaire PCM:
    • 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz
    • 16-bits, 24-bits, 32-bits
  • DSD: 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz

COAXIAL digitaal: 2

• Ingangsniveau: 0,5 Vpp
• Ingangsimpedantie: 75 Ω
• Ingangssignaalformaten
  • Lineaire PCM:
    • 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
    • 16-bits, 24-bits
  • DSD: 2,8 MHz (ondersteund met behulp van 176,4kHz/24-bits DoP-transmissie)

OPTICAL digitaal: 2

• Ingangsniveau: −24,0 dBm tot −14,5 dBm piek
• Ingangssignaalformaten
  • Lineaire PCM:
    • 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
    • 16-bits, 24-bits
  • DSD: 2,8 MHz (ondersteund met behulp van 176,4kHz/24-bits DoP-transmissie)

ETHERNET: 1 (1000BASE-T)

• Ingangssignaalformaten
  • Lineaire PCM:
    • 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz (stereo)
    • 16-bits, 24-bits, 32-bits

Alleen bestanden met gehele getalformaten kunnen worden afgespeeld.

• DSD: 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz (stereo)
• Ondersteunde bestandsformaten
  • PCM lossless: FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
  • DSD lossless: DSF, DSDIFF (DFF), DoP
  • Gecomprimeerde audio: MP3, AAC (m4a-container)

USB-flashdrivepoorten: 2 (Type A-poort, USB 2.0-standaard)

• Maximale stroomtoevoer: 0,5 A
• Ingangssignaalformaten
  • Lineaire PCM:
    • 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz (stereo)
    • 16-bits, 24-bits, 32-bits

Alleen bestanden met gehele getalformaten kunnen worden afgespeeld.

• DSD: 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz (stereo)
• Ondersteunde bestandssystemen:
  • FAT32, exFAT en NTFS
    Enkele partitie
• Ondersteunde bestandsformaten
  • PCM lossless: FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
  • DSD lossless: DSF, DSDIFF (DFF), DoP
  • Gecomprimeerde audio: MP3, AAC (m4a-container)

**Zie de handleiding van de TEAC HR Streamer voor meer informatie over USB-flashdrivepoorten en netwerken.

Bluetooth-functie

Bluetooth-versie: 4.2
Output class: Class 2 (transmissieafstand zonder obstakels***: 10 m)
Ondersteunde profielen: A2DP, AVRCP
Ondersteunde A2DP-codecs: LDAC, LHDC, Qualcomm® aptX™ HD audio, Qualcomm® aptX™ audio, AAC, SBC
Ondersteunde A2DP-contentbescherming: SCMS-T
Maximaal aantal opgeslagen koppelingen: 8
***De transmissieafstand is een schatting. De transmissieafstand kan variëren afhankelijk van de omgeving en elektromagnetische golven.

Kloksynchronisatie-ingang

Connector: BNC
Ingangssamplingfrequentie: 10 MHz
Ingangsimpedantie: 50 Ω
Ingangsniveau:

• Rechthoekige golf: equivalent aan TTL-niveaus
• Sinusgolf: 0,5 tot 1,0 Vrms

Externe bediening

Trigger-ingang (12V TRIGGER IN): 1 (3,5mm mono-minijack)

• Ingangsniveau: 12 V, 1 mA

Trigger-uitgang (12V TRIGGER OUT): 1 (3,5mm mono-minijack)

• Uitgangsniveau: 12 V
• Maximale stroomtoevoer: 100 mA

Algemeen

Voeding

• Model voor Europa: AC 220–240 V, 50/60 Hz
• Model voor de Verenigde Staten/Canada: AC 120 V, 60 Hz

Stroomverbruik: 40 W
Stand-by vermogen: 0,4 W (in stand-bymodus)
Externe afmetingen (B × H × D, inclusief uitsteeksels): 444 × 111,3 × 333,6 mm (17 1/2" × 4 1/2" × 13 1/4")
Gewicht: 11,8 kg (26 1/8 lb)
Bedrijfstemperatuurbereik: +5°C tot +35°C
Luchtvochtigheidsbereik bij gebruik: 5% tot 85% (geen condensatie)
Opslagtemperatuurbereik: −20°C tot +55°C

• Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd. o Gewicht en afmetingen zijn bij benadering.
• Illustraties in deze handleiding kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van ongeïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (onderhoud) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA VRIJ TE MAKEN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN HEEFT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEEFT GEKOCHT VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN HIERIN SPECIFIEK VERMELD, KAN LEIDEN TOT BLOOTSTELLING AAN GEVAARLIJKE STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmte roosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen.

13. Koppel dit apparaat los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal vermogen in de niet-werkende stand van het stopcontact met de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand.
• De stekker wordt gebruikt als ontkoppelingsinrichting; de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• De handvatachtige delen aan de linker- en rechterkant van het voorpaneel zijn decoratief. Steek er geen vingers doorheen en gebruik ze niet om het apparaat te dragen.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of overmatige hitte.
• VOORZICHTIG voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met een klasse I-constructie zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardverbinding.
IN DE VS/CANADA ALLEEN GEBRUIKEN OP EEN 120V-VOEDING.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen voorwerpen. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen plaatst met de juiste positieve () en negatieve () oriëntatie.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening gedurende lange tijd (langer dan een maand) niet wordt gebruikt, verwijder dan de batterijen om lekken te voorkomen.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen batterijen van andere types dan gespecificeerd. Meng geen nieuwe batterijen met oude of gebruik verschillende soorten batterijen samen.
• Verhit of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad een batterij nooit op, tenzij is bevestigd dat het een oplaadbaar type is.
• Stel batterijen niet bloot aan extreem lage luchtdruk, omdat dit kan leiden tot een explosie of lekkage van ontvlambare vloeistoffen of gassen.

Referenties

• TEAC | Internationale website
• App Store - Apple
• Google Play
• UD-701N | DOWNLOADS | TEAC | Internationale website
• TEAC HR Audio Player | DOWNLOADS | TEAC | Internationale website
• Splash Page - MQALabs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac UD-701N - D/A Converter Handleiding

Beschikbare talen
