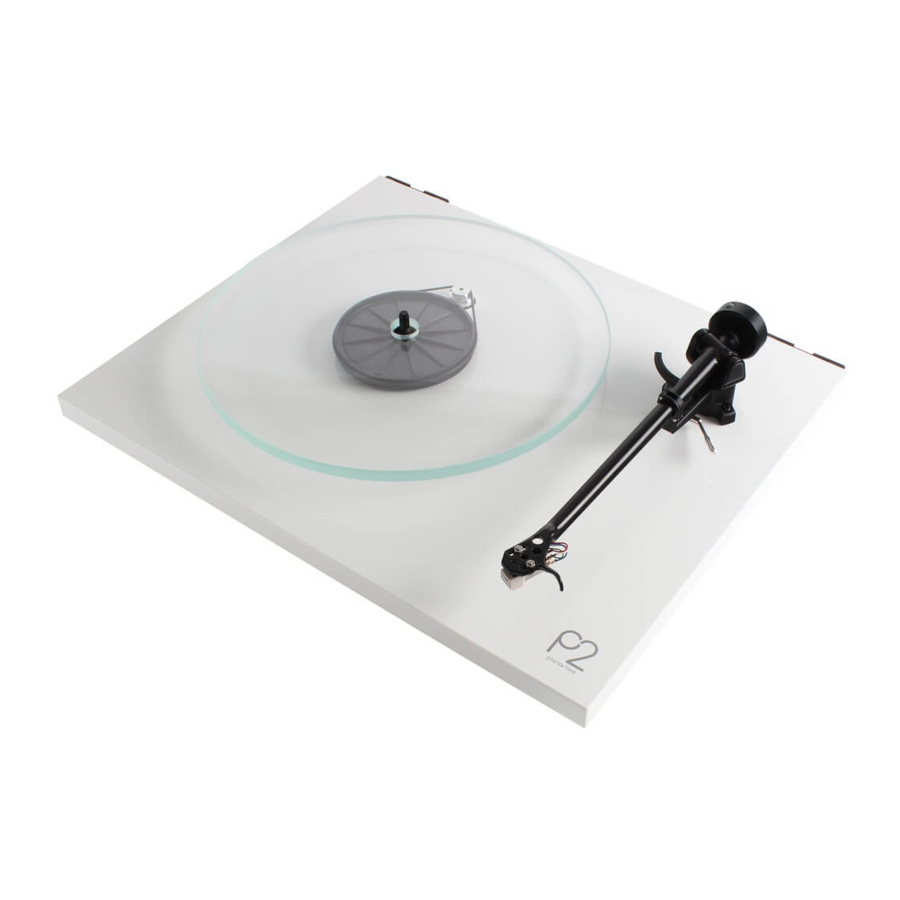

REGA Planar 2 - Handleiding draaitafel
Inleiding
Volg deze snelle installatiehandleiding om optimale prestaties en een perfecte werking te garanderen. Het niet naleven hiervan kan uw garantie ongeldig maken. Ga voor meer informatie over dit product naar www.rega.co.uk.
Uw draaitafel uitpakken
- Houd de draaitafel altijd vlak.
- Volg de verpakkingsinstructies die aan de binnenkant van de voorkant van de doos zijn afgedrukt.
- Bewaar de verpakking voor het geval u uw draaitafel in de toekomst moet vervoeren.
- Plaats uw draaitafel op een stijve, vlakke ondergrond.
- Zorg ervoor dat de aandrijfriem op zijn plaats zit en verwijder de transportnaafkaart van onder de subteller.
- Plaats de draaitafel voorzichtig op de naaf en plaats de draaitafelmat.

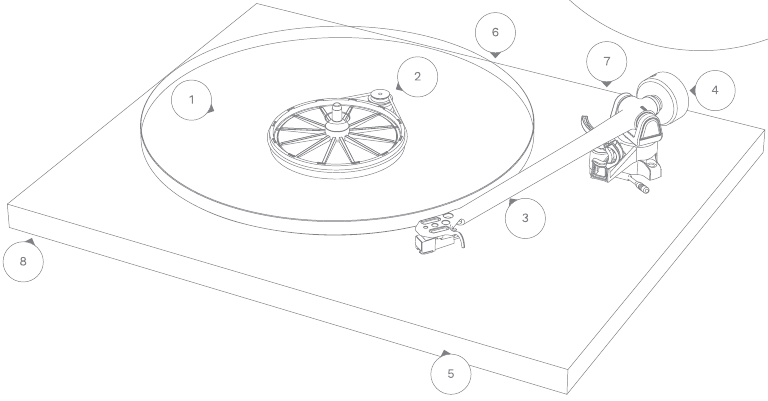

Inhoud van de draaitafel
- Draaitafel
- Aandrijfriem / katrol (onder de draaitafel)
- Toonarm
- Balanceergewicht
- Plint
- Stroomingang (onderkant van de draaitafel)
- Fono-uitgang (achterkant van de toonarm)
- Aan/uit-schakelaar (onder de plint)
| PS2 (VK) | |
| Ingang Uitgang | 230 V AC 50 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (EU - Euro 2-pins) | |
| Ingang Uitgang | 230 V AC 50 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (Australisch) | |
| Ingang Uitgang | 230 V AC 50 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (UL - Amerikaans) | |
| Ingang Uitgang | 115 V AC 60 Hz 90 mA 24 V AC 100 mA AC |
| PS2 (Koreaans) | |
| Ingang Uitgang | 220 V AC 60 Hz 40 mA 24 V AC 100 mA AC |
| PS2 (Japan) | |
| Ingang Uitgang | 100 V AC 50/60 Hz 100 mA 24 V AC 100 mA AC |
Gebruik alleen de meegeleverde Rega PS2-netadapter bij dit product.
Aansluiting op de versterker
De externe fonoleidingen van de toonarm moeten worden aangesloten op een geschikte fonotrap.
Sluit als volgt aan:
Rood = rechterkanaal.
Zwart = linkerkanaal.
Als uw versterker geen geïntegreerde fonotrap heeft, hebt u een externe trap nodig.*
* Rega-fonotrappen worden afzonderlijk verkocht. Ga voor alle details naar www.rega.co.uk.
* Upgrade met het Rega-prestatiepakket dat speciaal is ontworpen voor de Planar 2. Ga voor alle details naar www.rega.co.uk.
De RB220-toonarm instellen
Om de RB220-toonarm in te stellen, schroeft u het balanceergewicht (a) op de schacht (b) totdat de stylus 1 mm boven een plaat op de draaitafel zweeft. De naalddrukkracht kan nu worden ingesteld; een halve draai van het gewicht (180 graden) = 1 gram kracht. Draai het gewicht naar de voorgestelde kracht van de richtlijnen van uw cartridgefabrikant. De voorgestelde kracht voor de meegeleverde Carbon-cartridge is 2 gram (360 graden). Gebruik de plastic pluggen op het gewicht als leidraad. De bias-aanpassing is automatisch op de RB220-toonarm.
Handmatige snelheidsverandering
U kunt de afspeelsnelheid wijzigen door eenvoudigweg de glazen draaitafel te verwijderen en de aandrijfriem te verplaatsen tussen de 331/3 rpm- of 45 rpm-wielen van de aandrijfpoelie, zoals weergegeven.
Patroonuitlijningsprotractor
De Planar 2 wordt geleverd met de Rega Carbon-cartridge uitgelijnd klaar voor gebruik. Als u de cartridge moet vervangen of upgraden, gebruik dan de meegeleverde patroonuitlijningsprotractor samen met de richtlijnen van de cartridgefabrikant.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download REGA Planar 2 - Handleiding draaitafel
