REGA Planar 6 - Handleiding draaitafel

UW DRAAITAFEL UITPAKKEN

• Houd de draaitafel altijd plat.
• Volg de uitpakinstructies die aan de binnenkant van de voorkant van de doos zijn gedrukt.
• Bewaar de verpakking voor het geval u uw draaitafel in de toekomst moet vervoeren.
• Plaats de draaitafel op een stijve, vlakke ondergrond.
• Zorg ervoor dat de aandrijfriem op zijn plaats zit en verwijder de transportkaart onder de subplateau.
• Plaats de glazen plateau voorzichtig op de naaf en plaats de draaitafelmat.

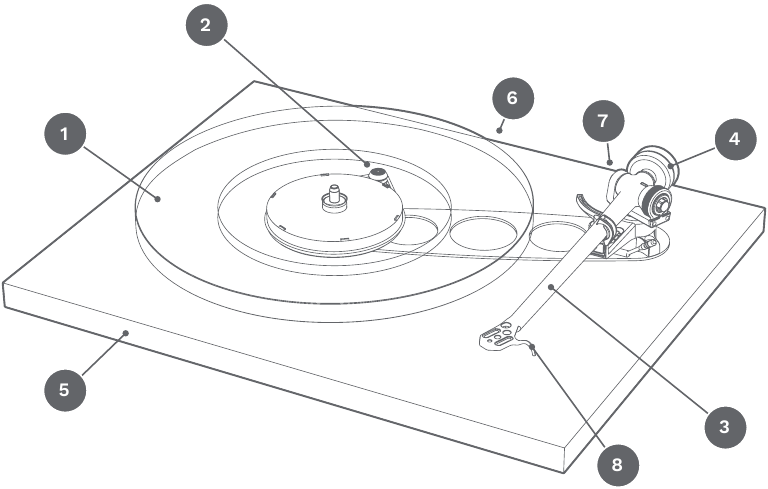

OVERZICHT

1. GLAZEN PLATEAU
2. AANDRIJFRIEM / POELIE
3. TOONARM
4. BALANCEERGEWICHT
5. PLINT
6. STROOMINGANG
7. PHONO-UITGANG
8. VINGERLIFT

INSTALLATIE EN AANSLUITINGEN

1. Gebruik alleen de door Rega geleverde PS1 AC-adapter.
2. Sluit de (meegeleverde) DIN-stroomkabel aan tussen de achterkant van de Planar 6 en de 24 V AC-ingang op het achterpaneel van de Neo.
3. Steek de Rega PS1 in het stopcontact en schakel de netstroom in.
4. Om de Neo in te schakelen, drukt u op de knop met het label 'power' (stroom) op het voorpaneel, waarna de draaitafelplateau met de geselecteerde snelheid zal draaien.
5. Wanneer de voeding is ingeschakeld, als het Rega-logo rood oplicht, is 331/3 rpm geselecteerd.
6. Als het Rega-logo groen oplicht, is 45 rpm geselecteerd.
7. Om tussen snelheden te wisselen, drukt u op de knop met het label '33/45' op het voorpaneel, indien nodig.

Opmerking: Om het risico op brom dat wordt opgevangen door de cartridge te minimaliseren, moet de Neo zo ver mogelijk van de draaitafel worden geplaatst als de interconnectkabel toelaat.

AANSLUITEN OP DE VERSTERKER

De externe phono-kabels van de toonarm moeten worden aangesloten op een geschikte phono-voorversterker.
Sluit als volgt aan: Rood = rechterkanaal / Zwart = linkerkanaal
Afhankelijk van het type cartridge dat u hebt gekozen, hebt u de juiste moving magnet (MM) of moving coil (MC) trap nodig. Als uw versterker geen geïntegreerde phono-voorversterker heeft, hebt u een externe trap nodig (apart verkrijgbaar).

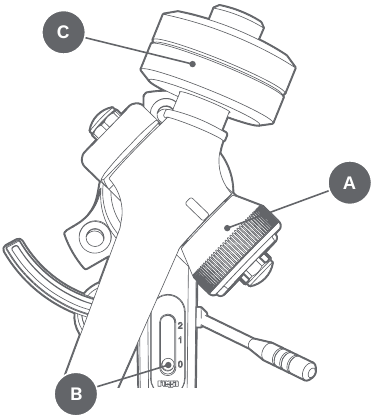

CARTRIDGE MONTEREN EN DE RB330-TOONARM INSTELLEN

Zorg er eerst voor dat de cartridgebevestigingen correct zijn georiënteerd volgens de specificatie van de cartridgefabrikant. Gebruik de (meegeleverde) cartridge-uitlijningsprotractor om de positie van de cartridge nauwkeurig in te stellen. Zorg ervoor dat de tracking force dial (A) (instelknop tracking force) en bias adjustment slider (B) (schuifregelaar bias aanpassing) beide op nul staan. Plaats het balance weight (C) (balanceergewicht) op de balance weight shaft (balanceergewichtas). Met de stylus guard (naaldbeschermer) verwijderd, plaatst u de cartridge boven de lead-in groove (begin-groef) van een LP. Terwijl u de headshell (kop) ondersteunt, duwt u het gewicht voorzichtig verder omhoog op de as totdat de stylus slechts 1 mm vrij van de plaat zweeft.
De aanbevolen tracking force (tracking force) kan nu worden toegepast met behulp van de instelknop tracking force. Gebruik altijd een kracht die overeenkomt met de bovenste limiet van het aanbevolen bereik van de cartridgefabrikant. Duw ten slotte de schuifregelaar bias aanpassing naar hetzelfde nummer als de tracking force control (tracking force regeling).

SNELHEIDSAANPASSING

(FABRIEKSINSTELLING - ALLEEN AANPASSEN INDIEN NODIG)
De snelheidsregelfuncties bevinden zich op het achterpaneel van de Neo:
Speed program switch (schakelaar snelheidsprogramma): Hiermee wordt de ingestelde snelheidsmodus ingeschakeld.
Program mode LED (LED-lampje programmamodus): Dit geeft de twee werkingsmodi aan: Fabrieksstandaardmodus en snelheidsaanpassingsmodus.
Speed adjustment (snelheidsaanpassing): Deze encoder wordt gebruikt om de snelheid aan te passen. De stapgrootte van de snelheidsregeling is 0,01 rpm.

DE SNELHEID AANPASSEN

Opmerking: We raden de Rega Strobe kit aan om de snelheid tijdens de aanpassing nauwkeurig te meten (apart verkrijgbaar).
Opmerking: De snelheid wordt aangepast tijdens het draaien op 331/3 rpm en alle aanpassingen die worden gedaan op 331/3 rpm worden automatisch toegepast op 45 rpm.

1. Selecteer 331/3 rpm.
2. Druk eenmaal op de 'speed program' switch (schakelaar snelheidsprogramma) op het achterpaneel om het apparaat in de setup mode (instellingsmodus) te zetten - De 'program mode' LED (LED-lampje programmamodus) zal nu permanent rood oplichten.
3. Pas de snelheid aan via de 'speed adjustment' control (snelheidsaanpassingsregeling) met behulp van een 1,7 mm inbussleutel. Draaien met de klok mee verhoogt de snelheid en draaien tegen de klok in verlaagt de snelheid. De stapgrootte is 0,01 rpm. Maak slechts kleine aanpassingen van maximaal vijf 'steps' (stappen) per keer om een nauwkeurige aanpassing te garanderen. Controleer de snelheid na elke aanpassing om de beste nauwkeurigheid te bereiken.
4. Wanneer de snelheid correct is ingesteld, drukt u eenmaal op de 'speed program switch' (schakelaar snelheidsprogramma) om het apparaat terug te zetten in de 'run mode' (uitvoeringsmodus). De 'program mode' LED (LED-lampje programmamodus) gaat nu uit en knippert ongeveer elke tien seconden, wat aangeeft dat de snelheid is gewijzigd ten opzichte van de fabrieksinstelling. Uw draaitafel is nu ingesteld en klaar voor gebruik.

DE NEO TERUGZETTEN NAAR DE FABRIEKSINSTELLINGEN

Dit proces wordt aanbevolen bij het monteren van een nieuwe aandrijfriem op uw draaitafel of na een servicebeurt, om het beschikbare aanpassingsbereik te optimaliseren.

1. Selecteer 331/3 rpm.
2. Houd de 'speed program' switch (schakelaar snelheidsprogramma) ingedrukt totdat de 'program mode' LED (LED-lampje programmamodus) om de paar seconden knippert. Houd de knop ingedrukt totdat een continu LED-lampje brandt.
3. Terwijl het lampje brandt, drukt u nogmaals op de 'speed program' switch (schakelaar snelheidsprogramma) om de fabrieksinstellingen volledig te herstellen en terug te keren naar de 'run mode' (uitvoeringsmodus).

Opmerking: We raden aan om de Rega-aandrijfriemen om de vijf jaar te vervangen om optimale prestaties te garanderen. Het gebruik van de Neo met oude versleten riemen kan leiden tot lagere prestaties en variatie in de snelheidsstabiliteit.

HET GEBRUIK VAN APPS VOOR MOBIELE TELEFOONS OM DE SNELHEID TE CONTROLEREN EN AAN TE PASSEN

Rega heeft, samen met een masteringstudio in Londen, de iPhone 'RPM'-app (beschikbaar in de App Store) die is ontwikkeld door Philip Broder gebruikt om de snelheid van een draaitafel te controleren en aan te passen met behulp van de Neo, met positieve resultaten. We hebben de basisnauwkeurigheid van de 'RPM'-app geverifieerd met behulp van de interne snelheidsmeetapparatuur van Rega, maar aangezien dit een app van derden is, kunnen we de metingen niet garanderen vanwege onzekerheden, die kunnen worden veroorzaakt door de leeftijd, de staat en het besturingssysteem van de telefoon waarop de app is geïnstalleerd. Als u twijfelt, moet u de kalibratie van de 'RPM'-app controleren met behulp van een geschikte referentie.

REGA STROBE EN STROBOSCOPISCHE SCHIJF

(APART VERKRIJGBAAR)
De beste manier om de snelheid van uw Planar 6 aan te passen, is door de Rega Stobe kit te gebruiken. Een stroboscopische schijf is een optisch instrument dat wordt gebruikt om de snelheid van de draaitafel te meten door de balken op de schijf te bevriezen. De balken worden verlicht door een nauwkeurige quartz vergrendelde LED die pulseert met 100 Hz.

DE STROBE KIT GEBRUIKEN

Plaats eenvoudigweg de stroboscopische schijf op de draaitafelplateau. Schakel de 100 Hz LED in en houd deze ongeveer 2 cm boven de draaiende stroboscoop. Als de balken niet lijken te bewegen en stationair zijn, is de snelheid 331/3 rpm. Als ze met de klok mee bewegen, draait de draaitafel te snel, en omgekeerd, als ze tegen de klok in bewegen, draait de draaitafel te langzaam.
Als de balken gedurende één minuut één balk naar links of één balk naar rechts lijken te bewegen, is de snelheid respectievelijk 0,016% te snel of te langzaam. Met behulp van de snelheidsregeling op de Neo is het mogelijk om ±0,05% of ±1,3 rpm te bereiken.
Opmerking: Als de balken gedurende één minuut twee balken naar links of twee balken naar rechts lijken te bewegen, is de snelheid respectievelijk 0,01 rpm te snel of te langzaam. Met behulp van de snelheidsregeling op de Neo is het mogelijk om ±0,01 rpm te bereiken, wat één stap van de snelheidsaanpassing is.

Vanwege de aard van het stroboscopische effect van de schijf en het LED-licht, raden we ten zeerste aan dat personen met foto-geïnduceerde epilepsie dit apparaat niet gebruiken. Hoewel deze aandoening zeer zeldzaam is, moeten we de gebruiker op de hoogte stellen van deze aandoening. Vraag uw dealer om hulp indien nodig.

Koppel de voeding niet los van de draaitafel terwijl het apparaat is ingeschakeld - schakel de voeding uit voordat u de stekker uit het stopcontact haalt. Gebruik de voeding niet zonder dat de draaitafel is aangesloten. Er is een 24 V AC plus een 20 V DC-signaal aanwezig op de pinnen van de stekker - als deze worden kortgesloten, zal dit schade aan de voedingseenheid veroorzaken. Gebruik alleen met de Rega PS1-voeding of Neo. Stel het apparaat nooit bloot aan regen of vocht. Open de behuizingsdeksels niet. Er zijn geen door de gebruiker te onderhouden onderdelen binnenin.
De Neo bevat terugstelbare zekeringen in de driverversterker om deze te beschermen tegen overstroomstoringen, waardoor de draaitafel onregelmatig of helemaal niet draait. Als deze in het zeldzame geval worden geactiveerd, worden ze gereset door de Neo via het voorpaneel gedurende ongeveer 10 seconden uit te schakelen. Als de storing aanhoudt, neem dan contact op met uw dealer.
