REGA Planar 3 - Handleiding platenspeler

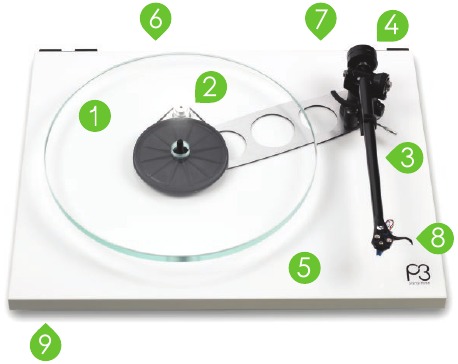

Onderdelen en functies
Volg deze snelle installatiegids om optimale prestaties en een perfecte werking te garanderen.Het niet naleven hiervan kan uw garantie ongeldig maken.
Bezoek www.rega.co.uk voor meer informatie over dit product.
- Platenspeler
- Aandrijfriem & poelie
- Toonarm
- Balanceergewicht
- Plint
- Stroomingang
- Fono-uitgang
- Vingerlift
- Aan/uit-schakelaar
(onder de plint)
De Planar 3 uitpakken en installeren
- Houd de platenspeler altijd plat.
- Volg de uitpakinstructies die aan de binnenkant van de doos zijn afgedrukt.
- Bewaar de verpakking voor het geval u uw platenspeler in de toekomst moet vervoeren.
- Plaats de platenspeler op een stevige, vlakke ondergrond.*
- Zorg ervoor dat de aandrijfriem op zijn plaats zit en verwijder de transportkaart onder de subplatenspeler.
- Plaats de glazen platenspeler voorzichtig op de naaf en plaats de platenspelermat.
* De Rega muurbeugel voor platenspelers is de ideale oplossing.
Handmatige snelheidsverandering
U kunt de afspeelsnelheid wijzigen door simpelweg de glazen platenspeler te verwijderen en de riem te verplaatsen tussen het 33 ⅓rpm of 45rpm wiel van de aandrijfpoelie.

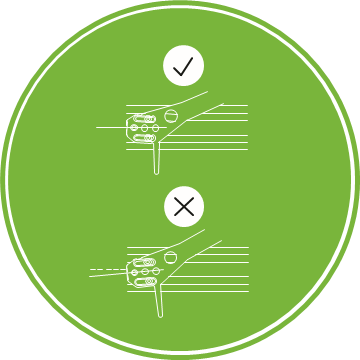

Protractor voor cartridge-uitlijning
- Plaats de snelstartgids over de as van de plaat.
- Plaats de naald voorzichtig op het kruis.
- Verplaats de cartridge in de headshell totdat de cartridge en headshell parallel lopen met de afgedrukte lijnen.
- Zorg ervoor dat de cartridge recht in de headshell is gemonteerd en draai de hardware vervolgens gelijkmatig vast.
![Protractor voor cartridge-uitlijning]( "REGA - Planar 3 - Protractor voor cartridge-uitlijning")
Aansluiting op de versterker
De externe fonoleidingen van de toonarm moeten worden aangesloten op een geschikte fonotrap.
Sluit als volgt aan:
Rood=rechterkanaal
Zwart=linkerkanaal.
Afhankelijk van het type cartridge dat u hebt gekozen, hebt u de juiste moving magnet MM of moving coil MC trap nodig. Als uw versterker geen geïntegreerde fonotrap heeft, hebt u een externe trap nodig (apart verkrijgbaar).

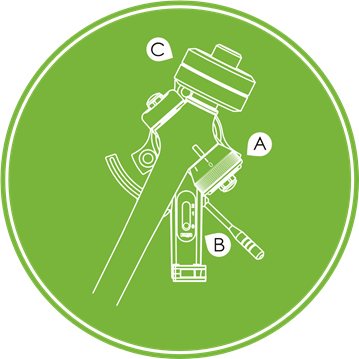

Cartridge-montage en instelling van de RB330-toonarm
Zorg er eerst voor dat de cartridge-bevestigingen correct zijn georiënteerd volgens de specificaties van de cartridge-fabrikant. Gebruik de cartridge-uitlijningsprotractor om de positie van de cartridge nauwkeurig te kalibreren. Zorg ervoor dat de naalddrukkrachtknop (A) en de bias-aanpassingsschuif (B) beide op nul staan. Plaats het balanceergewicht (C) op de balanceergewichtas. Verwijder de stylusbeschermer en plaats de cartridge boven de aanloopgroef van een LP. Terwijl u de headshell ondersteunt, duwt u het gewicht voorzichtig verder de as op totdat de stylus "zweeft" net 1 mm boven de plaat.
De aanbevolen naalddrukkracht kan nu worden toegepast met behulp van de naalddrukkrachtknop. Gebruik altijd een kracht die overeenkomt met de bovengrens van het aanbevolen bereik van de cartridge-fabrikant. Duw ten slotte de bias-aanpassingsschuif naar hetzelfde nummer als de naalddrukkrachtregelaar.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download REGA Planar 3 - Handleiding platenspeler
