Parkside PAT 20-Li A1 - Handleiding accutacker

Inleiding

Gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt gekozen voor een hoogwaardig product. De bedieningsinstructies zijn onderdeel van dit product. Ze bevatten belangrijke informatie over veiligheid, gebruik en verwijdering. Lees voor gebruik van het product alle bedienings- en veiligheidsinstructies door. Gebruik het product alleen zoals beschreven en voor het aangegeven toepassingsgebied. Geef deze bedieningsinstructies ook door aan een eventuele toekomstige eigenaar.

Beoogd gebruik
Dit apparaat is bedoeld voor het nieten van karton, isolatiemateriaal, leer, materiaal (textiel of natuurlijke vezels) en vergelijkbare materialen op hardhout, zacht hout, spaanplaat of multiplexachtig materiaal in particuliere huishoudens. Het apparaat is uitsluitend bedoeld voor gebruik in droge ruimtes. Elk ander gebruik van of wijziging aan het apparaat wordt als oneigenlijk beschouwd en brengt het risico op ernstig persoonlijk letsel met zich mee. De fabrikant aanvaardt geen verantwoordelijkheid voor schade die te wijten is aan misbruik. Dit apparaat is niet bedoeld voor commercieel gebruik.

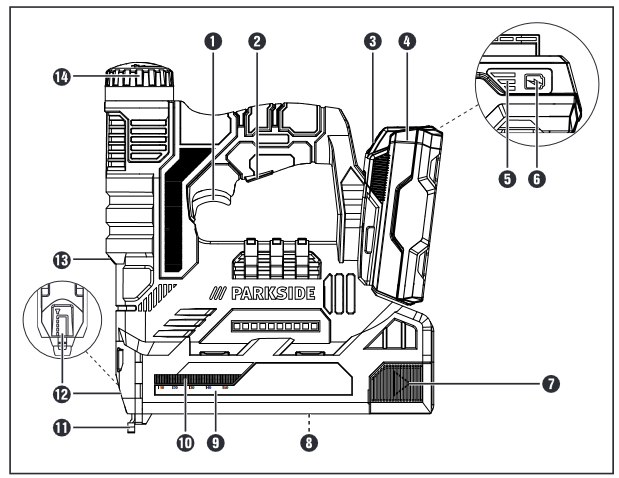

Kenmerken

1. Trigger
2. Knop voor de led-werklamp
3. Ontgrendelknop voor de accu
4. Accu
5. Accu-indicator-led
6. Knop laadniveau accu
7. Magazijnschuif
   1. Ontgrendeling
8. Magazijnschacht
9. Schaal
10. Vulniveau-indicator (draadnietjes)
11. Tackerkop
12. Voorplaat
13. Led-werklamp
14. Slagkrachtregeling
15. Sneloplader
16. Rode laadcontrole-led
17. Groene laadcontrole-led

Inhoud van de verpakking
1 accutacker
1 snellaadapparaat voor accu's
1 accu
500 nietjes 20 mm
500 spijkers 20 mm
1 transportkoffer
1 set bedieningsinstructies

Technische gegevens

Accutacker:	PAT 20-Li A1
Nominale spanning:	20 V (DC)
Handelingen:	tot 30 slagen/min
Capaciteit magazijnschacht:	50 stuks

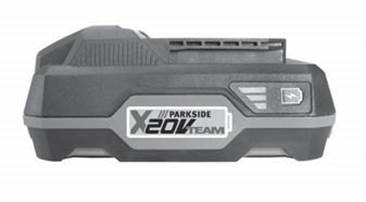

Accu: PAP 20 A1
Type:	LITHIUM ION
Nominale spanning:	20 V (DC)
Capaciteit:	2.0 Ah
Cellen:	5
Oplader: PLG 20 A1
INGANG:
Nominale spanning:	230–240 V ~, 50 Hz (AC)
Nominaal opgenomen vermogen:	65 W
Zekering (intern):	3.15 A
UITGANG:
Nominale spanning:	21.5 V (DC)
Nominale stroom:	2.4 A
Oplaadtijd:	ca. 60 min
Beschermingsklasse:	II / (dubbele isolatie)

Draadnietjes:

	Breedte nietje: Lengte nietje:	6 mm 15–25 mm
	Lengte spijker:	15, 20, 25, 32 mm

Geluidsniveau:
Geluidsmeetwaarde bepaald conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap is doorgaans als volgt:

Draag gehoorbescherming!
Totale trillingswaarde:
Trillingswaarden bepaald conform EN 60745:
Trillingsemissiewaarde a_{h, W} = 3.65 m/s²
Onzekerheid K = 1.5 m/s²

OPMERKING

• De in deze instructies vermelde trillingsemissiewaarde is gemeten conform een gestandaardiseerde meetprocedure en kan worden gebruikt om apparatuur te vergelijken. De gespecificeerde trillingsemissiewaarde kan ook worden gebruikt om een eerste blootstelling in te schatten.

• De trillingsemissiewaarde varieert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen hoger zijn dan de in deze instructies vermelde waarde. Regelmatig gebruik van het elektrische gereedschap op een dergelijke manier kan ertoe leiden dat de gebruiker de trilling onderschat. Probeer de trillingsbelasting zo laag mogelijk te houden. Voorbeelden van maatregelen om de trillingsbelasting te verminderen, zijn het dragen van handschoenen bij het gebruik van het gereedschap en het beperken van de werktijd. Hierbij moeten alle bedrijfstoestanden worden meegenomen (bijv. tijden dat het elektrische gereedschap is uitgeschakeld en tijden dat het elektrische gereedschap is ingeschakeld maar zonder belasting draait).

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

• Lees alle veiligheidsvoorschriften en alle aanwijzingen. Het niet opvolgen van de waarschuwingen en aanwijzingen kan een elektrische schok, brand of ernstig letsel veroorzaken.


Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

1. Veiligheid werkplek
   1. Houd het werkgebied schoon en goed verlicht.
      Rommelige of donkere gebieden lokken ongelukken uit.
   2. Gebruik geen elektrisch gereedschap in een explosieve atmosfeer, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen maken vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van een elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De netstekker van het elektrische gereedschap moet in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrische gereedschappen niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit voor het dragen, trekken of loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het gebruik van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, zal persoonlijk letsel verminderen.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat aansluit op een stroombron en/of accu, het oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan, lokt ongelukken uit.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of de accu uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
   4. Bewaar inactieve elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel aan te raken en is gemakkelijker te controleren.
   7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. Gebruik en hantering van het snoerloze elektrische gereedschap
   1. Laad een oplaadbare accu alleen op met de lader die door de fabrikant wordt aanbevolen. Laders zijn vaak ontworpen voor een bepaald type oplaadbare accu. Er bestaat brandgevaar als andere soorten oplaadbare accu's worden gebruikt.
   2. Alleen de meegeleverde oplaadbare accu's mogen worden gebruikt met een elektrisch gereedschap. Het gebruik van andere oplaadbare accu's kan leiden tot gevaar voor letsel of brand.
   3. Als ze niet worden gebruikt, bewaar oplaadbare accu's dan uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die ervoor kunnen zorgen dat de contacten worden overbrugd. Kortsluiting van de contacten van een oplaadbare accu kan leiden tot hitteschade of brand.
   4. Er kan vloeistof uit oplaadbare accu's lekken als ze verkeerd worden gebruikt. Als dit gebeurt, vermijd dan contact met de vloeistof. Als contact optreedt, spoel het getroffen gebied dan af met water. Zoek extra medische hulp als er vloeistof in uw ogen komt. Ontsnappende accuvloeistof kan huidirritatie of brandwonden veroorzaken.

      EXPLOSIEGEVAAR! Laad nooit niet-oplaadbare batterijen op.
      Bescherm de oplaadbare batterij tegen hitte, bijvoorbeeld tegen langdurige blootstelling aan zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.


6. Service
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.

Apparaatspecifieke veiligheidsinstructies voor elektrische nietmachines

• Ga er altijd van uit dat het elektrische gereedschap nietjes bevat. Onzorgvuldige behandeling van de tacker kan leiden tot het onverwacht uitwerpen van nietjes, wat letsel kan veroorzaken.
• Richt het elektrische gereedschap nooit op uzelf of andere mensen in de buurt. Onbedoeld activeren zal ervoor zorgen dat een nietje wordt uitgeschoten, wat tot letsel kan leiden.
• Activeer het elektrische gereedschap pas als het stevig tegen het werkstuk is gedrukt. Als het elektrische gereedschap geen contact maakt met het werkstuk, kan het nietje terugkaatsen van het bevestigingspunt.
• Koppel het elektrische gereedschap los van het elektriciteitsnet of de accu als een nietje vast komt te zitten in het elektrische gereedschap. Als de tacker is aangesloten, kan deze onbedoeld worden geactiveerd tijdens het verwijderen van een vastgelopen nietje.
• Wees voorzichtig bij het verwijderen van een vastgelopen nietje. Het systeem kan onder spanning staan en het nietje kan met kracht worden uitgeworpen terwijl u probeert de verstopping op te heffen.
• Gebruik deze tacker nooit voor het bevestigen van elektrische kabels. Het is niet geschikt voor de installatie van elektrische leidingen, kan de isolatie van elektrische kabels beschadigen en zo elektrische schokken veroorzaken en het risico op brand vergroten.

Veiligheidsrichtlijnen voor acculaders

• Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of zijn verteld hoe het apparaat veilig moet worden gebruikt en zich bewust zijn van de potentiële risico's. Laat kinderen het apparaat niet als speelgoed gebruiken. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. De oplader is alleen geschikt voor gebruik binnenshuis.


• Als de aansluitkabel moet worden vervangen, moet dit worden uitgevoerd door de fabrikant of een geautoriseerde vertegenwoordiger om veiligheidsrisico's te voorkomen.

Originele accessoires/hulpapparatuur

• Gebruik alleen de accessoires en extra apparatuur die in de bedieningsinstructies zijn gespecificeerd en die compatibel zijn met het apparaat.

Voor gebruik

De accu opladen (zie afb. A)

• Haal altijd de stekker van het apparaat uit het stopcontact voordat u de accu uit de oplader haalt of de accu op de oplader aansluit.

OPMERKING

• Laad de accu nooit op als de omgevingstemperatuur lager is dan 10 °C of hoger dan 40 °C. Als een lithium-ionaccu voor langere tijd wordt opgeslagen, moet het laadniveau regelmatig worden gecontroleerd. Het optimale laadniveau ligt tussen 50% en 80%. De opslagomgeving moet koel en droog zijn en de omgevingstemperatuur moet tussen 0 °C en 50 °C liggen.

• Sluit de accu aan op de snellader (zie afb. A).
• Steek de stekker in het stopcontact. De controle-led licht rood op.
• De groene led geeft aan dat het laadproces is voltooid en de accu is klaar.

LET OP!

• Als de rode controle-led knippert, betekent dit dat de accu oververhit is en niet kan worden opgeladen.
• Als de rode en groene controle-leds beide knipperen, betekent dit dat de accu defect is.
• Duw de accu in het apparaat.
• Schakel de lader tussen opeenvolgende laadsessies minimaal 15 minuten uit. Haal ook de stekker uit het stopcontact.

De accu op het apparaat plaatsen/verwijderen
De accu plaatsen:

• Laat de accu op zijn plaats klikken in het apparaat.

De accu verwijderen:

• Druk op de ontgrendelknop en verwijder de accu .

Het laadniveau van de accu controleren

• Druk op de knop voor het laadniveau van de accu om de status van de accu te controleren (zie ook het hoofddiagram).
  De status wordt als volgt weergegeven op de led van de accu-indicator :
• ROOD/ORANJE/GROEN = maximaal opgeladen
  ROOD/ORANJE = gemiddeld opgeladen
  ROOD = laag laadniveau – laad de accu op

Het magazijn vullen
Verwijder de accu voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschap verwisselen, enz.) en tijdens het transport en de opslag van het elektrisch gereedschap. Onbedoelde activering van de trekker kan leiden tot letsel.

• Verwijder de accu uit het apparaat.
• Draai het apparaat om.
• Druk de ontgrendeling samen in (zie afb. B).
• Trek de magazijnschuif naar achteren (zie afb. B).

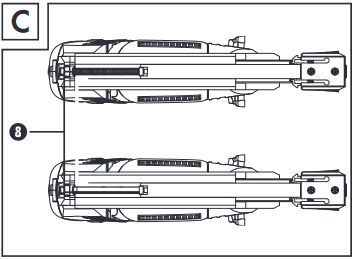

• Vul het magazijn met nietjes of spijkers (zie afb. C).

  OPMERKING
  • Zorg ervoor dat de spijkers in de juiste positie zitten (zie het hoofddiagram, voorplaat op het apparaat).
• Nadat u het magazijn hebt gevuld, duwt u de ontgrendeling in het magazijn tot aan de aanslag, totdat deze vastklikt.

OPMERKING

• De vulniveau-indicator geeft aan of het magazijn nietjes bevat.

De slagkracht instellen
OPMERKING

• ► Selecteer de laagste slagkracht die voldoende is voor het nieten. Houd rekening met de lengte van de nietjes of spijkers die u gebruikt, evenals met de hardheid van het materiaal waarmee u werkt.

De slagkracht verhogen:

• Draai de slagkrachtregelaar met de klok mee.

De slagkracht verlagen:

• Draai de slagkrachtregelaar tegen de klok in.

Bediening

Inschakelen

• Druk de tackerneus op de plek op het materiaal waar u wilt nieten, totdat deze een paar millimeter is ingedrukt.
• Druk op de trekker .

De led-werklamp inschakelen

• Druk op de knop voor de led-werklamp om uw werkplek te verlichten bij ongunstige lichtomstandigheden.

Probleemoplossing

Een nietje blokkeert het apparaat

Oplossing:

• Verwijder de accu uit het apparaat.
• Draai het apparaat om.
• Druk de ontgrendeling samen in (zie afb. B).
• Trek de magazijnschuif naar achteren (zie afb. B). Dit zal de spanning vrijgeven.
• Verwijder het nietje.

• Houd het elektrisch gereedschap niet vast bij de trekker als het nietje vastzit in het elektrisch gereedschap.
  Tijdens het verwijderen van een vastgelopen nietje kan de trekker per ongeluk worden geactiveerd.

Onderhoud en reiniging

GEVAAR VOOR LETSEL! Schakel het apparaat altijd uit en verwijder de accu voordat u werkzaamheden aan het apparaat uitvoert.

• Het apparaat is onderhoudsvrij.
• Het apparaat moet altijd schoon, droog en vrij van olie of vet worden gehouden.
• Gebruik een zachte, droge doek om de behuizing schoon te maken.
• Zorg er nooit voor dat er vloeistoffen in het apparaat terechtkomen.
• Als een lithium-ionaccu voor langere tijd wordt opgeslagen, moet het laadniveau regelmatig worden gecontroleerd. Het optimale laadniveau ligt tussen 50% en 80%. De optimale opslagomgeving is koel en droog.

OPMERKING

• Vervangende onderdelen die niet in de lijst voorkomen (zoals koolborstels, schakelaars) kunnen worden besteld via onze servicehotline.

Service

• Laat het elektrisch gereedschap repareren door het servicecentrum of een gekwalificeerde elektricien en gebruik uitsluitend originele vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.
• Zorg er altijd voor dat de stekker of het netsnoer alleen wordt vervangen door de fabrikant van het apparaat of de klantenservice. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.

Service Groot-Brittannië Tel.: 0800 404 7657
E-mail: kompernass@lidl.co.uk
Service Malta
Tel.: 80062230
E-mail: kompernass@lidl.com.mt

Importeur
Let op: het volgende adres is niet het serviceadres. Gebruik het serviceadres dat in de gebruiksaanwijzing staat vermeld.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM GERMANY
www.kompernass.com

Een vervangende accu bestellen

Als u een vervangende accu voor uw apparaat wilt bestellen, kunt u dit eenvoudig via internet doen op www.kompernass.com of per telefoon.
Vanwege de beperkte voorraad kan dit artikel binnen korte tijd uitverkocht zijn.

OPMERKING

• Het online bestellen van vervangende onderdelen is mogelijk niet in alle landen mogelijk. Neem in dit geval contact op met de servicehotline.

• De actie is beperkt tot één accu per klant/apparaat en ook tot een tijdsbestek van twee maanden na de actieperiode. Daarna kan de vervangende accu als vervangend onderdeel onder andere voorwaarden worden besteld.

Telefonisch bestellen
Service Groot-Brittannië
Tel.: 0800 404 7657
E-mail: kompernass@lidl.co.uk
Service Malta
Tel.: 80062230
E-mail: kompernass@lidl.com.mt

Om een snelle verwerking van uw bestelling te garanderen, dient u het artikelnummer van uw apparaat bij de hand te hebben (bijv. IAN 301842) in geval van vragen. Het artikelnummer staat op het typeplaatje of de titelpagina van deze instructies.

Referenties

• http://www.kompernass.com
