Noco Genius G1100 Handleiding

Voor vragen over onze laders kunt u onze uitgebreide ondersteuningsinformatie bekijken op www.no.co/support. Om contact op te nemen met NOCO voor persoonlijke ondersteuning (niet beschikbaar in alle gebieden), gaat u naar www.no.co/connect.

Wat zit er in de doos

• G1100 Smart Charger
• (1) Batterijklemconnectoren
• (1) Oogterminalconnectoren
• Gebruikershandleiding
• Informatiegids en garantie

Contact opnemen met NOCO

Telefoon: 1.800.456.6626

E-mail: support@no.co

Postadres:
30339 Diamond Parkway, #102
Glenwillow, OH 44139
Verenigde Staten van Amerika

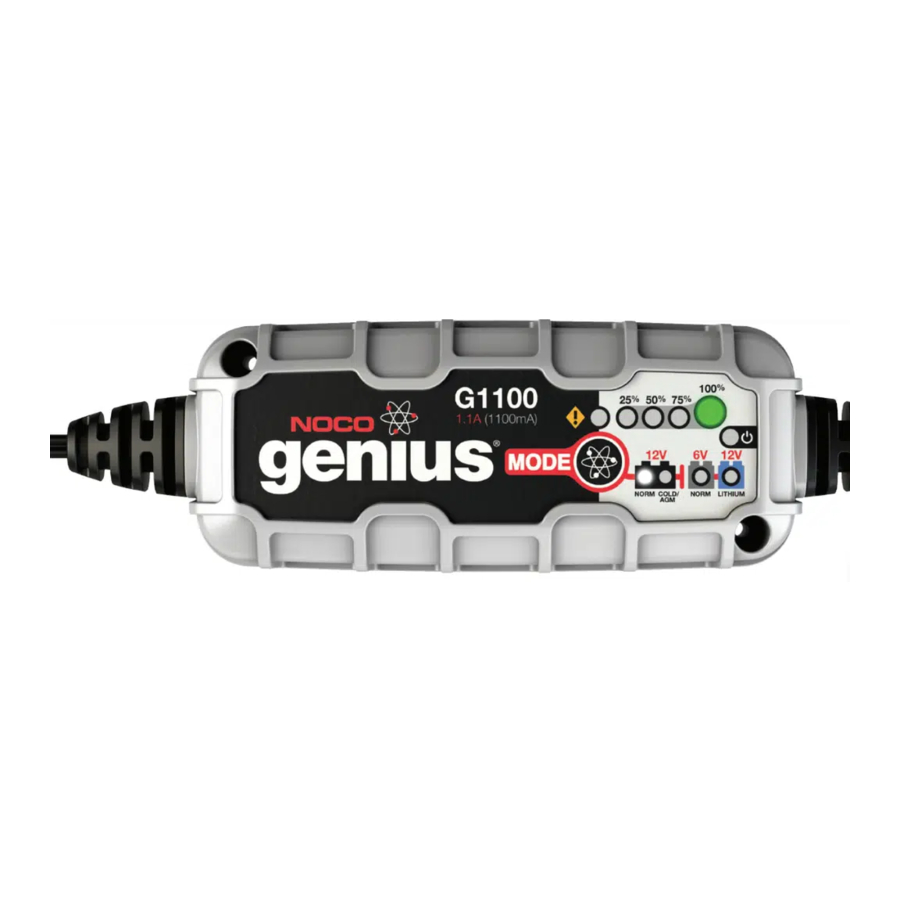

Over G1100

De NOCO Genius^® G1100 vertegenwoordigt enkele van de meest innovatieve en geavanceerde technologieën op de markt, waardoor elke oplaadbeurt eenvoudig en gemakkelijk is. Het is misschien wel de veiligste en meest efficiënte oplader die u ooit zult gebruiken. De G1100 is ontworpen voor het opladen van alle soorten 6V- en 12V-loodzuur- en 12V-lithium-ionbatterijen, inclusief natte (ondergelopen), gel-, MF- (onderhoudsvrije), CA- (calcium), EFB- (enhanced flooded battery), AGM- (absorption glass mat) en LIB- (lithium-ion) batterijen. Hij is geschikt voor het opladen van batterijcapaciteiten van 2 tot 40 ampère-uur en het onderhouden van alle batterijformaten.

Montage

De G1100 heeft twee (2) externe gaten voor montage. Monteer de oplader op de gewenste plaats met zelfborende schroeven nr. 6. Zorg ervoor dat er zich geen obstakels achter het montageoppervlak bevinden. Het is belangrijk om rekening te houden met de afstand tot de batterij. De lengte van de DC-kabel van de oplader, met de batterijklem- of oogterminalconnectoren, is ongeveer 1900 mm. Houd rekening met 304 mm speling tussen de verbindingen.

Oplaadmodi

De G1100 heeft vijf (5) modi:
Stand-by, 12V NORM, 12V COLD/AGM, 6V NORM en 12V LITHIUM.

Sommige oplaadmodi moeten drie (3) seconden ingedrukt worden gehouden om de modus te activeren. Deze "Ingedrukt houden"-modi zijn geavanceerde oplaadmodi die uw volledige aandacht vereisen voordat u ze selecteert. "Ingedrukt houden" wordt op de oplader aangegeven met een rode lijn. Het is belangrijk om de verschillen en het doel van elke oplaadmodus te begrijpen. Gebruik de oplader pas als u de juiste oplaadmodus voor uw batterij hebt bevestigd.

Hieronder volgt een korte beschrijving:

6V NORM gebruiken. [Ingedrukt houden]
De 6V NORM-oplaadmodus is uitsluitend ontworpen voor 6 volt loodzuurbatterijen, zoals natte cel-, gelcel-, enhanced flooded-, onderhoudsvrije en calciumbatterijen. Raadpleeg de batterijfabrikant voordat u deze modus gebruikt.

DEZE MODUS IS UITSLUITEND VOOR 6 VOLT LOODZUURBATTERIJEN.

12V Lithium gebruiken. [Ingedrukt houden]
De 12V Lithium-oplaadmodus is uitsluitend ontworpen voor 12 volt lithium-ionbatterijen, inclusief lithiumijzerfosfaat.

GEBRUIK DEZE MODUS MET VOORZICHTIGHEID. DEZE MODUS IS UITSLUITEND VOOR 12 VOLT LITHIUMBATTERIJEN. LITHIUM-IONBATTERIJEN WORDEN OP VERSCHILLENDE MANIEREN GEMAAKT EN GEBOUWD EN SOMMIGE BEVATTEN MOGELIJK GEEN BATTERIJBEHEERSYSTEEM (BMS). RAADPLEEG DE FABRIKANT VAN DE LITHIUMBATTERIJ VOORDAT U GAAT OPLADEN EN VRAAG NAAR DE AANBEVOLEN OPLAADSNELHEDEN EN -SPANNINGEN. SOMMIGE LITHIUM-IONBATTERIJEN KUNNEN INSTABIEL EN ONGESCHIKT ZIJN OM OP TE LADEN. ZORG ERVOOR DAT U UW LITHIUM-IONBATTERIJ KOOPT BIJ EEN GOED BEKEND EN GEREPUTEERD MERK.

Aansluiten op de batterij

Sluit de stekker niet aan voordat alle andere aansluitingen zijn gemaakt. Identificeer de juiste polariteit van de batterijpolen op de batterij. De positieve batterijpool wordt meestal gemarkeerd met deze letters of dit symbool (POS, P, +). De negatieve batterijpool wordt meestal gemarkeerd met deze letters of dit symbool (NEG, N, -). Maak geen aansluitingen op de carburateur, brandstofleidingen of dunne plaatwerkonderdelen. De onderstaande instructies zijn voor een negatief aardsysteem (meest voorkomend). Als uw voertuig een positief aardsysteem heeft (zeer ongebruikelijk), volgt u de onderstaande instructies in omgekeerde volgorde.

1. Sluit de positieve (rode) batterijklem of oogterminalconnector aan op de positieve (POS, P, +) batterijpool.
2. Sluit de negatieve (zwarte) batterijklem of oogterminalconnector aan op de negatieve (NEG, N, -) batterijpool of het voertuigchassis.
3. Steek de stekker van de batterijlader in een geschikt stopcontact. Kijk niet naar de batterij wanneer u deze aansluit.
4. Wanneer u de batterijlader loskoppelt, koppelt u deze in omgekeerde volgorde los en verwijdert u eerst de negatieve (of eerst de positieve voor positieve aardsystemen).

Beginnen met opladen

1. Controleer de spanning en chemische samenstelling van de batterij.
2. Controleer of u de batterijklemmen of oogterminalconnectoren correct hebt aangesloten en of de stekker in een stopcontact zit.
3. De oplader begint in de stand-bymodus, aangegeven door een oranje LED. In de stand-by levert de oplader geen stroom.
4. Druk op de mode button (modusknop) om naar de juiste oplaadmodus te gaan (houd drie seconden ingedrukt om een geavanceerde oplaadmodus te activeren) voor de spanning en chemische samenstelling van uw batterij.
5. De mode LED (modus-LED) geeft de geselecteerde oplaadmodus aan en de Charge LEDs (oplaad-LED's) lichten op (afhankelijk van de conditie van de batterij), wat aangeeft dat het laadproces is gestart.
6. De oplader kan nu te allen tijde op de batterij aangesloten blijven om onderhoudslading te leveren.

Uitleg laad-LED's

De oplader heeft vier (4) laad-LED's - 25%, 50%, 75% en 100%. Deze laad-LED's geven de laadstatus (SOC) van de aangesloten batterij(en) aan. Zie de onderstaande uitleg:

LED	Uitleg
25% Rode LED 25% 50% 75% 100%	De 25% laad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 25% is opgeladen. Wanneer de batterij 25% is opgeladen, brandt de rode laad-LED continu.
50% Rode LED 25% 50% 75% 100%	De 50% laad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 50% is opgeladen. Wanneer de batterij 50% is opgeladen, brandt de rode laad-LED continu.
75% Oranje LED 25% 50% 75% 100%	De 75% laad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 75% is opgeladen. Wanneer de batterij 75% is opgeladen, brandt de oranje laad-LED continu.
100% Groene LED 25% 50% 75% 100%	De 100% laad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 100% is opgeladen. Wanneer de batterij volledig is opgeladen, brandt de groene LED continu en gaan de 25%, 50% en 75% laad-LED's "uit".
Onderhoud Groene LED 25% 50% 75% 100%	Tijdens het onderhoudsladen pulseert de 100% laad-LED langzaam "aan" en "uit". Wanneer de batterij is bijgevuld en weer volledig is opgeladen, brandt de 100% laad-LED continu groen. De oplader kan voor onbepaalde tijd op de batterij aangesloten blijven.

Uitleg geavanceerde diagnoses

Geavanceerde diagnoses worden gebruikt bij het weergeven van foutcondities. Er wordt een reeks knipperreeksen weergegeven die u helpen de oorzaak van de fout en mogelijke oplossingen te identificeren.

Alle foutcondities worden weergegeven met de fout-LED en de stand-by-LED die heen en weer knipperen. Het aantal flitsen tussen elke puls duidt op een mogelijke foutconditie (behalve omgekeerde polariteit en lage batterijspanning).

Geheugen

Keert terug naar de laatst geselecteerde modus bij herstart

Interactief

Wijzigt het laadproces op basis van organische batterijfeedback

Herstel

Past een hoogspanningspuls toe bij lage spanning, sulfatering of verloren capaciteit

Veilig

Beschermt tegen omgekeerde polariteit, vonken, overladen, overstroom, open circuits, kortsluiting en oververhitting

Snel

Laadt twee keer zo snel op als traditionele batterijladers

Compensatie

Past zich aan aan de wisselende netspanning voor consistent laden

Robuust

Bestand tegen vuil, water, UV-straling, stoten en verpletteren

Compact

Hoogfrequente energieomzetting voor ultracompacte, lichtgewicht en draagbare oplader

Start-Stop

Gaat de toegenomen cyclische energiebehoefte van batterijen in microhybride voertuigen tegen

Firewall

Meerlaagse veiligheidsbarrière die abnormale en onveilige omstandigheden voorkomt

Optimalisatie

Stabiliseert de interne batterijchemie voor betere prestaties en een langere levensduur

Onderhoud Plus

Houdt de batterij volledig opgeladen zonder overladen, waardoor de oplader veilig voor onbepaalde tijd kan worden aangesloten

Energie besparen

Minimaliseert het energieverbruik wanneer er geen volledig vermogen nodig is

Belasting volgen

Laad-LED's volgen de laadstatus van de batterij dynamisch wanneer een belasting de laadstroom overtreft

Diagnose

Intuïtieve visuele diagnosetool voor het detecteren van omgekeerde polariteit, lage spanning of beschadigde batterijen

CANBUS

Schakelt automatisch de laadpoort in om CANBUS-systemen op te laden

Thermische monitor

Interne temperatuursensoren passen de lading aan op basis van het omgevingsklimaat

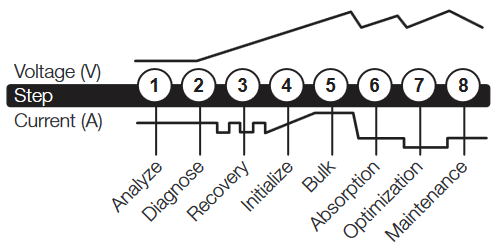

Laadstappen

Stap 1 & 2: Analyseren & diagnosticeren
Controleert de initiële staat van de batterij, inclusief spanning, laadstatus en conditie, om te bepalen of de batterij stabiel is voordat het laden begint.

Stap 3: Herstel
Initialiseert het herstel-desulfateringproces (indien nodig) voor diep ontladen of gesulfateerde batterijen door kleine stroomhoeveelheden te pulseren.

Stap 4: Initialiseren
Start het laadproces met een zachte (soft) lading.

Stap 5: Bulk
Start het bulksgewijs laadproces op basis van de staat van de batterij en geeft 80% van de capaciteit van de batterij terug.

Stap 6: Absorptie
Brengt het laadniveau op 90% door kleine stroomhoeveelheden te leveren om een veilige, efficiënte lading te bieden. Dit beperkt de gasvorming in de batterij en is essentieel voor het verlengen van de levensduur van de batterij.

Stap 7: Optimalisatie
Voltooit het laadproces en brengt de batterij op maximale capaciteit. In deze stap maakt de oplader gebruik van meerlaagse laadprofielen om de capaciteit volledig te herstellen en het soortelijk gewicht van de batterij te optimaliseren voor een langere looptijd en betere prestaties. De oplader schakelt over naar Onderhoud als de batterij aangeeft dat er meer stroom nodig is.

Stap 8: Onderhoud
Bewaakt continu de batterij om te bepalen wanneer een onderhoudslading moet worden gestart. Als de batterijspanning onder de doelwaarde zakt, start de oplader de onderhoudscyclus opnieuw totdat de spanning de optimale waarde bereikt en stopt vervolgens de laadcyclus. De cyclus tussen optimalisatie en onderhoud wordt oneindig herhaald om de batterij volledig opgeladen te houden. De batterijlader kan veilig voor onbepaalde tijd aangesloten blijven zonder risico op overladen.

Oplaadtijden

De geschatte tijd om een batterij op te laden, wordt hieronder weergegeven.

De grootte van de batterij (Ah) en de ontladingsdiepte (DOD) hebben een grote invloed op de oplaadtijd. De oplaadtijd is gebaseerd op een gemiddelde ontladingsdiepte tot een volledig opgeladen batterij en is uitsluitend bedoeld ter referentie. De werkelijke gegevens kunnen verschillen als gevolg van de staat van de batterij. De tijd om een normaal ontladen batterij op te laden is gebaseerd op een DOD van 50%.
