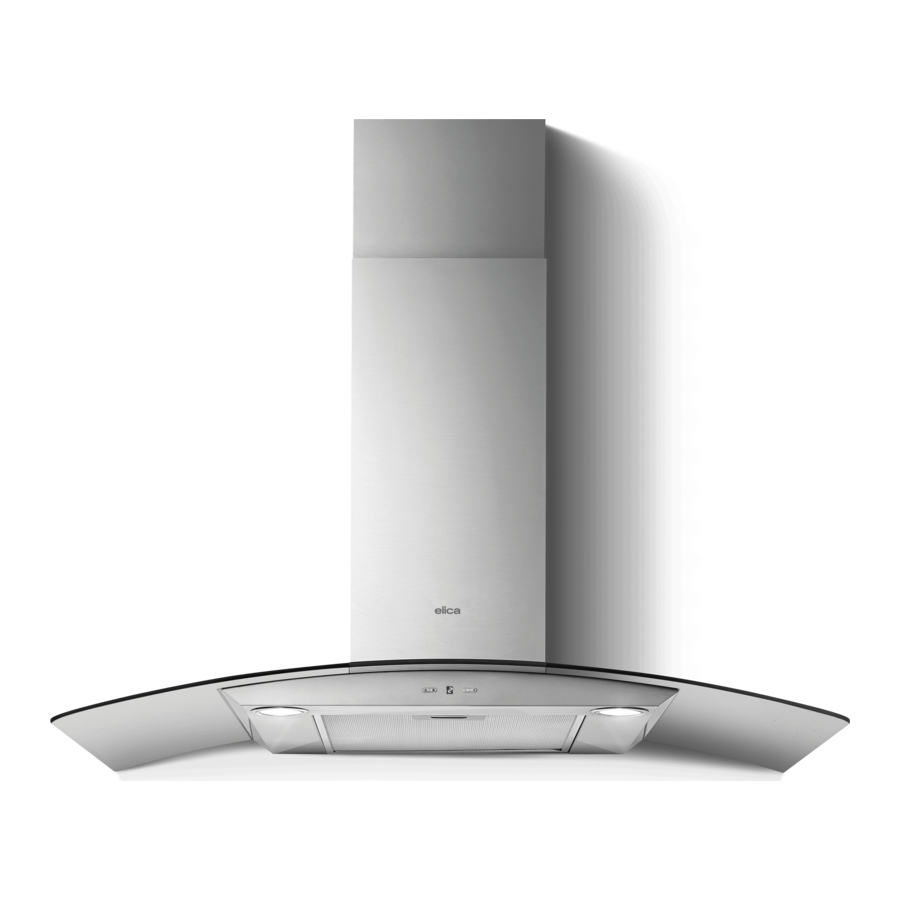

ELICA REEF IX/A/90 Handleiding

Gebruik

De afzuigkap is ontworpen voor gebruik in de afvoer- of filterversie.

Afzuigversie

In dit geval worden de dampen naar buiten het gebouw afgevoerd via een speciale buis die is verbonden met de aansluitring aan de bovenkant van de afzuigkap.

De afvoerbuis wordt niet meegeleverd en moet apart worden aangeschaft.
De diameter van de afvoerbuis moet gelijk zijn aan die van de aansluitring.

Als de afzuigkap is voorzien van een actief koolstoffilter, moet dit worden verwijderd.
Verbind de afzuigkap en de afvoeropeningen in de muren met een diameter die overeenkomt met de luchtafvoer (aansluitflens). Het gebruik van buizen en afvoeropeningen in muren met kleinere afmetingen veroorzaakt een vermindering van de zuigprestaties en een drastische toename van het geluid.

Elke verantwoordelijkheid in deze zaak wordt daarom afgewezen.

• Gebruik een kanaal van de minimaal noodzakelijke lengte.
• Gebruik een kanaal met zo min mogelijk bochten (maximale hoek van de bocht: 90°).
• Vermijd drastische veranderingen in de dwarsdoorsnede van het kanaal.

Filterversie

De aangezogen lucht wordt ontvet en ontgeurd voordat deze terug in de ruimte wordt gevoerd.
Om de afzuigkap in deze versie te gebruiken, moet u een systeem van extra filtering installeren op basis van actieve kool.
De modellen zonder afzuigmotor werken alleen in de afvoermodus en moeten worden aangesloten op een externe afzuiginstallatie (niet meegeleverd).

De aansluitinstructies worden meegeleverd met de perifere afzuigeenheid.

Installatie

De minimale afstand tussen het steunoppervlak voor de kookapparatuur op de kookplaat en het laagste deel van de afzuigkap mag niet minder zijn dan 50 cm van elektrische kookplaten en 65 cm van gas- of gemengde kookplaten.

Als de installatie-instructies voor de gaskookplaat een grotere afstand specificeren, moet deze worden aangehouden.

De netvoeding moet overeenkomen met de waarde die is aangegeven op het plaatje in de afzuigkap. Als de afzuigkap is voorzien van een stekker, sluit u deze aan op een stopcontact dat voldoet aan de geldende voorschriften en dat zich na de installatie in een toegankelijk gebied bevindt. Als de afzuigkap niet is voorzien van een stekker (directe netaansluiting) of als de stekker zich na de installatie niet in een toegankelijk gebied bevindt, breng dan een dubbelpolige schakelaar aan in overeenstemming met de normen die de volledige ontkoppeling van het elektriciteitsnet garandeert onder omstandigheden met betrekking tot overstroomcategorie III, in overeenstemming met de installatie-instructies.

Voordat u het afzuigkapcircuit opnieuw aansluit op het elektriciteitsnet en de efficiënte werking controleert, moet u altijd controleren of de netkabel correct is gemonteerd.

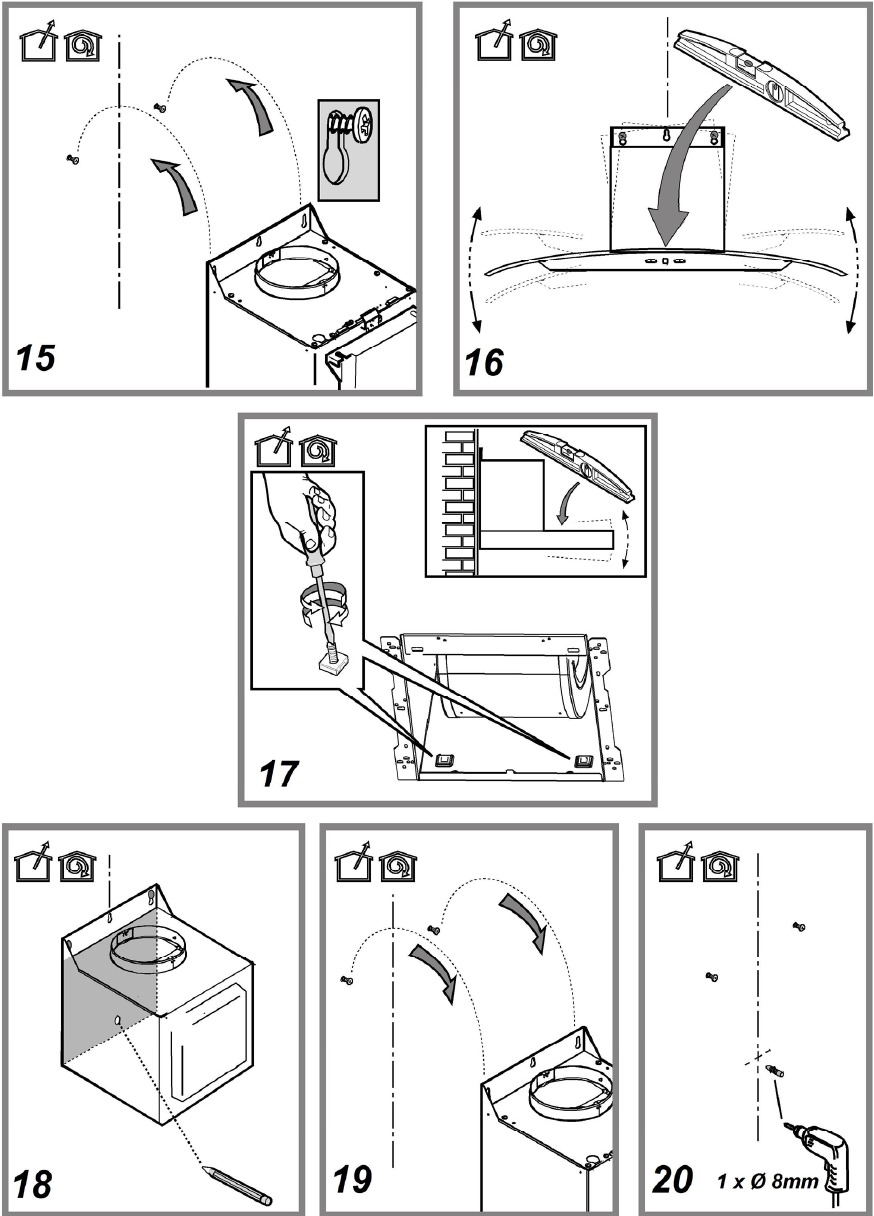

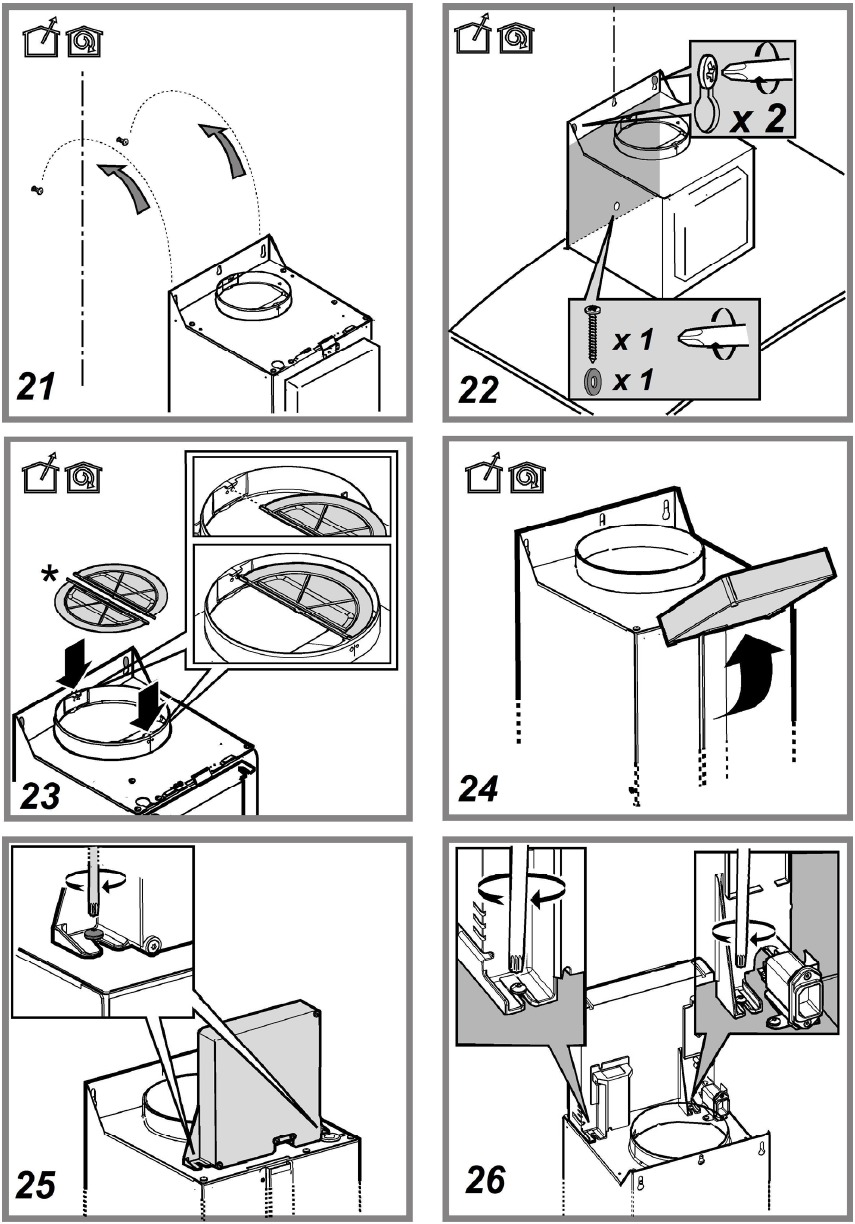

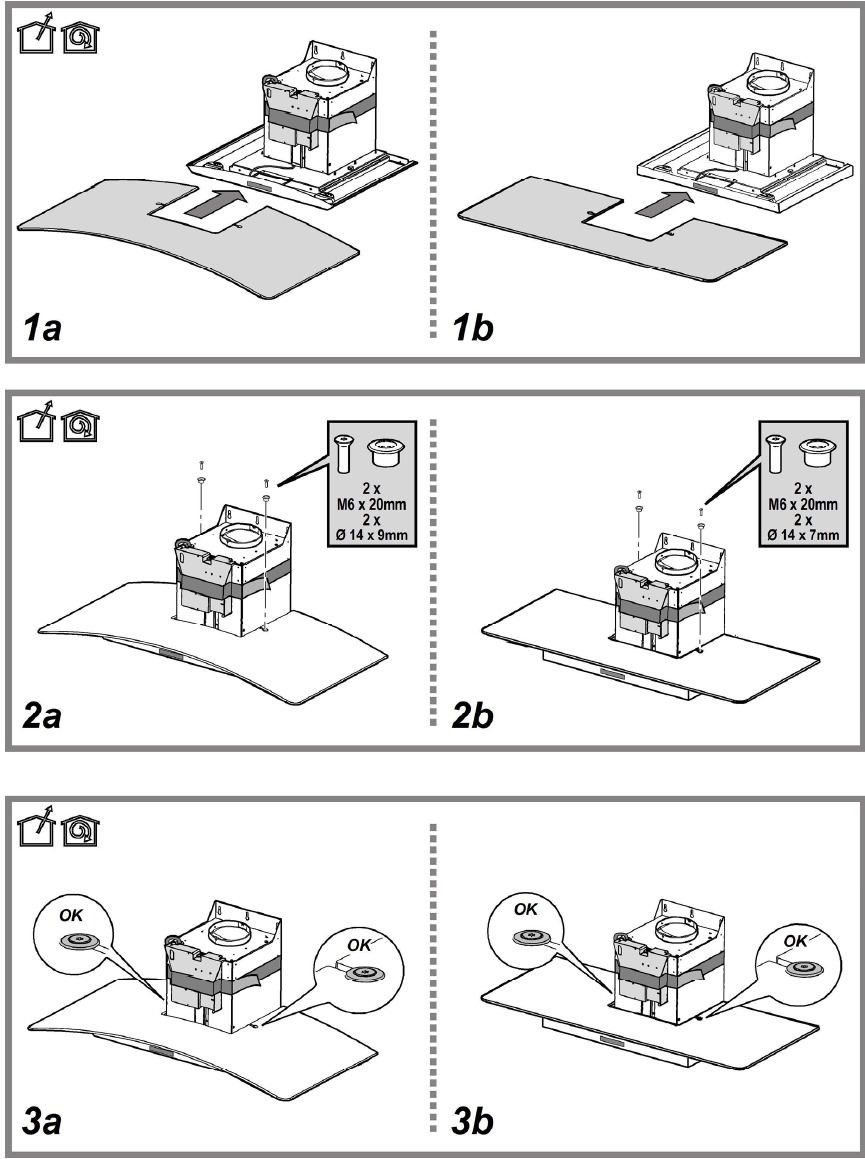

Voordat u met de installatie begint

• Controleer of het gekochte product een geschikte maat heeft voor het gekozen installatiegebied.
• Verwijder de koolstoffilter(s) (*) indien meegeleverd (zie ook de betreffende paragraaf). Deze moet(en) alleen worden gemonteerd als u de afzuigkap in de filterversie wilt gebruiken.
• Controleer (om transportredenen) of er geen ander meegeleverd materiaal in de afzuigkap zit (bijv. zakjes met schroeven (*), garanties (*), enz.), verwijder ze eventueel en bewaar ze.

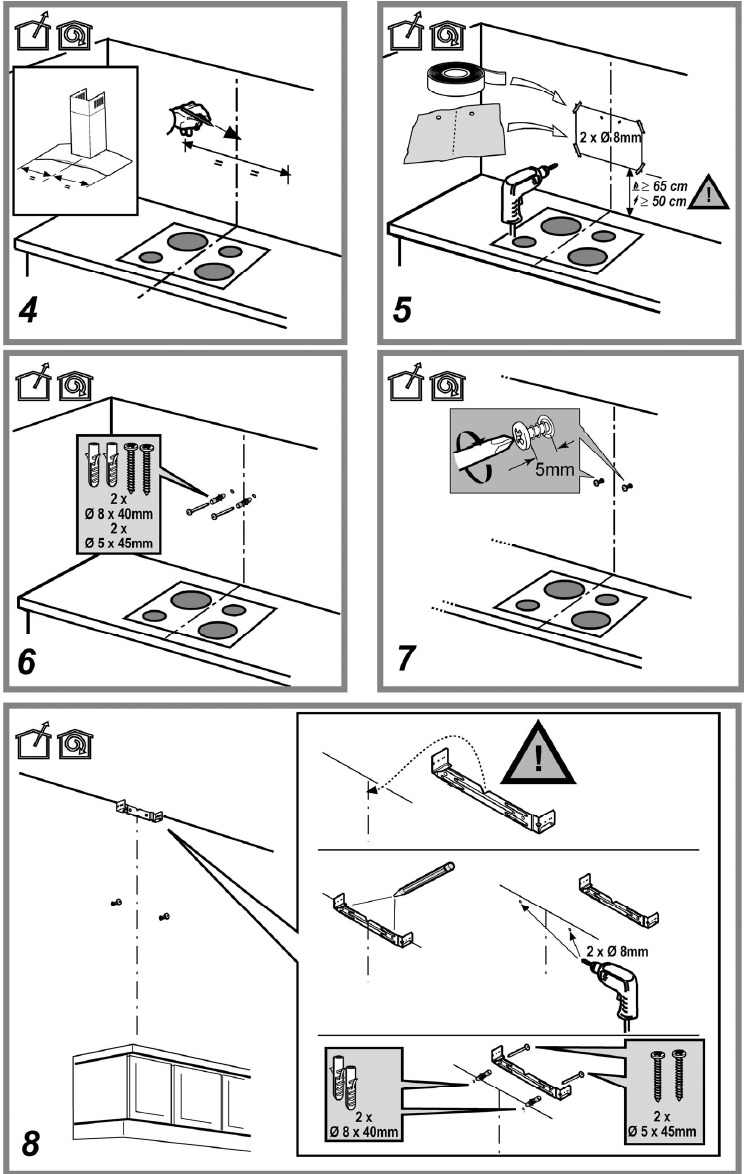

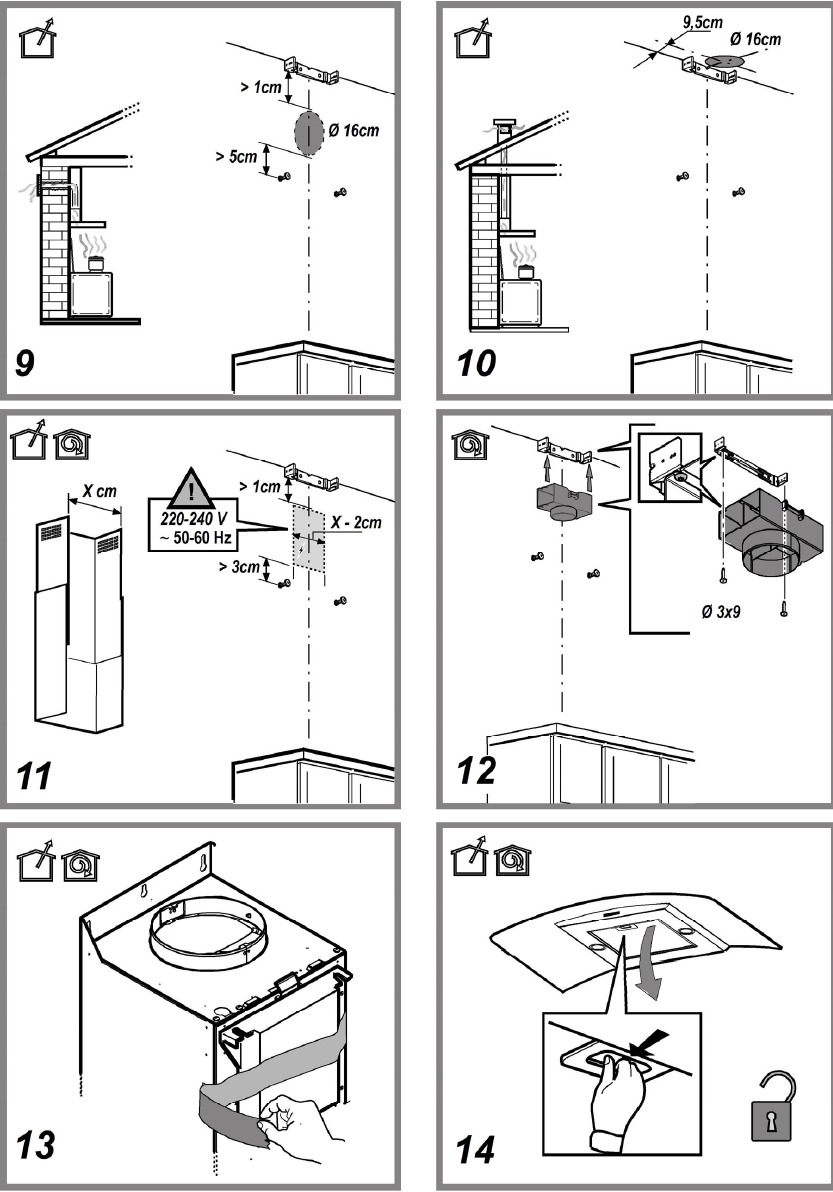

Er worden muurpluggen meegeleverd om de afzuigkap aan de meeste soorten muren/plafonds te bevestigen. Een gekwalificeerde technicus moet echter de geschiktheid van de materialen verifiëren in overeenstemming met het type muur/plafond. De muur/het plafond moet sterk genoeg zijn om het gewicht van de afzuigkap te dragen.
Tegel, voeg of silicone dit apparaat niet aan de muur. Alleen montage op het oppervlak.

Werking

1. Verlichting AAN/UIT
2. Motor AAN/UIT
   Wanneer toets "2" (2) wordt ingedrukt, schakelt de motor over naar snelheid 1.
   Als de toets tijdens het werken wordt ingedrukt, schakelt de afzuigkap naar de UIT-stand.
3. Snelheid verlagen
   Wanneer toets "3" (3) wordt ingedrukt, daalt de snelheid van 4 (intensief) naar 1.
4. Snelheid verhogen
   Wanneer toets "4" (4) wordt ingedrukt met de afzuigkap in de UIT-stand, schakelt de afzuigkap over naar snelheid 1.
   Als de toets tijdens het werken wordt ingedrukt, stijgt de snelheid van 1 naar 4 (intensief).
   De intense snelheid is getimed. De standaard timing is 5', waarna de afzuigkap op snelheid 2 wordt ingesteld.
   Om de functie vóór het einde van de tijd te deactiveren, drukt u op toets "3" (3), de afzuigkap wordt ingesteld op snelheid 3, wanneer toets "2" (2) wordt ingedrukt, schakelt de afzuigkap uit.
   Een signaal op het display correspondeert met elke snelheid:
   UIT: Geen signaal
   Snelheid 1: 1
   Snelheid 2: 2
   Snelheid 3: 3
   Snelheid 4: 4 knipperend
5. Display

Signalering vetfilter

Het vetfilter wordt door het display gesignaleerd met nummer 1 dat knippert na 40 uur gebruik.
Dit betekent dat het vetfilter moet worden gewassen.
De signalering is zichtbaar met de afzuigkap in de AAN-stand. Om de signalering van het vetfilter te verwijderen, houdt u toets "2" (2) langer dan 3" ingedrukt totdat deze uitschakelt.
De signalering kan worden verwijderd met de afzuigkap in de AAN-stand.

Signalering koolstoffilter (alleen voor filterversie)

Het koolstoffilter wordt door het display gesignaleerd met nummer 2 dat knippert na 160 uur gebruik.
Dit betekent dat het geïnstalleerde koolstoffilter moet worden vervangen.
De signalering is zichtbaar met de afzuigkap in de AAN-stand. Om de signalering van het koolstoffilter te verwijderen, houdt u toets "2" (2) langer dan 3" ingedrukt totdat deze uitschakelt.
De signalering kan worden verwijderd met de afzuigkap in de AAN-stand.

Als beide filters tegelijkertijd worden gesignaleerd, knipperen de nummers 1 en 2 afwisselend op het display.
De signalering kan worden gereset door de hierboven beschreven procedure twee keer uit te voeren.
Eerst wordt de signalering van het vetfilter gereset en vervolgens de signalering van het koolstoffilter.

In de standaardmodus is de signalering van het koolstoffilter niet actief. Als de filterversie van de afzuigkap wordt gebruikt, is het noodzakelijk om de signalering van het koolstoffilter in te schakelen.

Activering van signalering koolstoffilter

Zet de afzuigkap op UIT en houd de toetsen "2" (2) en "3" (3) tegelijkertijd 3" ingedrukt.
Nummers 1 en 2 knipperen afwisselend gedurende 2".

Deactivering van signalering koolstoffilter

Zet de afzuigkap op UIT en houd de toetsen "2" (2) en "3" (3) tegelijkertijd 3" ingedrukt.
Nummer 1 knippert gedurende 2".

Temperatuur alarm

De afzuigkap is uitgerust met een temperatuursensor die de motor op snelheid 3 activeert als de temperatuur in het displaygebied te hoog is.
De alarmconditie wordt op het display aangegeven met de letter t die knippert.
Deze toestand blijft zo totdat de temperatuur onder de alarmdrempel zakt.
Deze modus kan worden verlaten door op toets "2" (2), "3" (3) of "4" (4) te drukken. Elke 30" controleert de sensor de omgevingstemperatuur van het displaygebied.

Displaysymbolen

Symbool	Status
	Snelheid 1
	Snelheid 2
	Snelheid 3
	Snelheid 4 (intensief)
	Onderhoud vetfilter
	Onderhoud koolstoffilter
	Onderhoud vetfilter en koolstoffilter
	Temperatuur alarm

Onderhoud

Reinig UITSLUITEND met een doek die bevochtigd is met een neutraal vloeibaar reinigingsmiddel. NIET REINIGEN MET GEREEDSCHAP OF INSTRUMENTEN. Gebruik geen schurende producten. GEEN ALCOHOL GEBRUIKEN!

Vetfilter

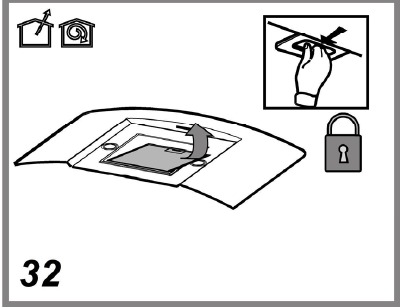

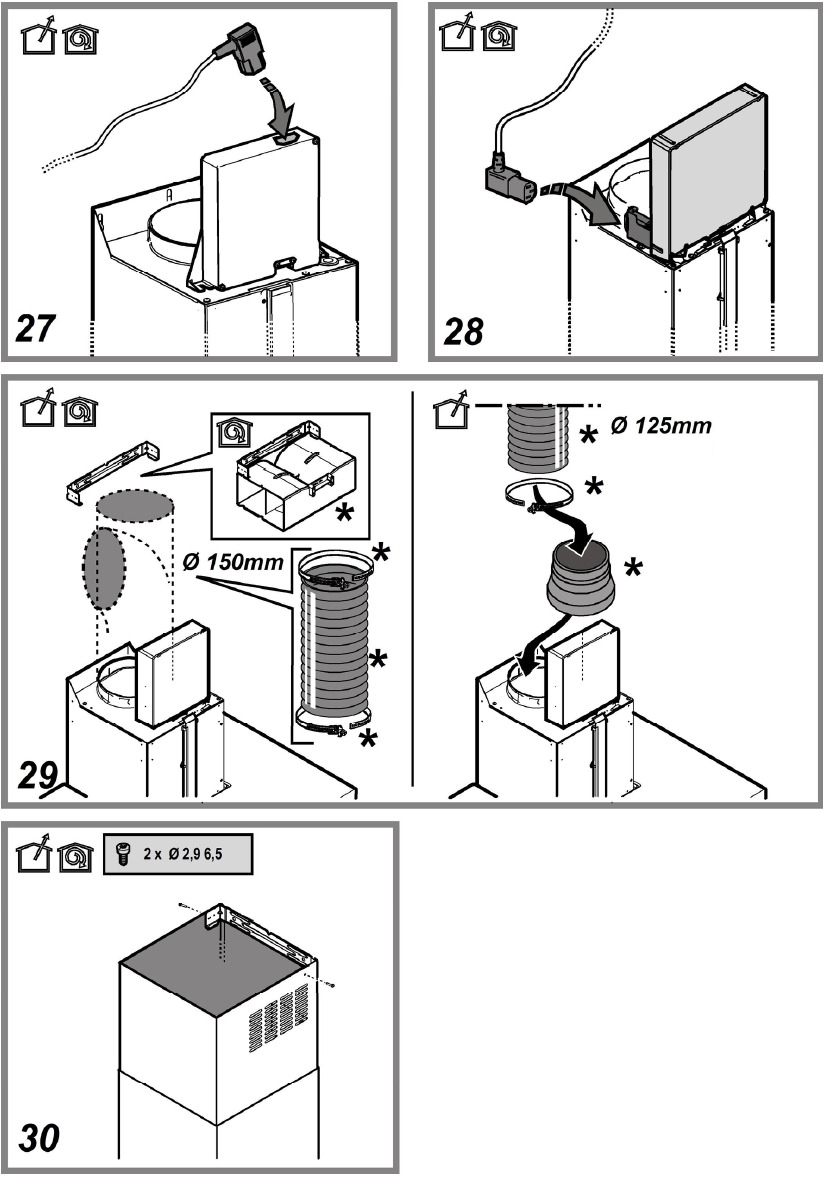

Afb. 14-32

Vangt vetdeeltjes op die vrijkomen tijdens het koken

Dit moet eenmaal per maand worden schoongemaakt (of wanneer het filterverzadigingssysteem – indien aanwezig op het model – dit aangeeft) met behulp van niet-agressieve reinigingsmiddelen, hetzij met de hand, hetzij in de vaatwasser, die moet worden ingesteld op een lage temperatuur en een korte cyclus.
Wanneer het vetfilter in een vaatwasser wordt gewassen, kan het licht verkleuren, maar dit heeft geen invloed op de filtercapaciteit. Om het vetfilter te verwijderen, trekt u aan de veerontgrendelingshendel.

Koolstoffilter (alleen filterversie)

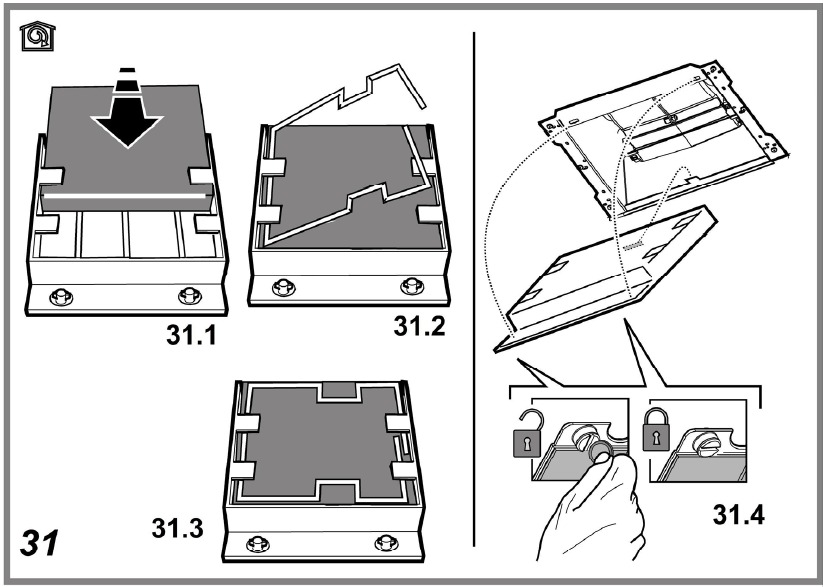

Afb. 31

Absorbeert onaangename geuren die tijdens het koken ontstaan.
Het koolstoffilter kan eenmaal per twee maanden worden gewassen (of wanneer het filterverzadigingssysteem – indien aanwezig op het model – dit aangeeft) met heet water en een geschikt reinigingsmiddel, of in een vaatwasser op 65°C (als de vaatwasser wordt gebruikt, selecteer dan de functie voor de volledige cyclus en laat de vaat eruit).

Verwijder overtollig water zonder het filter te beschadigen, verwijder vervolgens de matras die zich in het plastic frame bevindt en plaats deze gedurende 10 minuten in de oven op 100°C om volledig te drogen. Vervang de matras om de 3 jaar en wanneer de doek beschadigd is.

Verwijder het filterhouderframe door de knoppen (g) 90° te draaien waarmee de schoorsteen aan de afzuigkap wordt bevestigd.
Plaats het kussen (i) van actieve kool in het frame (h) en plaats het geheel terug in de behuizing (j).

Het is mogelijk om een traditioneel koolstoffilter te gebruiken, dat niet wasbaar of regenereerbaar is, en dat om de 3 - 4 maanden moet worden vervangen. Het filterhouderframe van het koolstoffilter is aan elkaar gelast; het eventuele frame dat bij de kap wordt geleverd, mag daarom niet worden gebruikt.
Plaats het in de behuizing en zet het vast door de 2 plastic knoppen te draaien.

Lampen vervangen

De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie.
De LED's garanderen een optimale verlichting, een levensduur die tot 10 keer zo lang is als traditionele lampen en maken het mogelijk om 90% elektrische energie te besparen.
Neem voor vervanging contact op met de technische dienst.

VEILIGHEIDSINSTRUCTIES

Volg de instructies in deze handleiding nauwgezet op. Alle verantwoordelijkheid voor eventuele ongemakken, schade of brand veroorzaakt door het niet naleven van de instructies in deze handleiding, wordt afgewezen.
Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• door klanten in hotels, motels en andere residentiële omgevingen;
• bed and breakfast-achtige omgevingen.

De afzuigkap kan er anders uitzien dan op de tekeningen in dit boekje. De instructies voor gebruik, onderhoud en installatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje te bewaren om het op elk moment te kunnen raadplegen. Zorg er in geval van verkoop, afstand of verhuizing voor dat het samen met het product is.
• Lees de instructies zorgvuldig: er staat belangrijke informatie over installatie, gebruik en veiligheid in.
• Breng geen elektrische of mechanische wijzigingen aan aan het product of aan de afvoerkanalen.
• Controleer voordat u doorgaat met de installatie van het apparaat of er geen beschadigde onderdelen zijn.
  Neem anders contact op met uw dealer en ga niet verder met de installatie.

Opmerking: De onderdelen die zijn gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen bij sommige modellen worden geleverd of anders niet worden meegeleverd, maar wel te koop zijn.

• Voordat u reinigings- of onderhoudswerkzaamheden uitvoert, dient u de kap los te koppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen of de elektrische voeding los te koppelen.
• Draag altijd werkhandschoenen bij alle installatie- en onderhoudswerkzaamheden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Het is niet toegestaan dat kinderen met de bedieningselementen spelen of met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• De ruimte waar het apparaat is geïnstalleerd, moet voldoende geventileerd zijn wanneer de afzuigkap samen met andere gasverbrandingsapparaten of andere brandstoffen wordt gebruikt.
• De kap moet regelmatig worden gereinigd, zowel van binnen als van buiten (MINSTENS EENMAAL PER MAAND).
• Dit moet worden uitgevoerd in overeenstemming met de verstrekte onderhoudsinstructies. Het niet opvolgen van de verstrekte instructies met betrekking tot het reinigen van de kap en filters leidt tot brandgevaar.
• Niet flamberen onder de afzuigkap.
• Gebruik voor het vervangen van de lamp alleen het lamptype dat is aangegeven in het gedeelte Onderhoud/Lampen vervangen van deze handleiding.
  Het gebruik van open vuur is schadelijk voor de filters en kan brandgevaar veroorzaken en moet daarom in alle omstandigheden worden vermeden.
  Frituren moet met zorg gebeuren om ervoor te zorgen dat de olie niet oververhit raakt en ontbrandt.

Toegankelijke delen van de kap kunnen heet worden bij gebruik met kookapparatuur.

• Sluit het apparaat pas aan op het elektriciteitsnet als de installatie volledig is voltooid.
• Met betrekking tot de technische en veiligheidsmaatregelen die moeten worden genomen voor het afvoeren van dampen, is het belangrijk om de voorschriften van de lokale autoriteiten nauwlettend te volgen.
• De lucht mag niet worden afgevoerd in een rookkanaal dat wordt gebruikt voor het afvoeren van dampen van apparaten die gas of andere brandstoffen verbranden.
• Gebruik of laat de kap niet achter zonder de lamp correct te hebben gemonteerd vanwege het mogelijke risico op elektrische schokken.
• Gebruik de kap nooit zonder effectief gemonteerde roosters.
• De kap mag NOOIT als steunoppervlak worden gebruikt, tenzij dit specifiek is aangegeven.
• Gebruik alleen de bevestigingsschroeven die bij het product zijn geleverd voor de installatie, of koop, indien niet meegeleverd, het juiste type schroeven.
• Gebruik de juiste lengte voor de schroeven die in de installatiehandleiding worden aangegeven.
• Raadpleeg in geval van twijfel een geautoriseerd servicecentrum of een soortgelijk gekwalificeerd persoon.

• Het niet installeren van de schroeven of het bevestigingsmiddel in overeenstemming met deze instructies kan elektrische gevaren opleveren.
• Niet gebruiken met een programmeur, timer, afzonderlijk afstandsbedieningssysteem of enig ander apparaat dat automatisch inschakelt.
• Dit apparaat is gemarkeerd in overeenstemming met de Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
• Door ervoor te zorgen dat dit product correct wordt afgevoerd, helpt u potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door onjuiste afvalverwerking van dit product.
• Neem voor meer gedetailleerde informatie over het proces, de inzameling en recycling van dit product contact op met de betreffende afdeling van uw lokale overheid of de plaatselijke afdeling voor huishoudelijk afval of de winkel waar u dit product hebt gekocht.
  Apparaat ontworpen, getest en vervaardigd volgens:
• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor een correct gebruik om de impact op het milieu te verminderen: Schakel de kap in op de minimumsnelheid wanneer u begint met koken en laat deze enkele minuten draaien nadat het koken is voltooid. Verhoog de snelheid alleen in geval van grote hoeveelheden rook en damp en gebruik de boostsnelheid(en) alleen in extreme situaties. Vervang het/de koolstoffilter(s) indien nodig om een goede geurreducerende werking te behouden. Reinig het/de vetfilter(s) indien nodig om een goede vetfilterwerking te behouden. Gebruik de maximale diameter van het leidingsysteem die in deze handleiding wordt aangegeven om de efficiëntie te optimaliseren en het geluid te minimaliseren.
