ELICA LOL IX/A/90 Handleiding

Inleiding

Volg de aanwijzingen in deze handleiding nauwgezet op. Alle verantwoordelijkheid voor eventuele ongemakken, schade of brand veroorzaakt door het niet naleven van de aanwijzingen in deze handleiding wordt afgewezen. Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• door klanten in hotels, motels en andere residentiële omgevingen;
• bed-and-breakfast-achtige omgevingen.

De afzuigkap kan er anders uitzien dan op de tekeningen in dit boekje. De instructies voor gebruik, onderhoud en installatie blijven echter hetzelfde.

• Lees de instructies zorgvuldig door: ze bevatten belangrijke informatie over installatie, gebruik en veiligheid.
• Voer geen elektrische of mechanische wijzigingen uit aan het product of aan de afvoerkanalen.
• Controleer voordat u met de installatie van het apparaat begint of er geen onderdelen beschadigd zijn. Neem anders contact op met uw dealer en ga niet verder met de installatie.

Opmerking: De onderdelen die zijn gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen bij sommige modellen worden geleverd of anderszins niet worden geleverd, maar wel kunnen worden aangeschaft.

Gebruik

De afzuigkap is ontworpen om te worden gebruikt voor zowel afvoer- als filterversie.

Afzuigversie

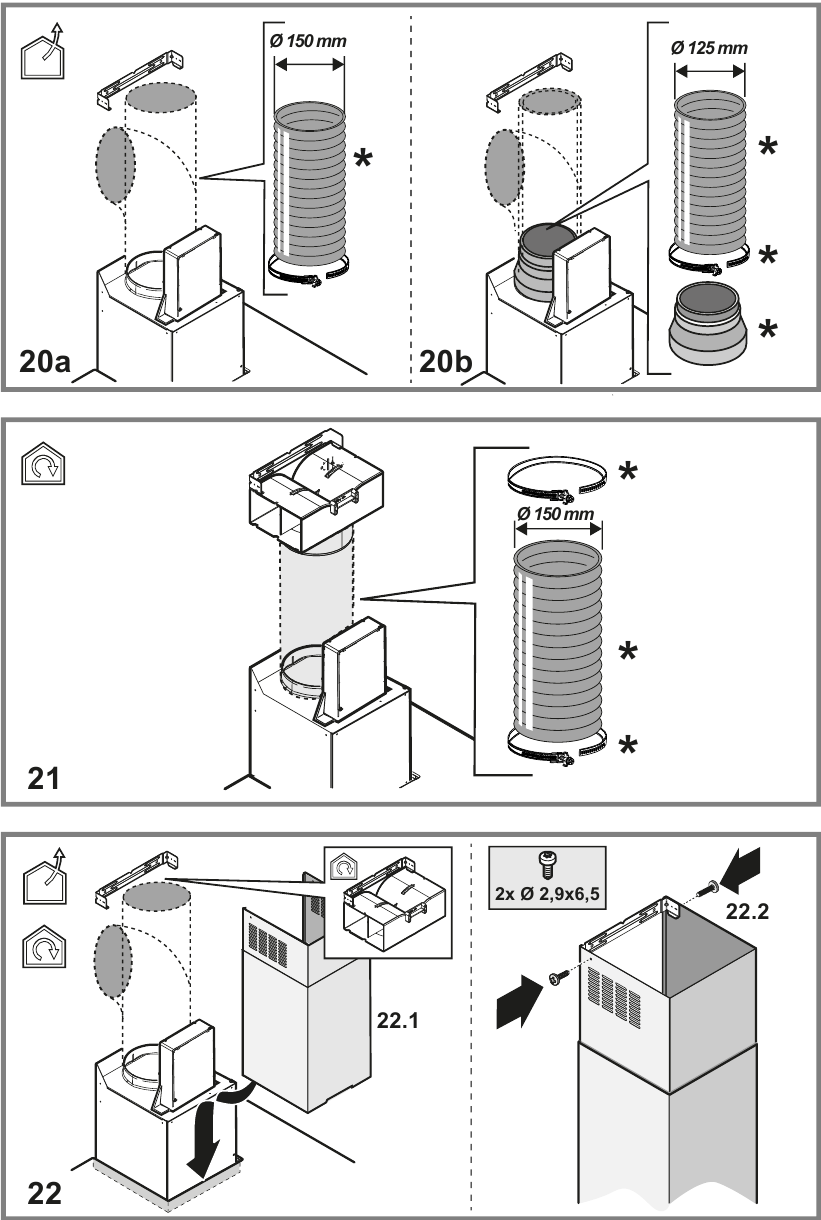

In dit geval worden de dampen buiten het gebouw afgevoerd door middel van een speciale pijp die is aangesloten op de aansluitring bovenop de afzuigkap.

De afvoerpijp wordt niet meegeleverd en moet apart worden aangeschaft.
De diameter van de afvoerpijp moet gelijk zijn aan die van de aansluitring.

Als de afzuigkap is voorzien van een actief koolstoffilter, moet deze worden verwijderd.
Verbind de afzuigkap en de afvoergaten op de muren met een diameter die gelijk is aan de luchtafvoer (aansluitflens).
Het gebruik van buizen en afvoergaten op muren met kleinere afmetingen zal leiden tot een vermindering van de zuigprestaties en een drastische toename van het geluid.
Elke verantwoordelijkheid in dezen wordt daarom afgewezen.

• Gebruik een kanaal van de minimaal noodzakelijke lengte.
• Gebruik een kanaal met zo min mogelijk bochten (maximale hoek van de bocht: 90°).
• Vermijd drastische veranderingen in de doorsnede van het kanaal.

Filterversie
De aangezogen lucht wordt ontvet en ontgeurd voordat deze terug in de ruimte wordt gevoerd.
Om de afzuigkap in deze versie te gebruiken, moet u een systeem van extra filtering installeren op basis van actieve kool.
De modellen zonder zuigmotor werken alleen in afvoermodus en moeten worden aangesloten op een extern zuigapparaat (niet meegeleverd).
De aansluitinstructies worden meegeleverd met de perifere zuigeenheid.

Installatie

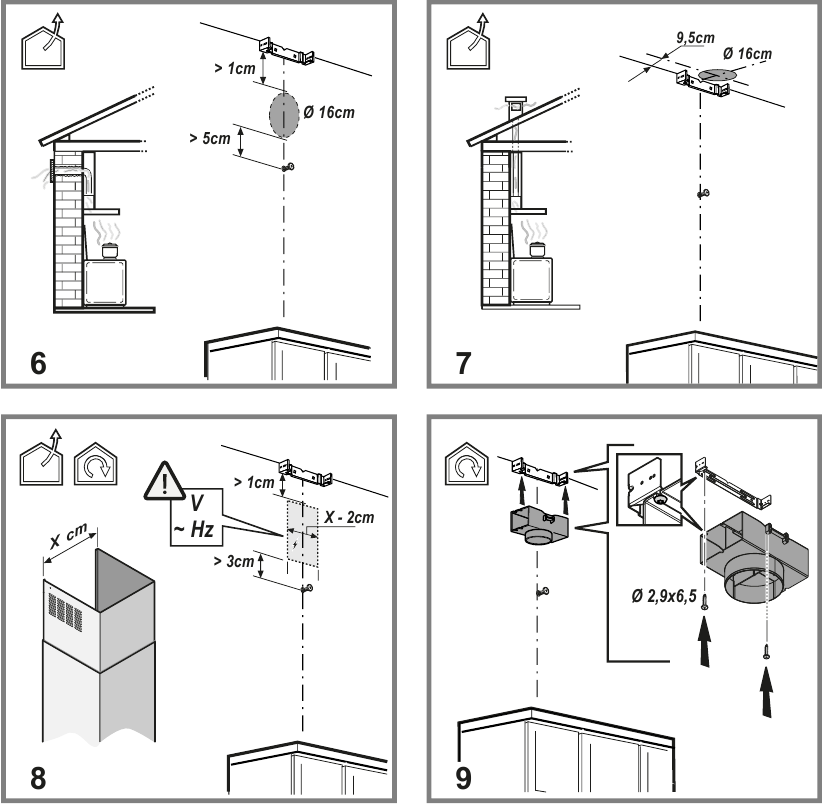

De minimale afstand tussen het steunvlak voor de kookapparatuur op de kookplaat en het laagste deel van de afzuigkap mag niet minder zijn dan 50 cm van elektrische kooktoestellen en 65 cm van gas- of gemengde kooktoestellen.
Als de installatie-instructies voor de gaskookplaat een grotere afstand specificeren, moet deze worden aangehouden.

Elektrische aansluiting

De netvoeding moet overeenkomen met de waarde die is aangegeven op het plaatje aan de binnenkant van de afzuigkap. Als er een stekker is meegeleverd, sluit u de afzuigkap aan op een stopcontact dat voldoet aan de geldende voorschriften en zich na de installatie in een toegankelijk gebied bevindt. Als er geen stekker is meegeleverd (directe netaansluiting) of als de stekker zich na de installatie niet in een toegankelijk gebied bevindt, installeer dan een dubbelpolige schakelaar in overeenstemming met de normen die de volledige ontkoppeling van het elektriciteitsnet garandeert onder omstandigheden die betrekking hebben op overstroomcategorie III, in overeenstemming met de installatie-instructies.

Voordat u het afzuigkapcircuit opnieuw aansluit op de netvoeding en de efficiënte werking controleert, moet u altijd controleren of de netkabel correct is gemonteerd.
De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag dan een nieuwe aan bij de technische dienst.

Montage

Voordat u met de installatie begint:

• Controleer of het gekochte product een geschikte maat heeft voor het gekozen installatiegebied.
• Verwijder de koolstoffilter(s) (*) indien meegeleverd (zie ook de betreffende paragraaf). Deze moet(en) alleen worden gemonteerd als u de afzuigkap in de filterversie wilt gebruiken.
• Controleer (om transportredenen) of er geen ander meegeleverd materiaal in de afzuigkap zit (bijv. zakjes met schroeven (*), garanties (*), enz.), verwijder deze eventueel en bewaar ze.

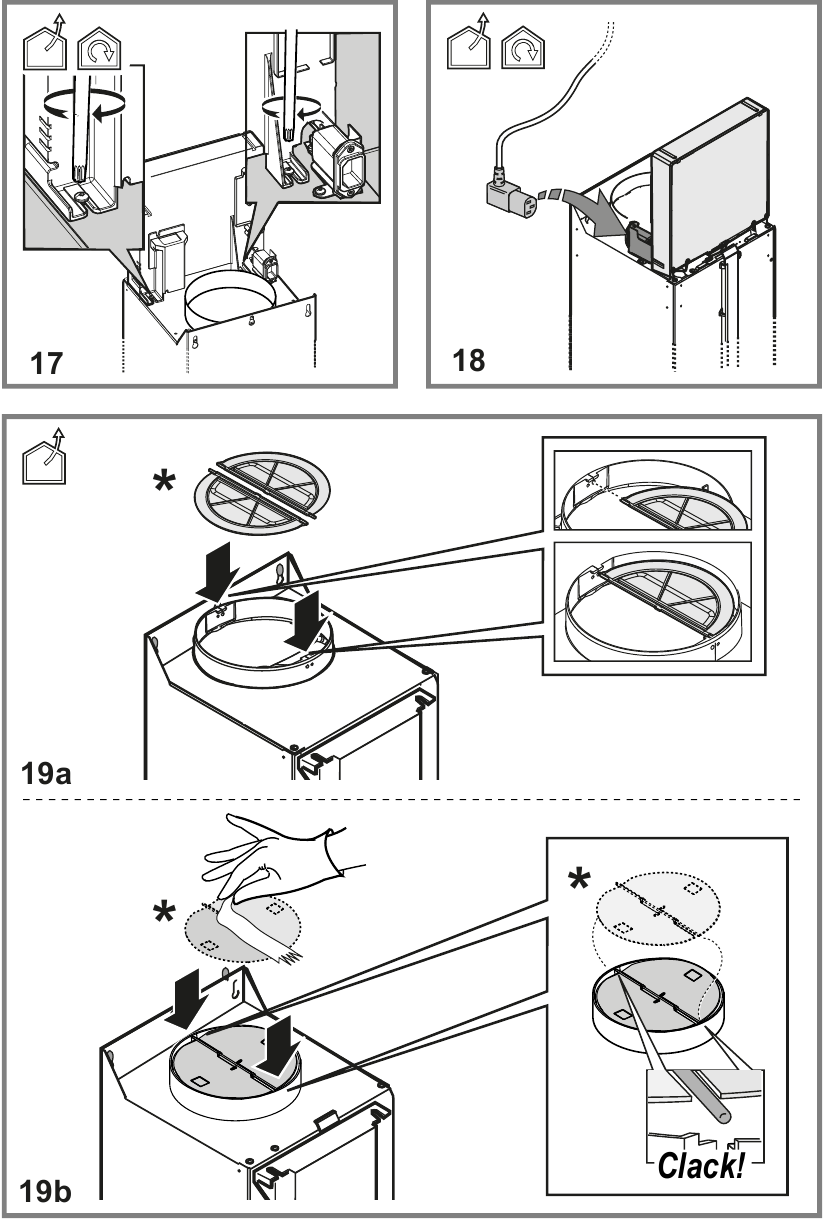

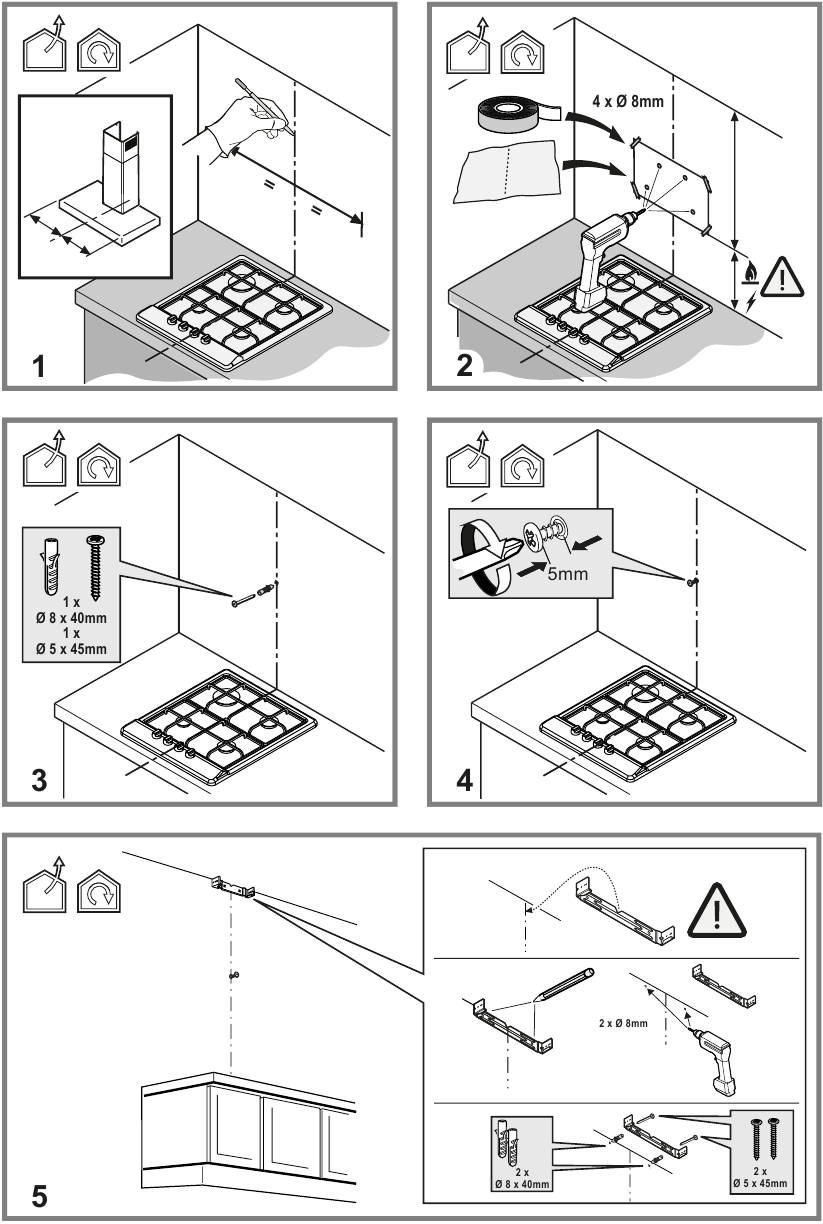

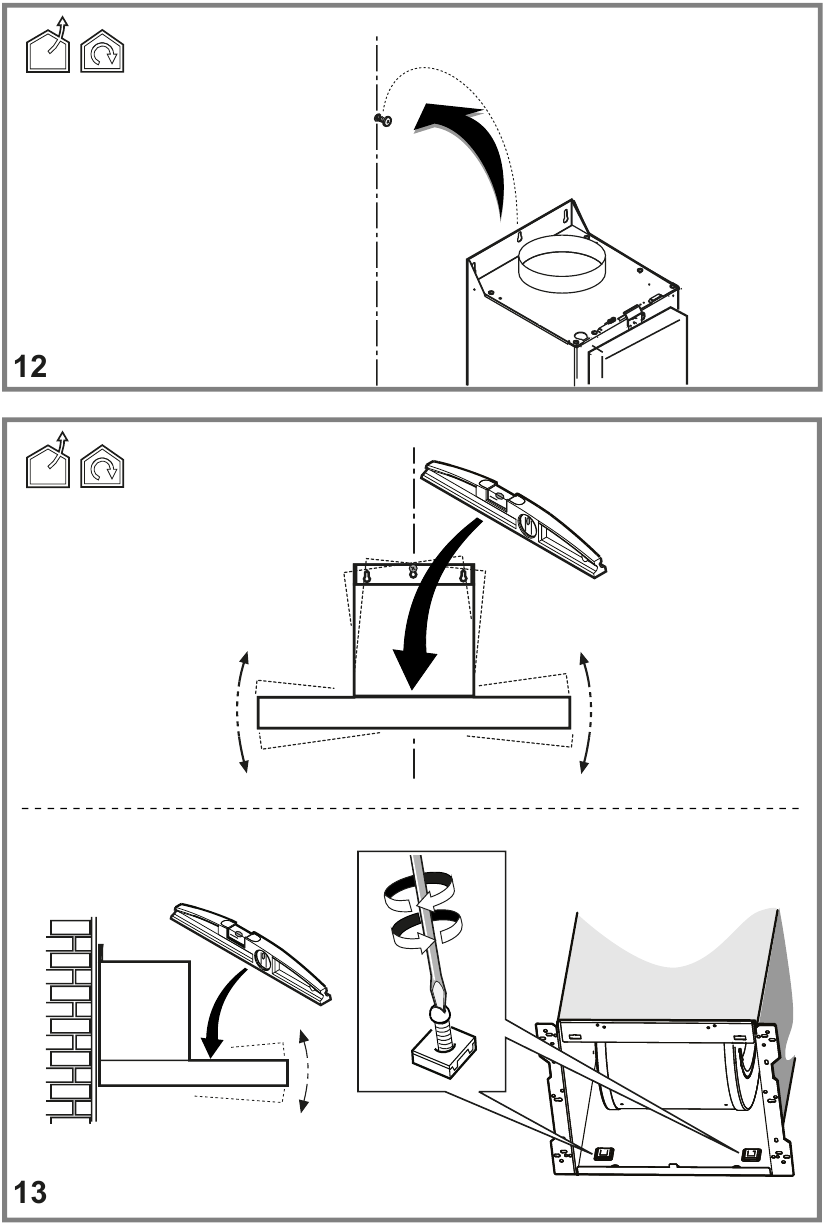

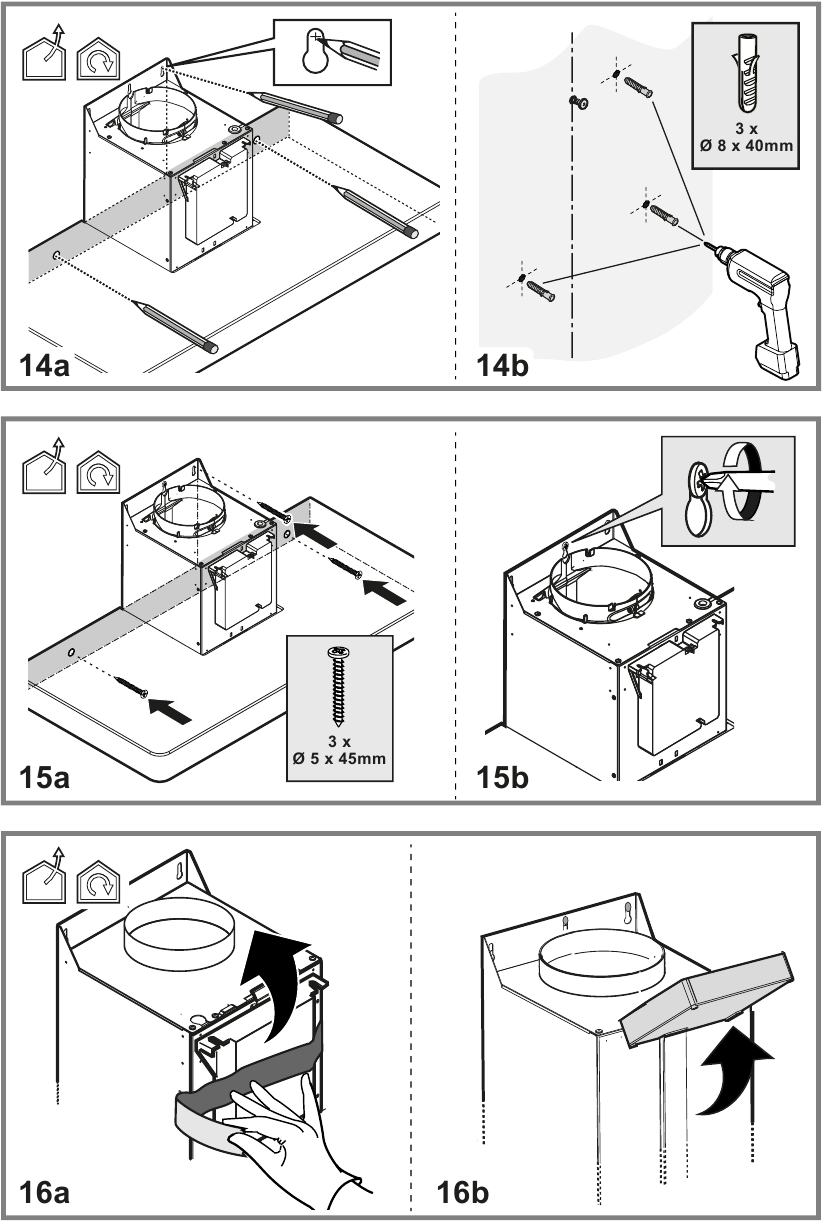

Er worden pluggen meegeleverd om de afzuigkap aan de meeste soorten muren/plafonds te bevestigen. Een gekwalificeerde technicus moet echter de geschiktheid van de materialen controleren in overeenstemming met het type muur/plafond. De muur/het plafond moet sterk genoeg zijn om het gewicht van de afzuigkap te dragen.
Tegel, voeg of siliconeer dit apparaat niet aan de muur. Alleen opbouwmontage.

Bediening

Het bedieningspaneel bestaat uit een roterende schijf met achtergrondverlichting.

• Om de verlichting aan en uit te zetten:
  Druk op de schijf (T) om de verlichting aan en uit te zetten
• Om de beschikbare zuigsnelheden te selecteren:
  Draai de schijf (T) met de klok mee om de afzuigkap in te schakelen en de zuigsnelheid te verhogen en tegen de klok in om deze te verlagen en de afzuigkap uit te schakelen.
  De kroon (L) licht op om de geselecteerde zuigsnelheid aan te geven:
• L1 brandt
  snelheid 1 (minimum).
• L1 + L2 branden
  snelheid 2 (gemiddeld).
• L1 + L2 + L3 branden
  Snelheid 3 (maximum).
• L1 + L2 + L3 + L4 branden in knippermodus
  Snelheid 4 (intensief), duurt 5 minuten, waarna de afzuigkap automatisch op snelheid 2 wordt gezet
• L uit:
  Zuigmotor uit

Verzadigingscontrole van filters
De afzuigkap is uitgerust met een apparaat dat aangeeft wanneer het filter moet worden onderhouden
Het verzadigingscontroleapparaat van het vetfilter is altijd actief
Het controleapparaat van het actieve koolstoffilter is meestal uitgeschakeld
Om het te activeren, gaat u als volgt te werk:

• Schakel de afzuigkap uit.
• Houd de schijf (T) langer dan 5 seconden ingedrukt

De kroon (L) licht volledig op, knippert en er klinkt een pieptoon: het controleapparaat van het koolstoffilter is geactiveerd.
NB = om het uit te schakelen, schakelt u de afzuigkap uit, drukt u op de schijf (T), L1 + L2 zullen oplichten en knipperen; wacht op de pieptoon om de deactivering te bevestigen.

Verzadigingsindicator vetfilter
L1 + L2 knipperen wanneer u het vetfilter moet onderhouden

Verzadigingsindicator actieve koolstoffilter
L3 + L4 knipperen wanneer u het actieve koolstoffilter moet onderhouden

Reset van het verzadigingssignaal van het filter
Na het onderhoud van het filter zet u de afzuigkap aan en houdt u de schijf (T) langer dan 5 seconden ingedrukt: u hoort een lange toon (piep) die de reset bevestigt.
Opmerking: In geval van gelijktijdige signalering (verzadiging vetfilter en actieve koolstoffilter) moet u de reset twee keer herhalen.

Onderhoud

Reiniging

Reinig ALLEEN met een doek die is bevochtigd met een neutraal vloeibaar reinigingsmiddel. NIET REINIGEN MET GEREEDSCHAP OF INSTRUMENTEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

Vangt kookvetdeeltjes op.
Dit moet eenmaal per maand worden schoongemaakt (of wanneer het filterverzadigingsindicatiesysteem – indien voorzien op het model in bezit – deze noodzaak aangeeft) met behulp van niet-agressieve reinigingsmiddelen, hetzij met de hand, hetzij in de vaatwasser, die moet worden ingesteld op een lage temperatuur en een korte cyclus.
Wanneer het vetfilter in een vaatwasser wordt gewassen, kan het enigszins verkleuren, maar dit heeft geen invloed op de filtercapaciteit.

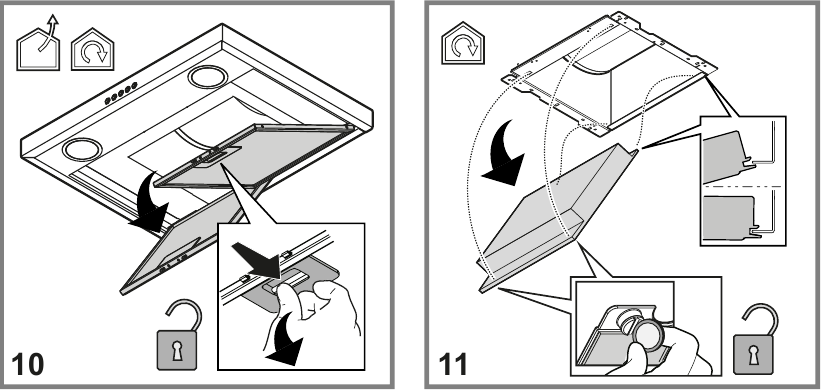

Om het vetfilter te verwijderen, trekt u aan de veerontgrendelingshendel.

Koolstoffilter

(alleen filterversie)
Afb. 23
Het absorbeert onaangename geuren veroorzaakt door het koken.
Het actieve koolstoffilter kan een van deze types zijn:

• Wasbaar actieve koolstoffilter.
• NIET-wasbaar actieve koolstoffilter.

Wasbaar actieve koolstoffilter
Het koolstoffilter kan eenmaal per twee maanden worden gewassen met heet water en een geschikt reinigingsmiddel, of in een vaatwasser op 65°C (als de vaatwasser wordt gebruikt, selecteer dan de volledige cyclusfunctie en laat de vaat eruit).
Verwijder overtollig water zonder het filter te beschadigen, verwijder vervolgens de matras in het plastic frame en plaats deze 10 minuten in de oven op 100°C om volledig te drogen. Vervang de matras om de 3 jaar en wanneer de doek beschadigd is.

NIET-wasbaar actieve koolstoffilter
De verzadiging van het koolstoffilter treedt op na min of meer langdurig gebruik, afhankelijk van het type koken en de regelmaat van het reinigen van het vetfilter.
In ieder geval is het noodzakelijk om de cartridge minstens om de vier maanden te vervangen.
Het koolstoffilter mag NIET worden gewassen of geregenereerd.

Montage

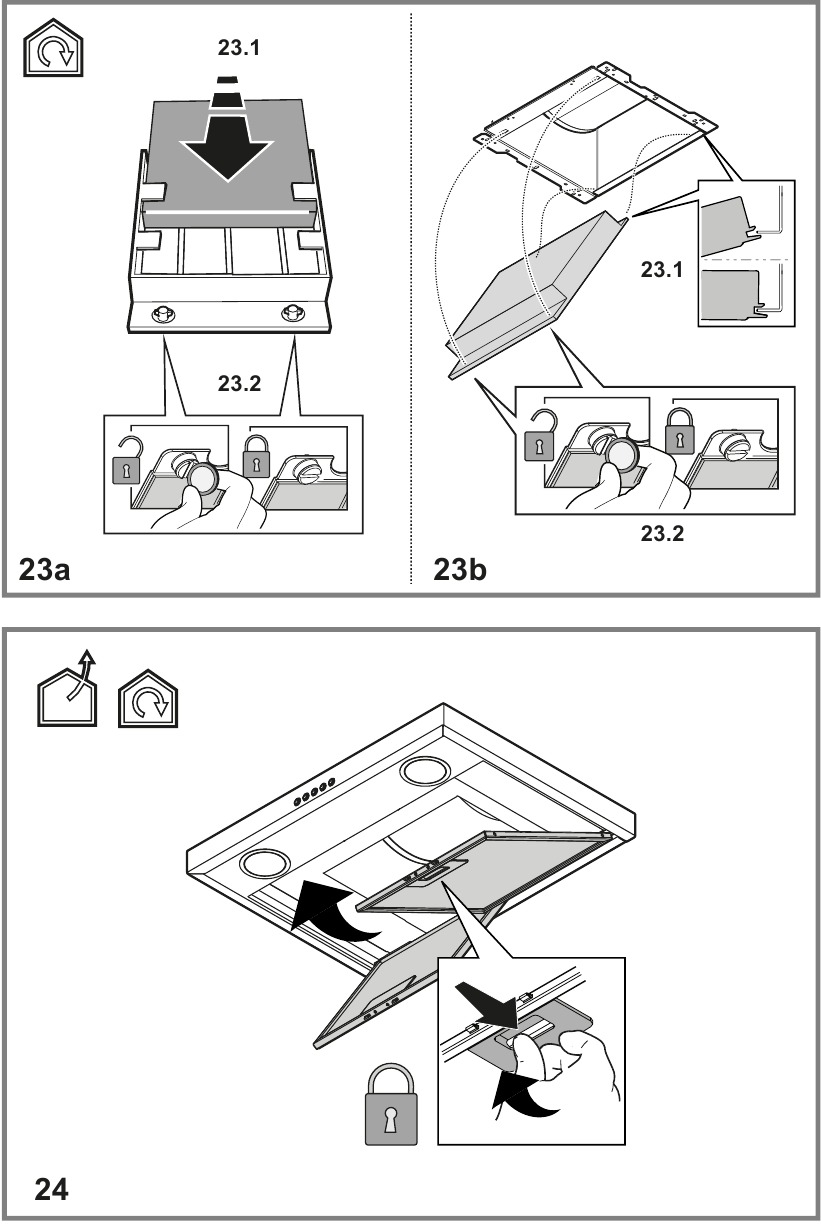

Haak het koolstoffilter eerst aan de achterkant op de metalen tong van de afzuigkap en vervolgens aan de voorkant met de twee knoppen.

Demontage
Verwijder het koolstoffilter door de knoppen die het aan de afzuigkap bevestigen 90° te draaien.

Lampen vervangen

De afzuigkap is uitgerust met een verlichtingssysteem op basis van ledtechnologie.
De leds garanderen een optimale verlichting, een levensduur die tot 10 keer langer is dan die van traditionele lampen en maken het mogelijk om 90% elektrische energie te besparen.
Neem voor vervanging contact op met de technische dienst.

• Koppel de afzuigkap voor reiniging of onderhoud los van het elektriciteitsnet door de stekker te verwijderen of de elektrische netvoeding los te koppelen.
• Draag altijd werkhandschoenen voor alle installatie- en onderhoudswerkzaamheden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
• Kinderen mogen niet met de bedieningselementen knoeien of met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• De ruimte waar het apparaat is geïnstalleerd, moet voldoende geventileerd zijn wanneer de afzuigkap samen met andere gasverbrandingsapparaten of andere brandstoffen wordt gebruikt.
• De afzuigkap moet regelmatig worden gereinigd, zowel van binnen als van buiten (MINSTENS EENMAAL PER MAAND).
• Dit moet worden voltooid in overeenstemming met de meegeleverde onderhoudsinstructies. Het niet opvolgen van de meegeleverde instructies met betrekking tot het reinigen van de afzuigkap en de filters zal leiden tot het risico op brand.
• Niet flamberen onder de afzuigkap.
• Verwijder geen filters tijdens het koken.
• Gebruik voor het vervangen van de lamp alleen het lamptype dat is aangegeven in het gedeelte Onderhoud/Lampen vervangen van deze handleiding.
  Het gebruik van open vuur is schadelijk voor de filters en kan brandgevaar veroorzaken en moet daarom onder alle omstandigheden worden vermeden.
  Frituren moet met zorg gebeuren om ervoor te zorgen dat de olie niet oververhit raakt en ontbrandt.

  Toegankelijke delen van de afzuigkap kunnen heet worden bij gebruik met kookapparatuur.
• Sluit het apparaat pas aan op het elektriciteitsnet als de installatie volledig is voltooid.
• Met betrekking tot de technische en veiligheidsmaatregelen die moeten worden genomen voor het afvoeren van rookgassen, is het belangrijk om de voorschriften van de plaatselijke autoriteiten nauwlettend te volgen.
• De lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afvoeren van rookgassen van apparaten die gas of andere brandstoffen verbranden.
• Gebruik of laat de afzuigkap niet achter zonder de lamp correct te hebben gemonteerd vanwege het mogelijke risico op elektrische schokken.
• Gebruik de afzuigkap nooit zonder effectief gemonteerde roosters.
• De afzuigkap mag NOOIT worden gebruikt als een steunoppervlak, tenzij specifiek aangegeven.
• Gebruik alleen de bevestigingsschroeven die bij het product zijn geleverd voor de installatie of, indien niet meegeleverd, koop dan het juiste type schroeven.
• Gebruik de juiste lengte voor de schroeven die zijn geïdentificeerd in de installatiehandleiding.
• Raadpleeg in geval van twijfel een erkend servicecentrum of een vergelijkbaar gekwalificeerd persoon.

• Het niet installeren van de schroeven of het bevestigingsapparaat in overeenstemming met deze instructies kan leiden tot elektrische gevaren.
• Niet gebruiken met een programmeur, timer, afzonderlijk afstandsbedieningssysteem of enig ander apparaat dat automatisch inschakelt.
