ELICA CLOUD SEVEN Handleiding

Installatie

• De minimumafstand tussen het steunoppervlak voor de kookapparatuur op de kookplaat en het laagste deel van de afzuigkap mag niet minder zijn dan 60 cm bij elektrische kookplaten en 100 cm bij gas- of gemengde kookplaten.

Als de installatie-instructies voor de gaskookplaat een grotere afstand aangeven, moet deze worden aangehouden.

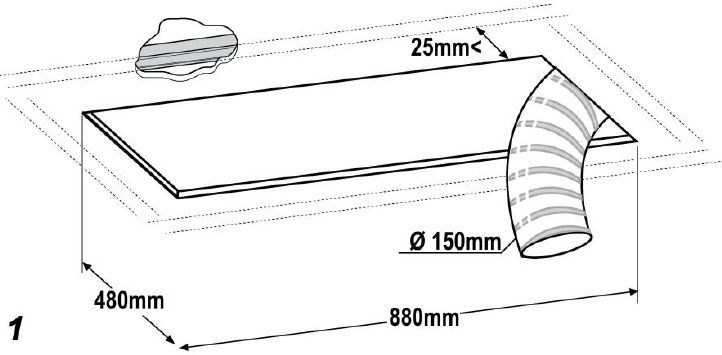

Controle van het plafond

Het plafond moet vlak, horizontaal, stevig genoeg en bestand zijn

Gebruik

De kap is ontworpen om te worden gebruikt voor de afvoerversie.
In dit geval worden de dampen naar buiten het gebouw afgevoerd door middel van een speciale pijp die is verbonden met de verbindingsring bovenop de kap.

De afvoerpijp wordt niet meegeleverd en moet apart worden aangeschaft. De diameter van de afvoerpijp moet gelijk zijn aan die van de verbindingsring.

Als de kap is uitgerust met een actief koolfilter, moet dit worden verwijderd.
Verbind de kap en de afvoeropeningen op de muren met een diameter die gelijk is aan de luchtafvoer (aansluitflens).
Het gebruik van buizen en afvoeropeningen op muren met kleinere afmetingen zal een vermindering van de zuigprestaties en een drastische toename van het geluid veroorzaken.
Elke verantwoordelijkheid in deze zaak wordt daarom afgewezen.
! Gebruik een kanaal van de minimaal noodzakelijke lengte.
! Gebruik een kanaal met zo min mogelijk bochten (maximale hoek van de bocht: 90°).
! Vermijd drastische veranderingen in de dwarsdoorsnede van het kanaal.

Bediening

Dit product is ontworpen om te werken met een Elica-afstandsbediening, die bij het product wordt geleverd of afzonderlijk als optie kan worden gekocht.
Om de kap via de afstandsbediening te bedienen, moet de aansluitingsprocedure worden uitgevoerd.

Om te beginnen moet de kap worden losgekoppeld en vervolgens weer worden aangesloten op de voeding en de aansluitingsprocedure moet worden uitgevoerd binnen de eerste minuut na aansluiting op de voeding.

Lees de instructies die bij de afstandsbediening zijn geleverd, die gedetailleerde instructies geven over de aansluiting en het juiste gebruik.
Opmerking: de Speed 4 (Snelheid 4) (en de Speed 5 (Snelheid 5), indien van toepassing) wordt, indien geselecteerd, voor een beperkte tijd geactiveerd, waarna automatisch Speed 2 (Snelheid 2) wordt ingeschakeld.

Aansluiting van de afstandsbediening

(indien van toepassing)
Zodra de afstandsbediening is aangesloten, wordt dit op de kap weergegeven: beide leds knipperen.

Opmerking: Met behulp van de afstandsbediening kan een vertraagde uitschakeling worden geprogrammeerd op basis van de op dat moment ingeschakelde afzuigsnelheid (vermogen):
Speed 1 (Snelheid 1) (lage afzuiging): 20 minuten
Speed 2 (Snelheid 2) (gemiddelde afzuiging): 15 minuten
Speed 3 (Snelheid 3) (hoge afzuiging): 10 minuten

Indicatielampjes filterverzadiging

Met regelmatige tussenpozen geven de leds op de kap aan dat er filteronderhoud moet worden uitgevoerd.
Opmerking: Het signaal voor filterverzadiging is enkele seconden zichtbaar wanneer de kap wordt ingeschakeld; binnen deze tijd moeten de indicatielampjes voor verzadiging worden gereset.
Knipperende groene led: voer onderhoud uit aan het vetfilter.
Rode knipperende led: voer onderhoud uit aan het koolstoffilter (alleen voor kappen die werken in "Filtration Version" (Filtratieversie)).
Opmerking: Voer de opdracht "RESET FILTERS" (FILTERS RESETTEN) uit via de afstandsbediening.

Het indicatielampje voor filterverzadiging activeren/deactiveren

Opmerking: Voer de procedure uit met de kap uitgeschakeld. Het indicatielampje voor koolstoffilterverzadiging is meestal gedeactiveerd.
Als er binnen maximaal 10 seconden geen controle wordt gegeven, verlaat de kap automatisch deze functie, op elk moment, en keert terug naar de vorige staat.
Houd de toetsen B+C (tegelijkertijd) ingedrukt om het instellingenmenu te openen:
Druk kort op knop C om het in te stellen filter te selecteren:
Grease filter: (Vetfilter:) Groen
Charcoal filter: (Koolstoffilter:) Rood
Druk kort op knop B om te activeren (de 2e led knippert) of te deactiveren (2e led uit).
Opmerking: de leds lichten gedurende een beperkt aantal seconden op, waarna ze uitgaan om aan te geven dat het indicatielampje is geactiveerd (of gedeactiveerd).

Onderhoud

Reiniging

Reinig uitsluitend met een doek die is bevochtigd met een neutraal vloeibaar reinigingsmiddel. NIET REINIGEN MET GEREEDSCHAP OF INSTRUMENTEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Paneel

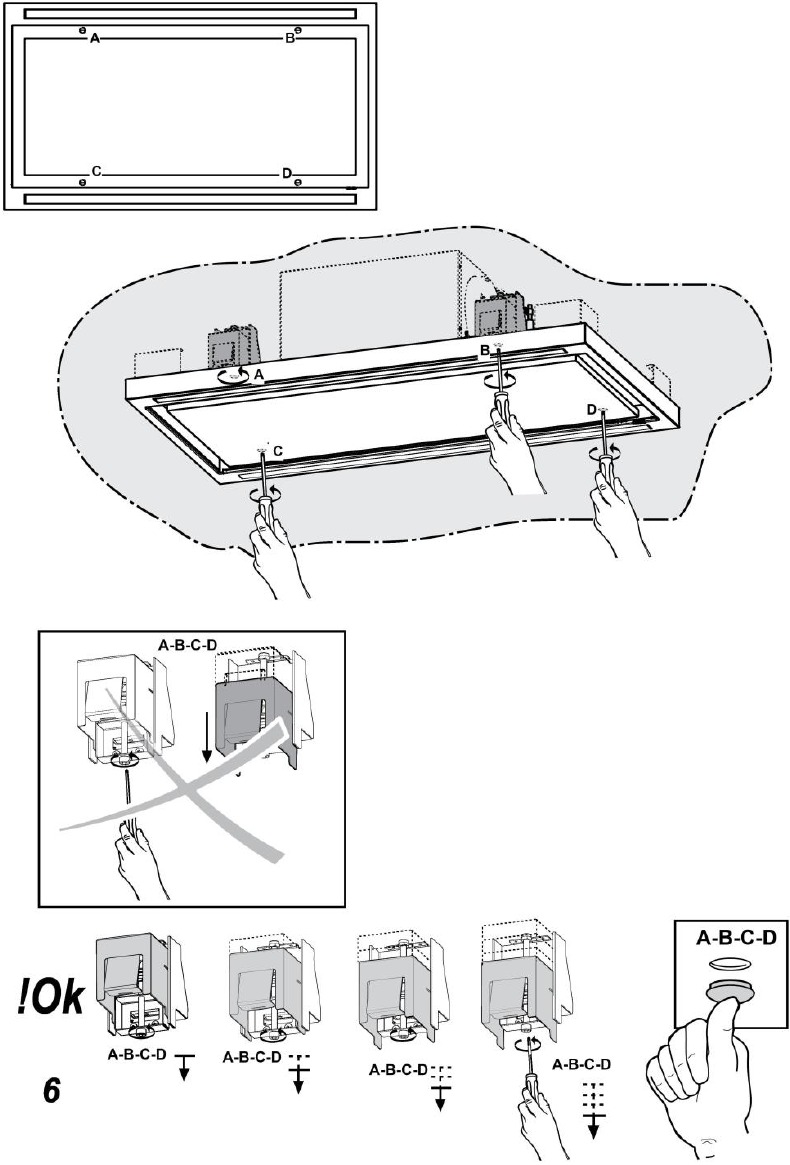

Fig. 6
Het paneel voor de perimeterafzuiging moet altijd gesloten blijven en mag alleen worden geopend in geval van onderhoud (bv. reiniging of vervanging van filters).

Vetfilter

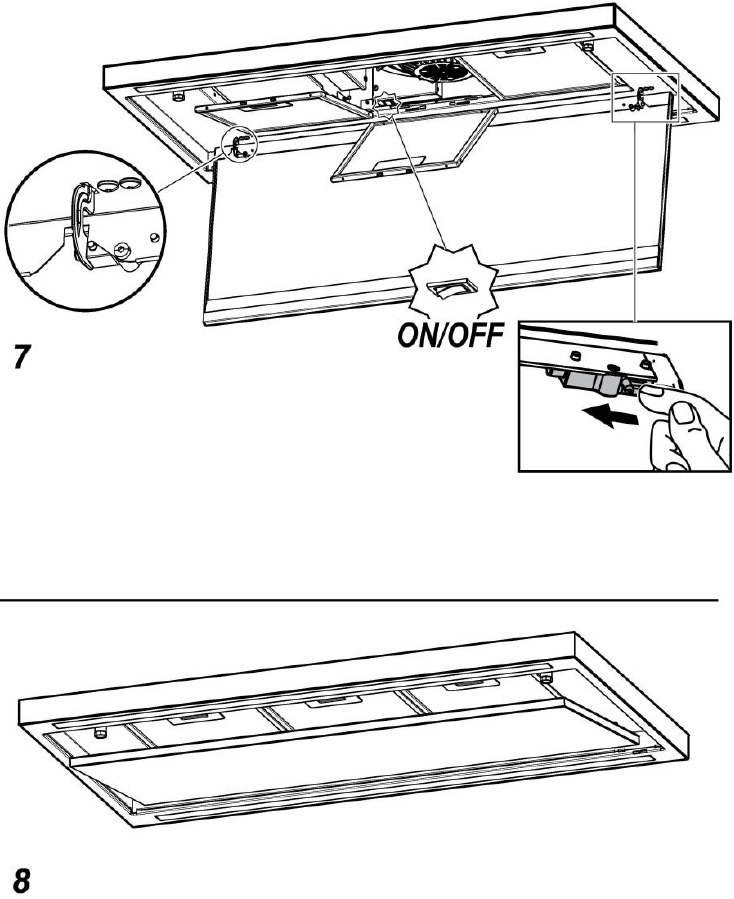

Fig. 7
Vangt kookvetdeeltjes op.
Dit moet eenmaal per maand worden gereinigd (of wanneer het systeem voor de indicatie van filterverzadiging - indien voorzien op het betreffende model - deze noodzaak aangeeft) met behulp van niet-agressieve reinigingsmiddelen, hetzij met de hand, hetzij in de vaatwasser, die moet worden ingesteld op een lage temperatuur en een korte cyclus.
Bij het wassen in een vaatwasser kan het vetfilter enigszins verkleuren, maar dit heeft geen invloed op de filtercapaciteit.
Om het vetfilter te verwijderen, trekt u aan de veerontgrendelingshendel.

Lampen vervangen

De kap is uitgerust met een verlichtingssysteem op basis van ledtechnologie.
De leds garanderen een optimale verlichting, een levensduur tot 10 keer langer dan de traditionele lampen en zorgen voor een besparing van 90% elektrische energie.
Het verlichtingssysteem kan niet door de gebruiker worden vervangen, neem in geval van een storing contact op met de klantenservice.

Veiligheidsinformatie

Volg nauwgezet de instructies in deze handleiding. Alle verantwoordelijkheid voor eventuele ongemakken, schade of brand veroorzaakt door het niet naleven van de instructies in deze handleiding wordt afgewezen. Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• door klanten in hotels, motels en andere residentiële omgevingen;
• bed and breakfast-achtige omgevingen.

De kap kan er anders uitzien dan op de tekeningen in dit boekje. De instructies voor gebruik, onderhoud en installatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje te bewaren om het op elk moment te kunnen raadplegen. Zorg er bij verkoop, overdracht of verplaatsing voor dat het bij het product zit.
• Lees de instructies zorgvuldig door: er staat belangrijke informatie over installatie, gebruik en veiligheid in.
• Breng geen elektrische of mechanische wijzigingen aan aan het product of aan de afvoerkanalen.
• Voordat u verdergaat met de installatie van het apparaat, dient u te controleren of er geen beschadigde onderdelen zijn. Neem anders contact op met uw dealer en ga niet verder met de installatie.

Opmerking: De onderdelen die zijn gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen bij sommige modellen worden geleverd of anderszins niet worden meegeleverd, maar wel kunnen worden aangeschaft.

• Koppel de kap voor elke reinigings- of onderhoudswerkzaamheid los van het elektriciteitsnet door de stekker uit het stopcontact te halen of de elektrische hoofdaansluiting los te koppelen.
• Draag altijd werkhandschoenen voor alle installatie- en onderhoudswerkzaamheden.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen.
• Het is niet toegestaan dat kinderen met de bedieningselementen spelen of met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• De ruimte waar het apparaat is geïnstalleerd, moet voldoende geventileerd zijn wanneer de afzuigkap samen met andere gasverbrandingsapparaten of andere brandstoffen wordt gebruikt.
• De kap moet regelmatig aan de binnen- en buitenkant worden gereinigd (MINSTENS EENMAAL PER MAAND).
• Dit moet worden voltooid in overeenstemming met de meegeleverde onderhoudsinstructies. Het niet opvolgen van de meegeleverde instructies met betrekking tot de reiniging van de kap en de filters leidt tot het risico op brand.
• Niet flamberen onder de afzuigkap.
• Verwijder geen filters tijdens het koken.
• Gebruik voor het vervangen van de lampen alleen het lamptype dat is aangegeven in het gedeelte Onderhoud/Lampen vervangen van deze handleiding.
  Het gebruik van open vuur is schadelijk voor de filters en kan brandgevaar veroorzaken en moet daarom onder alle omstandigheden worden vermeden.
  Al het frituren moet met zorg gebeuren om ervoor te zorgen dat de olie niet oververhit raakt en ontbrandt.

Toegankelijke delen van de kap kunnen heet worden wanneer ze worden gebruikt in combinatie met kookapparatuur.

• Sluit het apparaat pas op het elektriciteitsnet aan als de installatie volledig is voltooid.
• Met betrekking tot de technische en veiligheidsmaatregelen die moeten worden genomen voor de afvoer van dampen, is het belangrijk om de voorschriften van de lokale autoriteiten nauwgezet te volgen.
• De lucht mag niet worden afgevoerd in een rookkanaal dat wordt gebruikt voor het afvoeren van dampen van apparaten die gas of andere brandstoffen verbranden.

Het niet installeren van de schroeven of het bevestigingsapparaat in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

• Gebruik of laat de kap niet achter zonder de lamp correct te hebben gemonteerd vanwege het mogelijke risico op elektrische schokken.
• Gebruik de kap nooit zonder effectief gemonteerde roosters.
• De kap mag NOOIT worden gebruikt als steunoppervlak, tenzij dit specifiek is aangegeven.
• Gebruik alleen de bevestigingsschroeven die bij het product zijn geleverd voor de installatie of, indien niet meegeleverd, schaf het juiste type schroeven aan.
• Gebruik de juiste lengte voor de schroeven die in de installatiehandleiding zijn aangegeven.
• Raadpleeg in geval van twijfel een erkend servicecentrum of een soortgelijk gekwalificeerd persoon.

Niet gebruiken met een programmeur, timer, afzonderlijk afstandsbedieningssysteem of enig ander apparaat dat automatisch inschakelt.

Elektrische aansluiting
De netvoeding moet overeenkomen met de waarde die is aangegeven op het plaatje in de kap. Als er een stekker wordt meegeleverd, sluit u de kap aan op een stopcontact dat voldoet aan de geldende voorschriften en dat zich na de installatie in een toegankelijk gebied bevindt. Als er geen stekker wordt meegeleverd (directe netaansluiting) of als de stekker zich na de installatie niet in een toegankelijk gebied bevindt, installeert u een tweepolige schakelaar in overeenstemming met de normen die de volledige ontkoppeling van het elektriciteitsnet garandeert onder omstandigheden die betrekking hebben op overstroomcategorie III, in overeenstemming met de installatie-instructies.

Voordat u het kapcircuit weer aansluit op het elektriciteitsnet en de efficiënte werking controleert, dient u altijd te controleren of de netkabel correct is gemonteerd.

Waarschuwingen

De kap is ontworpen om te worden geïnstalleerd in een verlaagd plafond.
Het verlaagde plafond moet stevig zijn en een draagvermogen hebben dat geschikt is voor een product met een max. gewicht van 21 kg.
Installeer de kap niet rechtstreeks in de verlaagde plafondpanelen, maar gebruik een geschikt frame of steun.
