ELICA Lol BL/A/60 Handleiding
Gebruik
De afzuigkap is ontworpen voor gebruik in de afvoer- of filterversie.

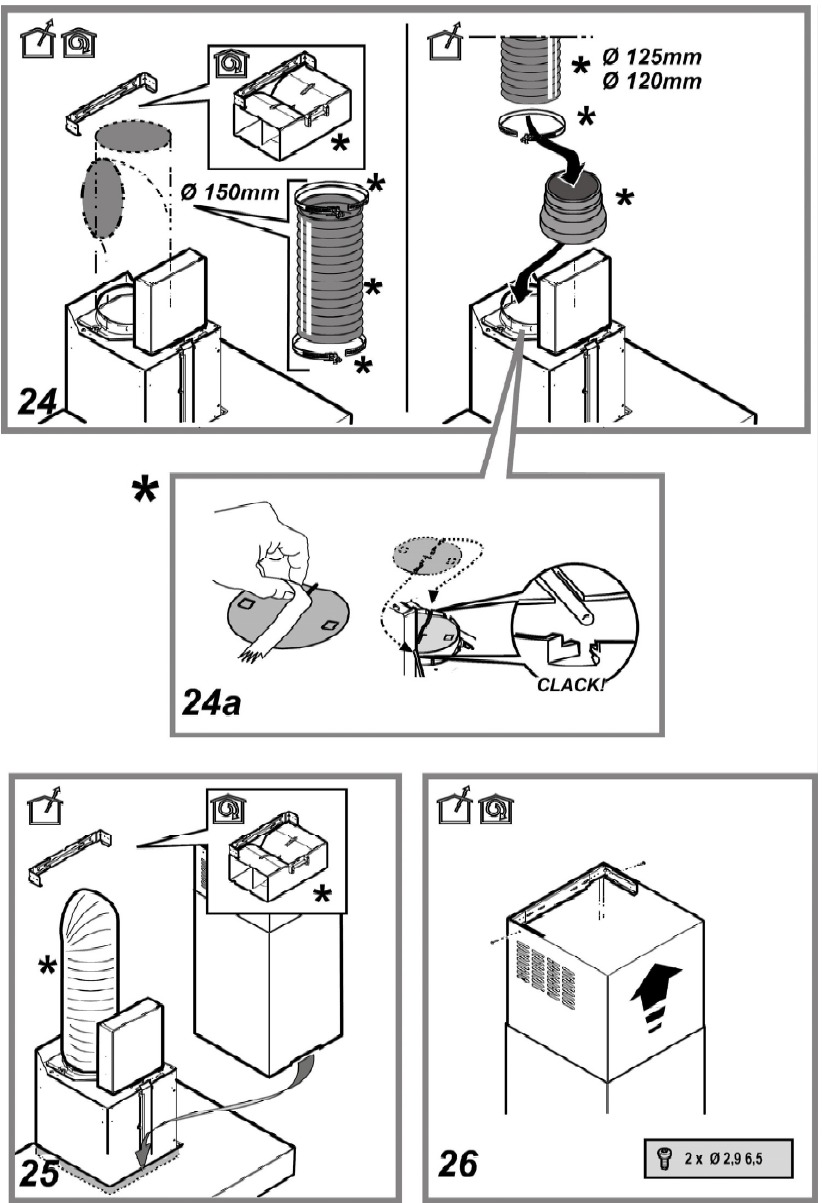

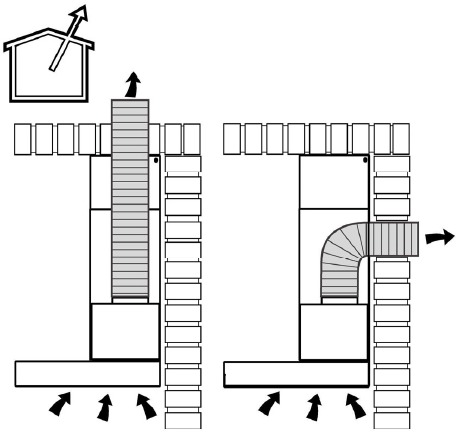

Afvoerversie
In dit geval worden de dampen buiten het gebouw afgevoerd via een speciale pijp die is aangesloten op de verbindingsring bovenop de afzuigkap.
Let op! De afvoerpijp wordt niet meegeleverd en moet apart worden aangeschaft.
De diameter van de afvoerpijp moet gelijk zijn aan die van de verbindingsring.
In de horizontale delen moet de afvoerpijp licht hellend zijn (ongeveer 10°) en naar boven gericht om de lucht gemakkelijk van de kamer naar buiten af te voeren.
Let op! Als de afzuigkap is voorzien van een actieve koolstoffilter, moet deze worden verwijderd.
Verbind de afzuigkap en de afvoergaten op de muren met een diameter die overeenkomt met de luchtafvoer (aansluitflens).
Het gebruik van buizen en afvoergaten op muren met kleinere afmetingen zal een vermindering van de zuigprestaties en een drastische toename van het geluid veroorzaken.
Elke verantwoordelijkheid in de zaak wordt daarom afgewezen.
- Gebruik een kanaal van de minimaal noodzakelijke lengte.
- Gebruik een kanaal met zo weinig mogelijk bochten (maximale hoek van de bocht: 90°).
- Vermijd drastische veranderingen in de doorsnede van het kanaal.
- Gebruik een zo glad mogelijk kanaal aan de binnenkant.
- Het kanaal moet van gecertificeerd materiaal zijn gemaakt.

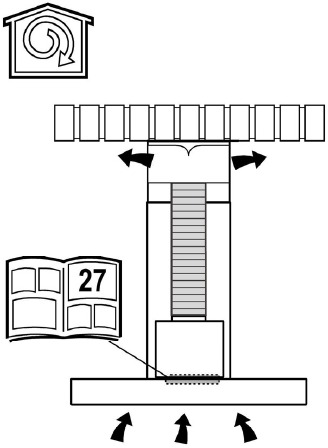

Filterversie
Eén actieve koolstoffilter is hiervoor nodig en kan worden verkregen bij uw gebruikelijke verkoper.
De filter verwijdert het vet en de geuren uit de afgezogen lucht voordat deze via het bovenste uitlaatrooster terug de kamer in wordt gestuurd.
De modellen zonder zuigmotor werken alleen in de afvoermodus en moeten worden aangesloten op een extern zuigapparaat (niet meegeleverd).
De aansluitinstructies worden meegeleverd met de perifere zuigeenheid.

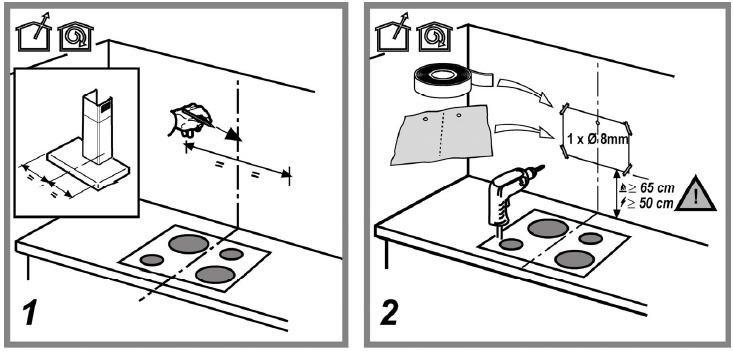

Installatie
De minimale afstand tussen het steunvlak voor de kookapparatuur op de kookplaat en het laagste deel van de afzuigkap moet minstens 50 cm zijn bij elektrische kookplaten en 65 cm bij gas- of gemengde kookplaten.
Als de installatie-instructies voor de gaskookplaat een grotere afstand specificeren, moet deze worden aangehouden.
Elektrische aansluiting
De netvoeding moet overeenkomen met de waarde die is aangegeven op het plaatje in de afzuigkap. Als deze is voorzien van een stekker, sluit de afzuigkap dan aan op een stopcontact dat voldoet aan de geldende voorschriften en zich na de installatie in een toegankelijk gebied bevindt. Als deze niet is voorzien van een stekker (directe netaansluiting) of als de stekker zich na de installatie niet in een toegankelijk gebied bevindt, plaats dan een dubbelpolige schakelaar in overeenstemming met de normen die de volledige ontkoppeling van het elektriciteitsnet garandeert onder omstandigheden die betrekking hebben op overstroomcategorie III, in overeenstemming met de installatie-instructies.
Voordat u het afzuigkapcircuit opnieuw aansluit op de netvoeding en de efficiënte werking controleert, moet u altijd controleren of de netkabel correct is gemonteerd.
De afzuigkap is voorzien van een speciale stroomkabel; als de kabel beschadigd is, vraag dan een nieuwe aan bij de technische dienst.

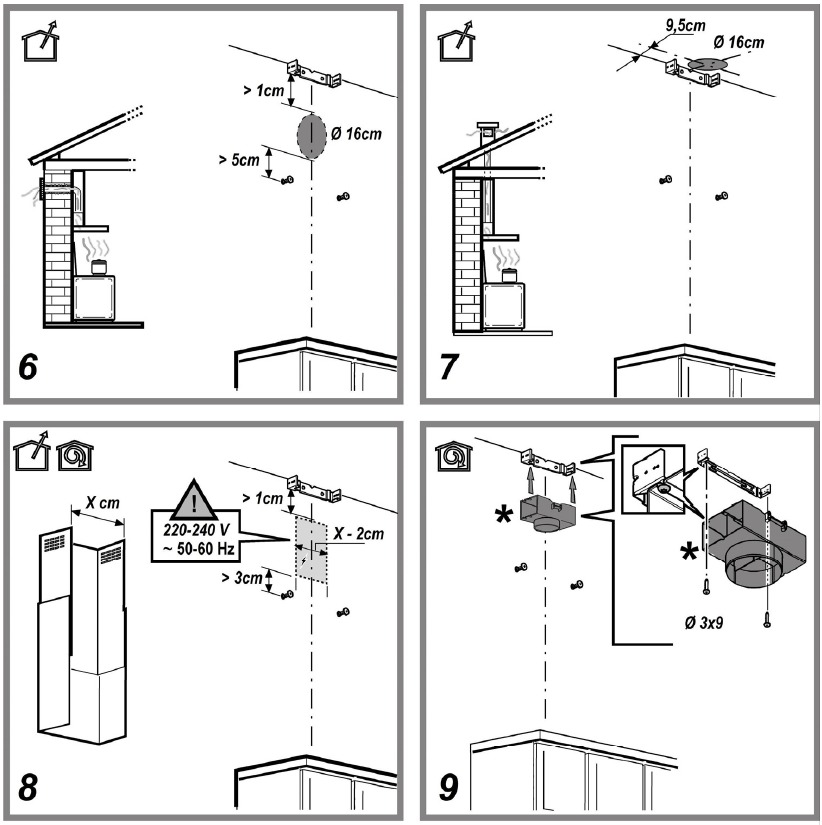

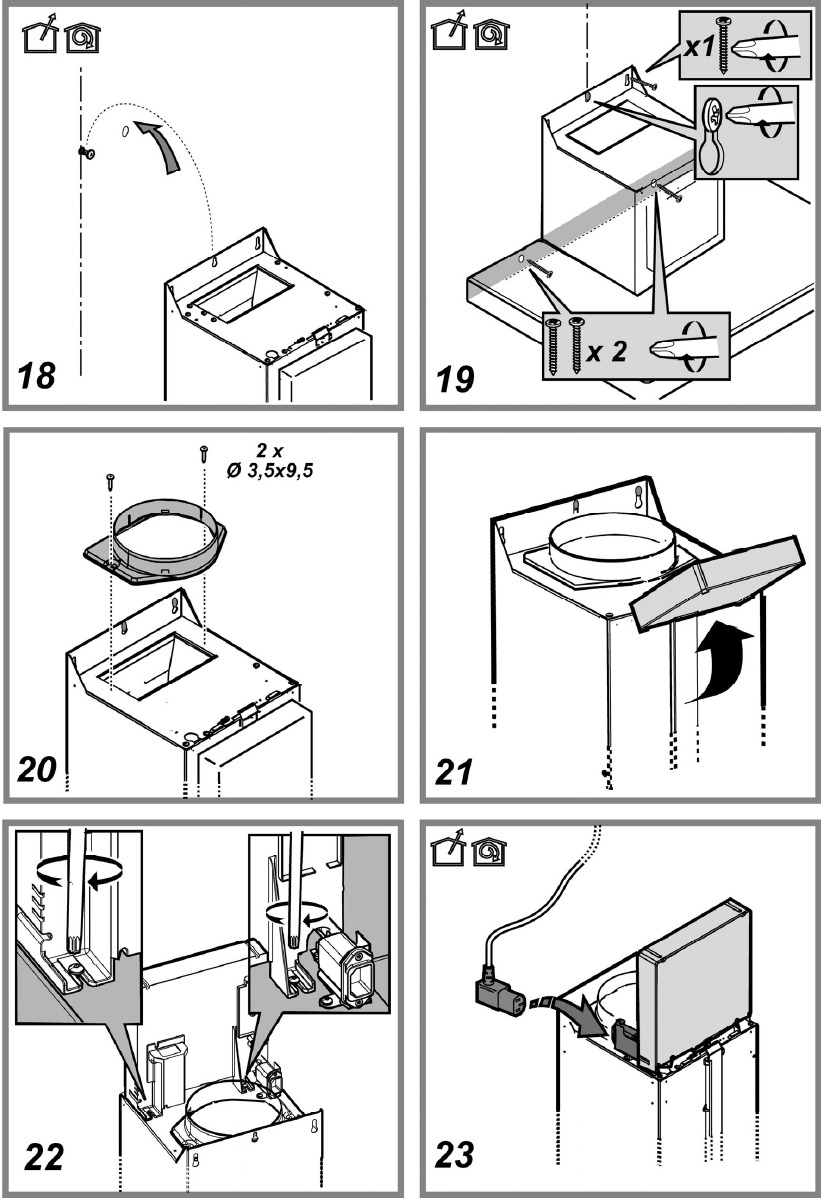

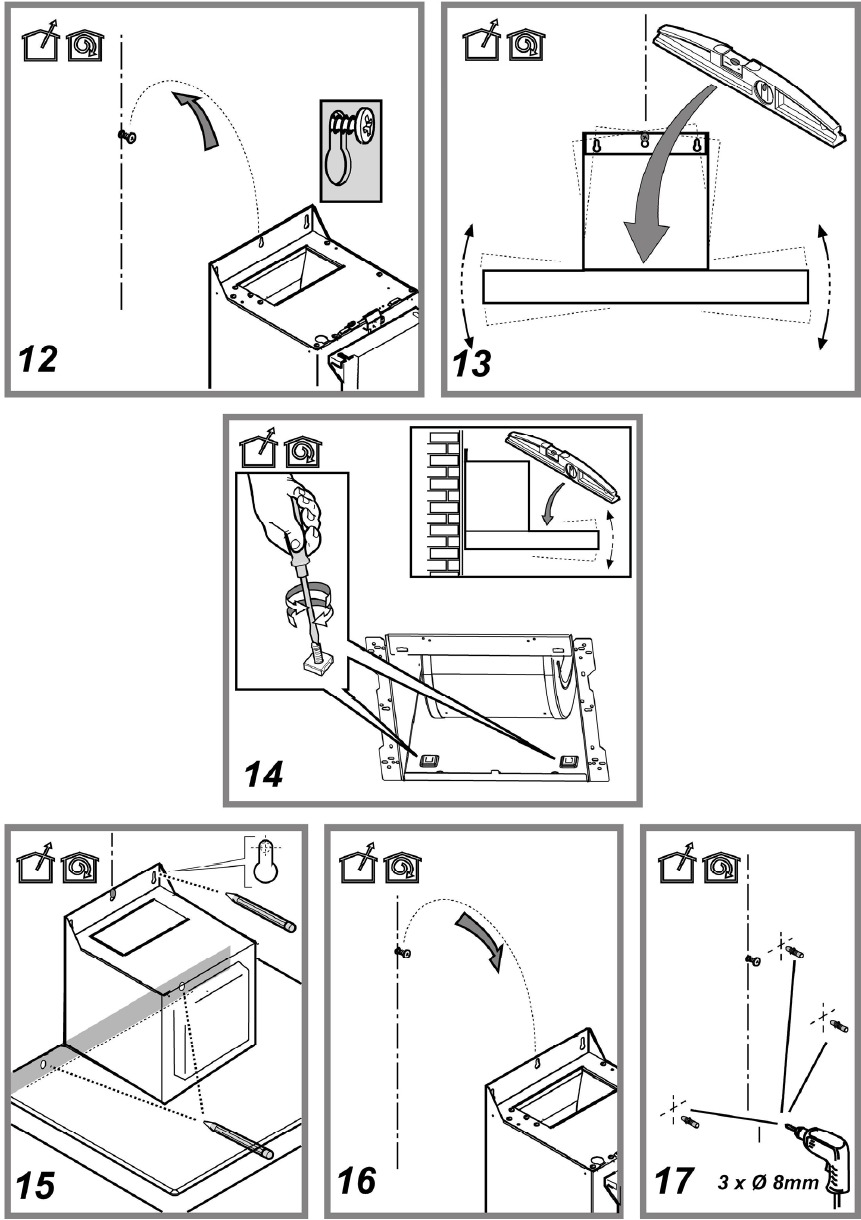

Montage
Voor aanvang van de installatie:
- Controleer of het gekochte product een geschikte maat heeft voor het gekozen installatiegebied.

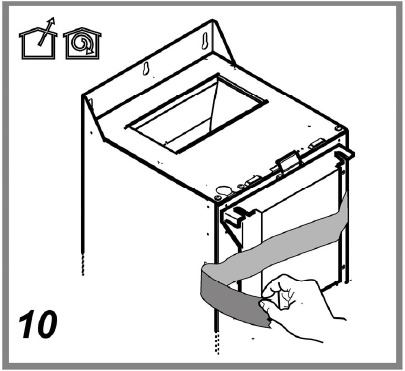

- Verwijder de koolstoffilter(s) (*) indien meegeleverd (zie ook de betreffende paragraaf). Deze moet(en) alleen worden gemonteerd als u de afzuigkap in de filterversie wilt gebruiken.
- Controleer (om transportredenen) of er geen ander meegeleverd materiaal in de afzuigkap zit (bijv. zakjes met schroeven (*), garanties (*), enz.), verwijder deze eventueel en bewaar ze.
- Indien mogelijk, koppel en verplaats de vrijstaande of inbouwfornuis van de kastopening om een gemakkelijkere toegang tot de achterwand/het plafond te bieden. Plaats anders een dikke, beschermende afdekking over het aanrechtblad, de kookplaat of het fornuis om schade en vuil te voorkomen. Selecteer een vlakke ondergrond voor het monteren van de unit. Bedek die ondergrond met een beschermende afdekking en plaats alle onderdelen en hardware van de kap erin.
- Controleer bovendien of er in de buurt van het installatiegebied van de afzuigkap (in het gebied dat ook met de gemonteerde afzuigkap toegankelijk is) een stopcontact beschikbaar is en of het mogelijk is om een rookgasafvoerapparaat naar buiten aan te sluiten (alleen zuigversie).
- Voer alle noodzakelijke metselwerkzaamheden uit (bijv. installatie van een stopcontact en/of een gat voor de doorgang van de afvoerslang).

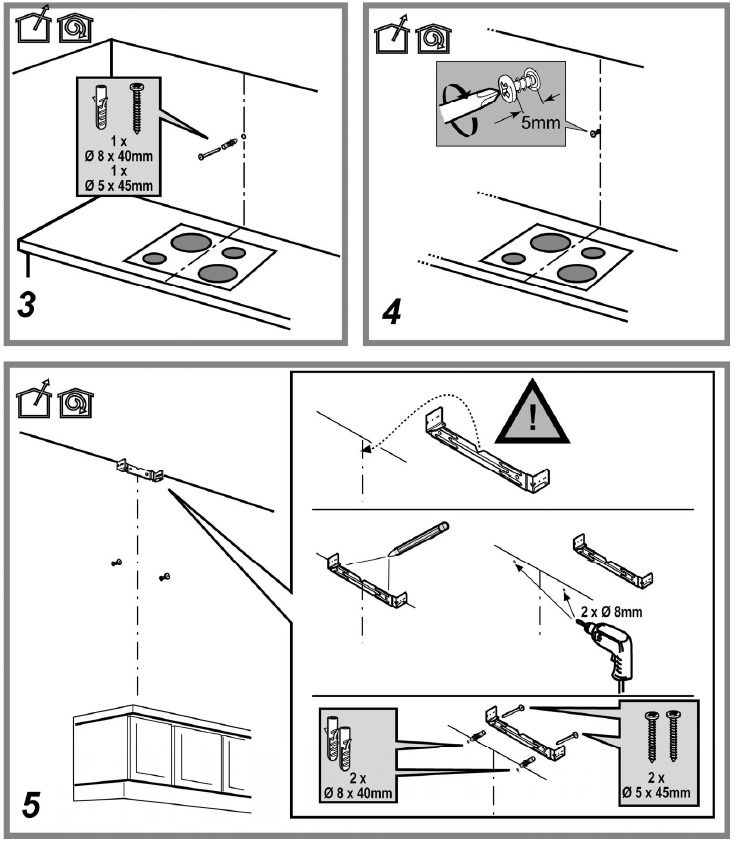

Er worden muurpluggen meegeleverd om de afzuigkap aan de meeste soorten muren/plafonds te bevestigen. Een gekwalificeerde technicus moet echter de geschiktheid van de materialen verifiëren in overeenstemming met het type muur/plafond. De muur/het plafond moet sterk genoeg zijn om het gewicht van de afzuigkap te dragen. Tegel, voeg of siliconeer dit apparaat niet aan de muur. Alleen oppervlaktemontage.
Bediening
Gebruik de hoge zuigsnelheid in geval van geconcentreerde keukendampen. Het wordt aanbevolen om de afzuiging van de afzuigkap 5 minuten voor het koken in te schakelen en tijdens het koken en nog ongeveer 15 minuten na het beëindigen van het koken in werking te laten.
Het bedieningspaneel bestaat uit een draaiende schijf met achtergrondverlichting.
- Om de lampen aan en uit te zetten:
Druk op de schijf (T) om de lampen aan en uit te zetten - Om de beschikbare zuigsnelheden te selecteren:
Draai de schijf (T) met de klok mee om de afzuigkap aan te zetten en de zuigsnelheid te verhogen en tegen de klok in om deze te verlagen en de afzuigkap uit te zetten.
De kroon (L) licht op om de geselecteerde zuigsnelheid aan te geven:- L1 brandt
snelheid 1 (minimum). - L1 + L2 branden
snelheid 2 (gemiddeld). - L1 + L2 + L3 branden
Snelheid 3 (maximum). - L1 + L2 + L3 + L4 branden in knippermodus
Snelheid 4 (intensief), die 5 minuten duurt, waarna de afzuigkap automatisch op snelheid 2 wordt geplaatst - L uit:
Zuigmotor uit
- L1 brandt
Verzadigingscontrole van de filters
De afzuigkap is uitgerust met een apparaat dat aangeeft wanneer het nodig is om het filteronderhoud uit te voeren
Het verzadigingscontroleapparaat van de vetfilter is altijd actief
Het controleapparaat van de actieve koolstoffilter is meestal uitgeschakeld
Om het te activeren, gaat u als volgt te werk:
- Schakel de afzuigkap uit.
- Druk langer dan 5 seconden op de schijf (T)
De kroon (L) licht volledig op, knippert en er klinkt een pieptoon: het controleapparaat van de koolstoffilter is geactiveerd.
NB = om het uit te schakelen, schakelt u de afzuigkap uit, drukt u op de schijf (T), L1 + L2 worden verlicht, knipperend; wacht op de pieptoon om de deactivering te bevestigen.
Verzadigingsindicator van de vetfilter
L1 + L2 knipperen wanneer u onderhoud aan de vetfilter moet uitvoeren
Verzadigingsindicator van de actieve koolstoffilter
L3 + L4 knipperen wanneer u onderhoud aan de actieve koolstoffilter moet uitvoeren
Reset van het filterverzadigingssignaal
Na het filteronderhoud zet u de afzuigkap aan en drukt u langer dan 5 seconden op de schijf (T): u hoort een lange toon (pieptoon) die de reset bevestigt.
Opmerking: in geval van gelijktijdige signalering (verzadiging van de vetfilter en de actieve koolstoffilter) moet u de reset twee keer herhalen.
Onderhoud
LET OP! Voordat u onderhoudswerkzaamheden uitvoert, moet u de afzuigkap van de stroomvoorziening isoleren door de stekker uit het stopcontact te halen en de stekkerzekering te verwijderen.
Of als het apparaat via een stekker en stopcontact is aangesloten, moet de stekker uit het stopcontact worden verwijderd.
Reinigen
De afzuigkap moet regelmatig (minstens even vaak als u de vetfilters onderhoudt) in- en uitwendig worden gereinigd. Reinig met een doek die is bevochtigd met een neutraal vloeibaar reinigingsmiddel. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!
Het niet uitvoeren van de basisreinigingsaanbevelingen van de afzuigkap en het vervangen van de filters kan brandgevaar opleveren.
Daarom raden we aan deze instructies op te volgen.
De fabrikant wijst alle verantwoordelijkheid af voor schade aan de motor of brandschade als gevolg van onjuist onderhoud of het niet naleven van de bovenstaande veiligheidsaanbevelingen.
Vetfilter
Vangt vetdeeltjes van het koken op.
Dit moet minstens één keer per maand worden gereinigd (of wanneer het filterverzadigingsindicatiesysteem - voorzien op het model in bezit - deze noodzaak aangeeft), met behulp van niet-agressieve reinigingsmiddelen, in een vaatwasser, die moet worden ingesteld op een lage temperatuur en een korte cyclus (Tmax: 70°C). Bij het wassen in een vaatwasser kunnen metalen onderdelen licht verkleuren.
De filter moet een uur in een oven worden gedroogd bij een maximale temperatuur van 100°C; als de filter nog vochtig is, herhaal dan de bewerking.
Vervang de filter minstens om de 2 jaar.

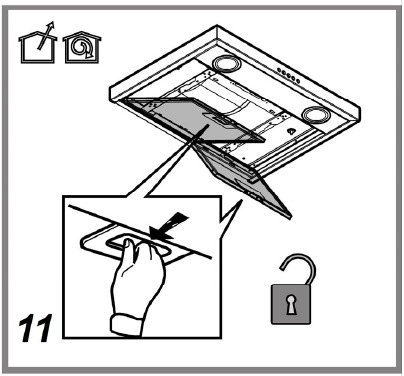

Om de vetfilter te verwijderen, trekt u aan de veerontgrendelingshendel.
Koolstoffilter
(alleen filterversie)

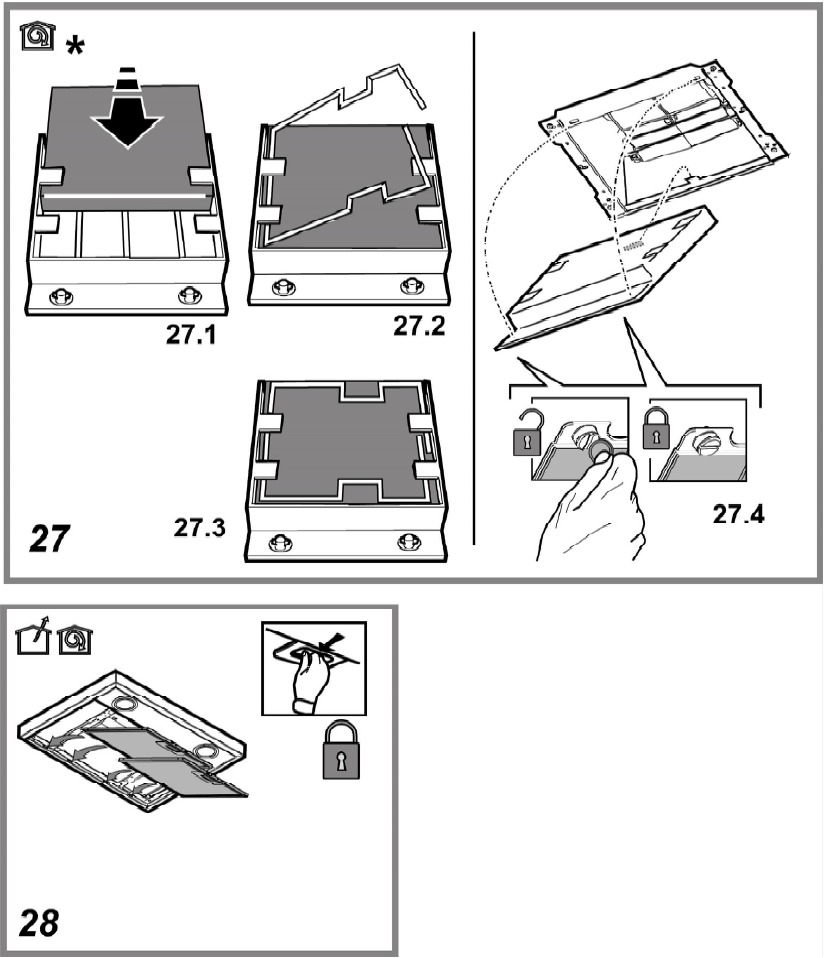

Afb. 27
Het absorbeert onaangename geuren die door het koken worden veroorzaakt.
De actieve koolstoffilter kan een van deze types zijn:
- Wasbare actieve koolstoffilter.
- NIET-wasbare actieve koolstoffilter.
Wasbare actieve koolstoffilter
De koolstoffilter kan eenmaal per twee maanden worden gewassen met heet water en een geschikt reinigingsmiddel, of in een vaatwasser op 65°C (als de vaatwasser wordt gebruikt, selecteer dan de volledige cyclusfunctie en laat de vaat eruit).
Verwijder overtollig water zonder de filter te beschadigen, verwijder vervolgens de matras in het plastic frame en plaats deze 10 minuten in de oven op 100°C om volledig te drogen. Vervang de matras om de 3 jaar en wanneer de doek beschadigd is.
NIET-wasbare actieve koolstoffilter
De verzadiging van de koolstoffilter treedt op na meer of minder langdurig gebruik, afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter.
In ieder geval is het noodzakelijk om de cartridge minstens om de vier maanden te vervangen.
De koolstoffilter mag NIET worden gewassen of geregenereerd.
Montage
Haak de koolstoffilter eerst aan de achterkant vast aan de metalen tong van de afzuigkap en vervolgens aan de voorkant met de twee knoppen.
Demontage
Verwijder de koolstoffilter door de knoppen die hem aan de afzuigkap bevestigen 90° te draaien.
Lampen vervangen
De afzuigkap is uitgerust met een verlichtingssysteem op basis van led-technologie.
De leds garanderen een optimale verlichting, een levensduur tot 10 keer zo lang als de traditionele lampen en maken het mogelijk om 90% elektrische energie te besparen.
Neem voor vervanging contact op met de technische dienst.
Volg de instructies in deze handleiding nauwkeurig op. Alle verantwoordelijkheid voor eventuele ongemakken, schade of branden die worden veroorzaakt door het niet naleven van de instructies in deze handleiding, wordt afgewezen. De afzuigkap is ontworpen voor het afzuigen van kookdampen en stoom en is uitsluitend bestemd voor huishoudelijk gebruik.
- Lees de instructies zorgvuldig: er staat belangrijke informatie over installatie, gebruik en veiligheid in.
- Voer geen elektrische of mechanische wijzigingen uit aan het product of aan de afvoerkanalen.
- Voordat u verdergaat met de installatie van het apparaat, controleert u of er geen beschadigde onderdelen zijn. Neem anders contact op met uw dealer en ga niet verder met de installatie.
Opmerking: de elementen die zijn gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen bij sommige modellen worden geleverd of elementen die moeten worden aangeschaft en niet worden meegeleverd.
Sluit het apparaat pas op het elektriciteitsnet aan als de installatie volledig is voltooid.
Koppel de afzuigkap voor elke reinigings- of onderhoudswerkzaamheid los van het elektriciteitsnet door de stekker uit het stopcontact te halen of de elektrische voeding uit te schakelen.
Draag altijd werkhandschoenen voor alle installatie- en onderhoudswerkzaamheden.
Het apparaat is niet bedoeld voor gebruik door kinderen of personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring of kennis, tenzij ze onder toezicht staan of zijn opgeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Dit apparaat is ontworpen om door volwassenen te worden bediend, kinderen moeten in de gaten worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.
Dit apparaat is ontworpen om door volwassenen te worden bediend. Kinderen mogen niet met de bedieningselementen knoeien of met het apparaat spelen.
Gebruik de afzuigkap nooit zonder dat het rooster effectief is gemonteerd!
De afzuigkap mag NOOIT worden gebruikt als steunoppervlak, tenzij dit specifiek is aangegeven.
De ruimte waar het apparaat is geïnstalleerd, moet voldoende geventileerd zijn wanneer de keukenafzuigkap samen met andere gasverbrandingsapparaten of andere brandstoffen wordt gebruikt.
Het afvoersysteem voor dit apparaat mag niet worden aangesloten op een bestaand ventilatiesysteem dat voor andere doeleinden wordt gebruikt, zoals het afvoeren van uitlaatgassen van apparaten die gas of andere brandstoffen verbranden.
Het flamberen van voedsel onder de afzuigkap zelf is ten strengste verboden.
Het gebruik van open vuur is schadelijk voor de filters en kan brandgevaar veroorzaken, en moet daarom in alle omstandigheden worden vermeden.
Frituren moet met zorg gebeuren om ervoor te zorgen dat de olie niet oververhit raakt en ontbrandt.
Toegankelijke delen van de afzuigkap kunnen heet worden bij gebruik met een kooktoestel.
Met betrekking tot de technische en veiligheidsmaatregelen die moeten worden genomen voor het afvoeren van rookgassen, is het belangrijk om de voorschriften van de plaatselijke autoriteiten nauwlettend te volgen.
De afzuigkap moet regelmatig aan de binnen- en buitenkant worden gereinigd (MINSTENS ÉÉN KEER PER MAAND).
Dit moet worden uitgevoerd in overeenstemming met de onderhoudsinstructies in deze handleiding). Het niet opvolgen van de instructies in deze gebruikershandleiding met betrekking tot het reinigen van de afzuigkap en filters leidt tot brandgevaar.
Gebruik of laat de afzuigkap niet achter zonder dat de lamp correct is gemonteerd vanwege het mogelijke risico op elektrische schokken.
Wij aanvaarden geen enkele verantwoordelijkheid voor fouten, schade of branden die aan het apparaat worden veroorzaakt als gevolg van het niet naleven van de instructies in deze handleiding.
Aanvullende installatiespecificaties:
Gebruik voor de installatie alleen de bevestigingsschroeven die bij het product zijn geleverd of, indien niet meegeleverd, schaf het juiste type schroeven aan.
Gebruik de juiste lengte voor de schroeven die in de installatiehandleiding zijn aangegeven.
Raadpleeg in geval van twijfel een erkend servicecentrum of een vergelijkbaar gekwalificeerd persoon.
Het niet installeren van de schroeven of het bevestigingsmiddel in overeenstemming met deze instructies kan leiden tot elektrische gevaren.
