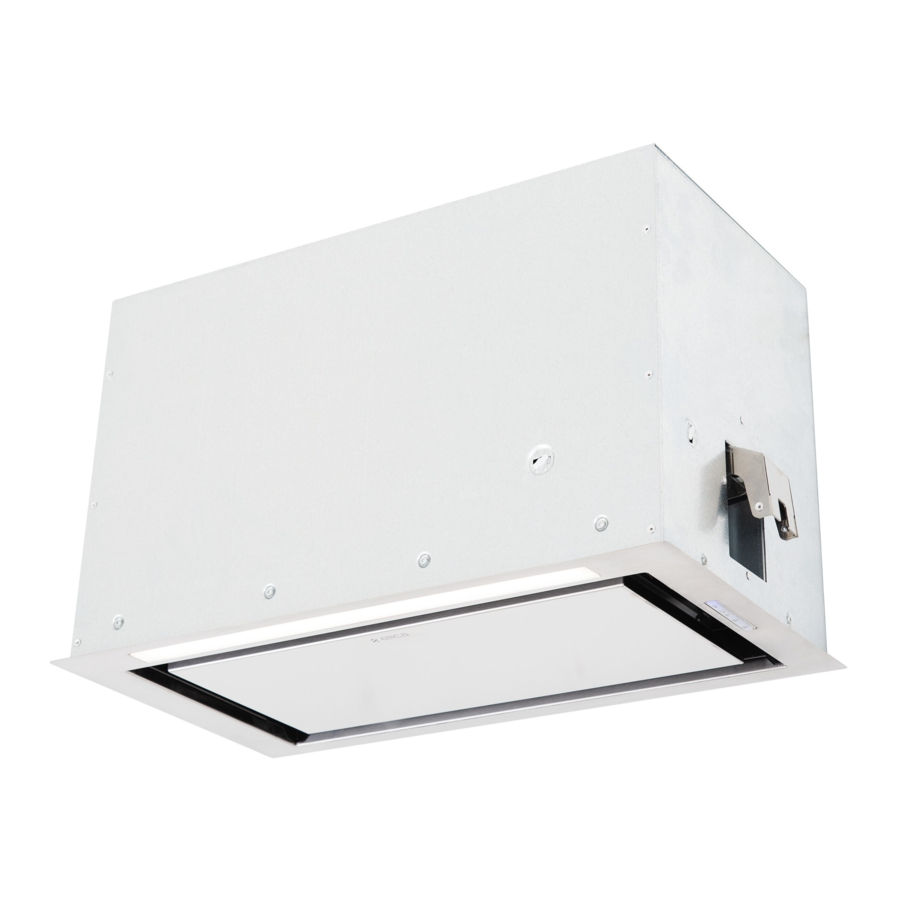

ELICA LANE, LANE B Handleiding

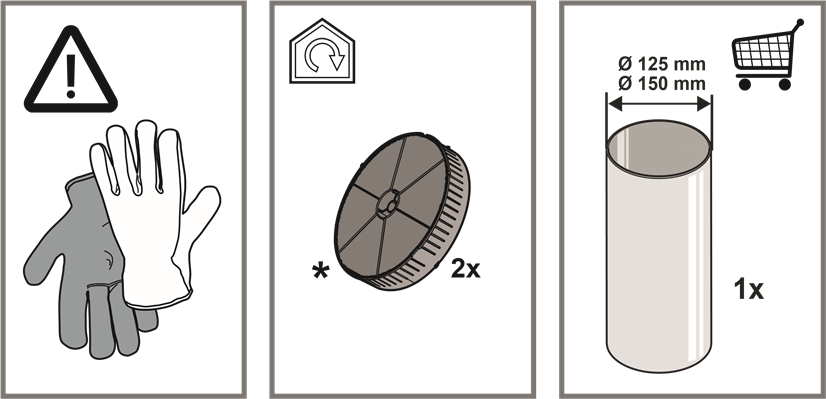

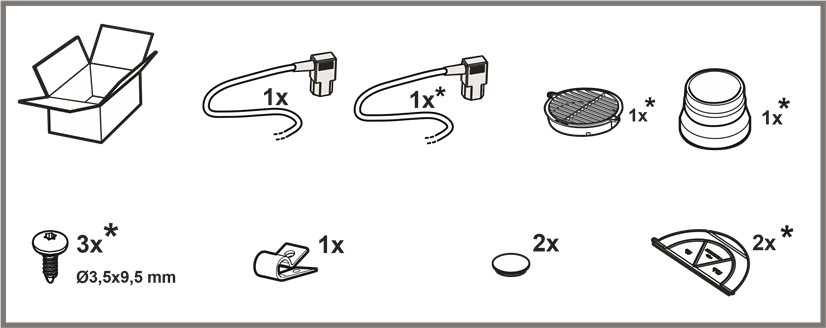

Inhoud van de verpakking

Voordat u begint

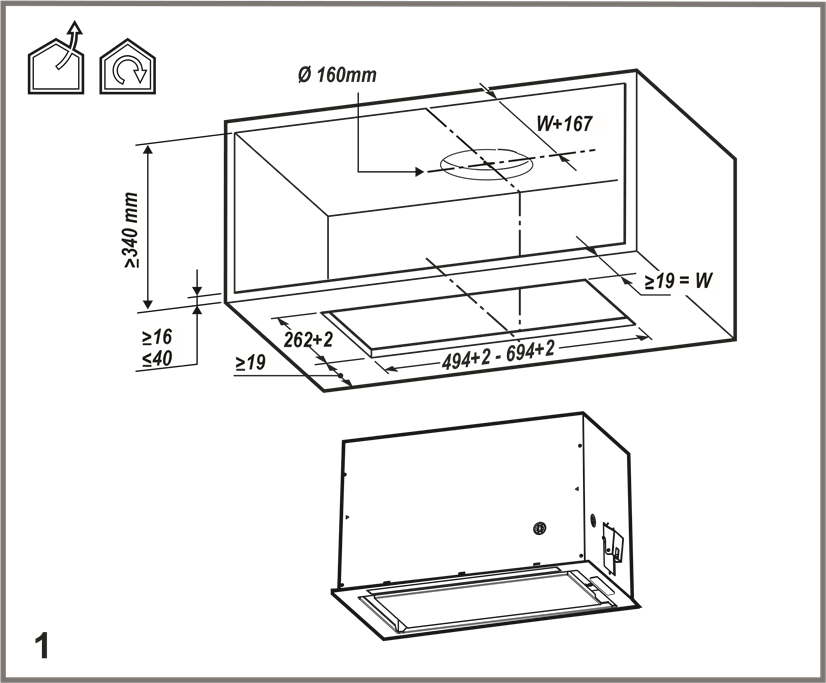

Afmetingen

Inleiding

Volg de aanwijzingen in deze handleiding nauwkeurig op. Elke verantwoordelijkheid voor eventuele ongemakken, schade of brand veroorzaakt door het niet naleven van de aanwijzingen in deze handleiding wordt afgewezen. Dit apparaat is bedoeld voor gebruik in huishoudens en soortgelijke toepassingen zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• door cliënten in hotels, motels en andere residentiële omgevingen;
• bed and breakfast-achtige omgevingen.

• Het is belangrijk om dit boekje te bewaren voor raadpleging op elk moment. Zorg er in geval van verkoop, afstand of verhuizing voor dat het bij het product zit.
• Lees de instructies zorgvuldig door: er is belangrijke informatie over installatie, gebruik en veiligheid.
• Voer geen elektrische of mechanische variaties uit op het product of op de afvoerkanalen.
• Voordat u doorgaat met de installatie van het apparaat, moet u controleren of er geen beschadigde onderdelen zijn. Neem anders contact op met uw dealer en ga niet verder met de installatie.

Opmerking: De onderdelen die zijn gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen bij sommige modellen worden geleverd of anderszins niet worden meegeleverd, maar wel kunnen worden aangeschaft.

• Voordat u reinigings- of onderhoudswerkzaamheden uitvoert, moet u de kap loskoppelen van het elektriciteitsnet door de stekker te verwijderen of de elektrische voeding los te koppelen.
• Draag altijd werkhandschoenen voor alle installatie- en onderhoudswerkzaamheden.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Het is niet toegestaan dat kinderen met de bedieningselementen knoeien of met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• De ruimte waar het apparaat is geïnstalleerd, moet voldoende geventileerd zijn wanneer de afzuigkap samen met andere gasverbrandingsapparaten of andere brandstoffen wordt gebruikt.
• De kap moet regelmatig van binnen en van buiten worden gereinigd (MINSTENS EEN KEER PER MAAND).
• Dit moet worden voltooid in overeenstemming met de verstrekte onderhoudsinstructies. Het niet opvolgen van de instructies met betrekking tot het reinigen van de kap en de filters leidt tot brandgevaar.
• Flambeer niet onder de afzuigkap.
• Verwijder geen filters tijdens het koken.
• Gebruik voor het vervangen van de lamp alleen het lamptype dat wordt aangegeven in het gedeelte Onderhoud/Lampen vervangen van deze handleiding.
  Het gebruik van open vuur is schadelijk voor de filters en kan brandgevaar veroorzaken, en moet daarom in alle omstandigheden worden vermeden.
  Frituren moet met zorg gebeuren om ervoor te zorgen dat de olie niet oververhit raakt en ontbrandt.

Toegankelijke delen van de kap kunnen heet worden bij gebruik met kookapparatuur.

• Sluit het apparaat pas op het elektriciteitsnet aan als de installatie volledig is voltooid.
• Met betrekking tot de technische en veiligheidsmaatregelen die moeten worden genomen voor het afvoeren van rook, is het belangrijk om de voorschriften van de plaatselijke autoriteiten nauwkeurig op te volgen.
• De lucht mag niet worden afgevoerd in een rookkanaal dat wordt gebruikt voor het afvoeren van rook van een apparaat dat gas of andere brandstoffen verbrandt.

Het niet installeren van de schroeven of de bevestigingsinrichting in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

• Gebruik of laat de kap niet achter zonder de lamp correct te hebben gemonteerd vanwege het mogelijke risico op elektrische schokken. Gebruik de kap nooit zonder effectief gemonteerde roosters.
• De kap mag NOOIT worden gebruikt als steunvlak, tenzij specifiek aangegeven.
• Gebruik alleen de bevestigingsschroeven die bij het product zijn geleverd voor de installatie of, indien niet meegeleverd, koop het juiste schroeftype.
• Gebruik de juiste lengte voor de schroeven die in de installatiehandleiding worden aangegeven.
• Raadpleeg in geval van twijfel een erkend servicecentrum of een vergelijkbaar gekwalificeerd persoon.

Niet gebruiken met een programmeur, timer, afzonderlijk afstandsbedieningssysteem of een ander apparaat dat automatisch inschakelt.

Elektrische aansluiting
De netvoeding moet overeenkomen met de waarde die op het plaatje in de kap staat aangegeven. Als er een stekker wordt meegeleverd, sluit u de kap aan op een stopcontact dat voldoet aan de geldende voorschriften en dat zich na de installatie in een toegankelijk gebied bevindt. Als er geen stekker is aangebracht (directe netaansluiting) of als de stekker zich na de installatie niet in een toegankelijk gebied bevindt, breng dan een dubbelpolige schakelaar aan in overeenstemming met de normen die de volledige ontkoppeling van het elektriciteitsnet garanderen onder omstandigheden die betrekking hebben op overstroomcategorie III, in overeenstemming met de installatie-instructies.

Voordat u het kapcircuit opnieuw aansluit op het elektriciteitsnet en de efficiënte werking controleert, moet u altijd controleren of de netkabel correct is gemonteerd.

Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

• Afzuigkappen en andere afzuiginstallaties voor kookdampen kunnen de veilige werking van apparaten die gas of andere brandstoffen verbranden (ook die in andere ruimtes) nadelig beïnvloeden als gevolg van terugstroming van verbrandingsgassen. Deze gassen kunnen mogelijk koolmonoxidevergiftiging veroorzaken. Na installatie van een afzuigkap of andere afzuiginstallatie voor kookdampen moet de werking van afvoerende gastoestellen worden getest door een deskundig persoon om ervoor te zorgen dat er geen terugstroming van verbrandingsgassen optreedt.

Installatie

• De minimale afstand tussen het steunvlak voor de kookapparatuur op de kookplaat en het laagste deel van de afzuigkap mag niet minder zijn dan 45 cm (niet minder dan 50 cm alleen voor Australië en Nieuw-Zeeland) van elektrische kooktoestellen en 50 cm van gas- of gemengde kooktoestellen.

Als de installatie-instructies voor de gaskookplaat een grotere afstand specificeren, moet deze worden aangehouden.

Gebruik

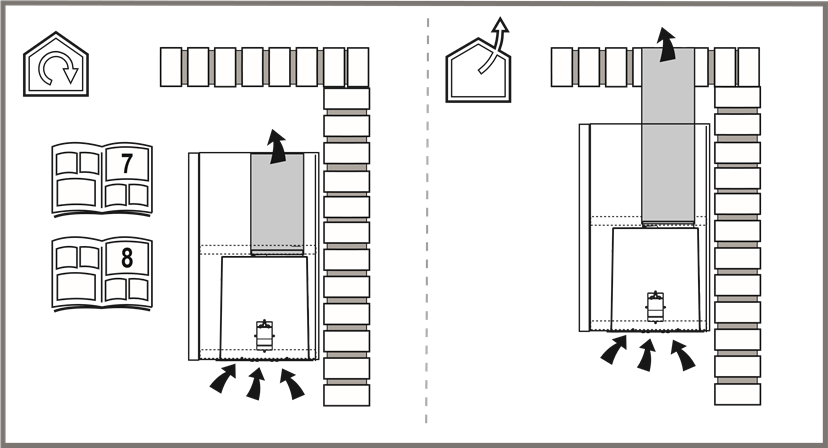

De kap is ontworpen om te worden gebruikt voor afzuiging of als filterversie.

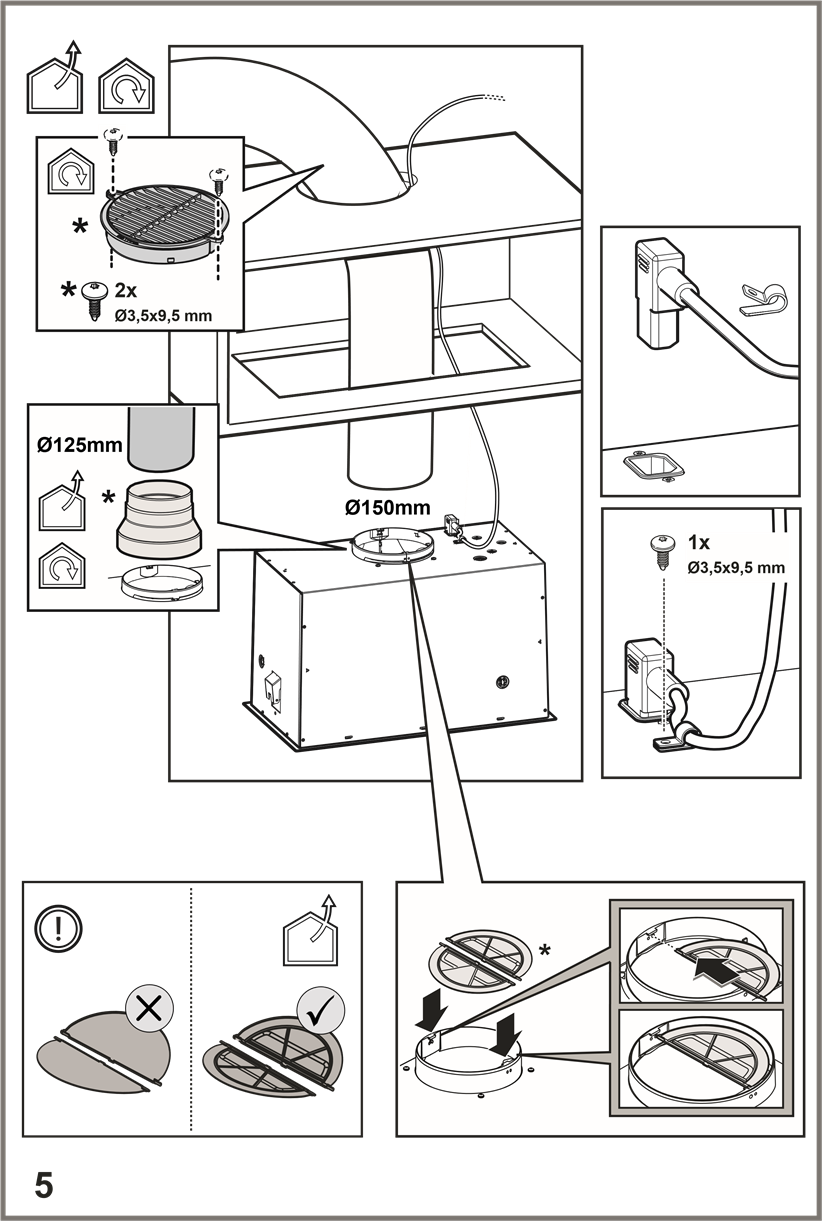

Afzuigversie
In dit geval worden de dampen naar buiten het gebouw afgevoerd door middel van een speciale buis die is aangesloten op de aansluitring bovenop de kap.

De afvoerbuis wordt niet meegeleverd en moet apart worden aangeschaft.
De diameter van de afvoerbuis moet gelijk zijn aan die van de aansluitring.

Als de kap is voorzien van een actieve koolstoffilter, moet deze worden verwijderd.
Verbind de kap en de afvoergaten in de muren met een diameter die overeenkomt met de luchtafvoer (aansluitflens).
Het gebruik van buizen en afvoergaten in muren met kleinere afmetingen zal leiden tot een vermindering van de zuigprestaties en een drastische toename van het geluid.

Elke verantwoordelijkheid in de zaak wordt daarom afgewezen.
! Gebruik een kanaal van de minimaal noodzakelijke lengte.
! Gebruik een kanaal met zo weinig mogelijk bochten (maximale hoek van de bocht: 90 ).
! Vermijd drastische veranderingen in de dwarsdoorsnede van het kanaal.

Filterversie
De aangezogen lucht wordt ontvet en ontgeurd voordat deze terug de ruimte in wordt geblazen.

Om de kap in deze versie te gebruiken, moet u een systeem van extra filtering installeren op basis van actieve kool.

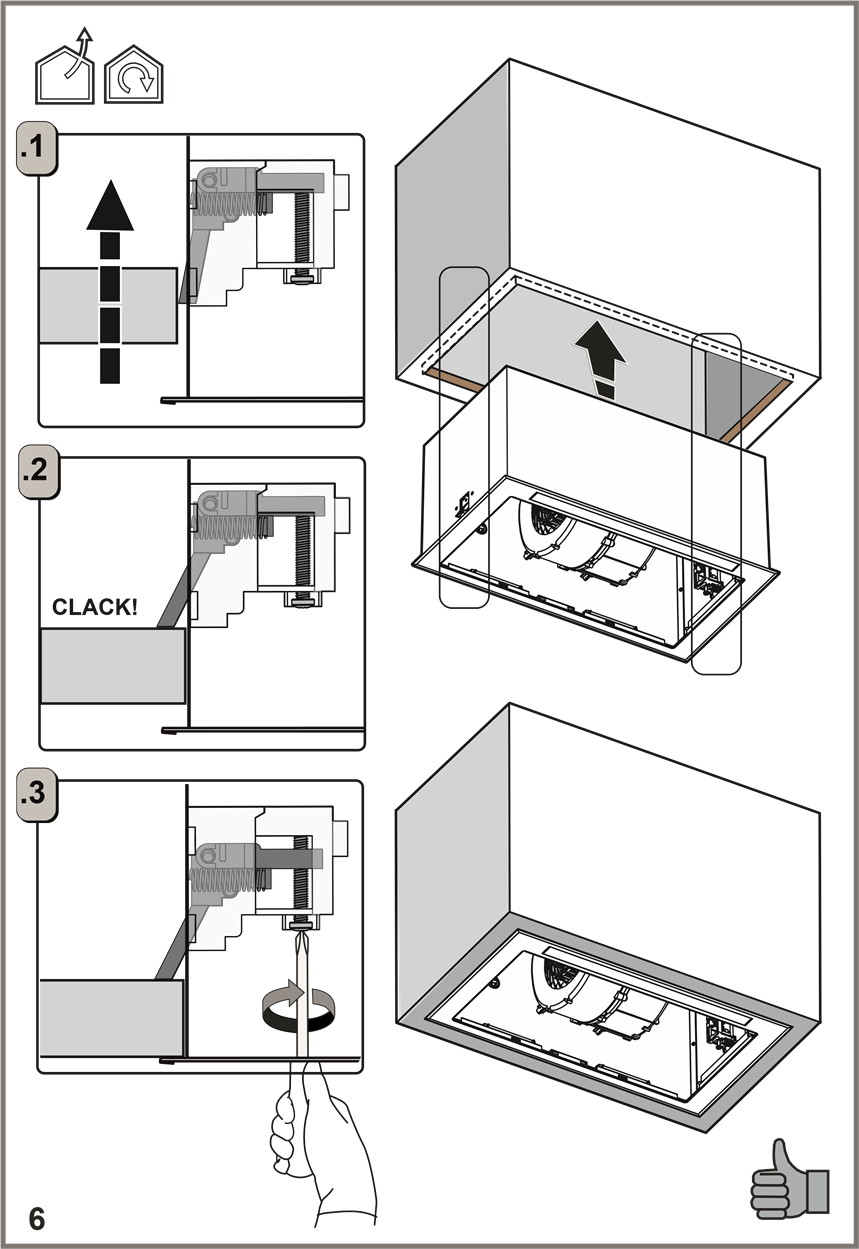

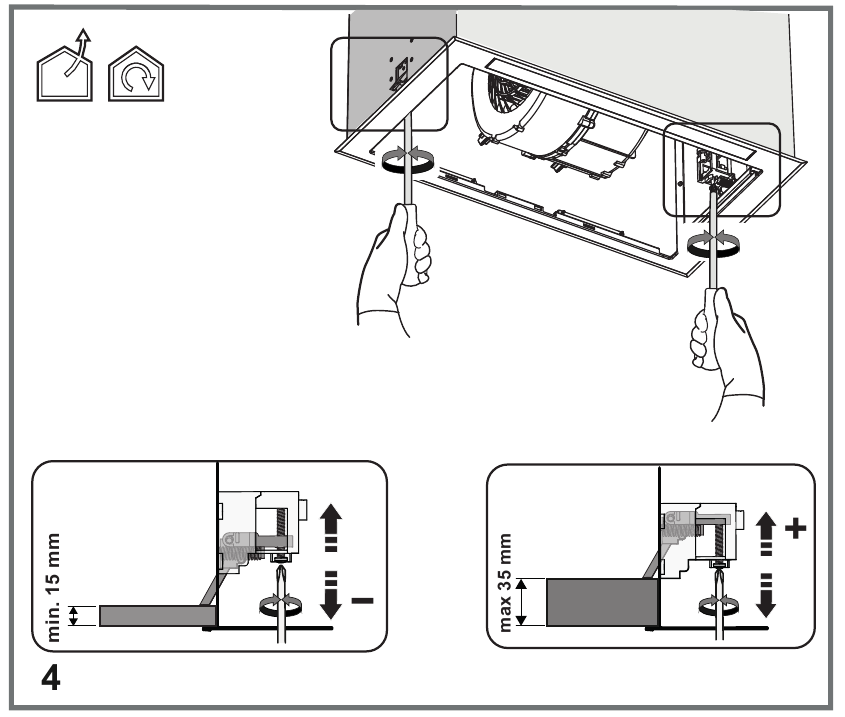

Montage

Deze kap is ontworpen om in een kast of op een andere steun te worden gemonteerd.

Voordat u met de installatie begint:

• Controleer of het gekochte product de juiste maat heeft voor het gekozen installatiegebied.
• Verwijder de koolstoffilter(s) (*) indien meegeleverd (zie ook de desbetreffende paragraaf). Deze moet(en) alleen worden gemonteerd als u de kap in de filterversie wilt gebruiken.
• Controleer (om transportredenen) of er geen ander meegeleverd materiaal in de kap aanwezig is (bijv. zakjes met schroeven (*), garanties (*), enz.), verwijder deze eventueel en bewaar ze.

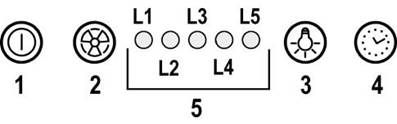

Bediening

1. AAN/UIT motor
   Door op de knop te drukken, schakelt de kap in op snelheid 1. Door tijdens het functioneren op de knop te drukken, schakelt de kap UIT.
2. Snelheid verhogen
   Door op de knop te drukken, gaat de kap van de UIT-stand naar snelheid 1.
   Door op de knop te drukken (kap in AAN-stand) wordt de motorsnelheid verhoogd van snelheid 1 naar intensief.
   Bij elke snelheid hoort het oplichten van de desbetreffende led.
   Snelheid 1 led L1
   Snelheid 2 led L2
   Snelheid 3 led L3
   Intensieve snelheid led L4 (knipperend)
   De intensieve snelheid is getimed. De standaard timing is 5, waarna de kap zichzelf positioneert op snelheid 2. Om de functie te deactiveren voordat de tijd verstrijkt, drukt u op toets 2, de kap positioneert zichzelf op snelheid 1, door op toets 1 te drukken, wordt de kap uitgeschakeld.
3. AAN/UIT verlichting
4. Snelheidstiming
5. Functiestatusindicator

Snelheidstiming
De timing van de snelheid wordt ingeschakeld door op toets 4 te drukken, zodra de timing is verstreken, schakelt de kap uit.
De timing is als volgt onderverdeeld:
Snelheid 1 - 20 minuten (led L1 knippert)
Snelheid 2 - 15 minuten (led L2 knippert) Snelheid 3 - 10 minuten (led L3 knippert)
Intensieve snelheid - 5 minuten (led L4 knippert)

Tijdens het getimede functioneren schakelt de kap uit als u op toets 1 drukt, als u op toets 2 of toets 4 drukt, keert de kap terug naar de ingestelde snelheid.

Signaal vetvanger
Na 40 bedrijfsuren gaat de led L5 branden. Wanneer een dergelijk signaal verschijnt, moet de geïnstalleerde vetvanger worden gewassen.

Om het signaal te resetten, houdt u toets 1 3 ingedrukt.

Signaal koolstoffilter
Na 160 bedrijfsuren knippert de led L5. Wanneer een dergelijk signaal verschijnt, moet het geïnstalleerde koolstoffilter worden vervangen.
Om het signaal te resetten, houdt u toets 1 3 ingedrukt.

In het geval dat beide filters tegelijkertijd signaleren, zal de led

L5 de alarmen afwisselend aangeven, 3" aan en vervolgens 3 keer knipperend.

De reset vindt plaats door de hierboven beschreven procedure 2 keer uit te voeren.

De eerste keer reset het signaal van de vetvanger, de tweede keer reset het signaal van het koolstoffilter.

In de standaardmodus is het signaal van het koolstoffilter niet actief. In het geval dat men de kap in de filterversie gebruikt, is het noodzakelijk om het signaal van het koolstoffilter in te schakelen.

Activering van het signaal van het koolstoffilter:
Zet de kap in de UIT-stand en houd tegelijkertijd de toetsen 1 en 4 3 ingedrukt.
De led L1 en L2 knipperen 5 .

Deactivering van het signaal van het koolstoffilter:
Zet de kap in de UIT-stand en houd tegelijkertijd de toetsen 1 en 4 3 ingedrukt.
De led L1 knippert 2 .

Temperatuur alarm
De kap is uitgerust met een temperatuursensor die de motor inschakelt op snelheid 3 in het geval dat de temperatuur in de zone van het bedieningspaneel te hoog wordt. De alarmtoestand wordt aangegeven met het opeenvolgende knipperen van de leds L1, L2, L3.

Deze toestand blijft bestaan totdat de temperatuur onder de alarmdrempel daalt.

U kunt deze modus verlaten door op toets 1 of 2 te drukken.

Elke 30" controleert de sensor de omgevingstemperatuur van de zone van het bedieningspaneel.

A. aan/uit schakelaar verlichting
B. aan/uit schakelaar afzuiging en minimale vermogensselectie
B+C. schakelaar afzuiging middelhoog vermogen
B+D. schakelaar afzuiging maximaal vermogen

Onderhoud

Reinigen
Reinig ALLEEN met een doek die is bevochtigd met een neutraal vloeibaar reinigingsmiddel. NIET REINIGEN MET GEREEDSCHAP OF INSTRUMENTEN. Gebruik geen schurende producten. GEEN ALCOHOL GEBRUIKEN!

Paneel
Afb. 2-3-9-10-11

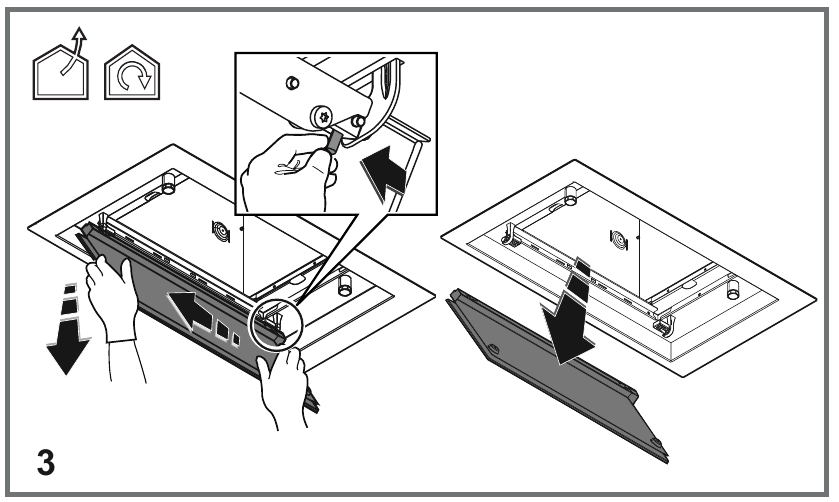

Onderhoud van het paneel

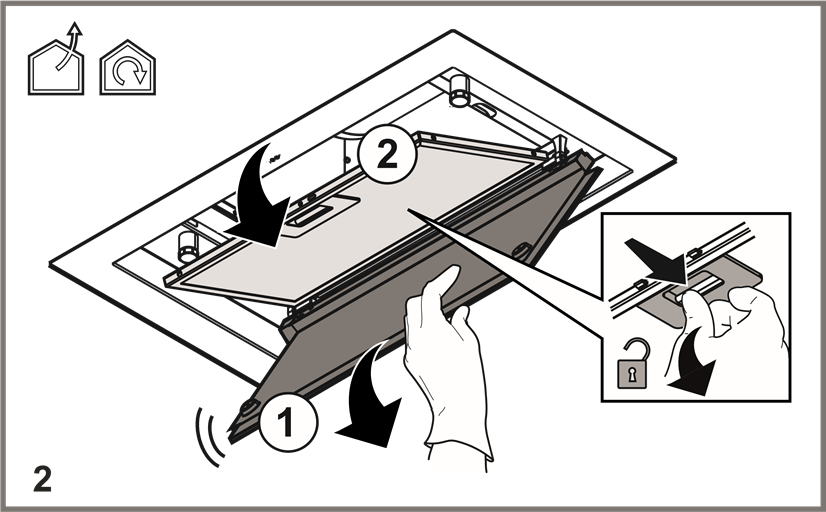

Demontage:

1. trek het paneel (VOORKANT) energiek naar beneden
2. maak het los van de scharnieren aan de achterkant.

Reinigen:
het afzuigpaneel moet net zo vaak worden gereinigd als het vetfilter, gebruik een vochtige doek met neutrale vloeibare reinigingsmiddelen. Vermijd het gebruik van schurende producten. GEEN ALCOHOL GEBRUIKEN!

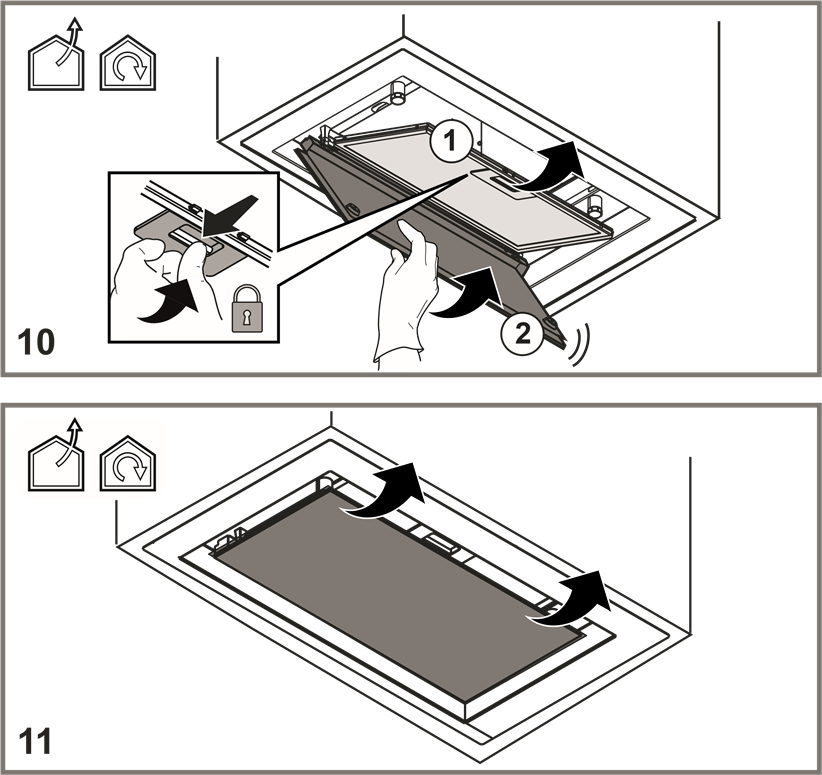

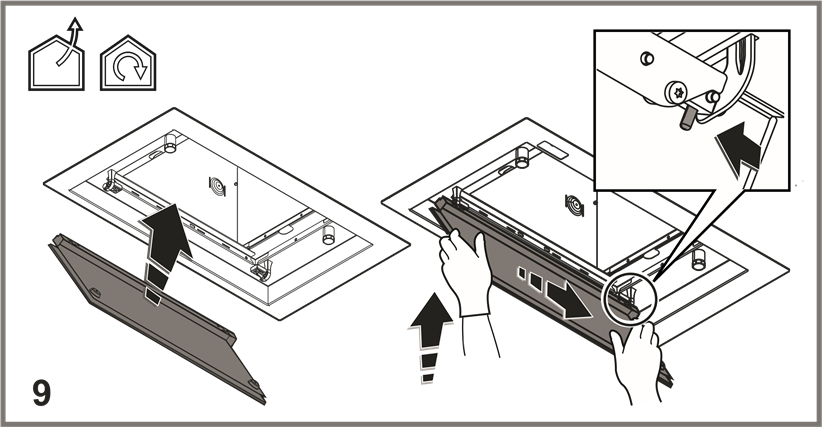

Montage: Het paneel moet aan de achterkant worden vastgehaakt en aan de voorkant worden bevestigd (met magneten).

Let op! controleer altijd of het paneel goed op zijn plaats is bevestigd.

Vetfilter
Afb. 2-9



Vangt kookvetdeeltjes op.
Het vetfilter moet één keer per maand worden gereinigd met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser, die moet worden ingesteld op een lage temperatuur en een korte cyclus.

Wanneer het vetfilter in een vaatwasser wordt gewassen, kan het licht verkleuren, maar dit heeft geen invloed op de filtercapaciteit. Om het vetfilter te verwijderen, trekt u aan de veerontgrendelingshendel.

Koolstoffilter (alleen filterversie)
Het absorbeert onaangename geuren die worden veroorzaakt door het koken.
Ronde koolstoffilter

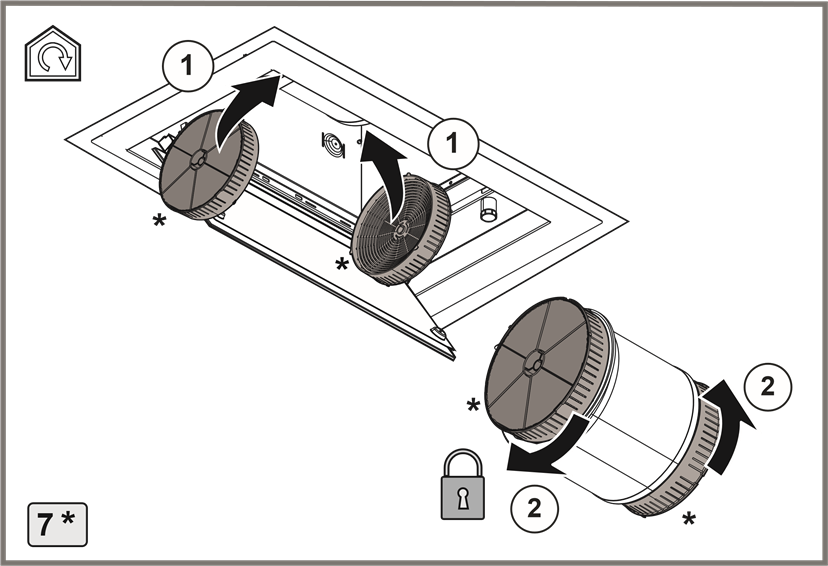

Breng er één aan elke kant aan als afdekking van beide afschermroosters van de motorwaaier en draai vervolgens met de klok mee.

Draai tegen de klok in voor de demontage.

De actieve koolstoffilter kan een van deze typen zijn:

• Wasbare actieve koolstoffilter.
• NIET-wasbare actieve koolstoffilter.

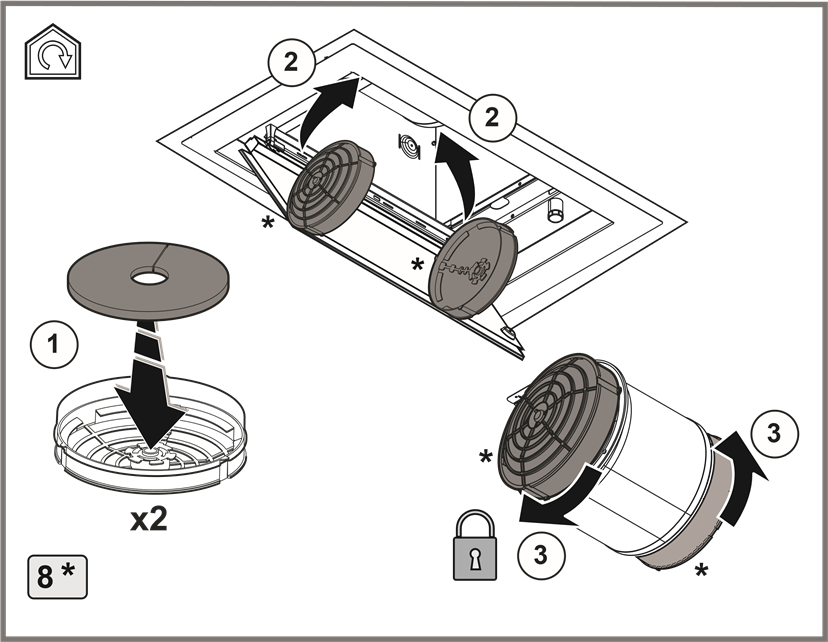

Wasbare actieve koolstoffilter Afb. 8
De koolstoffilter kan eens in de twee maanden worden gewassen (of wanneer het filterverzadigingsindicatiesysteem indien voorzien op het model in bezit deze noodzaak aangeeft) met warm water en een geschikt reinigingsmiddel, of in een vaatwasser op 65 °C (als de vaatwasser wordt gebruikt, selecteer dan de functie voor de volledige cyclus en laat de vaat eruit).

Verwijder overtollig water zonder de filter te beschadigen, verwijder vervolgens de matras die zich in het plastic frame bevindt en plaats deze gedurende 10 minuten in de oven op 100 °C om volledig te drogen. Vervang de matras om de 3 jaar en wanneer de doek beschadigd is.

NIET-wasbare actieve koolstoffilter Afb. 7
De verzadiging van de koolstoffilter treedt op na meer of minder langdurig gebruik, afhankelijk van het type koken en de regelmaat van het reinigen van het vetfilter.

In ieder geval is het noodzakelijk om de cartridge minstens om de vier maanden te vervangen.

De koolstoffilter mag NIET worden gewassen of geregenereerd.

Lampen vervangen
De afzuigkap is uitgerust met een verlichtingssysteem op basis van LED-technologie.

De LED's garanderen een optimale verlichting, een levensduur die tot 10 keer langer is dan die van traditionele lampen en maken het mogelijk om 90% elektrische energie te besparen.

Het verlichtingssysteem kan niet door de gebruiker worden vervangen, neem in geval van storing contact op met de klantenservice.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ELICA LANE, LANE B Handleiding
