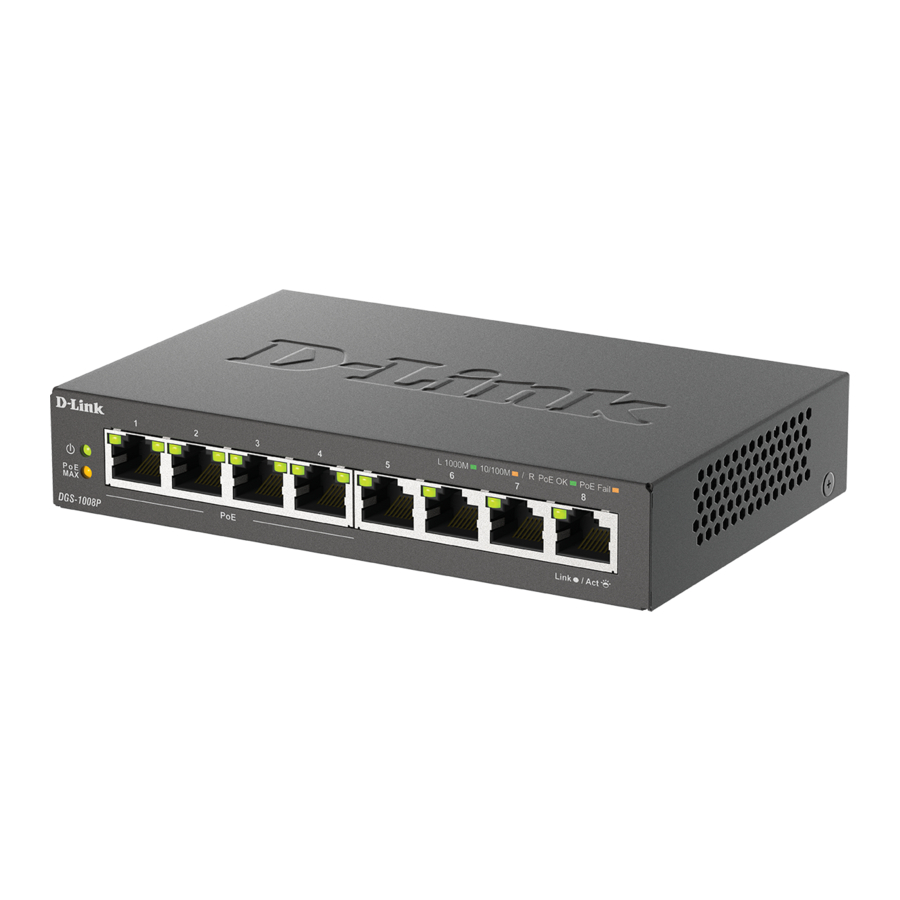

D-Link DGS-1008P Handleiding
Inhoud van de verpakking
Dit DGS-1008P-pakket zou de volgende items moeten bevatten:
- 1 x DGS-1008P
- 1 x AC naar DC-voedingsadapter met stroomkabel
- 1 x Wandmontagekit
- 1 x Snelinstallatiegids
Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw lokale D-Link-wederverkoper.
Hardware-overzicht
Ledindicatoren
Figuur 1: Led's op het voorpaneel
Tabel 1: Led-overzicht
| # | Led | Status | Beschrijving |
| 1 | Power | Continu groen | De switch is ingeschakeld. |
| Uit | De switch is uitgeschakeld. | ||
| 2 | PoE Max. | Continu amber | Geeft aan dat het totale PoE-vermogen van de switch de Guard Band-drempel van 53 watt heeft overschreden. |
| Knipperend amber | Wanneer het PoE-vermogen meer dan 7 W bedraagt, knippert de PoE MAX LED 5 seconden. | ||
| Uit | Het totale stroomverbruik is lager dan de Power Guard Band (53 W). | ||
| 3 | PoE | Continu groen | De poort levert stroom aan het aangesloten PoE-apparaat. |
| Continu amber | De PoE-voeding van deze poort is mislukt. | ||
| Uit | Er is geen PoE-apparaat aangesloten op deze poort. | ||
| 4 | Link/ACT/Speed | Continu groen | Er is een actieve link onderhandeld op 1000 Mbps op deze poort. |
| Knipperend groen | Er is verkeer op de poort. | ||
| Continu amber | Er is een actieve link onderhandeld op 10/100 Mbps op deze poort. | ||
| Knipperend amber | Er is verkeer op de poort. | ||
| Uit | Er is geen actieve link op deze poort. |
Connectoren op het voorpaneel

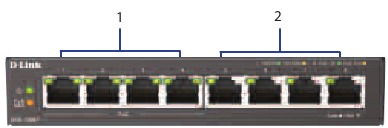

Figuur 2: Connectoren op het voorpaneel
Tabel 2: Beschrijving van de connector aan de voorkant
| # | Interface | Beschrijving |
| 1 | Poorten 1 - 4 | 10/100/1000 Mbps PoE-compatibele poorten, gebruikt voor het aansluiten van Ethernet-apparaten en PoE-apparaten. |
| 2 | Poorten 5 - 8 | 10/100/1000 Mbps niet-PoE-poorten, gebruikt voor het aansluiten van Ethernet-apparaten. Deze poorten kunnen geen PoE-apparaten van stroom voorzien. |
Connectoren op het achterpaneel
Figuur 3: Connectoren op het achterpaneel
Tabel 3: Beschrijving van de connector aan de achterkant
| # | Connector | Beschrijving |
| 1 | Kensington-beveiligingsslot | Sleuf gebruikt om een fysiek Kensington-beveiligingsslot te bevestigen. |
| 2 | SWITCH GND | Schroef gebruikt om een aardingsdraad vast te zetten om de switch met aarde te verbinden. |
| 3 | DC-stroomingang | Ingangsaansluiting voor de voedingsadapter. |
Hardware-installatie
Installatievoorzorgsmaatregelen
Voor een veilige installatie en werking van de switch wordt het volgende aanbevolen:
- Inspecteer visueel de DC-stroomaansluiting en zorg ervoor dat deze volledig is bevestigd aan de voedingsadapter.
- Zorg ervoor dat er voldoende warmteafvoer en voldoende ventilatie rondom de switch is.
- Installeer de switch op een locatie die vrij is van sterke elektromagnetische bronnen, trillingen, stof en direct zonlicht.
- Plaats geen zware voorwerpen op de switch.
De switch aarden
De volgende stappen leggen de procedure uit voor het aansluiten van de switch op een beschermende aarde:
- Controleer of het systeem is uitgeschakeld.
- Verwijder de aardingsschroef en plaats de #8-kabelschoen aan het ene uiteinde van de aardingskabel bovenop de opening van de aardingsschroef.
- Plaats de aardingsschroef terug in de opening van de aardingsschroef.
- Gebruik een schroevendraaier om de aardingsschroef vast te draaien om de aardingskabel aan de switch te bevestigen.
- Bevestig de kabelschoen aan het andere uiteinde van de aardingskabel aan een geschikte aardingsbron.
- Controleer of de verbindingen van de aardingsconnector op de switch naar de aardingsbron goed zijn bevestigd.
De rubberen voetjes bevestigen
De DGS-1008P wordt geleverd met een strip met 4 zelfklevende rubberen voetjes om aan de onderkant van het apparaat te plaatsen om te voorkomen dat de switch het oppervlak waarop het wordt geplaatst, beschadigt. Om de rubberen voetjes te bevestigen, verwijdert u eenvoudig de rubberen voetjes van de zelfklevende strip en plakt u één voetje op elke hoek aan de onderkant van de switch.
De switch aan een muur bevestigen
De DGS-1008P kan ook aan een muur worden bevestigd voor een handigere plaatsing. Volg de onderstaande instructies voor meer informatie over het bevestigen van het apparaat aan verschillende soorten muren.
Harde muur (bijv. cement, baksteen)
- Boor twee gaten die overeenkomen met de sleutelgaten aan de achterkant van de switch in de muur waar u de DGS-1008P wilt bevestigen en plaats de twee meegeleverde nylon schroefpluggen in de geboorde gaten.
- Draai de twee schroeven die in dit pakket zijn meegeleverd in de geplaatste nylon pluggen.
- Haak de bevestigingssleutelgaten aan de achterkant van de switch op de schroeven om het apparaat aan de muur te bevestigen.
Zachte muur (bijv. hout, gipsplaat)
- Draai de twee schroeven die in dit pakket zijn meegeleverd in de zachte muur waar u de DGS-1008P wilt bevestigen, zodat ze overeenkomen met de sleutelgaten aan de achterkant van de switch.
- Haak de bevestigingssleutelgaten aan de achterkant van de switch op de schroeven om het apparaat aan de muur te bevestigen.
De switch inschakelen
Nadat u de switch op het netwerk hebt aangesloten met behulp van een compatibele categorie 5/6/7 UTP-netwerkkabel, sluit u de switch eenvoudig aan op een stopcontact om het apparaat van stroom te voorzien.
Deze apparatuur kan alleen worden aangesloten op PoE-netwerken zonder routing naar de buiteninstallatie.
Het netsnoer van de apparatuur moet worden aangesloten op een stopcontact met een aardverbinding.
