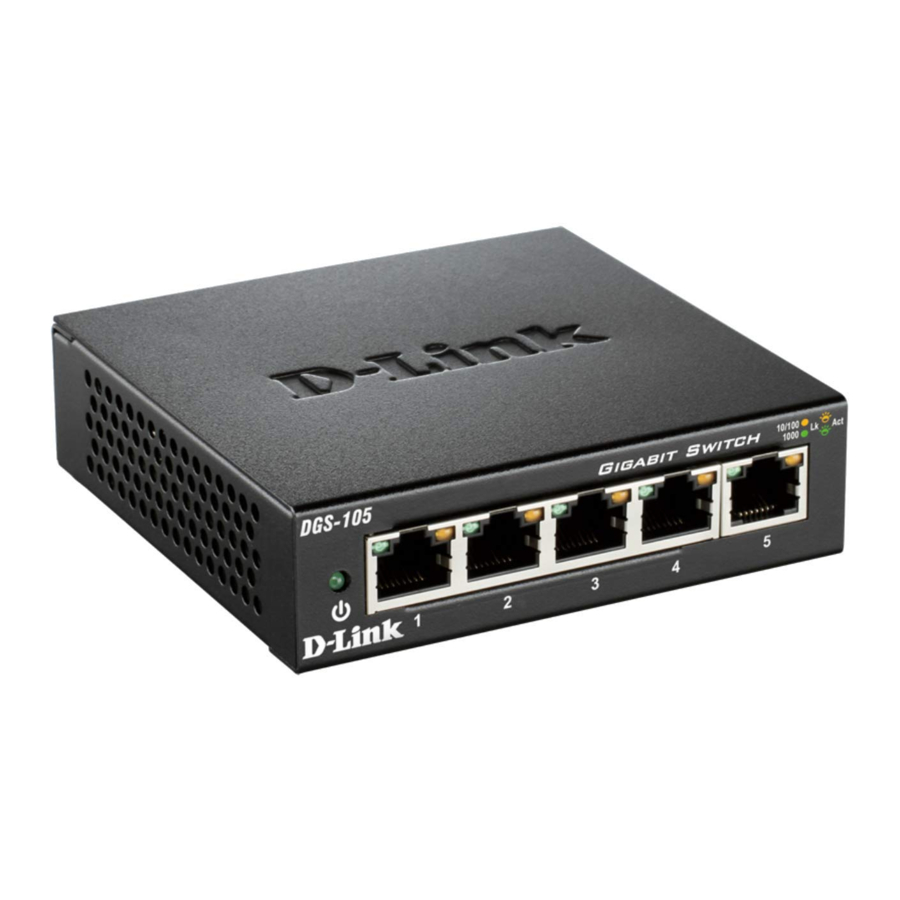

D-Link DGS-105, DGS-108 Handleiding

Opmerkingen/Berichten en Waarschuwingen

OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw apparaat beter te gebruiken.

KENNISGEVING: Een KENNISGEVING geeft een mogelijke beschadiging van hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

Een WAARSCHUWING geeft het potentieel voor materiële schade, persoonlijk letsel of overlijden aan.

Inleiding

Ethernet-technologie

Fast Ethernet-technologie

Het groeiende belang van LAN's en de toenemende complexiteit van desktopcomputingtoepassingen stimuleren de behoefte aan krachtige netwerken. Een aantal high-speed LAN-technologieën worden voorgesteld om een grotere bandbreedte te bieden en de reactietijden van de client/server te verbeteren. Onder hen biedt Fast Ethernet, of 100BASE-T, een niet-storende, soepele evolutie van de 10BASE-T-technologie.
100Mbps Fast Ethernet is een standaard die is gespecificeerd door het IEEE 802.3 LAN-comité. Het is een uitbreiding van de 10Mbps Ethernet-standaard met de mogelijkheid om gegevens te verzenden en te ontvangen met 100Mbps, met behoud van het Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Ethernet-protocol.

Gigabit Ethernet-technologie

Gigabit Ethernet is een uitbreiding van IEEE 802.3 Ethernet die dezelfde pakketstructuur, indeling en ondersteuning gebruikt voor CSMA/CD-protocol, full duplex, flow control en managementobjecten, maar met een vertienvoudiging van de theoretische doorvoer ten opzichte van 100Mbps Fast Ethernet en een honderdvoudige toename ten opzichte van 10Mbps Ethernet. Omdat het compatibel is met alle 10Mbps- en 100Mbps Ethernet-omgevingen, biedt Gigabit Ethernet een eenvoudige upgrade zonder de bestaande investering van een bedrijf in hardware, software en opgeleid personeel te verspillen.

De verhoogde snelheid en extra bandbreedte die Gigabit Ethernet biedt, zijn essentieel om het hoofd te bieden aan de knelpunten in het netwerk die zich vaak ontwikkelen naarmate computers en hun bussen sneller worden en meer gebruikers toepassingen gebruiken die meer verkeer genereren. Het upgraden van belangrijke componenten, zoals uw backbone en servers naar Gigabit Ethernet, kan de reactietijden van het netwerk aanzienlijk verbeteren en het verkeer tussen uw subnetwerken aanzienlijk versnellen.

Gigabit Ethernet maakt snelle glasvezelverbindingen mogelijk ter ondersteuning van videoconferenties, complexe beeldvorming en soortgelijke data-intensieve toepassingen. Evenzo, aangezien gegevensoverdrachten 10 keer sneller plaatsvinden dan Fast Ethernet, kunnen servers die zijn uitgerust met Gigabit Ethernet NIC's 10 keer zoveel bewerkingen uitvoeren in dezelfde tijd.
Bovendien is de fenomenale bandbreedte die Gigabit Ethernet levert de meest kosteneffectieve methode om te profiteren van de snel verbeterende switching- en routing-internetwerktechnologieën van vandaag en morgen.

D-Link's groene technologie

D-Link's groene technologie implementeert speciale energiebesparende functies onder snelheid bij 1000Mbps die de kabellengte en de linkstatus detecteren en het stroomverbruik dienovereenkomstig aanpassen.

Verder implementeert D-Link Green de onlangs bekrachtigde IEEE 802.3az Energy Efficient Ethernet-standaard voor het verminderen van het energieverbruik van netwerkverbindingen tijdens perioden van laag gebruik door interfaces over te zetten naar een energiezuinige toestand zonder de netwerkverbinding te onderbreken.

• IEEE 802.3az Energy-Efficient Ethernet (EEE):
  Het is de eerste standaard in de geschiedenis van Ethernet die proactieve vermindering van het energieverbruik voor netwerkapparaten aanpakt. De IEEE 802.3 EEE-standaard definieert mechanismen en protocollen die bedoeld zijn om het energieverbruik van netwerkverbindingen te verminderen tijdens perioden van laag gebruik, door interfaces over te zetten naar een energiezuinige toestand zonder de netwerkverbinding te onderbreken.
• Energiebesparende technologie:
  • Energiebesparing door linkstatus.
    Als er geen link op een poort is, bijvoorbeeld wanneer er geen computer op de poort is aangesloten of de aangesloten computer is uitgeschakeld, gaat D-Link's groene technologie naar een "slaapstand" (sleep mode), waardoor het stroomverbruik voor die poort drastisch wordt verminderd.
  • Energiebesparing door kabellengte: 0~20m, 21~50m.
    D-Link's groene technologie detecteert de lengte van de aangesloten Ethernet-kabel en past het stroomverbruik dienovereenkomstig aan zonder de prestaties te beïnvloeden. Op deze manier gebruikt een poort die is aangesloten op een kabel van minder dan 20 m slechts zoveel stroom als nodig is, in plaats van het volledige vermogen te gebruiken, wat alleen nodig is voor kabels van 100 m.

802.1p en QoS
De DGS-105/108 Switch ondersteunt 802.1p priority queuing Quality of Service. De implementatie van QoS (Quality of Service) en de voordelen van het gebruik van 802.1p priority queuing worden hier beschreven.

Voordelen van QoS
QoS is een implementatie van de IEEE 802.1p-standaard die netwerkbeheerders een methode biedt om bandbreedte te reserveren voor belangrijke functies die een grote bandbreedte vereisen of een hoge prioriteit hebben, zoals VoIP (voice-over Internet Protocol), webbrowsertoepassingen, bestandsservertopassingen of videoconferenties. Niet alleen kan een grotere bandbreedte worden gecreëerd, maar ander minder kritiek verkeer kan worden beperkt, zodat bandbreedte kan worden bespaard. De Switch heeft afzonderlijke hardwarewachtrijen op elke fysieke poort waaraan pakketten van verschillende toepassingen worden toegewezen en een prioriteit krijgen. De onderstaande afbeelding laat zien hoe 802.1P priority queuing wordt geïmplementeerd op de Switch. De acht IEEE 802.1P-prioriteitsniveaus die door de standaard zijn gedefinieerd, worden toegewezen aan de vier klassewachtrijen die in de Switch worden gebruikt.

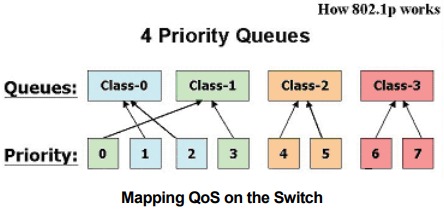

De bovenstaande afbeelding toont de standaardprioriteitsinstelling voor de Switch. Klasse-3 heeft de hoogste prioriteit van de vier prioriteitswachtrijen op de Switch. Om QoS te implementeren, moet de gebruiker de Switch instrueren om de header van een pakket te onderzoeken om te zien of het de juiste identificatietag heeft. Vervolgens kan de gebruiker deze getagde pakketten doorsturen naar aangewezen wachtrijen op de Switch, waar ze worden geleegd op basis van prioriteit.
"De DUT ondersteunt de strikte modus voor 802.1p QoS. Het niet-getagde pkt volgt de prioriteit 0 om te werken (d.w.z. klasse 1)."

QoS begrijpen
De Switch heeft vier prioriteitswachtrijen. Deze prioriteitswachtrijen zijn gelabeld als 3, de hoge wachtrij tot 0, de laagste wachtrij. De acht prioriteitstags, gespecificeerd in IEEE 802.1p, worden als volgt toegewezen aan de prioriteitstags van de Switch:

• Prioriteit 0 wordt toegewezen aan de Q1-wachtrij van de Switch.
• Prioriteit 1 wordt toegewezen aan de Q0-wachtrij van de Switch.
• Prioriteit 2 wordt toegewezen aan de Q0-wachtrij van de Switch.
• Prioriteit 3 wordt toegewezen aan de Q1-wachtrij van de Switch.
• Prioriteit 4 wordt toegewezen aan de Q2-wachtrij van de Switch.
• Prioriteit 5 wordt toegewezen aan de Q2-wachtrij van de Switch.
• Prioriteit 6 wordt toegewezen aan de Q3-wachtrij van de Switch.
• Prioriteit 7 wordt toegewezen aan de Q3-wachtrij van de Switch.

De Switch gebruikt strikte prioriteit voor Scheduling. Bij strikte prioriteitsgebaseerde planning worden alle pakketten die zich in de wachtrijen met hogere prioriteit bevinden, eerst verzonden.

Switching-technologie

Een andere belangrijke ontwikkeling die de grenzen van de Ethernet-technologie verlegt, is op het gebied van switching-technologie. Een switch overbrugt Ethernet-pakketten op het MAC-adresniveau van het Ethernet-protocol dat verzendt tussen verbonden Ethernet- of fast Ethernet LAN-segmenten.
Switching is een kosteneffectieve manier om de totale netwerkcapaciteit die beschikbaar is voor gebruikers op een lokaal netwerk te vergroten. Een switch verhoogt de capaciteit en verlaagt de netwerkbelasting door het mogelijk te maken een lokaal netwerk te verdelen in verschillende segmenten die niet met elkaar concurreren om de netwerktransmissiecapaciteit, waardoor de belasting van elk segment wordt verminderd.

De switch fungeert als een snelle selectieve bridge tussen de afzonderlijke segmenten. Verkeer dat van het ene segment naar het andere moet gaan (van de ene poort naar de andere) wordt automatisch doorgestuurd door de switch, zonder andere segmenten (poorten) te storen. Hierdoor kan de totale netwerkcapaciteit worden vermenigvuldigd, terwijl dezelfde netwerkbekabeling en adapterkaarten behouden blijven.

Voor Fast Ethernet- of Gigabit Ethernet-netwerken is een switch een effectieve manier om problemen met het doorlussen van hubs buiten de "two-repeater limit" te elimineren. Een switch kan worden gebruikt om delen van het netwerk op te splitsen in verschillende collision domeinen, waardoor het bijvoorbeeld mogelijk is om uw Fast Ethernet-netwerk uit te breiden tot voorbij de netwerkdiameterlimiet van 205 meter voor 100BASE-TX-netwerken. Switches die zowel traditioneel 10Mbps Ethernet als 100Mbps Fast Ethernet ondersteunen, zijn ook ideaal voor het overbruggen tussen bestaande 10Mbps-netwerken en nieuwe 100Mbps-netwerken.

Switching LAN-technologie is een duidelijke verbetering ten opzichte van de vorige generatie netwerkbruggen, die werden gekenmerkt door hogere latenties. Routers zijn ook gebruikt om lokale netwerken te segmenteren, maar de kosten van een router en de vereiste installatie en onderhoud maken routers relatief onpraktisch. De huidige Switches zijn een ideale oplossing voor de meeste soorten congestieproblemen in lokale netwerken.

Productbeschrijving

De DGS-105/108 Switch is uitgerust met vijf poorten die een dedicated bandbreedte van 10, 100 of 1000 Mbps bieden. Deze poorten kunnen worden gebruikt voor het aansluiten van pc's, printers, servers, routers, Switches, hubs en andere netwerkapparaten. De vijf multi-speed poorten maken gebruik van standaard twisted pair-bekabeling en zijn ideaal voor het segmenteren van netwerken in kleine, verbonden subnetten. Elke poort kan tot 2000 Mbps aan doorvoer ondersteunen in full-duplex modus. Deze stand-alone Switch stelt het netwerk in staat om tegelijkertijd enkele van de meest veeleisende multimedia- en beeldvormingstoepassingen te gebruiken met andere gebruikerstoepassingen zonder knelpunten te creëren.

Functies

De DGS-105/108 5/8-poorts 10/100/1000BASE-T Gigabit Ethernet-switch is ontworpen voor eenvoudige installatie en hoge prestaties in een omgeving waar het verkeer op het netwerk en het aantal gebruikers voortdurend toeneemt.

• 5/8 10/100/1000BASE-T Gigabit Ethernet-poorten
• D-Link's groene technologie
  • IEEE 802.3az Energy-Efficient Ethernet (EEE)
  • Energiebesparende technologie:
    • Energiebesparing door linkstatus.
    • Energiebesparing door kabellengte
• Ondersteunt automatische onderhandeling voor 10/100/1000Mbps en duplexmodus
• Ondersteunt Auto-MDI/MDIX voor elke poort
• Ondersteunt full/half duplex-overdrachtsmodus voor 10 en 100Mbps
• Ondersteunt full-duplex-overdrachtsmodus voor 1000Mbps
• Ontvangst en verzending op volledige draadsnelheid
• Store-and-Forward switching-methode
• Ondersteunt 2K(DGS-105)/ 8K(DGS-108) absolute MAC-adressen
• Ondersteunt 128KBytes RAM voor databuffering
• IEEE 802.3x flow control voor full duplex
• Back pressure flow control voor half duplex
• Jumbo Frame Support bij 1000Mbps (9216Bytes)
• IEEE 802.1p priority queues
• Kabeldiagnostiekfunctie bij het opstarten van de switch

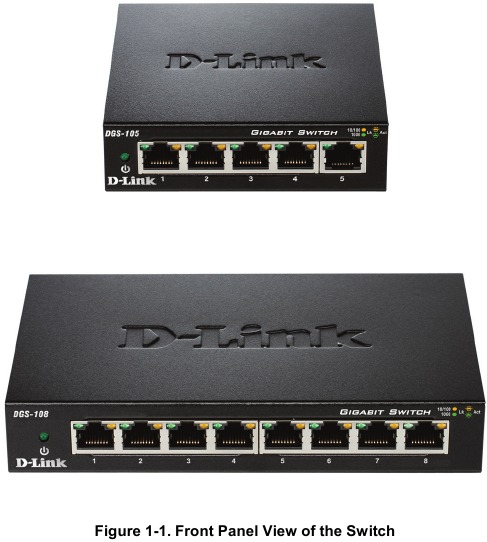

Componenten op het voorpaneel

De bovenkant van de Switch bestaat uit LED-indicatoren, 5/8 (10/100/1000 Mbps) Ethernet-poorten. Zie Afbeelding 1-1.

Uitgebreide LED-indicatoren geven de status van de Switch en het netwerk weer.

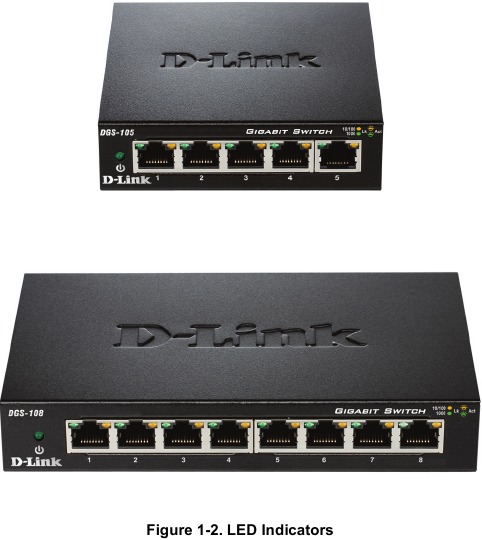

LED-indicatoren

De LED-indicatoren van de Switch omvatten Power, Link/Act en Speed. Het volgende toont de LED-indicatoren voor de Switch samen met een uitleg van elke indicator. Zie Afbeelding 1-2.

Uitgebreide LED-indicatoren geven de omstandigheden van de Switch en de status van het netwerk weer. Een beschrijving van deze LED-indicatoren volgt (zie LED-indicatoren). De LED-indicatoren van de Switch omvatten Power en Link/Act, zoals hieronder beschreven.

Voor DGS-105/108:

• Power-indicator
  Dit groene indicatielampje brandt wanneer de Switch stroom ontvangt; anders is het uit.
• Link/Act
  Dit LED-indicatielampje is groen wanneer de poort succesvol is verbonden met een 1000Mbps-apparaat en knippert wanneer er gegevens worden verzonden of ontvangen.
  Dit LED-indicatielampje is oranje wanneer de poort succesvol is verbonden met een 100Mbps- of 10Mbps-apparaat en knippert wanneer er gegevens worden verzonden of ontvangen.

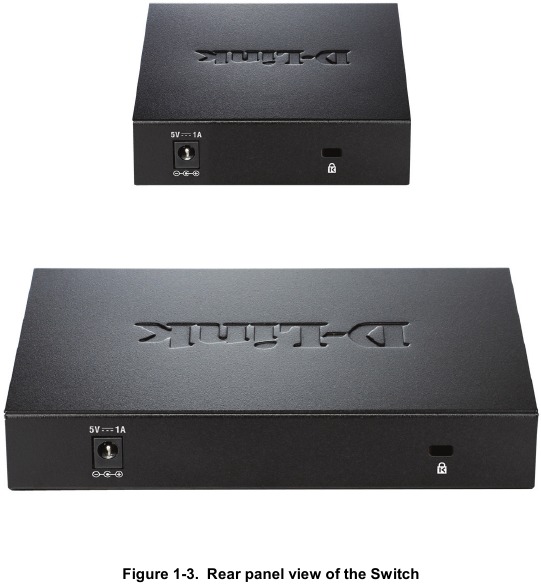

Beschrijving achterpaneel

Zie Afbeelding 1-3.

DC-stroomaansluiting:
Stroom wordt geleverd via een externe AC-voedingsadapter. Raadpleeg het gedeelte met de technische specificaties voor informatie over de AC-ingangsspanning.

10/100/1000BASE-T-poorten:
Vijf en acht (5/8) Gigabit Ethernet, Auto-Negotiating-poorten (10/100/1000Mbps)
Uitgebreide LED-indicatoren geven de omstandigheden van de Switch en de status van het netwerk weer.

Installatie

Verpakkingsinhoud

Open de verzenddoos van de Switch en pak de inhoud voorzichtig uit. De doos moet de volgende items bevatten:

• Een DGS-105/108 5/8-poorts 10/100/1000BASE-T Gigabit Ethernet Switch
• Een externe voedingsadapter
• Snelstartgids en garantiehandleiding

Als er een item ontbreekt of beschadigd is, neem dan contact op met uw lokale D-Link-wederverkoper voor vervanging.

Voordat u verbinding maakt met het netwerk

De locatie waar u de Switch installeert, kan de prestaties aanzienlijk beïnvloeden. Volg deze richtlijnen voor het instellen van de Switch.

• Installeer de Switch op een stevige, vlakke ondergrond die minimaal 3 kg kan dragen. Plaats geen zware voorwerpen op de Switch.
• Het stopcontact moet zich binnen 1,82 meter van de Switch bevinden.
• Inspecteer het netsnoer visueel en controleer of het volledig is aangesloten op de wisselstroompoort.
• Zorg voor voldoende ruimte voor een goede warmteafvoer van en voldoende ventilatie rondom de Switch. Laat minimaal 10 cm ruimte aan de voor- en achterkant van de Switch over voor ventilatie.
• Installeer de Switch op een redelijk koele en droge plaats voor de acceptabele temperatuur- en vochtigheidsbereiken.
• Installeer de Switch op een locatie vrij van sterke elektromagnetische veldgeneratoren (zoals motoren), trillingen, stof en directe blootstelling aan zonlicht.
• Wanneer u de Switch op een vlakke ondergrond installeert, bevestigt u de rubberen voetjes aan de onderkant van het apparaat. De rubberen voetjes dempen de Switch, beschermen de behuizing tegen krassen en voorkomen dat deze andere oppervlakken bekrast.

Inschakelen

Steek het ene uiteinde van de AC-naar-DC-voedingsadapter in de stroomconnector van de Switch en het andere uiteinde in het plaatselijke stopcontact.
Nadat de Switch is ingeschakeld, knipperen de LED-indicatoren kort. Dit knipperen van de LED-indicatoren geeft een reset van het systeem aan.

Stroomstoring

Koppel de Switch voor alle zekerheid los in geval van een stroomstoring. Wanneer de stroom is hersteld, steekt u de Switch weer in.

Het apparaat aansluiten

OPMERKING: Alle 5/8 krachtige NWay Ethernet-poorten ondersteunen zowel MDI-II- als MDI-X-verbindingen.

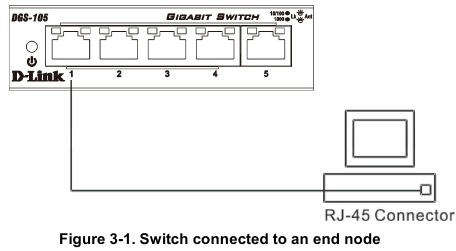

Eenheid naar eindknooppunt

Eindknooppunten omvatten pc's die zijn uitgerust met een 10, 100 of 1000 Mbps RJ-45 Ethernet/Fast Ethernet Network Interface Card (NIC) en de meeste routers.
Een eindknooppunt kan op de Switch worden aangesloten via een twisted-pair categorie 3-, 4-, 5- of 5e UTP/STP-kabel. Het eindknooppunt kan worden aangesloten op een van de poorten van de Switch. Zie Afbeelding 3-1.

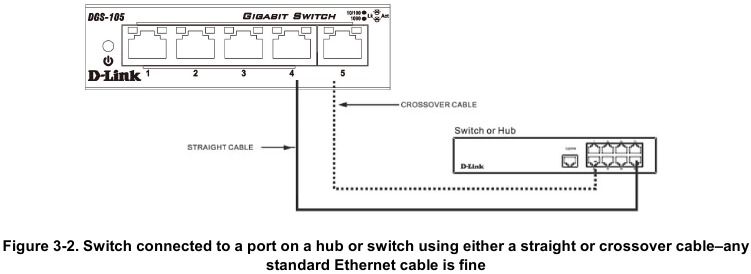

Eenheid naar hub of switch

Zie Afbeelding 3-2.
Deze verbindingen kunnen op verschillende manieren worden tot stand gebracht met behulp van een standaard Ethernet-kabel.

• Een 10BASE-T-hub of -switch kan worden aangesloten op de Switch via een twisted-pair categorie 3-, 4-, 5- of 5e UTP/STP-kabel.
• Een 100BASE-T-hub of -switch kan worden aangesloten op de Switch via een twisted-pair categorie 5 of betere UTP/STP-kabel.
• Een 1000BASE-T-switch kan worden aangesloten op de Switch via een twisted-pair categorie 5 of betere UTP/STP-kabel.

Afbeelding 3-2. Switch aangesloten op een poort op een hub of switch met behulp van een rechte of crossover-kabel: elke standaard Ethernet-kabel is prima

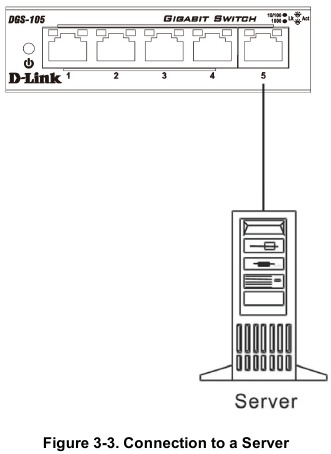

Verbinding maken met netwerkbackbone of server

Elk van de vijf/acht Gigabit Ethernet-poorten is ideaal voor uplinking naar een netwerkbackbone of netwerkserver. Zie Afbeelding 3-3.

Technische specificaties

Verklarende woordenlijst

1000BASE-SX – Een korte laser golflengte op multimode glasvezelkabel voor een maximale lengte van 550 meter.
1000BASE-LX – Een lange golflengte voor een "long haul" glasvezelkabel voor een maximale lengte van 10 kilometer.
100BASE-FX – 100Mbps Ethernet implementatie via glasvezel.
100BASE-TX – 100Mbps Ethernet implementatie via Categorie 5 en Type 1 Twisted Pair bekabeling.
10BASE-T – De IEEE 802.3 specificatie voor Ethernet over Unshielded Twisted Pair (UTP) bekabeling.
veroudering (aging) – Het automatisch verwijderen van dynamische vermeldingen uit de Switch Database die zijn verlopen en niet langer geldig zijn.
ATM – Asynchronous Transfer Mode. Een verbindingsgericht transmissieprotocol gebaseerd op cellen (pakketten) met een vaste lengte. ATM is ontworpen om een volledig scala aan gebruikersverkeer te dragen, inclusief spraak, data en videosignalen.
auto-negotiation – Een functie op een poort waarmee deze zijn mogelijkheden kan adverteren voor snelheid, duplex en flow control. Wanneer de link is verbonden met een eindstation dat ook auto-negotiation ondersteunt, kan deze zelf de optimale werkingsconfiguratie detecteren.
backbone poort – Een poort die geen apparaatadressen leert en die alle frames met een onbekend adres ontvangt. Backbone poorten worden normaal gesproken gebruikt om de Switch te verbinden met de backbone van uw netwerk. Merk op dat backbone poorten voorheen bekend stonden als designated downlink poorten.
backbone – Het deel van een netwerk dat wordt gebruikt als het primaire pad voor het transport van verkeer tussen netwerksegmenten.
Bandbreedte – Informatiecapaciteit, gemeten in bits per seconde, die een kanaal kan verzenden. De bandbreedte van Ethernet is 10Mbps, de bandbreedte van Fast Ethernet is 100Mbps.
baud rate – De schakelsnelheid van een lijn. Ook bekend als line speed (lijnsnelheid).
BOOTP – Het BOOTP protocol stelt u in staat om automatisch een IP-adres toe te wijzen aan een gegeven MAC-adres telkens wanneer een apparaat wordt gestart. Bovendien kan het protocol het subnetmasker en de standaard gateway aan een apparaat toewijzen.
bridge – Een apparaat dat lokale of externe netwerken met elkaar verbindt, ongeacht de protocollen op een hoger niveau die erbij betrokken zijn. Bridges vormen een enkel logisch netwerk, waardoor netwerkbeheer wordt gecentraliseerd.
broadcast – Een bericht dat naar alle bestemmingsapparaten op het netwerk wordt verzonden.
broadcast storm – Meerdere gelijktijdige broadcasts die doorgaans de beschikbare netwerkbandbreedte absorberen en netwerkfouten kunnen veroorzaken.
console poort – De poort op de Switch die een terminal- of modemaansluiting accepteert. Het verandert de parallelle rangschikking van gegevens in computers in de seriële vorm die wordt gebruikt op datatransmissielinks. Deze poort wordt het meest gebruikt voor dedicated lokaal beheer.
CSMA/CD – Kanaaltoegangsmethode die wordt gebruikt door Ethernet en IEEE 802.3 standaarden, waarbij apparaten alleen verzenden nadat ze het datakanaal gedurende een bepaalde periode vrij hebben gevonden. Wanneer twee apparaten gelijktijdig verzenden, treedt er een botsing op en vertragen de botsende apparaten hun heruitzendingen gedurende een willekeurige tijd.
data center switching – Het aggregatiepunt binnen een bedrijfsnetwerk waar een switch snelle toegang biedt tot serverfarms, een snelle backbone verbinding en een controlepunt voor netwerkbeheer en beveiliging.
Ethernet – Een LAN specificatie die gezamenlijk is ontwikkeld door Xerox, Intel en Digital Equipment Corporation. Ethernet netwerken werken op 10Mbps met behulp van CSMA/CD om over bekabeling te lopen.
Fast Ethernet – 100Mbps technologie gebaseerd op de Ethernet/CD netwerktoegangsmethode.
Flow Control – (IEEE 802.3x) Een manier om pakketten tegen te houden op de verzendpoort van het aangesloten eindstation. Voorkomt pakketverlies op een overbelaste switch poort.
forwarding – Het proces van het verzenden van een pakket naar zijn bestemming door een internetwerkapparaat.
full duplex – Een systeem dat het mogelijk maakt om pakketten tegelijkertijd te verzenden en te ontvangen en in feite de potentiële doorvoer van een link verdubbelt.
half duplex – Een systeem dat het mogelijk maakt om pakketten te verzenden en te ontvangen, maar niet tegelijkertijd. Contrast met full duplex.
IP address – Internet Protocol adres. Een unieke identificatie voor een apparaat dat is verbonden met een netwerk met behulp van TCP/IP. Het adres is geschreven als vier octetten gescheiden door punten en bestaat uit een netwerksectie, een optionele subnetsectie en een hostsectie.
IPX – Internetwork Packet Exchange. Een protocol dat communicatie mogelijk maakt in een NetWare netwerk.
LAN – Local Area Network. Een netwerk van verbonden computerbronnen (zoals pc's, printers, servers) dat een relatief klein geografisch gebied bestrijkt (meestal niet groter dan een verdieping of gebouw). Gekenmerkt door hoge datasnelheden en lage foutpercentages.
latency – De vertraging tussen het moment waarop een apparaat een pakket ontvangt en het moment waarop het pakket uit de bestemmingspoort wordt doorgestuurd.
line speed – Zie baud rate (baudrate).
main port – De poort in een veerkrachtige link die dataverkeer verzorgt onder normale bedrijfsomstandigheden.
MDI – Medium Dependent Interface. Een Ethernet poortverbinding waarbij de zender van het ene apparaat is verbonden met de ontvanger van een ander apparaat.
MDIX – Medium Dependent Interface Cross-over. Een Ethernet poortverbinding waarbij de interne zend- en ontvangstlijnen zijn gekruist.
MIB – Management Information Base. Slaat de beheerkenmerken en parameters van een apparaat op. MIB's worden gebruikt door het Simple Network Management Protocol (SNMP) om attributen van hun beheerde systemen te bevatten. De Switch bevat zijn eigen interne MIB.
multicast – Enkele pakketten gekopieerd naar een specifieke subset van netwerkadressen. Deze adressen zijn gespecificeerd in het bestemmingsadresveld van het pakket.
protocol – Een set regels voor communicatie tussen apparaten op een netwerk. De regels dicteren formaat, timing, volgorde en foutcontrole.
resilient link – Een paar poorten dat zo kan worden geconfigureerd dat de ene de datatransmissie overneemt als de andere uitvalt. Zie ook main port (hoofdpoort) en standby port (stand-by poort).
RJ-45 – Standaard 8-draads connectoren voor IEEE 802.3 10BASE-T netwerken.
RMON – Remote Monitoring. Subset van SNMP MIB II, die monitoring- en beheermogelijkheden biedt door maximaal tien verschillende groepen informatie te adresseren.
RPS –Redundant Power System. Een apparaat dat een back-up stroombron levert wanneer het is aangesloten op de Switch.
server farm – Een cluster van servers op een gecentraliseerde locatie die een grote gebruikerspopulatie bedienen.
SLIP – Serial Line Internet Protocol. Een protocol dat IP in staat stelt om over een seriële lijnverbinding te lopen.
SNMP – Simple Network Management Protocol. Een protocol dat oorspronkelijk is ontworpen om te worden gebruikt bij het beheren van TCP/IP internets. SNMP is momenteel geïmplementeerd op een breed scala aan computers en netwerkapparatuur en kan worden gebruikt om vele aspecten van netwerk- en eindstationwerking te beheren.
Spanning Tree Protocol – (STP) Een bridge-gebaseerd systeem voor het bieden van fouttolerantie op netwerken. STP werkt door u in staat te stellen parallelle paden voor netwerkverkeer te implementeren en ervoor te zorgen dat redundante paden worden uitgeschakeld wanneer de hoofdpaden operationeel zijn en ingeschakeld als de hoofdpaden uitvallen.
stack – Een groep netwerkapparaten die zijn geïntegreerd om een enkel logisch apparaat te vormen.
standby port – De poort in een veerkrachtige link die de datatransmissie overneemt als de main port (hoofdpoort) in de link uitvalt.
switch – Een apparaat dat pakketten filtert, doorstuurt en overstroomt op basis van het bestemmingsadres van het pakket. De Switch leert de adressen die zijn gekoppeld aan elke switch poort en bouwt tabellen op basis van deze informatie die worden gebruikt voor de switch beslissing.
TCP/IP – Een gelaagde set communicatieprotocollen die Telnet terminalemulatie, FTP bestandsoverdracht en andere diensten biedt voor communicatie tussen een breed scala aan computerapparatuur.
Telnet – Een TCP/IP applicatieprotocol dat virtuele terminalservice biedt, waardoor een gebruiker kan inloggen op een ander computersysteem en toegang kan krijgen tot een host alsof de gebruiker rechtstreeks op de host is aangesloten.
TFTP – Trivial File Transfer Protocol. Stelt u in staat om bestanden (zoals software-upgrades) over te zetten vanaf een extern apparaat met behulp van de lokale beheermogelijkheden van uw switch.
UDP – User Datagram Protocol. Een Internet standaardprotocol dat een applicatieprogramma op het ene apparaat in staat stelt om een datagram te verzenden naar een applicatieprogramma op een ander apparaat.
VLAN – Virtual LAN. Een groep locatie- en topologie-onafhankelijke apparaten die communiceren alsof ze zich op een gemeenschappelijk fysiek LAN bevinden.
VLT – Virtual LAN Trunk. Een Switch-to-Switch link die verkeer draagt voor alle VLAN's op elke Switch.
VT100 – Een type terminal dat ASCII karakters gebruikt. VT100 schermen hebben een tekstgebaseerde uitstraling.
