D-Link DGS-1008D Handleiding

Inleiding

Ethernet-technologie

Fast Ethernet-technologie
Het toenemende belang van LAN's en de toenemende complexiteit van desktop computertoepassingen stimuleren de behoefte aan krachtige netwerken. Een aantal high-speed LAN-technologieën worden voorgesteld om een grotere bandbreedte te bieden en de reactietijden van de client/server te verbeteren. Onder hen biedt Fast Ethernet, of 100BASE-T, een niet-verstorende, soepele evolutie van 10BASE-T-technologie.
100Mbps Fast Ethernet is een standaard die is gespecificeerd door de IEEE 802.3 LAN-commissie. Het is een uitbreiding van de 10Mbps Ethernet-standaard met de mogelijkheid om gegevens te verzenden en te ontvangen met 100Mbps, met behoud van het Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Ethernet-protocol.

Gigabit Ethernet-technologie
Gigabit Ethernet is een uitbreiding van IEEE 802.3 Ethernet met behulp van dezelfde pakketstructuur, indeling en ondersteuning voor CSMA/CD-protocol, full-duplex, flow control en managementobjecten, maar met een tienvoudige toename van de theoretische doorvoer ten opzichte van 100Mbps Fast Ethernet en een honderdvoudige toename ten opzichte van 10Mbps Ethernet. Omdat het compatibel is met alle 10Mbps- en 100Mbps Ethernet-omgevingen, biedt Gigabit Ethernet een eenvoudige upgrade zonder de bestaande investeringen van een bedrijf in hardware, software en getraind personeel te verspillen.
De verhoogde snelheid en extra bandbreedte die Gigabit Ethernet biedt, zijn essentieel om het hoofd te bieden aan de netwerkknelpunten die zich vaak ontwikkelen naarmate computers en hun bussen sneller worden en meer gebruikers toepassingen gebruiken die meer verkeer genereren. Het upgraden van belangrijke componenten, zoals uw backbone en servers naar Gigabit Ethernet, kan de reactietijden van het netwerk aanzienlijk verbeteren en de verkeerssnelheid tussen uw subnetwerken aanzienlijk verhogen.
Gigabit Ethernet maakt snelle glasvezelverbindingen mogelijk ter ondersteuning van videoconferenties, complexe beeldvorming en vergelijkbare data-intensieve toepassingen. Aangezien gegevensoverdracht 10 keer sneller plaatsvindt dan Fast Ethernet, kunnen servers die zijn uitgerust met Gigabit Ethernet NIC's 10 keer het aantal bewerkingen uitvoeren in dezelfde hoeveelheid tijd.
Bovendien is de fenomenale bandbreedte die Gigabit Ethernet levert de meest kosteneffectieve methode om te profiteren van de snel verbeterende switching- en routing-internetwerktechnologieën van vandaag en morgen.

802.1p en QoS

De DGS-1008D Switch ondersteunt 802.1p priority queuing Quality of Service. De implementatie van QoS (Quality of Service) en de voordelen van het gebruik van 802.1p priority queuing worden hier beschreven.

Voordelen van QoS
QoS is een implementatie van de IEEE 802.1p-standaard die netwerkbeheerders een methode biedt om bandbreedte te reserveren voor belangrijke functies die een grote bandbreedte vereisen of een hoge prioriteit hebben, zoals VoIP (voice-over Internet Protocol), webbrowsertoepassingen, bestandsservertoepassingen of videoconferenties. Er kan niet alleen een grotere bandbreedte worden gecreëerd, maar ander minder kritiek verkeer kan worden beperkt, zodat bandbreedte kan worden bespaard. De Switch heeft afzonderlijke hardwarewachtrijen op elke fysieke poort waaraan pakketten van verschillende toepassingen worden toegewezen en een prioriteit krijgen toegewezen. De onderstaande afbeelding laat zien hoe 802.1P priority queuing is geïmplementeerd op de Switch. De acht IEEE 802.1P-prioriteitsniveaus die zijn gedefinieerd door de standaard, worden toegewezen aan de vier klassenwachtrijen die in de Switch worden gebruikt.

QoS toewijzen op de Switch
De bovenstaande afbeelding toont de standaardprioriteitsinstelling voor de Switch. Klasse-3 heeft de hoogste prioriteit van de vier prioriteitswachtrijen op de Switch. Om QoS te implementeren, moet de gebruiker de Switch instrueren om de header van een pakket te onderzoeken om te zien of deze de juiste identificatietag heeft. Vervolgens kan de gebruiker deze getagde pakketten doorsturen naar aangewezen wachtrijen op de Switch waar ze worden geleegd op basis van prioriteit.
"The DUT support strict mode for 802.1p QoS. The untagged pkt will follow the priority 0 to work (i.e. class 1)." (De DUT ondersteunt de strikte modus voor 802.1p QoS. Het niet-gelabelde pakket volgt de prioriteit 0 om te werken (d.w.z. klasse 1).)

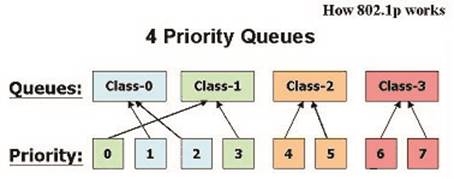

QoS begrijpen
De Switch heeft vier prioriteitswachtrijen. Deze prioriteitswachtrijen zijn gelabeld als 3, de hoge wachtrij tot 0, de laagste wachtrij. De acht prioriteitslabels, gespecificeerd in IEEE 802.1p, worden als volgt toegewezen aan de prioriteitslabels van de Switch:

• Prioriteit 0 wordt toegewezen aan de Q1-wachtrij van de Switch.
• Prioriteit 1 wordt toegewezen aan de Q0-wachtrij van de Switch.
• Prioriteit 2 wordt toegewezen aan de Q0-wachtrij van de Switch.
• Prioriteit 3 wordt toegewezen aan de Q1-wachtrij van de Switch.
• Prioriteit 4 wordt toegewezen aan de Q2-wachtrij van de Switch.
• Prioriteit 5 wordt toegewezen aan de Q2-wachtrij van de Switch.
• Prioriteit 6 wordt toegewezen aan de Q3-wachtrij van de Switch.
• Prioriteit 7 wordt toegewezen aan de Q3-wachtrij van de Switch.

De Switch gebruikt strikte prioriteit voor Scheduling. Bij strikte prioriteitsgebaseerde planning worden alle pakketten die zich in de wachtrijen met hogere prioriteit bevinden eerst verzonden.

D-Link's Green Technology

D-Link's Green Technology implementeert speciale energiebesparende functies onder snelheid bij 1000Mbps die kabellengte en linkstatus detecteren en het energieverbruik dienovereenkomstig aanpassen.
Verder implementeert D-Link Green de onlangs geratificeerde IEEE 802.3az Energy Efficient Ethernet-standaard voor het verminderen van het energieverbruik van netwerkverbindingen tijdens perioden van laag gebruik door interfaces over te schakelen naar een energiezuinige modus zonder de netwerkverbinding te onderbreken.

• IEEE 802.3az Energy-Efficient Ethernet (EEE):
  Het is de eerste standaard in de geschiedenis van Ethernet die de proactieve vermindering van het energieverbruik voor netwerkapparaten aanpakt. De IEEE 802.3 EEE-standaard definieert mechanismen en protocollen die bedoeld zijn om het energieverbruik van netwerkverbindingen te verminderen tijdens perioden van laag gebruik, door interfaces over te schakelen naar een energiezuinige modus zonder de netwerkverbinding te onderbreken.
• Power Saving Technology:
• Energiebesparing door linkstatus.
  Als er geen link op een poort is, bijvoorbeeld wanneer er geen computer op de poort is aangesloten of de aangesloten computer is uitgeschakeld, gaat D-Link's Green Technology naar een "slaapmodus", waardoor het stroomverbruik voor die poort drastisch wordt verminderd.
• Energiebesparing door kabellengte:
  D-Link's Green Technology detecteert de lengte van de aangesloten Ethernet-kabel en past het stroomverbruik dienovereenkomstig aan zonder de prestaties te beïnvloeden. Op deze manier gebruikt een poort die is aangesloten op een kabel van minder dan 20 meter slechts zoveel stroom als nodig is, in plaats van de volledige stroom te gebruiken, die alleen nodig is voor kabels van 100 meter.

Switching-technologie

Een andere belangrijke ontwikkeling die de grenzen van Ethernet-technologie verlegt, is op het gebied van switching-technologie. Een switch overbrugt Ethernet-pakketten op het MAC-adresniveau van het Ethernet-protocol dat wordt verzonden tussen aangesloten Ethernet- of Fast Ethernet LAN-segmenten.
Switching is een kosteneffectieve manier om de totale netwerkcapaciteit die beschikbaar is voor gebruikers op een lokaal netwerk te vergroten. Een switch verhoogt de capaciteit en verlaagt de netwerkbelasting door het mogelijk te maken een lokaal netwerk te verdelen in verschillende segmenten die niet met elkaar concurreren om de netwerktransmissiecapaciteit, waardoor de belasting op elk segment wordt verminderd.
De switch fungeert als een snelle selectieve brug tussen de afzonderlijke segmenten. Verkeer dat van het ene segment naar het andere (van de ene poort naar de andere) moet gaan, wordt automatisch doorgestuurd door de switch, zonder andere segmenten (poorten) te storen. Hierdoor kan de totale netwerkcapaciteit worden vermenigvuldigd, terwijl dezelfde netwerkbekabeling en adapterkaarten behouden blijven.
Voor Fast Ethernet- of Gigabit Ethernet-netwerken is een Switch een effectieve manier om problemen met het koppelen van hubs buiten de "two-repeater limit" te elimineren. Een Switch kan worden gebruikt om delen van het netwerk te splitsen in verschillende collision domains, waardoor het bijvoorbeeld mogelijk wordt om uw Fast Ethernet-netwerk uit te breiden buiten de netwerkdiameterlimiet van 205 meter voor 100BASE-TX-netwerken. Switches die zowel traditioneel 10Mbps Ethernet als 100Mbps Fast Ethernet ondersteunen, zijn ook ideaal voor het overbruggen tussen bestaande 10Mbps-netwerken en nieuwe 100Mbps-netwerken.
Switching LAN-technologie is een duidelijke verbetering ten opzichte van de vorige generatie netwerkbruggen, die werden gekenmerkt door hogere latenties. Routers zijn ook gebruikt om lokale netwerken te segmenteren, maar de kosten van een router en de vereiste installatie en onderhoud maken routers relatief onpraktisch. De huidige Switches zijn een ideale oplossing voor de meeste soorten congestieproblemen in lokale netwerken.

Switch Beschrijving

De DGS-1008D Switch is uitgerust met acht poorten die elk een dedicated 10, 100 of 1000 Mbps bandbreedte bieden. Deze poorten kunnen worden gebruikt voor het aansluiten van pc's, printers, servers, routers, Switches, hubs en andere netwerkapparaten. De acht multispeed-poorten gebruiken standaard twisted pair-bekabeling en zijn ideaal voor het segmenteren van netwerken in kleine, verbonden subnetten. Elke poort kan tot 2000 Mbps doorvoer ondersteunen in full-duplexmodus. Deze stand-alone Switch stelt het netwerk in staat om enkele van de meest veeleisende multimedia- en beeldtoepassingen gelijktijdig met andere gebruikerstoepassingen te gebruiken zonder knelpunten te creëren.

Functies
De DGS-1008D 8-Port 10/100/1000BASE-T Gigabit Ethernet Switch is ontworpen voor eenvoudige installatie en hoge prestaties in een omgeving waar het verkeer op het netwerk en het aantal gebruikers continu toeneemt.

• Acht 10/100/1000BASE-T Gigabit Ethernet-poorten
• D-Link's Green Technology
  • IEEE 802.3az Energy-Efficient Ethernet (EEE)
  • Power Saving Technology:
  • Energiebesparing door linkstatus.
  • Energiebesparing door kabellengte
• Ondersteunt automatische onderhandeling voor 10/100/1000Mbps en duplexmodus
• Ondersteunt Auto-MDI/MDIX voor elke poort
• Ondersteunt Full/Half duplex transfer mode voor 10 en 100Mbps
• Ondersteunt Full-duplex transfer mode voor 1000Mbps
• Volledige ontvangst en verzending van draadsnelheid
• Store-and-Forward switching-methode
• Ondersteunt 8K absolute MAC-adressen
• Ondersteunt 128KBytes RAM voor databuffering
• IEEE 802.3x flow control voor full duplex
• IEEE 802.1p priority queues
• Back pressure flow control voor half duplex
• Jumbo Frame Support bij 1000Mbps (9216Bytes )

Componenten op het voorpaneel

De bovenkant van de Switch bestaat uit LED-indicatoren, 8 (10/100/1000 Mbps) Ethernet-poorten.

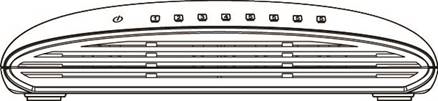

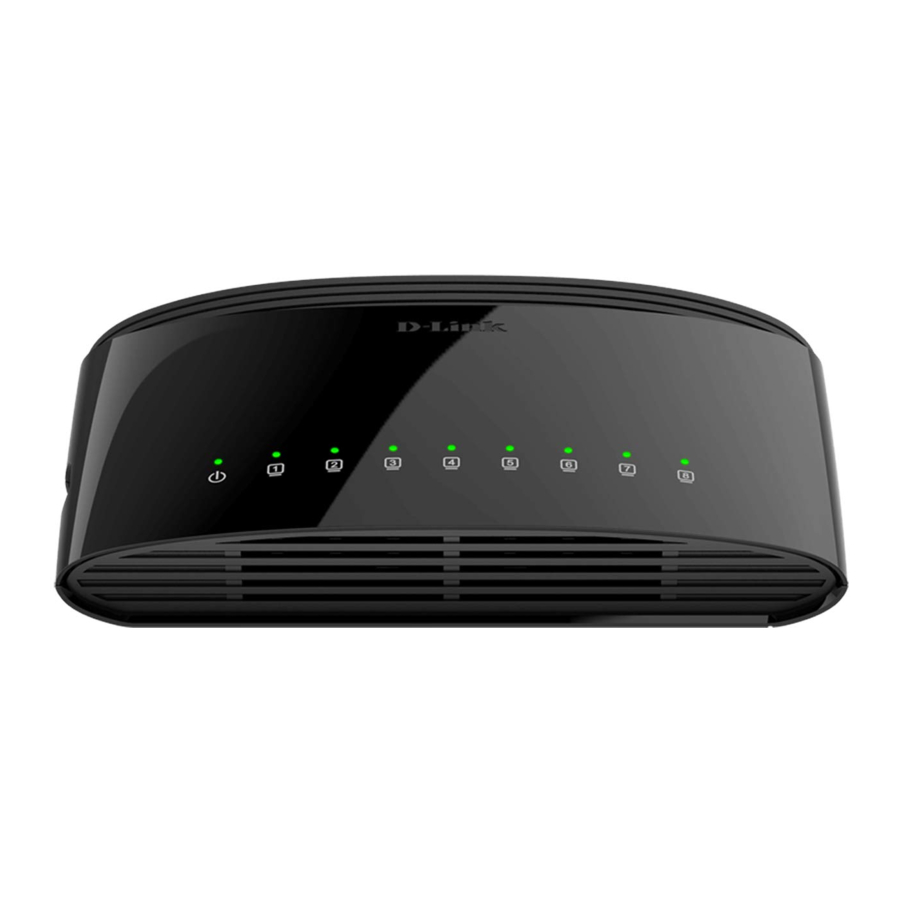

Afbeelding 1-1. Vooraanzicht van de Switch
Uitgebreide LED-indicatoren geven de status van de Switch en het netwerk weer.

LED-indicatoren
De LED-indicatoren van de Switch omvatten Power, en Link/Act/Speed. Het volgende toont de LED-indicatoren voor de Switch samen met een uitleg van elke indicator.

Afbeelding 1-2. LED-indicatoren
Uitgebreide LED-indicatoren geven de omstandigheden van de Switch en de status van het netwerk weer. Een beschrijving van deze LED-indicatoren volgt (zie LED-indicatoren). De LED-indicatoren van de Switch omvatten Power, Link/Act/Speed.

• Power-indicator
  Dit groene indicatielampje brandt wanneer de Switch stroom ontvangt; anders is het uit.
• Link/Act/Speed
  Wanneer aangesloten op een apparaat, is dit LED-indicatielampje groen wanneer de poort is aangesloten op een apparaat en knippert wanneer gegevens worden verzonden of ontvangen.

Beschrijving achterpaneel

DC-stroomaansluiting:
Stroom wordt geleverd via een externe AC-voedingsadapter. Raadpleeg het gedeelte met de technische specificaties voor informatie over de AC-ingangsspanning.

Afbeelding 1-3. Achteraanzicht van de Switch

10/100/1000BASE-T-poorten:
Acht (8) Gigabit Ethernet, Auto-Negotiating poorten (10/100/1000Mbps)
Uitgebreide LED-indicatoren geven de omstandigheden van de Switch en de status van het netwerk weer.

Installatie

Inhoud van de verpakking

Open de verzenddoos van de Switch en pak de inhoud voorzichtig uit. De doos moet de volgende items bevatten:

• Eén DGS-1008D 8-poorts 10/100/1000BASE-T Gigabit Ethernet-switch
• Eén externe voedingsadapter

Als er een item ontbreekt of beschadigd is, neem dan contact op met uw lokale D-Link-wederverkoper voor vervanging.

Voordat u verbinding maakt met het netwerk

De locatie waar u de Switch installeert, kan de prestaties aanzienlijk beïnvloeden. Volg deze richtlijnen voor het instellen van de Switch.

• Installeer de Switch op een stevige, vlakke ondergrond die minstens 3 kg kan dragen. Plaats geen zware voorwerpen op de Switch.
• Het stopcontact moet zich binnen 1,82 meter van de Switch bevinden.
• Inspecteer het netsnoer visueel en zorg ervoor dat het volledig is vastgemaakt aan de AC-stroompoort.
• Zorg ervoor dat er voldoende ruimte is voor een goede warmteafvoer en voldoende ventilatie rond de Switch. Laat aan de voor- en achterkant van de Switch minstens 10 cm ruimte over voor ventilatie.
• Installeer de Switch op een vrij koele en droge plaats voor de acceptabele temperatuur- en vochtigheidsbereiken.
• Installeer de Switch op een locatie die vrij is van sterke elektromagnetische veldgeneratoren (zoals motoren), trillingen, stof en directe blootstelling aan zonlicht.
• Wanneer u de Switch op een vlakke ondergrond installeert, bevestigt u de rubberen voetjes aan de onderkant van het apparaat. De rubberen voetjes dempen de Switch, beschermen de behuizing tegen krassen en voorkomen dat deze andere oppervlakken bekrast.

De Switch aan een muur bevestigen

De DGS-1008D kan ook aan een muur worden bevestigd. Aan de onderkant van de switch bevinden zich twee montagesleuven voor dit doel. Zorg ervoor dat het voorpaneel zichtbaar is om de LED's te kunnen zien. Raadpleeg de onderstaande afbeelding:

1. Montage op een betonnen muur
   1. Monteer de nylon schroefpluggen in een betonnen muur.
   2. Draai de T3 x 15L-schroeven in de nylon schroefpluggen.
   3. Haak de montagegaten van de switch terug op de schroeven; u hebt de wandmontage voltooid.
2. Montage op een houten muur
   1. Draai de T3 x 15 L-schroeven in de houten muur.
   2. Haak de montagegaten van de switch terug op de schroeven; u hebt de wandmontage voltooid.

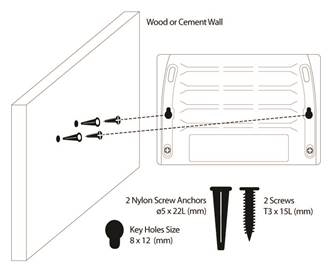

      Figuur 2-1. De Switch aan een muur bevestigen

      1. Minimaal 3/4 inch voor een houten muur.
      2. Minimaal 3 inch voor een betonnen muur.
3. Montage op een metalen muur
   1. Monteer de magnetische baseschroeven (optioneel) op de montagegaten van de switch.
   2. Bevestig de switch aan een metalen oppervlak.
   3. De magnetische set is optioneel en is niet inbegrepen in de inhoud van de verpakking.

Inschakelen

Sluit het ene uiteinde van de AC-naar-DC-voedingsadapter aan op de stroomconnector van de Switch en het andere uiteinde op het plaatselijke stopcontact.
Nadat de Switch is ingeschakeld, knipperen de LED-indicatoren even. Dit knipperen van de LED-indicatoren staat voor een reset van het systeem.

Stroomuitval
Koppel de Switch uit voorzorg los in het geval van een stroomuitval. Wanneer de stroom is hersteld, sluit u de Switch weer aan.

De Switch aansluiten

OPMERKING: Alle 8 hoogwaardige NWay Ethernet-poorten ondersteunen zowel MDI-II- als MDI-X-verbindingen.

Switch naar eindknooppunt

Eindknooppunten omvatten pc's die zijn uitgerust met een 10, 100 of 1000 Mbps RJ-45 Ethernet/Fast Ethernet-netwerkinterfacekaart (NIC) en de meeste routers.
Een eindknooppunt kan worden aangesloten op de Switch via een twisted-pair categorie 3-, 4-, 5- of 5e UTP/STP-kabel. Het eindknooppunt kan worden aangesloten op een van de poorten van de Switch.

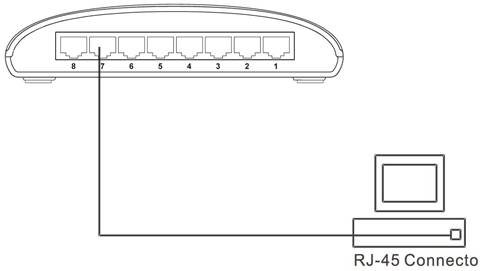

Figuur 3-1. Switch aangesloten op een eindknooppunt

Switch naar hub of switch

Deze verbindingen kunnen op verschillende manieren tot stand worden gebracht met behulp van een standaard Ethernet-kabel.

• Een 10BASE-T-hub of -switch kan worden aangesloten op de Switch via een twisted-pair categorie 3-, 4-, 5- of 5e UTP/STP-kabel.
• Een 100BASE-T-hub of -switch kan worden aangesloten op de Switch via een twisted-pair categorie 5 of betere UTP/STP-kabel.
• Een 1000BASE-T-switch kan worden aangesloten op de Switch via een twisted-pair categorie 5 of betere UTP/STP-kabel.

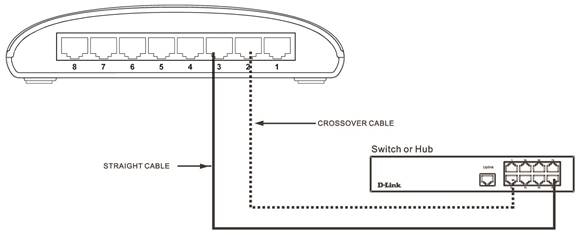

Figuur 3-2. Switch aangesloten op een poort op een hub of switch met behulp van een rechte of crossover-kabel – elke standaard Ethernet-kabel is prima

Verbinding maken met netwerkbackbone of server

Elk van de acht Gigabit Ethernet-poorten is ideaal voor uplinking naar een netwerkbackbone of netwerkserver.

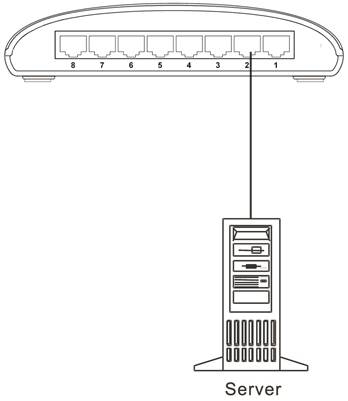

Figuur 3-3. Verbinding met een server

Technische specificaties

Woordenlijst

1000BASE-SX – Een korte lasergolflengte op multimode glasvezelkabel voor een maximale lengte van 550 meter.
1000BASE-LX – Een lange golflengte voor een "long haul" glasvezelkabel voor een maximale lengte van 10 kilometer.
100BASE-FX – 100Mbps Ethernet-implementatie over glasvezel.
100BASE-TX – 100Mbps Ethernet-implementatie over Categorie 5 en Type 1 Twisted Pair-bekabeling.
10BASE-T – De IEEE 802.3-specificatie voor Ethernet over Unshielded Twisted Pair (UTP)-bekabeling.
aging – Het automatisch verwijderen van dynamische vermeldingen uit de Switch Database die zijn verlopen en niet meer geldig zijn.
ATM – Asynchronous Transfer Mode. Een verbindingsgericht transmissieprotocol gebaseerd op cellen (pakketten) met een vaste lengte. ATM is ontworpen om een compleet scala aan gebruikersverkeer te vervoeren, waaronder spraak, data en videosignalen.
auto-negotiation – Een functie op een poort waarmee deze zijn mogelijkheden voor snelheid, duplex en flow control kan adverteren. Wanneer verbonden met een eindstation dat ook auto-negotiation ondersteunt, kan de link zelf de optimale werkingsconfiguratie detecteren.
backbone port – Een poort die geen apparaatadressen leert en die alle frames ontvangt met een onbekend adres. Backbone-poorten worden normaal gesproken gebruikt om de Switch te verbinden met de backbone van uw netwerk. Merk op dat backbone-poorten vroeger bekend stonden als designated downlink ports.
backbone – Het deel van een netwerk dat wordt gebruikt als het primaire pad voor het transporteren van verkeer tussen netwerksegmenten.
Bandwidth – Informatiecapaciteit, gemeten in bits per seconde, die een kanaal kan verzenden. De bandbreedte van Ethernet is 10Mbps, de bandbreedte van Fast Ethernet is 100Mbps.
baud rate – De schakelsnelheid van een lijn. Ook bekend als line speed (lijnsnelheid).
BOOTP – Het BOOTP-protocol stelt u in staat om automatisch een IP-adres toe te wijzen aan een bepaald MAC-adres telkens wanneer een apparaat wordt gestart. Daarnaast kan het protocol het subnetmasker en de standaardgateway toewijzen aan een apparaat.
bridge – Een apparaat dat lokale of externe netwerken met elkaar verbindt, ongeacht de protocollen op hoger niveau die betrokken zijn. Bridges vormen een enkel logisch netwerk, waardoor netwerkbeheer wordt gecentraliseerd.
broadcast – Een bericht dat wordt verzonden naar alle bestemmingsapparaten op het netwerk.
broadcast storm – Meerdere gelijktijdige broadcasts die typisch de beschikbare netwerkbandbreedte absorberen en netwerkfouten kunnen veroorzaken.
console port – De poort op de Switch die een terminal- of modemaansluiting accepteert. Het verandert de parallelle rangschikking van gegevens in computers in de seriële vorm die wordt gebruikt op datatransmissielinks. Deze poort wordt het vaakst gebruikt voor dedicated lokaal beheer.
CSMA/CD – Kanaaltoegangsmethode gebruikt door Ethernet- en IEEE 802.3-standaarden, waarbij apparaten alleen verzenden nadat ze het datakanaal gedurende een bepaalde periode vrij hebben gevonden. Wanneer twee apparaten gelijktijdig verzenden, treedt er een botsing op en vertragen de botsende apparaten hun heruitzendingen gedurende een willekeurige hoeveelheid tijd.
data center switching – Het punt van aggregatie binnen een bedrijfsnetwerk waar een switch high-performance toegang biedt tot serverfarms, een high-speed backbone-verbinding en een controlepunt voor netwerkbeheer en beveiliging.
Ethernet – Een LAN-specificatie die gezamenlijk is ontwikkeld door Xerox, Intel en Digital Equipment Corporation. Ethernet-netwerken werken op 10Mbps met behulp van CSMA/CD om over bekabeling te werken.
Fast Ethernet – 100Mbps-technologie gebaseerd op de Ethernet/CD-netwerktoegangsmethode.
Flow Control – (IEEE 802.3x) Een manier om pakketten tegen te houden bij de verzendpoort van het verbonden eindstation. Voorkomt pakketverlies bij een overbelaste switchpoort.
forwarding – Het proces van het verzenden van een pakket naar zijn bestemming door een internetwerkapparaat.
full duplex – Een systeem dat het mogelijk maakt om pakketten tegelijkertijd te verzenden en te ontvangen en, in feite, de potentiële doorvoer van een link verdubbelt.
half duplex – Een systeem dat het mogelijk maakt om pakketten te verzenden en te ontvangen, maar niet tegelijkertijd. Contrast met full duplex.
IP address – Internet Protocol-adres. Een unieke identificatie voor een apparaat dat is aangesloten op een netwerk met behulp van TCP/IP. Het adres is geschreven als vier octetten gescheiden door punten (periods) en is opgebouwd uit een netwerksectie, een optionele subnetsectie en een hostsectie.
IPX – Internetwork Packet Exchange. Een protocol dat communicatie mogelijk maakt in een NetWare-netwerk.
LAN – Local Area Network. Een netwerk van verbonden computerbronnen (zoals pc's, printers, servers) dat een relatief klein geografisch gebied bestrijkt (meestal niet groter dan een verdieping of gebouw). Gekenmerkt door hoge datasnelheden en lage foutpercentages.
latency – De vertraging tussen het moment dat een apparaat een pakket ontvangt en het moment dat het pakket wordt doorgestuurd via de bestemmingspoort.
line speed – Zie baud rate (baudrate).
main port – De poort in een veerkrachtige link die dataverkeer vervoert onder normale bedrijfsomstandigheden.
MDI – Medium Dependent Interface. Een Ethernet-poortverbinding waarbij de zender van het ene apparaat is verbonden met de ontvanger van een ander apparaat.
MDIX – Medium Dependent Interface Cross-over. Een Ethernet-poortverbinding waarbij de interne zend- en ontvanglijnen zijn gekruist.
MIB – Management Information Base. Slaat de beheerkenmerken en parameters van een apparaat op. MIB's worden gebruikt door het Simple Network Management Protocol (SNMP) om attributen van hun beheerde systemen te bevatten. De Switch bevat zijn eigen interne MIB.
multicast – Enkele pakketten gekopieerd naar een specifieke subset van netwerkadressen. Deze adressen worden gespecificeerd in het bestemmingsadresveld van het pakket.
protocol – Een set regels voor communicatie tussen apparaten op een netwerk. De regels dicteren formaat, timing, sequencing en foutcontrole.
resilient link – Een paar poorten dat kan worden geconfigureerd zodat de ene de datatransmissie overneemt als de andere uitvalt. Zie ook main port (hoofdpoort) en standby port (stand-bypoort).
RJ-45 – Standaard 8-aderige connectoren voor IEEE 802.3 10BASE-T-netwerken.
RMON – Remote Monitoring. Subset van SNMP MIB II, die bewakings- en beheermogelijkheden biedt door tot tien verschillende groepen informatie te adresseren.
RPS – Redundant Power System. Een apparaat dat een back-up stroombron biedt wanneer aangesloten op de Switch.
server farm – Een cluster van servers op een gecentraliseerde locatie dat een grote gebruikerspopulatie bedient.
SLIP – Serial Line Internet Protocol. Een protocol dat IP in staat stelt om over een seriële lijnverbinding te lopen.
SNMP – Simple Network Management Protocol. Een protocol dat oorspronkelijk is ontworpen om te worden gebruikt bij het beheren van TCP/IP-internetten. SNMP is momenteel geïmplementeerd op een breed scala aan computers en netwerkapparatuur en kan worden gebruikt om veel aspecten van netwerk- en eindstationbewerkingen te beheren.
Spanning Tree Protocol – (STP) Een bridge-gebaseerd systeem voor het bieden van fouttolerantie op netwerken. STP werkt door u in staat te stellen parallelle paden te implementeren voor netwerkverkeer en ervoor te zorgen dat redundante paden worden uitgeschakeld wanneer de hoofdpaden operationeel zijn en worden ingeschakeld als de hoofdpaden uitvallen.
stack – Een groep netwerkapparaten die zijn geïntegreerd om een enkel logisch apparaat te vormen.
standby port – De poort in een veerkrachtige link die de datatransmissie overneemt als de main port (hoofdpoort) in de link uitvalt.
switch – Een apparaat dat pakketten filtert, doorstuurt en overspoelt op basis van het bestemmingsadres van het pakket. De Switch leert de adressen die zijn gekoppeld aan elke switchpoort en bouwt tabellen op basis van deze informatie die worden gebruikt voor de schakelbeslissing.
TCP/IP – Een gelaagde set communicatieprotocollen die Telnet-terminalemulatie, FTP-bestandsoverdracht en andere diensten biedt voor communicatie tussen een breed scala aan computerapparatuur.
Telnet – Een TCP/IP-applicatieprotocol dat virtuele terminalservice biedt, waardoor een gebruiker kan inloggen op een ander computersysteem en toegang kan krijgen tot een host alsof de gebruiker rechtstreeks op de host is aangesloten.
TFTP – Trivial File Transfer Protocol. Hiermee kunt u bestanden (zoals software-upgrades) overbrengen vanaf een extern apparaat met behulp van de lokale beheermogelijkheden van uw switch.
UDP – User Datagram Protocol. Een internetstandaardprotocol dat een applicatieprogramma op het ene apparaat in staat stelt om een datagram naar een applicatieprogramma op een ander apparaat te verzenden.
VLAN – Virtual LAN. Een groep locatie- en topologie-onafhankelijke apparaten die communiceren alsof ze zich op een gemeenschappelijk fysiek LAN bevinden.
VLT – Virtual LAN Trunk. Een Switch-naar-Switch-link die verkeer vervoert voor alle VLAN's op elke Switch.
VT100 – Een type terminal dat ASCII-tekens gebruikt. VT100-schermen hebben een tekstgebaseerd uiterlijk.

Beoogde lezers

De DGS-1008D Manual bevat informatie voor de installatie en het beheer van de DGS-1008D Switch. Deze handleiding is bedoeld voor netwerkbeheerders die bekend zijn met concepten en terminologie van netwerkbeheer.

Opmerkingen, kennisgevingen en waarschuwingen

OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw apparaat beter te gebruiken.
KENNISGEVING: Een KENNISGEVING duidt op mogelijke schade aan hardware of verlies van gegevens en vertelt u hoe u het probleem kunt voorkomen.

Een WAARSCHUWING duidt op de mogelijkheid van materiële schade, persoonlijk letsel of overlijden.

Veiligheidsinstructies

Gebruik de volgende veiligheidsrichtlijnen om uw eigen persoonlijke veiligheid te waarborgen en om uw systeem te beschermen tegen mogelijke schade. In dit veiligheidsgedeelte wordt het waarschuwingspictogram ( ) gebruikt om waarschuwingen en voorzorgsmaatregelen aan te duiden die u moet lezen en opvolgen.

Veiligheidswaarschuwingen
Om het risico op lichamelijk letsel, elektrische schokken, brand en schade aan de apparatuur te verminderen, neemt u de volgende voorzorgsmaatregelen in acht.
Neem de servicemarkeringen in acht en volg ze op. Onderhoud geen enkel product anders dan zoals uitgelegd in uw systeemdocumentatie. Het openen of verwijderen van afdekkingen die zijn gemarkeerd met het driehoekige symbool met een bliksemschicht kan u blootstellen aan een elektrische schok. Alleen een opgeleide servicemonteur mag onderhoud uitvoeren aan onderdelen in deze compartimenten.
Als een van de volgende situaties zich voordoet, haal dan de stekker van het product uit het stopcontact en vervang het onderdeel of neem contact op met uw opgeleide serviceprovider:

• De voedingskabel, verlengkabel of stekker is beschadigd.
• Er is een voorwerp in het product gevallen.
• Het product is blootgesteld aan water.
• Het product is gevallen of beschadigd.
• Het product werkt niet correct wanneer u de bedieningsinstructies volgt.
  • Houd uw systeem uit de buurt van radiatoren en warmtebronnen. Blokkeer ook geen koelopeningen.
  • Mors geen voedsel of vloeistoffen op de onderdelen van uw systeem en gebruik het product nooit in een natte omgeving. Als het systeem nat wordt, raadpleeg dan het betreffende gedeelte in uw gids voor probleemoplossing of neem contact op met uw opgeleide serviceprovider.
  • Steek geen voorwerpen in de openingen van uw systeem. Dit kan brand of een elektrische schok veroorzaken door kortsluiting van interne componenten.
  • Gebruik het product alleen met goedgekeurde apparatuur.
  • Laat het product afkoelen voordat u afdekkingen verwijdert of interne componenten aanraakt.
  • Gebruik het product alleen met het type externe stroombron dat is aangegeven op het label met elektrische specificaties. Als u niet zeker bent van het type stroombron dat nodig is, raadpleeg dan uw serviceprovider of uw plaatselijke energiebedrijf.
  • Om schade aan uw systeem te voorkomen, moet u ervoor zorgen dat de spanningskeuzeschakelaar (indien aanwezig) op de voeding is ingesteld op de spanning die op uw locatie beschikbaar is:
• 115 volt (V)/60 hertz (Hz) in het grootste deel van Noord- en Zuid-Amerika en sommige landen in het Verre Oosten, zoals Zuid-Korea en Taiwan.
• 100 V/50 Hz in Oost-Japan en 100 V/60 Hz in West-Japan.
• 230 V/50 Hz in het grootste deel van Europa, het Midden-Oosten en het Verre Oosten.
  • Zorg er ook voor dat aangesloten apparaten elektrisch zijn beoordeeld om te werken met de stroom die op uw locatie beschikbaar is.
  • Gebruik alleen goedgekeurde voedingskabels. Als u geen voedingskabel hebt meegekregen voor uw systeem of voor een optie met wisselstroom die bedoeld is voor uw systeem, koop dan een voedingskabel die is goedgekeurd voor gebruik in uw land. De voedingskabel moet geschikt zijn voor het product en voor de spanning en stroom die op het label met de elektrische specificaties van het product staan vermeld. De spanning en stroomsterkte van de kabel moeten hoger zijn dan de waarden die op het product staan vermeld.
  • Om een elektrische schok te voorkomen, steekt u de voedingskabels van het systeem en de randapparatuur in geaarde stopcontacten. Deze kabels zijn uitgerust met driepolige stekkers om een goede aarding te garanderen. Gebruik geen adapterstekkers en verwijder de aardingspen niet van een kabel. Als u een verlengkabel moet gebruiken, gebruik dan een 3-draads kabel met geaarde stekkers.
  • Neem de specificaties van de verlengkabel en de stekkerdoos in acht. Zorg ervoor dat de totale ampèrewaarde van alle producten die op de verlengkabel of stekkerdoos zijn aangesloten niet meer dan 80 procent van de ampèrelimiet voor de verlengkabel of stekkerdoos bedraagt.
  • Gebruik een overspanningsbeveiliging, lijnconditioner of noodstroomvoeding (UPS) om uw systeem te beschermen tegen plotselinge, voorbijgaande stijgingen en dalingen van de elektrische stroom.
  • Plaats de systeemkabels en voedingskabels zorgvuldig; leid de kabels zo dat er niet op kan worden getrapt of over gestruikeld. Zorg ervoor dat er niets op de kabels rust.
  • Wijzig geen voedingskabels of stekkers. Raadpleeg een erkende elektricien of uw energiebedrijf voor aanpassingen op de locatie. Volg altijd uw lokale/nationale bedradingsvoorschriften.
  • Neem de volgende richtlijnen in acht bij het aansluiten of loskoppelen van de stroomtoevoer naar hot-pluggable voedingen, indien deze bij uw systeem worden aangeboden:
• Installeer de voeding voordat u de voedingskabel op de voeding aansluit.
• Haal de voedingskabel uit het stopcontact voordat u de voeding verwijdert.
• Als het systeem meerdere stroombronnen heeft, schakel dan de stroom naar het systeem uit door alle voedingskabels uit de voedingen te halen.
  • Verplaats producten met zorg; zorg ervoor dat alle zwenkwielen en/of stabilisatoren stevig aan het systeem zijn bevestigd. Vermijd plotselinge stops en oneffen oppervlakken.

Algemene voorzorgsmaatregelen voor rack-monteerbare producten
Neem de volgende voorzorgsmaatregelen in acht voor de stabiliteit en veiligheid van het rack. Raadpleeg ook de documentatie over de rackinstallatie die bij het systeem en het rack wordt geleverd voor specifieke waarschuwingen en procedures.
Systemen worden beschouwd als componenten in een rack. Dus "component" verwijst naar elk systeem, evenals naar diverse randapparatuur of ondersteunende hardware.

Het installeren van systemen in een rack zonder de voor- en zijstabilisatoren kan ertoe leiden dat het rack omvalt, wat onder bepaalde omstandigheden kan leiden tot lichamelijk letsel. Installeer daarom altijd de stabilisatoren voordat u componenten in het rack installeert.
Nadat u een systeem/componenten in een rack hebt geïnstalleerd, trek dan nooit meer dan één component tegelijk uit het rack op de schuifelementen. Het gewicht van meer dan één uitgeschoven component kan ertoe leiden dat het rack omvalt en ernstig letsel kan veroorzaken.
Voordat u aan het rack gaat werken, moet u ervoor zorgen dat de stabilisatoren aan het rack zijn bevestigd, tot aan de vloer zijn uitgeschoven en dat het volledige gewicht van het rack op de vloer rust. Installeer voor- en zijstabilisatoren op een enkel rack of voorstabilisatoren voor gekoppelde meerdere racks voordat u aan het rack gaat werken.
Laad het rack altijd van onder naar boven en laad het zwaarste item eerst in het rack.
Zorg ervoor dat het rack waterpas en stabiel staat voordat u een component uit het rack schuift.
Wees voorzichtig bij het indrukken van de ontgrendelingshendels van de componentrail en het in- of uitschuiven van een component in een rack; de schuifrails kunnen uw vingers beknellen.
Nadat een component in het rack is geplaatst, schuift u de rail voorzichtig in een vergrendelde positie en schuift u de component vervolgens in het rack.
Overbelast de wisselstroomgroep die de stroom naar het rack levert niet. De totale rackbelasting mag niet meer dan 80 procent van de nominale waarde van de groep bedragen.
Zorg ervoor dat de lucht goed kan circuleren naar de componenten in het rack.
Stap niet op een component of ga er niet op staan tijdens het onderhoud aan andere componenten in een rack.
OPMERKING: Een gekwalificeerde elektricien moet alle aansluitingen op gelijkstroom en op veiligheidsaarding uitvoeren. Alle elektrische bedrading moet voldoen aan de toepasselijke lokale of nationale voorschriften en praktijken.

Schakel nooit de aardgeleider uit en gebruik de apparatuur nooit zonder een correct geïnstalleerde aardgeleider. Neem contact op met de betreffende instantie voor elektrische inspectie of een elektricien als u niet zeker weet of er een geschikte aarding beschikbaar is.

Het systeemchassis moet positief geaard zijn op het frame van de rackkast. Probeer geen stroom op het systeem aan te sluiten voordat de aardingskabels zijn aangesloten. De voltooide stroom- en veiligheidsaardingbedrading moet worden geïnspecteerd door een gekwalificeerde elektrische inspecteur. Er bestaat een energiegevaar als de veiligheidsaardingskabel wordt weggelaten of losgekoppeld.

Bescherming tegen elektrostatische ontlading
Statische elektriciteit kan delicate componenten in uw systeem beschadigen. Om statische schade te voorkomen, ontlaadt u statische elektriciteit uit uw lichaam voordat u elektronische componenten aanraakt, zoals de microprocessor. U kunt dit doen door periodiek een onbeschilderd metalen oppervlak op het chassis aan te raken.
U kunt ook de volgende stappen ondernemen om schade door elektrostatische ontlading (ESD) te voorkomen:

1. Wanneer u een statisch gevoelig onderdeel uit de verzenddoos haalt, verwijder het onderdeel dan niet uit het antistatische verpakkingsmateriaal totdat u klaar bent om het onderdeel in uw systeem te installeren. Voordat u de antistatische verpakking uitpakt, moet u ervoor zorgen dat u statische elektriciteit uit uw lichaam ontlaadt.
2. Wanneer u een gevoelig onderdeel vervoert, plaatst u het eerst in een antistatische container of verpakking.
3. Behandel alle gevoelige componenten in een statisch veilige omgeving. Gebruik indien mogelijk antistatische vloermatten, werkbankmatten en een antistatische aardingsband.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download D-Link DGS-1008D Handleiding

Beschikbare talen
