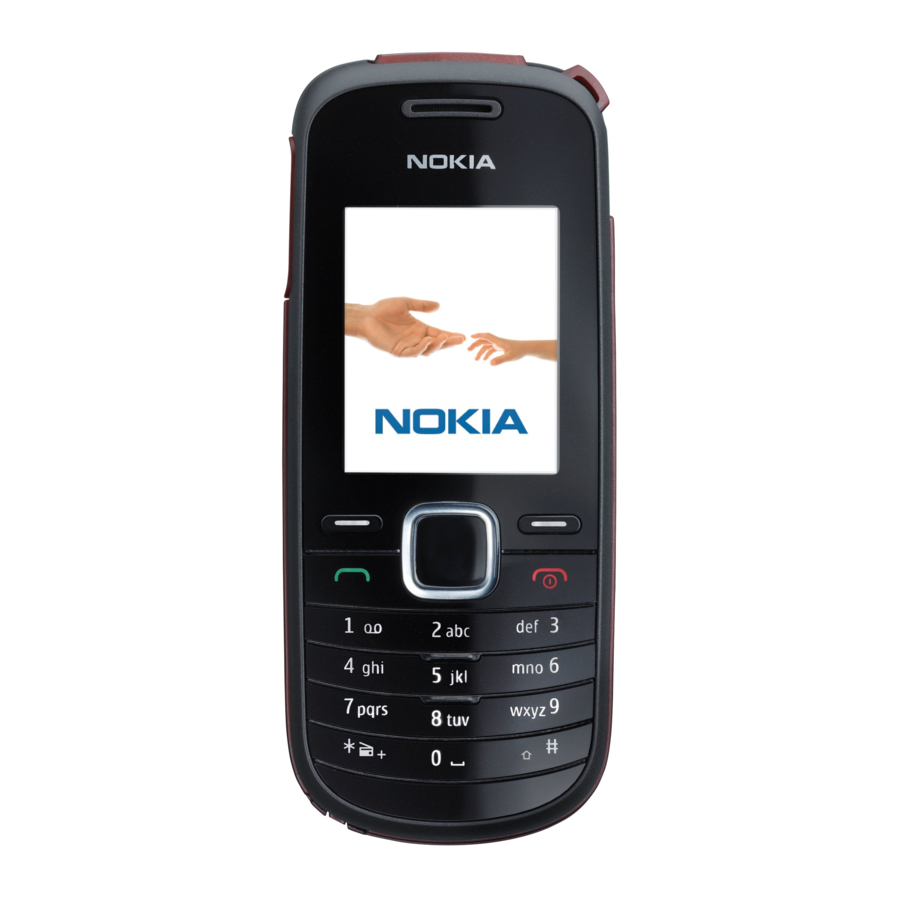

Nokia 1661 (RH-121 / RH-122) Handleiding

TRANSCEIVER-EIGENSCHAPPEN

Band:
EGSM 900/1800
GSM 850/1900

Display:
Resolutie 128 x 160
65.000 kleuren TFT-display

Besturingssysteem:
Series 30

Aansluitingen:
AC-3-oplader, AC-6C reis USB-oplader, 2,5 mm AV-connector

ESD-BESCHERMING

Nokia vereist dat servicepunten voldoende ESD-bescherming (tegen statische elektriciteit) hebben bij het onderhoud van de telefoon.
Elk product waarvan de afdekkingen zijn verwijderd, moet met ESD-bescherming worden behandeld. De SIM-kaart kan zonder ESD-bescherming worden vervangen als het product verder klaar is voor gebruik.
Om de afdekkingen te vervangen, moet ESD-bescherming worden toegepast.
Alle elektronische onderdelen van het product zijn gevoelig voor ESD. Zelfs weerstanden kunnen worden beschadigd door statische elektriciteitsontlading.
Alle ESD-gevoelige onderdelen moeten tijdens transport en behandeling buiten een ESD-beschermde omgeving (EPA) in gemetalliseerde beschermzakken worden verpakt.
Elke reparatie waarbij het product wordt geopend of de productcomponenten worden gehanteerd, moet onder ESD-bescherming worden uitgevoerd.
ESD-beschermde reserveonderdelenpakketten mogen NIET buiten een ESD-beschermde omgeving worden geopend/gesloten.
Neem voor meer informatie en lokale vereisten over ESD-bescherming en een ESD-beschermde omgeving contact op met uw lokale vertegenwoordiger van Nokia After Market Services.

ONDERHOUD EN VERZORGING

Dit product is van superieur ontwerp en vakmanschap en moet met zorg worden behandeld. De onderstaande suggesties helpen u om aan uw garantieverplichtingen te voldoen en vele jaren van dit product te genieten.

• Houd de telefoon en alle onderdelen en accessoires buiten het bereik van kleine kinderen.
• Houd de telefoon droog. Neerslag, vochtigheid en alle soorten vloeistoffen of vocht kunnen mineralen bevatten die elektronische circuits corroderen.
• Gebruik of bewaar de telefoon niet in stoffige, vuile omgevingen. De bewegende delen kunnen beschadigd raken.
• Bewaar de telefoon niet in hete omgevingen. Hoge temperaturen kunnen de levensduur van elektronische apparaten verkorten, batterijen beschadigen en bepaalde plastics vervormen of smelten.
• Bewaar de telefoon niet in koude omgevingen. Wanneer hij opwarmt (tot zijn normale temperatuur), kan er zich vocht binnenin vormen, wat elektronische printplaten kan beschadigen.
• Laat de telefoon niet vallen, stoot er niet tegen en schud hem niet. Ruwe behandeling kan interne printplaten breken.
• Gebruik geen agressieve chemicaliën, oplosmiddelen of sterke reinigingsmiddelen om de telefoon schoon te maken.
• Beschilder de telefoon niet. Verf kan de bewegende delen verstoppen en een goede werking verhinderen.
• Gebruik alleen de meegeleverde of een goedgekeurde vervangende antenne. Niet-goedgekeurde antennes, wijzigingen of hulpstukken kunnen de telefoon beschadigen en de voorschriften voor radioapparatuur overtreden.

Alle bovenstaande suggesties zijn in gelijke mate van toepassing op het product, de batterij, de oplader of een ander accessoire.

BATTERIJ-INFORMATIE

Opmerking: De volledige prestatie van een nieuwe batterij wordt pas bereikt na twee of drie volledige laad- en ontlaadcycli! De batterij kan honderden keren worden opgeladen en ontladen, maar zal uiteindelijk verslijten.
Wanneer de bedrijfstijd (gesprekstijd en stand-by tijd) merkbaar korter is dan normaal, is het tijd om een nieuwe batterij te kopen. Gebruik alleen batterijen die zijn goedgekeurd door de telefoonfabrikant en laad de batterij alleen op met de opladers die zijn goedgekeurd door de fabrikant.
Koppel de oplader los wanneer deze niet in gebruik is. Laat de batterij niet langer dan een week aangesloten op een oplader, omdat overladen de levensduur kan verkorten.
Indien ongebruikt, zal een volledig opgeladen batterij zich na verloop van tijd ontladen. Extreme temperaturen kunnen het vermogen van uw batterij om op te laden beïnvloeden.
Voor goede gebruikstijden met Ni-Cd/NiMh-batterijen, ontlaad de batterij van tijd tot tijd door het product ingeschakeld te laten totdat het vanzelf uitschakelt (of door gebruik te maken van de batterijontlaadfunctie van een goedgekeurd accessoire dat beschikbaar is voor het product).
Probeer de batterij niet op een andere manier te ontladen. Gebruik de batterij alleen voor het beoogde doel.
Gebruik nooit een beschadigde oplader of batterij.
Sluit de batterij niet kort. Onbedoeld kortsluiten kan optreden wanneer een metalen voorwerp (munt, paperclip of pen) een directe verbinding veroorzaakt tussen de + en - polen van de batterij (metalen strips op de batterij), bijvoorbeeld wanneer u een reservebatterij in uw zak of tas meedraagt. Het kortsluiten van de polen kan de batterij of het verbindende voorwerp beschadigen.
Het achterlaten van de batterij op warme of koude plaatsen, zoals in een gesloten auto in zomerse of winterse omstandigheden, zal de capaciteit en levensduur van de batterij verminderen. Probeer de batterij altijd tussen 15 °C en 25 °C (59 °F en 77 °F) te bewaren.
Een telefoon met een warme of koude batterij werkt mogelijk tijdelijk niet, zelfs niet als de batterij volledig is opgeladen. De prestaties van batterijen zijn vooral beperkt bij temperaturen ver onder het vriespunt.
Gooi batterijen niet in vuur! Gooi batterijen weg volgens de plaatselijke voorschriften (bijv. recycling).
Niet weggooien als huishoudelijk afval.

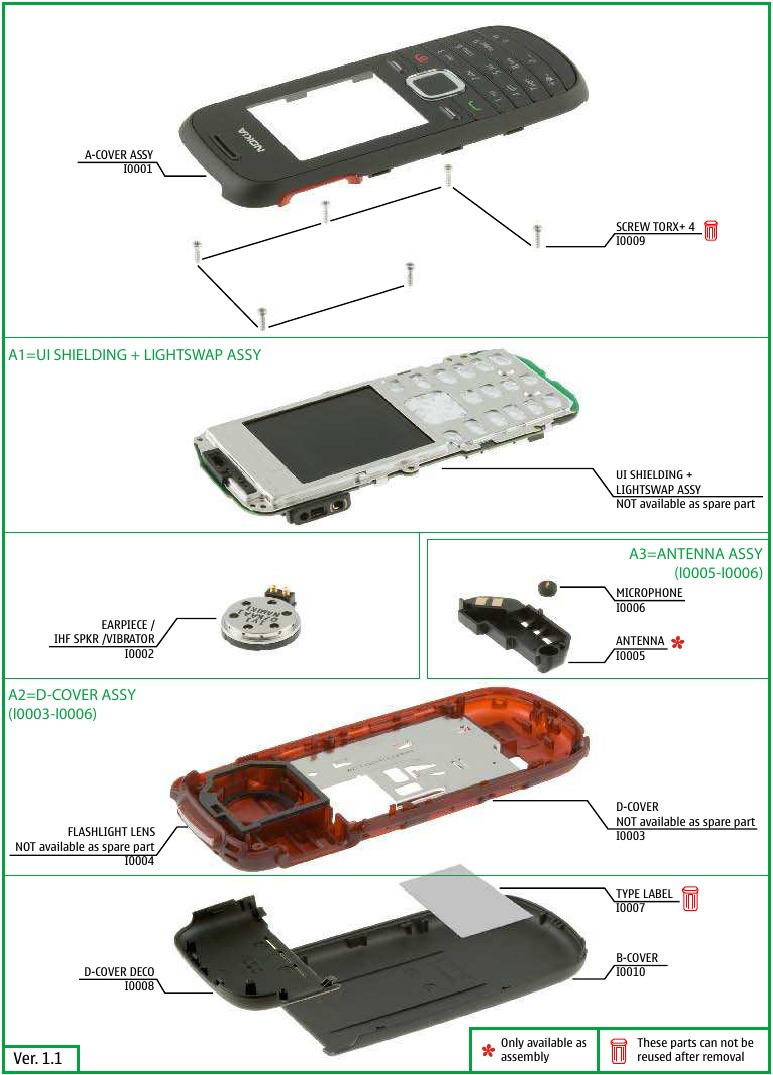

UITGEKLAPTE WEERGAVE

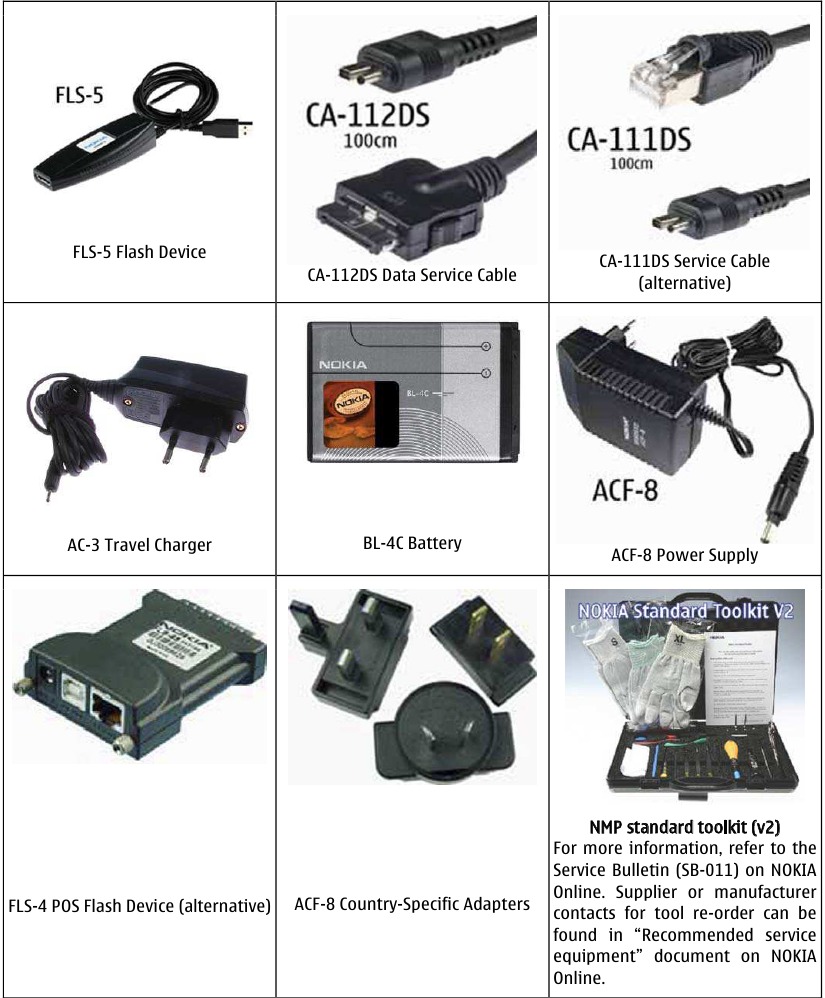

SERVICEAPPARATUUR

SW-UPDATE

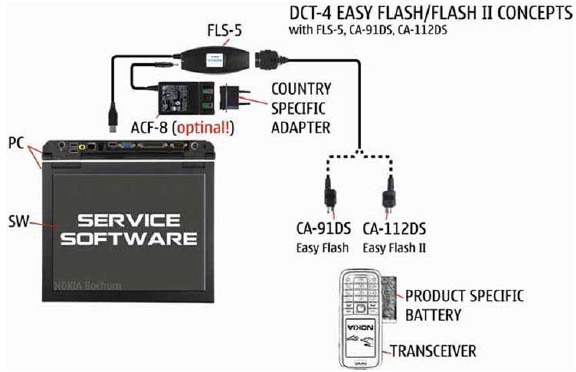

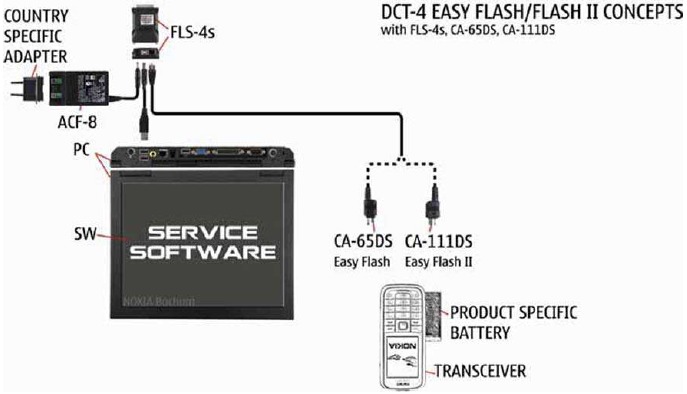

Flash concept- (Point of Sales)
Om de FLS-5 of FLS-4s Flash Dongle te gebruiken, moet u de gebruikershandleiding in de verkooppakket volgen. Controleer altijd op de laatste versie van flashsoftware, die beschikbaar is op Nokia Online.

Gebruik voor het flashen met FLS-5 de CA-112DS-kabel

Gebruik voor het flashen met FLS-4 de CA-111DS-kabel
OPMERKING: Niet langer beschikbaar voor aankoop

INSTRUCTIES VOOR DEMONTAGE

1. Nokia 1661 demontage

2. U moet de Nokia Standard Toolkit versie 2 gebruiken.

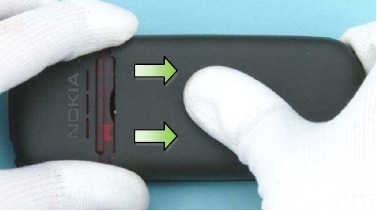

3. Om de B-COVER te verwijderen, trekt u deze in de aangegeven richting.

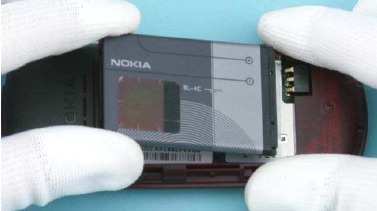

4. Verwijder de batterij.

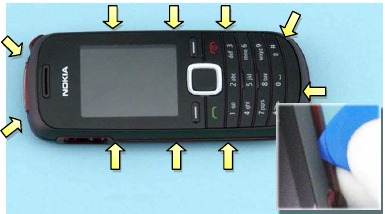

5. Gebruik de SRT-6 om de A-COVER los te maken. Schuif de SRT-6 langs de rand van de afdekking om de 10 klemmen los te maken.

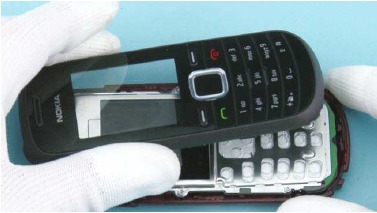

6. Verwijder de A-COVER.

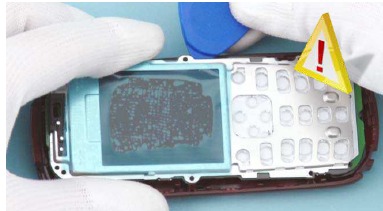

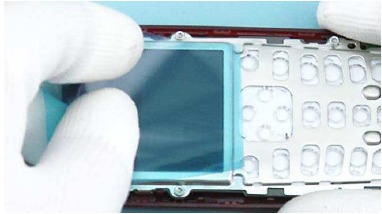

7. Bescherm het lcd-scherm met een beschermfolie.

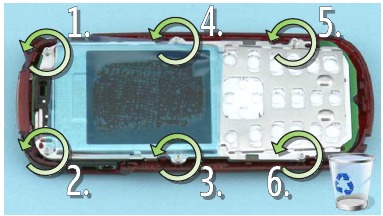

8. Draai de zes Torx+ 4-schroeven in de aangegeven volgorde los.

9. Gebruik de SRT-6 om de LIGHT SWAP MODULE voorzichtig op te tillen.

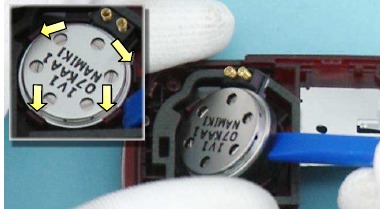

10. Maak de klemmen los die de EARPIECE/IHF SPEAKER/VIBRATOR vasthouden met de SS-93. Verwijder vervolgens de assemblage.

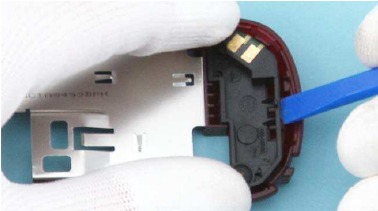

11. Om de ANTENNA ASSEMBLY los te maken, plaatst u eerst de SS-93 tussen de assemblage en de D-COVER. Til vervolgens de assemblage voorzichtig op.

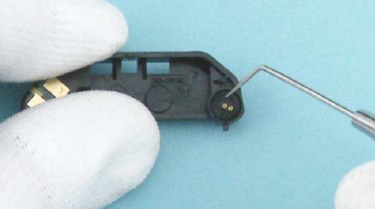

12. Gebruik het tandheelkundig gereedschap om de MICROPHONE te verwijderen.

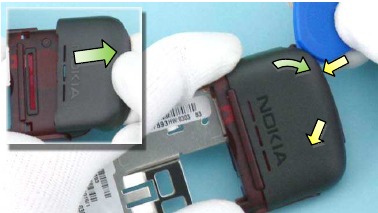

13. Om de D-COVER DECO te verwijderen, maakt u de twee klemmen los door de SRT-6 langs de onderrand van de afdekking te schuiven. Trek vervolgens de afdekking in de aangegeven richting.

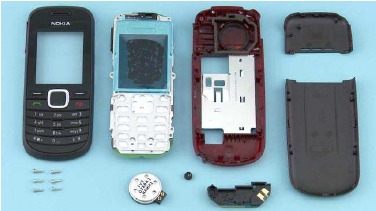

14. De demontage van de Nokia 1661 is nu voltooid.


-EINDE VAN DEMONTAGE-

MONTAGE-TIPS

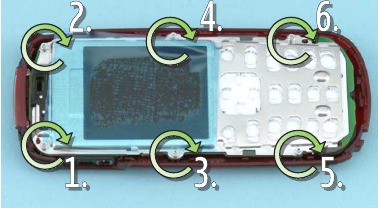

1. Draai de Torx+ 4-schroeven vast tot een koppel van 15 Ncm in de aangegeven volgorde.


WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Raadpleeg de gebruikershandleiding van de telefoon voor instructies met betrekking tot bediening, verzorging en onderhoud, inclusief belangrijke veiligheidsinformatie. Let ook op het volgende:

Waarschuwingen

1. VOORZICHTIGHEID IS GEBODEN BIJ INSTALLATIE IN VOERTUIGEN DIE ZIJN UITGERUST MET ELEKTRONISCHE MOTORMANAGEMENTSYSTEMEN EN ANTISLIP-REMSYSTEMEN. ONDER BEPAALDE STORINGSOMSTANDIGHEDEN KAN DE UITGEZONDEN RF-ENERGIE HUN WERKING BEÏNVLOEDEN. RAADPLEEG INDIEN NODIG DE VOERTUIGDEALER/FABRIKANT OM DE IMMUNITEIT VAN ELEKTRONISCHE VOERTUIGSYSTEMEN VOOR RF-ENERGIE TE BEPALEN.
2. DE DRAAGBARE TELEFOON MAG NIET WORDEN GEBRUIKT IN GEBIEDEN WAAR ZICH MOGELIJK EXPLOSIEVE ATMOSFEREN KUNNEN BEVINDEN, BIJVOORBEELD BENZINESTATIONS (TANKSTATIONS), STRAALGEBIEDEN ENZ.
3. DE WERKING VAN ALLE RADIOZENDAPPARATUUR, INCLUSIEF MOBIELE TELEFOONS, KAN DE WERKING VAN ONVOLDOENDE BESCHERMDE MEDISCHE APPARATUUR VERSTOREN. RAADPLEEG EEN ARTS OF DE FABRIKANT VAN DE MEDISCHE APPARATUUR ALS U VRAGEN HEEFT. ANDERE ELEKTRONISCHE APPARATUUR KAN OOK ONDERHEVIG ZIJN AAN STORINGEN.

Voorzorgsmaatregelen

1. Onderhoud en uitlijning mogen alleen worden uitgevoerd door gekwalificeerd personeel.
2. Zorg ervoor dat al het werk wordt uitgevoerd op een antistatische werkplek en dat er een antistatische polsband wordt gedragen.
3. Gebruik alleen goedgekeurde componenten zoals gespecificeerd in de onderdelenlijst.
4. Zorg ervoor dat alle componenten, modules, schroeven en isolatoren correct worden teruggeplaatst na onderhoud en uitlijning.
5. Zorg ervoor dat alle kabels en draden correct worden herpositioneerd
