Nokia 108, 108 DS Handleiding

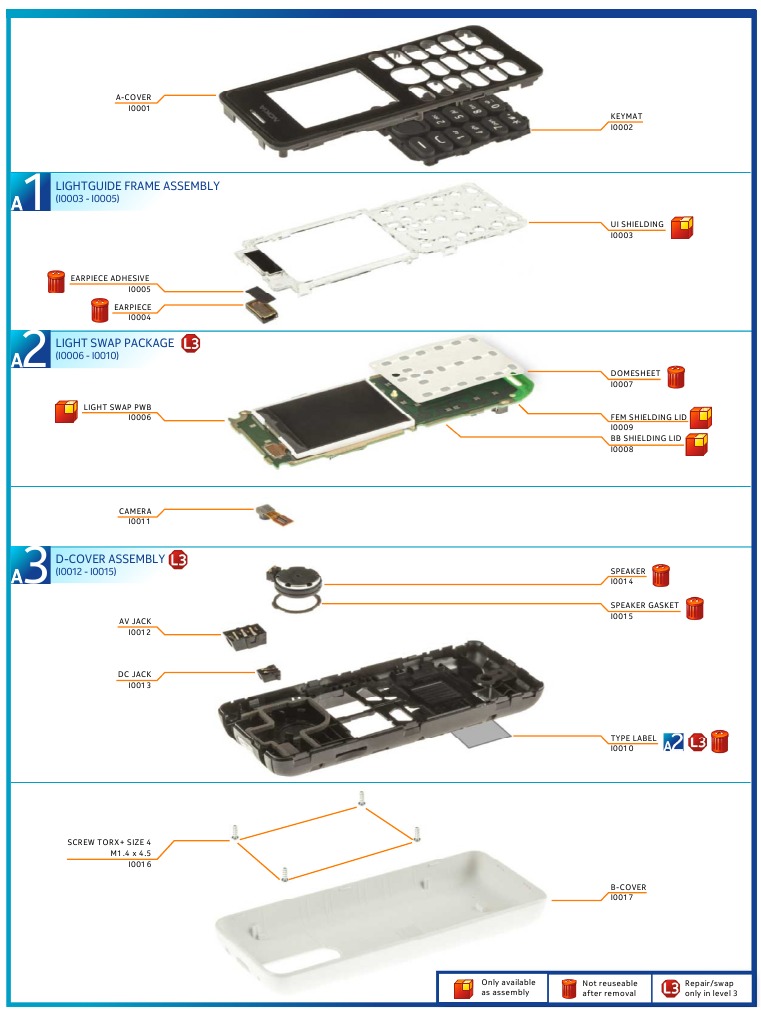

Explosietekening

Demontagestappen

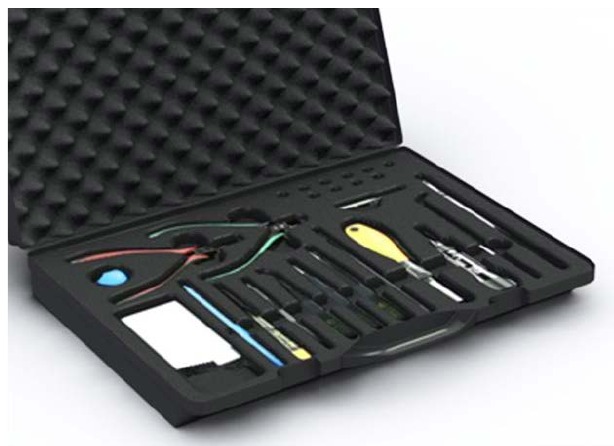

1. Voor het demonteren heb je de Nokia Standard toolkit versie 2 nodig.
   Let op: het apparaat dat in deze demontageprocedure wordt gebruikt, is de dual SIM-variant, RM-944. Alle demontagestappen zijn hetzelfde voor zowel de single- als dual SIM-varianten.

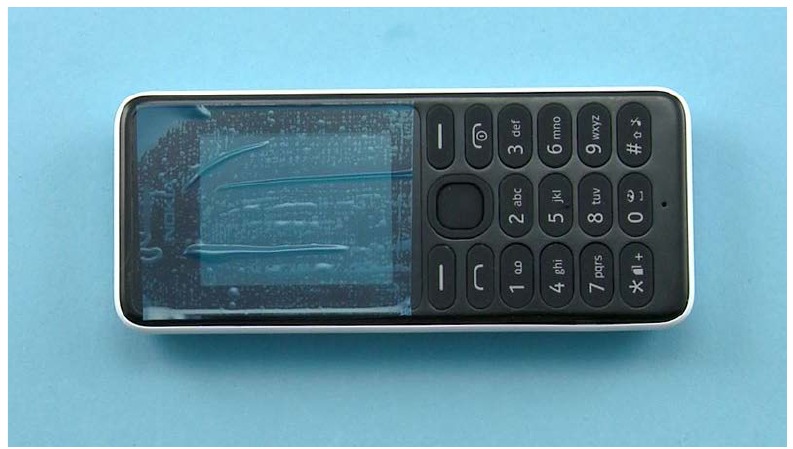

2. Bescherm het A-COVER venster met beschermfolie.

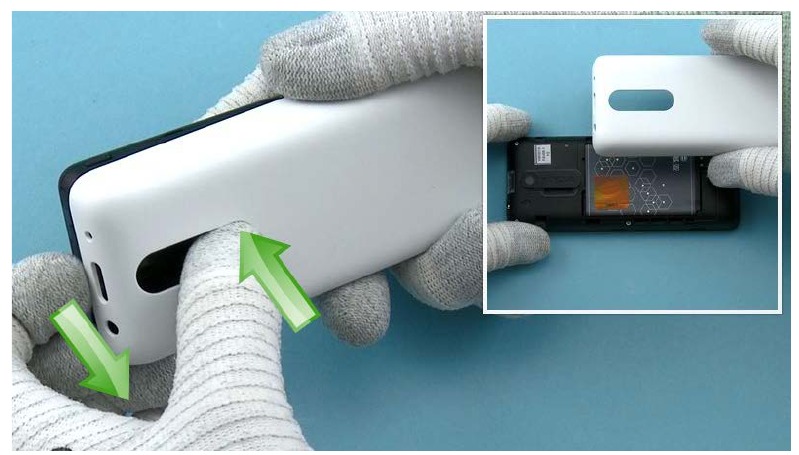

3. Om de B-COVER los te maken, druk je op de CAMERA BEZEL en trek je vervolgens de B-COVER met je vingers eraf. Verwijder de B-COVER.

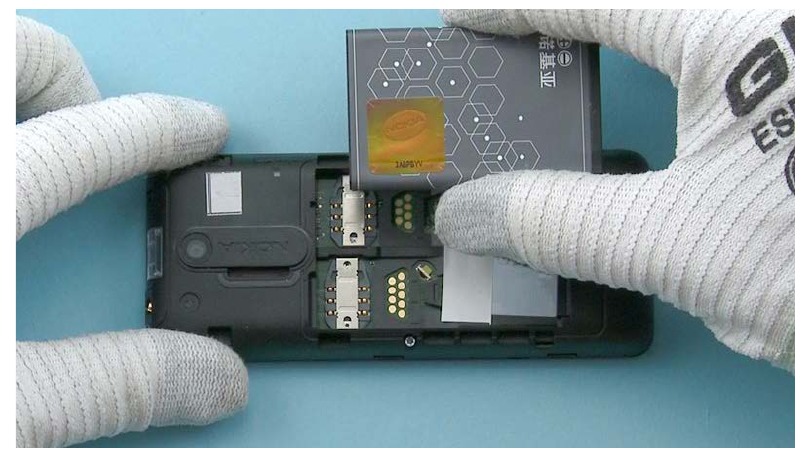

4. Verwijder ook de BATTERIJ als die er is.

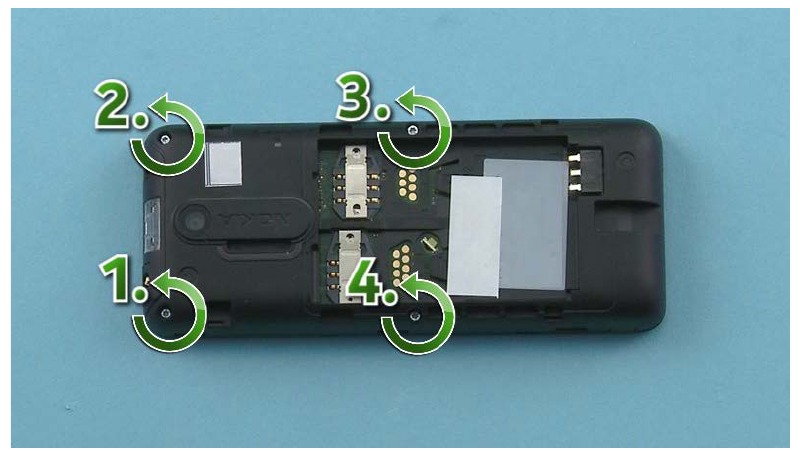

5. Draai de vier Torx+ schroeven van maat 4 in de aangegeven volgorde los.

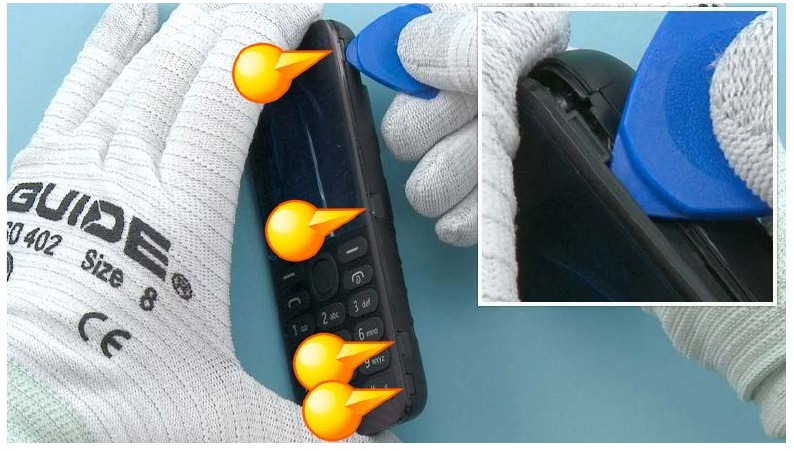

6. Om de D-COVER en de A-COVER te scheiden, maak je eerst de getoonde clips aan de rechterkant los met de SRT-6.

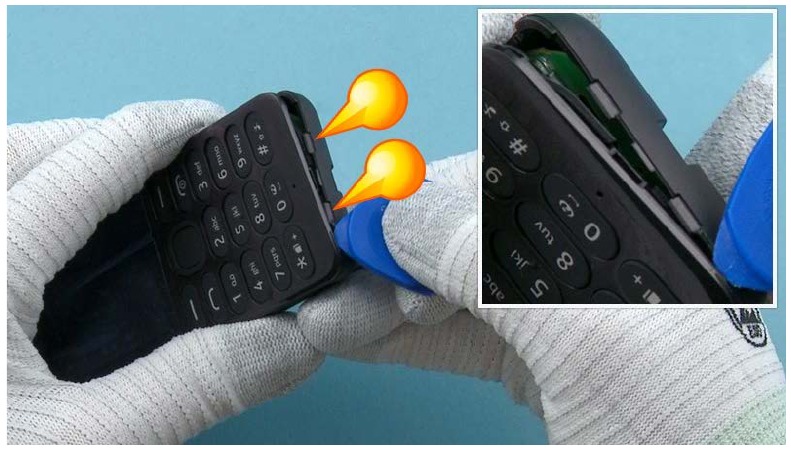

7. Gebruik de SRT-6 om de clips aan de onderkant los te maken.

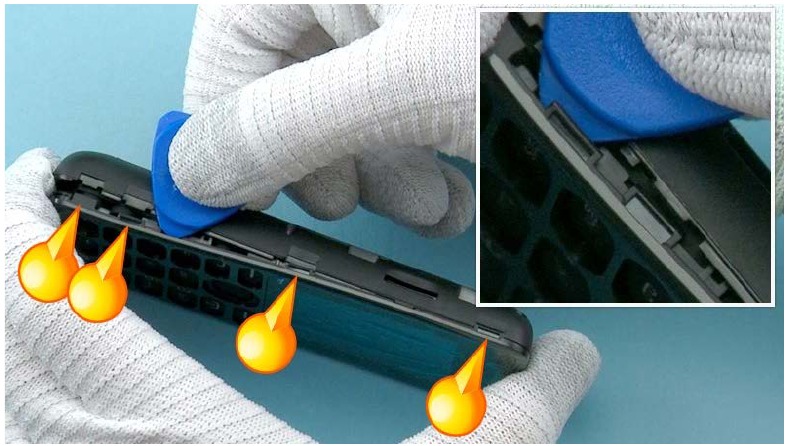

8. Maak vervolgens de clips los van de linkerkant van het apparaat.

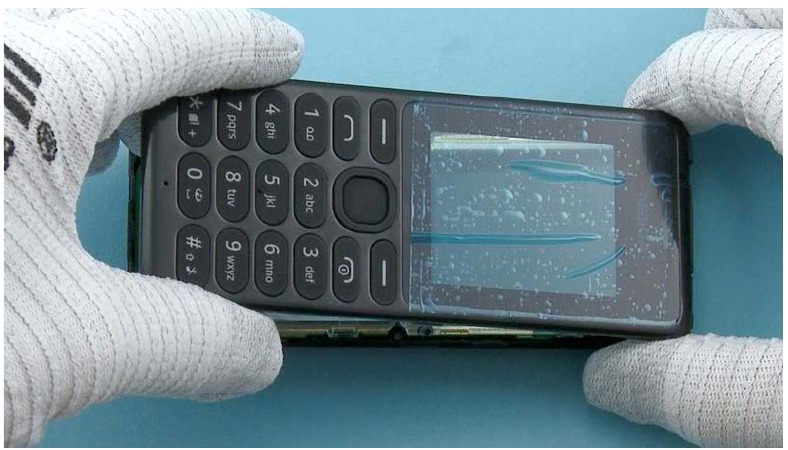

9. Til de onderkant van de A-COVER op en maak de clips aan de bovenkant los.

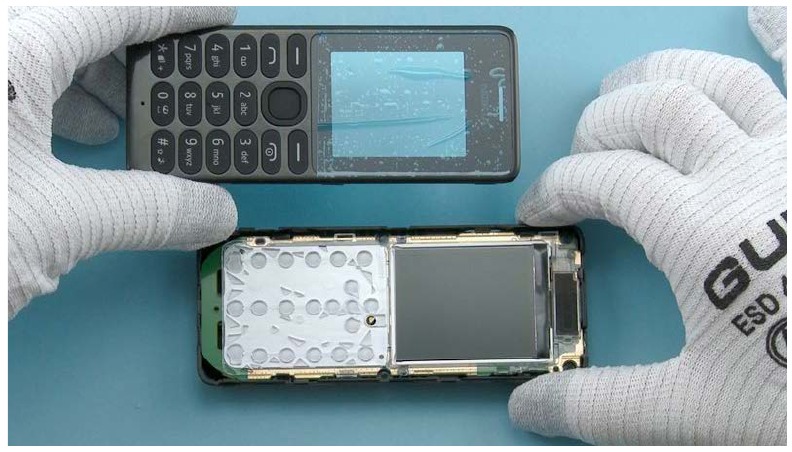

10. De D-COVER en de A-COVER kunnen nu worden gescheiden.

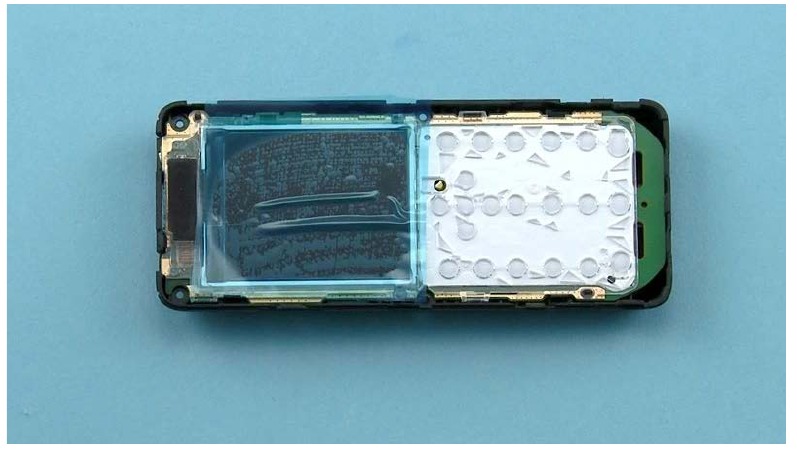

11. Bescherm het DISPLAY met beschermfolie.

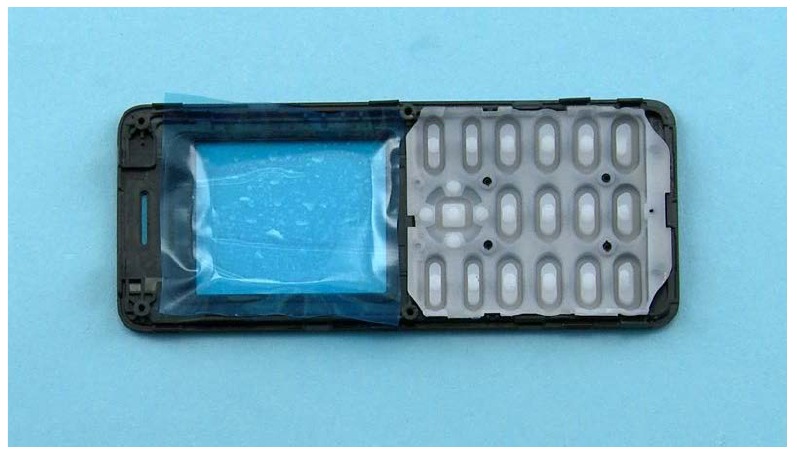

12. Bescherm de andere kant van het A-COVER venster met beschermfolie.

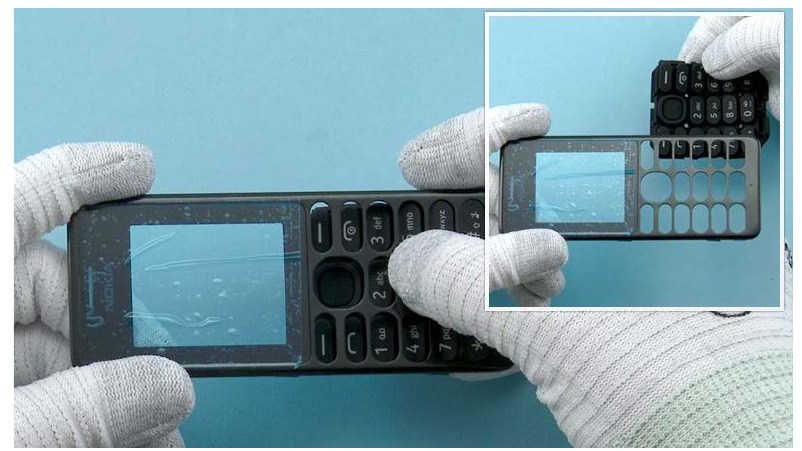

13. Duw de KEYMAT uit de A-COVER.

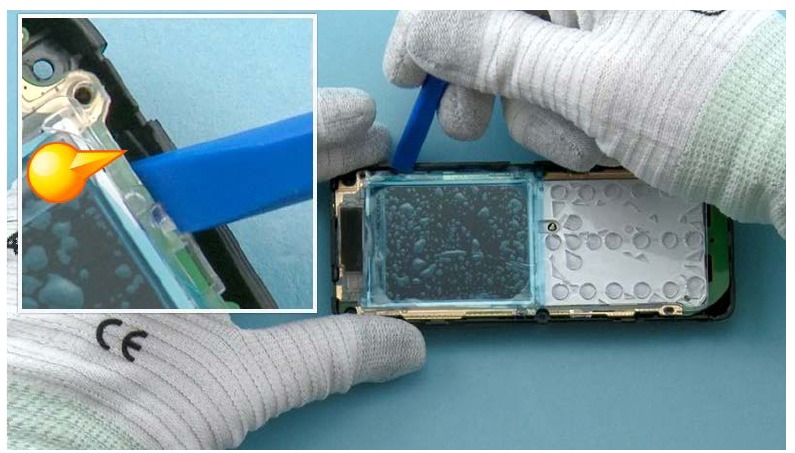

14. Om de ENGINE BOARD los te maken, maak je eerst deze clip los in de buurt van het geleidegat met de SS-93.

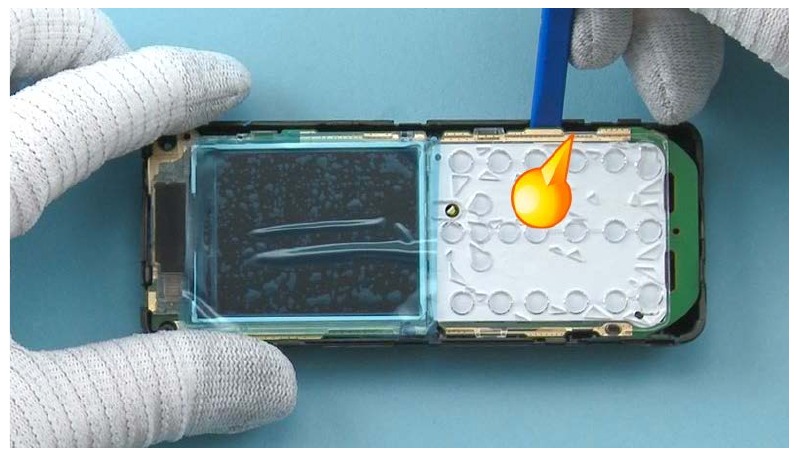

15. Maak vervolgens de getoonde clip los met de SS-93.

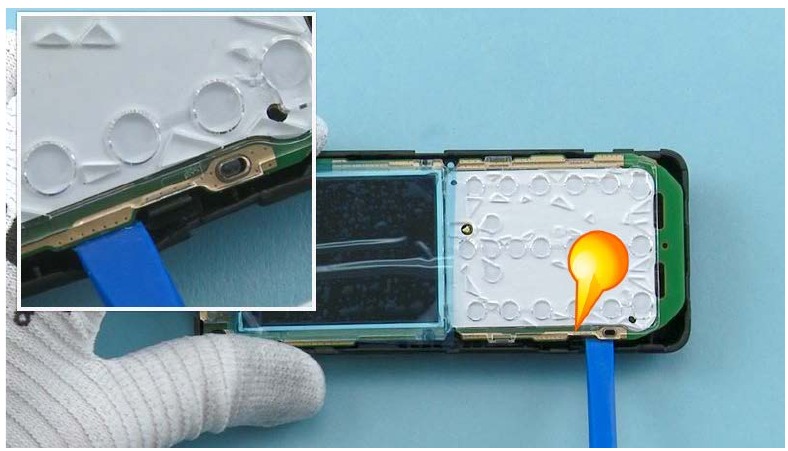

16. Ga verder door de clip in de buurt van het geleidegat los te maken van de linkerkant van het apparaat.

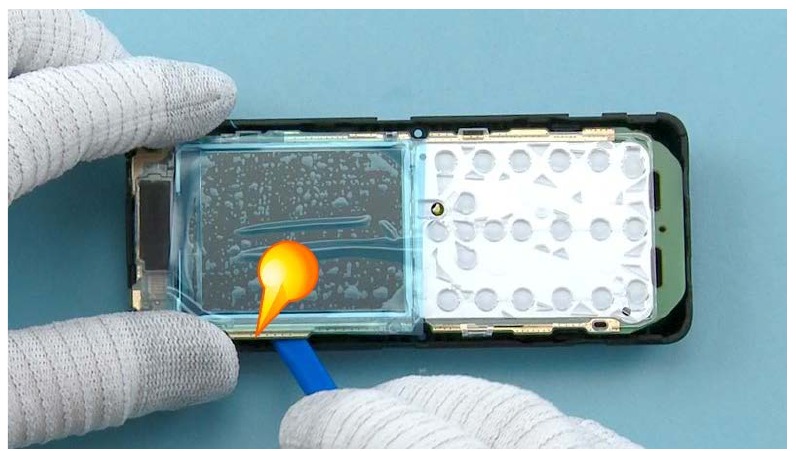

17. Maak vervolgens de getoonde clip los.

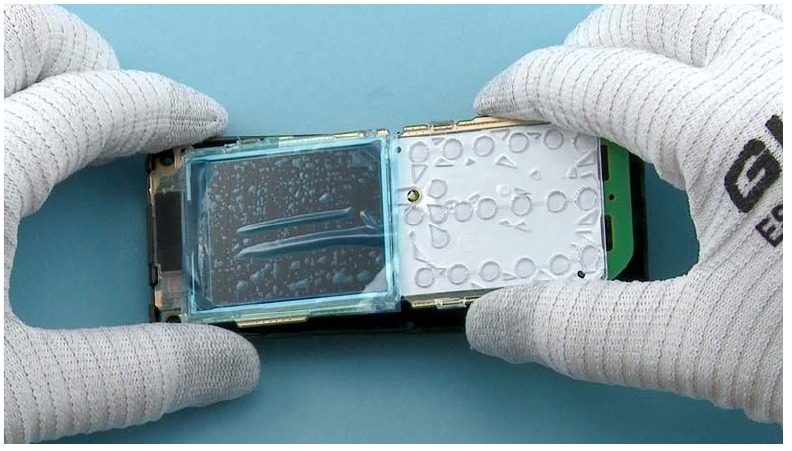

18. Om de ENGINE BOARD inclusief de UI SHIELDING los te maken, til je eerst de onderkant op en verwijder je deze vervolgens.

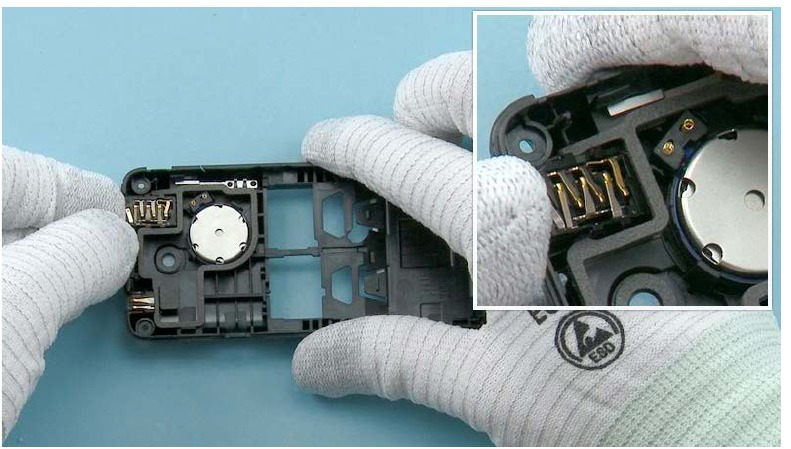

19. Til de HEADSET JACK op met je vingers.

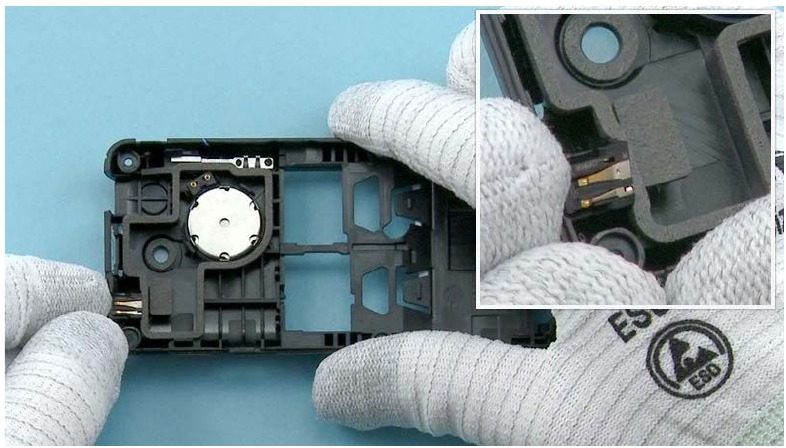

20. Til de DC JACK op met je vingers.

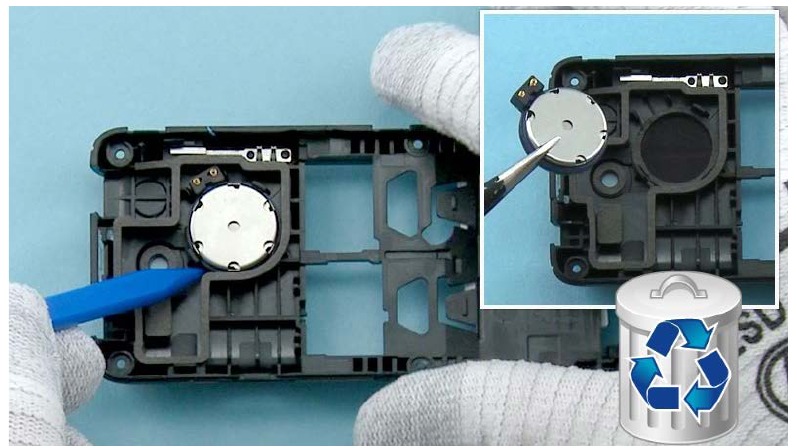

21. Gebruik het scherpe uiteinde van de SS-93 om de SPEAKER los te maken. Gebruik een pincet om de SPEAKER te verwijderen. Gebruik hem niet opnieuw. Gooi hem weg.

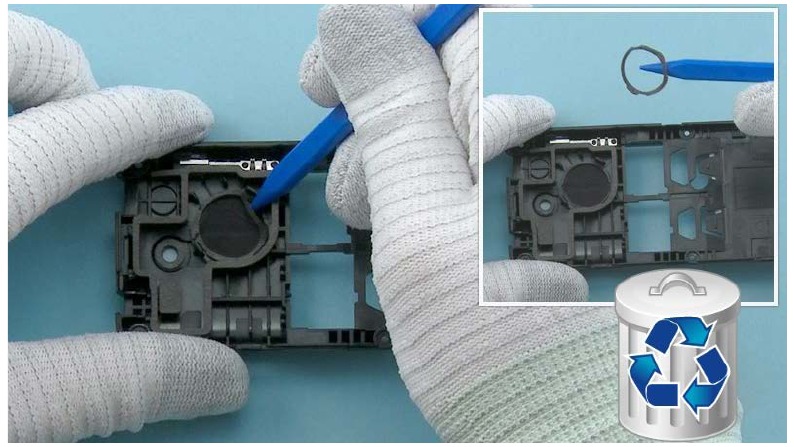

22. Gebruik het scherpe uiteinde van de SS-93 om de SPEAKER GASKET te verwijderen. Gebruik hem niet opnieuw. Gooi hem weg.

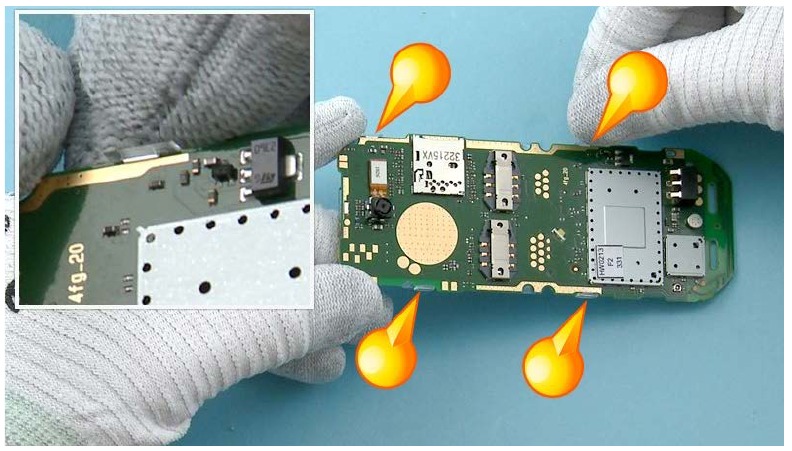

23. Maak de clips los die de UI SHIELDING op de ENGINE BOARD houden.

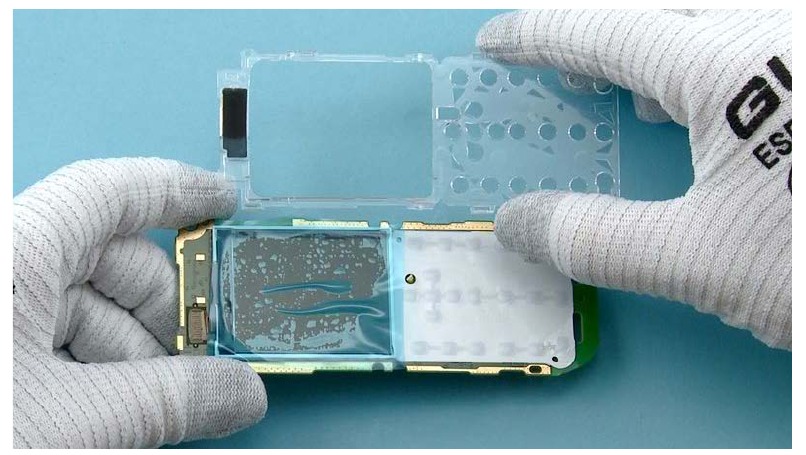

24. Verwijder de UI SHIELDING.

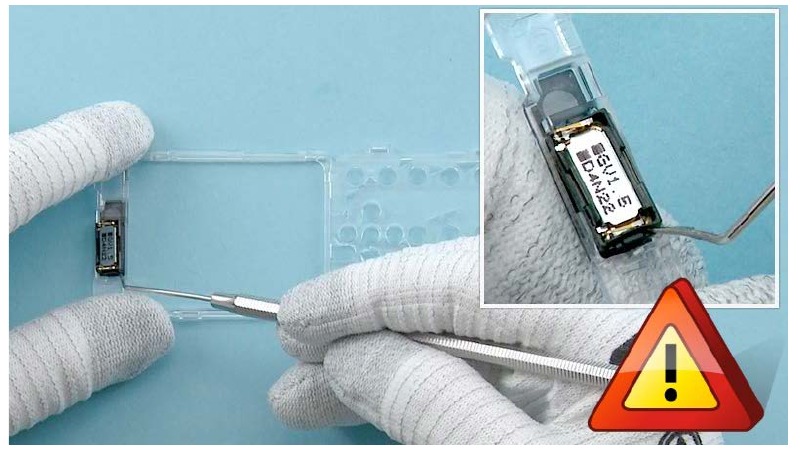

25. Gebruik het tandheelkundige hulpmiddel om het EARPIECE los te maken.
    Wees voorzichtig dat u uzelf niet verwondt met het scherpe uiteinde van het tandheelkundige hulpmiddel.

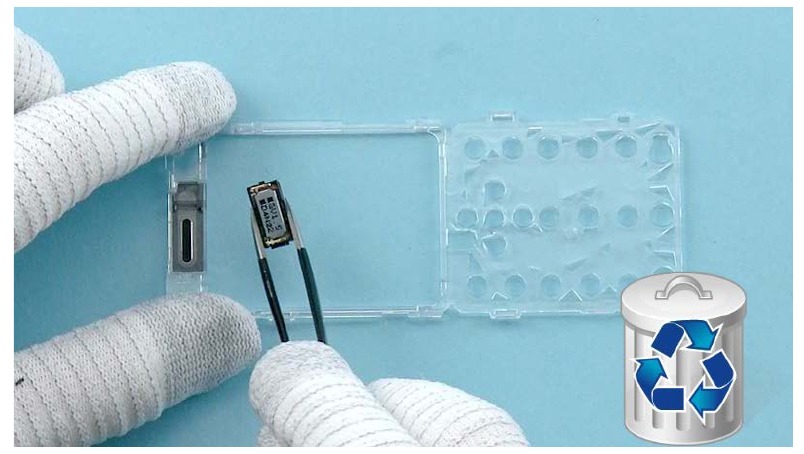

26. Verwijder het EARPIECE en de EARPIECE ADHESIVE met een pincet. Gebruik ze niet opnieuw. Gooi ze weg.

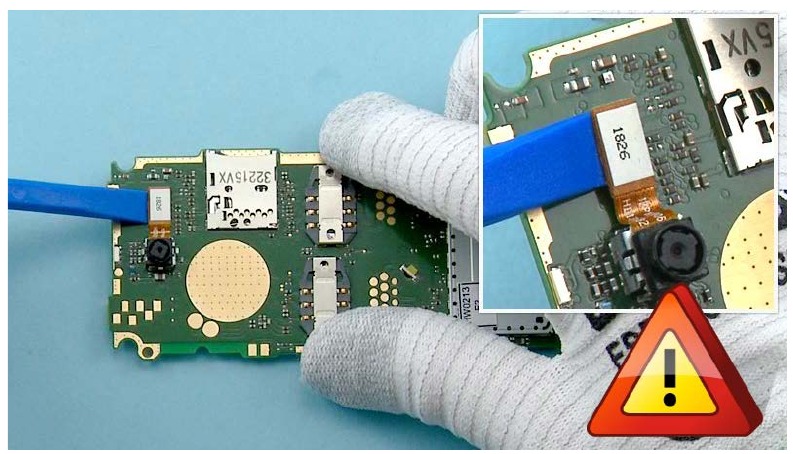

27. Open de CAMERA connector met de SS-93.
    Wees voorzichtig dat u de connector of andere componenten in de buurt niet beschadigt.

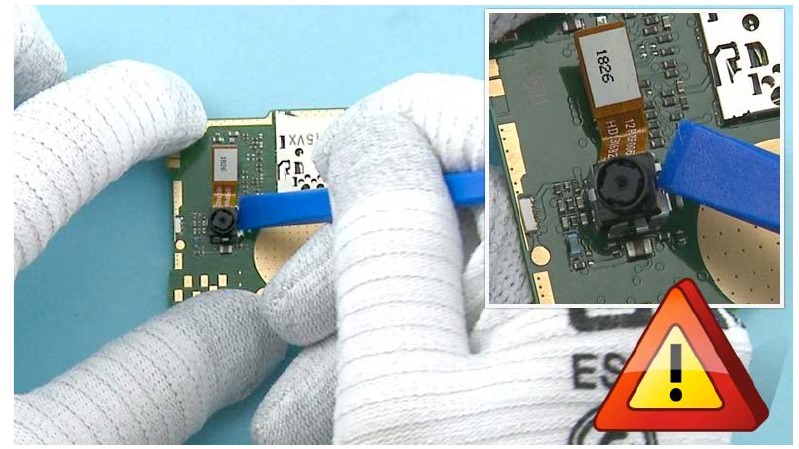

28. Gebruik de SS-93 om de lijm waarmee de CAMERA is bevestigd voorzichtig los te maken.

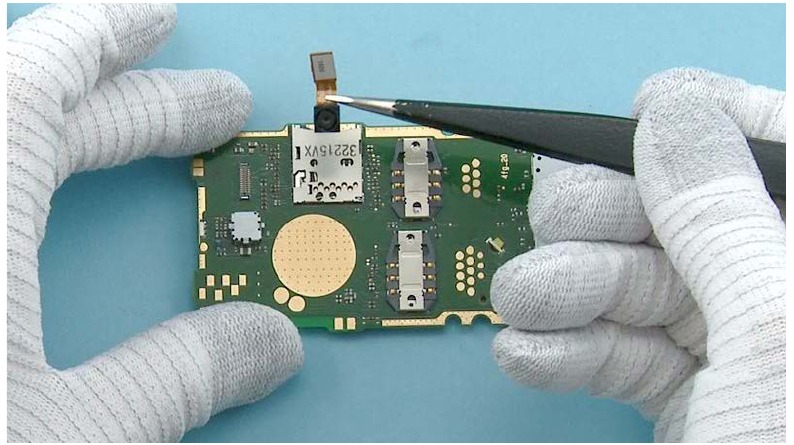

29. Verwijder de CAMERA met een pincet.

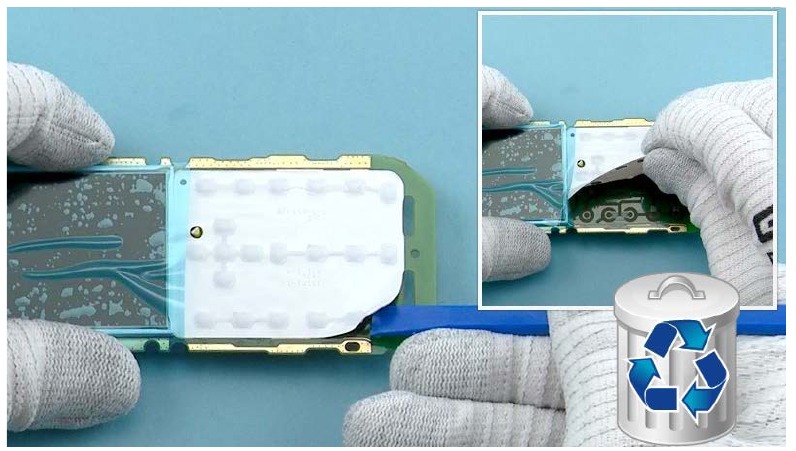

30. Gebruik de SS-93 om een hoek van de DOMESHEET los te maken. Trek de DOMESHEET eraf met je vingers. Gebruik hem niet opnieuw. Gooi hem weg.

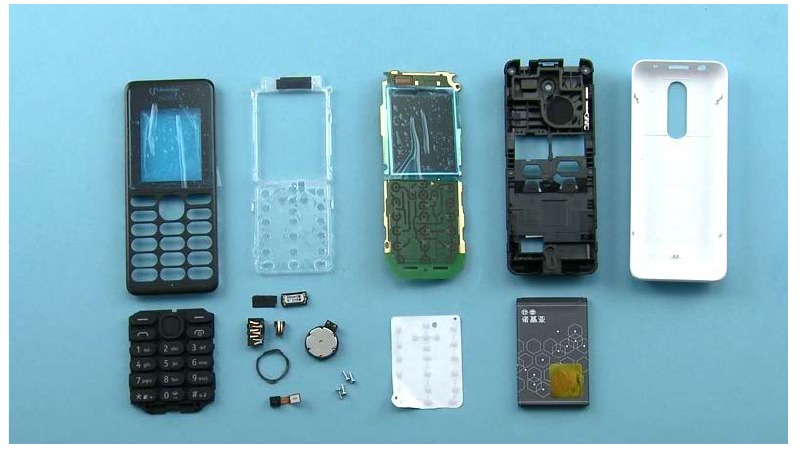

31. De demontageprocedure van de Nokia 108, Nokia 108 Dual SIM is voltooid.


Assemblagetips

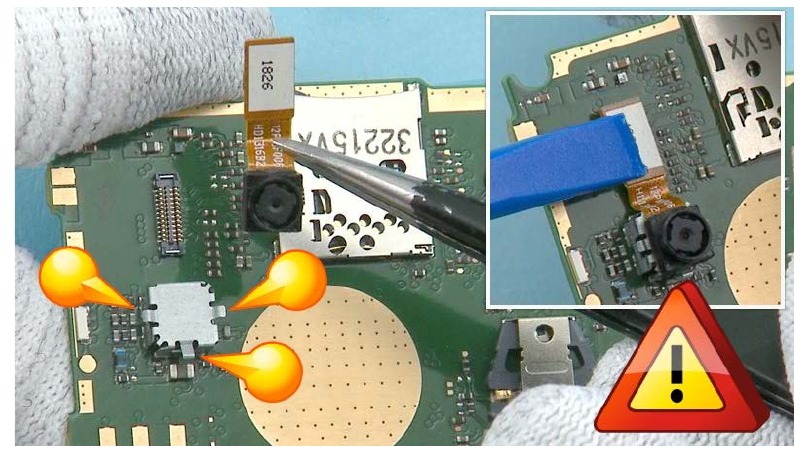

1. Lijn de CAMERA uit met een pincet. Gebruik de getoonde clips als referentie. Sluit de CAMERA connector met de SS-93. Wees voorzichtig dat u de connector of andere componenten in de buurt niet beschadigt.

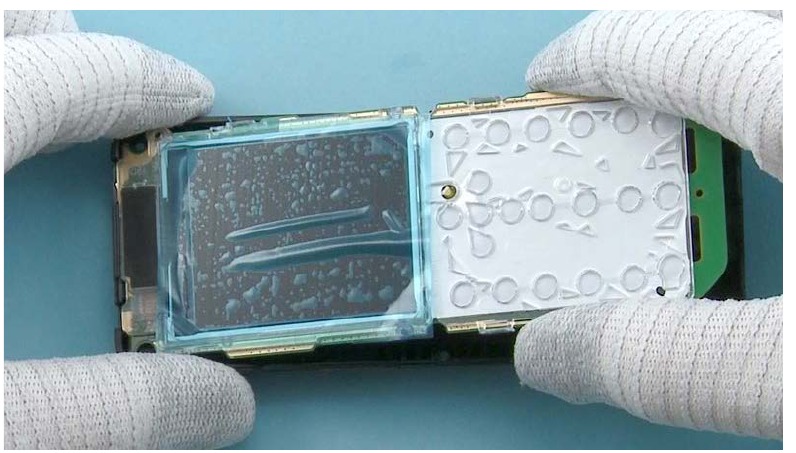

2. Plaats eerst de bovenkant van de ENGINE BOARD inclusief de UI SHIELDING in de D-COVER. Laat vervolgens de onderkant zakken.

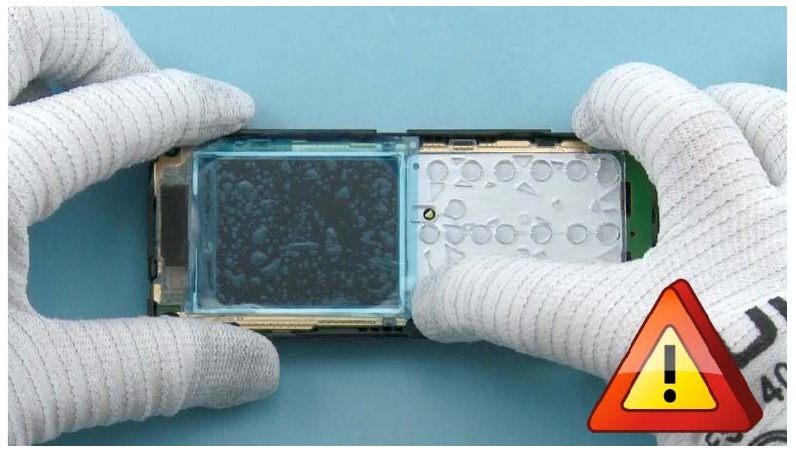

3. Zorg ervoor dat u niet op het DISPLAY drukt tijdens het bevestigen van de ENGINE BOARD inclusief de UI SHIELDING.

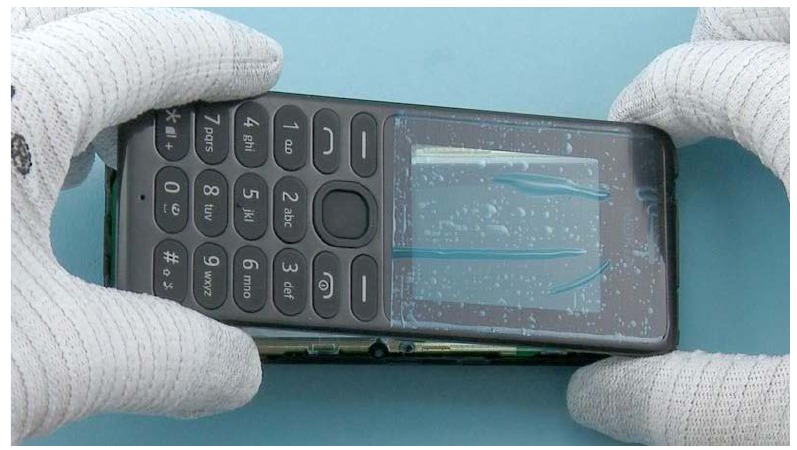

4. Bevestig eerst de bovenkant van de A-COVER. Plaats vervolgens de onderkant en zorg ervoor dat alle clips goed vastzitten.

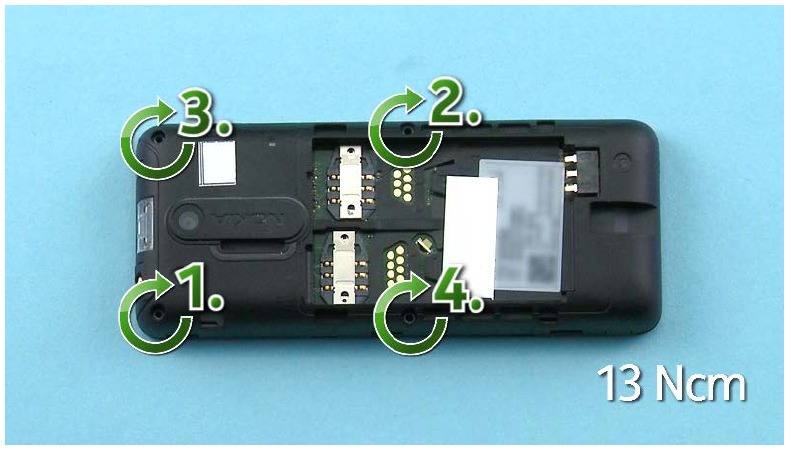

5. Draai de vier Torx+ schroeven van maat 4 in de aangegeven volgorde vast met een koppel van 13 Ncm.


Soldeercomponenten

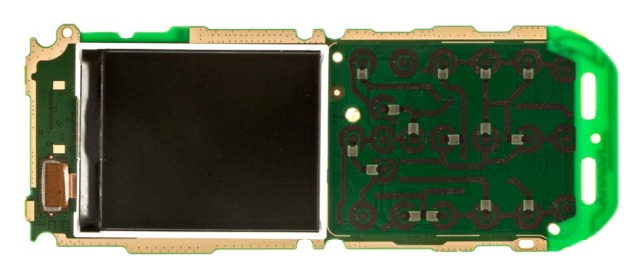

BOVENKANT

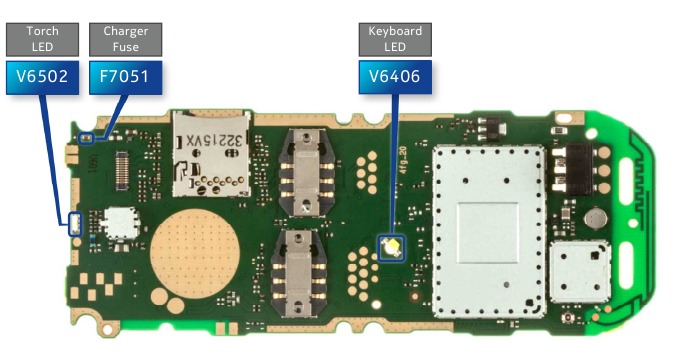

ONDERKANT

Serviceapparaten

CA-101 Servicekabel

AC-11 Reislader

SF-320 Flitsadapter

Nokia Standard Toolkit (v2)
Contacten van leveranciers of fabrikanten voor het nabestellen van gereedschap zijn te vinden in het document "Aanbevolen serviceapparatuur" op Nokia Online.

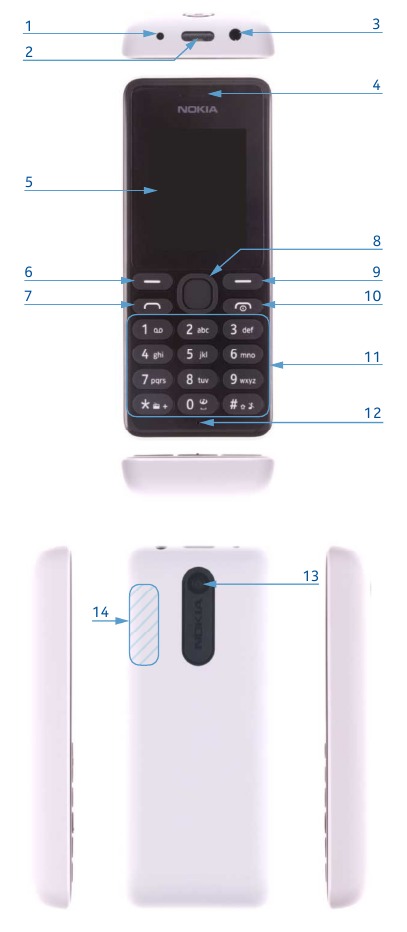

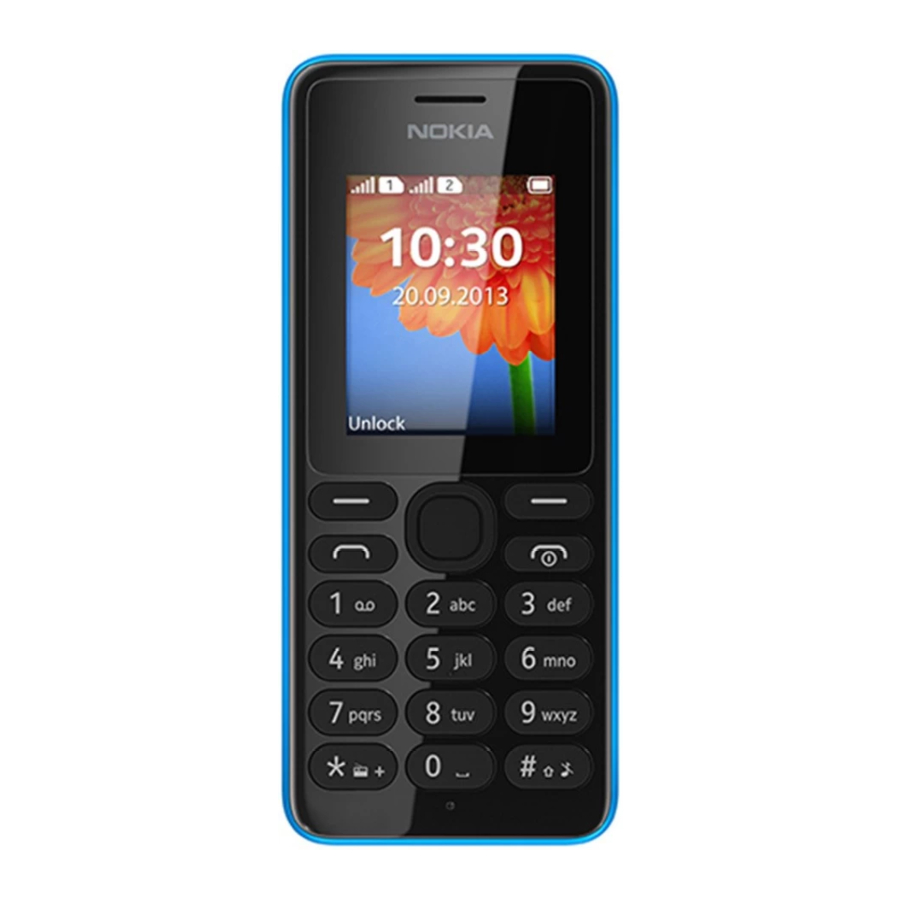

Productbediening en interfaces

1. Oplaadconnector
2. Zaklamp
3. 3,5 mm AHJ-connector
4. Oortelefoon
5. Display
6. Linker selectietoets
7. Beltoets
8. Scrolltoets
9. Rechter selectietoets
10. Einde/Aan-uittoets
11. Toetsenbord
12. Microfoon
13. Camera
14. Antennegebied

Serviceconcept

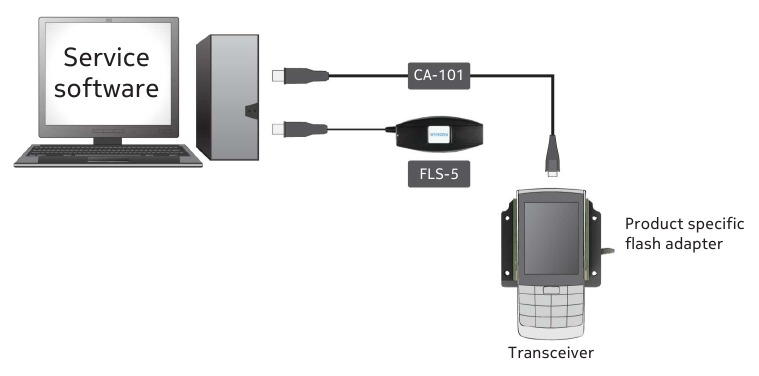

Flitsconcept

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nokia 108, 108 DS Handleiding

Beschikbare talen
