Nokia 1100, RH-18 Servicehandleiding

Inleiding

Zender-ontvanger functies

• Zaklamp
• Wekker
• Telefoonboek met maximaal 50 namen in het interne geheugen
• Distributielijsten en aaneengeschakelde tekstberichten (SMS)
• Datum- en tijdscreensavers
• Ingebouwd alarm en herinneringen
• Stopwatch en countdown timer
• Geanimeerde screensavers op volledig formaat
• Twee ingebouwde spellen
• Conference call *
• Interne antenne
• Automatische toetsenblokkering
• Toetsenblokkering met beveiligingscode

*Deze functie is afhankelijk van het netwerk en het abonnement. Controleer de beschikbaarheid bij uw netwerkoperator.
Zender-ontvanger met BL-5C Li-ion 850mAh batterijpakket

Het doel van dit document is om technici van Nokia-serviceniveaus 1 en 2 te helpen bij het uitvoeren van service aan de Nokia 1100. Deze servicehandleiding is alleen bedoeld voor gebruik door geautoriseerde Nokia-servicepartners en de inhoud ervan is vertrouwelijk. Houd er rekening mee dat Nokia ook andere richtlijndocumenten (bijv. servicebulletins) verstrekt aan servicepartners, volg deze regelmatig en houd u aan de gegeven instructies.
Hoewel alles in het werk is gesteld om de nauwkeurigheid van dit document te garanderen, kunnen er fouten voorkomen. Als u fouten vindt of als u verdere suggesties heeft, kunt u Nokia hiervan op de hoogte stellen via het onderstaande adres: mailto: cc-ts-rc.documentation@nokia.com
Houd er ook rekening mee dat deze documentatie voortdurend wordt bijgewerkt en gewijzigd, dus let altijd op de nieuwste versie.

Waarschuwingen en voorzorgsmaatregelen
Raadpleeg de gebruikershandleiding van de telefoon voor instructies met betrekking tot bediening, onderhoud en verzorging, inclusief belangrijke veiligheidsinformatie. Let ook op het volgende:

1. ER MOET VOORZICHTIGHEID WORDEN GEBETRACHT BIJ INSTALLATIE IN VOERTUIGEN DIE ZIJN UITGERUST MET ELEKTRONISCHE MOTORMANAGEMENTSYSTEMEN EN ANTI-SLIP REMSYSTEMEN. ONDER BEPAALDE STORINGSOMSTANDIGHEDEN KAN DE UITGEZONDEN RF-ENERGIE HUN WERKING BEÏNVLOEDEN. RAADPLEEG INDIEN NODIG DE VOERTUIGDEALER/FABRIKANT OM DE IMMUNITEIT VAN ELEKTRONISCHE VOERTUIGSYSTEMEN VOOR RF-ENERGIE TE BEPALEN.
2. DE DRAAGBARE TELEFOON MAG NIET WORDEN GEBRUIKT IN GEBIEDEN WAARIN ZICH WAARSCHIJNLIJK EXPLOSIEVE ATMOSFEREN BEVINDEN, BIJV. BENZINESTATIONS (SERVICESTATIONS), STRAALGEBIEDEN, ENZ.
3. DE WERKING VAN APPARATUUR VOOR RADIOTRANSMISSIE, INCLUSIEF MOBIELE TELEFOONS, KAN DE WERKING VAN ONVOLDOENDE BESCHERMDE MEDISCHE APPARATEN BEÏNVLOEDEN. RAADPLEEG EEN ARTS OF DE FABRIKANT VAN HET MEDISCHE APPARAAT ALS U VRAGEN HEEFT. ANDERE ELEKTRONISCHE APPARATUUR KAN OOK ONDERHEVIG ZIJN AAN STORINGEN.

1. Service en uitlijning mogen alleen worden uitgevoerd door gekwalificeerd personeel.
2. Zorg ervoor dat alle werkzaamheden worden uitgevoerd op een antistatische werkplek en dat er een antistatische polsband wordt gedragen.
3. Zorg ervoor dat er geen soldeer, draad of vreemde stoffen in de telefoon terechtkomen, omdat dit schade kan veroorzaken.
4. Gebruik alleen goedgekeurde onderdelen zoals gespecificeerd in de onderdelenlijst.
5. Zorg ervoor dat alle onderdelen, modules, schroeven en isolatoren correct opnieuw worden geplaatst na service en uitlijning. Zorg ervoor dat alle kabels en draden correct worden herpositioneerd.
6. Alle pc's die worden gebruikt met NMP-servicesoftware voor dit product moeten bios en besturingssysteem "Jaar 2000-compatibel" zijn.

Elektrostatische ontlading kan gemakkelijk de gevoelige componenten van elektronische producten beschadigen. Daarom moet elke serviceleverancier alle voorzorgsmaatregelen treffen die worden genoemd in de "Service Partner Requirements" die betrekking hebben op het serviceniveau, beschikbaar op
Nokia Partner-website. Zie ook ESD-beschermingseisen in deze servicehandleiding.

ALGEMENE REPARATIE-INFORMATIE

IN DEZE SECTIE KRIJGT DE TECHNICUS ENKELE ALGEMENE TIPS OVER HET UITVOEREN VAN REPARATIES:

• Om vertrouwd te raken met Nokia 1100, leest u de tutorials of de gebruikershandleiding opwww.nokia.com-->Support--> Phones, door het telefoonmodel te selecteren.
• Voordat u met de reparatie begint, moet u ESD-voorzorgsmaatregelen treffen, zoals zich in uw ESD-beschermde zone bevinden en uw polsband aansluiten.
• Gebruik handschoenen om corrosie en vingerafdrukken te voorkomen.
• Bescherm ramen en displays met een film om stof en krassen te voorkomen.
• Bij het reinigen van de pads moet u een zachte doek/ESD-borstel en isopropanol gebruiken. Het is niet toegestaan om een glasvezelpotlood te gebruiken, omdat dit het oppervlak bekrast en later tot corrosie leidt.
• Mechanische onderdelen (met uitzondering van afschermkappen), die de storing niet hebben verholpen, kunnen worden hergebruikt, als ze niet zijn gesoldeerd.
• Wanneer u de afschermkappen verwijdert, moet u deze vervangen door nieuwe, anders kan de hoogfrequentielekkage van invloed zijn op het apparaat.
• Gebruik altijd originele Nokia-reserveonderdelen.
• Controleer de soldeerverbindingen van de onderdelen die betrekking hebben op de aangegeven fout (bijv. gesoldeerde connectoren of schakelaars) en soldeer ze indien nodig opnieuw (alleen niveau 2).
• Verwijder overtollige soldeervloeistof na reparatie.
• Voldoe aan de koppelvereisten bij het monteren van de eenheid (zie ook het document "koppels voor zender-ontvangerassemblage" op de Nokia Partner-website).
• Gebruik altijd uw eigen apparatuur om te testen waarvan u zeker weet dat deze werkt. Bijv. als de klant klaagt over de opladerfunctie, test de telefoon dan met uw eigen oplader om er zeker van te zijn of de telefoon of de oplader de storing veroorzaakt.
• Noteer bij het maken van de Faultlogger-items altijd de itemcode die de storing heeft veroorzaakt. Vul indien nodig ook de juiste onderdeelcode van de assemblage in.
• Houd er rekening mee dat sommige storingen softwaregerelateerd kunnen zijn en kunnen worden opgelost door een update.

Deze genoemde servicebulletins moeten worden gevolgd:
Algemeen
SB-027: Originele Nokia-accessoires
SB-089: Probeer geen prototypes te repareren (aangegeven op het type-etiket).
SB-107: Zorg ervoor dat u aan de minimale hardwarevereisten voldoet.
SB-115: Behandeling van vloeistofschade.
SB-121: Retourneer het defecte onderdeel als een van uw servicetools een storing veroorzaakt.
SB-124 Servicebeleid voor het verpakken van onderhouden producten
SB-131: Controleer deze richtlijnen bij het opknappen van producten.
SB-148: Verbeteringen aan Faultlog Reporting Tool
SB-156: Verpakkingsmateriaal
SB-161: Nieuwe structuur van algemene bulletins
SB-163: Servicebehandeling van PWB's en PCB's tijdens het reparatieproces
SB-164: Nieuwe barcode voor toekomstige producten
SB-165: NMP Global Symptom Codes
SB-167: NMP Global Fault Codes (niveau 1&2)
Servicetools
SB-011: NMP-standaardtoolkit
Reserveonderdelen
SB-004: Nieuwe omruiltelefoondozen

Controleer de Nokia Partner-website (PWS) regelmatig voor het laatste nieuws en bestanden.

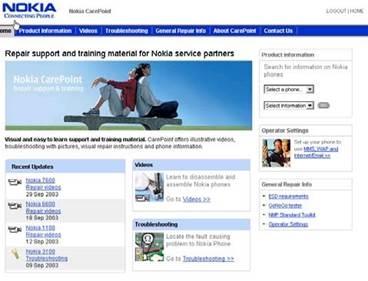

PATHFINDER VOOR WERKPLAATSPERSONEEL

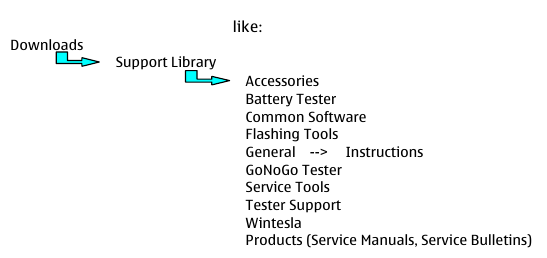

Naast de informatie in deze servicehandleiding zijn er verschillende instructies en informatie die moeten worden gevolgd.
De belangrijkste documentatiedatabase is de Nokia Partner-website, die ook verwijst naar Nokia Care Point met als doel verschillende multimedia-inhoud te leveren, zoals videoclips of interactieve tutorials.

Nokia Partner-website	Nokia Care Point (toegang via de Partner-website)

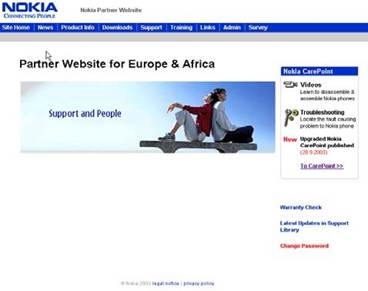

De Nokia Partner-website voor de EMEA-regio is de belangrijkste documentatiedatabase voor alle serviceleveranciers (niveau 1-4). Alle servicerelevante informatie, zoals bijvoorbeeld servicehandleidingen, servicebulletins of algemene instructies, zijn beschikbaar. De inhoud is beperkt op basis van uw toegangsniveau. Om op de hoogte te blijven, ook met betrekking tot de nieuwste software-updates, is een dagelijkse controle van "laatste updates in de supportbibliotheek" noodzakelijk.	Nokia Care Point is een kanaal voor reparatieondersteuning en training voor Nokia-serviceleveranciers (voornamelijk voor serviceniveaus 1 en 2). Door visueel en gemakkelijk te leren ondersteunings- en trainingsmateriaal te bieden, zoals illustratieve reparatievideo's, probleemoplossing met afbeeldingen, productinformatie en algemene reparatie-informatie, biedt Nokia Care Point een gebruiksvriendelijk kanaal voor servicepartners om technische problemen te leren.

Het is verplicht om dagelijks op de hoogte te zijn van de nieuwste technische en organisatorische informatie om indien nodig te worden bijgewerkt (zie "Laatste updates in de supportbibliotheek"). Elke nieuwe informatie moet zo snel mogelijk worden verwerkt en geïmplementeerd.
Wanneer u bent ingelogd op PWS, kunt u ook de benodigde informatie vinden bij verschillende headlines respectievelijk tools

Om serverbandbreedte te besparen, wordt aanbevolen om de nieuwste versie van grote bestanden, zoals video's, Phoenix-pakketten of servicehandleidingen, slechts één keer te downloaden en intern te distribueren voor verder gebruik.

ONTPLOFTE WEERGAVE EN COMPONENTENVERWIJDERING

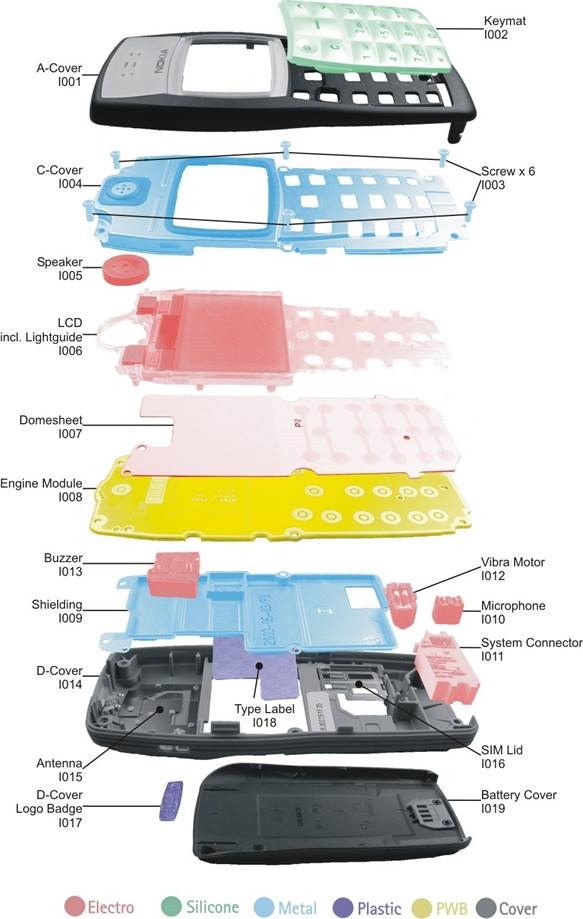

Aanbeveling voor de ecologisch verantwoorde verwijdering van componenten. Gekleurde componenten tonen de verschillende categorieën.

Beschrijving: Zie de overeenkomstige ITEM/CIRCUIT REF van de SPL (onderdelenlijst)

ONDERDELENLIJST

MECHANISCHE ONDERDELEN

SOLDEERCOMPONENTEN ALLEEN VOOR NIVEAU 2

VARIANTONDERDELEN

RUILUNITS

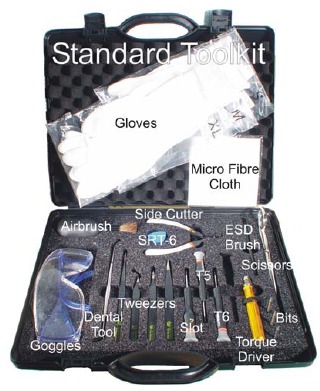

SERVICETOOLS

SERVICETOOLS

	ACF-8 Universele voeding wordt gebruikt om FLS-4S van stroom te voorzien. FLS-4S incl. stuurprogramma en gebruikershandleiding is een dongle en flashapparaat in één pakket, speciaal ontwikkeld voor POS-gebruik.
	XCS-1 Servicekabel wordt gebruikt om FLS-4S aan te sluiten op SF-10.
	Interne batterij BL-5C Deze Li-ion batterij wordt onder de achterklep geplaatst en levert stroom in een lichtgewicht pakket.
	Reislader ACP-8E/ACP-8X Lichtgewicht multi-voltage lader voor het opladen van uw telefoonbatterij.
	Headset HDC-5 Een eenvoudige en handige handsfree-oplossing met afstandsbediening.
	SF-10 POS Flash Adapter wordt gebruikt in een POS-omgeving (Point of Sales) voor software-updates. Het biedt een gecontroleerde voedingsspanning en de nodige verbindingen tussen de telefoon en het Flash-apparaat. Het vervangt de standaard batterij van de telefoon tijdens de software-update.
	RJ-12 Soldeermal (voor leveranciers van serviceniveau 2 of hoger)
	Testpennen voor POS Flash-adapter SF-10
NMP-code 0772040	Inhoud Nokia-openingstool SRT-6 Nokia nr. 0770431 Tonichi momentschroevendraaier Nokia nr. 6901525 Hoya microvezeldoek MX304 Dastex handschoenen S, M, XL Artilux bril AH166 Wera bit T5 867/4TX 5x50 Wera-bit T6 867/4TX 6x50 Wera-bit T6 PLUS ® 867/4TX 6IP Facom zijkniptang 416E Facom T5-schroevendraaier SP.14032 Facom T6-schroevendraaier SP.14033 Facom sleufschroevendraaier AEF. 2x35.E Wetec pincet 7abb SA-ESD Wetec pincet 22 SA-ESD Wetec pincet 13 SA-SMD ESD Wetec pincet PSF SA-ESD Wetec ESD-borstel E1211 Kaiser Fototechnik airbrush 6315 Wetec tandheelkundig gereedschap DEM83266/0 RS Components Schaar 323-5732

SW-UPDATE

Om FLS-4S Flash Dongle te gebruiken, moet u de gebruikershandleiding in de verkooppakket volgen. Controleer altijd de nieuwste versie van de flash-software, die beschikbaar is op de Nokia Partner Web Site

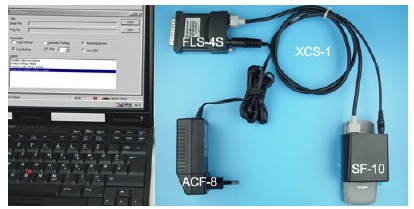

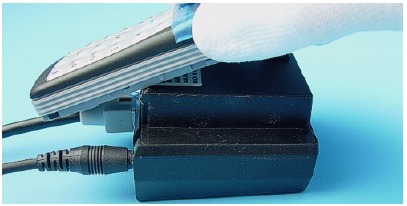

Flash-concept – (Point of Sales)

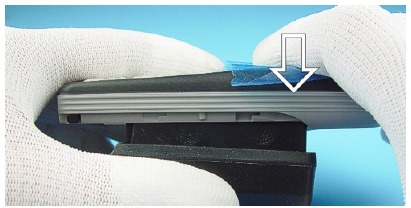

Het is erg belangrijk om deze procedure voor het plaatsen en verwijderen te volgen, anders raken de contactpinnen van de Flash Adapter beschadigd.
Opmerking: de batterijaansluiting bevindt zich in vergelijking met andere producten aan de onderkant van de telefoon. Voordat u met het flashproces begint, moet u ervoor zorgen dat het SIM-deksel gesloten is. Plaats de Flash Adapter SF-10 als een batterij, beginnend aan de kant van de batterijaansluiting.	Duw nu de bovenkant van de telefoon naar beneden, gebruik niet te veel kracht.

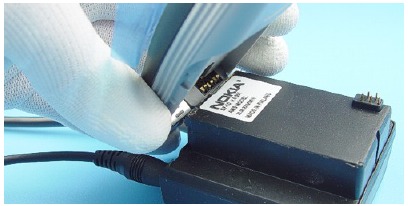

Begin bij het verwijderen van de Flash Adapter altijd aan de bovenkant.	Neem nu de unit weg.

DEMONTAGE-INSTRUCTIES (ZIE OOK DE VIDEOFRAGMENTEN OP CARE POINT)

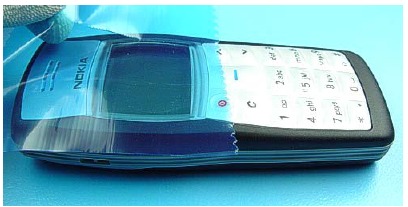

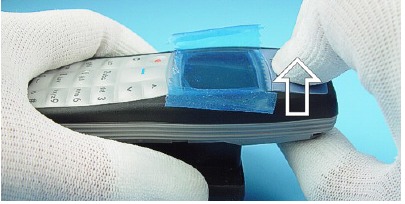

Bescherm, indien nog niet gedaan, het venster met een folie om stof en krassen te voorkomen.	Druk op de ontgrendelknop (Release Button) voordat u de batterijklep verwijdert.

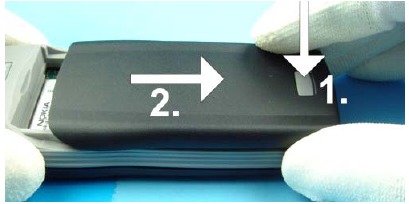

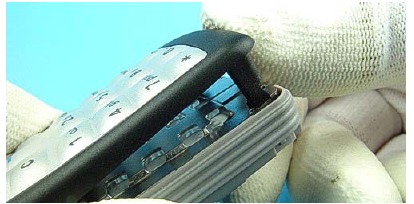

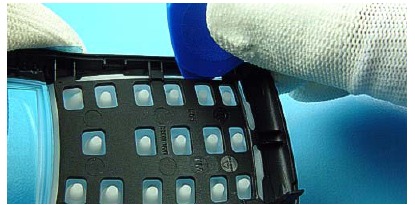

Open A-Cover vanaf de onderkant.	Gebruik SRT-6 om het toetsenbord (Keymat) van A-Cover te ontgrendelen.

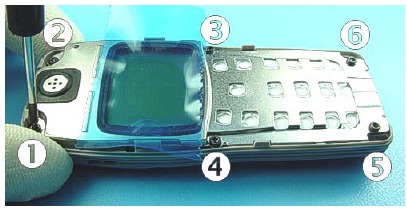

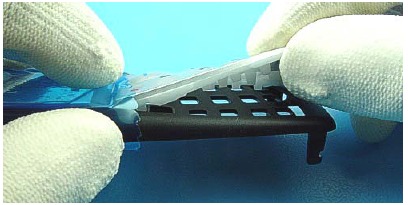

Nu kan het toetsenbord (Keymat) gemakkelijk worden weggenomen.	Schroef de zes Torx Plus ® schroeven maat 6 los. Voor de montage moet de omgekeerde volgorde en een Torx Plus ® schroevendraaier met een koppel van 21 Ncm worden gebruikt.

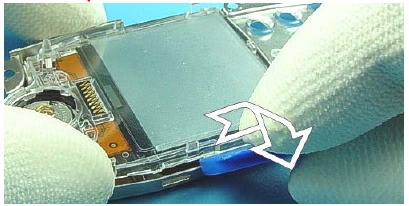

Neem C-Cover van de Engine Module.	Ontgrendel de LCD-klikverbindingen aan beide zijden van het scherm.

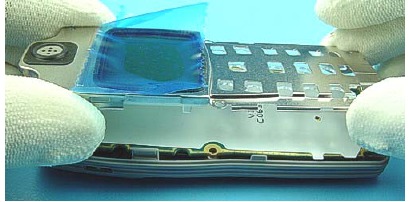

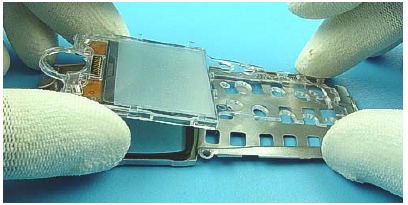

Verwijder LCD inclusief Lightguide.	Gebruik een pincet bij het verwijderen van de luidspreker (Speaker).

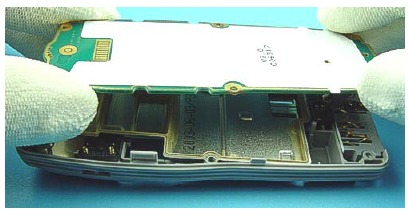

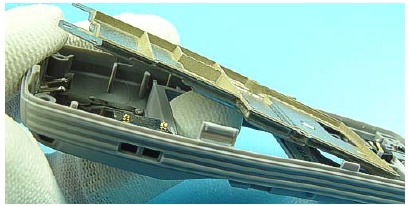

Neem de Engine Module uit D-Cover.	Maak de afscherming los, beginnend aan de bovenkant van de unit.

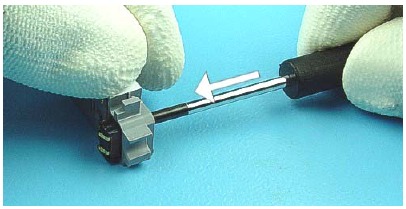

Als de systeemconnector (System Connector) vastzit in de D-Cover, moet SRT-6 worden gebruikt om deze los te maken.	Duw de microfoon (Microphone) voorzichtig uit de systeemconnector (System Connector). Er is een gematigde kracht vereist voor deze actie.

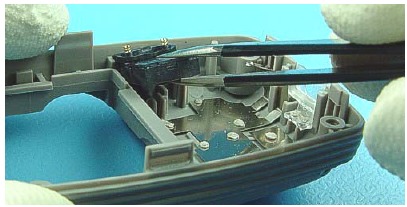

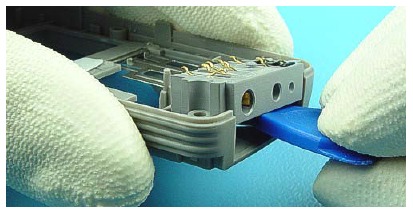

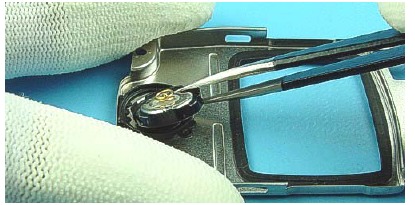

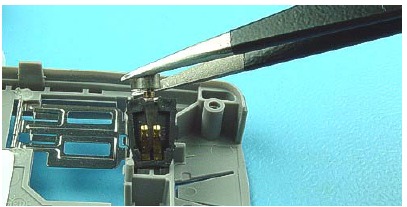

Maak Vibra Motor los met een pincet.	Verwijder de buzzer (Buzzer) uit zijn geleiding. Beschadig de veercontacten niet.

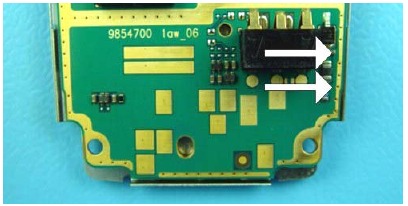

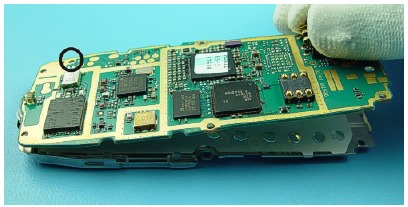

DOME SHEET VERVANGEN

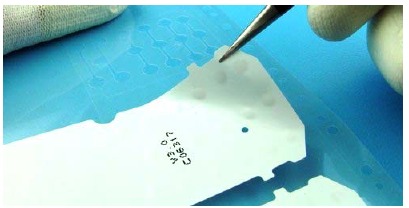

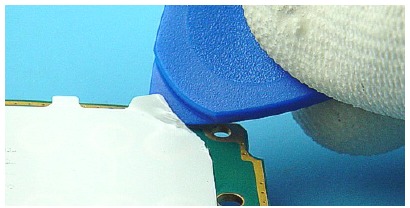

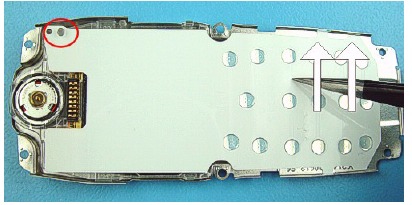

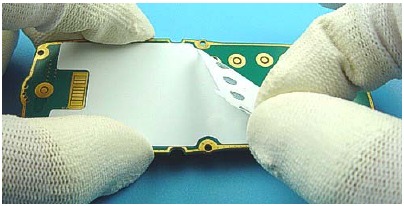

Gebruik SRT-6 om een hoek van de Dome Sheet los te maken.	Scheur de Dome Sheet in diagonale richting af om lijmresten te voorkomen. Controleer de pads op reinheid.
Neem een nieuwe Dome Sheet van de draagfolie. Raak de toetskoepels (keydomes) niet aan vanaf de kleefzijde.	Gebruik de geleidepen en de rand van de C-Cover als referentiepunt.
Plaats de Engine Module voorzichtig van de bovenkant op. Let op de geleidepen.	Voordat u de Engine Module verzinkt, moet u ervoor zorgen dat deze zich ook dicht bij dezelfde kant van de afscherming bevindt.

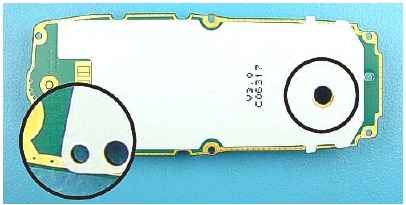

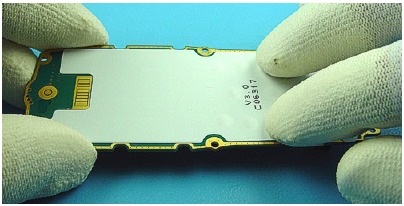

Druk de Dome Sheet voorzichtig op de Engine Module om luchtbellen te voorkomen.	Controleer ten slotte of de gaten van de Dome Sheet exact overeenkomen met die in de Engine Module. Vervang anders de Dome Sheet opnieuw! Controleer de toetsenbordfunctionaliteit.

LEGENDA VOOR SNELLE PROBLEEMOPLOSSER

Deze legenda is geldig voor alle delen van de snelle probleemoplosser

Volg de stappen totdat het probleem is opgelost. Als dit niet helpt, bent u niet bevoegd om verder te gaan. Alleen onderstreepte componenten (bijv.. I002) kunnen worden vervangen.
	Het startpunt van reparatiewerkzaamheden met betrekking tot de verschenen foutverschijnselen.
	Volg de pijlen stap voor stap
	Pads of contacten: Controleer de optische en mechanische toestand, met name met betrekking tot corrosie. Reinig indien nodig.
	Meet de component op elektrische functionaliteit en vervang deze indien nodig. (Alleen niveau 2)
	Pads of contacten: Controleer de optische en mechanische toestand, met name met betrekking tot corrosie. Reinig indien nodig alleen met een ESD-borstel.
	Geen verdere acties mogelijk, stuur het product naar de juiste servicepartner met een hoger serviceniveau.

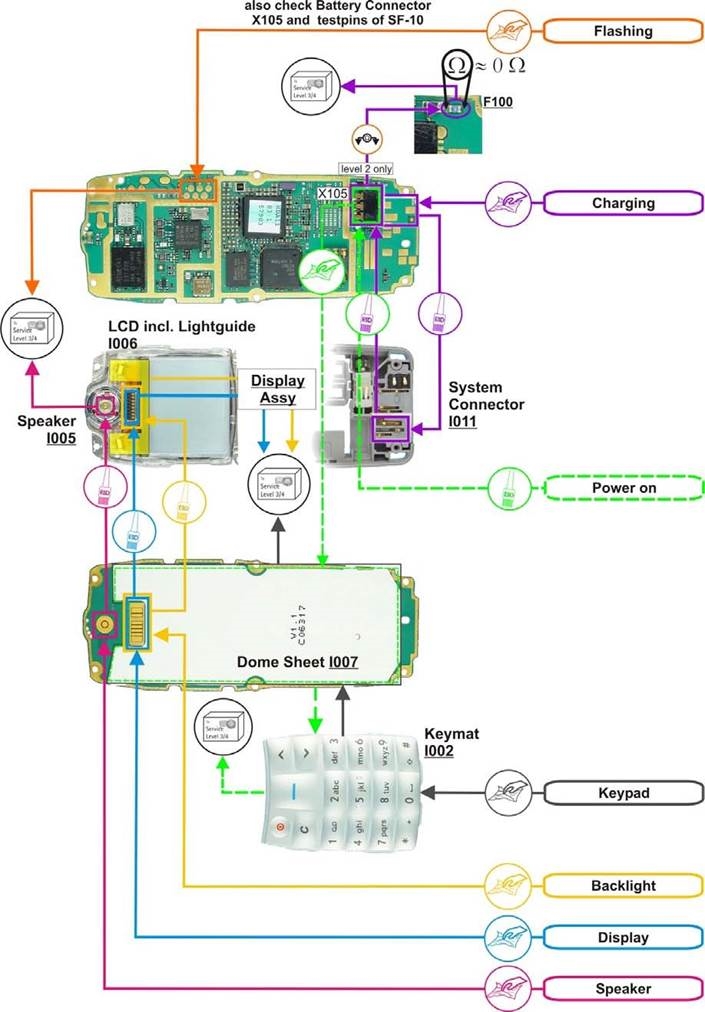

SNELLE PROBLEEMOPLOSSER DEEL 1

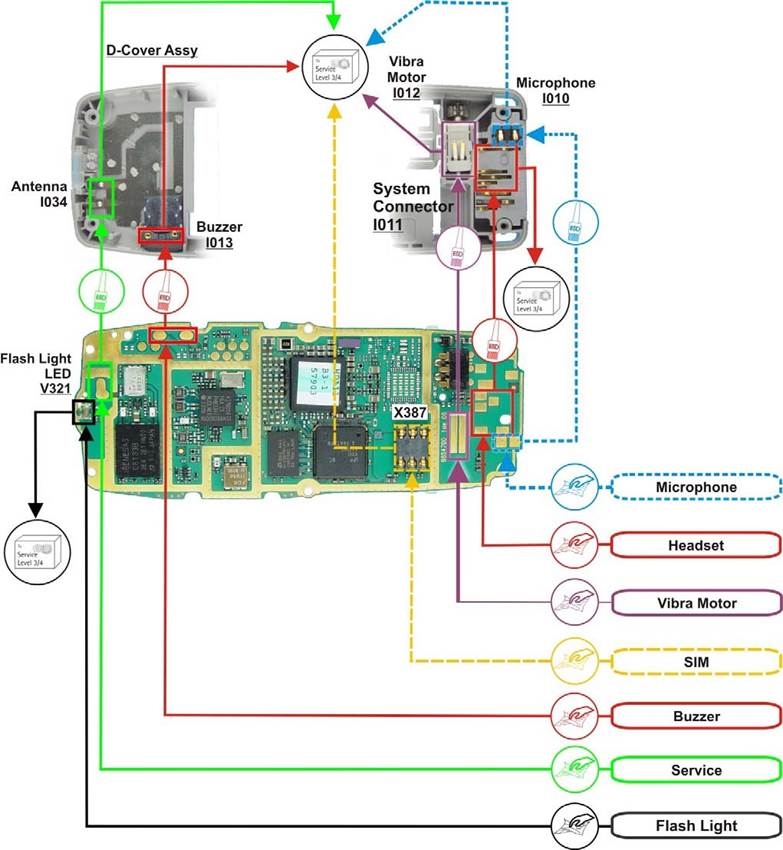

SNELLE PROBLEEMOPLOSSER DEEL 2

GONOGO TEST

Na de optische controle moet een GoNoGo-test worden uitgevoerd als de unit is losgeschroefd om de functionaliteit van de telefoon te garanderen.

Raadpleeg de actuele informatie op de Partner Web Site en Nokia Care Point. Let er bij het gebruik van geleverde testerbestanden op dat de juiste instelling wordt gebruikt volgens het testertype en producttype. Raadpleeg "Aanbevolen serviceapparatuur" op de Nokia Partner Web Site.

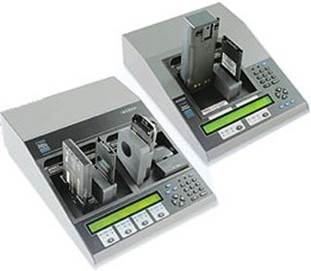

BATTERIJTEST

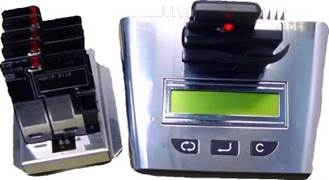

Met een batterijtester kunt u de capaciteit van Nokia-batterijen testen.

Raadpleeg de actuele informatie op de Partner Web Site.

http://www.astratec.co.uk/

http://www.cadex.com/

SERVICE OPMERKINGEN

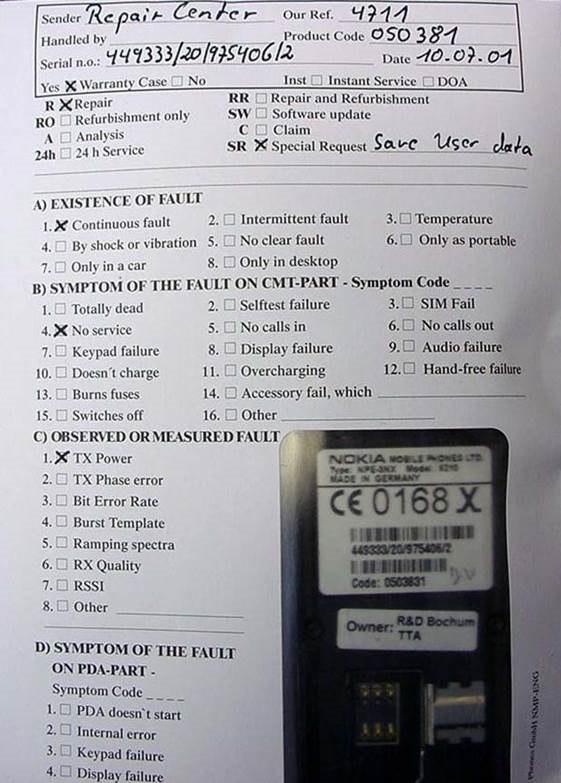

We raden aan om service-opmerkingen te gebruiken bij het verzenden van telefoons naar andere servicepartners. Het voorkomt krassen op het product, is ESD-neutraal en biedt de mogelijkheid om waardevolle feedback te geven over het foutverschijnsel via een gestructureerd formulier. Raadpleeg het document Service Notes for faulty NMP transceiver op de Partner Web Site voor meer informatie.

DOORSTUREN VAN REPARATIES NAAR SERVICELEVERANCIERS VAN NIVEAU 3 OF 4
We raden aan om de aangeboden omruiltelefoonkartons te gebruiken zoals beschreven in Spare Parts SB-004.

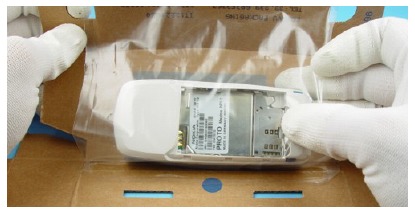

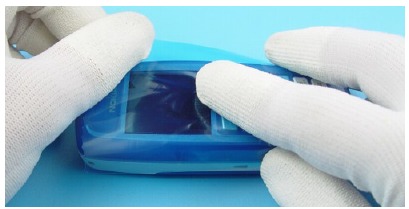

Bescherm het venster altijd met een beschermfolie.	Plaats de unit onder de stretchfolie.

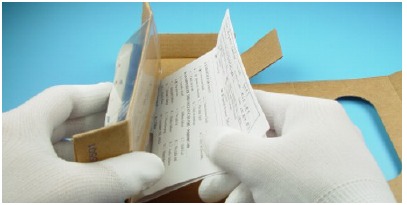

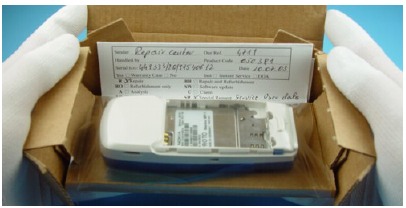

Voeg reparatiedocumentatie toe, bijvoorbeeld een ingevulde service-opmerking in het omruilkarton.	Vouw het omruilkarton zoals weergegeven in Spare Parts SB-004.

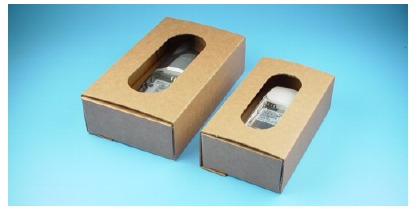

Er zijn twee verschillende maten omruilkartons voor gangbare mobiele telefoons.

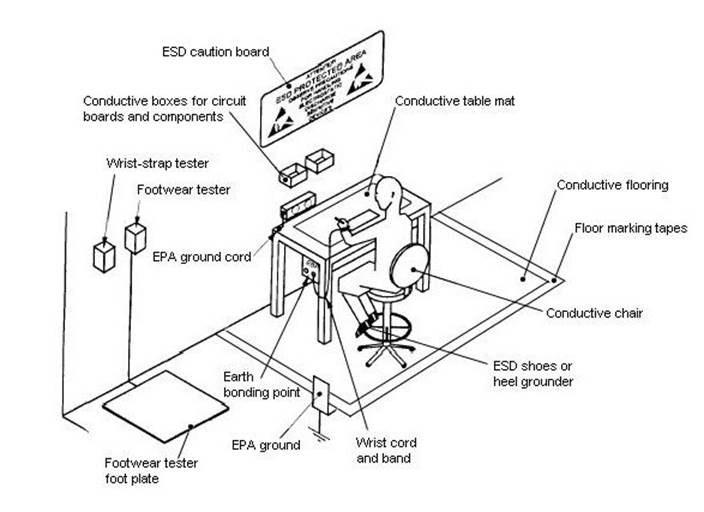

ESD-BESCHERMINGSEISEN

Raadpleeg het document op de Partner Web Site
Service Partner Requirements in de map Algemene instructies.

GEBRUIK Geleidende zakken en dozen
GEBRUIK ESD-compatibele servicehulpmiddelen
GEBRUIK Geleidende afvalbakken
GEBRUIK ESD-handschoenen bij het hanteren van PWB's/PCB's
GEBRUIK Reinigingsmateriaal zonder de el. eigenschappen te veranderen
GEBRUIK Geaarde serviceapparatuur, d.w.z. soldeerstation
GEBRUIK ESD-kleding zoals een jas of kiel
GEEN Roken
GEEN Drinken
GEEN Eten
GEEN Stof
GEEN Nutteloze items
GEEN Normale perslucht voor het reinigen van modules/display

De video behandelt algemene kwesties met betrekking tot elektrostatische ontlading (ESD) bron: Nokia Care Point

Referenties

• Nokia Corporation | Nokia
• Astratec - Home
• Cadex

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nokia 1100, RH-18 Servicehandleiding

Beschikbare talen
